Haki, uchwyty, obejmy, śruby itp. – różne drobne elementy służące do mocowania większych części systemu odwodnienia dachu do budynku. Na ogół wykonane są ze stali ocynkowanej lub lakierowanej proszkowo.

• Plansza interaktywna – Wykonywanie odwodnienia dachowegoD1GuCTRMmPlansza interaktywna – Wykonywanie odwodnienia dachowego

Urządzenie służące do wyginania arkuszy blachy.

RWzNFRBVia3bG

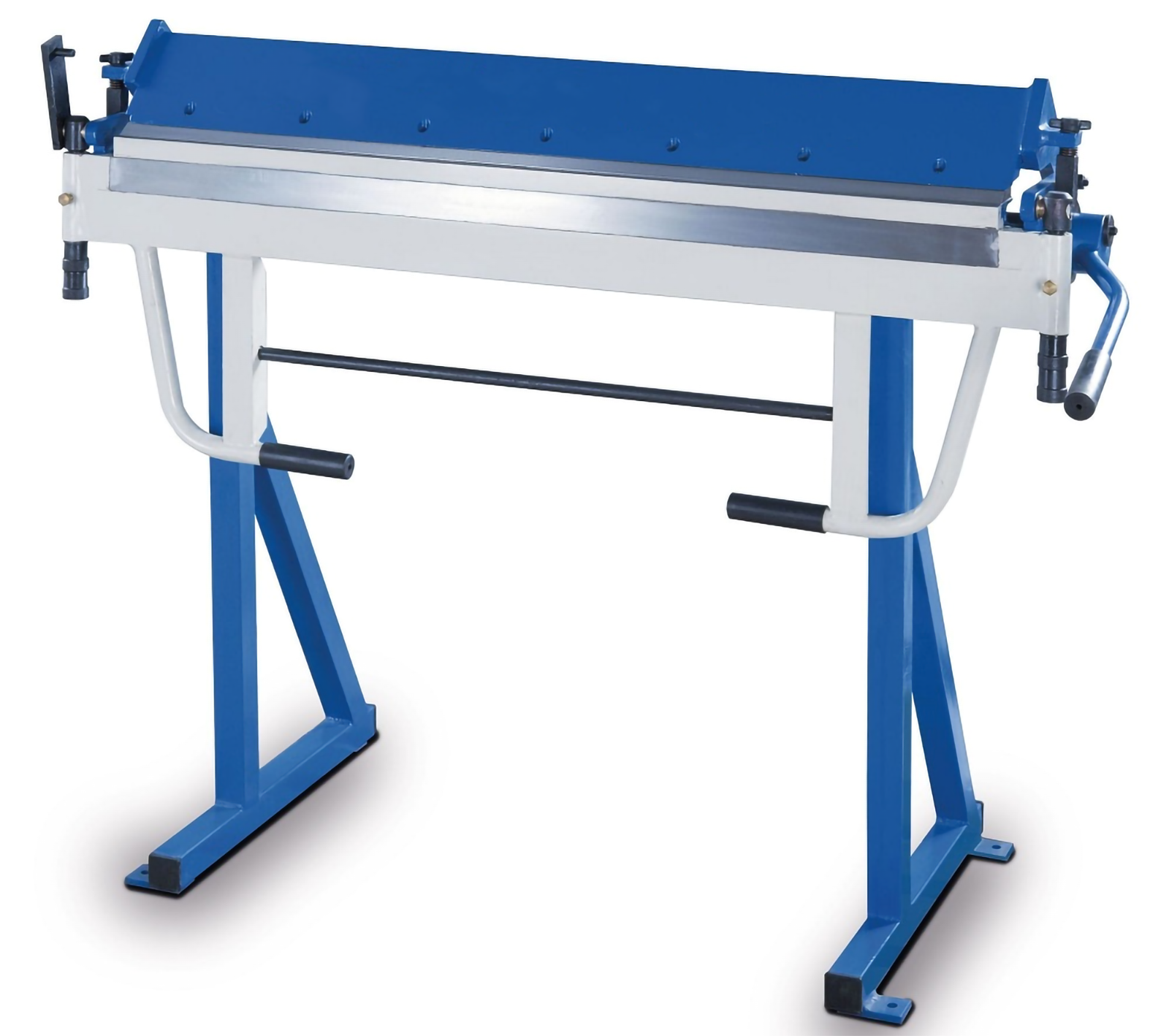

Zdjęcie przedstawia giętarkę, składającą się z dwóch belek, dolnej i górnej, między którymi umieszcza się blachę do wygięcia oraz uchwyty, dzięki którym możemy operować belkami, w celu uzyskania odpowiedniego wygięcia. Całość umieszczona jest na nóżkach.

• Gra wcielanie się w rolę – Wykonaj odwodnienie połaci dachowejDaAuzZoKmGra wcielanie się w rolę – Wykonaj odwodnienie połaci dachowej

Zdolność substancji do wiązania się z wodą lub pochłaniania wilgoci. Woda w tych procesach może pochodzić zarówno z wilgoci w gruncie, jak i pary wodnej w powietrzu czy rosy osadzającej się na substancji.

• Plansza interaktywna – Wykonywanie odwodnienia dachowegoD1GuCTRMmPlansza interaktywna – Wykonywanie odwodnienia dachowego

Zaślepki, narożniki, osłony przeciwrozpryskowe. Elementy służące do zakończenia rynien, zapewniające połączenie między rynnami przy narożnikach budynku, zabezpieczające przed rozpryskiwaniem się wody opadowej. Podobnie jak rynny i rury spustowe, mogą być wykonane ze stali, miedzi, aluminium lub tworzywa sztucznego. Ich kształt jest dopasowany do rynien i innych elementów systemu odwodnienia dachu.

• Plansza interaktywna – Wykonywanie odwodnienia dachowegoD1GuCTRMmPlansza interaktywna – Wykonywanie odwodnienia dachowego

Rodzaj izolacji zabezpieczający przed przenikaniem pary wodnej, zwykle w formie jednowarstwowych przekładek z papy lub folii polietylenowej ułożonych bez przyklejania do podłoża.

• Plansza interaktywna – Wykonywanie odwodnienia dachowegoD1GuCTRMmPlansza interaktywna – Wykonywanie odwodnienia dachowego

Rodzaj izolacji budynków chroniącej ich części podziemne przed wilgotnością gruntu. Stosowane, gdy budynek posadowiony jest w gruntach przepuszczalnych, takich jak żwiry i piaski, ponad poziomem zwierciadła wody gruntowej.

• Plansza interaktywna – Wykonywanie odwodnienia dachowegoD1GuCTRMmPlansza interaktywna – Wykonywanie odwodnienia dachowego

Rodzaj izolacji stosowany, gdy dom stoi na gruntach spoistych (pozwalających na zaleganie wody w pobliżu budynku), bądź budynek posadowiony jest poniżej zwierciadła wody gruntowej, a także w sytuacji zagrożenia okresowym podnoszeniem się poziomu wody gruntowej ponad poziom podłogi piwnicy.

• Plansza interaktywna – Wykonywanie odwodnienia dachowegoD1GuCTRMmPlansza interaktywna – Wykonywanie odwodnienia dachowego

Element systemu odprowadzania wody z dachu, który pozwala na odchylenie rury spustowej od pionu.

• Plansza interaktywna – Wykonywanie odwodnienia dachowegoD1GuCTRMmPlansza interaktywna – Wykonywanie odwodnienia dachowego

Łączniki między sztucerem a rurą spustową.

• Plansza interaktywna – Wykonywanie odwodnienia dachowegoD1GuCTRMmPlansza interaktywna – Wykonywanie odwodnienia dachowego

Spoiwa, stopy na osnowie srebra i miedzi, służące do lutowania, czyli ciekłego wypełnienia szczeliny lutowniczej. Temperatura topnienia lutu twardego przekracza 450 °C.

Spoiwa służące do lutowania, czyli ciekłego wypełnienia szczeliny lutowniczej. Ich temperatura topnienia nie przekracza 450 °C, zaś skład chemiczny bazuje najczęściej na cynie z dodatkiem miedzi, srebra, antymonu, bizmutu i indu.

• Plansza interaktywna – Wykonywanie odwodnienia dachowegoD1GuCTRMmPlansza interaktywna – Wykonywanie odwodnienia dachowego

Gazowe bądź elektryczne urządzenie służące do łączenia metali (np. miedzianych rynien) i stopów metali przez lutowanie. Posiada masywny miedziany grot.

R1Epjud8mmEje

Zdjęcie przedstawia lutownicę dekarską, składającą się z rękojeści, pokrętła regulującego płomień, dyszy z której wydobywa się płomień i miedzianego grotu.

• Gra wcielanie się w rolę – Wykonaj odwodnienie połaci dachowejDaAuzZoKmGra wcielanie się w rolę – Wykonaj odwodnienie połaci dachowej

Element pozwalający na łączenie dwóch prefabrykowanych odcinków rynien.

• Plansza interaktywna – Wykonywanie odwodnienia dachowegoD1GuCTRMmPlansza interaktywna – Wykonywanie odwodnienia dachowego

Mieszanka lepiszcza, wypełniacza i kruszywa wykorzystywana w budownictwie.

• Gra wcielanie się w rolę – Wykonaj odwodnienie połaci dachowejDaAuzZoKmGra wcielanie się w rolę – Wykonaj odwodnienie połaci dachowej

Do materiałów pomocnicznych należą m.in.: zmywacz służący do czyszczenia i odtłuszczania materiałów przeznaczonych do lutowania; salmiak do usuwania tlenków z miedzianych grotów lutownic; kamień do lutowania - oczyszczający i usuwający tlenki oraz pobielający miedziany grot lutownicy; butelki przeznaczone do przechowywania płynów lutowniczych; pędzle do nanoszenia past, płynów i topników na lutowane elementy; czyściki do szlifowania i oczyszczania wszystkich rodzajów powierzchni, wygładzania profilowanych przedmiotów, polerowania,  szorstkowania przed lakierowaniem.

• Gra wcielanie się w rolę – Wykonaj odwodnienie połaci dachowejDaAuzZoKmGra wcielanie się w rolę – Wykonaj odwodnienie połaci dachowej

Element, który utrzymuje rurę spustową i łączy się ze wspornikiem rury. Niekiedy obejma rury i wspornik rury są jednym elementem.

• Plansza interaktywna – Wykonywanie odwodnienia dachowegoD1GuCTRMmPlansza interaktywna – Wykonywanie odwodnienia dachowego

Łączą rynny z rurami spustowymi, zapewniając odpływ wody opadowej.

• Plansza interaktywna – Wykonywanie odwodnienia dachowegoD1GuCTRMmPlansza interaktywna – Wykonywanie odwodnienia dachowego

Materiał budowlany wykorzystywany w izolacjach przeciwwodnych i przeciwwilgociowych elementów budynków, wytwarzany poprzez nasączenie i/lub pokrycie smołą lub masą asfaltową osnowy (z włókna poliestrowego, szklanego lub tektury).

• Gra wcielanie się w rolę – Wykonaj odwodnienie połaci dachowejDaAuzZoKmGra wcielanie się w rolę – Wykonaj odwodnienie połaci dachowej

Element rury spustowej, który dzięki małym drzwiczkom rewizyjnym pozwala na czyszczenie rur bez ich demontażu.

• Plansza interaktywna – Wykonywanie odwodnienia dachowegoD1GuCTRMmPlansza interaktywna – Wykonywanie odwodnienia dachowego

Pionowy element systemu odprowadzania wody z dachu, montowany do ścian budynku.

• Plansza interaktywna – Wykonywanie odwodnienia dachowegoD1GuCTRMmPlansza interaktywna – Wykonywanie odwodnienia dachowego

Profile o otwartym przekroju zamocowane do krawędzi dachu, których zadaniem jest odbiór wody z opadów i jej transport do rur spustowych. Rynny powinny być zamocowane z niewielkim spadkiem w kierunku rur spustowych, aby umożliwić swobodny przepływ wody. Mogą być wykonane:

• ze stali – nierdzewnej, powlekanej cyną lub warstwą tytanowo‑cynkową, ocynkowanej blachy stalowej, stali lakierowanej lub powlekanej warstwą tworzywa sztucznego,

• z miedzi – taśmy blaszanej z czystej miedzi lub miedzi powlekanej akrylem albo cynkiem,

• z aluminium – lakierowanej blachy aluminiowej,

• z tworzywa sztucznego – polichlorku winylu pokrytego akrylem lub tlenkiem tytanu.

• Plansza interaktywna – Wykonywanie odwodnienia dachowegoD1GuCTRMmPlansza interaktywna – Wykonywanie odwodnienia dachowego

Substancja spajająca, wiążąca; zdolność substancji do wiązania się z wodą lub pochłaniania wilgoci.

• Plansza interaktywna – Wykonywanie odwodnienia dachowegoD1GuCTRMmPlansza interaktywna – Wykonywanie odwodnienia dachowego

Ostatni, umieszczony w podłożu element systemu odwodnienia dachu, do którego podłączona jest rura spustowa. Służy do odprowadzenia wody opadowej do kanalizacji lub zbiornika na deszczówkę.

• Plansza interaktywna – Wykonywanie odwodnienia dachowegoD1GuCTRMmPlansza interaktywna – Wykonywanie odwodnienia dachowego

System odprowadzenia wody opadowej i ochrona dachu przed uszkodzeniem lub zniekształceniem pod wpływem wilgoci. Podstawowymi elementami owego systemu są: rynny, rury spustowe, elementy łączące, kształtki, uchwyty do mocowania rynien i rur, akcesoria (np. siatki natynkowe zatrzymujące zanieczyszczenia).

• Plansza interaktywna – Wykonywanie odwodnienia dachowegoD1GuCTRMmPlansza interaktywna – Wykonywanie odwodnienia dachowego

Poza systemem grawitacyjnym i podciśnieniowym dla dachów płaskich stosuje się także awaryjny system odwodnienia wewnętrznego. Może być on potrzebny w przypadku bardzo silnych opadów, gdy system główny (grawitacyjny lub podciśnieniowy) okaże się niewystarczający. W czasie awaryjnego odprowadzania wody opadowej powinna ona swobodnie przepływać na działkę, nie uszkadzając budynku.

• Plansza interaktywna – Wykonywanie odwodnienia dachowegoD1GuCTRMmPlansza interaktywna – Wykonywanie odwodnienia dachowego

Systemy odwodnienia wewnętrznego stosowane są w przypadku budynków z dachem płaskim. Systemem prostszym jest wewnętrzny – grawitacyjny, nazywany także tradycyjnym. Wpusty wykorzystywane w tym systemie odwodnienia nie zawierają żadnych elementów ograniczających tworzenie się wirów w płynącej przez nie wodzie, powodujących zasysanie powietrza do rur spustowych. Woda płynie rurami spustowymi jedynie dzięki sile grawitacji. Oznacza to, że rury spustowe muszą być montowane w budynku ze spadkiem w kierunku przepływu wody opadowej.

• Plansza interaktywna – Wykonywanie odwodnienia dachowegoD1GuCTRMmPlansza interaktywna – Wykonywanie odwodnienia dachowego

Wewnętrzny – podciśnieniowy system odwodnienia dachu – pozwalający na sprawniejsze odprowadzanie wody opadowej niż system grawitacyjny. Zastosowane wpusty, wyposażone w specjalne przegrody, uniemożliwiają, po przekroczeniu pewnego poziomu wody, zasysanie powietrza do rur spustowych. Dzięki temu rury są całkowicie wypełnione wodą i występuje w nich podciśnienie, powodujące, że woda płynie szybciej. Dzięki temu rozwiązaniu rury nie muszą być montowane ze spadkiem.

• Plansza interaktywna – Wykonywanie odwodnienia dachowegoD1GuCTRMmPlansza interaktywna – Wykonywanie odwodnienia dachowego

Najbardziej tradycyjny system odwodnienia stosowany w domach z dachem spadzistym.

• Plansza interaktywna – Wykonywanie odwodnienia dachowegoD1GuCTRMmPlansza interaktywna – Wykonywanie odwodnienia dachowego

Strój roboczy dekarza powinien być wzbogacony o elementy asekuracyjne: szelki bezpieczeństwa, liny asekuracyjne, kas ochronny, rękawice chroniące dłonie przed otarciami i innymi urazami, a jednocześnie umożliwiające pewny i mocny chwyt, a także wysokiej jakości buty robocze, chroniące stopy. Niezbędne mogą okazać się również środki ochrony oczu i słuchu.

• Gra wcielanie się w rolę – Wykonaj odwodnienie połaci dachowejDaAuzZoKmGra wcielanie się w rolę – Wykonaj odwodnienie połaci dachowej

Skompletowany strój dla dekarza składa się z: kurtki roboczej, spodni roboczych, nakolanników, rękawic roboczych, pasa monterskiego wraz z uchwytem na młotek. Ubranie robocze dekarza powinno charakteryzować się wysoką jakością materiału, elastycznością, trwałością, odpornością na wszelkiego rodzaju uszkodzenia mechaniczne, wodoszczelnością.

• Gra wcielanie się w rolę – Wykonaj odwodnienie połaci dachowejDaAuzZoKmGra wcielanie się w rolę – Wykonaj odwodnienie połaci dachowej

Elementem systemu odprowadzania wody z dachu stanowiący przejście z rynny poziomej do rynny pionowej spustowej.

• Plansza interaktywna – Wykonywanie odwodnienia dachowegoD1GuCTRMmPlansza interaktywna – Wykonywanie odwodnienia dachowego

Czujnik służący do pomiaru temperatury składający się z dwóch metalowych przewodów połączonych złączem.

• Gra wcielanie się w rolę – Wykonaj odwodnienie połaci dachowejDaAuzZoKmGra wcielanie się w rolę – Wykonaj odwodnienie połaci dachowej

Wody podziemne, które zalegają na większej głębokości niż wody powierzchniowe. Czynniki atmosferyczne nie wpływają na nie bezpośrednio. Cechują się równowagą termiczną - nie podlegają zmianom temperatury zarówno w ciągu dnia, nie są również zależne od pory roku. Znajdują się pod trwałą strefą napowietrzenia.

• Gra wcielanie się w rolę – Wykonaj odwodnienie połaci dachowejDaAuzZoKmGra wcielanie się w rolę – Wykonaj odwodnienie połaci dachowej

Wody podziemne, które znajdują się tuż pod powierzchnią ziemi ze zwierciadłem do kilkudziesięciu centymetrów pod powierzchnią gruntu. Często nie stanowią ciągłego poziomu wodonośnego. Gromadzą się w strefie przybrzeżnej jezior, w zagłębieniach terenu lub terasach zalewowych.

• Plansza interaktywna – Wykonywanie odwodnienia dachowegoD1GuCTRMmPlansza interaktywna – Wykonywanie odwodnienia dachowego

Najwyżej zamontowane, umieszczone na dachu budynku elementy systemu odwodnienia dachów płaskich, mające duży wpływ na sprawność i jakość pracy owego systemu. Wpusty stosowane w systemach grawitacyjnych mają prostą budowę, zaś wykorzystywane w systemach podciśnieniowych – wyposażone są w przegrody zapobiegające zasysaniu powietrza do rur spustowych. Wpusty dzielimy na:

• poziome, z odejściem bocznym, które pozwalają na odprowadzanie wody opadowej z centralnego punktu odpływu do rury spustowej,

• pionowe, służące do odprowadzania wody opadowej do wewnętrznego systemu rur spustowych,

• przyścienne, wspomagające system odwodnienia zewnętrznego.

• Plansza interaktywna – Wykonywanie odwodnienia dachowegoD1GuCTRMmPlansza interaktywna – Wykonywanie odwodnienia dachowego

Rodzaj kolana montowanego tuż nad poziomem gruntu. Służy odprowadzaniu wody z rury spustowej na powierzchnię gruntu.

• Plansza interaktywna – Wykonywanie odwodnienia dachowegoD1GuCTRMmPlansza interaktywna – Wykonywanie odwodnienia dachowego

Elastyczna, usuwalna powłoka na bazie kauczuku (lateksu) do zabezpieczania wydzielonych miejsc na płytce drukowanej przed zalutowaniem, podczas operacji lutowania oraz w trakcie pokrywania płytek lakierami ochronnymi.

Element zaślepiający koniec rynny. Wyróżniamy zaślepki prawe i lewe.

RCctG1HkJWCvJ

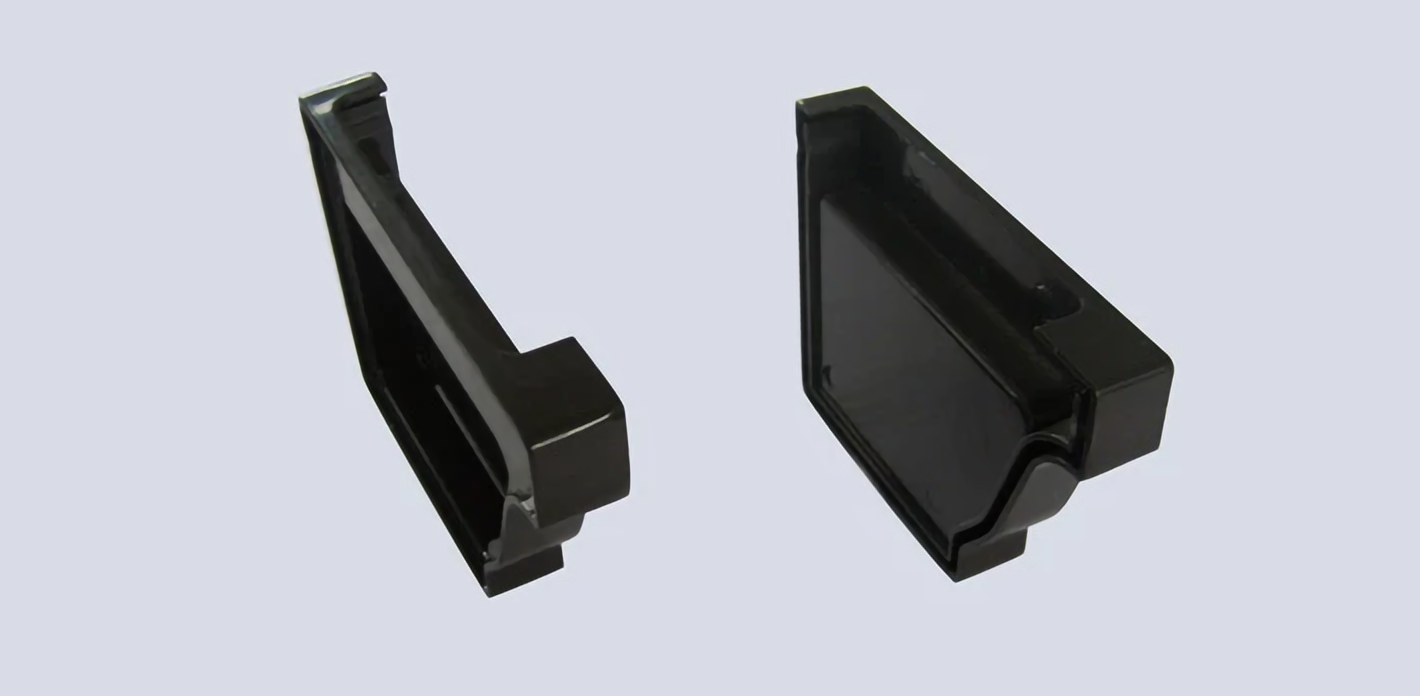

Grafika przedstawia dwie zaślepki rynny – prawą i lewą. Zaślepki mają półokrągły kształt przekroju rynny.
