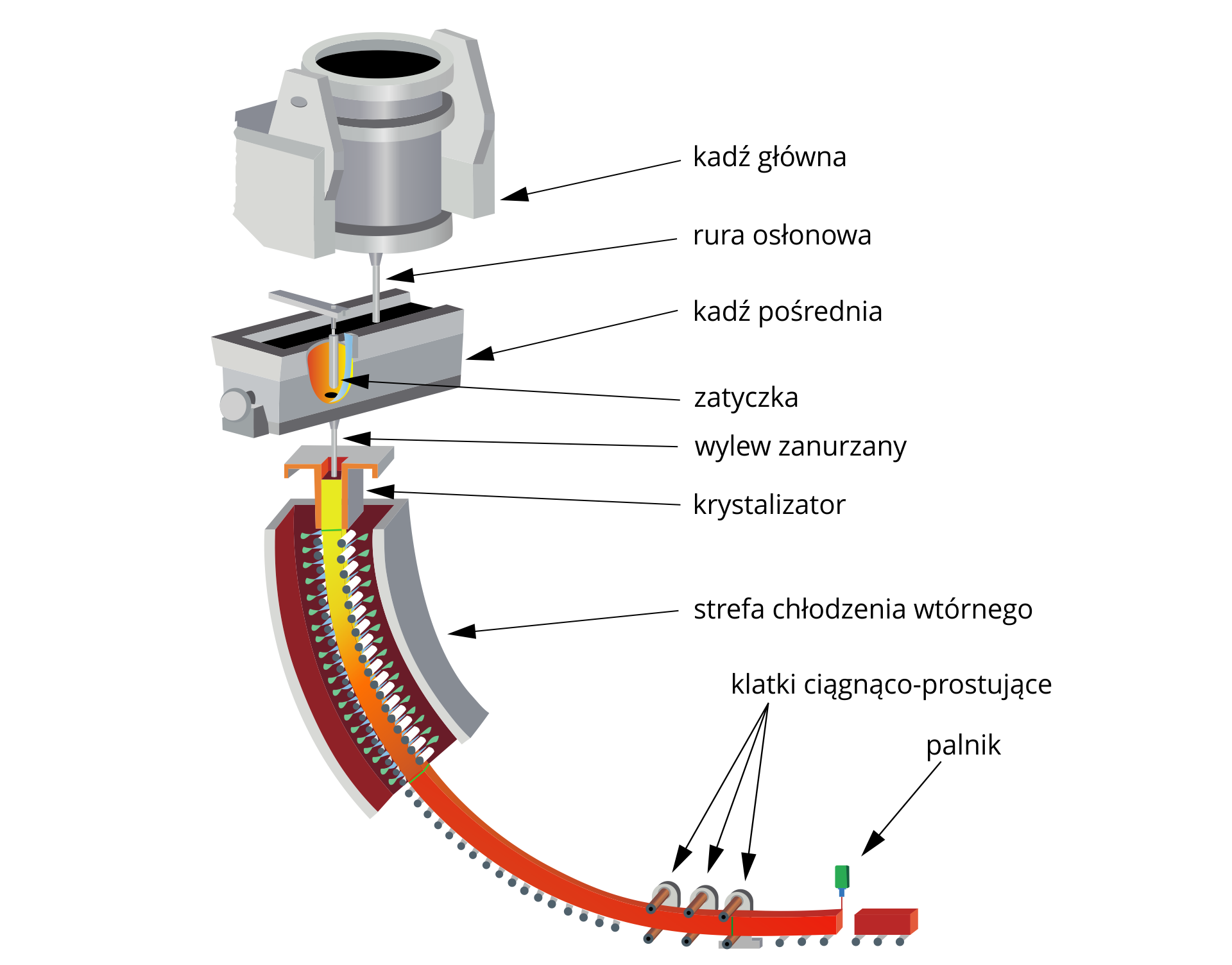

proces sekwencyjnego odlewania stalistalstali w sposób ciągły, gdzie stal z kadzi głównej poprzez pośrednią odlewana jest do krystalizatorów, w których zaczyna krzepnąć. W ten sposób odlewane są wlewki płaskiewlewek ciągły stalowy (płaski, długi)wlewki płaskie, o przekroju prostokąta i długie o przekroju kwadratu, lub zbliżonym do kwadratu

RDGeKh2fSKkTw

Schemat przedstawia stanowisko technologiczne do przeprowadzania procesu pionowego ciągłego odlewania stali, zaczynając od góry układu, składa się z kadzi głównej, z której ciekły metal przedostaje się do kadzi pośredniej, o prostopadłościennym kształcie, przez rurę osłonową. Kadź pośrednia wyposażona jest w zatyczkę. Metal wewnątrz kadzi pośredniej ma kolor żółty. Po wypłynięciu ciekłego metalu z kadzi pośredniej przez wylew zanurzany, trafia on do krystalizatora, gdzie z uwagi na chłodzenie wodą następuje krystalizacja stali od ścianek do osi wlewka. Tu rozpoczyna się proces tworzenia wlewka ciągłego. Następnie metal przechodzi przez strefę chłodzenia wtórnego, aby później trafić do klatek ciągnąco prostujących, które mają za zadanie wyciągnięcie wlewka z krystalizatora z należytą prędkością. Ostatnim etapem jest cięcie pasma na odcinki o określonej długości, za pomocą palnika acetyleno‑tlenowego lub gazowo‑tlenowego, panik przedstawiono jako zielony, mały prostopadłościan z niebieską końcówką, z której wychodzi płomień palnika. Metal przechodzący od krystalizatora do palika przechodzi od koloru żółtego, po pomarańczowy, kończąc na czerwonym, przy czym przejścia kolorów są płynne. Na schemacie metal ma kształt podłużnego prostopadłościanu o stałym przekroju, wygiętego w łuk. Początkowo metal wydostaje się z wylewu pod kątem prostym do podłoża, w okolicach palnika, jest ułożony równolegle względem podłoża.

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych
Gra edukacyjna Dobór maszyn i urządzeń do procesów metalurgicznychD1A411Ru4Gra edukacyjna Dobór maszyn i urządzeń do procesów metalurgicznych
Program ćwiczeniowy do projektowania Procesy metalurgiczneD14j6lKNCProgram ćwiczeniowy do projektowania Procesy metalurgiczne
Interaktywne materiały sprawdzająceDSByLdYddInteraktywne materiały sprawdzające

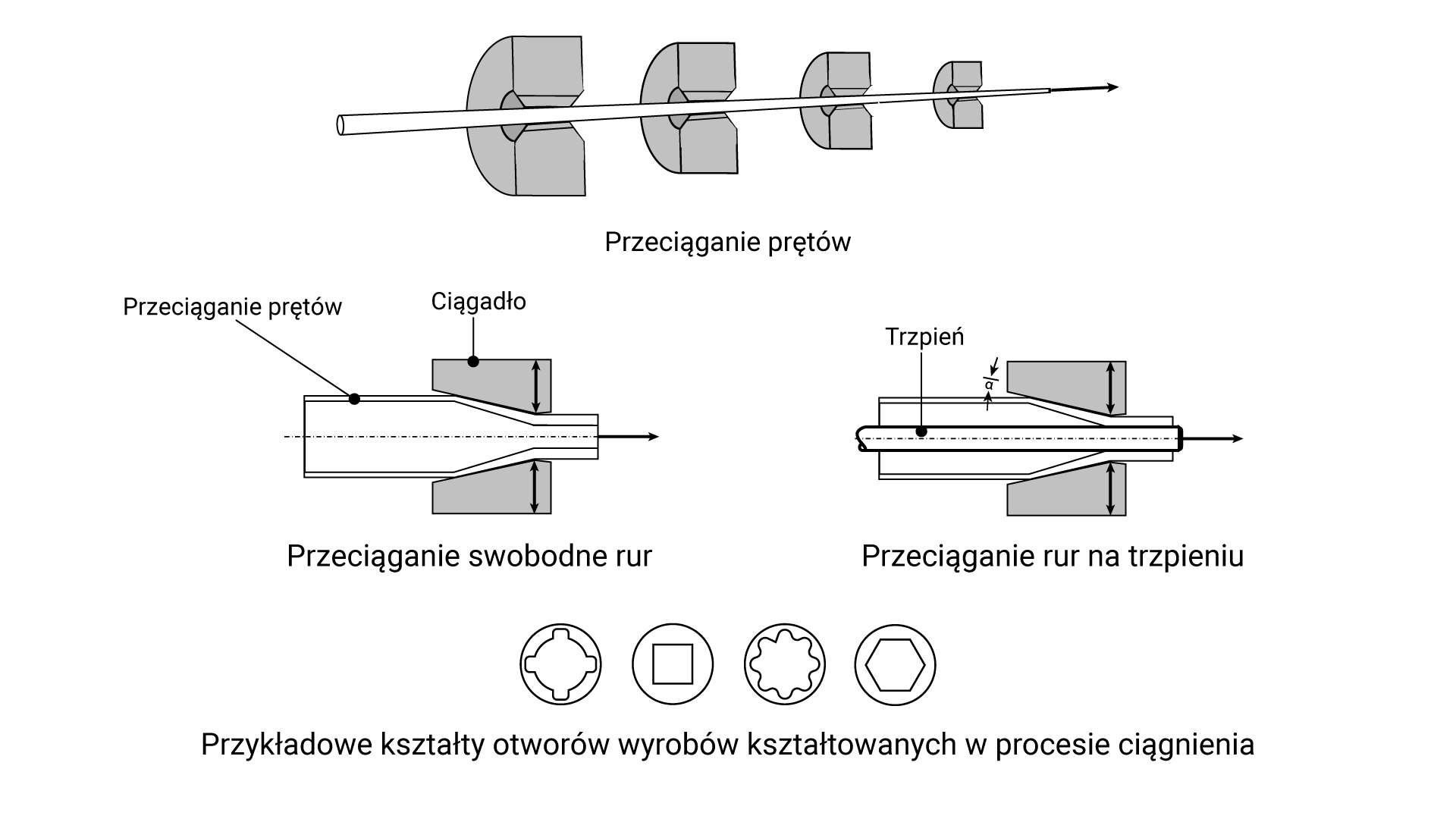

proces przeróbki plastycznej na zimno stosowany do wyrobu drutów, prętów, profili specjalnych i rur. Proces ciągnienia polegający na zmniejszaniu poprzecznego przekroju materiału

RnVXdWB6rH8Oi

Ilustracja przedstawia cztery liniowe, czarno‑białe rysunki dotyczące procesu ciągnienia. Pierwszy z nich przedstawia przeciąganie pręta przez cięgna z otworami różnej średnicy. Cztery cięgna pokazano w przekroju aksonometrycznym w formie połówek walcy. Przez otwory znajdujące się na środku każdego walca przechodzi pręt, którego średnica zmniejsza się wraz z przejściem przez kolejne cięgno. Kolejny rysunek, widoczny po lewej stronie ekranu przedstawia przeciąganie swobodne rur, całość przedstawiono w przekroju. Rura przechodząc przez otwór ciągadła zmniejsza swoją średnicę, po prawej stronie rysunku znajduje się strzałka skierowania w prawo, co symbolizuje kierunek przeciągania rury. Kolejny rysunek widoczny po prawej stronie ekranu przedstawia przeciąganie rur na trzpieniu. W tym przypadku wewnątrz rury znajduje się walcowaty trzpień, który jest równy średnicy wewnętrznej rury po jej przeciągnięciu. Ostatni z rysunków przedstawia cztery przykładowe kształty otworów wyrobów kształtowanych w procesie ciągnienia. Wszystkie kształty wpisane są w okręgi tej samej wielkości. Pierwszy z nich ma kształt okręgu, z czterema wypustkami ułożonymi w równych odstępach na okręgu. Drugi ma kształt kwadratu. Trzeci kształtem przypomina kwiatek z ośmioma płatkami. Ostatni z otworów ma ma kształt sześciokąta.

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych
Program ćwiczeniowy do projektowania Procesy metalurgiczneD14j6lKNCProgram ćwiczeniowy do projektowania Procesy metalurgiczne
Interaktywne materiały sprawdzająceDSByLdYddInteraktywne materiały sprawdzające

narzędzie wykorzystywane w procesach przeróbki plastycznej na zimno – ciągnieniuciągnienieciągnieniu

Program ćwiczeniowy do projektowania Procesy metalurgiczneD14j6lKNCProgram ćwiczeniowy do projektowania Procesy metalurgiczne
Interaktywne materiały sprawdzająceDSByLdYddInteraktywne materiały sprawdzające

proces redukcji bezpośredniejredukcja bezpośredniaredukcji bezpośredniej - produkcji żelaza bezpośrednio z rudy żelazaruda żelazarudy żelaza w temperaturach poniżej temperatury topnienia żelaza, w obecności redukującego gazu syntezowego - najczęściej gazu ziemnego

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych
Gra edukacyjna Dobór maszyn i urządzeń do procesów metalurgicznychD1A411Ru4Gra edukacyjna Dobór maszyn i urządzeń do procesów metalurgicznych
Interaktywne materiały sprawdzająceDSByLdYddInteraktywne materiały sprawdzające

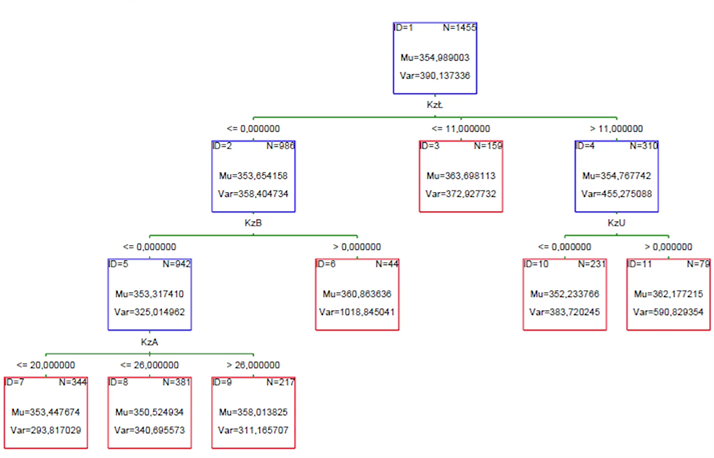

jeden z najpopularniejszych sposobów prezentacji/analizy danych umożliwiający znalezienie zależności pomiędzy zmiennymi

R1B8JU2a7cdwA

Obrazek przedstawia schemat przykładowego drzewa decyzyjnego. Składa się z rzędów bloków wypełnionych tekstem i cyframi. Na samej górze znajduje się jeden bloczek, od którego wyprowadzona jest pionowa, a następnie pozioma linia na pół szerokości schematu. Pod tą linią znajdują się kolejne trzy bloczki wypełnione tekstem i cyframi. Od nich w górę wyprowadzone są krótkie pionowe linie łączące się ze wspomnianą wcześniej poziomą linią. Od lewego i prawego bloczka, w dół, wyprowadzone są linie podobnie jak bloczka z samej góry. Pod nimi znajdują się dwa kolejne bloczki, tak że stanowią trzeci już rząd, z czterema bloczkami. Od tego rzędu wyprowadzone są już linie tylko z bloczka po skrajnej lewej stronie, do trzech kolejnych bloczków, stanowiących czwarty rząd, będący na samym dole schematu.

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych

ang. Data maning – proces analizy i wydobywania wzorców i reguł z dużych ilości danych

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych

Piec elektryczny, w którym wsad nagrzewany jest łukiem elektrycznym wytworzonym, między grafitowymi elektrodami a wsadem, który stanowi złom stalowystalstalowy

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych
Gra edukacyjna Dobór maszyn i urządzeń do procesów metalurgicznychD1A411Ru4Gra edukacyjna Dobór maszyn i urządzeń do procesów metalurgicznych
Interaktywne materiały sprawdzająceDSByLdYddInteraktywne materiały sprawdzające

ang. Generalize Rule Induction – algorytm uogólnionej indukcji reguł - metoda umożliwiająca znajdowanie reguł/wzorców/zależności pomiędzy zmiennymi np. parametrami procesu

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych

produkt suchej destylacji węgla, główne paliwo w procesie wielkopiecowym

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych
Gra edukacyjna Dobór maszyn i urządzeń do procesów metalurgicznychD1A411Ru4Gra edukacyjna Dobór maszyn i urządzeń do procesów metalurgicznych
Program ćwiczeniowy do projektowania Procesy metalurgiczneD14j6lKNCProgram ćwiczeniowy do projektowania Procesy metalurgiczne

urządzenie, służące do usunięcia niepożądanych domieszek z kąpieli metalowej poprzez ich utlenianie za pomocą lancy tlenowej

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych
Gra edukacyjna Dobór maszyn i urządzeń do procesów metalurgicznychD1A411Ru4Gra edukacyjna Dobór maszyn i urządzeń do procesów metalurgicznych
Program ćwiczeniowy do projektowania Procesy metalurgiczneD14j6lKNCProgram ćwiczeniowy do projektowania Procesy metalurgiczne
Interaktywne materiały sprawdzająceDSByLdYddInteraktywne materiały sprawdzające

urządzenie kuźnicze służące do kuciakuciekucia prętów i odkuwek o wydłużonym kształcie do odkształcania materiałów na zimno i na gorąco

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych

proces przeróbki plastycznejprzeróbka plastyczna na gorącoprzeróbki plastycznej polegający na odkształcania materiału poprzez nacisk lub uderzenie narzędzi

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych
Program ćwiczeniowy do projektowania Procesy metalurgiczneD14j6lKNCProgram ćwiczeniowy do projektowania Procesy metalurgiczne
Interaktywne materiały sprawdzająceDSByLdYddInteraktywne materiały sprawdzające

rodzaj poziomej prasy mechanicznejprasaprasy mechanicznej służącej do odkształcania materiałów na zimno i na gorąco

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych

urządzenie do procesów przeróbki plastycznej na zimnoprzeróbka plastyczna na zimnoprzeróbki plastycznej na zimno i na gorącoprzeróbka plastyczna na gorącona gorąco o działaniu udarowym, wyróżnia się młoty parowe, pneumatyczne, hydrauliczne oraz mechaniczne

RTH677ItGelFQ

Obrazek przedstawia model 3D maszynowego młota do przeróbki plastycznej. Składa się z zielonej ramy o kształcie odwróconej litery Y. Na dole umieszczone jest kowadło o kształcie, jaki chce się uzyskać podczas obróbki. Nad kowadłem umieszczone są elementy młota oraz oprzyrządowanie pneumatyczno‑hydrauliczne, dzięki któremu młot funkcjonuje.

Gra edukacyjna Dobór maszyn i urządzeń do procesów metalurgicznychD1A411Ru4Gra edukacyjna Dobór maszyn i urządzeń do procesów metalurgicznych
Program ćwiczeniowy do projektowania Procesy metalurgiczneD14j6lKNCProgram ćwiczeniowy do projektowania Procesy metalurgiczne Interaktywne materiały sprawdzająceDSByLdYddInteraktywne materiały sprawdzające

urządzenie do pozapiecowej rafinacjirafinacja pozapiecowapozapiecowej rafinacji stalistalstali, wyposażone w elektrody grafitowe, w którym ciekła kąpiel metalowa uzyskuje odpowiedni skład chemiczny i temperaturę, konieczną do dalszych etapów produkcji stali

RqYKXrYSamZph

Obrazek przedstawia fotografię piecokadzi, czyli stanowiska służącego do rafinacji elektrodami grafitowymi. Widoczna jest kadź o walcowatym kształcie, wypełniona ciekłym metalem, na którego powierzchni widać ciemny kożuch tlenków. Kadź nie jest wielka, ma około metra wysokości i mniej niż metr średnicy. Nad nią i za jej obręczą umieszczone są elementy maszynerii rafinującej, składająca się z przewodów, rur i profili.

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych
Program ćwiczeniowy do projektowania Procesy metalurgiczneD14j6lKNCProgram ćwiczeniowy do projektowania Procesy metalurgiczne
Interaktywne materiały sprawdzająceDSByLdYddInteraktywne materiały sprawdzające

urządzenie wykorzystywane w procesach plastycznej przeróbki metali (na zimnoprzeróbka plastyczna na zimnona zimno i na gorącoprzeróbka plastyczna na gorącona gorąco), która wywiera nacisk na materiał powodując jego odkształcenie

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych

proces mający na celu osiągnięcie założonego kształtu i wymiarów odkształcanego materiału w wyniku działania sił zewnętrznych powodujących w materiale określone naprężenie umożliwiające przejście materiału ze stanu sprężystego w stan plastyczny w temperaturze powyżej 0,4 Temperatury Topnienia

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych
Gra edukacyjna Dobór maszyn i urządzeń do procesów metalurgicznychD1A411Ru4Gra edukacyjna Dobór maszyn i urządzeń do procesów metalurgicznych
Program ćwiczeniowy do projektowania Procesy metalurgiczneD14j6lKNCProgram ćwiczeniowy do projektowania Procesy metalurgiczne

to proces mający na celu osiągnięcie założonego kształtu i wymiarów odkształcanego materiału w wyniku działania sił zewnętrznych powodujących w materiale określone naprężenie umożliwiające przejście materiału ze stanu sprężystego w stan plastyczny w temperaturze poniżej 0,4 Temperatury Topnienia

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych
Gra edukacyjna Dobór maszyn i urządzeń do procesów metalurgicznychD1A411Ru4Gra edukacyjna Dobór maszyn i urządzeń do procesów metalurgicznych
Program ćwiczeniowy do projektowania Procesy metalurgiczneD14j6lKNCProgram ćwiczeniowy do projektowania Procesy metalurgiczne

ogół procesów metalurgicznych prowadzonych w celu uzyskania stalistalstali o określonym składzie chemicznym, poprzez: procesy odgazowania, odsiarczania, odwęglania oraz wprowadzenie dodatków stopowych

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych

w metalurgii żelaza przez redukcję bezpośrednią rozumie się taki proces redukcji, w którym produktem gazowym jest CO

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych

rudy, w których głównym surowcem mineralnym są minerały żelaza, podstawowy surowiec w hutnictwie żelaza, w zależności od występującego w nich związku żelaza nazywamy: hematytowymi – gdzie podstawowym składnikiem jest Fe2O3, magnetytowymi - gdzie podstawowym składnikiem jest Fe3O4

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych
Gra edukacyjna Dobór maszyn i urządzeń do procesów metalurgicznychD1A411Ru4Gra edukacyjna Dobór maszyn i urządzeń do procesów metalurgicznych
Program ćwiczeniowy do projektowania Procesy metalurgiczneD14j6lKNCProgram ćwiczeniowy do projektowania Procesy metalurgiczne
Interaktywne materiały sprawdzająceDSByLdYddInteraktywne materiały sprawdzające

zawartość pierwiastków chemicznych w ciekłym metalu, pomiaru składu chemicznego kąpieli metalowej dokonuje się przy wykorzystaniu spektrometru optycznego

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych

walec służący do nawijania produktów po procesach przeróbki plastycznej.

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych Interaktywne materiały sprawdzająceDSByLdYddInteraktywne materiały sprawdzające

stop żelaza z węglem i innymi pierwiastkami, w którym zawartość węgla wynosi poniżej 2,11%

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych
Gra edukacyjna Dobór maszyn i urządzeń do procesów metalurgicznychD1A411Ru4Gra edukacyjna Dobór maszyn i urządzeń do procesów metalurgicznych
Program ćwiczeniowy do projektowania Procesy metalurgiczneD14j6lKNCProgram ćwiczeniowy do projektowania Procesy metalurgiczne
Interaktywne materiały sprawdzająceDSByLdYddInteraktywne materiały sprawdzające

podstawowa metoda badań materiałów konstrukcyjnych. Badanie polega na rozciąganiu próbek w tzw. maszynach wytrzymałościowych, aż do jej zerwania. Pozwala na uzyskanie informacji o granicy plastyczności, wytrzymałości na rozciąganie, wydłużeniuwspółczynnik ciągnienia (współczynnik wydłużenia)wydłużeniu i przewężeniu.

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych

stop żelaza z węglem i innymi pierwiastkami, w którym zawartość węgla wynosi powyżej 2,11% (wg wykresu Fe‑C) a w praktyce wielkopiecowej od 3,8% dla surówek odlewniczych do 4,7% dla surówek przeróbczych

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych
Gra edukacyjna Dobór maszyn i urządzeń do procesów metalurgicznychD1A411Ru4Gra edukacyjna Dobór maszyn i urządzeń do procesów metalurgicznych

parametr mierzony w różnych agregatach metalurgicznych, najczęściej za pomocą czujnika do pomiaru temperatury oraz aktywności tlenu lub termopary

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych

temperatura, w której kąpiel metalowa jest w stanie całkowicie ciekłym

Program ćwiczeniowy do projektowania Procesy metalurgiczneD14j6lKNCProgram ćwiczeniowy do projektowania Procesy metalurgiczne

jeden z procesów przeróbki plastycznej realizowany na zimno w którym blachy, taśmy, płyty i folie są stosowane do rozdzielania i kształtowania

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych
Program ćwiczeniowy do projektowania Procesy metalurgiczneD14j6lKNCProgram ćwiczeniowy do projektowania Procesy metalurgiczne
Interaktywne materiały sprawdzająceDSByLdYddInteraktywne materiały sprawdzające

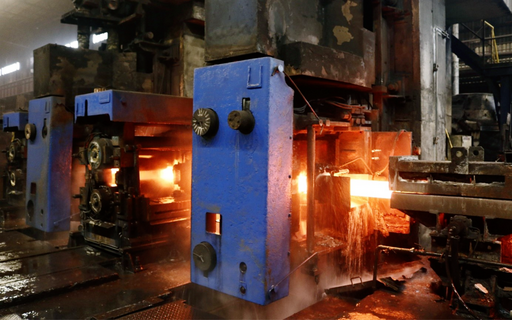

zespół urządzeń służących do walcowaniawalcowaniewalcowania wyrobów

RioXumGparPY8

Obrazek jest fotografią, która przedstawia walcarki hutnicze na hali produkcyjnej. Są to maszyny umieszczone kolejno po sobie, składające się z dwóch stalowych walców, przez które przeprowadzone są rozgrzane do czerwoności elementy metalowe. Metalowe elementy przechodzą przez kolejne walcarki zmieniając swój kształt w zależności od wielkości walców oraz ich rozchylenia.

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych

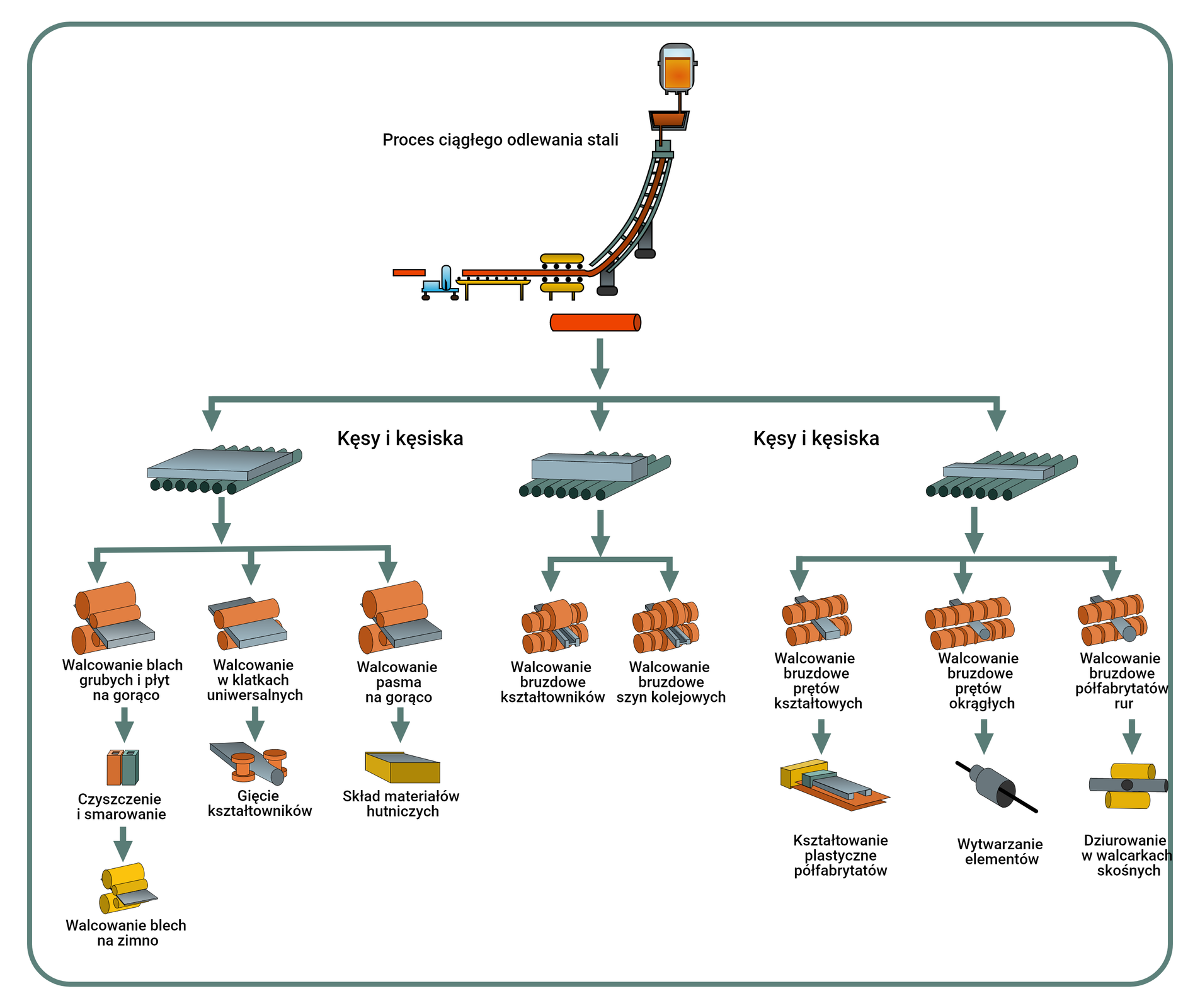

proces przeróbki plastycznej metali w którym odkształcenie powodowane jest przez obracające się walce. Proces może odbywać się na zimno lub w podwyższonych temperaturach

RFvTCd1Lcntit

Obrazek przedstawia schemat procesu walcowania, narysowany jest on w postaci drzewka. Na samej górze znajduje się schemat procesu ciągłego odlewania stali określony we wcześniejszym pojęciu. Od niego poprowadzone są trzy ramiona w dół, przedstawiające trzy różne kształtki na rolkach transportowych. Kolejno od lewej jest to płyta, pręt o przekroju kwadratowym i płaskownik o przekroju prostokątnym. Od płyty wychodzą kolejno trzy ramiona. Każde z ramion przedstawia trzy różne sposoby walcowania. Są to kolejno walcowanie blach grubych i płyt na gorąco, walcowanie w klatkach uniwersalnych i walcowania pasma na gorąco. Od pierwszego wychodzi jedno ramię w dół do opisu czyszczenia i smarowania, a następnie do walcowania blach na zimno. Od drugiego wychodzi jedno ramię w dół, do opisu gięcie kształtowników. Od trzeciego wychodzi jedno ramię w dół, do opisu skład materiałów hutniczych. Od pręta o przekroju kwadratowym wychodzą w dół dwa ramiona. Każde z ramion przedstawia dwa różne sposoby walcowania. Są to kolejno walcowanie bruzdowe kształtowników oraz walcowanie bruzdowe szyn kolejowych. Od płaskownika o przekroju prostokątnym wychodzą w dół trzy ramiona. Każde z ramion przedstawia trzy różne sposoby walcowania. Są to kolejno walcowanie bruzdowe prętów kształtowych, walcowanie bruzdowe prętów okrągłych i walcowanie bruzdowe półfabrykatów rur. Od pierwszego wychodzi jedno ramię w dół, do opisu kształtowanie plastyczne półfabrykatów. Od drugiego wychodzi jedno ramię w dół do opisu wytwarzanie elementów. Od trzeciego wychodzi jedno ramię w dół, do opisu dziurowanie w walcarkach skośnych.

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych
Program ćwiczeniowy do projektowania Procesy metalurgiczneD14j6lKNCProgram ćwiczeniowy do projektowania Procesy metalurgiczne Interaktywne materiały sprawdzająceDSByLdYddInteraktywne materiały sprawdzające

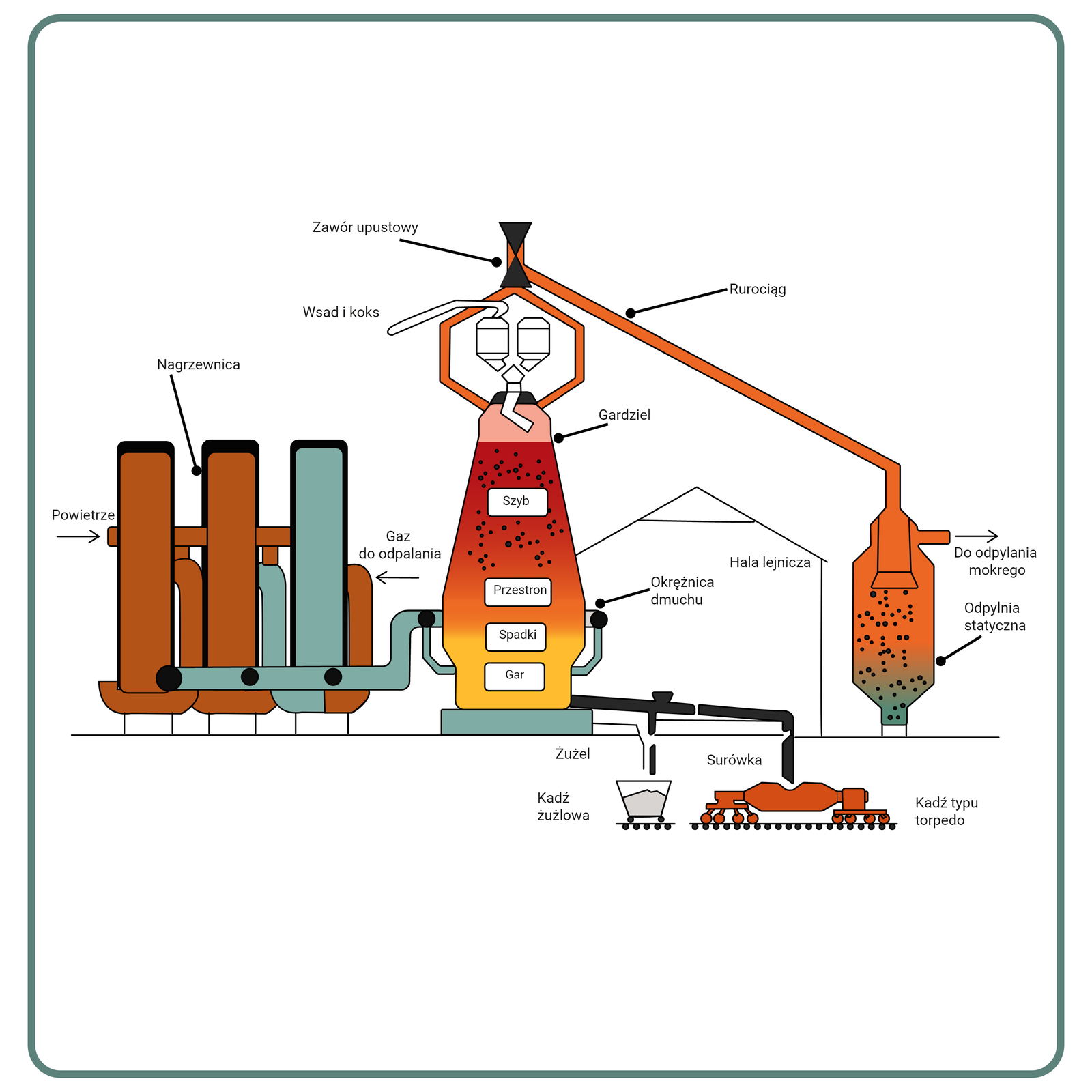

piec szybowy pracujący w sposób ciągły, w którym poruszający się w przeciwprądzie wsad (z góry na dół) i gaz (z dołu pieca do góry) wymieniają ciepło i masę. Służy do produkcji surówki żelazasurówka żelazasurówki żelaza

RGuZhbetybFQh

Grafika przedstawia schemat działania pieca szybowego. Po lewej znajduje się nagrzewnica, przedstawiona jako trzy prostokątne elementy, z czego od lewej pokolorowane są na czerwono, czerwono i niebiesko. Za nagrzewnicą i pomiędzy nią poprowadzone są okrągłe rury, idące do nagrzewnic oraz dalej na prawo do pieca właściwego. Po lewej od nagrzewnic jest strzałka wskazująca na nie z napisem powietrze, po prawej od nagrzewnic jest również strzałka wskazująca na nie, z napisem gaz do odpalania. Sam piec właściwy przedstawiony jest jako wąski, ścięty stożek, do którego doprowadzone są rurki. W piecu od dołu kolor zmienia się z pomarańczowego na czerwony, następnie na końcu zamienia się w kolor różowy. Od połowy wysokości pieca do samej góry widać czarne kropki. Na przejściach kolorów, kolejno od dołu znajdują się opisy, kolejno Gar, Spadki, Przestron, Szyb. Przy wierzchołku pieca znajduje się opis Gardziel. Nad piecem znajdują się schematy urządzeń, których elementy wprowadzane są do pieca. Opisane są jako wsad i koks. nad nimi znajdują się dwa równoramienne, czarne trójkąty skierowane czubkami do siebie, opisane są jako zawór upustowy. Od zaworu upustowego poprowadzone są rury, do gardzieli w dół oraz na prawo do dalszej części obrazka. Na prawo od pieca nakreślony jest cienkimi kreskami kształt hali lejniczej. Wokół pieca umieszczone są też rury opisane jako okrężnica dmuchu. Pod piecem znajduje się prostokąt, z którego wyprowadzone są czarne rury, odprowadzające żużel i surówkę do kolejno kadzi żużlowej i kadzi typu torpedo. Kadź żużlowa narysowana jest jako trapez, a kadź typu torpedo jako obły prostopadłościan na kółkach. Na prawo od kadzi i hali lejniczej, znajduje się kanciasty eliptyczny element do którego doprowadzona jest rura od zaworu upustowego. Opisany jest jako odpylnia statyczna. W jej środku od góry do dołu kolor zmienia się z pomarańczowego na niebieski, znajdują się tam też czarne kropki. Na szczycie odpylni znajduje się poziome prostokątne wyprowadzenie kierujące się w prawo, a obok niego znajduje się strzałka w prawo z napisem do odpylania mokrego.

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych
Gra edukacyjna Dobór maszyn i urządzeń do procesów metalurgicznychD1A411Ru4Gra edukacyjna Dobór maszyn i urządzeń do procesów metalurgicznych
Program ćwiczeniowy do projektowania Procesy metalurgiczneD14j6lKNCProgram ćwiczeniowy do projektowania Procesy metalurgiczne
Interaktywne materiały sprawdzająceDSByLdYddInteraktywne materiały sprawdzające

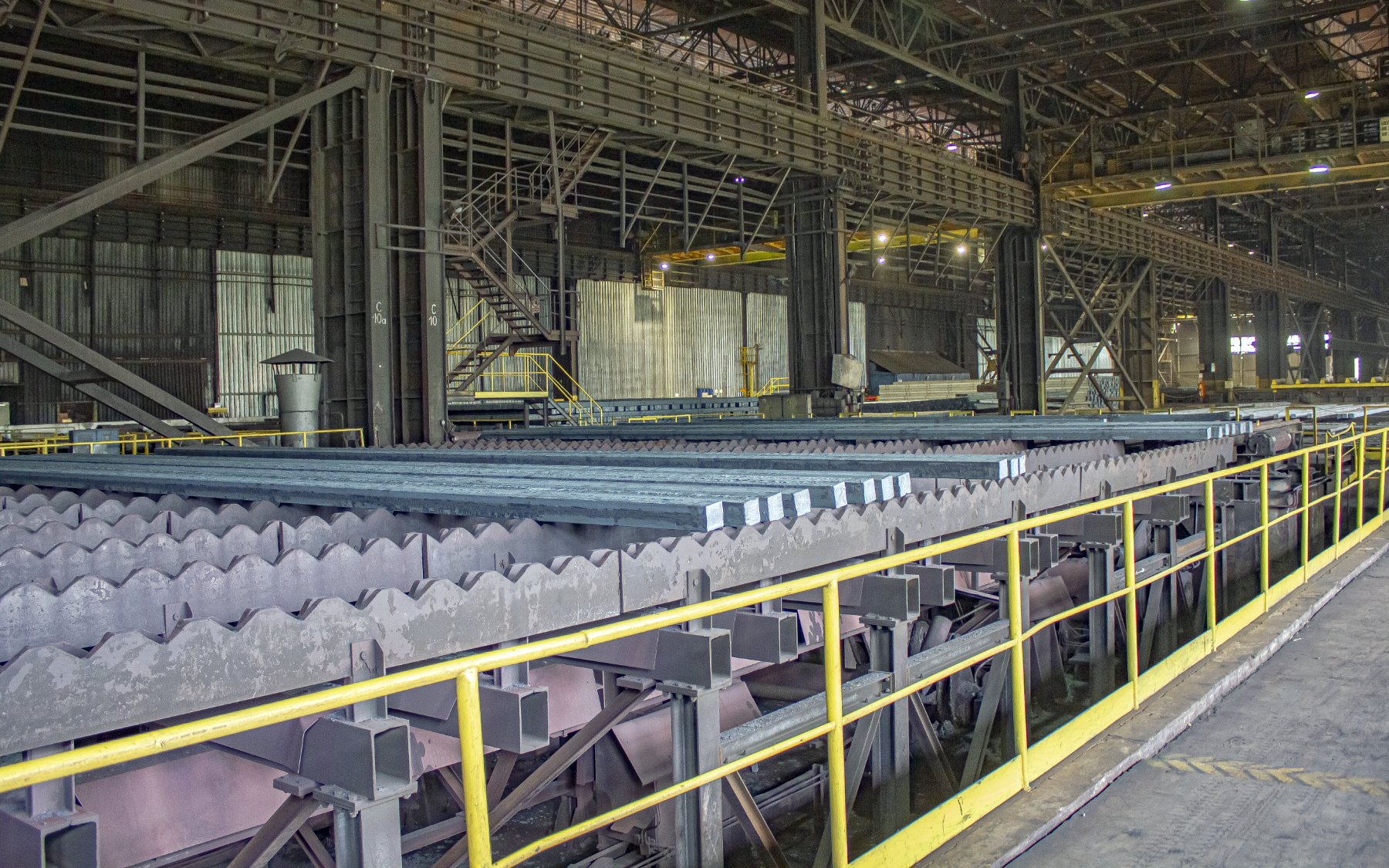

zakrzepnięta stalstalstal w postaci pasma o określonym przekroju kwadratowym lub prostokątnym i określonej długości, po procesie ciągłego odlewaniaciągłe odlewanie staliciągłego odlewania. Jest materiałem wsadowym do procesów przeróbki plastycznej

RM6WBLnPXsGH7

Fotografia przedstawia halę produkcyjną na której chłodzi się odlane wlewki, czyli długie pręty o prostokątnym przekroju. Na obrazku widać paręnaście wlewków na urządzeniu transportowym, składającym się z ząbkowanych blach umieszczonych tak, że przekrój prętów jest równoległy do płaszczyzny blach, a krawędzie wlewków idealnie pasują do krawędzi ząbków blachy. Przesuwając odpowiednio blachy, wlewki przesuwane są dalej po linii produkcyjnej.

Gra edukacyjna Dobór maszyn i urządzeń do procesów metalurgicznychD1A411Ru4Gra edukacyjna Dobór maszyn i urządzeń do procesów metalurgicznych
Program ćwiczeniowy do projektowania Procesy metalurgiczneD14j6lKNCProgram ćwiczeniowy do projektowania Procesy metalurgiczne

fizyczne cechy materiału wynikające ze składu chemicznego i historii przeróbki plastycznej i obróbki cieplnej. Do własności mechanicznych zalicza się:

1. Umowna granica plastyczności Rp0,2 (MPa);

2. Wytrzymałość na rozciąganie Rm (MPa);

3. Wydłużenie (%)współczynnik ciągnienia (współczynnik wydłużenia)Wydłużenie (%);

4. Moduł Younga (MPa)

5. Udarność;

6. Odporność ogniowa;

7. Wytrzymałość na pełzanie;

8. Wytrzymałość zmęczeniowa;

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych

współczynnik charakteryzujący proces ciągnieniaciągnienieciągnienia określają stopień wydłużenia materiału

$\lambda=\frac{l_k}{l_o}\lambda=\frac{S_o}{S_k}\lambda=\left(\frac{D_o}{D_k}\right)^2$

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych

proces przeróbki plastycznej polegający przepchnięciu metalu zamkniętego w pojemniku przez otwór w matrycy. Kształt wyrobu gotowego odpowiada kształtowi matrycy

Film edukacyjny Raport z procesów metalurgicznychDKnWAQuJSFilm edukacyjny Raport z procesów metalurgicznych
Program ćwiczeniowy do projektowania Procesy metalurgiczneD14j6lKNCProgram ćwiczeniowy do projektowania Procesy metalurgiczne

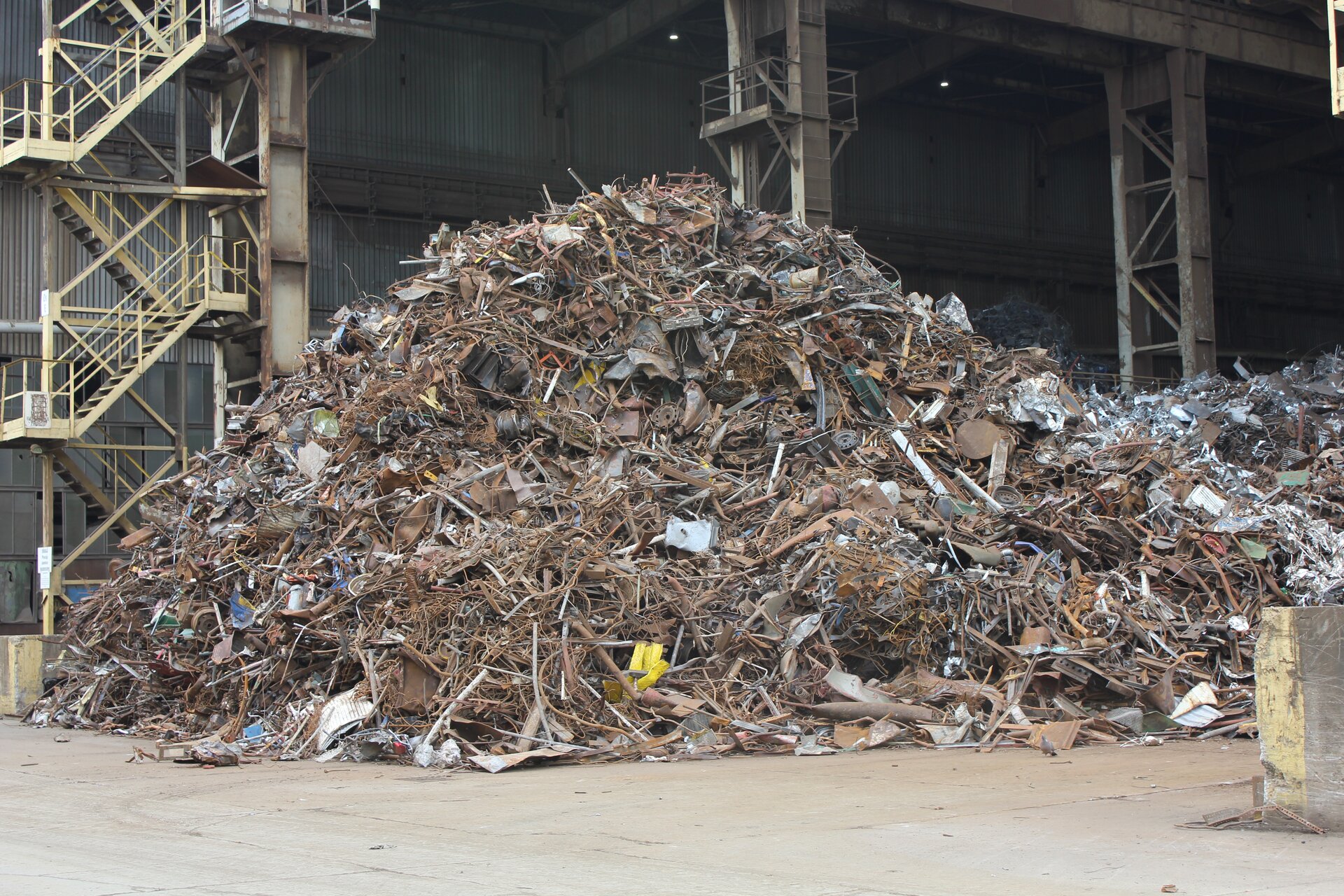

stalowestalstalowe elementy przeznaczone do ponownego wykorzystania w procesach stalowniczych

RgNs6rPxrCvd4

Obrazek jest fotografią sterty złomu, wysoka jest na około pięć metrów, składa się z metalowych, zardzewiałych i starych elementów.
