Zbudowana z trzech sekcji: podającej, która dostarcza podłoża drukowegopodłoże drukowepodłoża drukowego do sekcji drukującej, drukującej oraz wyprowadzającej. Służy do druku pośredniego, do którego używa się farb mazistych i gęstych, a drukuje głównie na podłożachpodłoże drukowepodłożach chłonnych, np. na papierze czy kartonie. Arkuszowe maszyny offsetowedruk offsetowyoffsetowe służą do drukowania w formatachformat papieruformatach od A4 do A0. Zakres gramaturygramaturagramatury drukowanych materiałów to od 40 do 300 g/m², a dla niektórych maszyn aż do 2 mm grubości kartonów i tektur. Prędkość drukowania to od 10 000 do 12 000 odbitek/godzinę, a w przypadku maszyn wysokowydajnych aż do 17 500 odbitek/godzinę.

R10WcoghAa5pk

Grafika przedstawia poglądowo arkuszową maszynę offsetową w ujęciu z ukosa. Maszyna ma układ szeregowy, jest zbudowana z sześciu zespołów drukująco‑farbowych. Na przodzie maszyny widoczny jest samonakładak ze stołem podającym, u góry którego znajduje się panel sterujący maszyną.

• Program ćwiczeniowy - Dobór maszyn i materiałów do procesów drukowaniaDKRVYJD0qProgram ćwiczeniowy - Dobór maszyn i materiałów do procesów drukowania

• Źródło: Paweł Pierzchalski, Przygotowanie form oraz drukowanie technikami płaskimi 311[28].Z3.02. Poradnik dla ucznia, Instytut Technologii Eksploatacji – Państwowy Instytut Badawczy, Radom 2007.

Skrót od Bezpieczeństwo i Higiena Pracy. Jest to zestaw zasad i norm regulujących pracę w bezpiecznych oraz higienicznych warunkach. BHP odnosi się do bezpieczeństwa fizycznego, środowiskowego oraz zdrowia psychicznego pracownika, a także identyfikuje różne zagrożenia związane z pracą na określonym stanowisku pracy oraz wskazuje jakie rozwiązania mogą zapobiegać potencjalnym zagrożeniom i minimalizować ich skutki.

• Sekwencje filmowe - Jak wygląda planowanie produkcji w poligrafiiD13i0ZsGgSekwencje filmowe - Jak wygląda planowanie produkcji w poligrafii

• Źródło: Strona internetowa CIOP PIB, Portal informacyjny o obowiązujących przepisach BHP, https://m.ciop.pl/CIOPPortalWAR/appmanager/ciop/mobi?_nfpb=true&_pageLabel=P38800388891479904269856 [dostęp 15.02.2023 r.].

Inaczej przegniatanie. Bigowanie wykonuje się w celu łatwiejszego złamywania wyrobów papierowych i tektur. Służy do tego bigówkabigówkabigówka, która może być wyposażona w narzędzia bigujące listwowe lub rolkowe.

Rm6dNPFIWUPBg

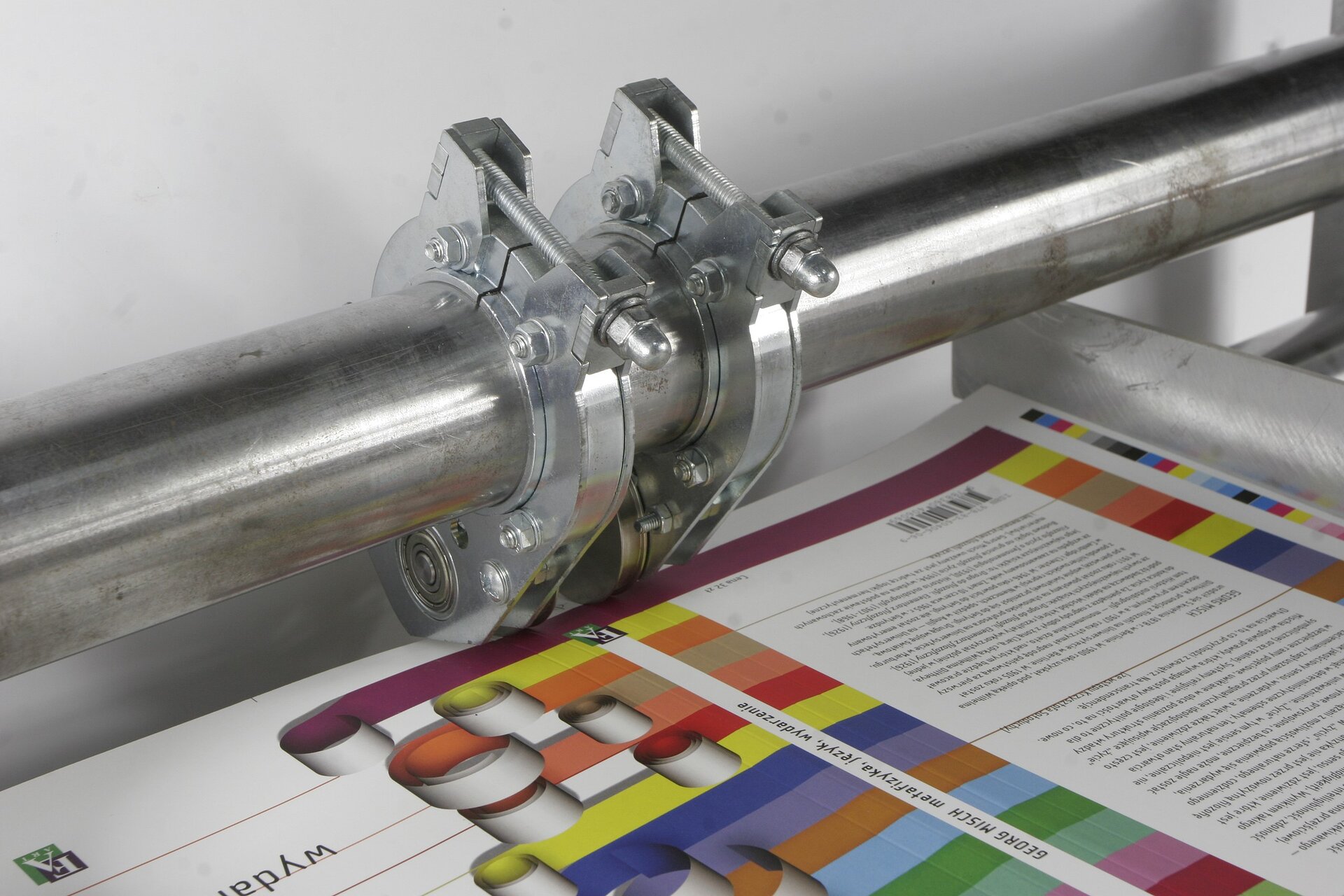

Zdjęcie przedstawia przykładowy półautomat do bigowania. Na pierwszym planie widoczne jest zadrukowane podłoże, ułożone na stole. W tle widoczna jest stalowa rura biegnąca w poziomie, na której znajdują się dwa pierścienie, które dotykają podłoża drukowego.

• Symulator - Projektowanie procesów w poligrafiiDbuwmJm3NSymulator - Projektowanie procesów w poligrafii

• Źródło: Strona internetowa JKB PRINT, Bigowanie – czym jest i kiedy się je stosuje?, https://www.jkbprint.pl/blog/bigowanie-czym-jest [dostęp 15.02.2023 r.].

Urządzenie introligatorskie do przegniatania (bigowaniabigowaniebigowania) wyrobów papierowych i tektur w celu ich łatwiejszego złamywania. Bigówki mogą być wyposażone w narzędzia bigujące listwowe lub rolkowe.

R1S3UzkilBfdz

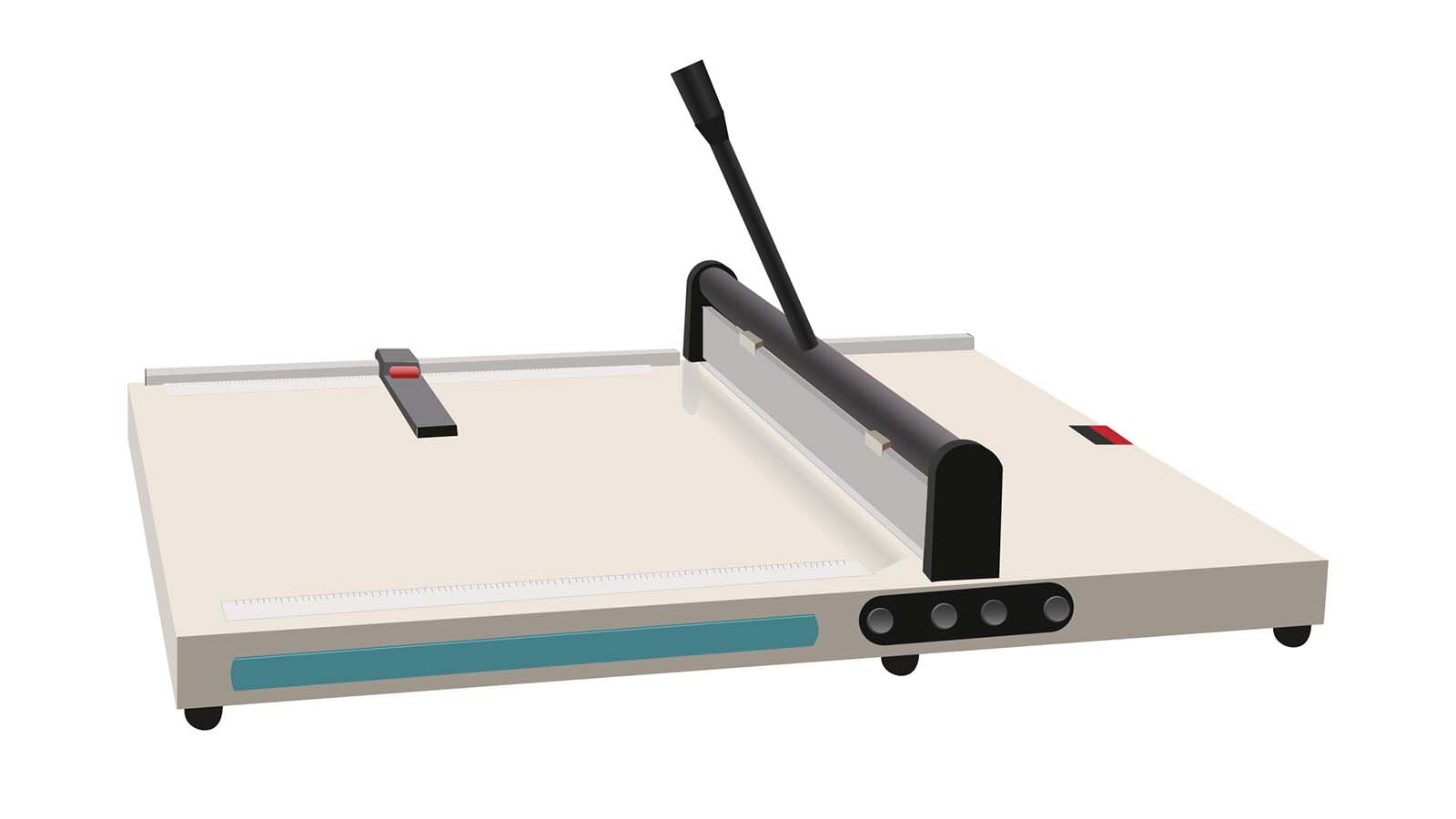

Grafika przedstawia bigówkę. Jej podstawą jest metalowy, biały blat roboczy, na który kładzie się materiał do zbigowania. Frontowa część podstawy wyposażona jest w cztery przyciski. Nad blatem roboczym znajduje się ruchoma stalowa belka na której zamontowana jest wkładka przegniatająca, do której od góry przymocowany jest uchwyt do bigowania.

• Program ćwiczeniowy - Dobór maszyn i materiałów do procesów drukowaniaDKRVYJD0qProgram ćwiczeniowy - Dobór maszyn i materiałów do procesów drukowania

• Źródło: Strona internetowa JKB PRINT, Bigowanie – czym jest i kiedy się je stosuje?, https://www.jkbprint.pl/blog/bigowanie-czym-jest [dostęp 15.02.2023 r.].

Skrót od ang. Cyan‑Magenta‑Yellow‑Black, czyli cyjan‑magenta‑żółty‑czarny. Zestaw 4 bazowych kolorów farb używanych w różnorodnych technikach drukarskich, zarówno analogowych, jak i cyfrowych.

RcjGFUJ2JjdS8

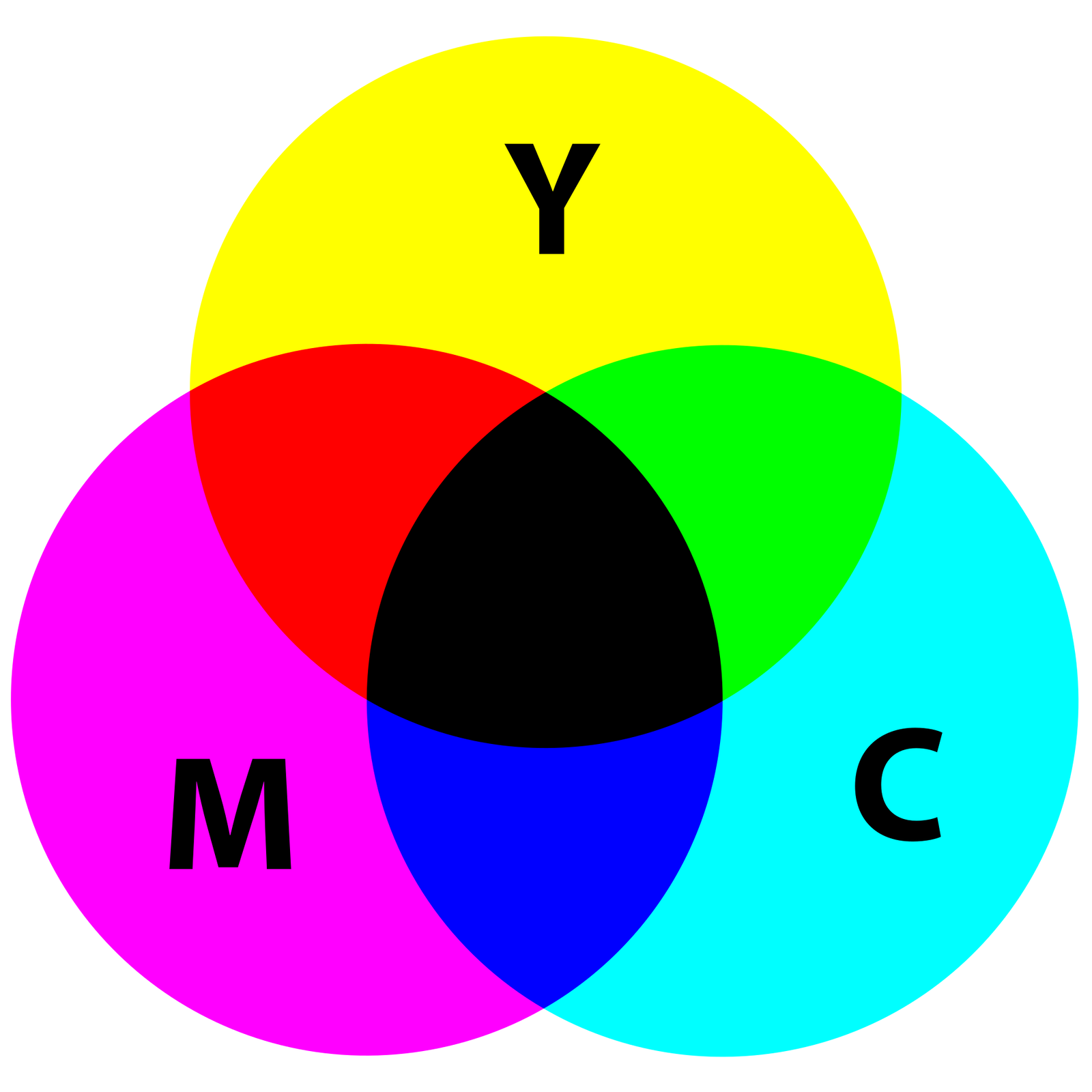

Grafika przedstawia nakładanie się kolorów C M Y K w poligrafii. Trzy koła w kolorze żółtym, magenta i cyjanowym, nachodzą na siebie tak, że fragmenty kół kolorów żółtego i magenta dają kolor czerwony, fragmenty kół kolorów żółtego i cyjanowego dają kolor zielony, fragmenty kół kolorów magenta i cyjanowego dają kolor niebieski. Na samym środku, w miejscu nachodzenia na siebie wszystkich kolorów, znajduje się kolor czarny. Na kole w kolorze żółtym widoczna jest czarna litera Y, na kole w kolorze magenta – litera M, na kole w kolorze cyjanowym – litera C.

• Sekwencje filmowe - Jak wygląda planowanie produkcji w poligrafiiD13i0ZsGgSekwencje filmowe - Jak wygląda planowanie produkcji w poligrafii

• Źródło: Strona internetowa Wikipedia.org, definicja hasła „CMYK”, https://pl.wikipedia.org/wiki/CMYK [dostęp 15.02.2023 r.].

(skrót od ang. Computer‑to‑Film)

Nazwa technologii naświetlanianaświetlarkanaświetlania form drukowychforma drukowaform drukowych z zastosowaniem klisz fotograficznych. Obraz zapisany w postaci cyfrowej jest naświetlany na kliszach, które następnie służą do wykonania formy drukowejforma drukowaformy drukowej z zastosowaniem kopioramy stykowej. Technologia ta jest coraz rzadziej stosowana w druku offsetowym, natomiast częściej w technologii fleksograficznejdruk fleksograficznyfleksograficznej czy tampondrukowejtampondruktampondrukowej.

R158ACZcfKJQ6

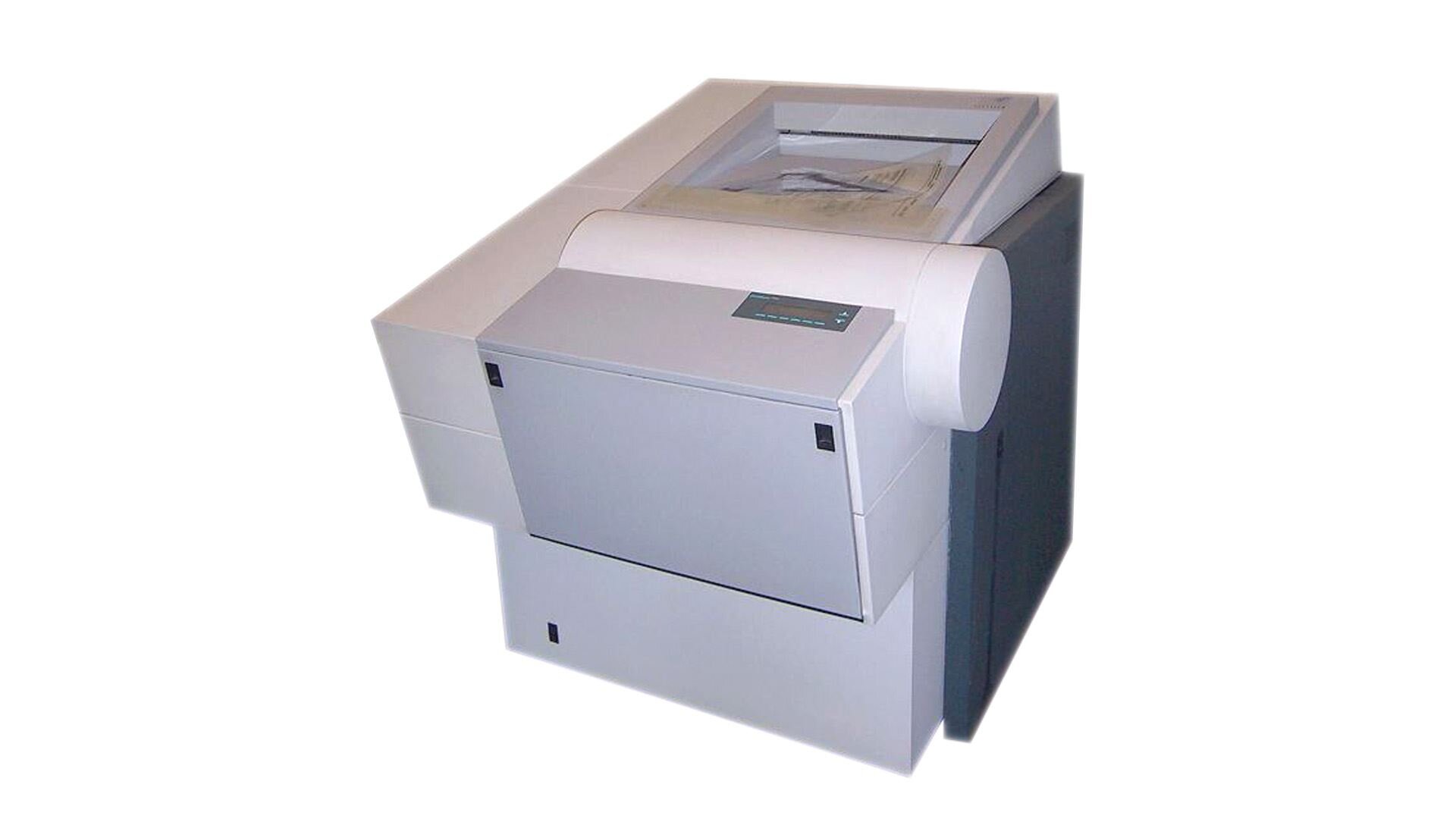

Zdjęcie przedstawia przykładową naswietlarkę typu CtF. Widać przód, bok i górę maszyny.

• Sekwencje filmowe - Jak wygląda planowanie produkcji w poligrafiiD13i0ZsGgSekwencje filmowe - Jak wygląda planowanie produkcji w poligrafii

• Źródło: Strona internetowa Wikipedia.org, definicja hasła „CtF”, https://pl.wikipedia.org/wiki/Computer_to_film [dostęp 15.02.2023 r.].

(skrót od ang. Computer‑to‑Plate)

Nazwa technologii bezpośredniego naświetlania form drukowychforma drukowaform drukowych, bez stosowania klisz fotograficznych. Płyty offsetowe są naświetlane laserowo, z wykorzystaniem urządzeń zwanych naświetlarkaminaświetlarkanaświetlarkami, bezpośrednio ze zripowanych plików cyfrowych.

RdWwiOPHDsB7Y

Zdjęcie przedstawia poglądowo przykładową naświetlarkę bębnową CtF w ujęciu z boku. Widoczne jest szare urządzenie, składające się z dwóch części, zbudowane z RIP oraz z komory z laserem naświetlającym.

• Sekwencje filmowe - Jak wygląda planowanie produkcji w poligrafiiD13i0ZsGgSekwencje filmowe - Jak wygląda planowanie produkcji w poligrafii

• Źródło: Strona internetowa Avargraf.pl, Termiczna naświetlarka do płyt CTP Kodak Trendsetter VLF Q2400/Q3600, https://www.avargraf.pl/katalog-produktow/maszyny-do-przygotowalni/naswietlarki/588-termiczna-naswietlarka-do-plyt-ctp-kodak-trendsetter-vlf-q2400q3600 [dostęp 15.02.2023 r.].

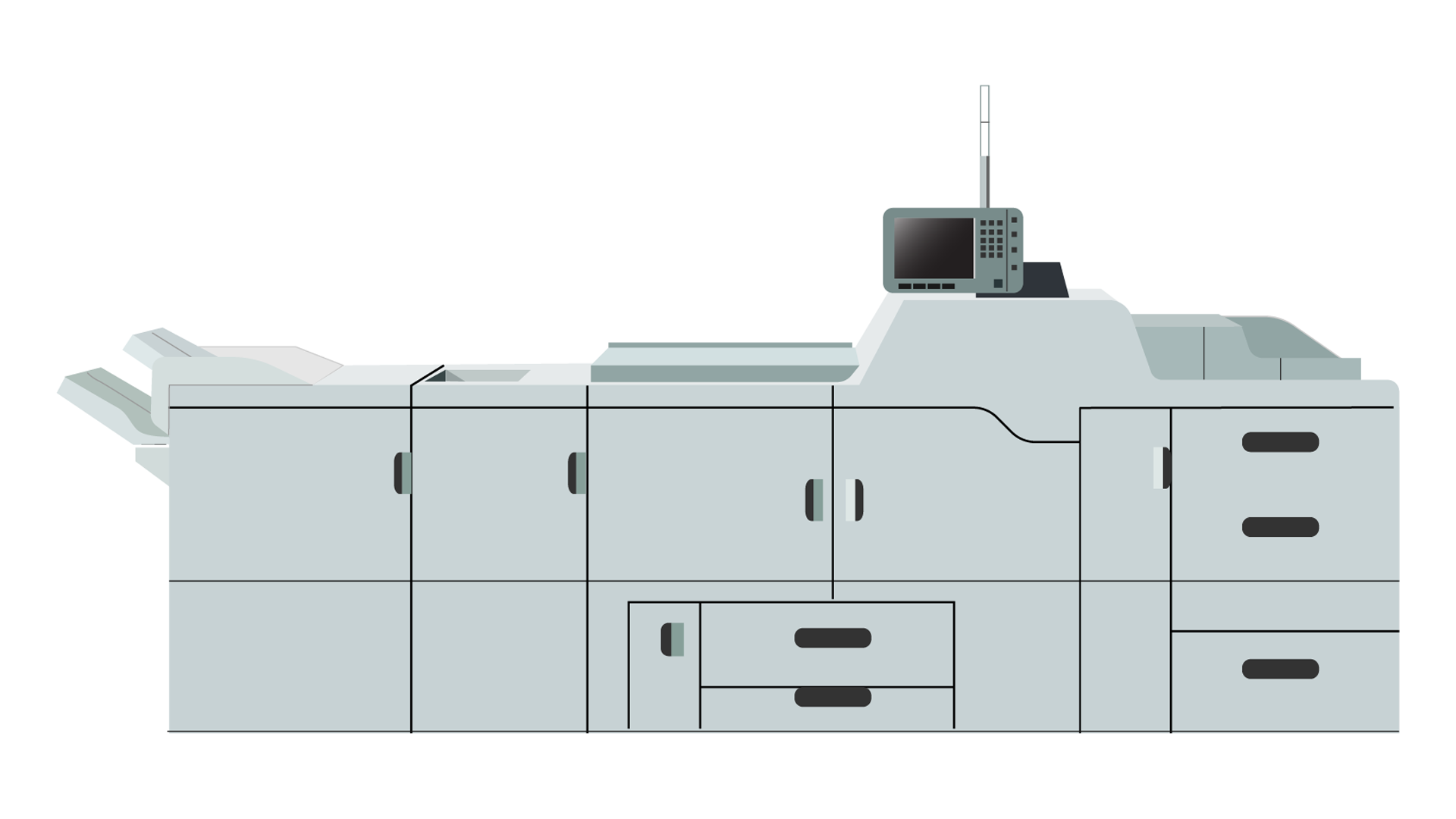

Maszyny do druku cyfrowego produkcyjnego cechuje możliwość pracy w trybie ciągłym, z obciążeniem miesięcznym na poziomie minimum 300 000 odbitek. Są wyposażone w mechanizmy rozdmuchu stosu arkuszy, system podawania arkuszy za pomocą taśmy ssącej, komplet rolek pobierających odpowiednio dopasowanych do różnych rodzajów podłoży drukowychpodłoże drukowepodłoży drukowych (gramaturagramaturagramatura i formatformat papieruformat), mają możliwość precyzyjnego spasowania obustronnego nadruku, system zarządzania barwą. Cyfrowe maszyny drukujące dzielimy na arkuszowe i zwojowe. Wykorzystują one technologię CtPrint (skrót od ang. Computer‑to‑Print), czyli od komputera do cyfrowej maszyny drukującej, która polega na tym, że drukowanie odbywa się bezpośrednio z pliku cyfrowego przekazywanego do maszyny drukującej.

R8Xk6FYRBlCFe

Grafika przedstawia poglądowo cyfrową maszynę drukującą w ujęciu z boku. Maszyna złożona jest z kilku części, których podział widoczny jest na bocznej ścianie i które mają układ szeregowy. Każdy z elementów zaznaczony jest czarnymi liniami i ma czarne poziome lub pionowe prostokątne pola symbolizujące uchwyty. Po prawej stronie widoczna jest część ze stołem podawczym, pośrodku elementy drukujące, zaś po lewej stół odbiorczy. W górnej części po prawej stronie widoczny jest czarny ekran z panelem sterującym.

• Symulator - Projektowanie procesów w poligrafiiDbuwmJm3NSymulator - Projektowanie procesów w poligrafii

• Źródło: Strona internetowa HEIDELBERG, PDF, Poradnik drukarza cyfrowego, https://www.heidelberg.com/pl/media/local_media/promotions/2019_5/Poradnik_drukarz_cyfrowego_www.pdf [dostęp 15.02.2023 r.]. Plik pdf o rozmiarze 4,34 MB w języku polskim.

Przedsiębiorstwo produkcyjne ukierunkowane na produkcję wyrobów drukowanych, takich jak akcydensy (np.: wizytówki, katalogi, plakaty, bilety, mapy, opakowania), książki i czasopisma, opakowania, reklamy wielkoformatowe itp. Zależnie od technologii stosowanej w zakładzie możemy wyróżnić np. drukarnie offsetowe, fleksograficznedruk fleksograficznyfleksograficzne, cyfrowe, sitodrukowe itd.

R9SMVPAiTuy9R

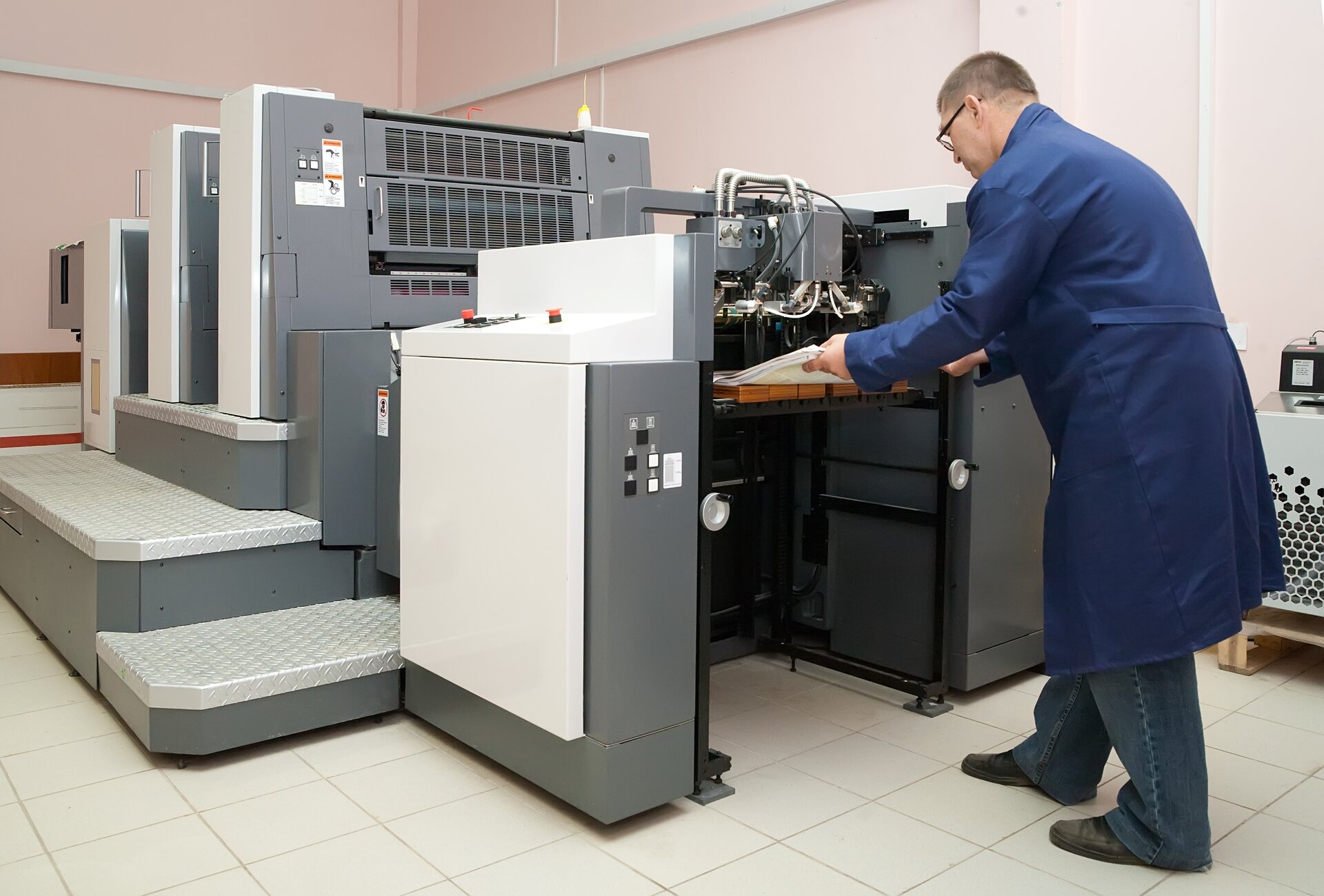

Zdjęcie przedstawia mężczyznę układającego stos arkuszy na samonakładak w arkuszowej offsetowej maszynie drukującej. Widoczna jest maszyna arkuszowa offsetowa w ujęciu z ukosa, w przedniej części widoczny jest samonakładak, przed którym stoi pochylony mężczyzna trzymający w ręku arkusze podłoża drukowego, które układa na stole podawczym samonakładaka. W dalszej części widoczne są zespoły drukujące maszyny.

• Sekwencje filmowe - Jak wygląda planowanie produkcji w poligrafiiD13i0ZsGgSekwencje filmowe - Jak wygląda planowanie produkcji w poligrafii

• Źródło: Strona internetowa JKB Print, Poligrafia — co to jest i czym się zajmuje, https://www.jkbprint.pl/blog/poligrafia-co-to [dostęp 15.02.2023 r.].

Popularna technika drukarska zaliczana do technik wypukłych, bezpośrednich, polegająca na tym, że obraz z wypukłej, elastycznej formy drukowejforma drukowaformy drukowej, wykonanej z fotopolimerów, w której miejsca drukujące są wyżej od miejsc niedrukujących, jest przenoszony bezpośrednio na podłoże drukowepodłoże drukowepodłoże drukowe. Fleksografia jest stosowana powszechnie w druku np. etykiet, opakowań giętkich, zadruku tektury falistej, a także materiałów z bibuł (np. chusteczek czy serwetek).

RHczjeiwvBUux

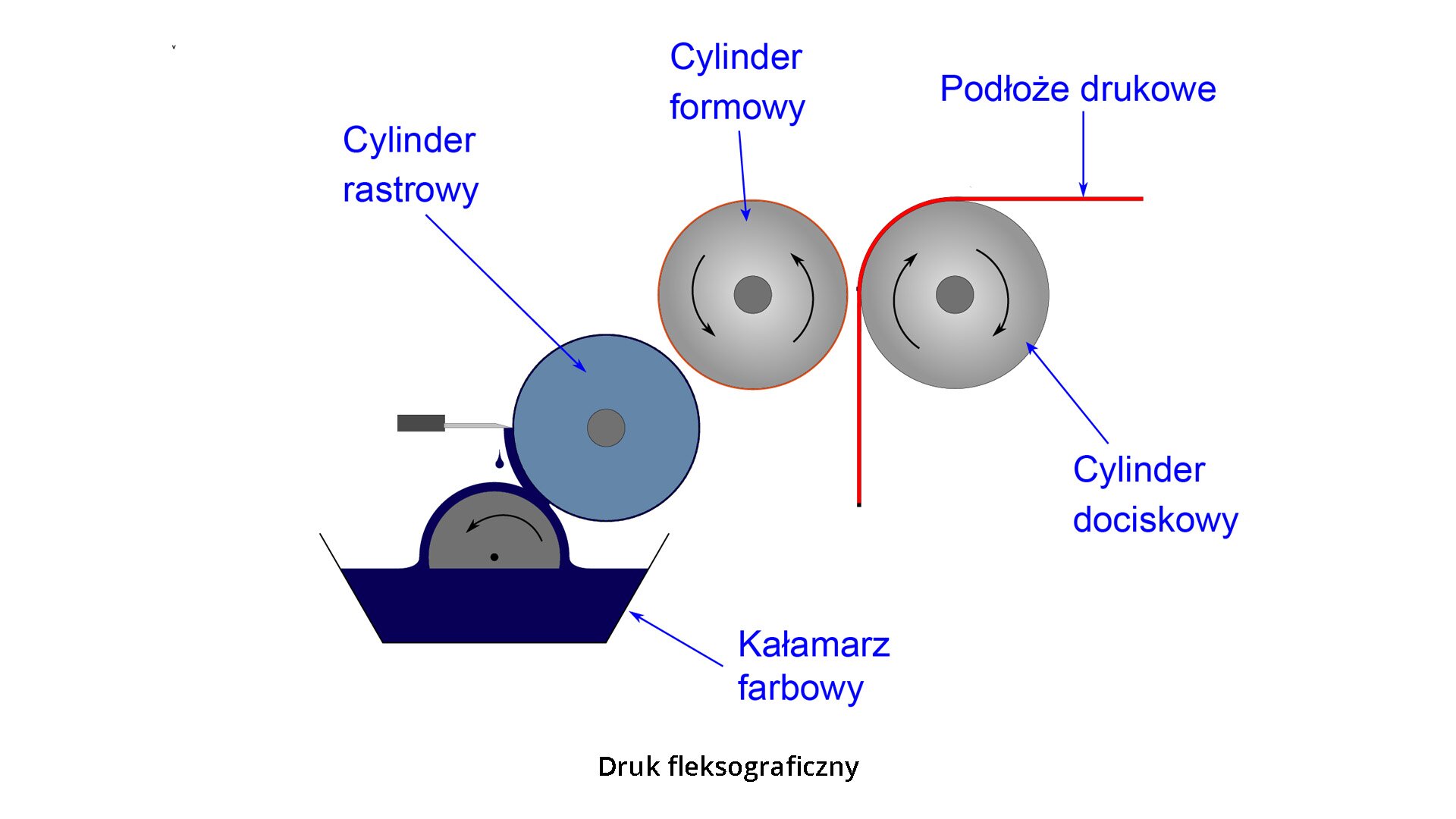

Grafika przedstawia poglądowo schemat procesu druku fleksograficznego (widok z boku), który opiera się na systemie cylindrów, przenoszących farbę z kałamarza farbowego, na cylinder rastrowy, następnie na cylinder formowy, który nanosi farbę na podłoże drukowe (zaznaczone czerwoną linią) doprowadzane cylindrem dociskowym.

• Program ćwiczeniowy - Obliczenia poligraficzneDcWUAgLN4Program ćwiczeniowy - Obliczenia poligraficzne

• Źródło: Strona internetowa Anifilex, Czym charakteryzuje się druk fleksograficzny?, https://aniflex.pl/component/content/article?id=108:czym-charakteryzuje-sie-druk-fleksograficzny&Itemid=101 [dostęp 15.02.2023 r.].

Popularna technika drukarska zaliczana do technik płaskich, pośrednich. Obraz z płaskiej formy drukowejforma drukowaformy drukowej, w której miejsca drukujące i niedrukujące są na tym samym poziomie, jest przenoszony na podłożepodłoże drukowepodłoże za pośrednictwem cylindra pośredniego z zamontowanym na nim obciągiem offsetowym.

R78exzJum5gBX

Zdjęcie przedstawia poglądową arkuszową maszynę drukującą, z podłożem drukowym w formie arkusza, na którym wykonywany jest druk. Widoczne są stalowe cylindry i część mechanizmu maszyny drukującej.

• Program ćwiczeniowy - Obliczenia poligraficzneDcWUAgLN4Program ćwiczeniowy - Obliczenia poligraficzne

• Źródło: Strona internetowa Avargraf.pl, Termiczna naświetlarka do płyt CTP Kodak Trendsetter VLF Q2400/Q3600, https://www.avargraf.pl/katalog-produktow/maszyny-do-przygotowalni/naswietlarki/588-termiczna-naswietlarka-do-plyt-ctp-kodak-trendsetter-vlf-q2400q3600 [dostęp 15.02.2023 r.].

(skrót od ang. Desktop Publishing)

Ogół operacji służących do przygotowania materiałów graficzno‑tekstowych na komputerze z wykorzystaniem odpowiedniego oprogramowania i urządzeń peryferyjnych jak np. skanery czy naświetlarkinaświetlarkanaświetlarki. Tak przygotowane materiały są następnie powielane przy użyciu analogowych bądź cyfrowych technik drukarskich.

RKqwxvDFRvimC

Zdjęcie przedstawia arkusz ze skalą kolorystyczną (w tonacjach cyjan‑magenta), na którym stoi niewielkich rozmiarów lupka poligraficzna. Lupka złożona jest z dwóch poziomych płaszczyzn – dolnej na której się opiera i górnej, na której zamocowane jest okrągłe szkło powiększające, połączonych ze sobą stelażem.

• Sekwencje filmowe - Jak wygląda planowanie produkcji w poligrafiiD13i0ZsGgSekwencje filmowe - Jak wygląda planowanie produkcji w poligrafii

• Źródło: Strona internetowa Wikipedia.org, definicja hasła „DTP”, https://pl.wikipedia.org/wiki/DTP [dostęp 15.02.2023 r.].

Zwana też matrycą drukarską. Forma drukowa ma zwykle postać płyty z naniesionym obrazem graficznym, który jest przenoszony (pośrednio lub bezpośrednio) przy użyciu farb drukarskich na zadrukowywane podłożepodłoże drukowepodłoże.

RHgvDhhvqJMsw

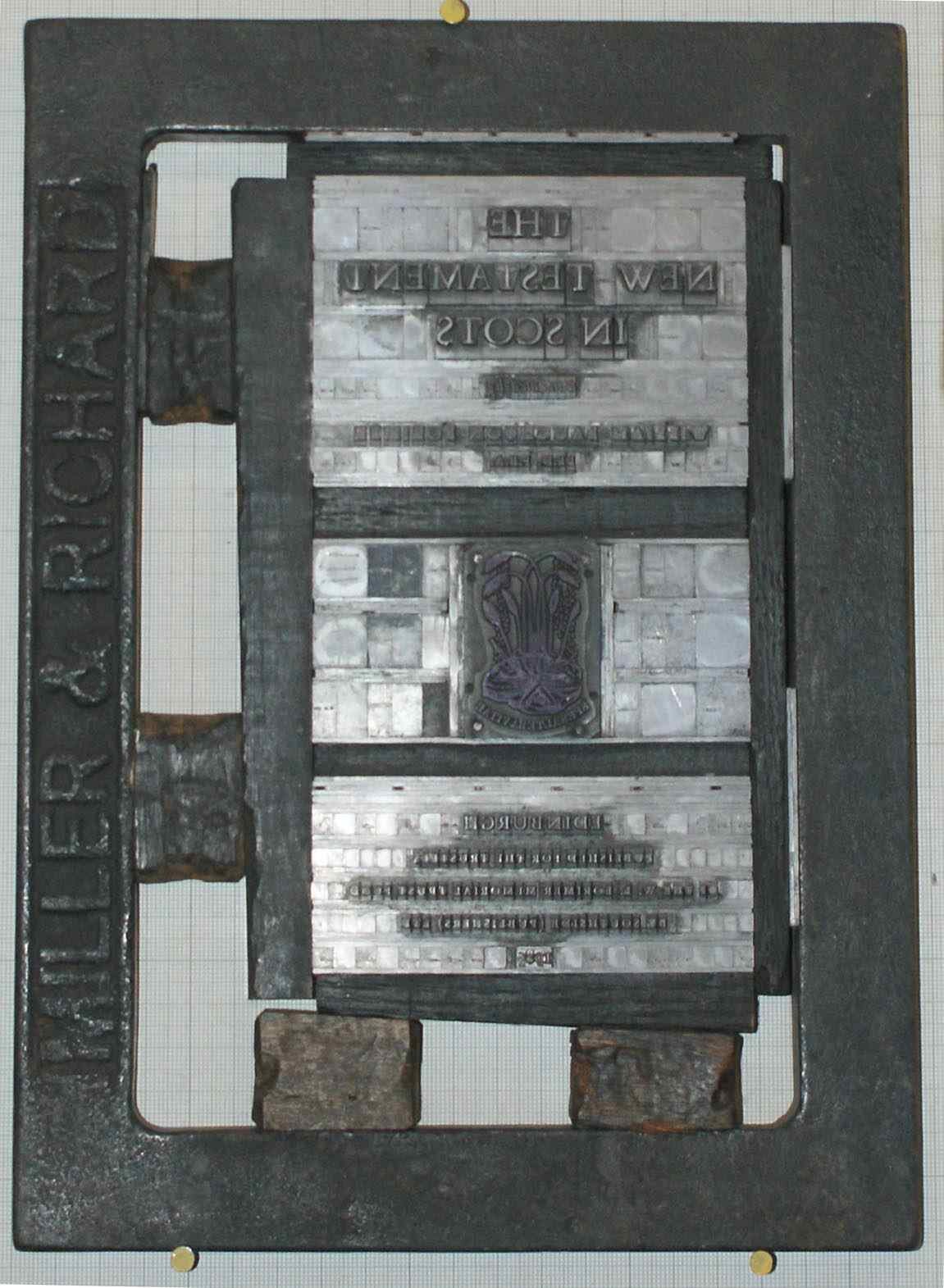

Zdjęcie przedstawia poglądowo formę drukową z projektem karty tytułowej książki. Widoczny jest ciemnoszary prostokąt, w który wpisane są mniejsze szare prostokąty o różnych rozmiarach, z naniesionymi na niej napisami i grafikami.

• Program ćwiczeniowy - Dobór maszyn i materiałów do procesów drukowaniaDKRVYJD0qProgram ćwiczeniowy - Dobór maszyn i materiałów do procesów drukowania

• Źródło: Strona internetowa http://www.bsp.bielsko.pl, PDF, Charakteryzowanie technik drukowania płaskiego, http://www.bsp.bielsko.pl/wp-content/uploads/2014/09/druk-offset.pdf [dostęp 15.02.2023 r.]. Plik pdf o rozmiarze 329 KB w języku polskim.

Ściśle zdefiniowany rozmiar arkusza stosowany w poligrafii. W druku offsetowymdruk offsetowydruku offsetowym dominują formaty z grupy B, np.: B3, B2, B1, B0 oraz z grupy A, np. A3, A2, A1. Przykładowy format B2 ma wymiary 500 x 707 mm. W druku cyfrowym dominują formaty A, szczególnie A4 i A3. Dokładne wymiary poszczególnych formatów są zdefiniowane przez międzynarodową normę ISO 216 oraz pomocniczą ISO 217.

RWBm0zdjTw59r

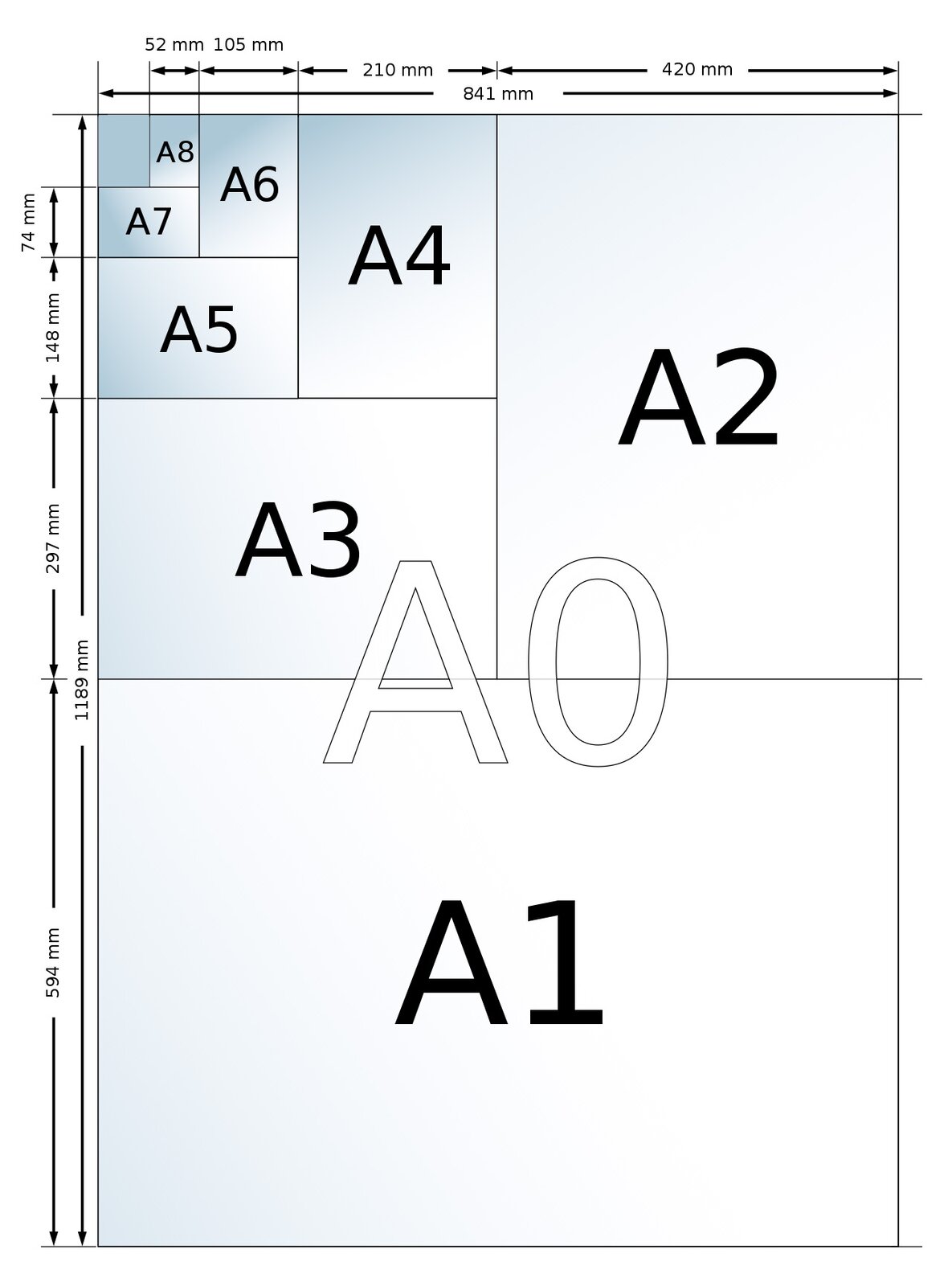

Grafika przedstawia różne wymiary papieru formatu serii A. W prostokąt wpisane są różnej wielkości prostokąty z nazwami formatów od największego A1 do najmniejszego A8. U góry grafiki i po lewej stronie oznaczone są strzałkami poszczególne wymiary formatów i podane ich wartości w milimetrach. Wymiary poszczególnych formatów to: A0 – 841 x 1189 mm; A1 – 594 x 841 mm; A2 – 420 x 594 mm; A3 – 297 x 420 mm; A4 – 210 x 297 mm; A5 – 148 x 210 mm; A6 – 105 x 148 mm; A7 – 74 x 105 mm; A8 – 52 x 74 mm.

• Program ćwiczeniowy - Obliczenia poligraficzneDcWUAgLN4Program ćwiczeniowy - Obliczenia poligraficzne

• Źródło: Strona internetowa Studio eM. Drukarnia cyfrowa, #04. Praktyczna ściąga z rozmiarami do druku, https://drukcyfrowy.krakow.pl/04-tabelka-formatow-iso-plik-pdf-do-druku/ [dostęp 15.02.2023 r.].

Standard zapisu i wyświetlania informacji w pliku danego typu. Rozróżniamy formaty plików graficznych (np. JPEG, TIFF, PSD, PNG, PDFPDFPDF, AI, CDR), dźwiękowych oraz filmowych (np. WAV, AIFF, M4A, MP3).

• Sekwencje filmowe - Jak wygląda planowanie produkcji w poligrafiiD13i0ZsGgSekwencje filmowe - Jak wygląda planowanie produkcji w poligrafii

• Źródło: Strona internetowa psz.praca.gov.pl Serwis Instytucji Pośredniczącej Programu Operacyjnego Wiedza, Edukacja, Rozwój, Formaty plików, https://psz.praca.gov.pl [dostęp 15.02.2023 r.].

Miara odnosząca się do podłożypodłoże drukowepodłoży drukarskich, wyrażona w jednostce g/m2, oznaczający wagę w gramach na metr kwadratowy. Gramatura papieru 250 g/m2 oznacza, że waga 1 arkusza takiego papieru o rozmiarze 1 m2 wynosi 250 gramów.

• Program ćwiczeniowy - Obliczenia poligraficzneDcWUAgLN4Program ćwiczeniowy - Obliczenia poligraficzne

• Źródło: Strona internetowa Studio edytor Drukarni wydawnictwo, Druk cyfrowy, a typy podłoża drukowego, https://www.edytor-studio.pl/blog/druk-cyfrowy-a-typy-podloza-drukowego [dostęp 15.02.2023 r.].

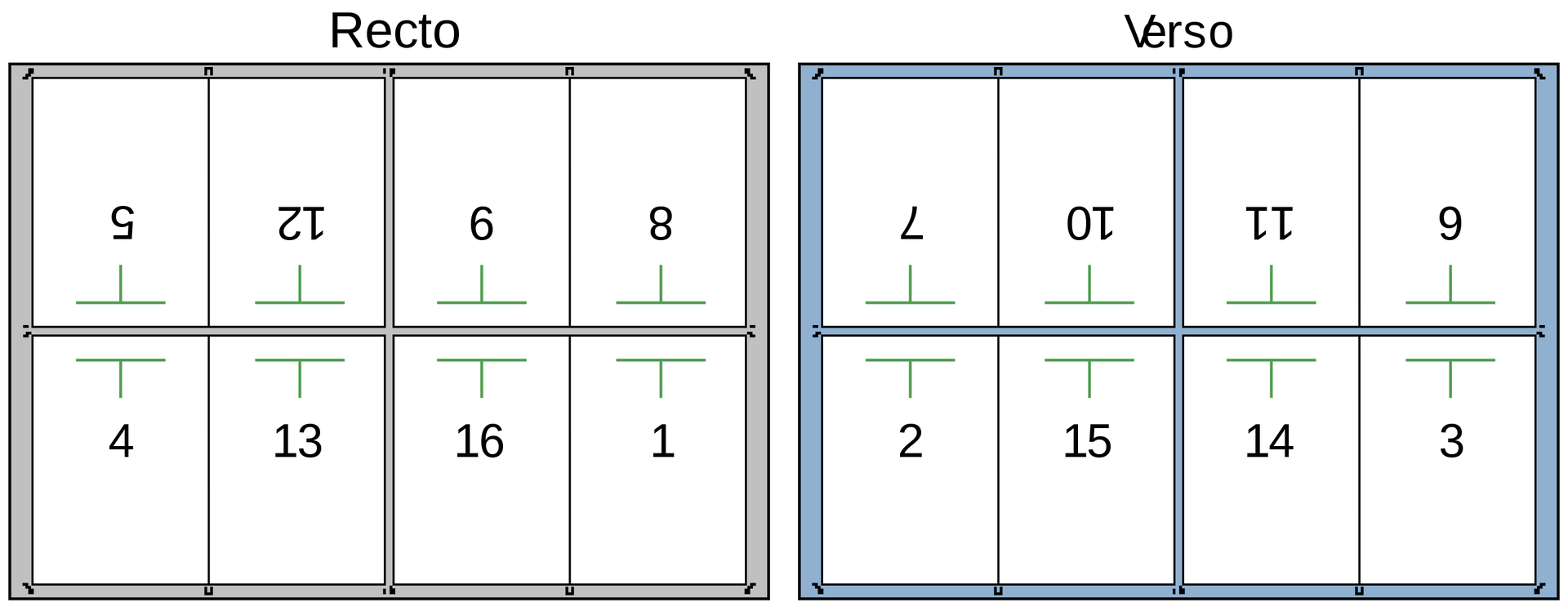

Jedna z operacji poligraficznych, służąca do cyfrowego rozmieszczenia użytków na arkuszu drukarskim. Impozycja jest stosowana wówczas, gdy na większym arkuszu (np. B2) rozmieszczamy mniejsze użytki (np. A4), które muszą być ułożone w taki sposób, aby po wydrukowaniu możliwa była dalsza właściwa obróbka, np. szyciezszywarkaszycie czy złamywanie.

RRSVySbMN6VSi

Grafika przedstawia poglądowo impozycję szesnastostronicowej publikacji na dwóch arkuszach. Po lewej widoczny jest prostokąt w poziomie, z szarymi krawędziami, podzielony na dwa rzędy i cztery kolumny, opisane od lewej, górny rząd: odwrócone 180 stopni cyfry 5, 12, 9 i 8, dolny rząd: 4, 13, 16 i 1. Powyżej napis Recto. Po prawej widoczny jest prostokąt w poziomie, z szarymi krawędziami, podzielony na dwa rzędy i cztery kolumny, opisane od lewej, górny rząd: odwrócone 180 stopni cyfry 7, 10, 11 i 6, dolny rząd: 2, 15, 14 i 3. Powyżej napis Verso.

• Sekwencje filmowe - Jak wygląda planowanie produkcji w poligrafiiD13i0ZsGgSekwencje filmowe - Jak wygląda planowanie produkcji w poligrafii

• Źródło: Kanał internetowy Youtube, CGExpert, AU.54 - Impozycja użytków w programie Impozycjoner, https://www.youtube.com/watch?v=DAHueniivsw [dostęp 15.02.2023 r.].

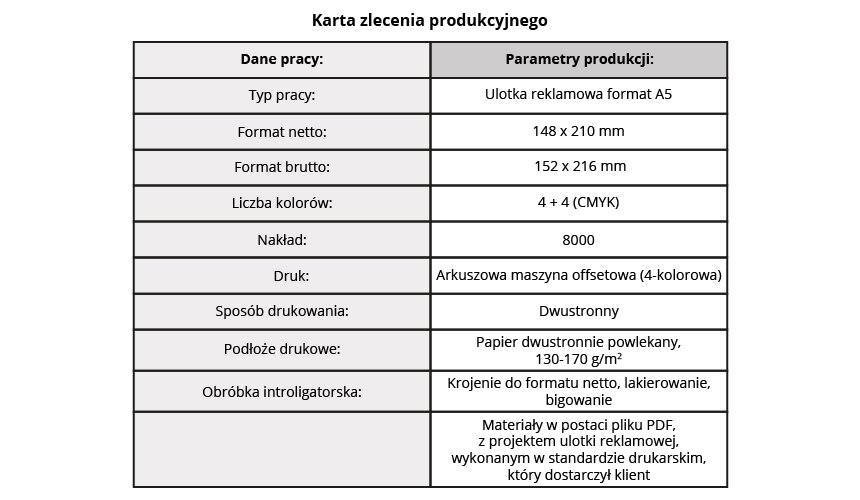

Inaczej karta technologiczna, którą wykonuje się do każdego zlecenia. To dokumentacja, która jest sporządzona na podstawie danych z zamówienia z uwzględnieniem parku maszynowego w określonych działach produkcyjnych drukarnidrukarniadrukarni. Forma graficzna karty technologicznej jest dowolna, ale powinny znaleźć się w niej następujące informacje: numer zlecenia, nazwa lub kod klienta, nazwa pracy, data przyjęcia do realizacji, podstawowe dane technologiczne: nakład arkuszy netto i brutto, formatformat papieruformat, liczba użytków na arkuszu, rodzaj podłoża drukowegopodłoże drukowepodłoża drukowego, liczbę kolorów i sposób drukowania, rodzaj maszyny i ewentualnie liczbę form drukowychforma drukowaform drukowych, konieczność wykonania odbitki próbnej i wydruku impozycyjnegoimpozycjaimpozycyjnego, sposób obróbki introligatorskiej, nakład netto gotowego produktu i ewentualnie sposób jego pakowania.

R1KudhhBZeLq2

Grafika przedstawia przykładową kartę zlecenia produkcyjnego. Widoczna jest karta podzielona na dwie kolumny oraz 11 wersów. Pierwszy wers od góry, lewa kolumna – napis Dane pracy, prawa kolumna – Parametry produkcji. Poniżej wymienione są typ pracy, format netto i brutto, liczba kolorów, nakład, druk, sposób drukowania, podłoże drukowe, obróbka introligatorska.

• Symulator - Projektowanie procesów w poligrafiiDbuwmJm3NSymulator - Projektowanie procesów w poligrafii

• Źródło: Strona internetowa COMARCH ERP XL, Zlecenia produkcyjne, https://pomoc.comarch.pl/xl/index.php/dokumentacja/zlecenia-produkcyjne/ [dostęp 15.02.2023 r.].

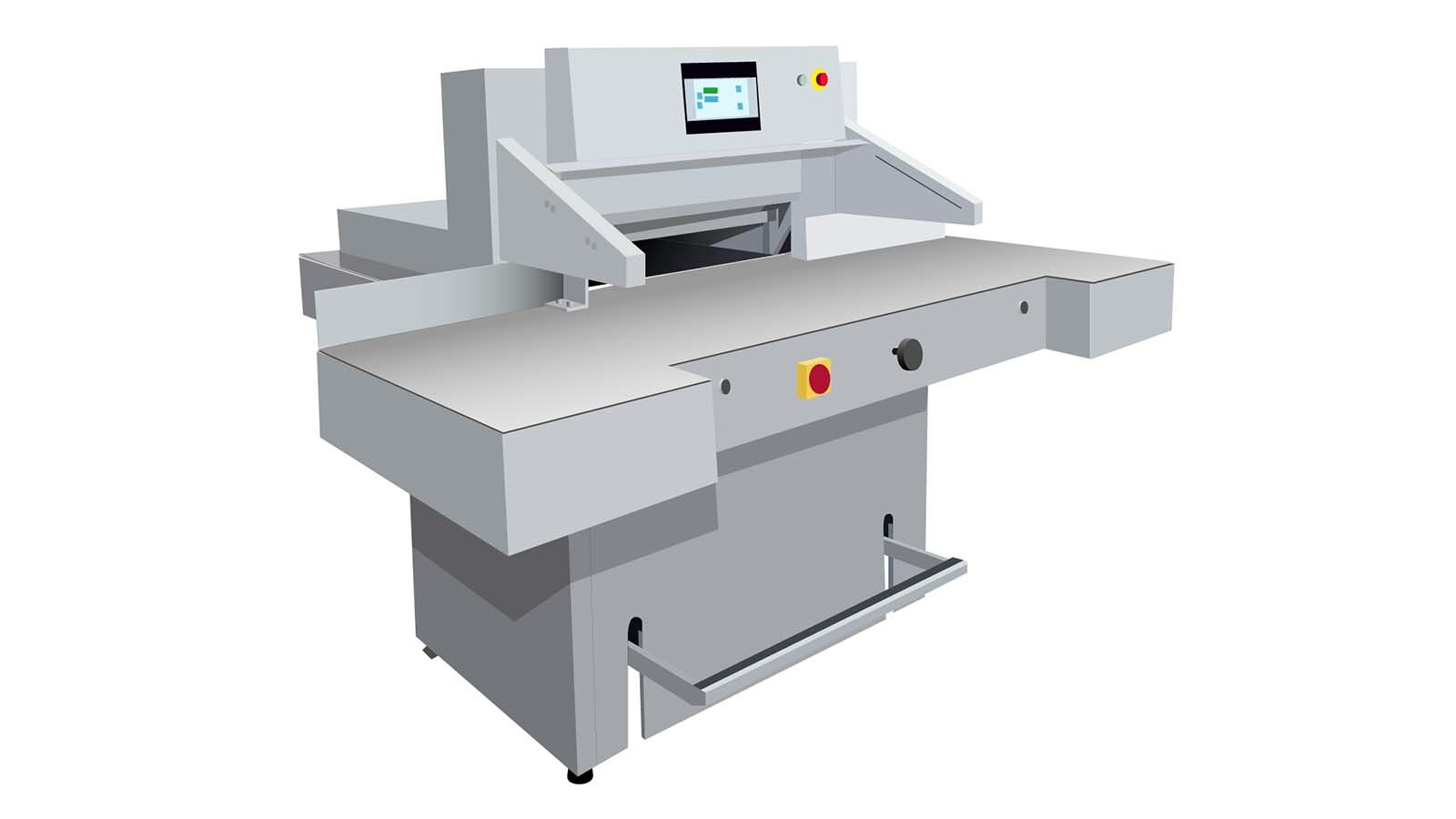

Urządzenie służące do krojenia – przekrawania arkuszy wzdłuż linii prostej. Krajarka jednonożowa przekrawa arkusz za pomocą jednego noża. Krojenie to podstawowa operacja w każdej introligatorni. W wyniku krojenia uzyskuje się pojedyncze użytki. Urządzeniem stosowanym do przekrawania jest krajarka jednonożowa. Linie krojenia są zwykle wyznaczane przez punktury formatowe na formacie brutto, względem których operator ustawia właściwy wymiar.

R2wdE5N7NLT5b

Fotografia przedstawia krajarkę. Maszyna ustawiona jest na czterech wkręcanych nóżkach koloru czarnego o wysokości około od 3 do 4 centymetrów, służących do wypoziomowania urządzenia. Podstawa maszyny jest wykonana z czterech boków złączonych ze sobą pod kątem prostym. Od frontowego boku podstawy wystaje dwuramienny pedał, połączony od frontu stalową rurką pokrytą od góry antypoślizgowym materiałem. Na podstawie maszyny znajduje się szeroki blat roboczy. Za blatem jest niski, szeroki, głęboki otwór na początku którego znajduje się miejsce robocze noża do cięcia materiału. Powyżej dotykowy ekran. Po jego prawej stronie wyłącznik bezpieczeństwa - otoczka przycisku koloru żółtego natomiast sam wyłącznik koloru czerwonego.

• Symulator - Projektowanie procesów w poligrafiiDbuwmJm3NSymulator - Projektowanie procesów w poligrafii

• Źródło: Strona internetowa www.szkolarzem.pl/, PDF, Maszyny i urządzenia do operacji jednostkowych, http://www.szkolarzem.pl/wp-content/uploads/2015/03/Maszyny_liczenie_krojenie_wykraw1.pdf [dostęp 15.02.2023 r.]. Plik pdf o rozmiarze 2,02 MB w języku polskim.

Jedna z metod uszlachetniania polegająca na pokrywaniu powierzchni zadrukowanego podłożapodłoże drukowepodłoża powłoką lakieru o różnej grubości i charakterystyce. Lakierowanie można wykonywać, lakierując całą powierzchnię druku lub wybrane części, jeśli chcemy podkreślić jakiś element i nadać mu specjalne cechy, zwiększyć odporność mechaniczną wydruku, np. na zadrapania czy ścieranie, lub zmienić połysk. Do lakierowania służą lakierówkilakierówkalakierówki lub może być ono wykonywane bezpośrednio w maszynie drukującej.

• Program ćwiczeniowy - Dobór maszyn i materiałów do procesów drukowaniaDKRVYJD0qProgram ćwiczeniowy - Dobór maszyn i materiałów do procesów drukowania

• Źródło: Strona internetowa Drukarnia Amicus Skórcz, Lakierowanie druku - rodzaje i zastosowanie, https://www.amicus-druk.eu/blog/item/34-lakierowanie-druku-rodzaje-i-zastosowanie [dostęp 15.02.2023 r.].

Pokrywanie lakierem wybranego fragmentu lub fragmentów powierzchni zadrukowanego podłożapodłoże drukowepodłoża. LakierowanielakierowanieLakierowanie wybiórcze jest stosowane przykładowo do zróżnicowania połysku, aby podnieść walor estetyczny albo aby pozostawić miejsca niepolakierowane, które następnie zostaną wykorzystywane do połączeń klejowych.

• Program ćwiczeniowy - Dobór maszyn i materiałów do procesów drukowaniaDKRVYJD0qProgram ćwiczeniowy - Dobór maszyn i materiałów do procesów drukowania

• Źródło: Strona internetowa Drukarnia Amicus Skórcz, Lakierowanie druku - rodzaje i zastosowanie, https://www.amicus-druk.eu/blog/item/34-lakierowanie-druku-rodzaje-i-zastosowanie [dostęp 15.02.2023 r.].

Urządzenie służące do zabezpieczania lakierem powierzchni wydruków w celu zwiększenia ich odporności mechanicznej, np. na zadrapania i na czynniki zewnętrzne typu wilgoć. Lakierem może być pokrywana cała powierzchnia druku lub wybrane jego części. Do lakierowanialakierowanielakierowania wydruków najczęściej stosuje się lakiery dyspersyjne (wodne) lub utrwalane światłem UV.

R1B6LrgUfN4ab

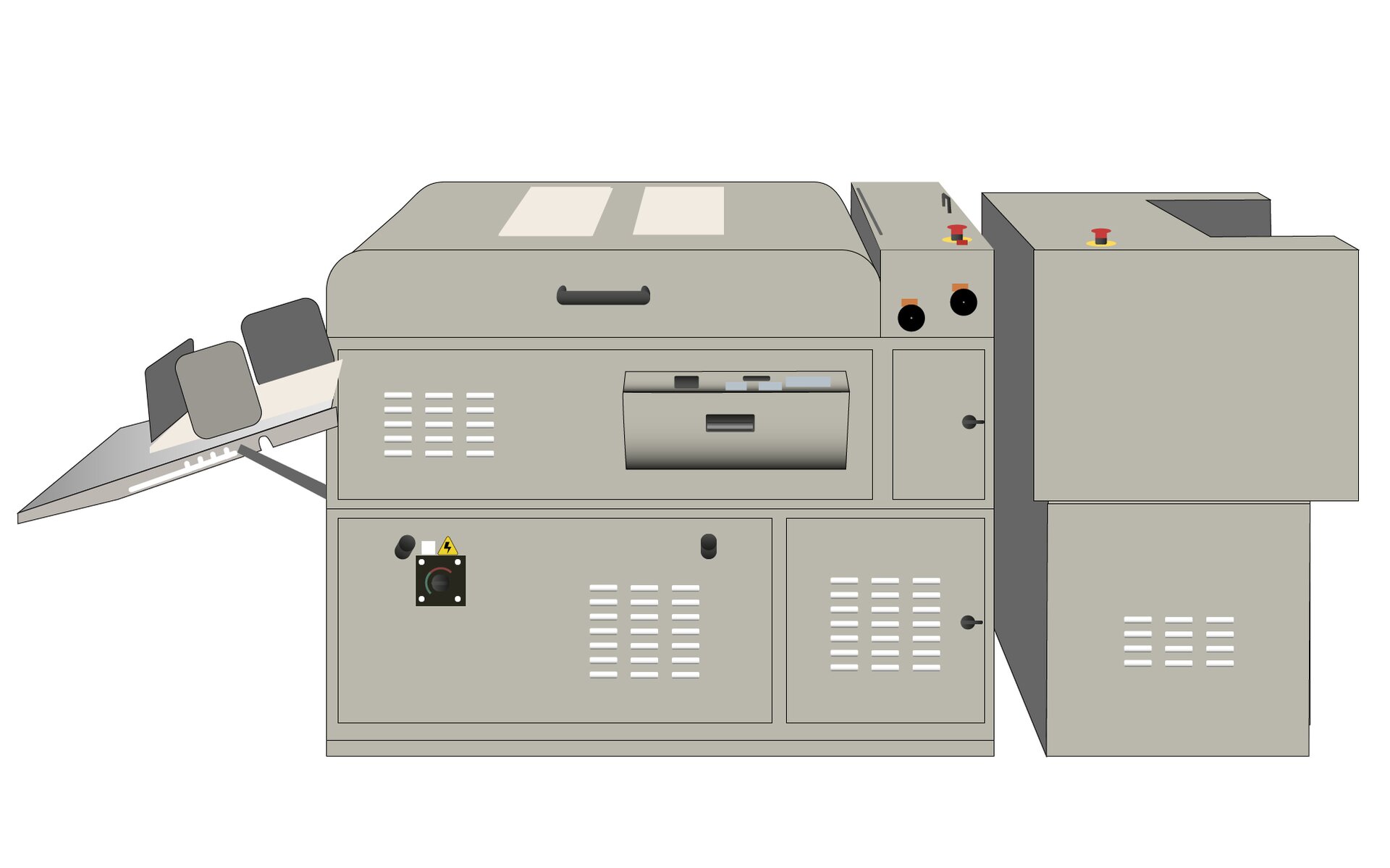

Grafika przedstawia lakierówkę. Urządzenie składa się z dwóch części. Lewy, większy fragment maszyny kształtem przypomina sześcian. Z lewego boku urządzenia odstaje uchylona do góry półka urządzenia oparta na metalowym wsporniku. Od frontu jest zamontowane czworo drzwiczek zamykanych na kluczyk z otworami wentylacyjnymi. Dwoje drzwiczek na dole, dwoje na górze. W lewych dolnych drzwiczkach zamontowany regulator temperatury oraz ponad nim znaczek ostrzegawczy “Uwaga urządzenie pod napięciem”. Drzwiczki powyżej posiadają uchylne do dołu otwór uzupełniający. Powyżej przymocowany do górnej części urządzenia uchwyt. Prawa część urządzenia jest mniejsza od lewej. Jej podstawa wykonana jest na kształt prostopadłościanu. Frontowa ścianka podstawy wyposażona w otwory wentylacyjne. Górna część urządzenia jest nieznacznie większa od podstawy. Od prawej strony wycięcie do odbioru gotowego produktu. Na górnej płaszczyźnie przycisk bezpieczeństwa koloru czerwonego.

• Program ćwiczeniowy - Dobór maszyn i materiałów do procesów drukowaniaDKRVYJD0qProgram ćwiczeniowy - Dobór maszyn i materiałów do procesów drukowania

• Źródło: Strona internetowa EMERGRAF, Lakierówki UV – co warto wiedzieć o nich i o lakierowaniu?, https://emergraf.com.pl/lakierowki-uv-co-warto-wiedziec-o-nich-i-o-lakierowaniu/ [dostęp 15.02.2023 r.].

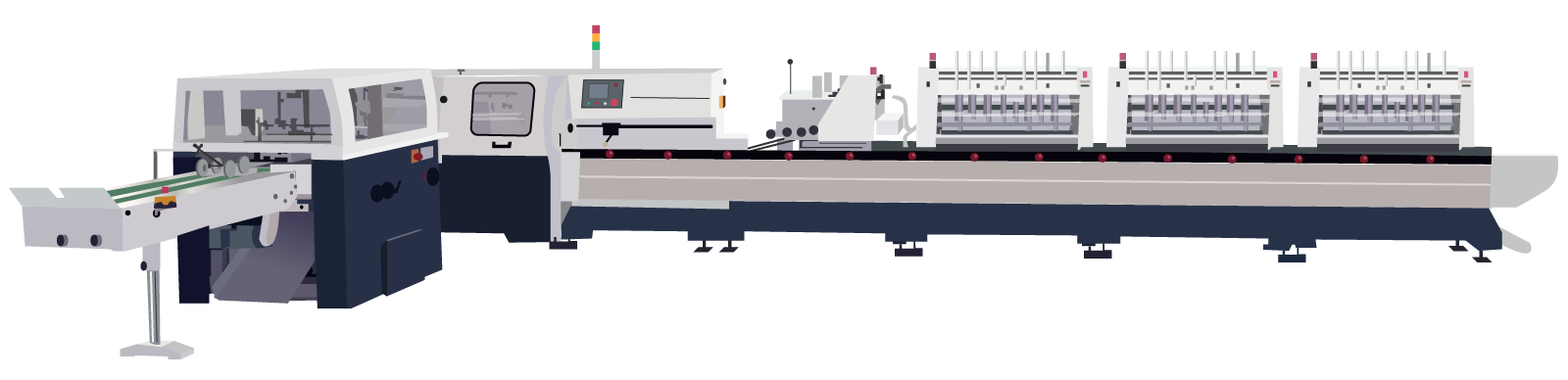

Maszyny służące do wykonywania opraw, usystematyzowane w ciągu technologicznym. Oprawianie to wszystkie czynności, których celem jest wykonanie oprawy, czyli wkładu połączonego z okładką. W zależności od rodzaju oprawy (prostej czy złożonej) wybieramy linie potokowe lub odpowiednie agregaty do wykonywania opraw. Podczas oprawiania, oprócz krojenia, złamywania, zszywania czy klejenia, wykonuje się inne operacje, np. wzmacnianie czy zaokrąglanie grzbietów. Proces oprawiania jest w introligatorstwie najbardziej złożonym procesem.

RqmGj9fDgRdQe

Grafika przedstawia przykładową linię do opraw. Widoczne jest urządzenie składające się z różnych zespołów, ułożonych w literę L. Dół maszyny w kolorze ciemnoniebieskim, zaś górne częśći w kolorze białym i szarym. Widoczna jest maszyna służąca do wykonywania opraw, usystematyzowana w ciągu technologicznym, czyli tzw. linia potokowa z agregatami do wykonywania opraw, w których odbywa się krojenie, złamywanie, zszywanie czy klejenie.

• Program ćwiczeniowy - Obliczenia poligraficzneDcWUAgLN4Program ćwiczeniowy - Obliczenia poligraficzne

• Źródło: Strona internetowa ASTER POLSKA BOOK FINISHING SOULUTIONS, Automatyczna linia do miękkiej i twardej oprawy książek, https://www.meccanotecnicagroup.com/aster-polska/pl/media-i-informacje/automatyczna-linia-do-miękkiej-i-twardej-oprawy-książek/501/ [dostęp 15.02.2023 r.].

Operacja zakładania formy drukowejforma drukowaformy drukowej na cylinder formowy maszyny drukującej. Na ogół odbywa się z wykorzystaniem specjalnych urządzeń do montażu wyposażonych w system kamer, co zapewnia precyzyjne pasowanie. Montaż formy drukowejforma drukowaformy drukowej na cylinder formowy to jedna z podstawowych czynności w ramach przygotowania stanowiska drukarskiego, która jest wykonywana przez pomocnika drukarza offsetowegodruk offsetowyoffsetowego.

RiRZUJgPGyOQ7

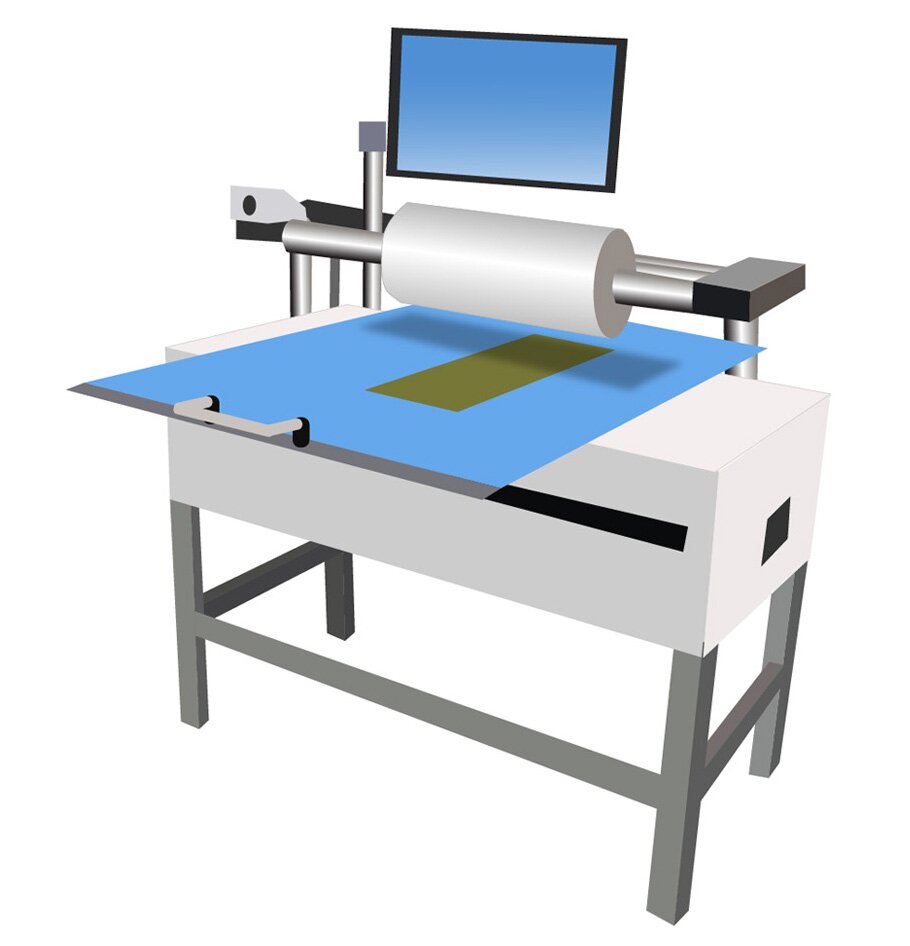

Grafika przedstawia urządzenie do montażu formy drukowej. Widoczny jest stół z prostopadłościennym, białym blatem na czterech metalowych nogach, połączonych w dolnej części metalowymi poprzeczkami. Na blacie widoczny jest niebieski prostokąt z wpisanym w niego zielonym prostokątem – całość symbolizuje formę drukową. Nad formą drukową znajduje się uchwyt z cylindrycznym białym wałkiem usytuowanym prostopadle do formy drukowej. Powyżej wałka, po lewej stronie, widoczny jest niebieski monitor – panel sterujący urządzenia.

• Sekwencje filmowe - Jak wygląda planowanie produkcji w poligrafiiD13i0ZsGgSekwencje filmowe - Jak wygląda planowanie produkcji w poligrafii

• Paweł Pierzchalski, Przygotowanie form do drukowania płaskiego 825[01].Z1.02. Poradnik dla ucznia, Instytut Technologii Eksploatacji – Państwowy Instytut Badawczy, Radom 2007.

To urządzenie do naświetlania form kopiowych i drukowych w zależności od technologii CtFCtFCtF (skrót od ang. Computer‑to‑Film) lub CtPCtPCtP (skrót od ang. Computer‑to‑Plate). Obecnie naświetlarki są już zainstalowane w maszynach drukujących i tam bezpośrednio jest przenoszony obraz z pliku cyfrowego na formę – technologia ta nosi nazwę CtPress (skrót od ang. Computer‑to‑Press). Zależnie od budowy możemy wyróżnić: naświetlarki bębnowe – klisza lub płyta rozciągnięta jest na wycinku obwodu specjalnego bębna, a przesuwający się laser, z wirującym zwierciadłem, oświetla po obwodzie kolejne fragmenty bębna; naświetlarki liniowe – klisza/płyta jest przesuwana ze stałą prędkością pod nieruchomym laserem, którego światło naświetla fragmenty formy.

REwkse0dsKo05

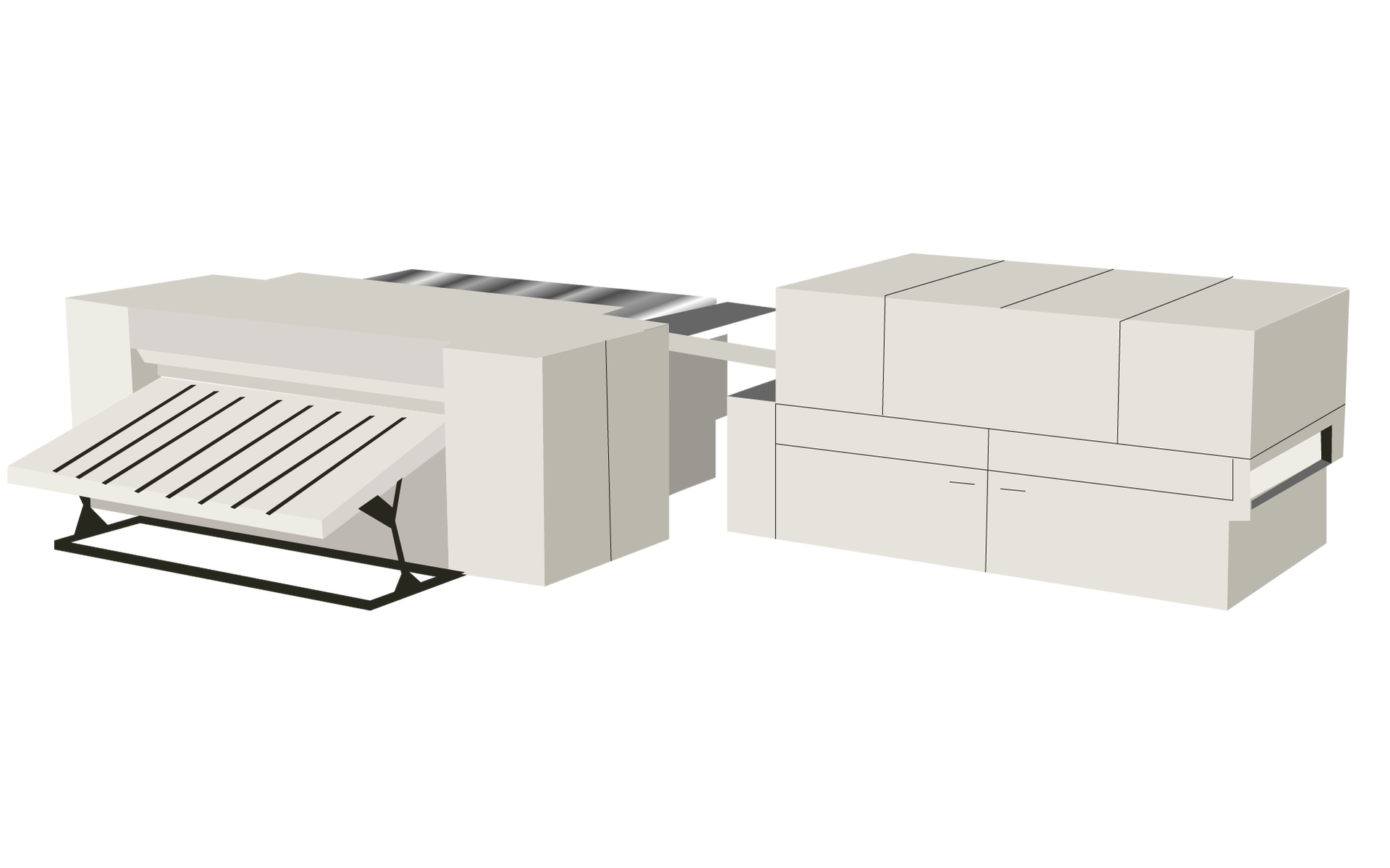

Zdjęcie przedstawia poglądowo przykładową naświetlarkę bębnową CtF w ujęciu z boku. Widoczne jest szare urządzenie, składające się z dwóch części, zbudowane z RIP oraz z komory z laserem naświetlającym.

• Program ćwiczeniowy - Obliczenia poligraficzneDcWUAgLN4Program ćwiczeniowy - Obliczenia poligraficzne

• Źródło: Strona* internetowa informatyka.2ap.pl, Wybrane zagadnienia z maszyn i urządzeń Przygotowalnia poligraficzna – PREPRESS. Podział maszyn i urządzeń, https://informatyka.2ap.pl/ftp/dtp/materiały/klasaII%20sem1/maszyny_urzadzenia.pdf [dostęp 15.02.2023 r.].

Skrót od ang. Portable Document Format. Format plikówformat zapisu plikuFormat plików pozwalający na wyświetlanie i udostępnianie dokumentów, niezależnie od oprogramowania, sprzętu czy systemu operacyjnego. Każdy plik PDF spełnia normę ISO 32000 w zakresie wymiany dokumentów cyfrowych.

• Symulator - Projektowanie procesów w poligrafiiDbuwmJm3NSymulator - Projektowanie procesów w poligrafii

• Źródło: Strona internetowa Adobe, Właściwości dokumentu PDF oraz metadane, https://helpx.adobe.com/pl/acrobat/using/pdf-properties-metadata.html [dostęp 15.02.2023 r.].

W druku offsetowymdruk offsetowydruku offsetowym to wyroby wykonane z papieru, na których drukuje się za pomocą maszyny offsetowej, mające formę arkuszy na paletach (w opakowaniach jednostkowych lub w ryzach) lub roli zwiniętej w zwój.

• Sekwencje filmowe - Jak wygląda planowanie produkcji w poligrafiiD13i0ZsGgSekwencje filmowe - Jak wygląda planowanie produkcji w poligrafii

• Źródło: Strona internetowa RynekPapierniczy.pl. Pierwszy portal papierniczy!, Podłoże drukowe, https://www.rynekpapierniczy.pl/slownik/podłoże-drukowe [dostęp 15.02.2023 r.].

To wszystkie procesy następujące po wydrukowaniu nakładu. Są to najbardziej różnorodne operacje technologiczne prowadzące douzyskania ostatecznej formy produktu poligraficznego. Są to operacje wykończeniowe i introligatorskie.

• Sekwencje filmowe - Jak wygląda planowanie produkcji w poligrafiiD13i0ZsGgSekwencje filmowe - Jak wygląda planowanie produkcji w poligrafii

• Źródło: Strona internetowa zs1wyszkow.edu.pl/, Charakteryzowanie procesów poligraficznych, https://www.zs1wyszkow.edu.pl/technik.htm [dostęp 15.02.2023 r.].

Skrót oznaczający przepisy przeciwpożarowe. Jest to zestaw regulacji prawnych, które określają potencjalnej zagrożenia i przyczyny pożaru wraz ze sposobami ich zwalczania oraz zapobiegania ich skutkom.

• Sekwencje filmowe - Jak wygląda planowanie produkcji w poligrafiiD13i0ZsGgSekwencje filmowe - Jak wygląda planowanie produkcji w poligrafii

• Źródło: Strona internetowa polpoż SYSTEMY PRZECIWPOŻAROWE, Ochrona PPOŻ - podstawowe informacje, https://pol-poz.pl/ochrona-ppoz [dostęp 15.02.2023 r.].

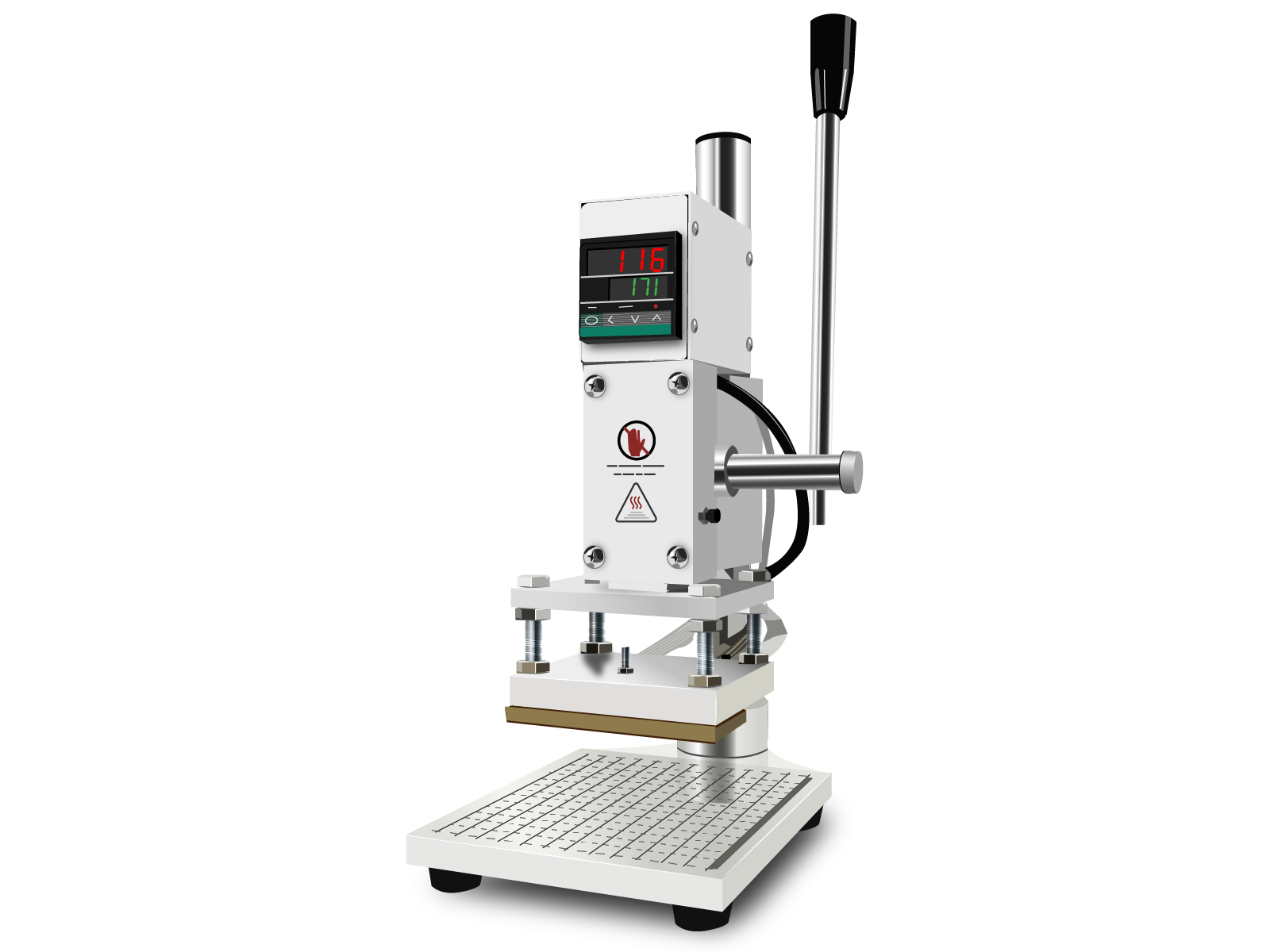

Urządzenie służące do tłoczeniatłoczenietłoczenia, czyli uzyskiwania wgłębienia lub wypukłości w uszlachetnionym druku. TłoczenietłoczenieTłoczenie odbywa się z wykorzystaniem przygotowanej wcześniej matrycy.

RnAyY863G8po5

Grafika przedstawia poglądowo urządzenie służące do tłoczenia, czyli uzyskiwania wgłębienia lub wypukłości w uszlachetnionym druku. Widoczne jest urządzenie w pionie, w ujęciu z ukosa. W dolnej części widoczny jest prostokątny blat, na czarnych okrągłych nóżkach. Powyżej niego znajduje się prostopadłościan w pionie, po prawej stronie którego znajduje się pionowy uchwyt zakończony gałką, mechanizm rurek i przewodów służących do wykonania docisku. Na przedniej ścianie, u góry, widoczny jest prostokątny monitor, zaś w dolnej części prostopadłościan w poziomie symbolizujący element dociskający.

• Program ćwiczeniowy - Obliczenia poligraficzneDcWUAgLN4Program ćwiczeniowy - Obliczenia poligraficzne

• Źródło: Strona internetowa www.szkolarzem.pl/, PDF, Maszyny i urządzenia do operacji jednostkowych, http://www.szkolarzem.pl/wp-content/uploads/2015/03/Maszyny_liczenie_krojenie_wykraw1.pdf [dostęp 15.02.2023 r.]. Plik pdf o rozmiarze 2,02 MB w języku polskim.

To procesy przygotowawcze, czyli etap obejmujący czynności od zaprojektowania grafikiprojektowanie graficznezaprojektowania grafiki, przez przygotowanie projektu w postaci pliku PDFPDFPDF, wykonanie impozycjiimpozycjaimpozycji użytków na arkuszu, na którym powstanie druk, aż po naświetlanienaświetlarkanaświetlanie form drukowychforma drukowaform drukowych.

• Sekwencje filmowe - Jak wygląda planowanie produkcji w poligrafiiD13i0ZsGgSekwencje filmowe - Jak wygląda planowanie produkcji w poligrafii

• Źródło: Strona internetowa zs1wyszkow.edu.pl/, Charakteryzowanie procesów poligraficznych, https://www.zs1wyszkow.edu.pl/technik.htm [dostęp 15.02.2023 r.].  

To procesy drukowania obejmujące operacje technologiczne (przygotowanie maszyny do druku i drukowanie nakładu) oraz wybór materiałów poligraficznych (podłoży drukowychpodłoże drukowepodłoży drukowych, farb drukowych, tonerów i tuszy oraz materiałów pomocniczych). Podczas drukowania nakładu należy pamiętać o regularnej kontroli druku podczas całego procesu drukowania.

• Sekwencje filmowe - Jak wygląda planowanie produkcji w poligrafiiD13i0ZsGgSekwencje filmowe - Jak wygląda planowanie produkcji w poligrafii

• Źródło: Strona internetowa zs1wyszkow.edu.pl/, Charakteryzowanie procesów poligraficznych, https://www.zs1wyszkow.edu.pl/technik.htm [dostęp 15.02.2023 r.].  

Zestaw danych charakteryzujący urządzenie takie jak projektor albo przestrzeń barw taką jak RGB. Większość profili kolorystycznych występuje w formie profilu ICC, który jest plikiem z rozszerzeniem .ICC lub .ICM. Profile kolorystyczne można osadzać w obrazach w celu określenia zakresu gamy (gamut). Takie osadzanie gwarantuje, że oglądający widzi takie same kolory, wyświetlając obraz na różnych urządzeniach (np. laptopie, tablecie, telefonie). Każde takie urządzenie, które w jakikolwiek sposób przetwarza kolor, powinno mieć własny profil ICC, dzięki temu kolory nie są tracone ani modyfikowane.

• Sekwencje filmowe - Jak wygląda planowanie produkcji w poligrafiiD13i0ZsGgSekwencje filmowe - Jak wygląda planowanie produkcji w poligrafii

• Źródło: Strona internetowa Świat obrazu Mobile, Zarządzanie barwą w fotografii - przestrzenie barwne, profile ICC i gamuty urządzeń, https://www.swiatobrazu.pl/mobile/zarzadzanie-barwa-w-fotografii-przestrzenie-barwne-profile-icc-i-gamuty-urzadzen-21472.html [dostęp 15.02.2023 r.].

Projektowanie graficzne to wszelkie operacje związane z przygotowaniem pliku do druku, czyli projektowanie, opracowywanie profili kolorystycznychprofil kolorystycznyprofili kolorystycznych pod typ maszyny i podłoże drukowepodłoże drukowepodłoże drukowe, adaptacja plików pod określony druk i końcowy produkt. Po uzgodnieniu z zamawiającym projekt jest wykonywany od podstaw lub weryfikuje się i ewentualnie koryguje pliki otrzymane od klienta.

• Sekwencje filmowe - Jak wygląda planowanie produkcji w poligrafiiD13i0ZsGgSekwencje filmowe - Jak wygląda planowanie produkcji w poligrafii

• Źródło: Strona internetowa KS, blog, Projektowanie graficzne - podstawowa wiedza część 1, https://ks.pl/blog/projektowanie-graficzne-podstawowa-wiedza-czesc-1 [dostęp 15.02.2023 r.].

Wydruk próbny, często certyfikowany, obecnie wykonywany najczęściej na odpowiednio sprofilowanej drukarce cyfrowej i dobranym podłożupodłoże drukowepodłożu. W branży poligraficznej istnieje też pojęcie soft proof. Jest to obraz drukowanej pracy przedstawiony na monitorze, który został odpowiednio skalibrowany.

• Sekwencje filmowe - Jak wygląda planowanie produkcji w poligrafiiD13i0ZsGgSekwencje filmowe - Jak wygląda planowanie produkcji w poligrafii

• Źródło: Strona internetowa Fleksograf. Studio prepress sp.j., Proof cyfrowy, https://fleksograf.com.pl/pl/produkty/przygotowalnia-fleksograficzna/proof-cyfrowy/ [dostęp 15.02.2023 r.].

Niepożądany efekt polegający na tym, że punkt rastrowypunkt rastrowypunkt rastrowy, o zdefiniowanej wcześniej wielkości, ulega powiększeniu podczas drukowania. Ponieważ przyrost punktu rastrowegopunkt rastrowypunktu rastrowego powstaje praktycznie zawsze, to należy go odpowiednio kontrolować, rozpoznając uprzednio czynniki mające wpływ na to zjawisko.

• Sekwencje filmowe - Jak wygląda planowanie produkcji w poligrafiiD13i0ZsGgSekwencje filmowe - Jak wygląda planowanie produkcji w poligrafii

• Źródło: Strona internetowa Flekso.pl, Krzysztof Januszewski, O fleksografii, http://flekso.pl/o-fleksografii/ [dostęp 15.02.2023 r.].

Inaczej nazywany kropką czy plamką, to składowa, z której zbudowana jest drukowana grafika. Punkty rastrowe powstają w procesie przetwarzania obrazu cyfrowego widzianego na monitorze, a składającego się z pikseli, na plik zawierający obraz zbudowany właśnie z punktów rastrowych. Ich różne zagęszczenie oraz ułożenie i kształt decydują o tym, w jaki sposób widzimy daną grafikę na wydruku.

• Sekwencje filmowe - Jak wygląda planowanie produkcji w poligrafiiD13i0ZsGgSekwencje filmowe - Jak wygląda planowanie produkcji w poligrafii

• Źródło: Strona internetowa Flekso.pl, Krzysztof Januszewski, O fleksografii, http://flekso.pl/o-fleksografii/ [dostęp 15.02.2023 r.].

Popularna technika drukarska zaliczana do technik płaskich, pośrednich. Obraz z płaskiej formy drukowejforma drukowaformy drukowej, w której miejsca drukujące i niedrukujące są na tym samym poziomie, jest przenoszony na podłożepodłoże drukowepodłoże za pośrednictwem cylindra pośredniego z zamontowanym na nim obciągiem offsetowym.

R164vuQs6QSp2

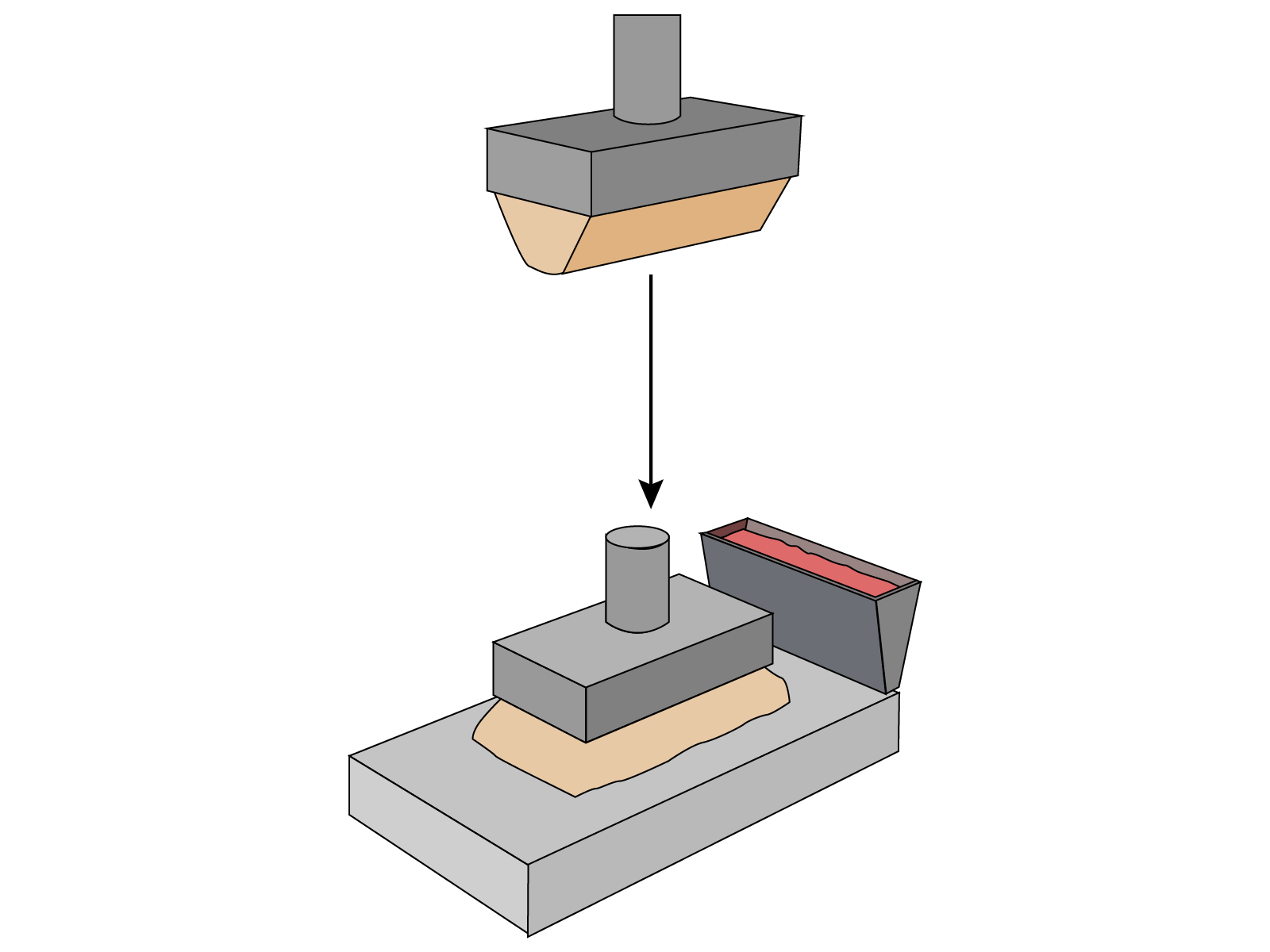

Grafika przedstawia schemat wykonania tampondruku. W dolnej części widoczny jest szary prostopadłościan w ujęciu z ukosa, na który nałożony jest mniejszy prostopadłościan z cylindrycznym pionowym elementem pośrodku symbolizujący stempel, pod spodem którego znajduje się beżowa warstwa z nieregularnymi krawędziami. Na krótszym dalszym boku dużego prostopadłościanu znajduje się trójkątny w przekroju element z czerwoną warstwą w środku. Powyżej czarna strzałka z grotem skierowanym w dół symbolizująca ruch stempla. Powyżej prostopadłościan w poziomie z cylindrycznym elementem w pionie, którego dolną warstwę stanowi beżowy element o trójkątnym przekroju – symbolizuje stempel.

• Program ćwiczeniowy - Obliczenia poligraficzneDcWUAgLN4Program ćwiczeniowy - Obliczenia poligraficzne

Źródło: Strona internetowa TERMOTRANSFER.PL, Na czym polega tampondruk, https://www.termotransfer.pl/art-na-czym-polega-tampondruk-490.html [dostęp 15.02.2023 r.].

Jedna z metod uszlachetniania polegająca na trwałym odciskaniu na podłożu wzoru wypukłego bądź wklęsłego. Wyróżniamy tłoczenie folią na gorąco (ang. hot‑stamping) lub na zimno (ang. cold‑stamping) bądź bez folii – wówczas mówimy o suchym tłoczeniu.

Rijr7KOldI9rJ

Grafika przedstawia technikę tłoczenia. Widoczny jest szary prostokąt w poziomie, pośrodku którego znajdują się wypukłe litery hgt w lekkim skosie.

• Program ćwiczeniowy - Obliczenia poligraficzneDcWUAgLN4Program ćwiczeniowy - Obliczenia poligraficzne

• Źródło: Strona internetowa GRAFMAG, Patrycja Glanc, Tłoczenie. Możliwości i ograniczenia tej techniki druku, https://grafmag.pl/artykuly/tloczenie-mozliwosci-i-ograniczenia-tej-techniki-druku [dostęp 15.02.2023 r.].

Maszyna, która wykorzystywana jest do szycia blokowego lub broszurowego. Zszywanie polega na łączeniu składek i można je wykonywać z użyciem drutu lub nici introligatorskich lnianych, bawełnianych lub syntetycznych. W przypadku oprawy zeszytowej zszywanie wykonuje się z użyciem zszywek, które powstają z pokrojonego na odcinki drutu. Do operacji zszywania służą odpowiednio: zszywarki drutem, tzw. blokówki oraz niciarki.

RpiYu6VkQjz8U

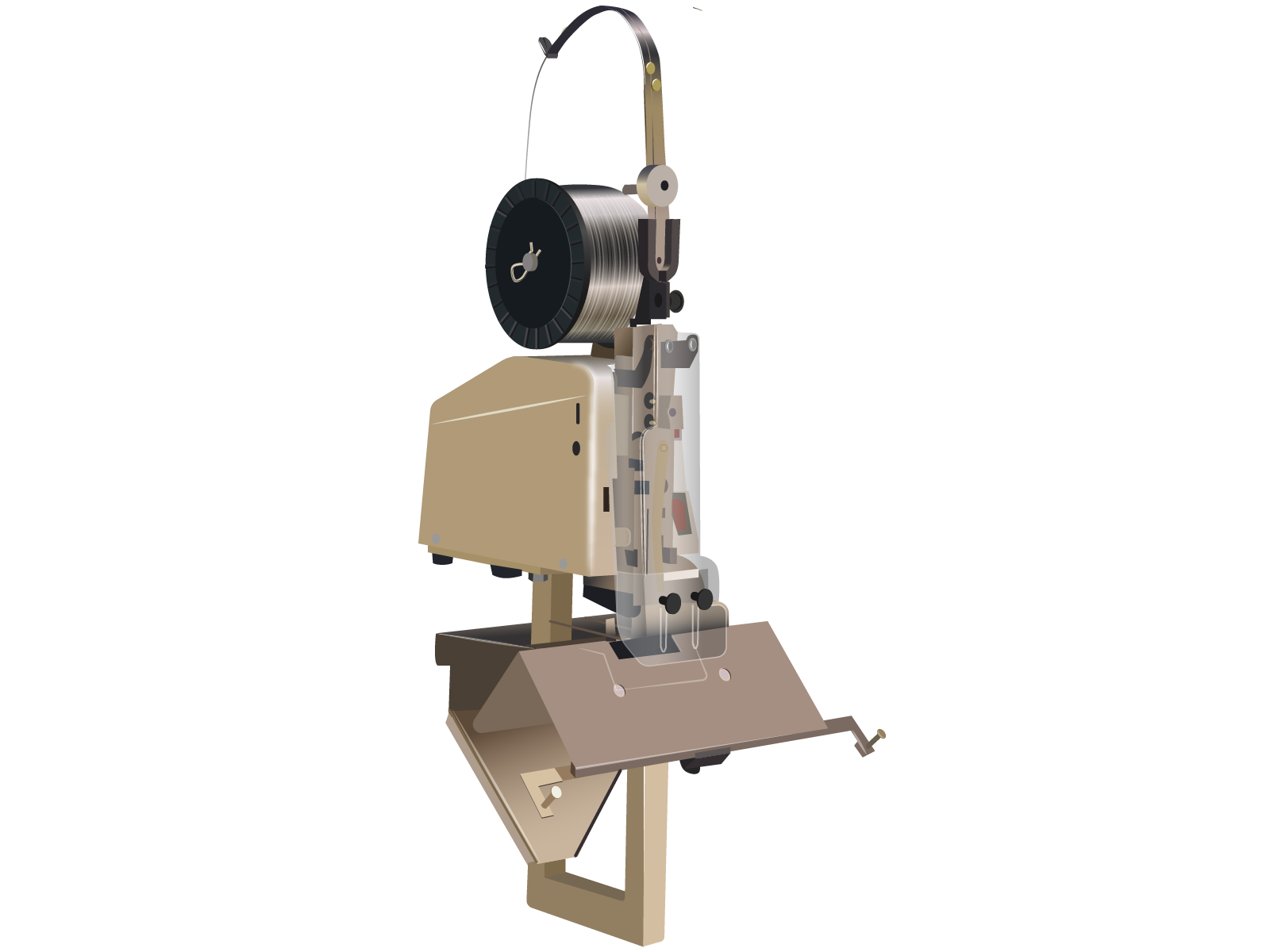

Zdjęcie przedstawia zszywarkę ramieniową do szycia blokowego lub broszurowego z wykorzystaniem drutu. Urządzenie ma pionową konstrukcję. U góry widać dużą szpulę z nawiniętym drutem. Drut zamocowany jest do metalowego ramienia znajdującego się powyżej szpuli. Poniżej szpuli widoczne są moduły zszywarki, w tym głowica zszywarki i regulowany stół do szycia bloków i broszur.

• Program ćwiczeniowy - Obliczenia poligraficzneDcWUAgLN4Program ćwiczeniowy - Obliczenia poligraficzne

• Źródło: Strona internetowa www.szkolarzem.pl/, PDF, Maszyny i urządzenia do operacji jednostkowych, http://www.szkolarzem.pl/wp-content/uploads/2015/03/Maszyny_liczenie_krojenie_wykraw1.pdf [dostęp 15.02.2023 r.]. Plik pdf o rozmiarze 2,02 MB w języku polskim.

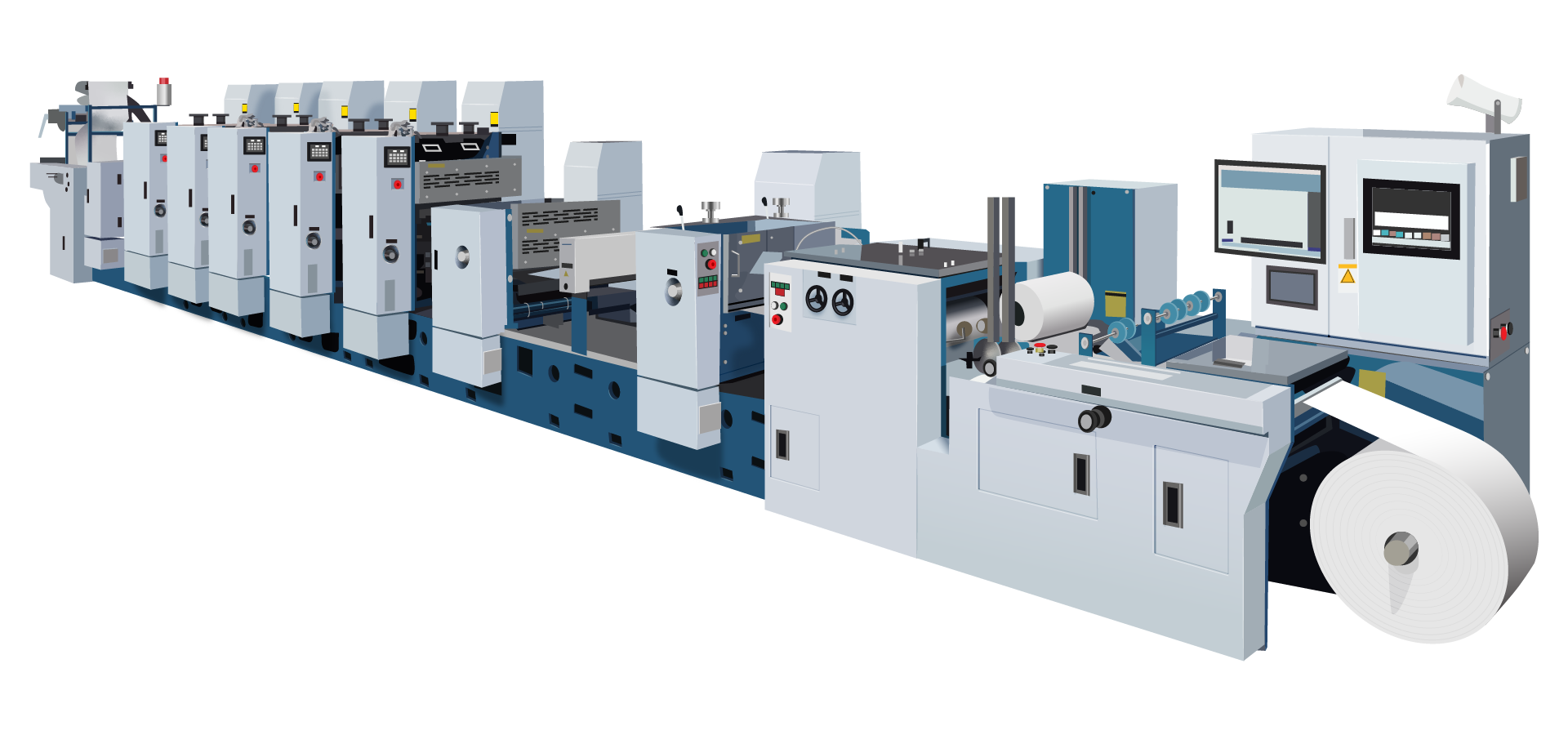

W każdej maszynie offsetowej mamy do czynienia z drukiem pośrednim, w którym obraz jest przekazywany z płaskiej formy drukowejforma drukowaformy drukowej na cylinder pośredni z obciągiem gumowym, a następnie na podłoże drukowepodłoże drukowepodłoże drukowe. Maszynę rolową stosuje się przede wszystkim do druku wysokich nakładów (np. gazet, książek, czasopism, plakatów) z podłoża drukowegopodłoże drukowepodłoża drukowego pobieranego z szybko poruszającej się wstęgi. Podłoża drukowepodłoże drukowePodłoża drukowe takie jak np. papier czy karton są chłonne. Rolowa maszyna offsetowadruk offsetowyoffsetowa oferuje możliwość zadrukowania powierzchni, która jest ograniczona szerokością zwoju papieru i obwodem cylindra formowego, który jest stały dla danej maszyny. Prędkość drukowania to od 30 000 do 50 000 obrotów/godzinę, a niektóre maszyny pracują z prędkością nawet 100 000 obrotów/godzinę. Szerokość wstęgi zadrukowywanego materiału to od 230 mm do 2000 mm. Liczba stronic A4 na płaszczyźnie wydruku odbitki (cylindra) to od l do 24.

R15VMpydeBh1y

Zdjęcie przedstawia poglądową zwojową maszynę drukującą z ukosa. Od prawej widoczne są: sekcja podającej z zamontowaną rolą podłoża drukowego, na prawo od której znajduje się panel sterujący maszyną. Następnie widoczna jest sekcja drukująca złożona z 8 segmentów zespołów drukujących, farbowych i nawilżających. Na końcu widoczna jest sekcja wyprowadzająca. Pomiędzy poszczególnymi segmentami widoczne są elementy mechanizmu maszyny.

• Symulator - Projektowanie procesów w poligrafiiDbuwmJm3NSymulator - Projektowanie procesów w poligrafii

• Źródło: Strona internetowa www.bsp.bielsko.pl, PDF, Charakteryzowanie offsetowych maszyn drukujących, http://www.bsp.bielsko.pl/wp-content/uploads/2014/09/masz-offset.pdf [dostęp 15.02.2023 r.]. Plik pdf o rozmiarze 952 KB w języku polskim.
