składa się z pomp nurowych napędzanych silnikiem dwusuwowym Diesla, zamontowanych na podwoziu samochodu ciężarowego. Napęd z silnika przekazywany jest na pompy za pomocą przekładni

R1R9t4zCNotO0

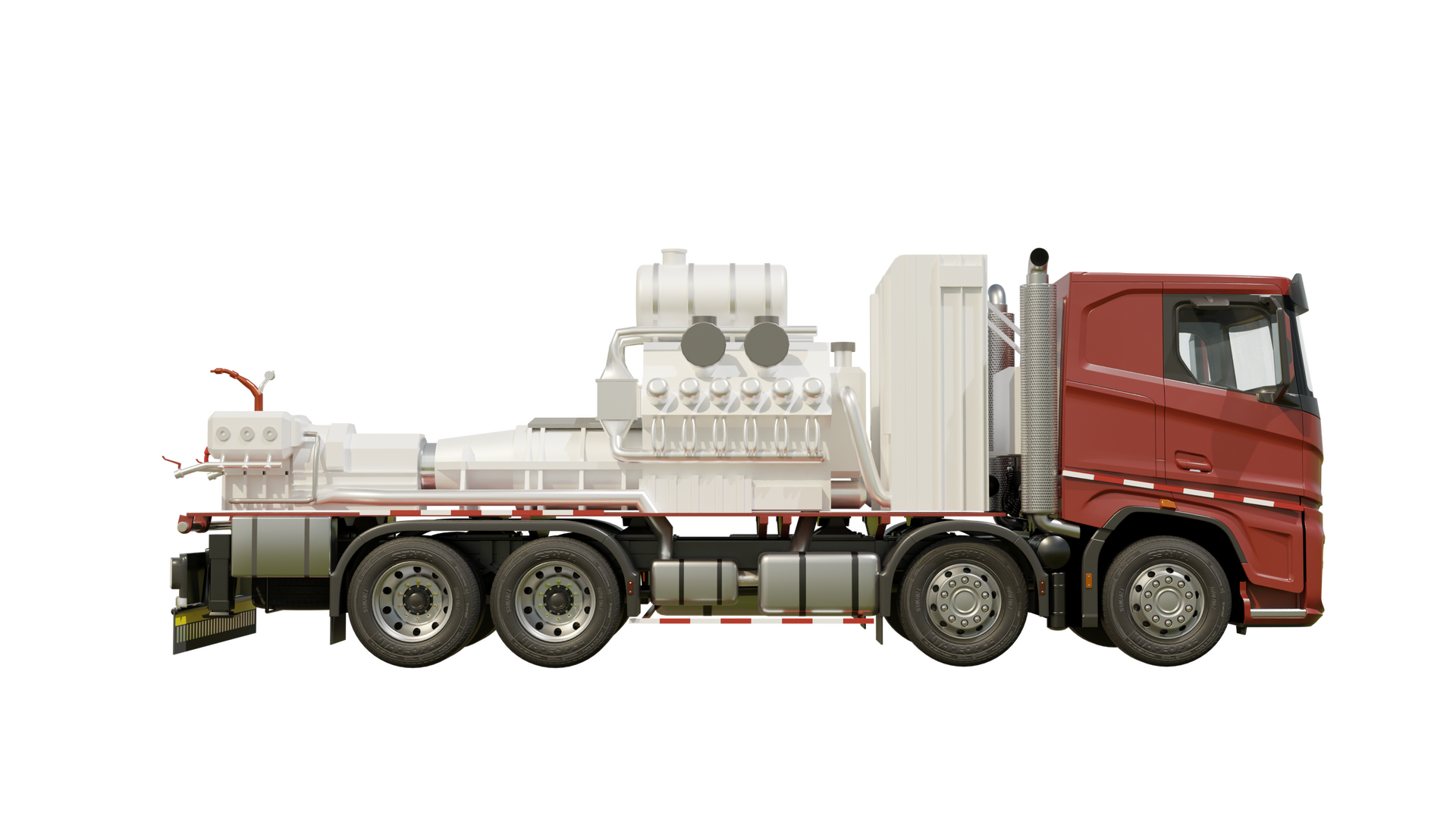

Na zdjęciu widać animowany agregat pompowy na podwoziu ciągnika siodłowego. Centralnym elementem zdjęcia jest biały agregat pompowy. Agregat jest zamontowany na podwoziu ciągnika siodłowego za czerwona kabiną kierowcy. Agregat z wyglądy przypomina duży silnik. Środkowa cześć agregatu ma kształt podłużnego cylindra. Na końcu urządzenia znajduje się element przypominający mniejszy silnik do którego biegnie biała rura.

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

ciężarówka z kabiną, w której mieści się sejsmiczny sprzęt rejestrujący. Sygnał sejsmiczny dociera do kabiny za pomocą telemetrii kablowej lub radiowej, gdzie jest wzmacniany, digitalizowany i rejestrowany

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

porcja cieczy pompowana do kolumny rur okładzinowych przed cementowaniem w celu oddzielenia zaczynu cementowego od płynu wiertniczego

Animacja 3D Rekonstrukcja odwiertu - wymiana rur okładzinowychD5I6Rez6fAnimacja 3D Rekonstrukcja odwiertu - wymiana rur okładzinowych

ciśnienie na dnie odwiertu

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

najniższe ciśnienie w psi powodujące pęknięcie formacji skalnej w trakcie zabiegu szczelinowania

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

minimalne ciśnienie wymagane do ponownego otwarcia szczelin skalnych

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

minimalne ciśnienie wymagane do zainicjowania powstania szczelin skalnych

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

minimalne ciśnienie utrzymujące zamknięcie szczelin skalnych. Jest to ciśnienie, przy którym zamykają się szczeliny wywołane szczelinowaniem hydraulicznym bez podsadzki

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

ciśnienie panujące w porach skały zbiornikowej wypełnionej płynami złożowymi

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

długość szczeliny wytworzonej podczas szczelinowania hydraulicznego, pozostającej w rozwarciu umożliwiającym przepływ płynów przy podsadzeniu propantem

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

przyrząd pomiarowy używany w szczelinowaniu, produkowany z głowicami na różne ciśnienia. W głowicy echometru znajduje się komora ciśnieniowa ze sprężonym azotem ${\mathrm N}_2$ lub dwutlenkiem węgla ${\mathrm{CO}}_2$. Po otwarciu zasuw na głowicy i uruchomieniu rejestratora za pomocą zaworu szybkiego działania następuje gwałtowne rozprężenie gazu w komorze ciśnieniowej, co daje efekt strzału inicjującego powstanie fali dźwiękowej.

przyrząd służący do ciągnięcia i zapuszczania rur wydobywczych składający się z kadłuba podzielonego na dwie części, trzpienia, zapadki oraz śrub. Kadłub elewatora odlany jest ze staliwa i składa się z dwóch połówek połączonych ze sobą zawiasem. Obie połówki kadłuba zaopatrzone są z przodu w rączki ułatwiające otwarcie i zamknięcie elewatora. Dla zabezpieczenia elewatora przed samoczynnym otwarciem służy zamek składający się z zapadki zaklinowanej na trzpieniu

RPb1tcOMeezmy

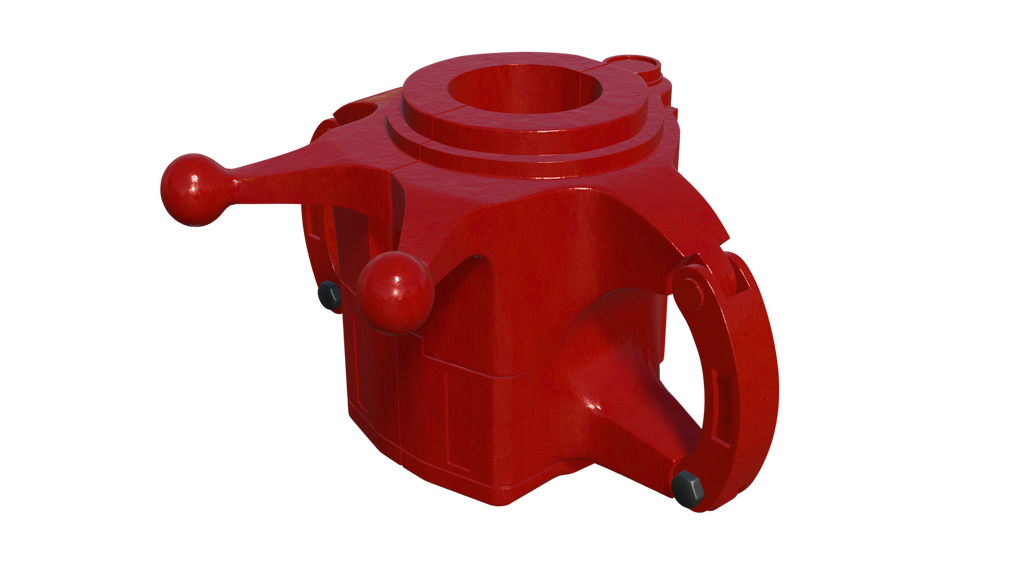

Na zdjęciu przedstawiony jest czerwony elewator do żerdzi pompowych. Elewator jest to urządzenie wykorzystywane do manipulacji rurami. Po lewej stronie elewatora znajduje się fragment o kształcie zbliżonym do prostokąta. Od środka jego lewego boku poprowadzona jest przestrzeń. Przestrzeń biegnie w kierunku środka prostokąta. Dziura jest zaokrąglona i znajduje się na niej okrągła nakładka w kształcie podkowy. W czterech rogach elementu znajdują się małe srebrne śrubki. Z góry i dołu prostokąta wychodzą ramiona. Ramiona prowadzą w prawą stronę. W dolnej części ramiona są proste. Następnie ulegają zwężeniu w kierunku środka elewatora. Na samym końcu ramiona łączą się ze sobą. Połączenie ma kształt łuku. W dolnej części ramion od ich wewnętrznej strony znajdują się rowki na palce. Nad górnym ramieniem i pod dolnym ramieniem znajduje się jeden srebrny klips. Klips wykonany jest z drutu. Jego centralną częścią jest okrąg. Pomiędzy ramionami znajduje się sześć okrągłych nakładek w kształcie podkowy.

Animacja 3D Rekonstrukcja odwiertu - wymiana rur okładzinowychD5I6Rez6fAnimacja 3D Rekonstrukcja odwiertu - wymiana rur okładzinowych

Galeria zdjęć Urządzenia stosowane przy szczelinowaniu hydraulicznymDIjbifQSUGaleria zdjęć Urządzenia stosowane przy szczelinowaniu hydraulicznym

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

metoda szczelinowania hydraulicznego z użyciem emulsji wody i oleju. Płyn szczelinujący ma dobre własności podsadzające i jest tańszy od żelowanego oleju o dużej lepkości, ale może tworzyć stabilne emulsje z płynami złożowymi

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

jeden z etapów szczelinowania hydraulicznego, podczas którego pompowana jest ciecz szczelinująca z proppantem. Następuje po wstępnym etapie szczelinowania hydraulicznego i szczelinowania bez podsadzki, a przed etapem płukania otworu

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

ostatni etap szczelinowania hydraulicznego, w którym pompuje się świeżą wodę do odwiertu i następnie odpompowuje ją w celu usunięcia nadmiaru podsadzki i cieczy szczelinującej. Następuje po etapach zatłaczania cieczy inicjującej szczelinowanie, wytwarzania szczelin i ich podsadzania

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

złączka nakręcana na wierzchu kolumny rur okładzinowych w celu uzyskania połączenia między cementarką i rurociągami manifoldu oraz kolumną rur okładzinowych podczas robót cementacyjnych

Animacja 3D Rekonstrukcja odwiertu - wymiana rur okładzinowychD5I6Rez6fAnimacja 3D Rekonstrukcja odwiertu - wymiana rur okładzinowych

urządzenie składające się z zaworów i rur przymocowane do głowic przeciwerupcyjnych podczas wykonywania zabiegu szczelinowania. Płyn szczelinujący wraz z podsadzką zatłaczany jest pod ciśnieniem do głowicy

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

urządzenie montowane na powierzchni terenu przy wylocie odwiertu, w celu zamknięcia odwiertu wiertniczego. Stanowi zabezpieczenie przed niekontrolowanym wydostawaniem się węglowodorów na zewnątrz

R9IFfDwunVXFW

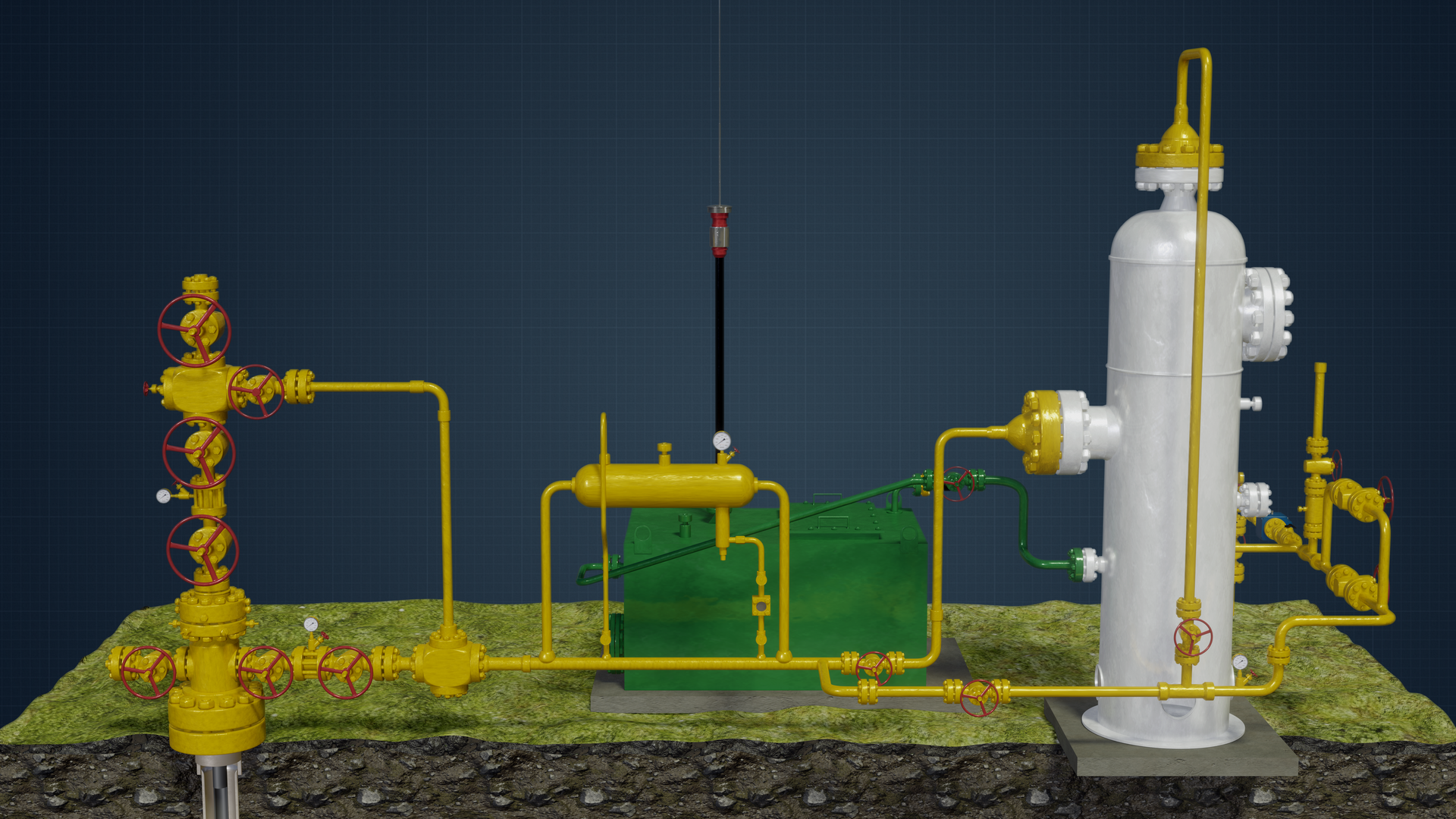

Na rysunku widać animowany model głowicy eksploatacyjnej odwiertu samoczynnego wraz z rożnymi elementami infrastruktury napowierzchniowej to jest zakraplaczem metanolu, oddzielaczem dwufazowym, zbiornikiem roboczym płynu złożowego V sześć <math aria‑label=’metrów sześciennych’>m3 skrzyniowy z możliwością pomiaru poziomu płynu złożowego, który jest wyposażony w zawór depresyjno‑oddechowy z przerywaczem płomienia, oraz układ do syfonowania odwiertu. Po lewej stronie ekranu znajduje się głowica eksploatacyjna. Głowica eksploatacyjna jest to urządzenie montowane na powierzchni terenu przy wylocie odwiertu, w celu jego zamknięcia. Przedstawione urządzenie jest wykonane ze stali w kolorze żółtym. Z lewej strony ekranu widać stalową konstrukcję w kształcie walca której pionowe elementy są porozdzielane przez trzy czerwone zasuwy suwakowe. Zasuwy suwakowe to rodzaj zasuwy, który otwiera się poprzez podniesienie bariery na skutek obrotu kurka co powoduje przepływ. Nad kołnierzem pomiędzy dwoma zasuwamy znajduje się okrągłe urządzenie ze wskazówka najpewniej manometr które zamontowane jest przy zaworze zakończonym małym czerwonym kurkiem. Jest to zawór zaporowy. Pomiędzy górną, a środkową zasuwą do żółtego kołnierza przyłączona jest zasuwa suwakowa poprzedzona kołnierzem. Od niego odchodzi rura łącząca się z kołnierzem do którego przyłączony jest na dole układ żółtych stalowych śrub i zasuw łączących się z korpusem głowicy. Na dole rysunku znajduje się trzy czerwone zasuwy suwakowe. Od dolnego korpusu w prawo odchodzi cienka żółta stalowa rura do której przyłączony jest znajdujący się na górze dawkownik. Dawkownik jest to stalowe urządzenie w kształcie zaokrąglonego na końcu walca. Dawkownik wykorzystywany jest w celu chwilowego zapobieżenia powstania hydratów czyli nietrwałych związków wody w postaci ciekłej z gazem w formie korków. Dlatego na drodze pomiędzy odwiertem a separatorem. do strumienia gazu dawkowany jest metanol. Nad dawkownikiem znajduje się okrągły wskaźnik. Po prawej stronie dawkownika widać oddzielacz dwufazowy. Rozdzielacz wykorzystywany jest do rozdziału fazy gazowej od ciekłej. Z prawej strony separatora znajduje się układ rur i zaworów. Do góry oraz boku separatora biegną rury od dawkownika. U dołu separatora, w miejscu odpowiadającym jednej trzeciej jego wysokości znajduje się przyłącze zielonej rury, która biegnie do zbiornika roboczego płynu złożowego. Zbiornik ten jest w kształcie zielonej skrzyni. Na górze skrzyni znajduje się pionowa czarna rura zakończona czerwona walcowatym kształtem zaokrąglonym przy końcu.

Animacja 3D Rekonstrukcja odwiertu - wymiana rur okładzinowychD5I6Rez6fAnimacja 3D Rekonstrukcja odwiertu - wymiana rur okładzinowych

wydobywanie ropy ciężkiej przez wygrzewanie z lub bez użycia rozpuszczalnika

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

proces inżynieryjny mający na celu zwiększenie wydobycia z odwiertu, np. kwasowanie, szczelinowanie hydrauliczne

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

środek chemiczny towarzyszący inhibitorowi korozji, np. inhibitorowi korozji kwasowej, służący do przekształcenia żelaza trójwartościowego w żelazo dwuwartościowe w nieprzereagowanym kwasie

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

dodatek stosowany w kwasowaniu w celu przyśpieszenia / wzmocnienia reakcji kwasu. Kwas wzmocniony to mieszanina kwasu solnego i fluorowodorowego. Fluorki powodują wzrost szybkości reakcji kwasów

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

wykorzystanie procesu inżynieryjnego np. kwasowania, szczelinowania lub rekonstrukcji w celu zwiększenia wydobycia z odwiertu

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

jest wyposażona w zbiornik na ciekły azot, który jest wtłaczany do odwiertu poprzez rury wydobywcze

R1F1NFs9elN8r

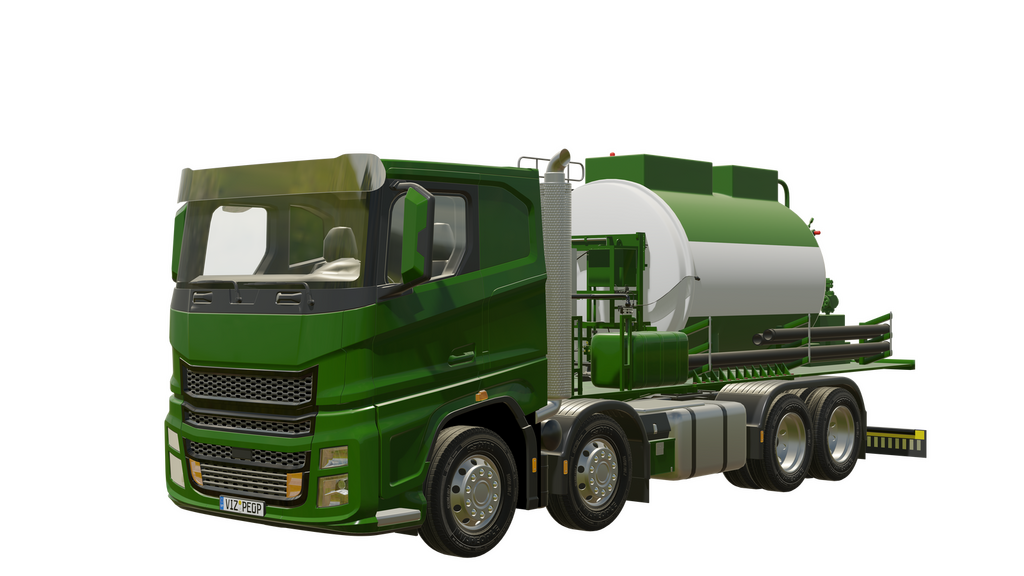

Na zdjęciu przedstawiona jest jednostka azotowa typu MPU. Jest to ciężarówka. Pojazd przedstawiony jest pod kątem i jest w większości zielonego koloru. Pojazd ma cztery koło z każdej strony. Pomiędzy pierwszymi dwoma, a dwoma tylnymi znajduje się szary zbiornik. Tuż za kabiną kierowcy znajduje się zielono‑biała konstrukcja. Jest to zbiornik w kształcie figury z podstawą w kształcie elipsy ułożony na boku. W górnej części zbiornika znajdują się dwa prostokątne wypustki. Przed zbiornikiem znajdują się rury oraz zawory. Obok zbiornika znajdują się cztery szare rury. Dwie dłuższe u dołu i dwie krótsze nad nimi. Z tyłu pojazdu znajduje się zderzak.

Animacja 3D Rekonstrukcja odwiertu - wymiana rur okładzinowychD5I6Rez6fAnimacja 3D Rekonstrukcja odwiertu - wymiana rur okładzinowych

Galeria zdjęć Urządzenia stosowane przy szczelinowaniu hydraulicznymDIjbifQSUGaleria zdjęć Urządzenia stosowane przy szczelinowaniu hydraulicznym

zawartość proppantu w płynie szczelinującym w procesie szczelinowania hydraulicznego wyrażana w funtach na galon ($\mathrm{ppg}$)

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

roztwór kwasu chlorowodorowego i fluorowodorowego. Rozpuszcza minerały ilaste i krzemionkę. Stosowany w zabiegach kwasowania w uszkodzonych formacjach piaskowcowych

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

kwas zawierający dodatek chemiczny służący do opóźnienia działania kwasu na stal przez $10\div12$ godzin lub środki powierzchniowo czynne, które pokrywają i chronią sprzęt podczas zabiegu kwasowania

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

kwas, który posiada tylko jeden wymienny atom wodoru na cząsteczkę, np. $\mathrm{HCl}$

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

kwas organiczny o wzorze sumarycznym ${\mathrm{HCO}}_2\mathrm H$. Mniej korozyjny od kwasu solnego i fluorowodorowego. Używany do kwasowania otworów wysokotemperaturowych

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

kwas o spowolnionym czasie reakcji na skutek dodatku żywic, zagęszczaczy lub innych opóźniaczy

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

zabieg wykonany w strefie wapniowych skał złożowych o małej przepuszczalności. Kwas zatłacza się w kilku niskociśnieniowych etapach zamiast jednego wysokociśnieniowego etapu. Zużyty kwas usuwa się z otworu między kwasowaniem każdego etapu

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

stosuje się je w celu zmniejszenia uszkodzenia formacji produktywnej

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

technika stymulacji odwiertu używana w przypadku złóż w węglanowych skałach zbiornikowych. Wykorzystuje się w niej zwykle kwas chlorowodorowy, aczkolwiek kwasy organiczne takie jak kwas octowy, mrówkowy, sulfamidowy oraz chlorooctowy są używane w przypadku złóż o wysokiej temperaturze

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

kwasowanie, w którym za kwasem w rury okładzinowe pompowana jest przybitka. Rurki wydobywcze mogą, ale nie muszą być w otworze. Technika jest szybka i niedroga, ale nie kontroluje, gdzie wtłaczany jest kwas, w przeciwieństwie do kontrolowanego zabiegu kwasowania, który kieruje zatłaczany kwas do określonej formacji

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

wypełnienie i nasiąknięcie otworu kwasem, zwykle kwasem chlorowodorowym lub kwasem fluorowodorowym, w celu usunięcia resztek cementu, płuczki, osadów i/lub zanieczyszczeń po perforacji. W trakcie oczyszczania odwiertu występuje minimalny lub nie występuje przepływ kwasu

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

zabieg stymulacji wydobycia polegający na zatłaczaniu do otworu gazu, zazwyczaj ${\mathrm{CO}}_2$ lub azotu, wymieszanego z wodą i kwasem. Jako kwasowe środki pieniące stosuje się etoksylowane alkohole i alkilofenole. W końcowej fazie zabiegu następuje przepływ zwrotny, w którym usuwa się pianę z otworu. Kwasowanie pianowe stosuje się w złożach węglanowych, często kredowych, ponieważ jest mniej mobilne i wykazuje lepszą kontrolę zaniku płynu niż normalne kwasowanie

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

rodzaj obróbki wgłębnej, w której kwas, zwykle normalny $15-\mathrm{proc}$. roztwór wodny kwasu solnego, jest zatłaczany do otworu w dół przez rurki wydobywcze do strefy produkcyjnej. Usuwa zanieczyszczenia takie jak złuszczenia, zendra i szlam oraz czyści kanały perforacyjne. Kwasowanie przemywające jest zbliżone do metody obróbki wgłębnej nazywanej przemywaniem kwasem

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

metoda stymulacji węglanowych formacji złożowych. Proces ten jest także nazywany kwasowaniem otworów i obejmuje: a) kwasowanie matrycy, które zmywa i rozpuszcza skałę złożową, lub b) szczelinowanie kwasem (szczelinowanie z kwasowaniem), w którym dochodzi zarówno do szczelinowania, jak i rozpuszczania skały złożowej. Najczęściej stosowane kwasy to $15-\mathrm{proc}$. roztwór kwasu solnego (normalny kwas solny), mieszanina kwasu solnego i fluorowodorowego, kwas fluorowodorowy, octowy i mrówkowy. Szczelinowanie z kwasowaniem to szczelinowanie hydrauliczne z użyciem jako płynu roztworu kwasu/kwasów z materiałami podsadzkowymi lub bez nich. Kwas fluorowodorowy stosowany jest do rozpuszczania ziaren kwarcu i spoiwa krzemionkowego

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

ładunek wybuchowy przeznaczony do mechanicznego szczelinowania skał złożowych w odwiercie

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

potoczna nazwa środków zmniejszających lepkość cieczy. Używane są w celu ułatwienia spływu cieczy szczelinującej ze szczeliny. Ponieważ działają z opóźnieniem, zmniejszenie lepkości następuje po wykonaniu i podparciu szczeliny

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

krótki łącznik ze stalowej rury z wewnętrzną kryzą. Podczas cementacji znajduje się pomiędzy rurami okładzinowymi. Dolny korek cementacyjny wtłaczany do otworu osiada w łączniku. Kryza wewnętrzna łącznika nie ma zaworu zwrotnego w przeciwieństwie do łącznika z zaworem

Animacja 3D Rekonstrukcja odwiertu - wymiana rur okładzinowychD5I6Rez6fAnimacja 3D Rekonstrukcja odwiertu - wymiana rur okładzinowych

przyczepa z zamontowanym na stałe, dużym, wysokociśnieniowym manifoldem, wykorzystywanym do zabiegów hydraulicznego szczelinowania. Jednostki pompujące przetłaczają płyny szczelinujące oraz zawiesiny od pomp mieszalników i manifoldu, który kieruje płyn na agregaty pompowe umieszczone na platformach samochodów ciężarowych oraz na głowicę odwiertu lub tuleję ochronną głowicy eksploatacyjnej

Rn4BrFwY2vna7

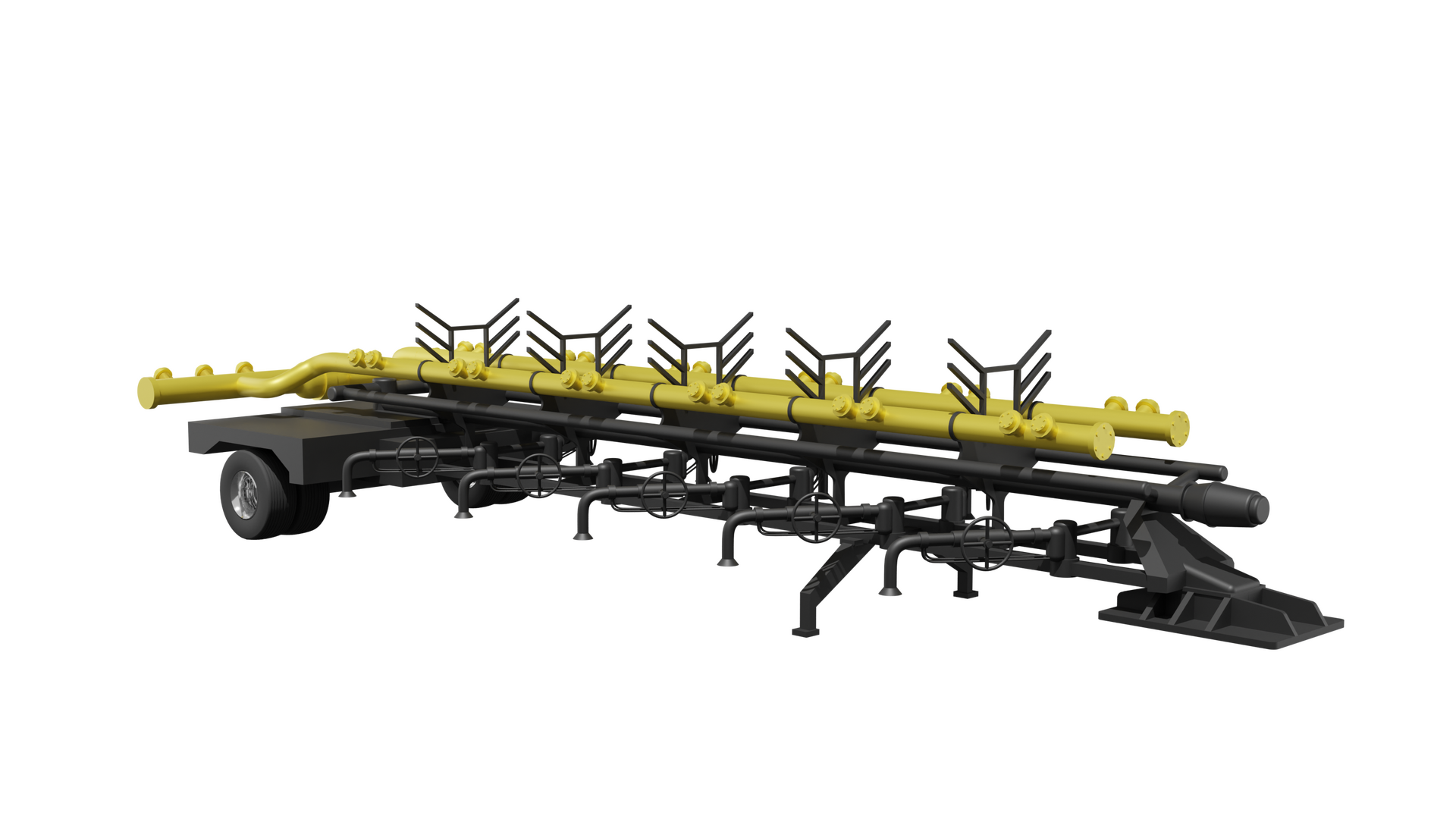

Na zdjęciu znajduje się manifold na podwoziu przyczepy. Na czarnej przyczepie widoczne są dwie długie żółte rury. Rury są w kształcie podłużnych cylindrów. Pomiędzy rurami znajduje się pięć czarnych wsporników. Wsporniki są o kształcie prostokątów. Od dłuższego boku prostokąta odchodzą pod kątem trzy czarne wypustki. Na dole przyczepy widać pięć wylotów przy których znajdują się czarne pokrętła o kształcie okręgów.

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

zawory i rury dystrybuujące ciśnienie hydrauliczne z akumulatora do elementów zamykających zestawu głowic przeciwerupcyjnych

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

względnie stabilny związek tlenu i wodoru o wzorze sumarycznym ${\mathrm H}_2{\mathrm O}_2$ stosowany głównie do procesów chemicznych i produkcji papieru. Używany jest także do stymulacji termicznej złóż ropy naftowej- reakcje nadtlenku wodoru ze strefą przyodwiertową i płynami złożowymi wytwarzają wysoką temperaturę, obniżają lepkość ropy i usuwają uszkodzenia złoża

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

czynności mające na celu przywrócenie zdolności wydobywczej odwiertu i wgłębnych urządzeń wydobywczych bez zmiany konstrukcji odwiertu

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

otwór wiertniczy, wykonany w górotworze dla celów badawczych, poszukiwawczych, dokumentacyjnych lub eksploatacyjnych, w którym zakończono prace wiertnicze oraz uzbrojono w głowicę pozwalającą na eksploatację kopaliny

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

narzędzie wgłębne stosowane w otworach wiertniczych i odwiertach wydobywczych. Umożliwia uszczelnienie przestrzeni pierścieniowej między przewodem wiertniczym a ścianą otworu lub rurami okładzinowymi, albo między rurami wydobywczymi a rurami okładzinowymi w odwiercie wydobywczym, w celu uniemożliwienia przepływu pionowego płynu złożowego przez uszczelnioną przestrzeń pierścieniową między rurami.

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

sterowane komputerowo urządzenie mieszające i podające płyn zabiegowy na agregaty pompowe, zamontowane na samochodzie na podwoziu samochodu ciężarowego. Umożliwia zaprogramowania w różnych fazach zabiegu wydajności pompowania płynów, koncentracji podsadzki oraz dozowania substancji chemicznych zarówno ciekłych, jak i w postaci proszku

R1XsXPNMXkAId

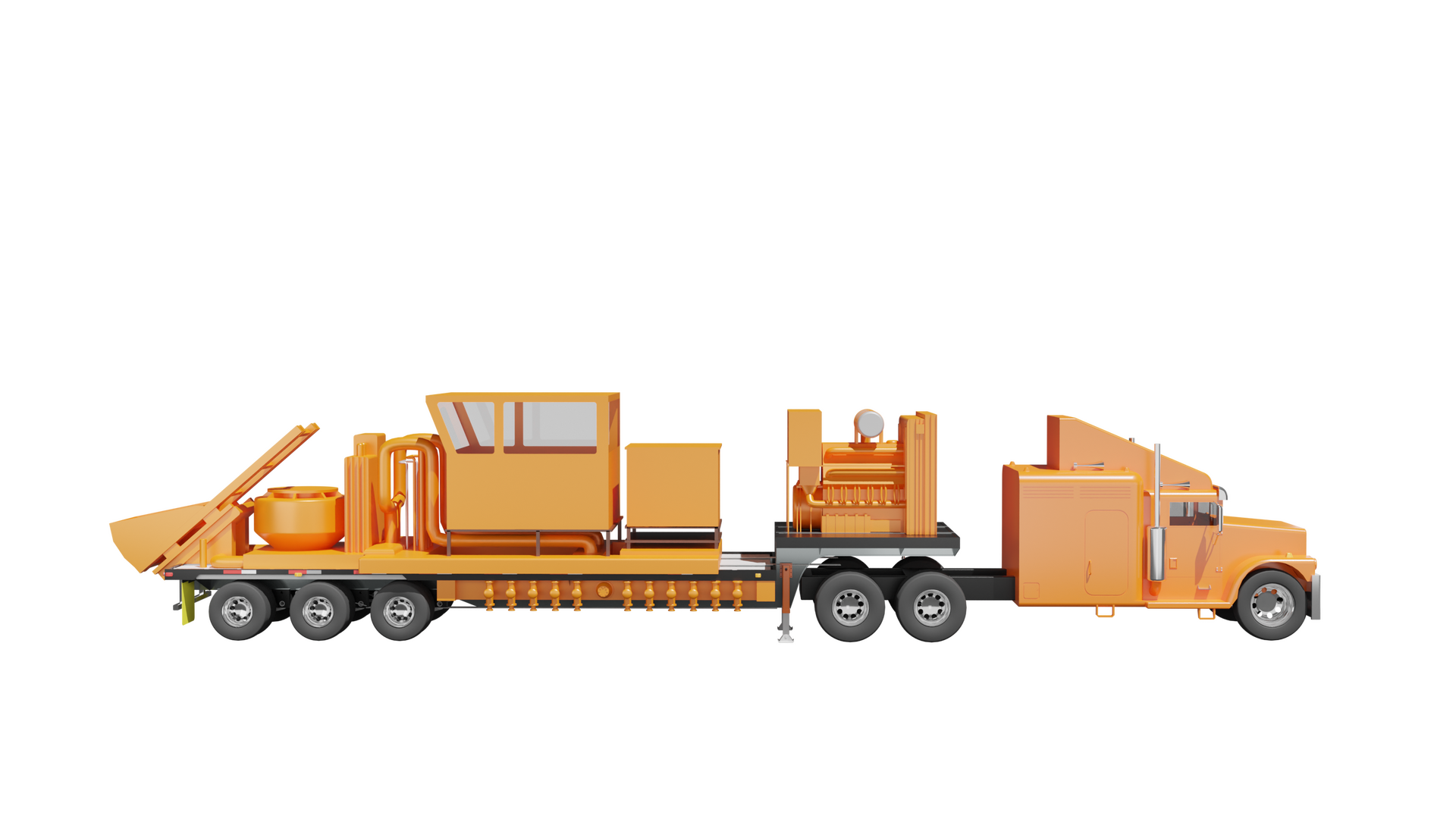

Na zdjęciu znajduje się animowana piaskomieszałka na podwoziu przyczepy. Do ciągnika samochodowego przyłączona jest długa przyczepa. Na przyczepie za kabiną kierowcy znajduje się pomarańczowy element przypominający silnik. Za nim widoczny jest prostokątny element oraz kabina operatora o kształcie prostopadłościanu. Obok kabiny operatora biegną pomarańczowe rury łączące się z cylindrycznym zbiornikiem. Zbiornik znajduje się przed kabiną.

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

pompa służąca do pompowania płynu złożowego (ropy naftowej i wody złożowej) ze złoża mającego niskie ciśnienie złożowe, instalowana na spodzie rur wydobywczych

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

służy do uszczelnienia przestrzeni na wypływie płynu złożowego pomiędzy laską pompową lub żerdzią pompową a głowiczką w przypadku konieczności np. wymiany głowiczki lub uszczelnienia w głowiczce pompowej, wymiany laski pompowej, lub zabezpieczenia przed wypływem płynów złożowych i gazu na czas innych prac lub stójki odwiertu

R1J9wQ4I4VC5m

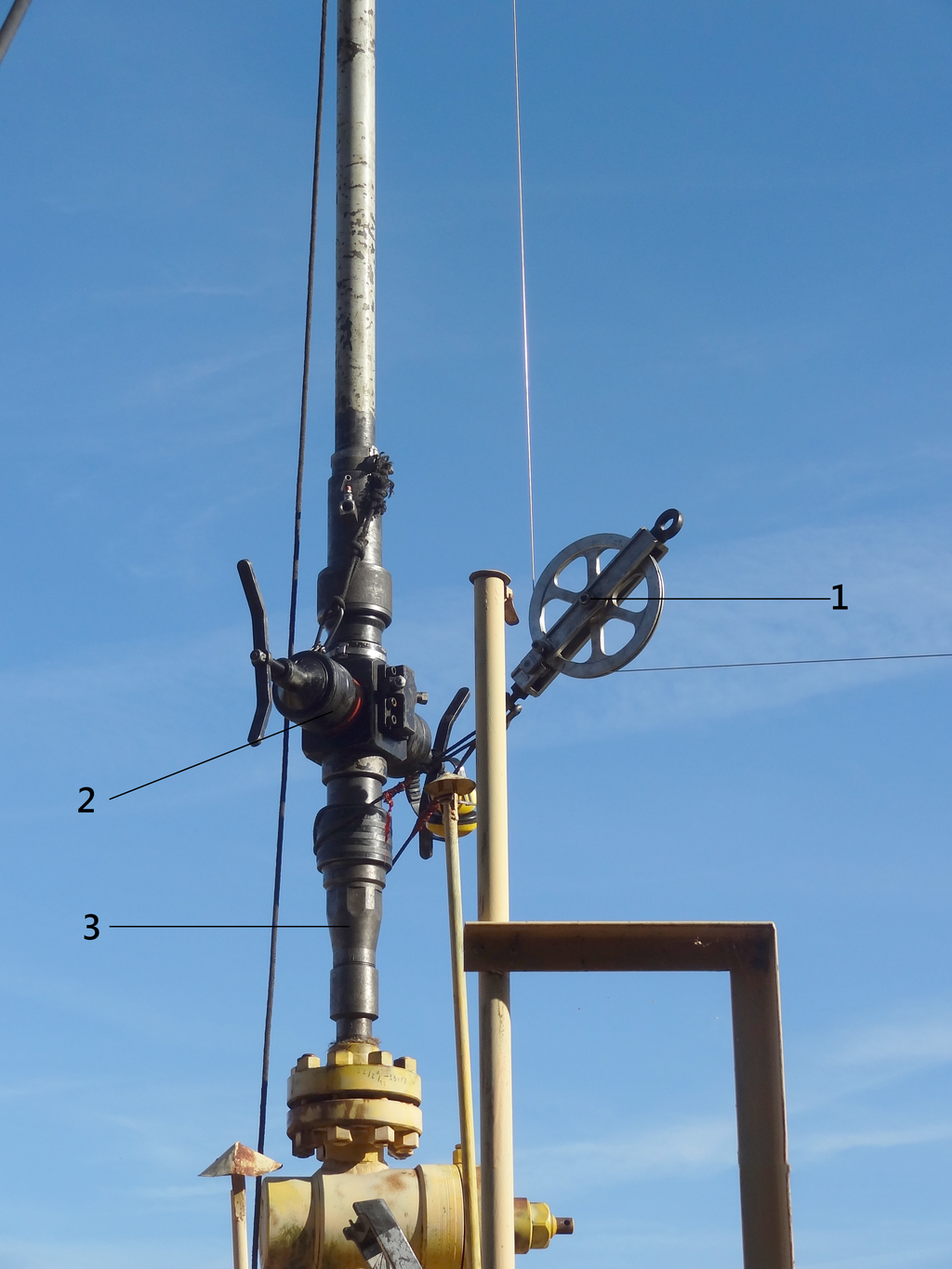

Na zdjęciu widoczny jest prewenter znajdujący się na głowicy eksploatacyjnej. Na dole zdjęcia widoczny jest fragment żółtej głowicy eksploatacyjnej. Do głowicy przy pomocy połączenia kołnierzowego przyłączony jest czarny element o kształcie pionowej podłużnej rury. Jest to prewenter. Prewenter patrząc się od dołu do góry ulega nieznacznemu rozszerzeniu. Widoczne miejsce zmiany średnicy jest oznaczone cyfrą trzy oznaczającą łącznik śluzy pomiarowej. Nad łącznikiem znajduj się zawór. Zawór jest o kształcie sześcianu. Do elementu dochodzi cyfra dwa oznaczającą prewenter pojedynczy. Z przedniej i tylnej ściany sześcianu wychodzi kurek, Kurek jest o kształcie obrotowej wajchy. Do bocznej ściany sześcianu widocznej między kurkami dochodzi stelaż z prętów na końcu którego znajduje się krążek liniowy oznaczony cyfrą jeden. Od góry sześcianu odchodzi dalsza część podłużnej rury.

Animacja 3D Rekonstrukcja odwiertu - wymiana rur okładzinowychD5I6Rez6fAnimacja 3D Rekonstrukcja odwiertu - wymiana rur okładzinowych

przepuszczalność skał w strefie zasięgu odwiertu, która może znacznie wzrosnąć poprzez pojawienie się sieci szczelin, kawern i spękań wywołanych przez torpedowanie

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

przestrzeń pomiędzy wewnętrzną ścianką rury okładzinowej a zewnętrzna ścianką rur wydobywczych

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

czynności mające na celu doprowadzenie odwiertu do właściwego stanu technicznego przy zmianie jego konstrukcji

Animacja 3D Rekonstrukcja odwiertu - wymiana rur okładzinowychD5I6Rez6fAnimacja 3D Rekonstrukcja odwiertu - wymiana rur okładzinowych

połączone ze sobą pojedyncze rury okładzinowe zapuszczone do otworu wiertniczego, przeznaczone do zabezpieczenia przed rozwałem ściany otworu i uszczelnienia poziomów skał zbiornikowych wodonośnych, roponośnych i gazonośnych

RFDuy6TZtobgx

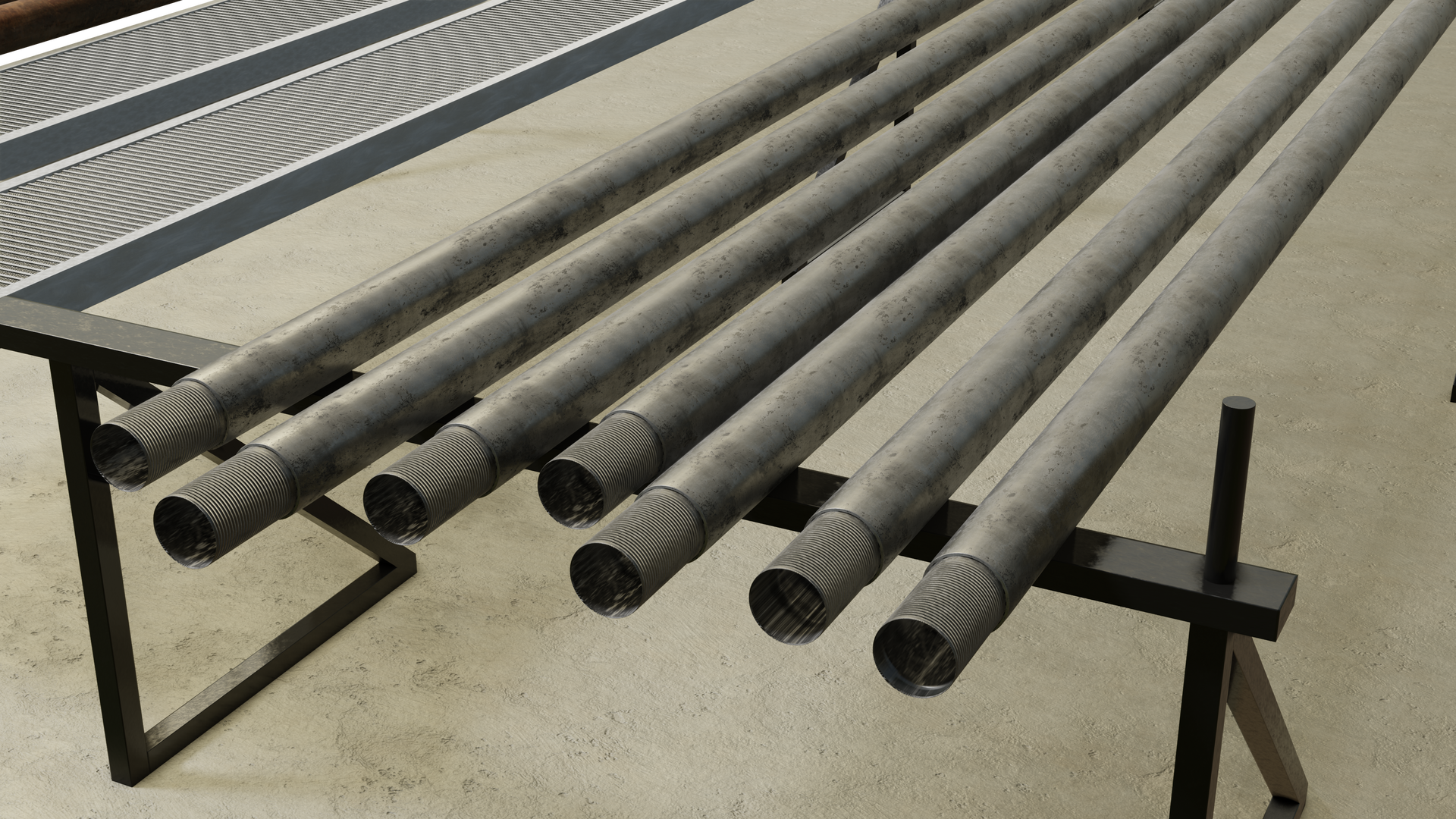

Na zdjęciu widoczne są rury okładzinowe na rampie. Siedem przewodów są w kształcie podłużnych rur. Na zakończeniu rur znajduje się gwintowana. Przewody leżą na stalowym stelażu.

Animacja 3D Rekonstrukcja odwiertu - wymiana rur okładzinowychD5I6Rez6fAnimacja 3D Rekonstrukcja odwiertu - wymiana rur okładzinowych

Galeria zdjęć Urządzenia stosowane przy szczelinowaniu hydraulicznymDIjbifQSUGaleria zdjęć Urządzenia stosowane przy szczelinowaniu hydraulicznym

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

wiele kawałków rurek wydobywczych skręconych razem. Kolumna rurek wydobywczych w otworze może być albo zakotwiczona, albo swobodna na dole

RbuipMorIZK1m

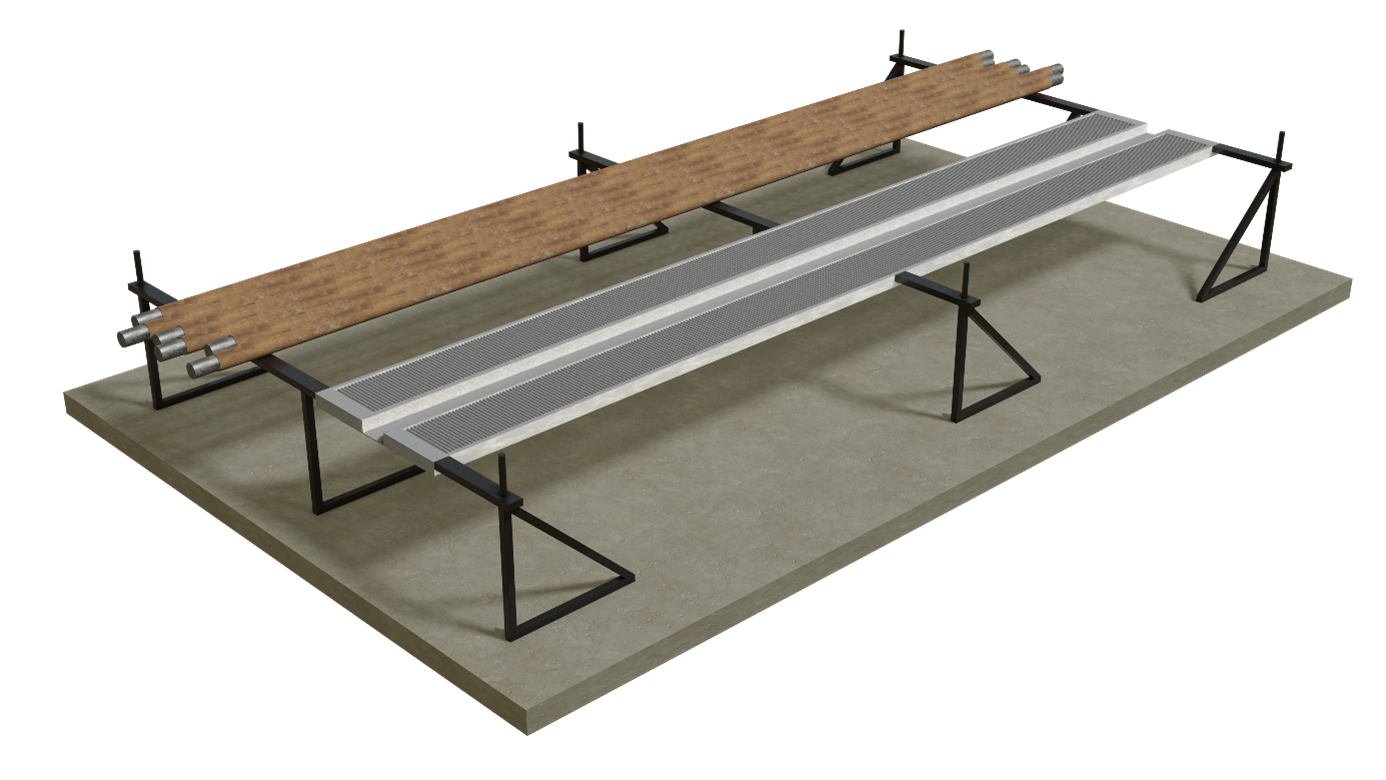

Na zdjęciu przedstawiona jest rampa służąca do prac obróbczych. Zdjęcie wykonane jest pod kątem. Podstawa jest betonowym prostopadłościanem. Na niej znajdują się trzy metalowe stelaże, każdy z nich podparty jest w trzech miejscach za pomocą metalowych prętów ułożonych w trójkąty. W górnej części konstrukcji znajduje się sześć brązowych rur. Są one ułożone obok siebie na metalowym stelażu. W górnej części każdej z rur widoczny jest srebrny fragment. Po prawej stronie rur znajdują się dwa prostokątne elementy. Są one szarego koloru. W ich środku wycięte są małe rowki na całej długości. Elementy te są połączone ze sobą za pomocą małej szarej blaszki. Elementy są wbudowane w stelaż.

Animacja 3D Rekonstrukcja odwiertu - wymiana rur okładzinowychD5I6Rez6fAnimacja 3D Rekonstrukcja odwiertu - wymiana rur okładzinowych

Galeria zdjęć Urządzenia stosowane przy szczelinowaniu hydraulicznymDIjbifQSUGaleria zdjęć Urządzenia stosowane przy szczelinowaniu hydraulicznym

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

zabieg mający na celu zwiększenie przepuszczalności skał złożowych strefy zasięgu odwiertu poprzez wytworzenie w nich szczeliny lub szczelin, zazwyczaj równoległych do uławicenia złoża. Promień zasięgu wytworzonej szczeliny jest duży i może wynosić do kilkudziesięciu metrów

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

torpeda stosowana do torpedowego szczelinowania otworu

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

jedna z metod instrumentacji stosowana w czasie wiercenia, aktualnie jedyny używany rodzaj torpedowania

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

powiększanie dna otworu wiertniczego i szczelinowanie skały zbiornikowej w celu stymulacji wydobycia

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

zabieg techniczny usprawniania studni realizowany dzięki robót strzałowych w otworach badawczych i studziennych. Ma on na celu powiększenie wydajności ujmowanego poziomu wodonośnego w konsekwencji wytworzenia sztucznych szczelin i kawern w warstwie wodonośnej wokół odwiertu. Torpedowanie stosuje się tylko w skałach litych, spękanych albo skawernowanych. Dzieje się ono pod „przybitką” wodną

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

drogowa jednostka magazynowa montowana na samochodzie ciężarowym. Służy do transportu materiałów podsadzkowych na miejsce zabiegu szczelinowania hydraulicznego w odwiercie

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

jest wykorzystywane do wymiana zestawu rur wydobywczych i żerdzi w płytkich odwiertach ropnych i gazowych, tłoczkowania i łyżkowania do $3000 \mathrm{m}$ oraz wyrabiania zasypu

R16jYlk1HYpuT

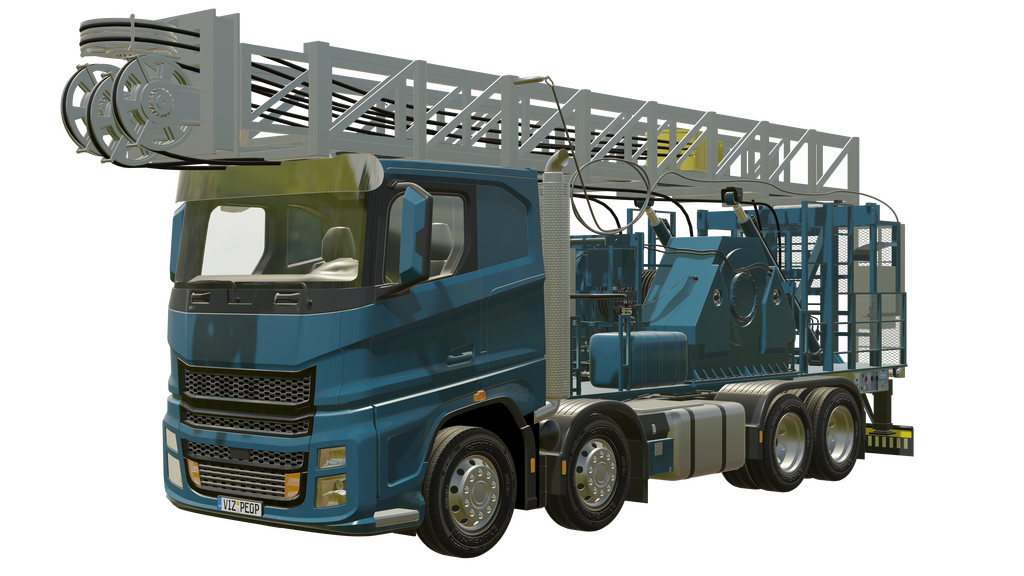

Na zdjęciu przedstawione jest urządzenie obróbcze typu MSC myślnik dwieście pięćdziesiąt. Jest to ciężarówka. Pojazd przedstawiony jest pod kątem i jest w większości niebieskiego koloru. Przez drabinę znajdującą się na niej przypomina wóz strażacki. Na lewym końcu drabiny znajduje się szara część z czterema kołowrotkami, na których zaczepione są czarne liny poprowadzone w środku drabiny do tylnej części maszyny oraz poprowadzone pod drabiną. Podwójny kołowrotek znajduje się u góry i jest ustawiony poziomo, pod nim znajdują się obok siebie pozostałe trzy w orientacji pionowej. Pojazd ma cztery koło z każdej strony. Pomiędzy pierwszymi dwoma, a dwoma tylnymi znajduje się szary zbiornik. Tuż za kabiną kierowcy znajduje się niebieska konstrukcja. Jest to sporych rozmiarów podciągnik drabiny o dwóch ramionach. Przed zbiornikiem znajdują się rury oraz zawory. Tuż obok podciągnika znajduje się okrągły element, na który nawinięta jest czarna lina. Tuż nad podciągnikiem znajduje się szara lina łącząca drabinę z tyłem pojazdu. Nad zbiornikiem jest ona zaokrąglona. Za zbiornikiem znajduje się niebieska konstrukcja będąca podstawą drabiny. Składa się ona z drabinek oraz niebieskiej skrzynki. Na skrzynce znajdują się trzy tarcze manometru oraz wiele przycisków i pokręteł. Na samym końcu znajduje się szara siatka zakrywająca tył pojazdu. Z tyłu pojazdu znajduje się zderzak. Między ostatnim kołem, a zderzakiem znajduje się panel z przyciskami.

Galeria zdjęć Urządzenia stosowane przy szczelinowaniu hydraulicznymDIjbifQSUGaleria zdjęć Urządzenia stosowane przy szczelinowaniu hydraulicznym

wyposażone jest w układy pomiaru, monitorowania i rejestracji parametrów technologicznych w czasie zabiegu, zdalnie sterujące pracą urządzeń zabiegowych. Układ pomiarowy rejestruje: gęstość płynu zabiegowego, koncentrację piasku, ciśnienie w czasie zabiegu, ciśnienie na spodzie odwiertu, ciśnienie w rurach okładzinowych, wydatek tłoczenia, ilość wtłaczanych płynów

Rcx2mrbNTnXea

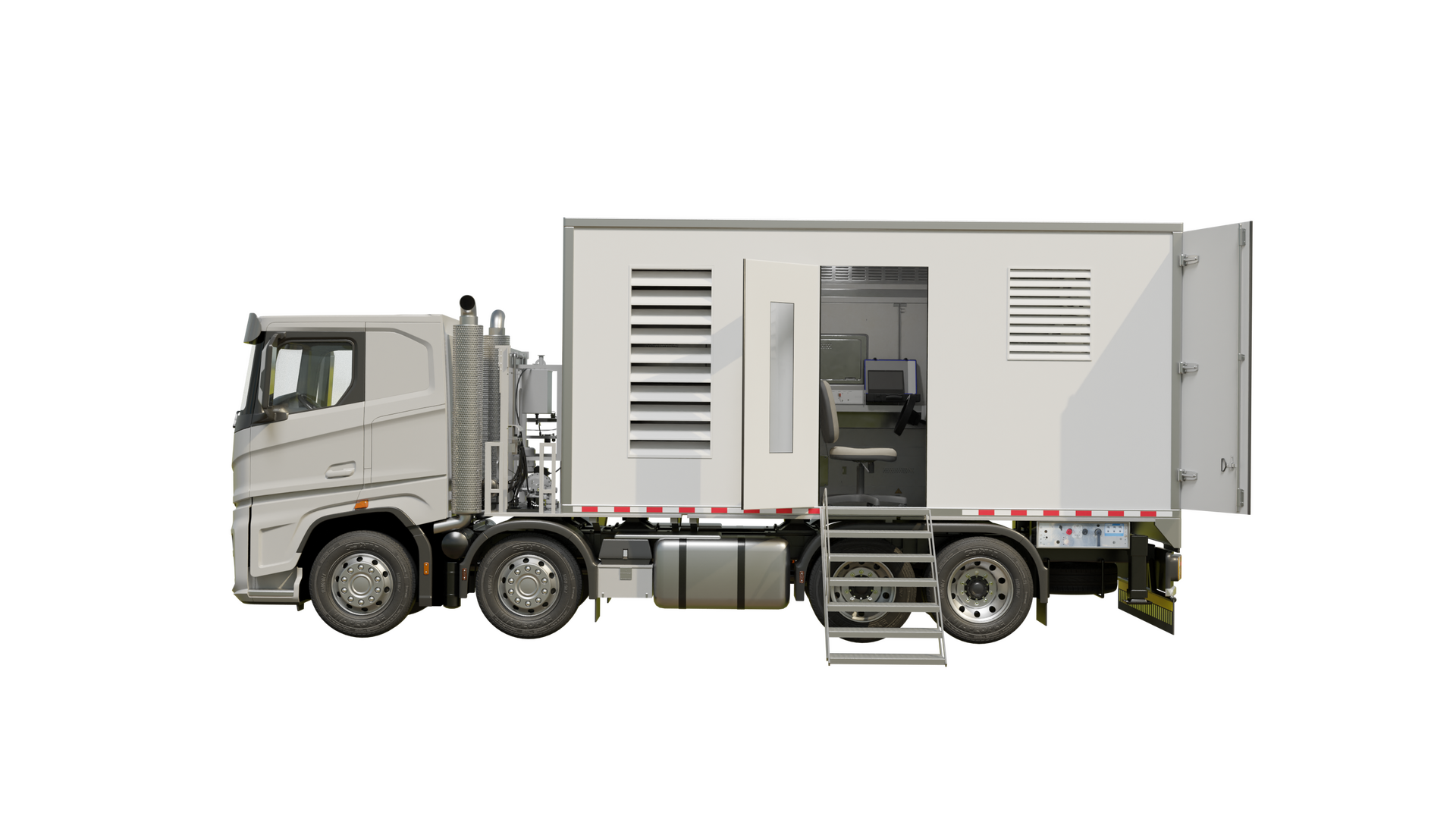

Na zdjęciu widoczne jest animowane urządzenie sterująco‑rejestrujące na podwoziu ciężarówki. Za kabiną ciężarówki znajduje się biała obudowa o kształcie prostopadłościanu. W punkcie stanowiącym połowę długości naczepy umieszczona jest drabinka oraz drzwi wykonane w obudowie. Drzwi są uchylone. W środku obudowy widać stanowisko komputerowe znajdujące się przy stole.

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

czas między zatłoczeniem pary a wydobyciem ogrzanej ciężkiej ropy naftowej podczas cyklu zatłaczania pary (okres nasiąkania lub faza nasiąkania)

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

czas między zatłoczeniem pary a wydobyciem ogrzanej ciężkiej ropy naftowej podczas cyklu zatłaczania pary (okres nasiąkania lub faza nasiąkania)

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

zabiegi zwiększające wydobycie ropy naftowej i gazu ziemnego, stosowane w złożach, zwłaszcza w końcowej fazie eksploatacji, poprzez zmniejszenie oporów przepływu w strefie przyodwiertowej

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

służą do zamykania przepływu medium, a w szczególności ropy naftowej i gazu ziemnego w zakresie ciśnień

R1SphfmhVIJNi

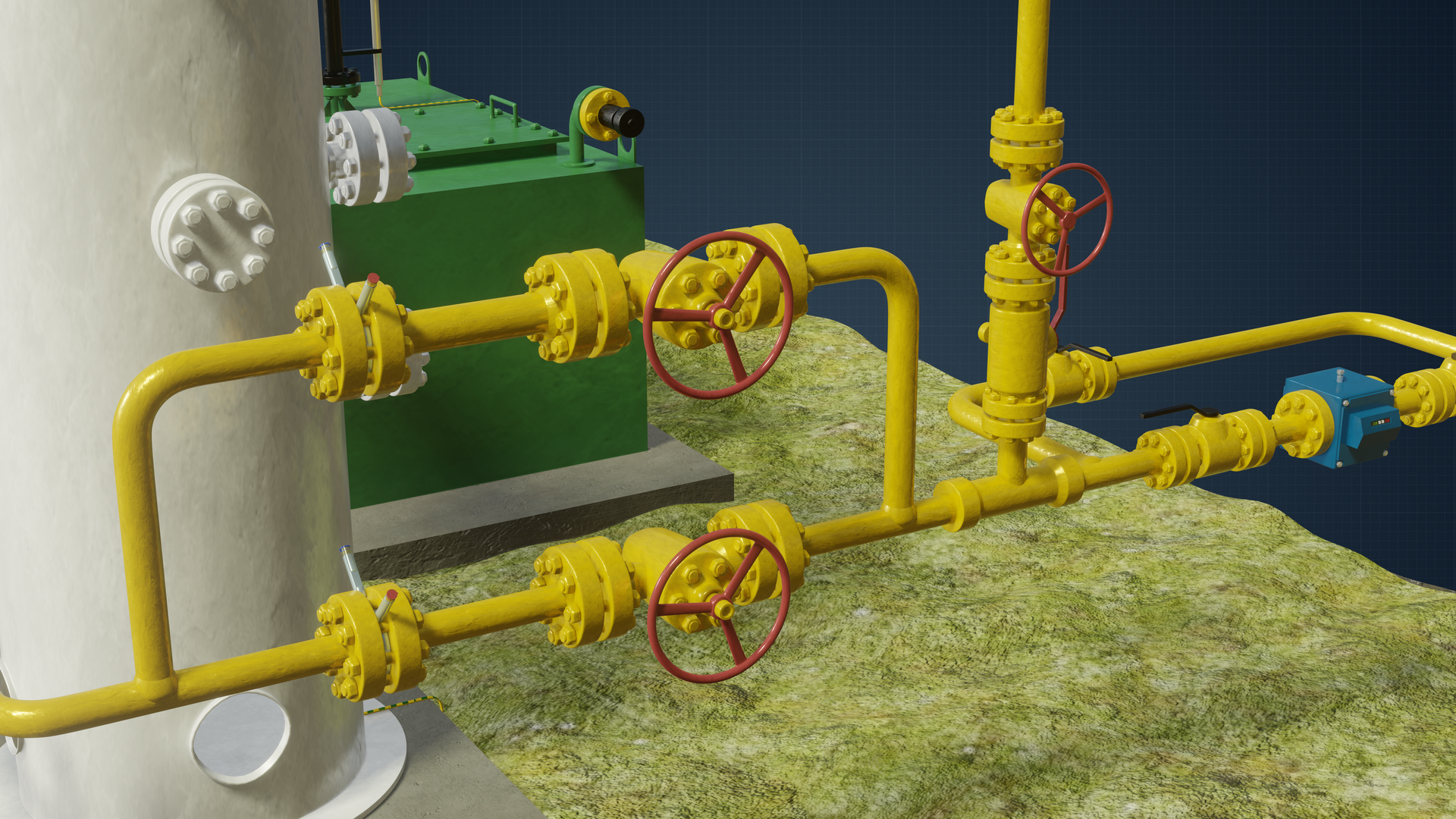

Na rysunku znajduje się animowany fragment części odcinka na którym znajduje się układ zasuw do syfonowania odwiertu ze zwężką redukcyjną produkcyjną i zwężką do syfonowania na obiegu. Syfonowanie odwiertu to czynności, których efektem jest zwiększenia przepływu ropy naftowej lub gazu ziemnego ze złoża do odwiertu. W centralnej części rysunku widać zamknięty układ dwóch rur tworzący kształt kwadratu. Na środku górnej rury oraz dolnej rury znajduje się połączenia kołmnierzowe czyli dwa przeciwległe współosiowe kołnierze połączone co najmniej czterema śrubami, pomiędzy którymi znajduje się duże czerwone pokrętło. Wylot rury znajdujący się za fragmentem w którym górna cześć układu rur uległa połączeniu z dolną nitką, prowadzi do dalszego fragmentu którym jest odcinek pomiary. Za rurami znajduje się szary cylidryczny kształt. Jest to separator który wykorzystywanym jest do rozdziału fazy gazowej od ciekłej

Animacja 3D Rekonstrukcja odwiertu - wymiana rur okładzinowychD5I6Rez6fAnimacja 3D Rekonstrukcja odwiertu - wymiana rur okładzinowych

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

mały odcinek rury stalowej ze zwężonym otworem lub zaworem wewnętrznym. Zapuszczany jest między dwoma łącznikami rur okładzinowych, zwykle z jednym łącznikiem nad butem prowadnikowym w trakcie cementowania. Zawór zwrotny uniemożliwia przedostanie się płynów do kolumny rur okładzinowych w trakcie jej zapuszczania do odwiertu

Animacja 3D Rekonstrukcja odwiertu - wymiana rur okładzinowychD5I6Rez6fAnimacja 3D Rekonstrukcja odwiertu - wymiana rur okładzinowych

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne

wykonany z metalu, jest wykorzystywany do magazynowania wody złożowej pochodzącej z odwiertów ropy i gazu

RcrGbUGZMkJHu

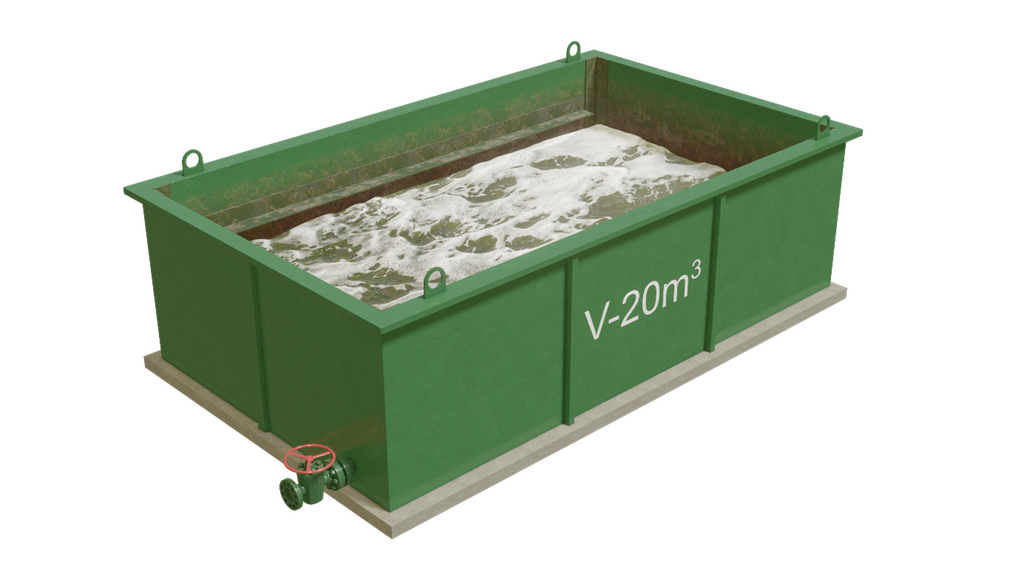

Na zdjęciu przedstawiony jest zielony, zbiornik na ciecz roboczą. Zbiornik znajduje się na betonowej podstawie w kształcie prostopadłościanu. Zbiornik przypomina kontener na śmieci. Jest przedstawiony pod kątem. W jego lewej części znajduje się zielony zawór z czerwonym pokrętłem u góry. W środku zbiornika widoczne są ślady rdzy. Zbiornik wypełniony jest cieczą przypominającą wzburzoną wodę. Na ścianie kontenera znajduje się napis V myślnik dwadzieścia metrów sześciennych.

Animacja 3D Rekonstrukcja odwiertu - wymiana rur okładzinowychD5I6Rez6fAnimacja 3D Rekonstrukcja odwiertu - wymiana rur okładzinowych

Galeria zdjęć Urządzenia stosowane przy szczelinowaniu hydraulicznymDIjbifQSUGaleria zdjęć Urządzenia stosowane przy szczelinowaniu hydraulicznym

potocznie „laska pompowa”, stanowi górny odcinek przewodu pompowego uszczelniony na głowicy eksploatacyjnej za pomocą głowiczki pompowej. Połączona jest od góry za pomocą cięgna z wahaczem żurawia pompowego, natomiast w dolnej części dokręcona jest do pierwszej żerdzi pompowej lub manipulaka

R1C61BPrDulQM

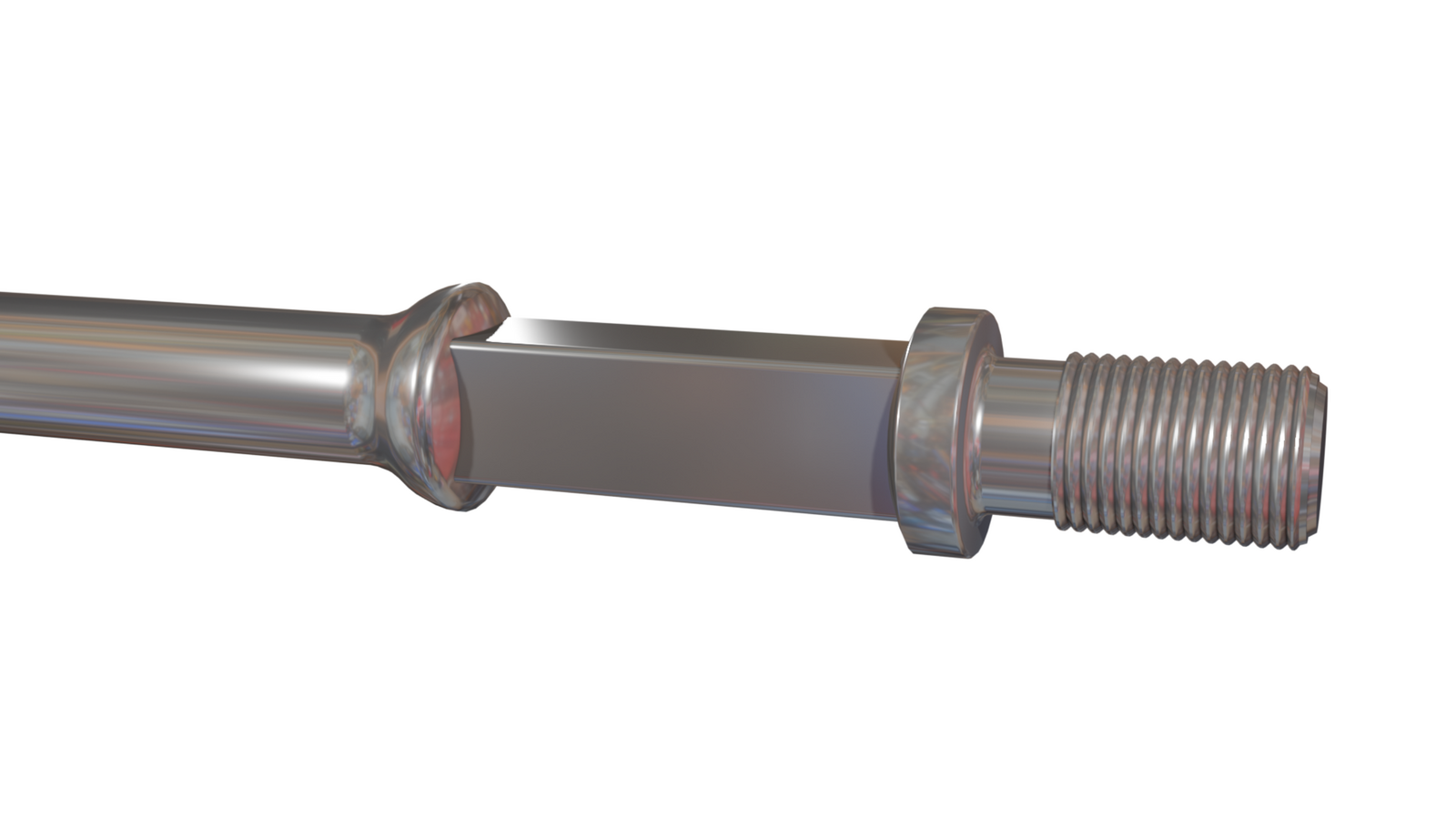

Na zdjęciu widoczna jest żerdź dławikowa. Żerdź po lewej stronie jest o kształcie cienkiego podłużnego cylindra zakończonego główką. Na płaskiej główce o kształcie okręgu znajduje się podłużny prostopadłościan zakończony główka o kształcie okręgu. Za główką znajduje się element cylindryczny gwintowany.

E‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczneDcQ6wePnuE‑book Intensyfikacja wydobycia - szczelinowanie hydrauliczne
