jest to sposób oceny danego procesu, produktu, systemu, projektu lub całej organizacji

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

sprawdzenie systemu zarządzania podług jego zgodności z normą ISO 9001:2015 lub w przypadku lotnictwa norma EN9100

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

weryfikacja spełnienia wymagań danego procesu produkcyjnego lub usługowego podług dokumentacji technologicznej w danej firmie, dla danego procesu

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

weryfikacja konkretnego produktu pod względem jego wymagań podług dokumentacji technicznej – rysunku technicznego i specyfikacji na nim zawartej - dla danego produktu, w danej organizacji

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

kontrola dokonywana przez przeszkolonego audytora – pracownika danej organizacji

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

kontrola organizacji ze strony klienta, który weryfikuje proces produkcyjny własnego produktu lub przypatruje się systemowi jakości w danej firmie

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

wszystkie audyty organizacji zatwierdzających systemy jakości np. ISO 9001:2015 lub EN9100

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

powierzchni jest to niezgodność lub odchyłka od założonego na rysunku profilu. W odróżnieniu od falistości powierzchni, chropowatość powierzchni mierzona jest na niewielkich odcinkach. Opisuje się ją poprzez 2 podstawowe parametry: Ra oraz Rz.

Ra – jest to średnie arytmetyczne odchylenie od linii średniej. Jest to parametr uprzywilejowany w Polsce i najczęściej możemy go spotkać na rysunkach technicznych

$Ra=\sum _{}^{}\frac{\left|yn\right|}{n}$

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

(ang. Manpower) – jedna z głównych przyczyn wystąpienia problemu, umieszczana na diagramie Ishikawy

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

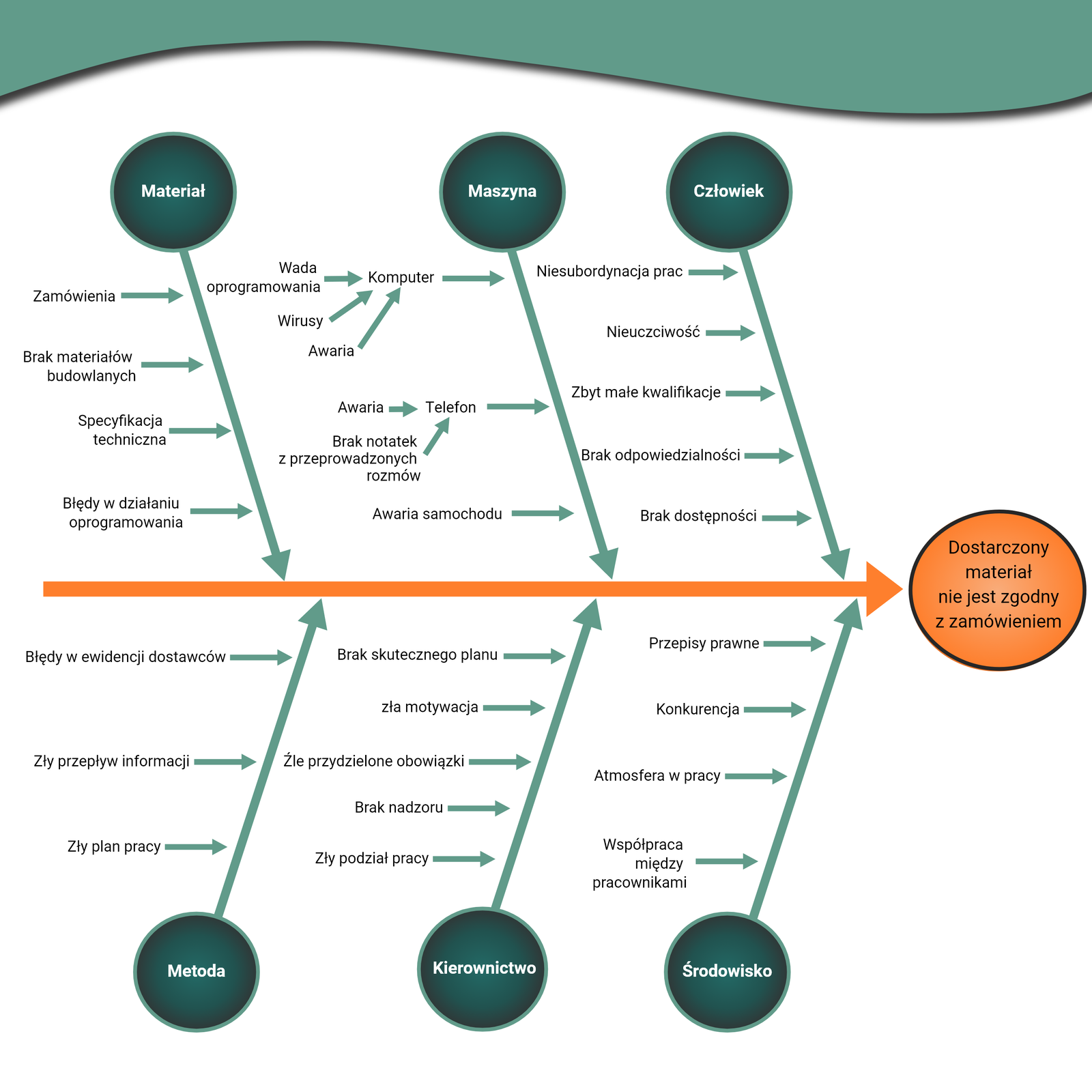

jest jednym z narzędzi służących do zarządzania jakością, a dokładniej do analizy przyczynowo – skutkowej powstałego problemu

R2PU0I70AxPeN

Ilustracja przedstawia diagram przyczynowo‑skutkowy rozpatrujący przyczyny niezgodności dostarczonego materiału z zamówieniem. Przez środek ilustracji biegnie pozioma strzałka wskazująca na główny skutek. Wskazują na nią kolejne trzy od góry i trzy od dołu. Cały diagram przypomina kształtem rybie ości. Na niezgodność dostarczonego materiału z zamówieniem mogą mieć wpływ różne czynniki takie jak materiał, maszyna, człowiek, metoda, kierownictwo i środowisko. Czynniki te mają również swoje podprzyczyny. Układ przyczyn i podprzyczyn prezentuje się następująco: Przyczyną jest materiał ze względu na: zamówienia, brak materiałów budowlanych, specyfikacje techniczną, błedy w działaniu oprogramowania. Przyczyną jest maszyna ze względu na: błąd komputera mogący wynikać z wady oprogramowania, wirusów, awarii; telefon odnośnie awarii nie przyniósł rezultatu ze względu na brak notatek z rozmów, awarie samochodu. Przyczyną jest człowiek ze względu na: niesubordynację prac, nieuczciwość, zbyt małe kwalifikacje, brak odpowiedzialności, brak dostępności. Przyczyną jest metoda ze względu na: błędy w ewidencji dostawców, zły przepływ informacji, zły plan pracy. Przyczyną jest kierownictwo ze względu na: brak skutecznego planu, zła motywację, źle przydzielone obowiązki, brak nadzoru, zły podział pracy. Przyczyną jest środowisko ze względu na: przepisy prawne, konkurencję, złą atmosferę w pracy, złą współpracę między pracownikami.

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

głównym celem osoby na tym stanowisku jest kierowanie i organizowanie całokształtu działalności zakładu produkcyjnego: kierowanie i nadzór nad wszystkimi procesami w zakładzie produkcyjnym z uwzględnieniem efektywności ekonomicznej prowadzonych działań np. w zakresie optymalizacji zużycia materiałów, energii, wody itp.

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

(ang. efficiency) – prowadzenie procesu w sposób umożliwiający osiągniecie celu (dostarczeniu klientowi wyrobu, usługi) przy jak najmniejszym wysiłku, np. monitorowanie wyrobów w jednostce czasu

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

znormalizowany system zarządzania jakością dla przemysłu lotniczego

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

zmiana grubości pasma w procesie walcowania

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

wartość naprężenia, przy którym materiał przechodzi ze stanu sprężystego w stan plastyczny tzn. zaczynają powstawać nieodwracalne odkształcenia plastyczne w materiale. Za umowne kryterium do określenia tej granicy przyjmuje się trwałe odkształcenie względne równe εepsilon=0,002

$Re=\frac{Fe}{So}$ [MPa]

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

norma definiująca system zarządzania jakością

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

japońska filozfia ciągłego dokosnalenia się przy wykorzystaniu metody małych kroków, ideologia wywodząca się z marki Toyota

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

(ang. Management) - jedna z głównych przyczyn wystąpienia problemu, umieszczana na diagramie Ishikawy

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

zajmuje się przygotowywaniem planów produkcji. Do jego obowiązków należy nadzorowanie, czy prace są wykonywane zgodnie z harmonogramem. Koordynuje zadania realizowane przez zespół, którym zarządza, i sporządza raporty

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

może być wewnętrzny (w ramach danego przedsiębiorstwa) lub zewnętrzny, to on składa zamówienie i określa wymagania dla produktu

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

proces, podczas którego w cieczy zachodzi zarodkowanie i wzrost krystalicznej fazy stałej (fazy o regularnym i powtarzanym ułożeniu atomów)

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

(ang. Machine) - jedna z głównych przyczyn wystąpienia problemu, umieszczana na diagramie Ishikawy

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

agregat metalurgiczny, maszyna do ciągłego odlewania stali

R17HbpKgPSKYj

Schemat przedstawia stanowisko technologiczne do przeprowadzania procesu pionowego ciągłego odlewania stali, zaczynając od góry układu, składa się z kadzi głównej, z której ciekły metal przedostaje się do kadzi pośredniej, o prostopadłościennym kształcie, przez rurę osłonową. Kadź pośrednia wyposażona jest w zatyczkę. Metal wewnątrz kadzi pośredniej ma kolor żółty. Po wypłynięciu ciekłego metalu z kadzi pośredniej przez wylew zanurzany, trafia on do krystalizatora, gdzie z uwagi na chłodzenie wodą następuje krystalizacja stali od ścianek do osi wlewka. Tu rozpoczyna się proces tworzenia wlewka ciągłego. Następnie metal przechodzi przez strefę chłodzenia wtórnego, aby później trafić do klatek ciągnąco prostujących, które mają za zadanie wyciągnięcie wlewka z krystalizatora z należytą prędkością. Ostatnim etapem jest cięcie pasma na odcinki o określonej długości, za pomocą palnika acetyleno‑tlenowego lub gazowo‑tlenowego, panik przedstawiono jako zielony, mały prostopadłościan z niebieską końcówką, z której wychodzi płomień palnika. Metal przechodzący od krystalizatora do palika przechodzi od koloru żółtego, po pomarańczowy, kończąc na czerwonym, przy czym przejścia kolorów są płynne. Na schemacie metal ma kształt podłużnego prostopadłościanu o stałym przekroju, wygiętego w łuk. Początkowo metal wydostaje się z wylewu pod kątem prostym do podłoża, w okolicach palnika, jest ułożony równolegle względem podłoża.

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

(ang. Material) - jedna z głównych przyczyn wystąpienia problemu, umieszczana na diagramie Ishikawy

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

5 x dlaczego, inaczej: 5 Whys, 5W jest jedną z metod pozwalających na wykrywanie przyczyn problemów (lub defektów). Jest to zasada, którą stosujemy w celu ustalenia podstawowej przyczyny zakłóceń

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

(ang. Method) - jedna z głównych przyczyn wystąpienia problemu, umieszczana na diagramie Ishikawy

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

osoba odpowiedzialna za wykonanie planu produkcyjnego na swojej zmianie

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

(ang. Environment) - jedna z głównych przyczyn wystąpienia problemu, umieszczana na diagramie Ishikawy

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

agregat metalurgiczny, w którym prowadzi się proces tzw. rafinacji pozapiecowej, w pieco‑kadzi ustala się ostateczny skład chemiczny wytapianej stali oraz temperaturę kąpieli metalowej

RkhCFiFswO8tq

Obrazek przedstawia fotografię piecokadzi, czyli stanowiska służącego do rafinacji elektrodami grafitowymi. Widoczna jest kadź o walcowatym kształcie, wypełniona ciekłym metalem, na którego powierzchni widać ciemny kożuch tlenków. Kadź nie jest wielka, ma około metra wysokości i mniej niż metr średnicy. Nad nią i za jej obręczą umieszczone są elementy maszynerii rafinującej, składająca się z przewodów, rur i profili.

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

prawo ujmujące zależność szybkości zarodkowania i liniowej szybkości krystalizacji od przechłodzenia cieczy metalicznej

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

każde działanie/operacja, które przekształcają stan wejściowy, w stan wyjściowy

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

stosunek różnicy pola początkowego, przekroju poprzecznego i pola przekroju poprzecznego w miejscu rozerwania próbki, do pola początkowego przekroju wyrażony w procentach

$Z=\frac{So-Su}{So}\times 100\%$

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

procentowa zawartość pierwiastków chemicznych w kąpieli metalowej

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

(ang. efectiveness) związana jest z dostarczeniem klientowi wyrobu lub usługi zgodnej z jego oczekiwaniami. Jest to wskaźnik stosowany do oceny zadowolenia klienta. Skuteczność jest związana z określeniem na ile doskonalenie wyrobów i procesów w firmie wpływa na zadowolenie klienta

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

strefa powstała w bezpośrednim sąsiedztwie styku metalu z formą odlewniczą, składa się z małych kryształów (ziaren) o przypadkowej orientacji

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

druga strefa występująca po strefie kryształów zamrożonych, której mikrostruktura złożona jest z wydłużonych kryształów w kierunku przepływu ciepła o określonej orientacji krystalograficznej

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

trzecia strefa występująca po strefie kryształów kolumnowych zajmująca centralną część odlewu. Zbudowana jest z kryształów równoosiowych o przypadkowej orientacji, których wymiar jest większy niż kryształów w strefie zamrożonej

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

to pracownik odpowiedzialny za ogół procesów technologicznych związanych z produkcją przemysłową

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

w trakcie procesu stalowniczego prowadzi się kontrolę temperatury ciekłej stali, wartość temperatury (najczęściej) prezentowana jest w stopniach Celsjusza

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

wzrost kryształów kolumnowych kontynuowany aż do zakrzepnięcia całego ciekłego metalu

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

jest miarą odporności materiału przeciw lokalnym odkształceniom trwałym, powstałym na powierzchni badanego przedmiotu, wskutek działania skupionych nacisków punktowych spowodowanych wciskaniem w nią drugiego, twardszego ciała, zwanego wgłębnikiem. Spośród metod statycznych pomiaru twardości najbardziej rozpowszechnione są:

• metoda Rockwella

• metoda Vickersa

• metoda Brinella

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

odporność materiału na złamanie przy uderzeniu. Definiuje się ją jako stosunek pracy potrzebnej do złamania znormalizowanej próbki z karbem do pola przekroju poprzecznego tej próbki w miejscu karbu. Do wyznaczenia udarności stosuje się młoty udarowe i próbki o przekroju kwadratowym

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

komplet urządzeń i maszyn z własnym indywidulanym napędem o konstrukcji pozwalającej na bezpośrednie wykonywanie operacji walcowania wchodzącej w skład realizowanego w cyklu technologicznym przerobu plastycznego

R18Ycda72v4qn

Obrazek jest fotografią, która przedstawia walcarki hutnicze na hali produkcyjnej. Są to maszyny umieszczone kolejno po sobie, składające się z dwóch stalowych walców, przez które przeprowadzone są rozgrzane do czerwoności elementy metalowe. Metalowe elementy przechodzą przez kolejne walcarki zmieniając swój kształt w zależności od wielkości walców oraz ich rozchylenia.

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

składa się z różnych wydziałów, mających do wykonania określne operacje wynikające z realizowanego cyklu walcowniczego – nagrzewanie, walcowanie, chłodzenie, zwijanie

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

wytrzymałość na rozciąganie jest to naprężenie, które odpowiada maksymalnej sile rozciągającej, uzyskanej podczas statycznej próby rozciągania odniesione do początkowego pola przekroju poprzecznego badanej próbki. Jest to wartość naprężenia, po której próbka tworzywa ulega rozerwaniu

$Z=\frac{Fm}{So}$ [MPa]

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

stosunek trwałego wydłużenia bezwzględnego długości ΔdeltaLu do początkowej długości pomiarowej próbki pomiarowej próbki po rozerwaniu L0 wyrażony w procentach

$A=\frac{Lu-L}{Lo}\times 100\%$

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

w rozumieniu przedsiębiorstwa stanowią: ludzie, środki finansowe, instalacje, wyposażenie, technologia, metody

Atlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcjiDs1xJaWARAtlas interaktywny Metody rozwiązywania problemów jakościowych w obszarach produkcji

komplet urządzeń przystosowanych do materiału oraz innych parametrów procesowych takich jak temperatura i wielkość nacisków oraz do wymiarów i kształtów produkowanego pasma
