Oś pionowa na wykresie obrazującym przebieg falfala dźwiękowafal, która wyraża maksimum kompresji i dekompresji ośrodka.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

To podstawowy instrument zestawu perkusyjnego, membranofonmembranofonmembranofon, o nieokreślonej wysokości dźwiękudźwiękdźwięku. Jest również nazywany bębnem taktowym, stopą, bębnem basowym, centralą. Składa się z korpusu w kształcie pustej tuby, o średnicy najczęściej od 16 cali do 24 cali. Na ogół korpus jest wykonany z drewna, choć spotyka się również konstrukcje z innych materiałów. Oba wyloty, czyli przedni i tylni, są zwykle zamknięte błonami, tak zwanymi naciągami, z tworzyw sztucznych, ale stosowanie tylnego naciągu nie jest obligatoryjne.

RsJrGGrd3QNLP

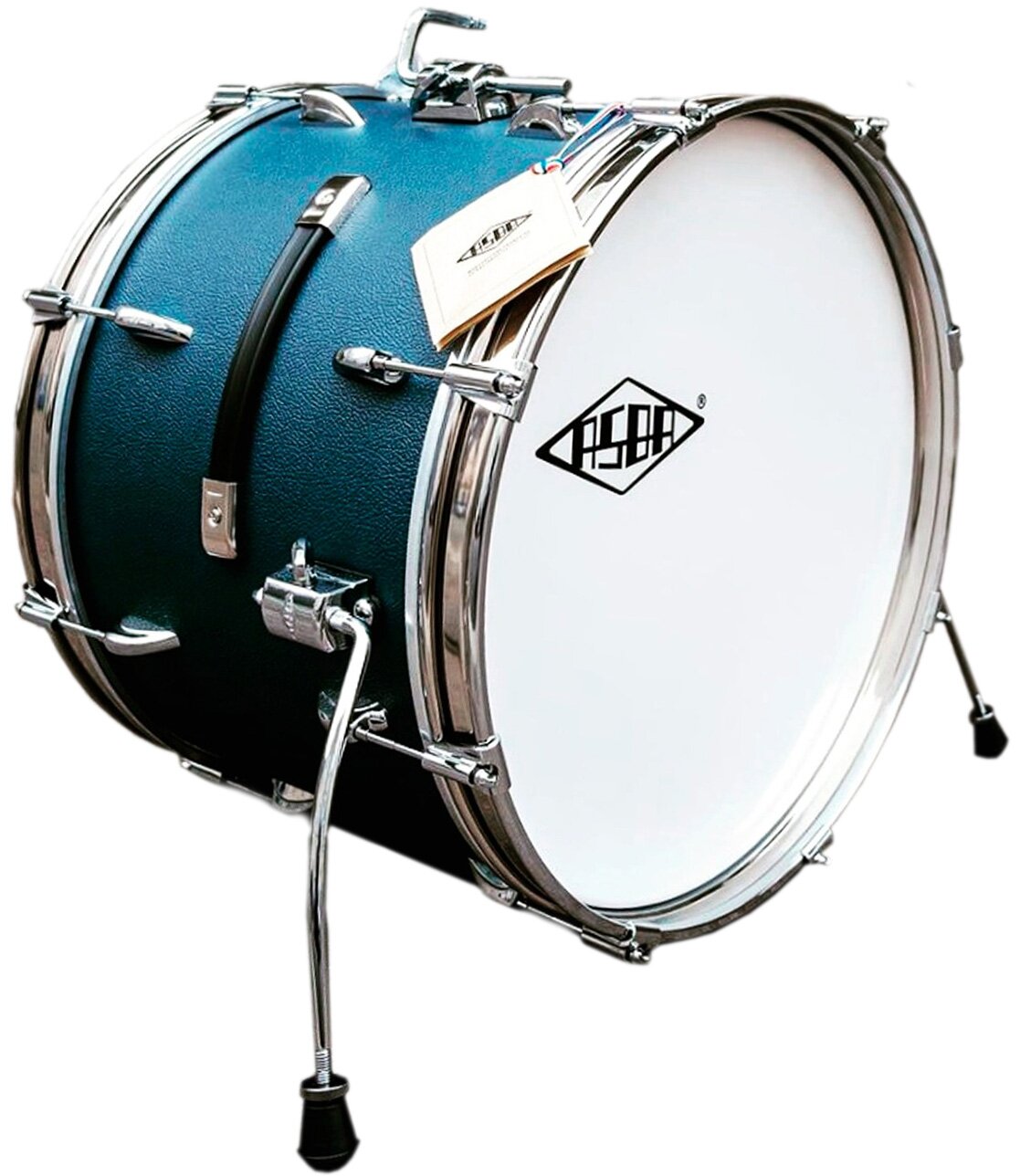

Zdjęcie przedstawia bęben centralny. Przedmiot ma kształt walca w ujęciu trzy czwarte. Pośrodku walec ma kolor niebieski metalizujący, a na obydwu końca walcach znajdują się srebrne okrągłe obręcze ze srebrnymi, poziomo usytuowanymi zaczepami. Pośrodku bębna widoczny jest pionowy czarny uchwyt, na obu końcach którego są dwa srebrne prostokąty – zaczepy. Frontalna część walca ma biały kolor, z logo z czarnych liter ASDA wpisanych w biały romb o bokach w kolorze czarnym. Po obu stronach bębna, w dolnej jego części, widoczne są dwie srebrne nóżki, zakończone czarnymi półkolistymi elementami.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

Element budowy instrumentów dętych, inaczej dźwięcznik lub czara głosowa. Jest to zakończenie (wylot) instrumentu dętego, dzięki któremu dźwiękidźwiękdźwięki emitowane przez poszczególne instrumenty dęte mają nadaną unikatową i specyficzną barwę. Zależy ona od materiału, z którego został wykonany instrument oraz od jego kształtu.

RgTQzp6vcbwso

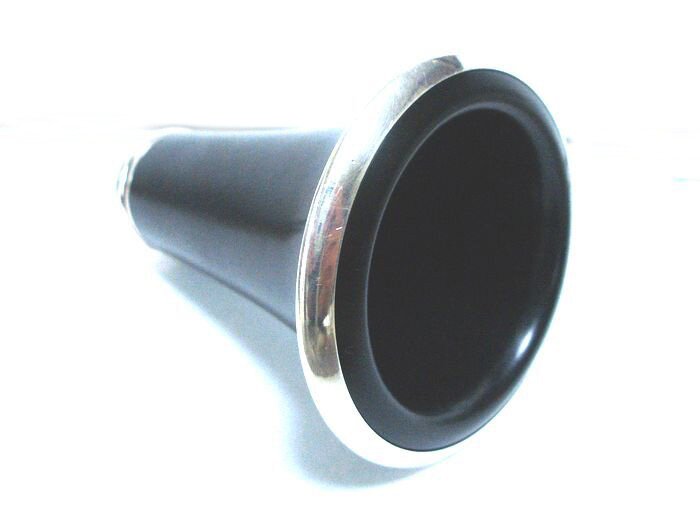

Zdjęcie przedstawia czarę dźwiękową – dźwięcznik klarnetu, w ujęciu trzy czwarte. Czara ma walcowaty kształt, w kolorze srebrnym, metalizującym, rozszerzający się kielichowato w części przedniej, zakończony czarnym okrągłym elementem.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

To określenie liczby cykli zjawiska okresowego występujących w jednostce czasu. Częstotliwość wyrażamy w Hz lub inaczej cyklach na sekundę.

R4Bj0A6tIUePR

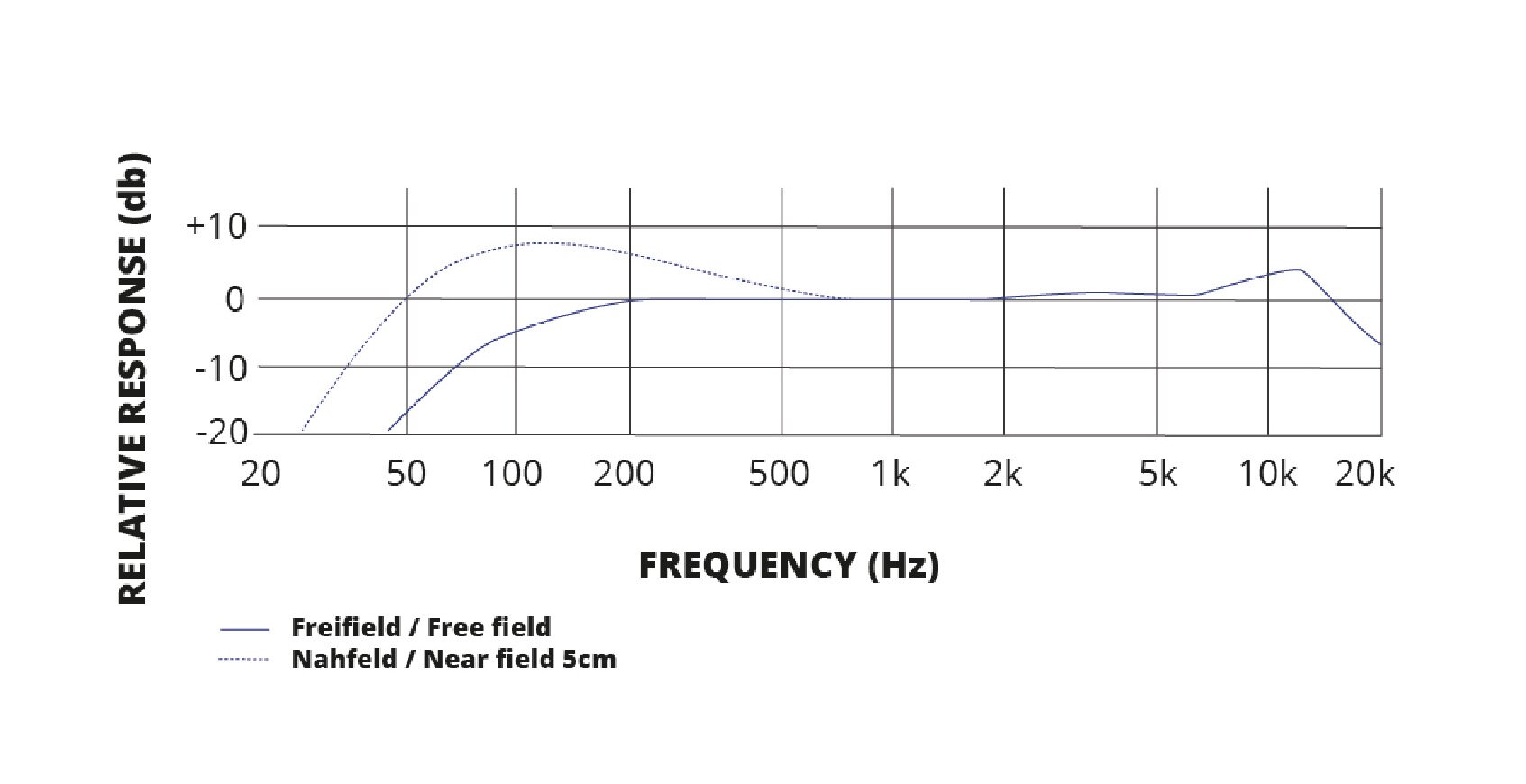

Grafika przedstawia wykres częstotliwości. Pośrodku widoczny jest wykres, wpisany w prostokąt złożony z dziewięciu cienkich, krótkich linii pionowych oraz czterech cienkich, długich linii poziomych, usytuowanych w różnych odstępach od siebie, tworzących kratownicę. Na lewym, krótszym boku widoczne są liczby od góry +10, 0, -10 i -20, na lewo od których widoczny jest napis Relative response (db), czyli odpowiedź względna wyrażona w decybelach. Na dolnym, dłuższym boku widoczne są liczby, od lewej 20, 50, 100, 200, 500, zaś na prawo od liczby 500 widoczne są liczby z literą k – 1k, 2k, 5k, 10k i 20 k. Poniżej napis frequency (Hz), czyli częstotliwość wyrażona w hercach. W wykres wpisane są dwie cienkie linie, przerywana niebieska i ciągła niebieska opisujące częstotliwość. Na dole wykresu widoczna jest legenda opisująca przerywaną niebieską linię – wolne pole, oraz ciągłą niebieską linię – bliskie pole 5 cm.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

To ruch falifala dźwiękowafali w powietrzu lub w innym ośrodku sprężystym, który powstaje na skutek wibracji obiektu (źródła dźwiękuźródło dźwiękuźródła dźwięku) i pobudza znajdujące się w pobliżu cząsteczki powietrza lub innego ośrodka sprężystego. Z punktu widzenia psychologii dźwięk jest subiektywnym wrażeniem słuchowym.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

To zaburzenie gęstości i ciśnienia danego ośrodka (np. powietrza), rozchodzące się w nim w zazwyczaj w postaci fali podłużnej, które wprawiają w drgania cząsteczki ośrodka.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

Kanał służący do prowadzenia fal akustycznychfala dźwiękowafal akustycznych. Falowody są wykorzystywane przykładowo w konstrukcjach kolumn głośnikowych. Ściany z twardego materiału zbierają energię akustyczną z wnętrza głośnikagłośnikgłośnika lub jego membranymembranamembrany, na przykład w głośnikachgłośnikgłośnikach wysokotonowych, a wówczas falafala dźwiękowafala ulega załamaniu na granicach ośrodka, czyli na ścianach falowodu, dzięki czemu przemieszcza się w pożądanym kierunku, uzyskując charakterystykę kierunkową.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

Szerokopasmowe zestawy głośnikowegłośnikgłośnikowe, montowane na froncie sceny lub na stojących przed sceną subwooferach.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

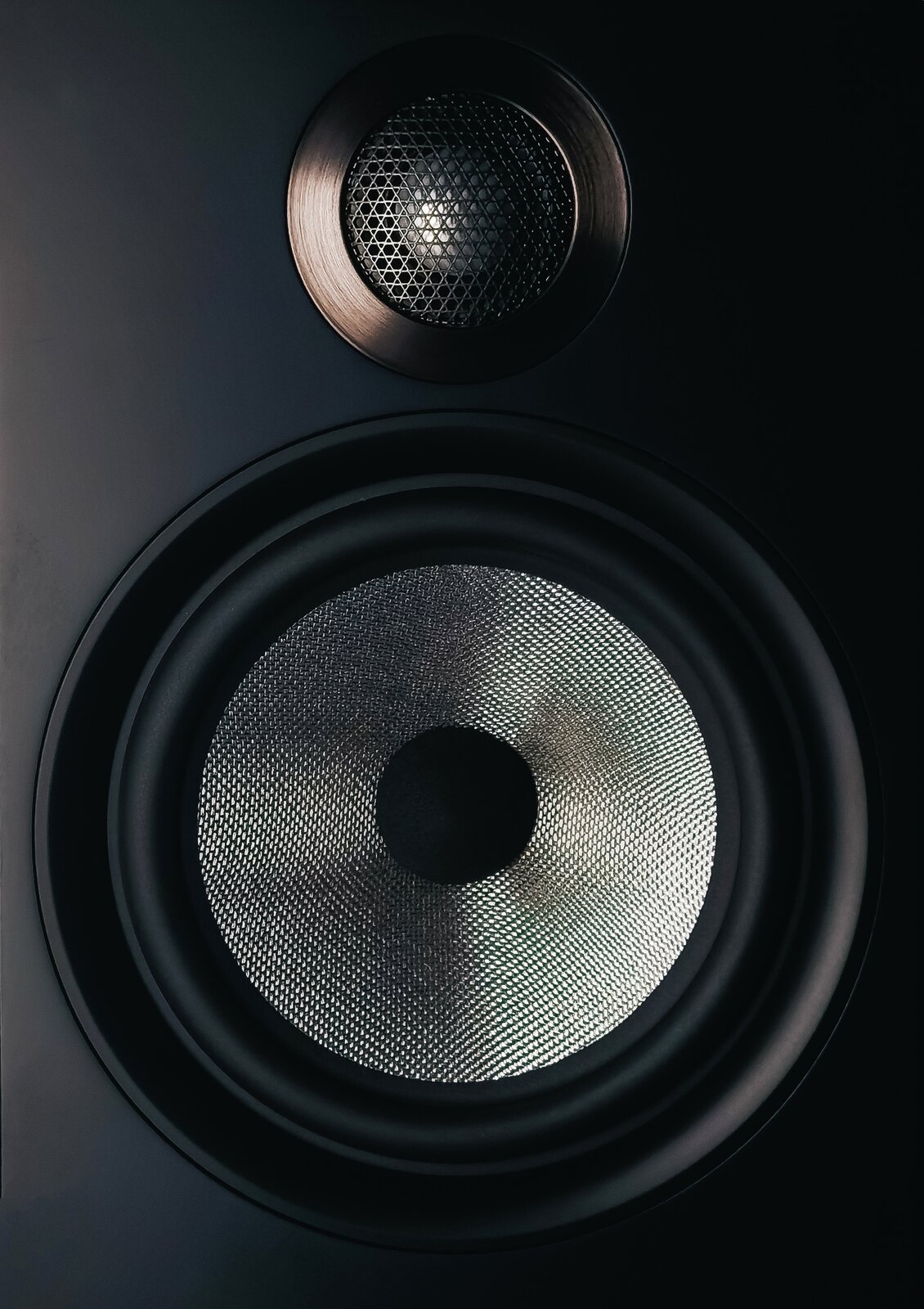

PrzetwornikprzetwornikPrzetwornik akustyczny, przetwarzający dźwiękowy sygnałsygnał liniowysygnał elektryczny na falę dźwiękowąfala dźwiękowafalę dźwiękową.

RYQY7diEDzjBH

Na zdjęciu widoczny jest prostokątny czarny głośnik. W górnej jego części znajduje się okrągły, mały element z okrągłą kratownicą w kolorze mosiądzu, poniżej którego znajduje się okrągła, duża, czarna membrana z wpisaną srebrną, gęstą kratownicą, zajmującą trzy czwarte głośnika.

• Infografika – Rodzaje urządzeń stosowanych w systemach nagłośnieniowychDf6IUWfnlInfografika – Rodzaje urządzeń stosowanych w systemach nagłośnieniowych

Wertykalnie pogrupowane klastryklaster nagłośnieniowyklastry w systemach wyrównywanych liniowosystem wyrównywany liniowosystemach wyrównywanych liniowo.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

W skrócie IEM (z ang. electromagnetic pulse – EMP). To powstawanie i rozprzestrzenianie się promieniowania elektromagnetycznego, o szerokim widmie stosunkowo niskich częstotliwościczęstotliwośćczęstotliwości, z krótkim czasem trwania i o bardzo dużym natężeniu. Impuls elektromagnetyczny powstaje podczas silnych eksplozji (np. bomby atomowej), czyli podczas zdarzeń, które wywołują gwałtowne zaburzenia ziemskiego pola magnetycznego.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

Zgrupowane zestawy głośnikowegłośnikgłośnikowe złożone z kilku, kilkunastu, kilkudziesięciu i więcej zestawów. Taki zestaw dawał pożądaną moc i zwiększał skuteczność pojedynczych zestawów.

R18kllcxLXQla

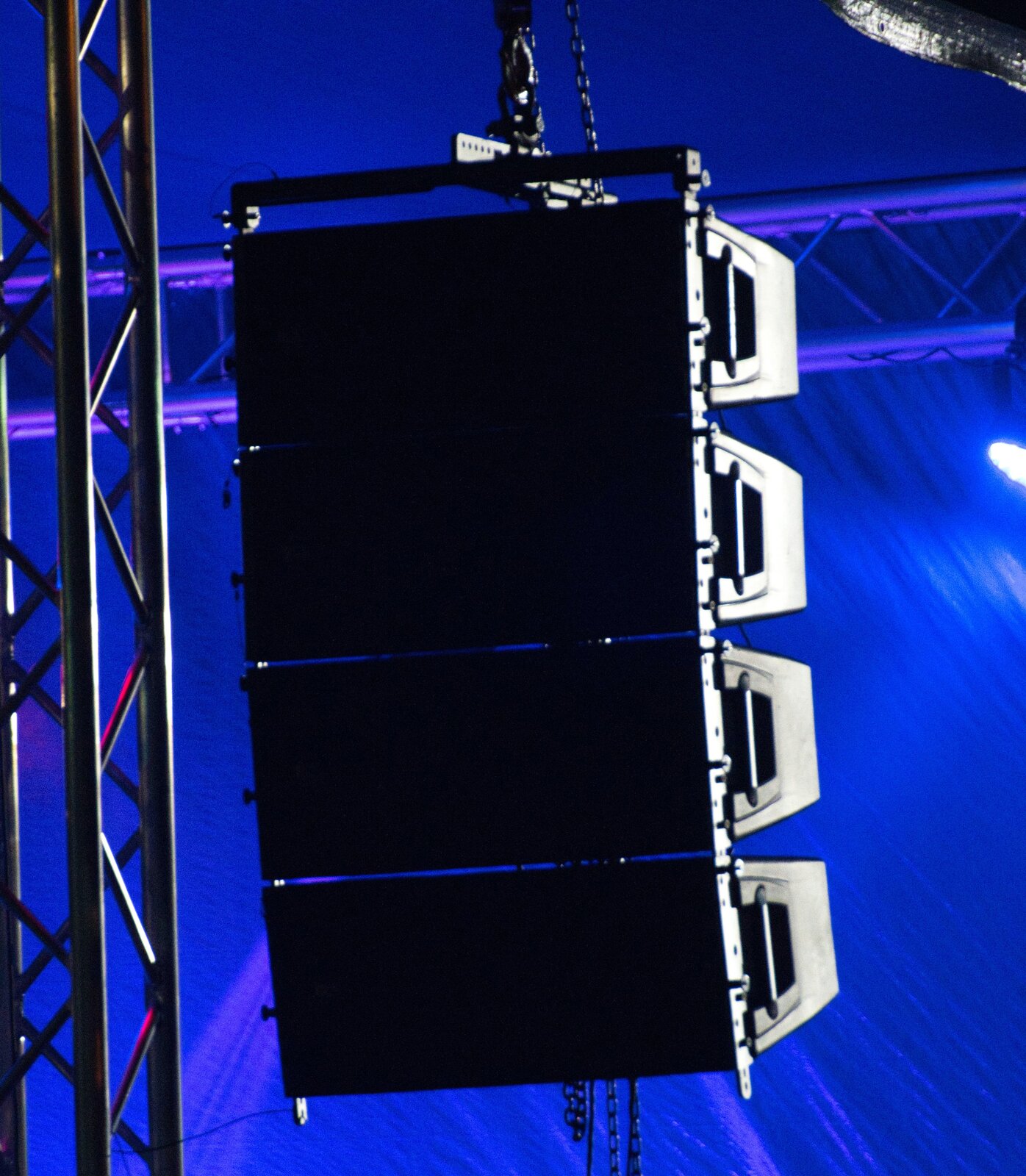

Zdjęcie przedstawia klaster nagłośnieniowy, czyli zestaw głośników. Widoczny jest duży, czarny i zawieszony na czarnym łańcuchu, prostokąt, z tyłu którego znajdują się cztery czarne trapezy, z ażurowymi elementami w dolnej części. Po lewej stronie widoczne jest rusztowanie w formie dwóch pionowych czarnych rurek, pomiędzy którymi zygzakowato biegną cieńsze czarne rurki. W tle widoczne jest rusztowanie w formie poziomych rurek, podświetlonych na fioletowo, pomiędzy którymi zygzakowato biegną cieńsze rurki. Po prawej stronie u góry widoczny ucięte białe koło – lampa. Wszystkie elementy widoczne są na fioletowym tle.

• Infografika – Rodzaje urządzeń stosowanych w systemach nagłośnieniowychDf6IUWfnlInfografika – Rodzaje urządzeń stosowanych w systemach nagłośnieniowych

Lampa wykorzystująca wiązki elektronów lub jonów, które poruszają się między sterującymi nimi elektrycznie elektrodami. Najprostsza lampa elektronowa to dioda, która jest zbudowana z dwóch elektrod.

• Infografika – Rodzaje urządzeń stosowanych w systemach nagłośnieniowychDf6IUWfnlInfografika – Rodzaje urządzeń stosowanych w systemach nagłośnieniowych

Element mikrofonumikrofonmikrofonu reagujący na falę akustycznąfala dźwiękowafalę akustyczną. Wprawienie membrany w ruch indukuje przepływ prądu w cewce magnetycznej (w mikrofonachmikrofonmikrofonach dynamicznych) lub zmienia pojemność kondensatora (w mikrofonachmikrofonmikrofonach pojemnościowych), którego membrany są okładkami.

R1aaU1CFksg5e

Zdjęcie przedstawia membranę mikrofonu w ujęciu frontalnym. Widoczna jest czarna cylindryczna membrana, wykonana z plecionki cienkich drucików, w dole i  poniżej której biegną cieniukie czarne paski.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

To odmiana instrumentów perkusyjnych, w których dźwięk wydobywa się poprzez uderzanie w rozmaite elementy wibracyjne, takie jak membrany i błony. Należą do nich m.in. bębnybęben centralnybębny, djembe, konga, cajony, darbuki.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

PrzetwornikprzetwornikPrzetwornik akustyczny wejściowy, który pozwala przetworzyć drgania ośrodka drgającego (np. powietrza, powierzchni ciał stałych) w sygnałsygnał liniowysygnał akustyczny.

RWctoH2Ai4ZiR

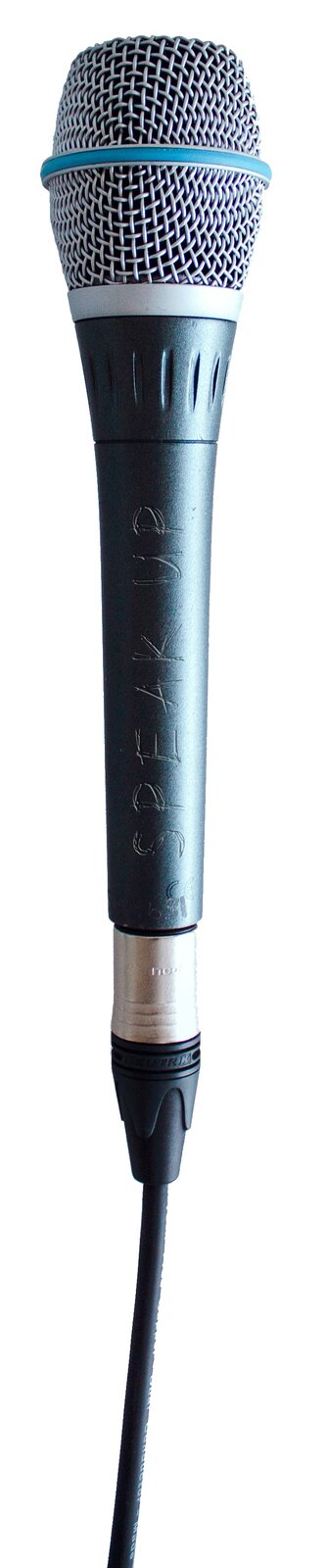

Na zdjęciu widoczny jest mikrofon ustawiony w pionie. W górnej części widoczna jest srebrna kulista membrana, wykonana z plecionki cienkich drucików, z dookolnie biegnącym pośrodku niebieskim paskiem. Do membrany przyłączona jest wąska pionowa cewka o walcowatym kształcie, w czarnej obudowie, służącej jako rękojeść, z napisem SPEAK UP. W dolnej części widoczny jest czarny przewód odchodzący od cewki.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

Narzędzie służące do mierzenia parametrów akustycznych pomieszczenia lub źródłaźródło dźwiękuźródła dźwiękudźwiękdźwięku. Mikrofon pomiarowy musi być wszechkierunkowy i mieć charakterystykę płaską w całym zakresie pomiarowym. Powinien być skalibrowany, czyli dostrojony do charakterystyki wejścia karty dźwiękowej.

RkHad0m6HwdYO

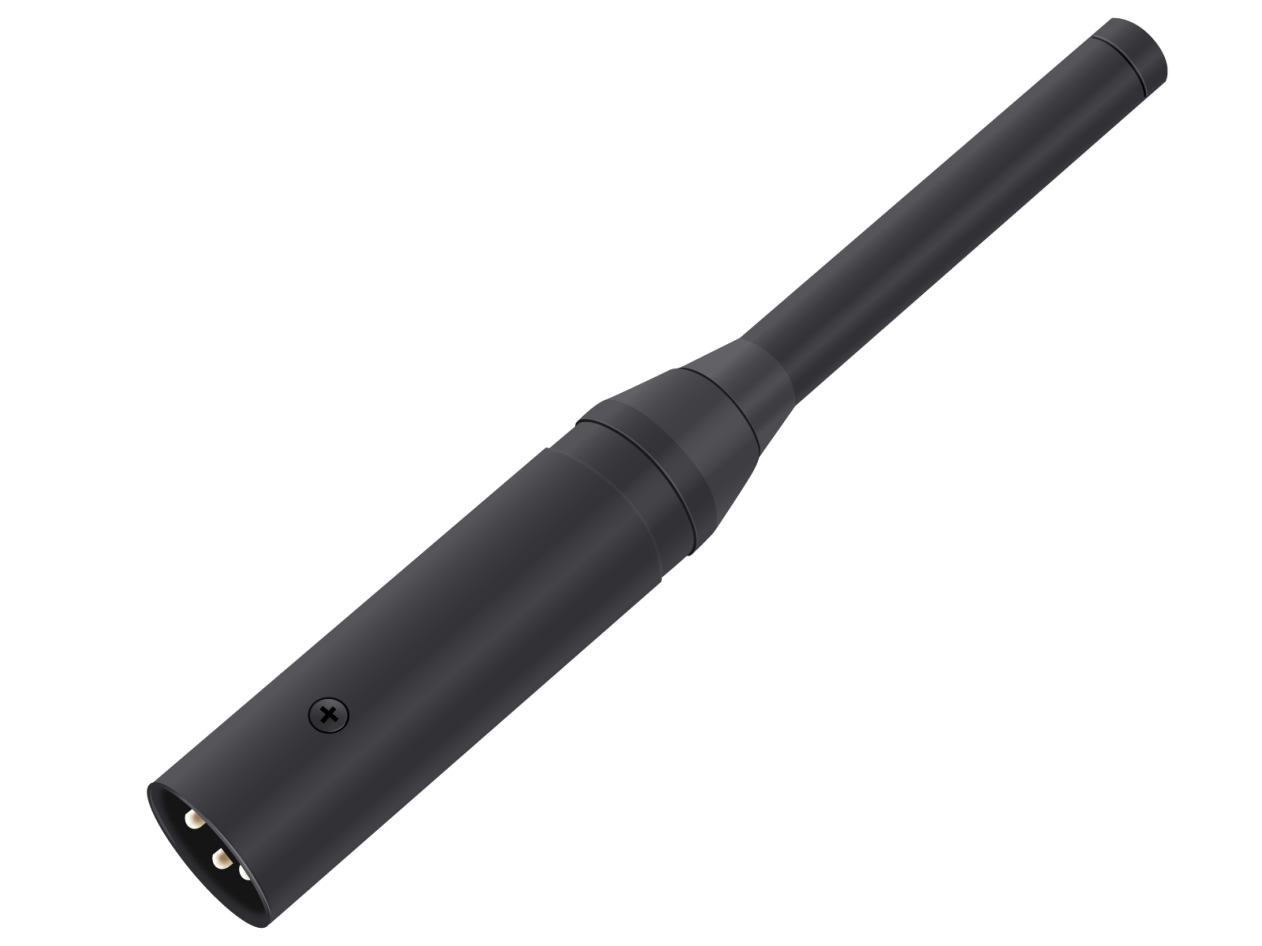

Na zdjęciu widoczny jest mikrofon pomiarowy, w pozycji w poprzek. W dolnej części widoczny jest czarny cylindryczny element, który zwęża się w czarną rurkę. Na lewym końcu widoczne są trzy srebrne punkty schowane w cylindrycznym elemencie.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

MikrofonmikrofonMikrofon wynaleziony w 1878 roku przez Davida Edwarda Hughesa, natomiast opatentowany przez Thomasa Alvę Edisona. Konstrukcja mikrofonu węglowego to membranymembranamembrany, pomiędzy którymi został umieszczony sproszkowany węgiel. Kompresja i dekompresja proszku węglowego, powodowana pracą membranmembranamembran wprawianych w ruch drganiami powietrza, sprawia, że zmianie ulegała oporność elektryczna tego układu, co modulowało przepływające przez niego napięcienapięcie elektrycznenapięcie.

RJeq2vdWexmEL

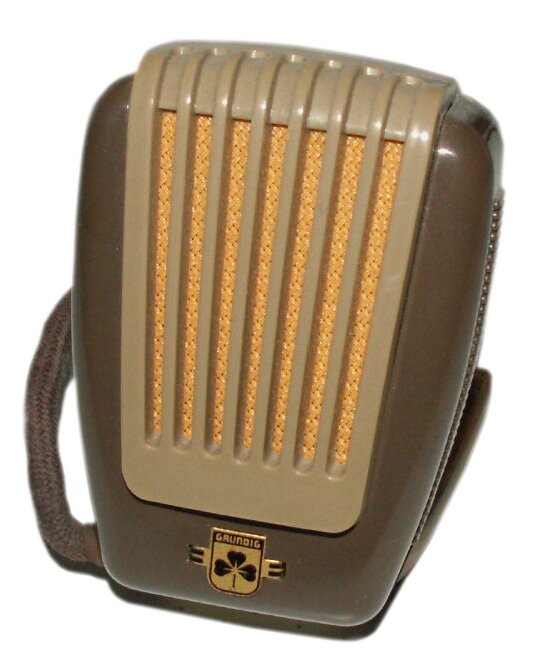

Na zdjęciu widoczny jest mikrofon węglowy, w pozycji pionowej, w ujęciu trzy czwarte. Ma kształt brązowego prostokąta z zaokrąglonymi narożnikami, lekko rozszerzający się ku górze. Pośrodku znajduje się jasnobrązowy panel w kształcie zbliżonym do prostokąta, rozszerzający się ku górze, z sześcioma pionowymi liniami, pomiędzy którymi widoczna jest złota membrana, wykonana z plecionki cienkich drucików. W dolnej części znajduje się złote logo. Z tyłu mikrofonu, po lewej stronie widoczny jest pasek plecionki w kolorze brązowym.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

Inaczej miksowanie. To zabieg polegający na mieszaniu wielu źródełźródło dźwiękuźródeł dźwiękudźwiękdźwięku, poprzez ustawianie poziomów głośności lub panoramy ścieżki, aby stworzyły jedną, spójną całość brzmieniową.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

Termin branżowy, potocznie nazwa systemu PAsystem PAsystemu PA lub czynności polegającej na realizacji wydarzenia, koncertu przez realizatora dźwiękudźwiękdźwięku.

RDQAcWpApFqUl

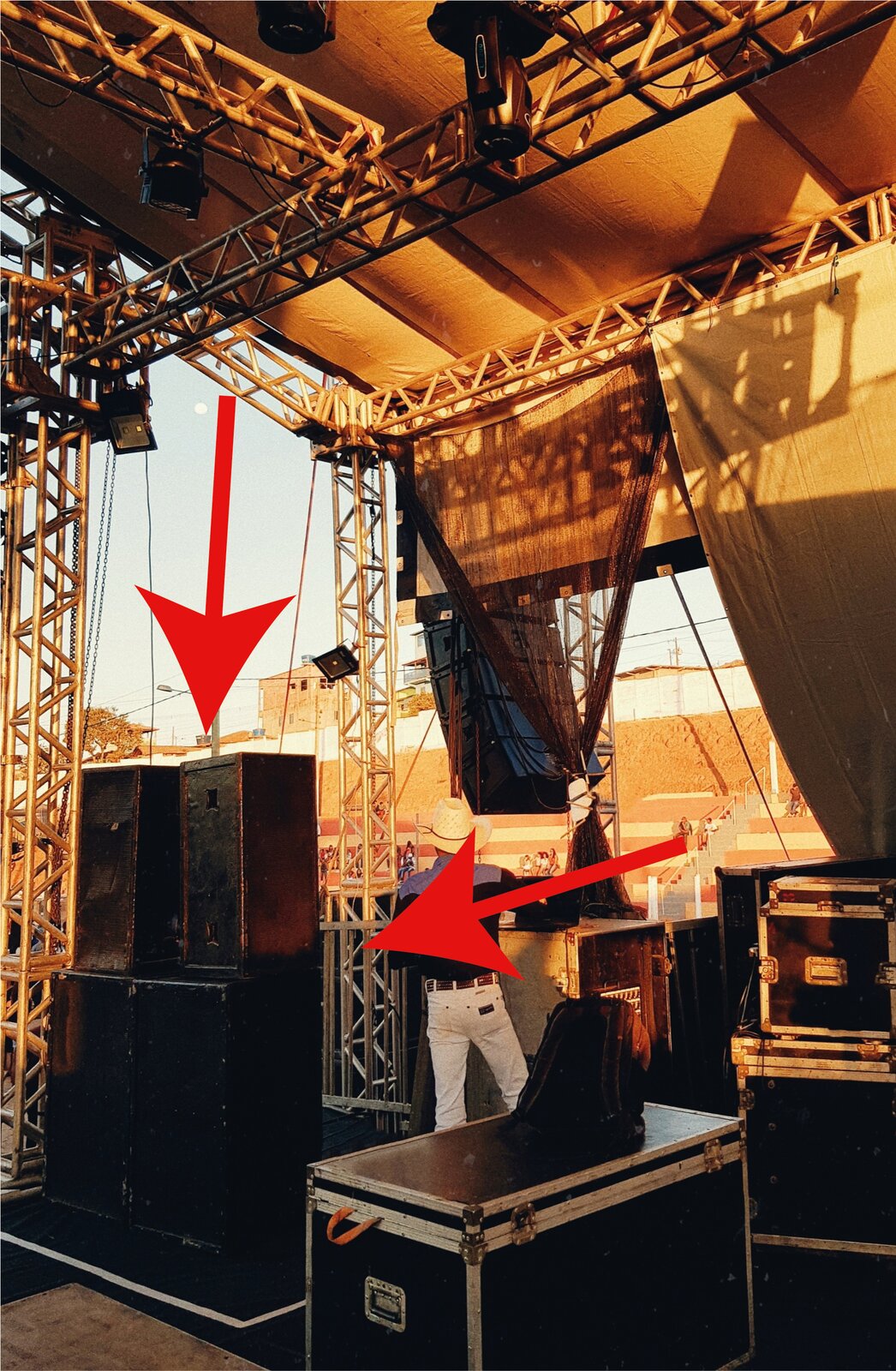

Zdjęcie przedstawia instalację nagłośnienia liniowego podwieszanego, line‑array. Na pierwszym planie widoczny jest klaster nagłośnieniowy, czyli zestaw głośników – duży, czarny element, przymocowany do instalacji z poziomych i pionowych srebrnych rurek. U góry widoczne jest rusztowanie w formie krzyżujących się poziomych rurek, pomiędzy którymi zygzakowato biegną cieńsze rurki. Po prawej stronie u góry widoczne są podświetlone biało‑żółte kółka – lampy oświetleniowe. Wszystkie elementy widoczne są na biało‑żółto‑brązowym tle.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

Różnica potencjałów elektrycznych między dwoma punktami obwodu elektrycznego lub pola elektrycznego. Napięcie elektryczne jest opisywane symbolem U. Jest to stosunek pracy wykonanej przeciwko polu podczas przenoszenia ładunku elektrycznego między punktami, dla których określa się napięcie, do wartości tego ładunku.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

Typ obudowy w zestawie subbasowymzestaw niskopasmowy (subbasowy)zestawie subbasowym, w której dwa głośnikigłośnikgłośniki są zwykle zamknięte w jednej obudowie, z czego jeden jest zamknięty w wydzielonej komorze w środku obudowy i umieszczony za pierwszym głośnikiemgłośnikgłośnikiem, albo dwa głośnikigłośnikgłośniki skierowane membranamimembranamembranami do siebie i zamknięte w środku obudowy. Spotyka się również inne konstrukcje działające na tej samej zasadzie.

RdeFvkv5w2RZ8

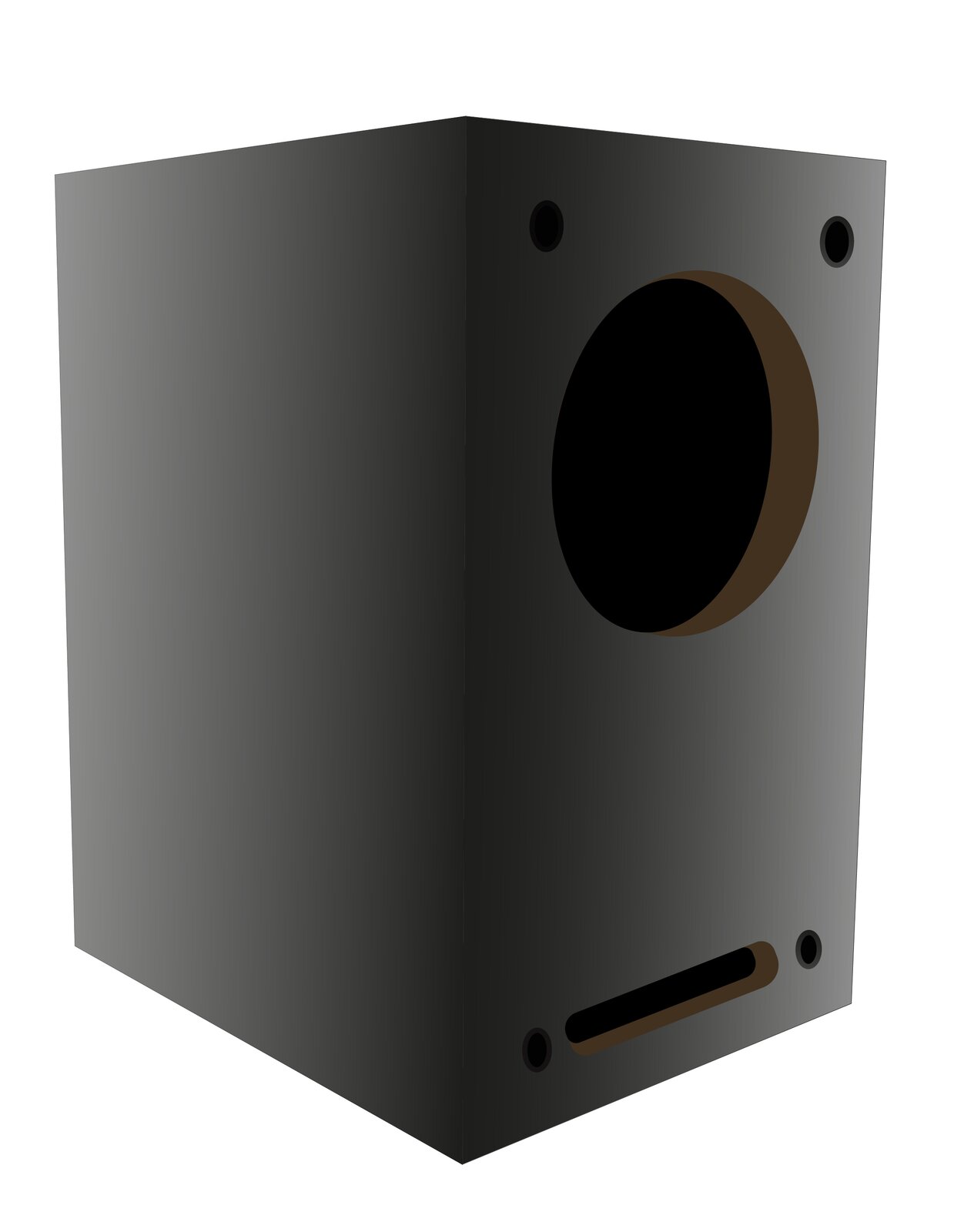

Zdjęcie przedstawia obudowę izobaryczną. Widoczny jest czarny prostopadłościan, w ujęciu trzy czwarte. Na przedniej ścianie widoczne są w dolnej części dwa czarne kółka, pomiędzy którymi znajduje się długi, czarny prostokąt z zaokrąglonymi rogami. Powyżej, w centralnej części, czarne koło. U góry, w prawym i lewym rogu widoczne jest czarne kółko.

• Infografika – Rodzaje urządzeń stosowanych w systemach nagłośnieniowychDf6IUWfnlInfografika – Rodzaje urządzeń stosowanych w systemach nagłośnieniowych

Ang. transmission line. Typ obudowy w zestawie subbasowymzestaw niskopasmowy (subbasowy)zestawie subbasowym, w której głośnikgłośnikgłośnik jest zamocowany na początku długiego labiryntu, zamkniętego w obudowie, zakończonego otworem stratnymotwór stratnyotworem stratnym.

RNbuNMEpdmiAk

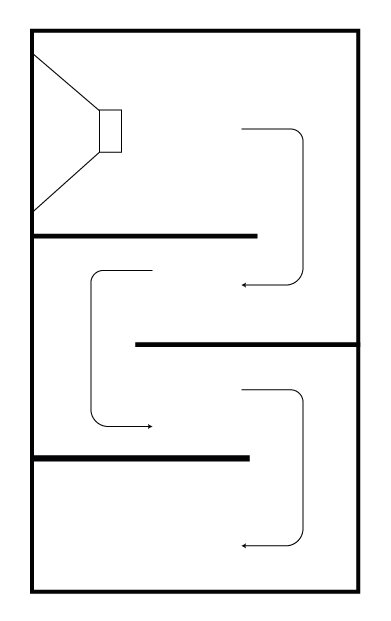

Grafika przedstawia schemat obudowy labiryntowej. W biały prostokąt z czarnymi bokami, usytuowany w pozycji pionowej, wpisane są trzy czarne proste linie poziome, z których dwie wychodzą z prawego dłuższego boku prostokąta, a jedna z lewego dłuższego boku prostokąta. W niewielkiej odległości od końca każdej linii poziomych znajduje się czarna cienka linia wyglądająca jak wycinek kwadratu. W górnej części, po lewej stronie, widoczny jest poziomo usytuowany trójkąt równoramienny, ścięty na górze, do którego dotyka prostokąt w pozycji pionowej.

• Infografika – Rodzaje urządzeń stosowanych w systemach nagłośnieniowychDf6IUWfnlInfografika – Rodzaje urządzeń stosowanych w systemach nagłośnieniowych

Typ obudowy w zestawie subbasowymzestaw niskopasmowy (subbasowy)zestawie subbasowym, w której oprócz zamontowanego w niej przetwornikaprzetwornikprzetwornika znajduje się otwór lub otwory stratneotwór stratnyotwory stratne, wyposażone najczęściej w tunel w postaci rury o określonym przekroju i długości.

• Infografika – Rodzaje urządzeń stosowanych w systemach nagłośnieniowychDf6IUWfnlInfografika – Rodzaje urządzeń stosowanych w systemach nagłośnieniowych

To opóźnienie danego elementu systemusystem PAsystemu, np. dodatkowych zestawów strefowych lub systemusystem PAsystemu głównego względem zestawu perkusyjnego. Celem opóźnienia jest uzyskanie spójnego obrazu dźwiękowego oraz dostrojenie całości systemusystem PAsystemu tak, aby grał, jak jedno źródłoźródło dźwiękuźródło dźwiękudźwiękdźwięku typu point‑sourcepoint‑sourcepoint‑source.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

Otwór w obudowie głośnikowejgłośnikgłośnikowej mający na celu wyemitowanie dodatkowej energii dźwiękowej.

• Infografika – Rodzaje urządzeń stosowanych w systemach nagłośnieniowychDf6IUWfnlInfografika – Rodzaje urządzeń stosowanych w systemach nagłośnieniowych

To pasmo częstotliwościoweczęstotliwośćczęstotliwościowe, znajdujące się w granicach słyszalności człowieka. Ogólnie przyjęte jest, że człowiek słyszy dźwiękidźwiękdźwięki z zakresu od 20 Hz do 20 kHz, choć jest to zależne od indywidualnych predyspozycji.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

W języku polskim – źródło punktowe. To punktowe źródłoźródło dźwiękuźródło dźwiękudźwiękdźwięku w systemie nagłośnieniowym. Stosuje się je w celu nagłośnienia, podobnie jak inne źródła nagłośnienia.

• Infografika – Rodzaje urządzeń stosowanych w systemach nagłośnieniowychDf6IUWfnlInfografika – Rodzaje urządzeń stosowanych w systemach nagłośnieniowych

To prędkość fali dźwiękowejfala dźwiękowafali dźwiękowej w danym ośrodku. Przykładowo w powietrzu o temperaturze 20℃ fala dźwiękowafala dźwiękowafala dźwiękowa porusza się z prędkością 343,8 metrów na sekundę.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

Program z zestawem narzędzi służących do pomiaru potencjalnie nieograniczonej liczby sygnałów audio w czasie rzeczywistym, z rejestracją danych w formacie tekstowym i wykresami trendów poziomu w czasie. Wśród wielu funkcji programu wymienić można: indywidualne konfigurowanie różnych wskaźników poziomu dźwięku, ustawianie progów poziomu generujących ostrzeżenia oraz zdalne przeglądanie pomiarów poziomu za pośrednictwem przeglądarki internetowej.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

Program służący do tworzenia modeli akustycznych pomieszczeń i przewidywania propagacji fal dźwiękowychfala dźwiękowafal dźwiękowych w danej przestrzeniprzestrzeń akustycznaprzestrzeni. Wśród programów predykcyjnych można wymienić m.in. przykładowo programy: Smaart SPLprogram pomiarowy Smaart SPLSmaart SPL czy MAPP 3D.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

Rozpatrywana w procesie analizy predykcyjnejprogram predykcyjnypredykcyjnej przestrzeń, w której odbywa się dane zdarzenie dźwiękowe. Może to być np. hala koncertowa, stadion, klub.

R1BNKoQdcQywd

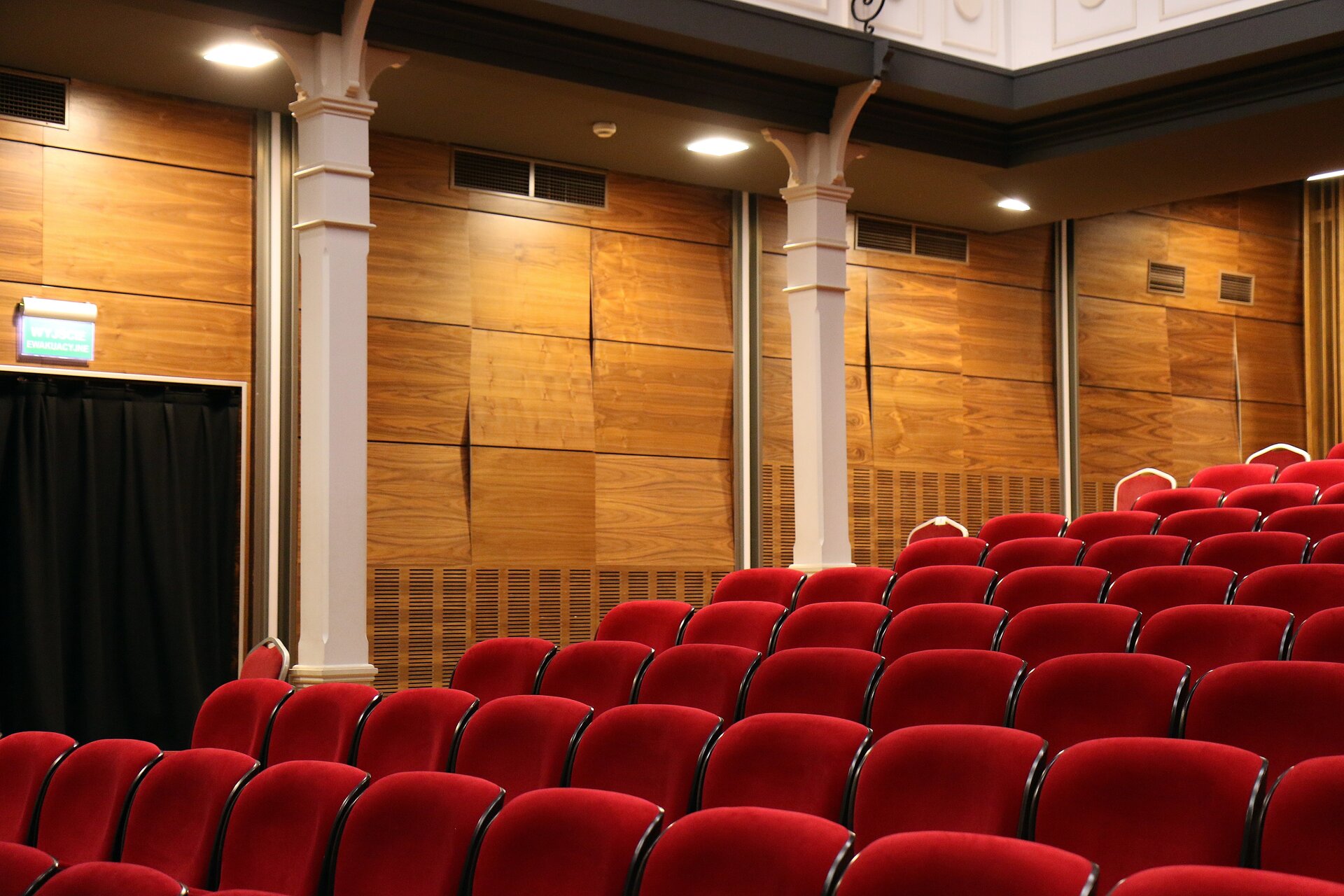

Na zdjęciu widoczna jest aula kinowa lub teatralna. Na pierwszym planie widoczne są kaskadowo ustawione czerwone fotele. Na tylnej ścianie widoczne są dwa białe pilastry w formie prostopadłościanu ustawionego pionowo. Ściana jest wykonana z poziomo ułożonych, przylegających do siebie prostokątów w kolorze brązowym, o fakturze drewna. W lewym dolnym rogi widoczny jest, ucięty po lewej stronie, czarny prostokąt w białej ramie – otwór wejściowy. U góry widoczny jest l‑kształtny brązowy panel z trzema punktami światła.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

Urządzenie przetwarzające prąd elektryczny na fale dźwiękowefala dźwiękowafale dźwiękowe i odwrotnie. Najpopularniejszymi wejściowymi przetwornikami elektroakustycznymi, zamieniającymi dźwiękdźwiękdźwięk na sygnałsygnał liniowysygnał elektryczny są mikrofonymikrofonmikrofony.

RJ5Ev068WjrGF

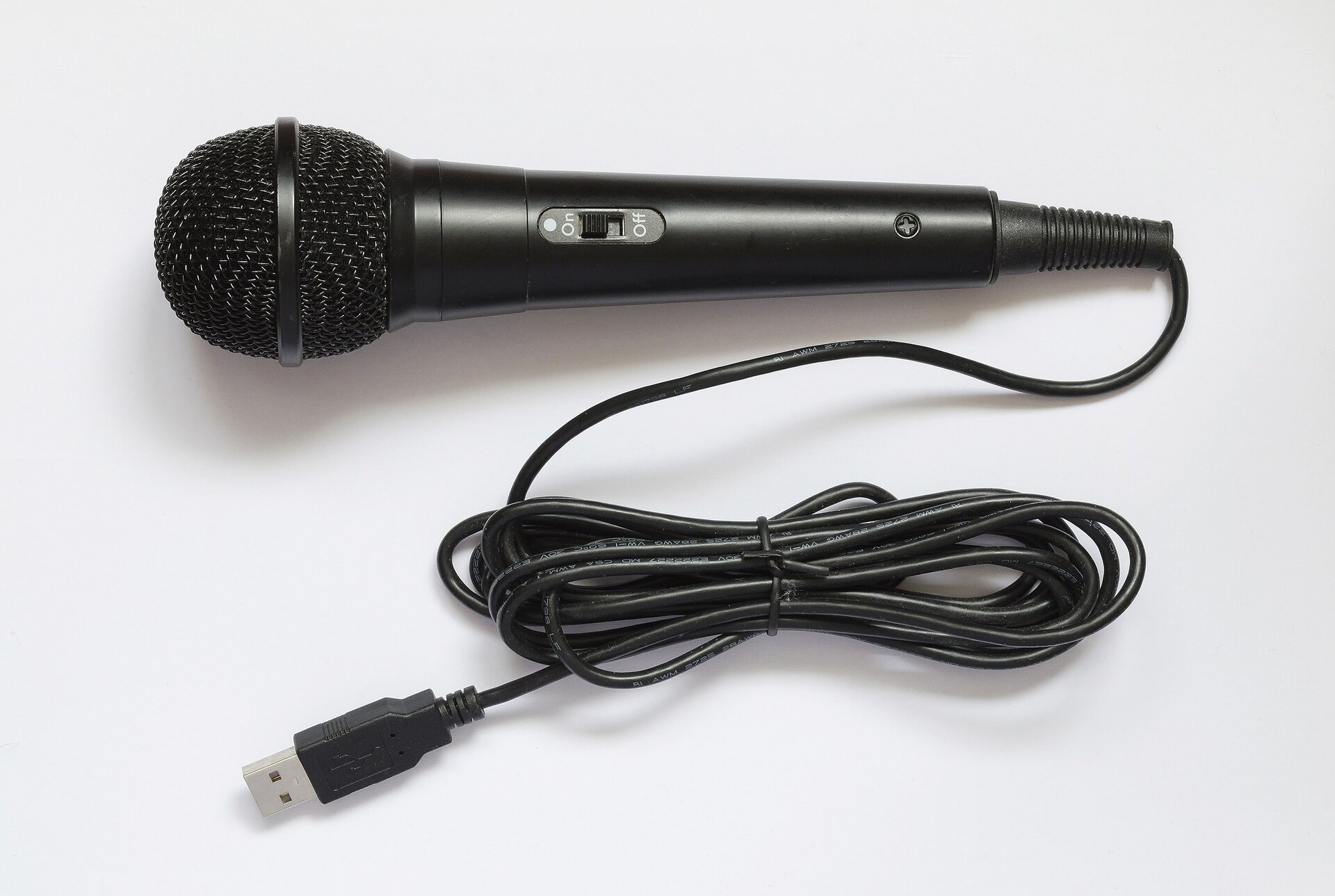

Na zdjęciu widoczny jest mikrofon ustawiony w poziomie. W górnej części widoczna jest czarna kulista membrana, wykonana z plecionki cienkich drucików, obwiedziona pośrodku czarnym paskiem. Do membrany przyłączona jest wąska pionowa cewka o walcowatym kształcie, w czarnej obudowie, służącej jako rękojeść, z elipsoidalnym włącznikiem on/off. W dolnej części widoczny jest czarny przewód odchodzący od cewki i kończący się wtyczką USB.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

Przewód przeznaczony do przesyłania sygnału liniowego. Zwykle wyposażony we wtyki typu: jack (instrumentalne – symetryczne i niesymetryczne), chinch (w amatorskim audio), dawniej DIN oraz cały katalog złącz wieloparowych (m.in. D‑sub 26 – popularne w połączeniach studyjnych).

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

Monitorowe (odsłuchowe) zestawy głośnikowegłośnikgłośnikowe, umieszczone na bokach sceny, w kulisach, które służą artystom do odsłuchu instrumentów, muzyki czy efektów dźwiękowych.

R1ezXTt57kKpg

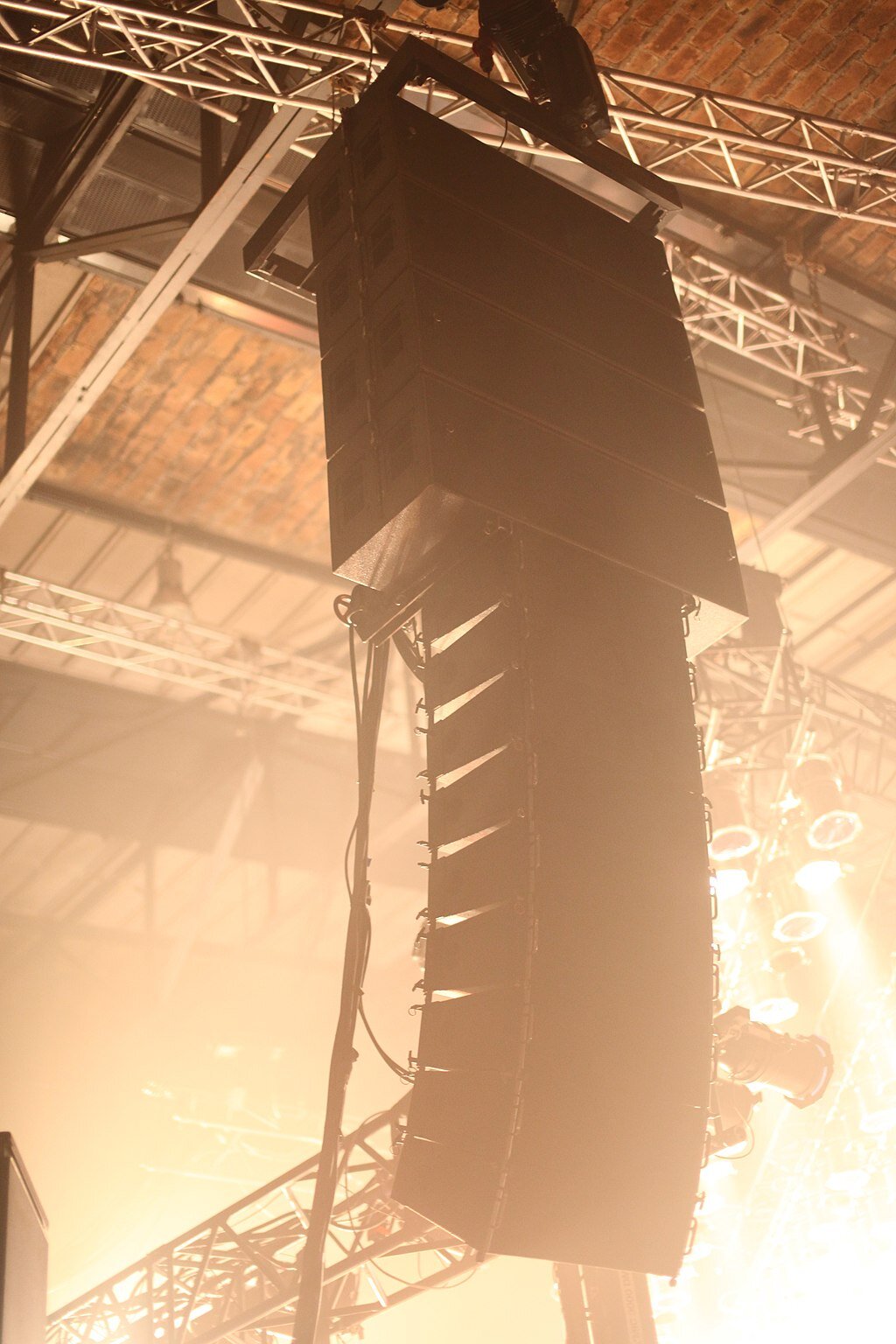

Zdjęcie przedstawia instalację nagłośnienia liniowego podwieszanego, line‑array oraz scenę koncertową. Na pierwszym planie widoczny jest czarny prostopadłościan, w ujęciu trzy czwarte, z metalowymi okuciami – skrzynia na głośniki. Na lewo widoczny jest klaster nagłośnieniowy, czyli zestaw głośników ustawionych w pionie. W dolnej części duży, czarny prostopadłościan, na którym ustawione są dwa mniejsze czarne prostopadłościany. Na ten element wskazują dwie czerwone strzałki, jedna biegnąca z prawej strony, pośrodku, druga od góry. U góry widoczne jest rusztowanie w formie krzyżujących się pionowych i poziomych rurek, pomiędzy którymi zygzakowato biegną cieńsze rurki. Po prawej stronie u widoczne są podwieszone tkaniny w postaci ciemnych i jasnych elementów. Pod czerwoną strzałką pośrodku człowiek stojący tyłem.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

Konstrukcja mechaniczna służąca do montażu zestawów głośnikowychgłośnikgłośnikowych, mikrofonówmikrofonmikrofonów.

Ra5MRTCBZinHQ

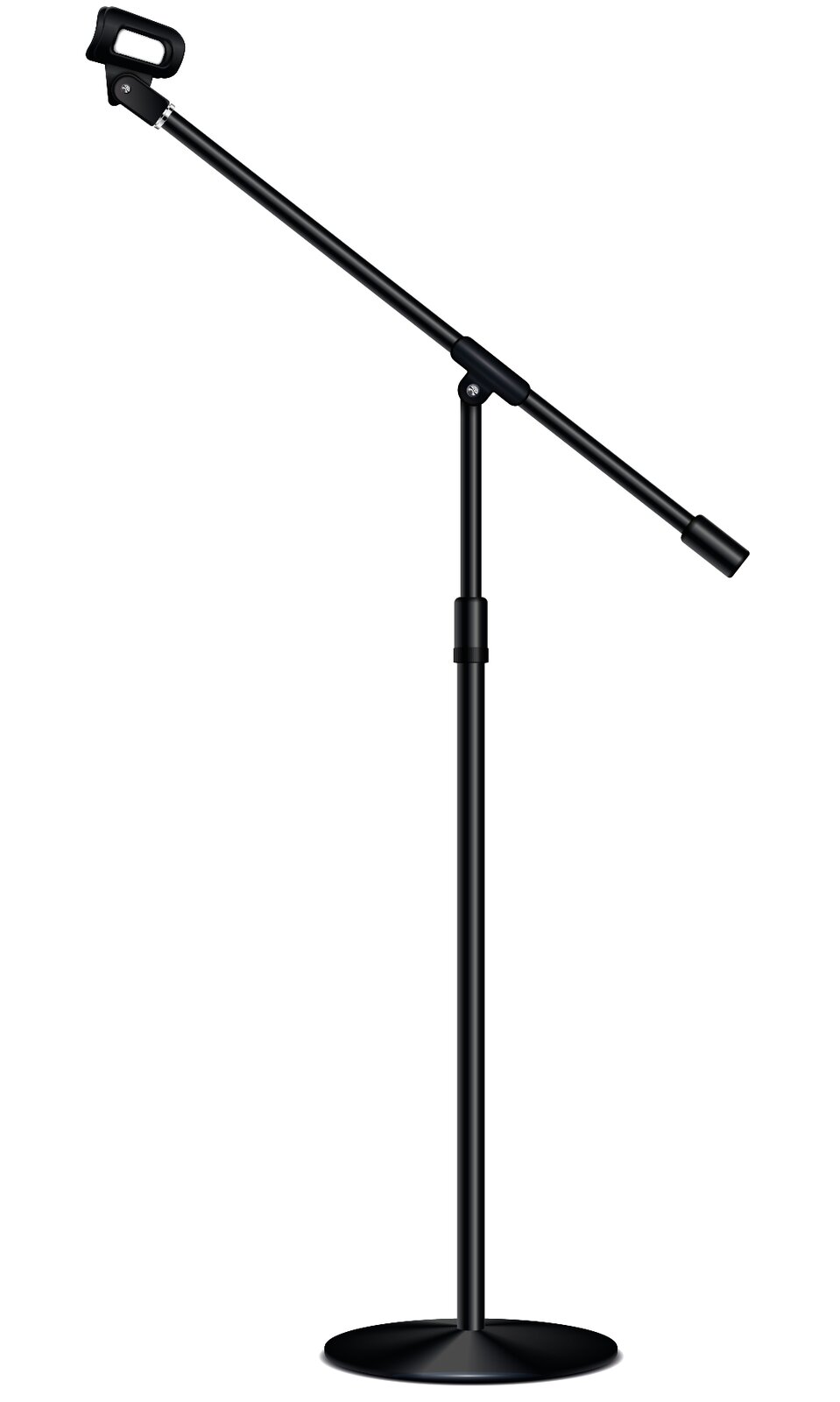

Zdjęcie przedstawia statyw do zamocowania mikrofonu. Czarny statyw pokazany jest z boku i składa się, od dołu, z okrągłej podstawy, pośrodku której umieszczona jest pionowa rurka, która na trzech czwartych wysokości zwęża się. Na jej końcu przymocowana jest rurka pod kątem 45 stopni, która po prawej stronie, u dołu, jest zakończona walcowatym elementem, zaś po lewej, u góry, czarnym elementem w kształcie poziomego prostokąta, pustego w środku – uchwytem mikrofonu.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

Dodatkowy głośnikgłośnikgłośnik superniskotonowy używany w systemachsystem PAsystemach stereo lub wielokanałowych, wykorzystywany do odtwarzania dźwiękówdźwiękdźwięków o niskich częstotliwościachczęstotliwośćczęstotliwościach (20‑250 Hz). W systemachsystem PAsystemach nagłośnieniowych, studyjnych i odsłuchowych górna granica podziału pasma nie przekracza zazwyczaj 100‑160 Hz.

R12xQ3rJhlwJ8

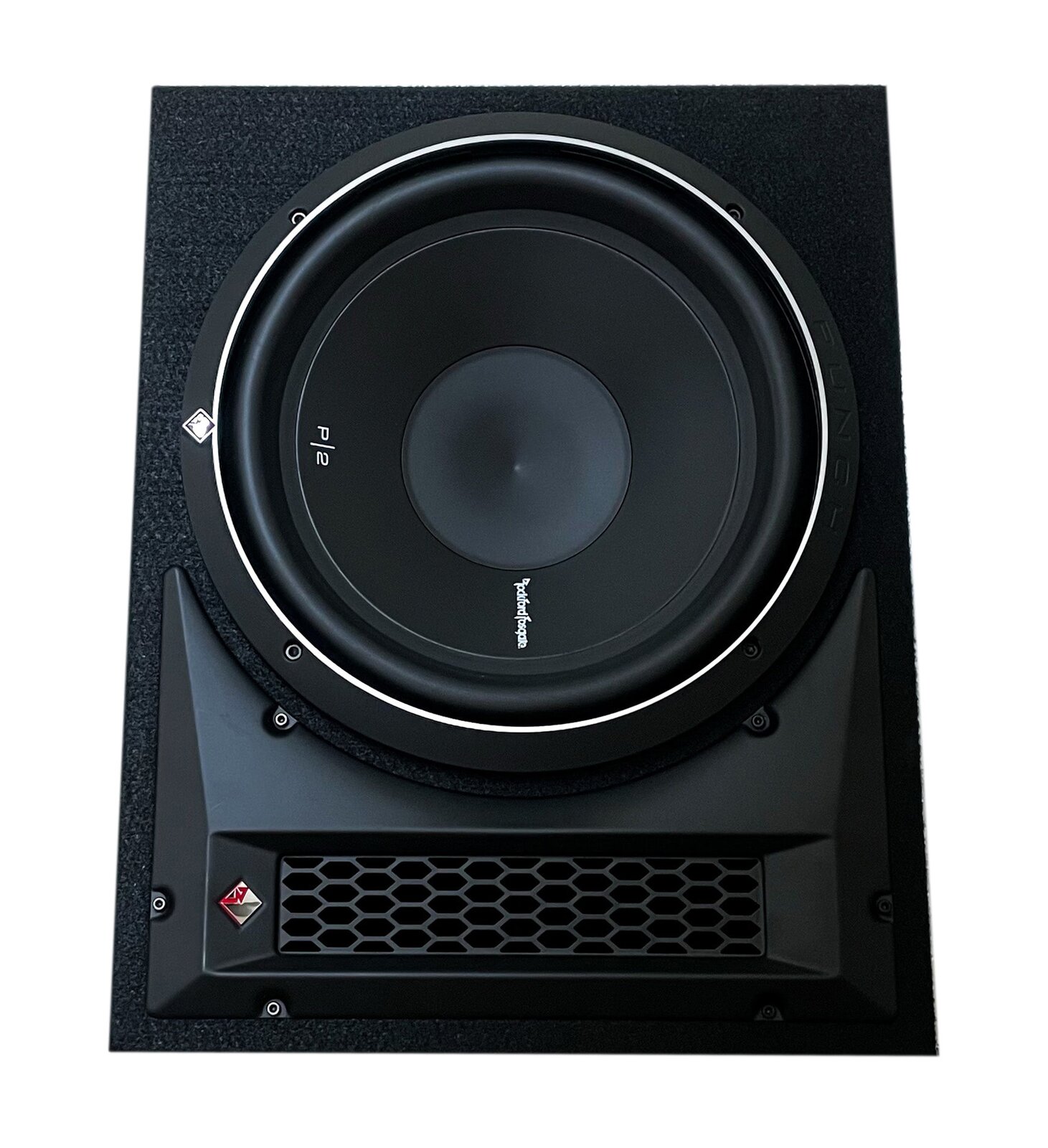

Na zdjęciu widoczny jest prostokątny czarny głośnik. W górnej jego części znajduje się okrągła membrana o średnicy dwóch trzecich wysokości głośnika. Na dole głośnika umieszczony jest duży plastikowy element ze znajdującą się w środku prostokątną kratownicą. Po lewej stronie od kratownicy znajduje się logo o kształcie rombu.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

Sygnał elektryczny odwzorowujący przebieg amplitudyamplitudaamplitudy drgań fali akustycznejfala dźwiękowafali akustycznej. Sygnał liniowy ma wartość około jednego wolta, co oznacza, że jego poziom jest około 1000 razy wyższy w porównaniu do sygnału mikrofonowego. Sygnał liniowy jest przesyłany z przedwzmacniacza do wzmacniaczawzmacniacz mocywzmacniacza, który następnie zasila głośnikigłośnikgłośniki.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

Skrót od ang. Public Address, co oznacza system adresowany publicznie. To system nagłośnieniowy służący do wzmacniania sygnałusygnał liniowysygnału dźwiękowego w celu propagacji go wśród większej grupy osób.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

Inaczej system czynny. To zestawy głośnikowegłośnikgłośnikowe z wbudowanymi wzmacniaczami mocywzmacniacz mocywzmacniaczami mocy.

• Infografika – Rodzaje urządzeń stosowanych w systemach nagłośnieniowychDf6IUWfnlInfografika – Rodzaje urządzeń stosowanych w systemach nagłośnieniowych

Inaczej system bierny. To zestawy głośnikowegłośnikgłośnikowe bez wzmacniaczy mocywzmacniacz mocywzmacniaczy mocy. Do ich zasilania są potrzebne wzmacniaczewzmacniacz mocywzmacniacze zewnętrzne.

• Infografika – Rodzaje urządzeń stosowanych w systemach nagłośnieniowychDf6IUWfnlInfografika – Rodzaje urządzeń stosowanych w systemach nagłośnieniowych

Inaczej system line‑array. System nagłośnieniowy wyrównany liniowo, czyli wszystkie jego elementy są ze sobą tak zestawione, że tworzą jedno, spójne pod względem częstotliwościowymczęstotliwośćczęstotliwościowym i fazowym, źródłoźródło dźwiękuźródło dźwiękudźwiękdźwięku.

• Infografika – Rodzaje urządzeń stosowanych w systemach nagłośnieniowychDf6IUWfnlInfografika – Rodzaje urządzeń stosowanych w systemach nagłośnieniowych

System składający się z głośnikagłośnikgłośnika szerokopasmowego zamkniętego w obudowie oraz oddzielnego głośnikagłośnikgłośnika wysokotonowego zamontowanego w tubie pełniącej rolę falowodufalowód akustycznyfalowodu i roztrąbu, czyli wykorzystując zasadę budowy instrumentów dętych. Obecnie są raczej nieużywane, choć spotyka się takie rozwiązania w nowoczesnych, audiofilskich sprzętach hi‑fi oraz hi‑end.

• Infografika – Rodzaje urządzeń stosowanych w systemach nagłośnieniowychDf6IUWfnlInfografika – Rodzaje urządzeń stosowanych w systemach nagłośnieniowych

DźwiękdźwiękDźwięk zawierający wszystkie tony składowe. W zależności od rozkładu amplitudyamplitudaamplitudy tonów składowych wyróżniamy szum biały, różowy i czerwony.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

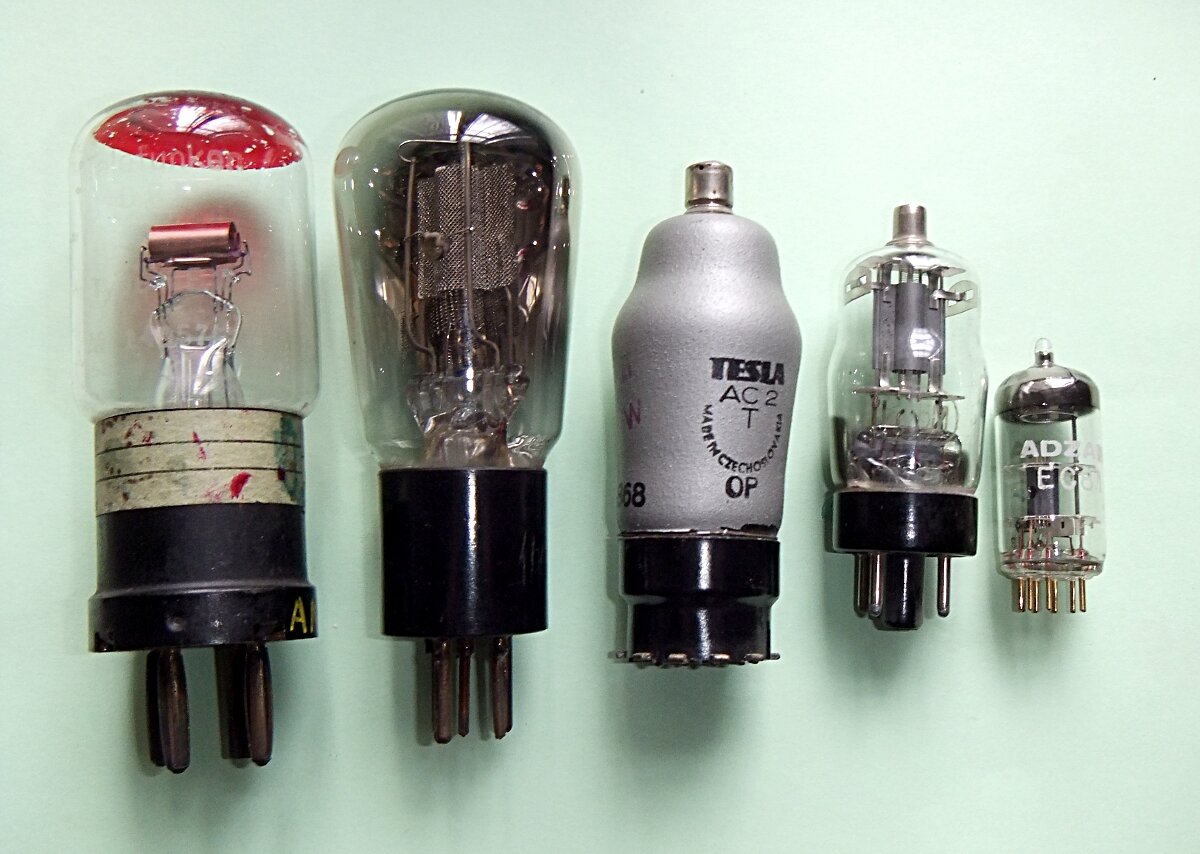

Pierwsza lampa wzmacniająca, opracowana na podstawie wynalazku lampy elektronowejlampa elektronowalampy elektronowej Johna Ambrosa Fleminga z 1904 roku.

RNcyniIBpqQsY

Zdjęcie przedstawia pięć żarówek, ułożonych od największej do najmniejszej, na seledynowym tle. Dwie pierwsze zbudowane są ze szklanej kopułkowatej obudowy, wewnątrz której na słupku znajdują się druciki kontaktowe, osadzonej na cylindrycznym gwincie z czterema krótkimi pionowymi bolcami. Trzecia żarówka zbudowana jest ze srebrnej gruszkowatej obudowy, zakończonej srebrnym niewielkim walcem, na cylindrycznym czarnym gwincie. Czwarta żarówka zbudowana jest ze szklanej kopułkowatej obudowy, wewnątrz której na słupku znajdują się druciki kontaktowe, osadzonej na cylindrycznym gwincie z czterema krótkimi pionowymi bolcami. Piąta żarówka zbudowana jest ze szklanej kopułkowatej obudowy, wewnątrz której na słupku znajdują się druciki kontaktowe, a z dolnej części odchodzi sześć krótkich bolców.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

Sposób ustawienia zestawów basowychzestaw niskopasmowy (subbasowy)zestawów basowych, czyli kilku zestawów jeden na drugim. Odległość między nimi jest proporcjonalna do wartości opóźnieniaopóźnienie źródła wtórnegoopóźnienia, którą stosuje się do kolejnych zestawów.

RWLsfpzZWoQaY

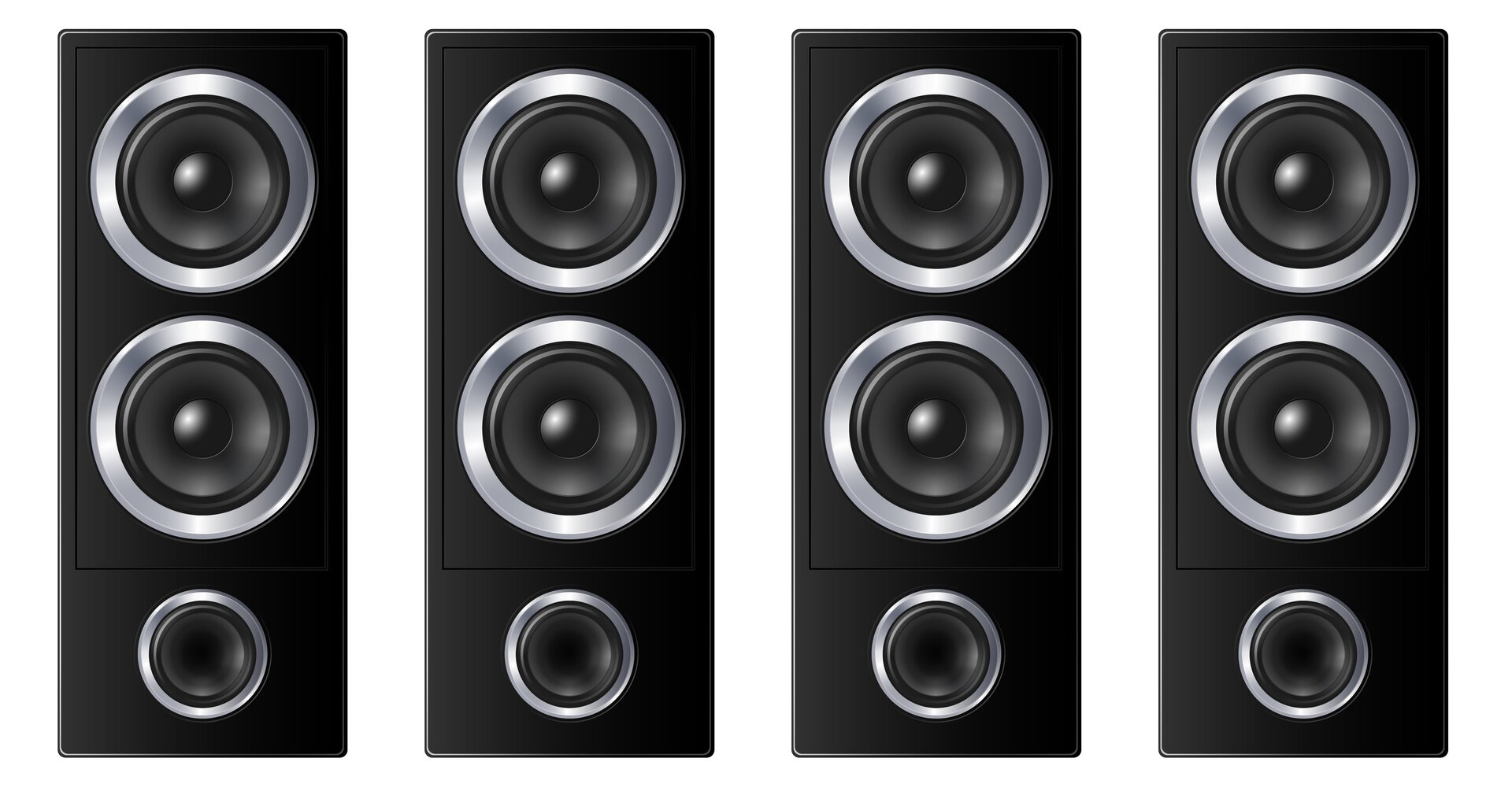

Na zdjęciu widoczne są cztery głośniki kolumnowe w ujęciu frontalnym. Każdy głośnik to czarny prostokąt, w który wpisane są, od góry, dwie okrągłe membrany w srebrnym okręgu oraz okrągły element z kratownicą, w srebrnym okręgu.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

Urządzenie odpowiadające za poziom natężenia dźwiękudźwiękdźwięku.

RsfsaPN3Al9Oh

Na zdjęciu widoczny jest prostopadłościenny wzmacniacz mocy w kolorze srebrnym, z czarną górną powierzchnią. Na panelu frontowym widoczne są dwa prostokątne niebieskie wyświetlacze z zegarami, obok których po prawej znajduje się czarny prostokąt.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

To zestaw składający się z głośnikówgłośnikgłośników niskotonowych w obudowie. Na ogół są stawiane na ziemi lub rzadziej podwieszane wraz z modułami szerokopasmowymi. Są stosowane jako uzupełnienie dolnego pasma dla zestawów szeroko- i wysokopasmowych. W ich paśmie od około 20‑30 do 100‑120 Hz jest emitowana główna energia instrumentów basowych, czyli bębna centralnegobęben centralnybębna centralnego zestawu perkusyjnego, gitary basowej itp.

• Infografika – Rodzaje urządzeń stosowanych w systemach nagłośnieniowychDf6IUWfnlInfografika – Rodzaje urządzeń stosowanych w systemach nagłośnieniowych

To układ, który dzieli pasmo akustyczne na kilka węższych pasm, odtwarzanych przez odpowiedni głośnikgłośnikgłośnik, na ogół wysokotonowy i nisko‑średniotonowy w kolumnach dwudrożnych albo nisko-, średnio- i wysokotonowy w kolumnach trójdrożnych.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych

Oznacza ośrodek emitujący drgania, które wywołują falę akustycznąfala dźwiękowafalę akustyczną; w wymiarze ludzkiej percepcji są to drgania wywołujące wrażenia słuchowe.

• Film instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowychDczjXVPPLFilm instruktażowy (tutorial) – Szczegółowe zagadnienia dotyczące systemów nagłośnieniowych
