proces chemiczny, polegający na pochłanianiu substancji gazowej całą objętością substancji ciekłej lub stałej

Budowa, sposób działania i zasady użytkowania maszyn i urządzeń do przygotowania materiałów wsadowychD1AoUI59sBudowa, sposób działania i zasady użytkowania maszyn i urządzeń do przygotowania materiałów wsadowych

urządzenie do równomiernego wprowadzania w jednostce czasu określonych ilości surowca do urządzenia produkcyjnego

Budowa, sposób działania i zasady użytkowania maszyn i urządzeń do przygotowania materiałów wsadowychD1AoUI59sBudowa, sposób działania i zasady użytkowania maszyn i urządzeń do przygotowania materiałów wsadowych

używane są w łukowych piecach elektrycznych stosowanych w metalurgii i odlewnictwie do produkcji staliwa, żelazostopów i żeliwa. Elektrody grafitowe charakteryzują się niską opornością elektryczną, wysoką wytrzymałością mechaniczną, niską zawartością popiołu, oraz dużą odpornością na występujące w procesie zmiany temperatury. Zużycie elektrod zależy głównie od parametrów pieca, rodzaju topionego materiału, temperatury oraz czasu trwania procesu

Zasady przeprowadzania codziennej obsługi pieców odlewniczych, maszyn i urzadzeńDECPsKv4Zasady przeprowadzania codziennej obsługi pieców odlewniczych, maszyn i urzadzeń

jest to element składowy atomu, posiadający ujemny ładunek elektryczny

Budowa, sposób działania i zasady użytkowania maszyn i urządzeń do przygotowania materiałów wsadowychD1AoUI59sBudowa, sposób działania i zasady użytkowania maszyn i urządzeń do przygotowania materiałów wsadowych

półwyrób uzyskany przez odlanie ciekłego stopu do form o pryzmatycznym kształcie, o znormalizowanych wymiarach i dużej swobodnej powierzchni krzepnięcia, przeznaczony do powtórnego przetapiania

R1V6GsjpB4Mc2

Ilustracja przedstawia gąski metalowe ułożone w stosie. Są to srebrzyste podłużne klocki, spięte zielonym pasem.

Budowa, sposób działania i zasady użytkowania maszyn i urządzeń do przygotowania materiałów wsadowychD1AoUI59sBudowa, sposób działania i zasady użytkowania maszyn i urządzeń do przygotowania materiałów wsadowych

wytwarzanie pola magnetycznego, które otacza przewodniki, przez które płynie prąd

Budowa, sposób działania i zasady użytkowania pieców odlewniczychD18W4VzU9Budowa, sposób działania i zasady użytkowania pieców odlewniczych

to substancja chemiczna lub proces fizyczny, który rozpoczyna lub przyspiesza przebieg reakcji chemicznej. W przeciwieństwie do katalizatora, który zachowuje się podobnie, inicjator zużywa się trwale w trakcie reakcji i nie jest odzyskiwany

Budowa, sposób działania i zasady użytkowania kadzi odlewniczychDnE6NboOjBudowa, sposób działania i zasady użytkowania kadzi odlewniczych

zbiornik używany do transportu ciekłego metalu

RG4lAyFYXWgAg

Na ilustracji widoczna jest kadź odlewnicza. Jest to duży obiekt w kolorze szarym, przypominający pojemnik. Stoi ona na podłożu, zwrócona szyjką w prawą stronę. Kadź posiada uchwyt w kształcie ramienia, doczepionego do jej boków. Jest on oświetlony od spodu rozgrzanym stopem, który znajduje się wewnątrz kadzi.

Budowa, sposób działania i zasady użytkowania kadzi odlewniczychDnE6NboOjBudowa, sposób działania i zasady użytkowania kadzi odlewniczych

Zasady przeprowadzania codziennej obsługi pieców odlewniczych, maszyn i urzadzeńDECPsKv4Zasady przeprowadzania codziennej obsługi pieców odlewniczych, maszyn i urzadzeń

materiał wsadowy do żeliwiaków, paliwo uzyskiwane w koksownikach przez proces koksowania węgla kamiennego w piecu koksowniczym z ograniczonym dostępem tlenu

Budowa, sposób działania i zasady użytkowania pieców odlewniczychD18W4VzU9Budowa, sposób działania i zasady użytkowania pieców odlewniczych

nazywany inaczej przeskokiem elektrycznym, wyładowanie elektryczne prądu o wysokim natężeniu w ciśnieniu atmosferycznym lub wyższym. Charakteryzuje go mały opór wewnętrzny. Wyładowanie zachodzi między dwoma elektrodami z materiału przewodzącego

Budowa, sposób działania i zasady użytkowania pieców odlewniczychD18W4VzU9Budowa, sposób działania i zasady użytkowania pieców odlewniczych

materiał najczęściej ceramiczny, który po przekroczeniu odpowiednio wysokiej temperatury mięknie. Wykorzystywane one są do wytwarzania obudów

Budowa, sposób działania i zasady użytkowania pieców odlewniczychD18W4VzU9Budowa, sposób działania i zasady użytkowania pieców odlewniczych Budowa, sposób działania i zasady użytkowania kadzi odlewniczychDnE6NboOjBudowa, sposób działania i zasady użytkowania kadzi odlewniczych Zasady bezpieczeństwa i higieny pracy oraz ochrony przeciwpożarowejDnE6NboOjZasady bezpieczeństwa i higieny pracy oraz ochrony przeciwpożarowej

jako materiały żużlotwórcze stosuje się: wapno palone, dolomit palony i surowy oraz fluoryt, natomiast w charakterze czynnika schładzającego kąpiel metalową stosuje się dodatki świeżące i żużlotwórcze takie jak : ruda żelaza, wapno i dolomit

Zasady bezpieczeństwa i higieny pracy oraz ochrony przeciwpożarowejDnE6NboOjZasady bezpieczeństwa i higieny pracy oraz ochrony przeciwpożarowej

mieszanina różnych materiałów formierskich dobrana w odpowiedniej proporcji. W technologii istnieją takie technologie, w których rozróżnia się masy jednoskładnikowe

Zasady bezpieczeństwa i higieny pracy oraz ochrony przeciwpożarowejDnE6NboOjZasady bezpieczeństwa i higieny pracy oraz ochrony przeciwpożarowej

pierwiastek, bądź związki lub stopy chemiczne dodawane do ciekłego metalu w celu rozdrobnienia ziaren. Możemy podzielić je na hamujące wzrost kryształów, podkładkotwórcze oraz zmniejszające napięcie powierzchniowe i kąt zwilżania

Przebieg procesów przygotowania i topienia wsaduD1CuwsWxvPrzebieg procesów przygotowania i topienia wsadu

jest to produkt który powstaje w wyniku wypełnienia formy roztopionym surowcem który po zakrzepnięciu zachowuje kształt formy

Przebieg procesów przygotowania i topienia wsaduD1CuwsWxvPrzebieg procesów przygotowania i topienia wsadu

piec służący do topienia i ewentualnie uszlachetnienia ciekłych metali i stopów. Mogą być ogrzewane paliwem stałym, ciekłym, gazowym lub zasilane energią elektryczną

Budowa, sposób działania i zasady użytkowania pieców odlewniczychD18W4VzU9Budowa, sposób działania i zasady użytkowania pieców odlewniczych Zasady przeprowadzania codziennej obsługi pieców odlewniczych, maszyn i urzadzeńDECPsKv4Zasady przeprowadzania codziennej obsługi pieców odlewniczych, maszyn i urzadzeń Zasady bezpieczeństwa i higieny pracy oraz ochrony przeciwpożarowejDnE6NboOjZasady bezpieczeństwa i higieny pracy oraz ochrony przeciwpożarowej

jest to środek transportu bilansowego o ograniczonym zasięgu i ruchu ciągłym, służący do przemieszczania materiałów w stanie sypkim luzem lub w postaci ładunków jednostkowych, wzdłuż ściśle określonej trasy

Przebieg procesów przygotowania i topienia wsaduD1CuwsWxvPrzebieg procesów przygotowania i topienia wsadu Budowa, sposób działania i zasady użytkowania maszyn i urządzeń do przygotowania materiałów wsadowychD1AoUI59sBudowa, sposób działania i zasady użytkowania maszyn i urządzeń do przygotowania materiałów wsadowych

urządzenie wykorzystujące siłę grawitacji oraz odpowiednio przygotowaną powierzchnię nadającą poślizg do transportowania materiałów

Przebieg procesów przygotowania i topienia wsaduD1CuwsWxvPrzebieg procesów przygotowania i topienia wsadu

rynny wyposażone w urządzenie wibracyjne umożliwiające przesuwanie się materiału po rynnie

Przebieg procesów przygotowania i topienia wsaduD1CuwsWxvPrzebieg procesów przygotowania i topienia wsadu

proces obróbki cieplnej łączący operację hartowania z wysokim odpuszczaniem, mająca na celu nadanie odpowiednio wysokich właściwości wytrzymałościowo - plastyczne

Przebieg procesów przygotowania i topienia wsaduD1CuwsWxvPrzebieg procesów przygotowania i topienia wsadu

prostoliniowy układ współrzędnych, składający się z dwóch prostopadłych do siebie osi

Przebieg procesów przygotowania i topienia wsaduD1CuwsWxvPrzebieg procesów przygotowania i topienia wsadu

proces chemiczny, który powoduje przechodzenie pierwiastka chemicznego z niższego na wyższy stopień utlenienia, co powiązane jest z oddaniem elektronów

Przebieg procesów przygotowania i topienia wsaduD1CuwsWxvPrzebieg procesów przygotowania i topienia wsadu

to związek chemiczny lub pierwiastek, który przyjmuje elektrony, powodując zmiane stopnia utlenienia pierwiastków

Przebieg procesów przygotowania i topienia wsaduD1CuwsWxvPrzebieg procesów przygotowania i topienia wsadu

ułożenie atomów lub cząsteczek w ciele stałym, które w metalach ułożone się w narożach komórek elementarnych Bravaise’a

Przebieg procesów przygotowania i topienia wsaduD1CuwsWxvPrzebieg procesów przygotowania i topienia wsadu

mieszanina jednego lub większej ilości pierwiastków z metalem, który zmienia jego właściwości

Przebieg procesów przygotowania i topienia wsaduD1CuwsWxvPrzebieg procesów przygotowania i topienia wsadu Budowa, sposób działania i zasady użytkowania pieców odlewniczychD18W4VzU9Budowa, sposób działania i zasady użytkowania pieców odlewniczych Budowa, sposób działania i zasady użytkowania kadzi odlewniczychDnE6NboOjBudowa, sposób działania i zasady użytkowania kadzi odlewniczych Zasady bezpieczeństwa i higieny pracy oraz ochrony przeciwpożarowejDnE6NboOjZasady bezpieczeństwa i higieny pracy oraz ochrony przeciwpożarowej

nazywane szkłem bezpiecznym, które przy rozbiciu lub pęknięciu rozpada się na kawałki o zaokrąglonych krawędziach

Zasady bezpieczeństwa i higieny pracy oraz ochrony przeciwpożarowejDnE6NboOjZasady bezpieczeństwa i higieny pracy oraz ochrony przeciwpożarowej

stop żelaza z węglem (teoretycznie do 2.1% zawartości węgla), który przyjmuje kształt wnęki formy. Staliwo nie jest poddane obróbce plastycznej, w przeciwieństwie do stali

Budowa, sposób działania i zasady użytkowania pieców odlewniczychD18W4VzU9Budowa, sposób działania i zasady użytkowania pieców odlewniczych Budowa, sposób działania i zasady użytkowania kadzi odlewniczychDnE6NboOjBudowa, sposób działania i zasady użytkowania kadzi odlewniczych

stop żelaza z węglem (teoretycznie do 2.1% zawartości węgla), który przyjmuje nadany mu kształt podczas obróbki plastycznej

Budowa, sposób działania i zasady użytkowania pieców odlewniczychD18W4VzU9Budowa, sposób działania i zasady użytkowania pieców odlewniczych Budowa, sposób działania i zasady użytkowania kadzi odlewniczychDnE6NboOjBudowa, sposób działania i zasady użytkowania kadzi odlewniczych

podstawowy materiał wsadowy stopów żelaza z węglem, powstały w procesie wielkopiecowym

Przebieg procesów przygotowania i topienia wsaduD1CuwsWxvPrzebieg procesów przygotowania i topienia wsadu

Budowa, sposób działania i zasady użytkowania pieców odlewniczychD18W4VzU9Budowa, sposób działania i zasady użytkowania pieców odlewniczych

Budowa, sposób działania i zasady użytkowania maszyn i urządzeń do przygotowania materiałów wsadowychD1AoUI59sBudowa, sposób działania i zasady użytkowania maszyn i urządzeń do przygotowania materiałów wsadowych

zabieg metalurgiczny polegający na wprowadzeniu do ciekłego metalu niewielkiej ilości określonych substancji tzw. sferoidyzatorów np. $\mathrm{Mg}$, $\mathrm{Ce}$, prowadzących do wydzielenia się grafitu w postaci kulkowej

R5sUqIVwStiFb

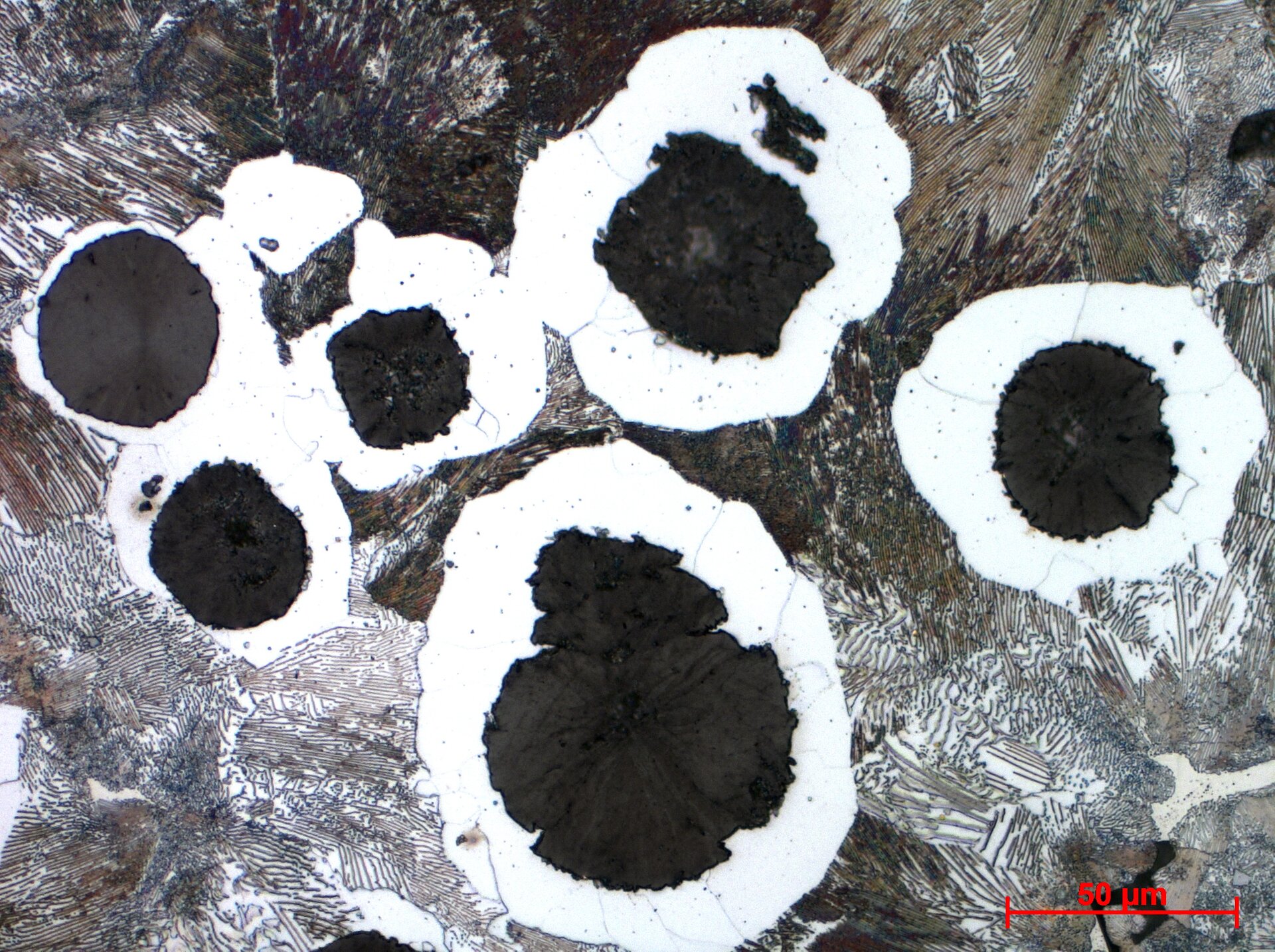

Ilustracja przedstawia mikrostrukturę żeliwa sferoidalnego. W prawym dolnym rogu, znajduje się skala w postaci czerwonej linii, z podpisem 50 mikrometrów. Struktura złożona jest ze zróżnicowanej kolorystyki w odcieniach szarości. Widoczne są ziarna o strukturze perlitycznej, czyli wąskich płytek lub linii, które w większości przebiegają równolegle do siebie. Dominujące w mikrostrukturze są czarne grafitowe obiekty, o sferoidalnym kształcie. otoczone są białym grubym obszarem, zubożonym w węgiel.

Budowa, sposób działania i zasady użytkowania kadzi odlewniczychDnE6NboOjBudowa, sposób działania i zasady użytkowania kadzi odlewniczych

materiał wsadowy, który przyśpiesza proces topienia metalu w piecu

Przebieg procesów przygotowania i topienia wsaduD1CuwsWxvPrzebieg procesów przygotowania i topienia wsadu

Zasady bezpieczeństwa i higieny pracy oraz ochrony przeciwpożarowejDnE6NboOjZasady bezpieczeństwa i higieny pracy oraz ochrony przeciwpożarowej

jest to środek transportu jezdniowego lub szynowego o ruchu przerywanym i ograniczonym zasięgu, służący do przemieszczania poziomego i pionowego ładunków pojedynczych bądź łączony w jednostki ładunkowe oraz materiałów sypkich umieszczonych w odpowiednich pojemnikach

R1CULQH4CcmN9

Ilustracja przedstawia załadowcze wózki transportowe. Są to metalowe kontenery na kółkach, wypełnione srebrzystymi odlewami. Zaprezentowane są dwa wózki, ustawione jeden obok drugiego.

Przebieg procesów przygotowania i topienia wsaduD1CuwsWxvPrzebieg procesów przygotowania i topienia wsadu

zanieczyszczenia stałe lub gazowe w ciekłym metalu

Budowa, sposób działania i zasady użytkowania kadzi odlewniczychDnE6NboOjBudowa, sposób działania i zasady użytkowania kadzi odlewniczych

materiały, które używane są do otrzymywania ciekłego metalu o żądanym składzie chemicznym

Przebieg procesów przygotowania i topienia wsaduD1CuwsWxvPrzebieg procesów przygotowania i topienia wsadu

Budowa, sposób działania i zasady użytkowania pieców odlewniczychD18W4VzU9Budowa, sposób działania i zasady użytkowania pieców odlewniczych

Budowa, sposób działania i zasady użytkowania maszyn i urządzeń do przygotowania materiałów wsadowychD1AoUI59sBudowa, sposób działania i zasady użytkowania maszyn i urządzeń do przygotowania materiałów wsadowych

Zasady bezpieczeństwa i higieny pracy oraz ochrony przeciwpożarowejDnE6NboOjZasady bezpieczeństwa i higieny pracy oraz ochrony przeciwpożarowej

waga wykorzystująca grawitację w celu odczytu masy wykorzystująca system połączonych dźwigni

Przebieg procesów przygotowania i topienia wsaduD1CuwsWxvPrzebieg procesów przygotowania i topienia wsadu Budowa, sposób działania i zasady użytkowania maszyn i urządzeń do przygotowania materiałów wsadowychD1AoUI59sBudowa, sposób działania i zasady użytkowania maszyn i urządzeń do przygotowania materiałów wsadowych

waga wykorzystująca zmianę przepływu prądu w czujnikach pod wpływem nacisku

Przebieg procesów przygotowania i topienia wsaduD1CuwsWxvPrzebieg procesów przygotowania i topienia wsadu Budowa, sposób działania i zasady użytkowania maszyn i urządzeń do przygotowania materiałów wsadowychD1AoUI59sBudowa, sposób działania i zasady użytkowania maszyn i urządzeń do przygotowania materiałów wsadowych

materiał wsadowy pochodzący spoza miejsca ponownej przeróbki

R1JKnq96gO16D

Na zdjęciu widoczna jest ogromna ilość złomu stalowego. Ten złom leży w kupie na placu, na zewnątrz. Z tyłu są schody oraz ściana wiaty.

Przebieg procesów przygotowania i topienia wsaduD1CuwsWxvPrzebieg procesów przygotowania i topienia wsadu

materiał wsadowy, skierowany z oddziałów wybijania i wykańczania do ponownego wykorzystania

Przebieg procesów przygotowania i topienia wsaduD1CuwsWxvPrzebieg procesów przygotowania i topienia wsadu

bezzwrotna strata, rozumiana przez obniżenie zawartości niektórych składników stopowych w ciekłym metalu

Budowa, sposób działania i zasady użytkowania pieców odlewniczychD18W4VzU9Budowa, sposób działania i zasady użytkowania pieców odlewniczych

materiał wsadowy, dodatek do stopów żelaza z węglem dodawany w celu uzupełniania składu chemicznego o dany pierwiastek

Przebieg procesów przygotowania i topienia wsaduD1CuwsWxvPrzebieg procesów przygotowania i topienia wsadu

stop żelaza z węglem oraz innymi składnikami stopowymi takimi jak: krzem, mangan, siarka i fosfor oraz w przypadku żeliwa stopowego: chrom, nikiel, wanad i aluminium, krystalizujący z wydzieleniami eutektyki:

• grafitowej (grafik),

• węglikowej (cementyt FeIndeks dolny 3₃C),

• węglikowej + grafitowej.

Według obowiązującej normy żeliwo definiuje się jako tworzywo, którego głównym składnikiem jest żelazo i w którym zawartość węgla przekracza 2% (obecność dużych zawartości składników węglikotwórczych może zmienić podaną zawartość węgla)

R9HNYbK3w0zyD

Ilustracja przedstawia mikrostrukturę żeliwa szarego. W prawym dolnym rogu znajduje się skala, w postaci czerwonej linii z podpisem 100 mikrometrów. Na mikrostrukturze dominują szaro‑bure kolory, z grubymi czarnymi wstęgami. Osnowa mikrostruktury składa się z gęstych burych i wąskich linii, przebiegających równolegle do siebie. Niektóre z linii łączą się ze sobą. Są to płytki struktury perlitycznej. Na jej tle, znajdują się żyły grafitu, w postaci czarnych wstęg, o dużej grubości i znacznej długości.

Budowa, sposób działania i zasady użytkowania pieców odlewniczychD18W4VzU9Budowa, sposób działania i zasady użytkowania pieców odlewniczych

stanowią pod względem częstotliwości zastosowania drugą po suwnicach grupę dźwignic. Obsługują one przestrzeń w kształcie walca o wysokości równej podnoszenia promienia, czyli równej wysięgowi

Przebieg procesów przygotowania i topienia wsaduD1CuwsWxvPrzebieg procesów przygotowania i topienia wsadu

żużel naturalny zawiera związki wydzielające się z ciekłego metalu. Pochodzą one z zanieczyszczeń niemetalicznych wsadu, reakcji chemicznych, procesów fizycznych powiązanych z rafinacją, a także reakcjami między stopem, żużlem oraz wyłożeniem pieca .
Żużle syntetyczne - mają zastosowanie w celu inicjacji procesów rafinacyjnych, wykorzystuje się je także w celu odizolowania ciekłego metalu od wpływu warunków atmosferycznych

RSGh2M3YXXki1

Ilustracja przedstawia pojemnik z żużlem. Jest to metalowy kontener, wypełniony szarym zlepionym materiałem.

RvKZkFAiX3v0D

ilustracja przedstawia rozgrzany żużel. W tle widoczny jest otwór pieca. Usypany żużel połyskuje czerwonym światłem.

Budowa, sposób działania i zasady użytkowania kadzi odlewniczychDnE6NboOjBudowa, sposób działania i zasady użytkowania kadzi odlewniczych Zasady przeprowadzania codziennej obsługi pieców odlewniczych, maszyn i urzadzeńDECPsKv4Zasady przeprowadzania codziennej obsługi pieców odlewniczych, maszyn i urzadzeń Zasady bezpieczeństwa i higieny pracy oraz ochrony przeciwpożarowejDnE6NboOjZasady bezpieczeństwa i higieny pracy oraz ochrony przeciwpożarowej

jest to piec szybowy, w który metal (żeliwo) znajduje się w bezpośrednim kontakcie z paliwem, którym najczęściej jest koks, a także z produktami spalania i zgazowywania

R1Je3pzAHKKm1

Na zdjęciu widoczny jest kolorowy schemat żeliwiaka. Żeliwiak jest to piec szybowy. Centralnym elementem żeliwiaka jak podłużny pionowy cylinder. W jednej trzeciej wysokości pieca na obudowie cylindra umieszczone są cztery okrągłe pierścienie. W dwóch trzecich wysokości pieca widoczny jest pomost prowadzący do prostokątnego otworu opisanego jako drzwi do ładowania. Na górze cylindra znajduje się ogranicznik iskier o kształcie stożka. Na cylindrycznej obudowie widnieje napis: stalowa powłoka. W stalowej powłoce widoczny jest otwór pokazujący przekrój wnętrza pieca. Granica powłoki jest wyścielona podszewką. We wnętrzu pieca widać kolorowe warstwy od góry: fioletową, niebieską, zieloną, fioletową, niebieską, zieloną. Fioletowa warstwa jest opisana jako metal. Niebieska jako topnik. Zielona jako koks. Poniżej warstw znajdują się dwie szare poziome warstwy. Górna jest to metal. Dolna jest to topnik. Poniżej widoczne jest żółte wypełnienie wskazujące na rozgrzaną fazę ciekłą. Ciecz wylewa się przez wylewak do wiaderka znajdujący się na dole pieca. Konstrukcja pieca osadzona jest na dolnej płycie osadzonej na stalowych nogach.

Budowa, sposób działania i zasady użytkowania pieców odlewniczychD18W4VzU9Budowa, sposób działania i zasady użytkowania pieców odlewniczych

kompozyt strukturalny, w którego skład wchodzi wzmocniony beton oraz stalowe pręty, bądź jednego elementu zwanego wstawką

Budowa, sposób działania i zasady użytkowania maszyn i urządzeń do przygotowania materiałów wsadowychD1AoUI59sBudowa, sposób działania i zasady użytkowania maszyn i urządzeń do przygotowania materiałów wsadowych

stanowi wypełnienie przestrzeni między obudową zewnętrzną a wkładem wewnętrznym pieca. Jest to warstwa materiału izolacyjnego, która ma na celu zatrzymywanie ciepła w piecu oraz zapobieganie jego ucieczce na zewnątrz. Wymurówki mogą być wykonane z różnych materiałów izolacyjnych, takich jak ceramika, kamień sztuczny, włókno mineralne, klinkier, szamot i kondur.

RnxOUoZUhHBf9

Ilustracja przedstawia otwarty piec odlewniczy z wymurówką. Wokół pieca ułożone są gąski metalowe. Wewnątrz pieca oraz na tyglu, widoczna jest gruba warstwa wymurówki.

Budowa, sposób działania i zasady użytkowania pieców odlewniczychD18W4VzU9Budowa, sposób działania i zasady użytkowania pieców odlewniczych
