Sprawdź się
Napięcie elektryczne, jakie sieci elektryczne dostarczają do odbiorców,
- zmienia tylko kierunek
- zmienia tylko wartość
- zmienia zarówno kierunek jak i wartość
- jest napięciem stałym
Wybierz urządzenia zasilane z sieci energetycznej wymagające do prawidłowego działania prądu jednokierunkowego:
{żarówka żarnikowa} , {#ładowarka do smartfona} , {wentylator pokojowy} , {#laptop} , {#telewizor} , {grzejnik elektryczny}
Wskaż układy, w których prąd popłynie.
- a
- b
- c
- d
Ćwiczenie alternatywne. Zaznacz odpowiedź poprawną: Zmiana znaku napięcia w funkcji czasu oznacza:
- zmianę wartości napięcia
- zmianę kierunku przepływu ładunku
- zmianą rodzaju nośnika ładunku
Dany jest układ ze źródłem prądu, diodą i opornikiem. W układzie tym prąd będzie płynąć:
- przez połowę czasu pracy źródła
- przez cały czas pracy źródła
- prąd nie popłynie
- popłynie prąd stały

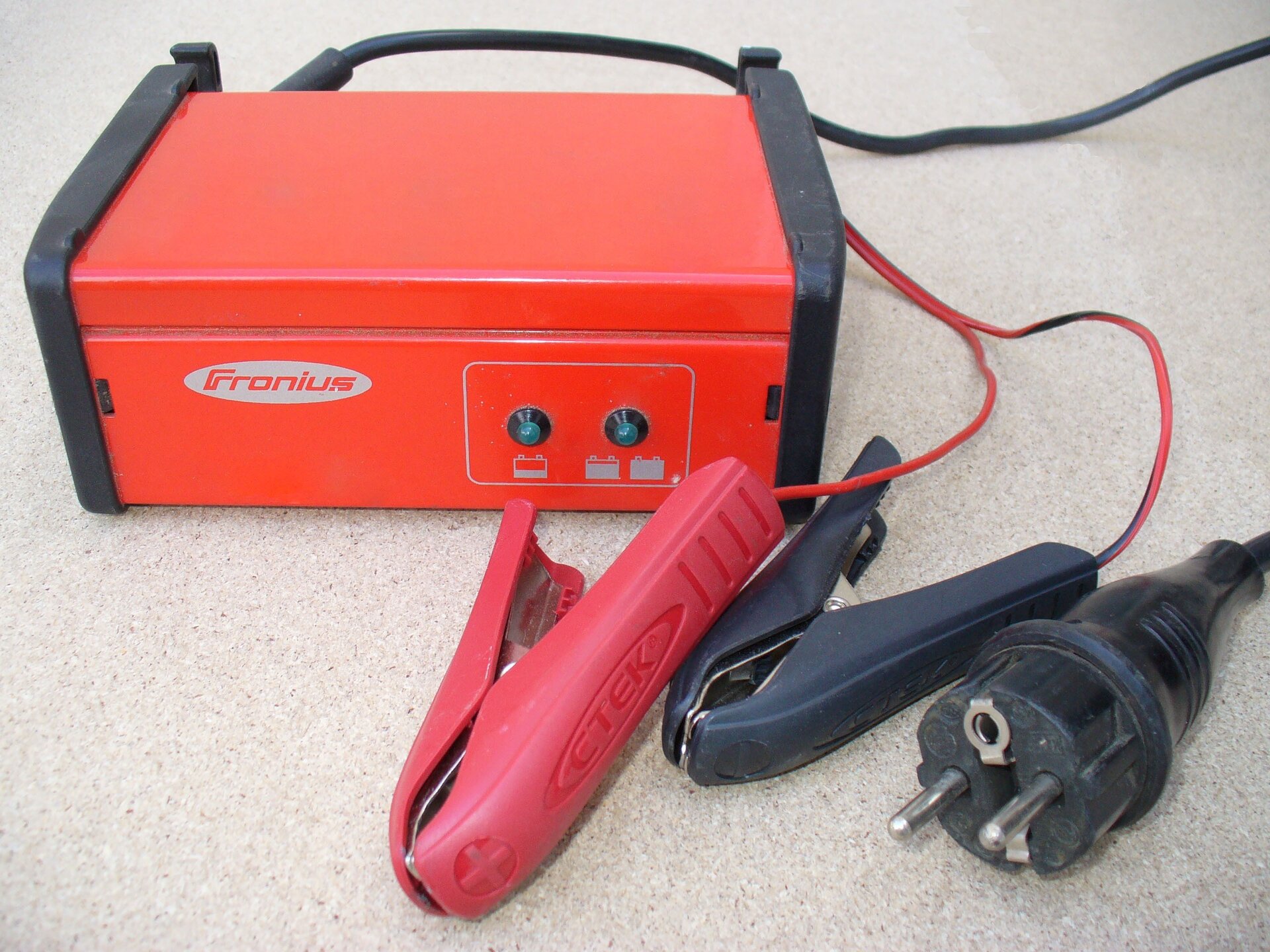

Zdjęcie przedstawia prostownik służący do ładowania akumulatorów samochodowych o parametrach technicznych:
- Zasilanie: 230V~50Hz,
- Prąd znamionowy wyjściowy: 20A,
- Napięcie ładowania: 12 lub 24V,
- Prąd szczytowy wyjściowy: 30A,
- Bezpiecznik: 1x30A
Z przedstawionych danych wynika, że maksymalne natężenie prądu płynącego przez diody w tym prostowniku nie powinno przekroczyć:
- 30A
- 12A
- 20A
- 15A
Dany obwód z układem prostowniczym zasilany przemiennym napięciem. Jeżeli "plus" i "minus" napięcia wejściowego są tak jak na rysunku, to prąd płynie przez diody o numerach:
- 1 i 4
- 2 i 3
- 2 i 4
- 1 i 3
Ćwiczenie alternatywne. Zaznacz odpowiedź poprawną: Wartość natężenia prądu płynącego przez diodę dla napięcia o dodatniej wartości:
- rośnie wykładniczo
- rośnie liniowo
- jest stała
- maleje wykładniczo
W podanym układzie symbol ⊗ oznacza żarówkę.
Przy połączeniu, jak na rysunku przez żarówkę prąd:
- płynie przez cały czas
- nie płynie
- płynie, gdy "plus" napięcia jest po lewej stronie źródła
- płynie, gdy "plus" napięcia jest po prawej stronie źródła
Prostownik trójfazowy przedstawiony na poniższym rysunku wykorzystuje się tam, gdzie dostępne jest trójfazowe zasilanie.
Poniżej przedstawiono przesunięcia fazowe pomiędzy trzema przewodami tego zasilania oznaczonymi symbolicznie na poprzednim rysunku jako źródła prądu (kółkami z falką w środku).
Spróbuj narysować napięcie wyjściowe z takiego prostownika.
Ćwiczenie alternatywne. Zaznacz odpowiedź poprawną: Wierzchołek trójkąta w symbolu diody definiuje:
- kierunek prądu przewodzenia
- kierunek zaporowy
- kierunek prądu, przebicia
