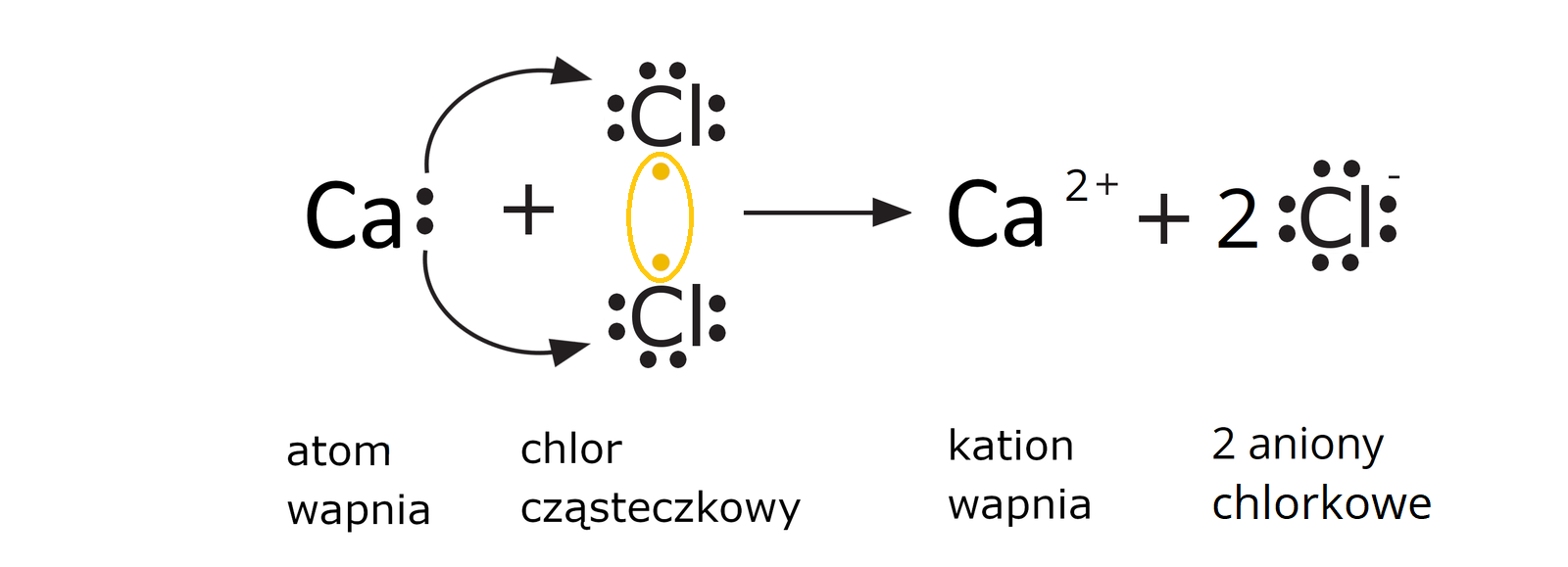

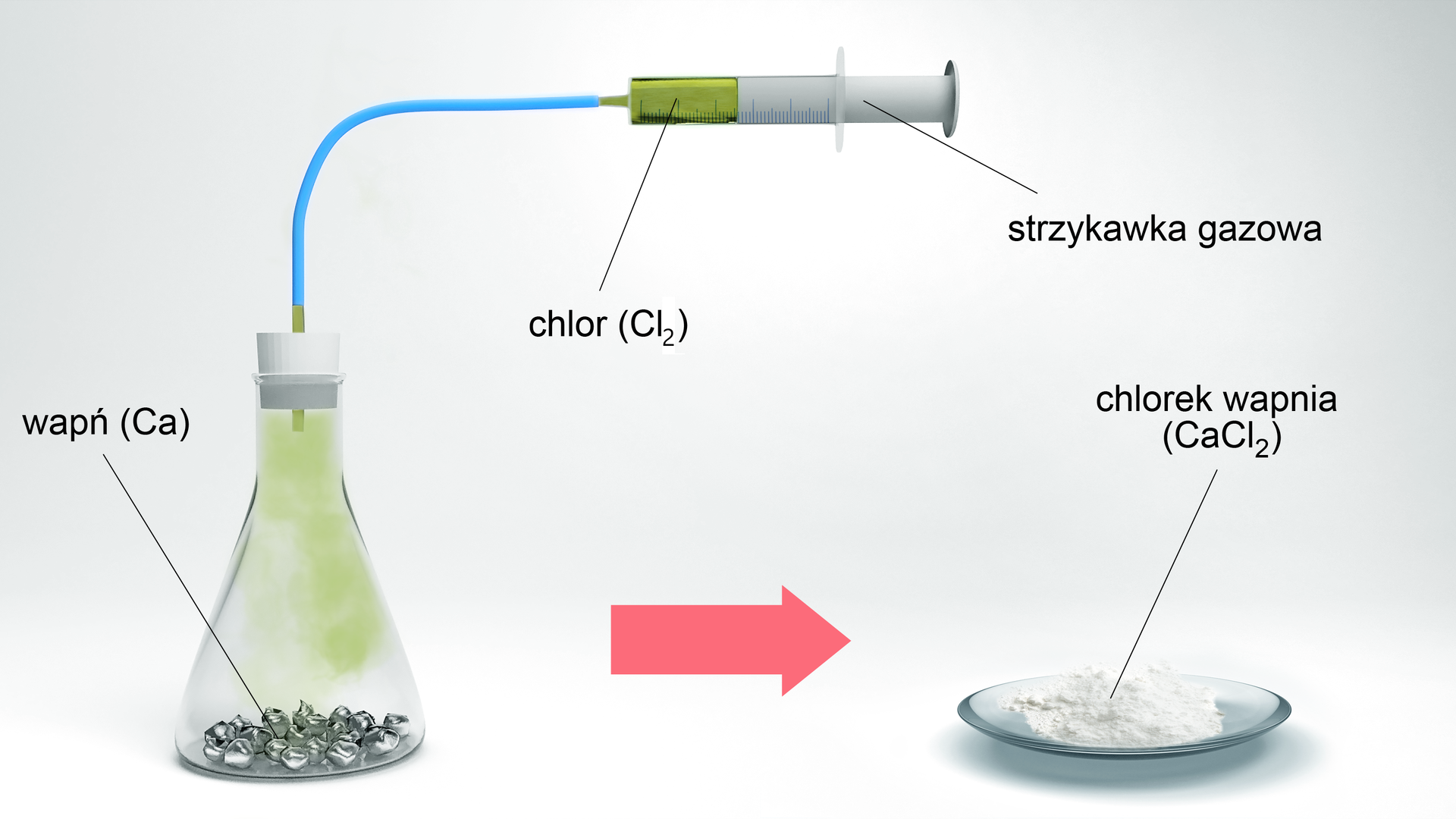

Ilustracja przedstawiająca powstawanie jonów z atomu potasu i atomu chloru. Przy atomie potasu zaznaczono elektron walencyjny za pomocą kropki, od której poprowadzono łukowatą strzałka do atomu chloru, wokół którego zaznaczono siedem elektronów walencyjnych za pomocą kropek. Strzałka w prawo, za strzałką kation potasowy ${\text{K}}^{+}$ dodać anion chlorkowy ${\text{Cl}}^{-}$, na którym zaznaczono wolne cztery pary elektronowe za pomocą ośmiu kropek.

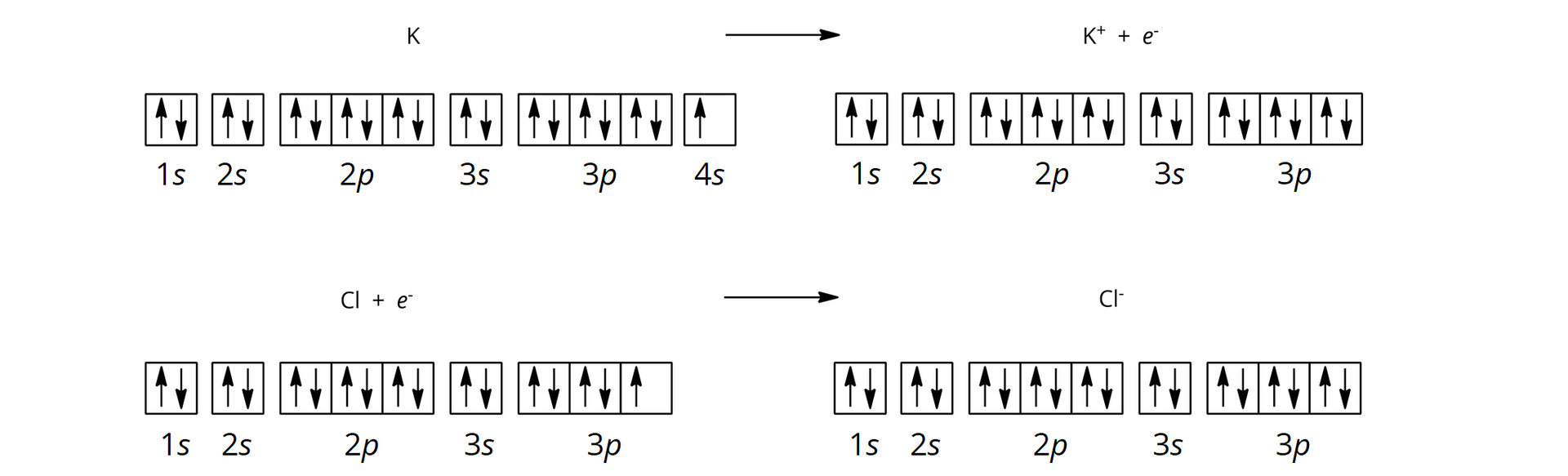

Ilustracja przedstawia powstawanie jonów potasowych i chlorkowych. Atom potasu strzałka w prawo, za strzałką kation potasowy ${\text{K}}^{+}$ dodać elektron ${\text{e}}^{-}$. W zapisie klatkowym dla atomu potasu: w pierwszej klatce $1s$ dwie strzałki, jedna skierowana do góry, zaś druga do dołu, w drugiej klatce $2s$ dwie strzałki, jedna skierowana do góry, zaś druga do dołu, dalej w trzech klatkach dla $2p$ po dwie strzałki w każdej, jedna skierowana do góry, zaś druga do dołu, dalej klatka $3s$, w której znajdują się dwie strzałki, jedna skierowana do góry, zaś druga do dołu, w trzech klatkach dla $3p$ znajdują się po dwie strzałki w każdej, jedna skierowana do góry, zaś druga do dołu, dla $4s$ jedna klatka, w której znajduje się jedna strzałka skierowana do góry. Strzałka w prawo, za strzałką zapis klatkowy dla kationu potasu: w pierwszej klatce $1s$ dwie strzałki, jedna skierowana do góry, zaś druga do dołu, w drugiej klatce $2s$ dwie strzałki, jedna skierowana do góry, zaś druga do dołu, dalej w trzech klatkach dla$2p$ po dwie strzałki w każdej, jedna skierowana do góry, zaś druga do dołu, dalej klatka $3s$, w której znajdują się dwie strzałki, jedna skierowana do góry, zaś druga do dołu, w trzech klatkach dla $3p$ znajdują się po dwie strzałki w każdej, jedna skierowana do góry, zaś druga do dołu. Atom chloru dodać elektron ${\text{e}}^{-}$, strzałka w prawo, za strzałką anion chlorkowy ${\text{Cl}}^{-}$. Poniżej zapis: w pierwszej klatce $1s$ dwie strzałki, jedna skierowana do góry, zaś druga do dołu, w drugiej klatce $2s$ dwie strzałki, jedna skierowana do góry, zaś druga do dołu, dalej w trzech klatkach dla $2p$ po dwie strzałki w każdej, jedna skierowana do góry, zaś druga do dołu, dalej klatka $3s$, w której znajdują się dwie strzałki, jedna skierowana do góry, zaś druga do dołu, w trzech klatkach dla $3p$ znajdują się po dwie strzałki w dwóch pierwszych klatkach, jedna skierowana do góry, zaś druga do dołu, w trzeciej klatce znajduje się jedna strzałka skierowana do góry. Strzałka w prawo, za strzałką anion chlorkowy. Poniżej w pierwszej klatce $1s$ dwie strzałki, jedna skierowana do góry, zaś druga do dołu, w drugiej klatce $2s$ dwie strzałki, jedna skierowana do góry, zaś druga do dołu, dalej w trzech klatkach dla $2p$ po dwie strzałki w każdej, jedna skierowana do góry, zaś druga do dołu, dalej klatka $3s$, w której znajdują się dwie strzałki, jedna skierowana do góry, zaś druga do dołu, w trzech klatkach dla $3p$ znajdują się po dwie strzałki w każdej, jedna skierowana do góry, zaś druga do dołu.
