What do the CD with white lightwhite lightwhite light?
Hypothesis
The CD split white light into a bunch of colours.
You will need
CD or DVD plate,
different sources of light (sunlight, street lights, bike light, bulb),
a bright wall or a piece of white paper.
Instruction
1. (If the day is very cloudy and dark, skip this point). Place the CD in the sunlight and observe how the reflections of white lightwhite lightwhite light look like. Redirect the reflected light at a wall or a piece of paper. Write down your observation to the notebook.
2. Place the CD under an artificial source of light, change the angle of its inclination a bit and get an idea of what it looks like. Do the same thing with each of your light sources and compare the results.
White lightwhite lightWhite light is made up of a mixture of the colours of the rainbow. You can split these colours using a CD which will reflect different colours of light in different directions. If you look at different parts of the CD the light is reflected at different angles so you see different colours.
A CD (or DVD) has a mirrored surface called the lands. On the land are many pits formed into a spiral‑shaped track. These pits are so small that are for our bare eyes invisible. The pits are a bit deeper as the land and they are responsible for the formation of the rainbow observed in the experiment you made.
R65Z2tnBi1YnD1

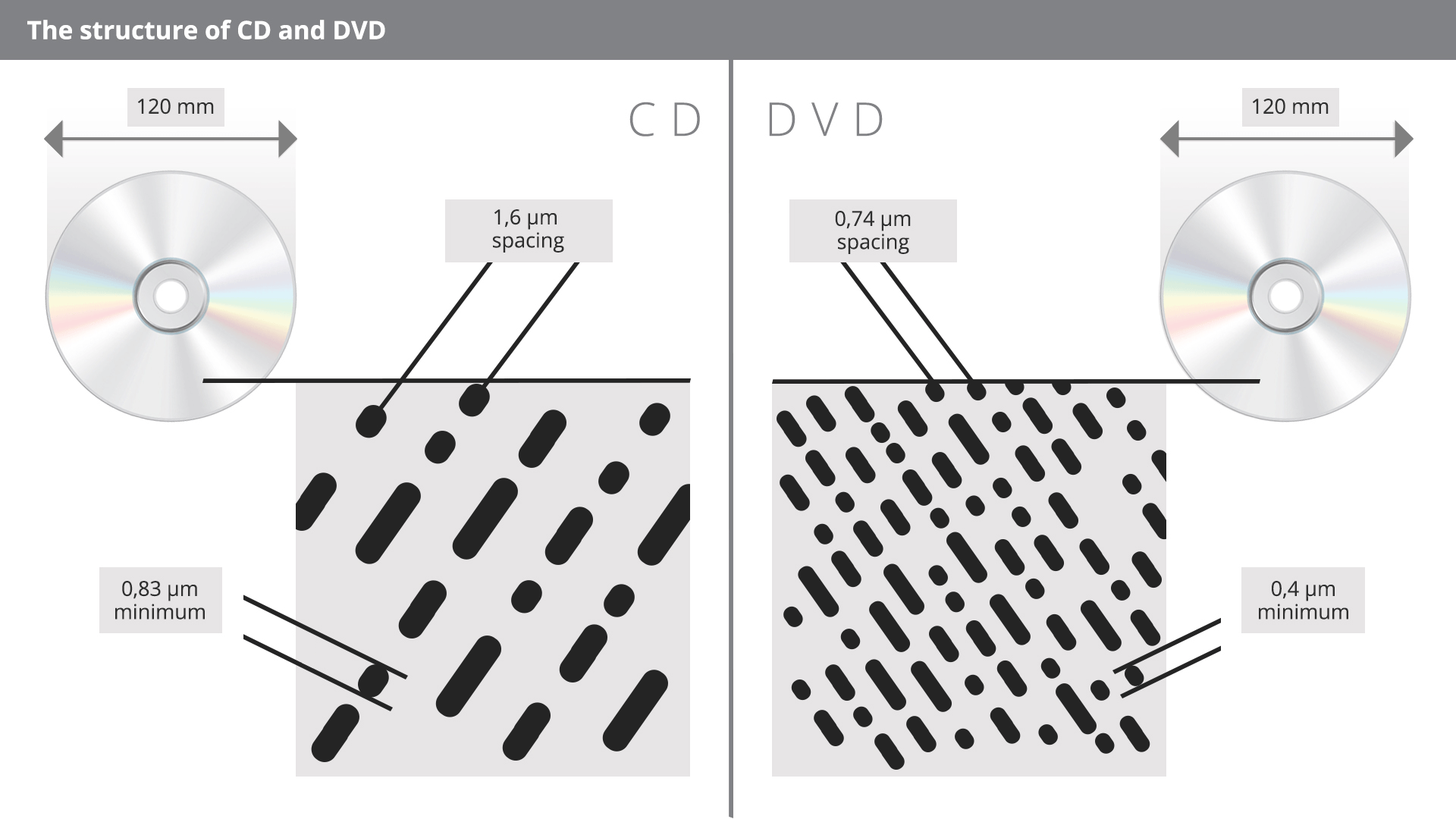

Na rysunku zatytułowanym The structure of CD and DVD pokazana jest powiększona struktura powierzchni płyty CD oraz DVD. Po lewej stronie rysunek płyty CD o średnicy 120 mm. Poniżej schemat powiększonego fragmentu płyty ukazujący jej strukturę, w ukośnych rzędach równolegle ułożone różnej długości prostokąty z zaokrąglonymi rogami. Najmniejsza długość prostokąta - minimum 0,83 mikrometra. Odległość między rzędami - spacing 1,6 mikrometra. Po prawej stronie rysunek płyty DVD o średnicy 120 mm. Poniżej schemat powiększonego fragmentu płyty ukazujący jej strukturę, w ukośnych rzędach równolegle ułożone różnej długości prostokąty z zaokrąglonymi rogami. Najmniejsza długość prostokąta - minimum 0,4 mikrometra. Odległość między rzędami - spacing 0,74 mikrometra.
Source: GroMar, licencja: CC BY 3.0.
R1AYsIW6nQP2k1

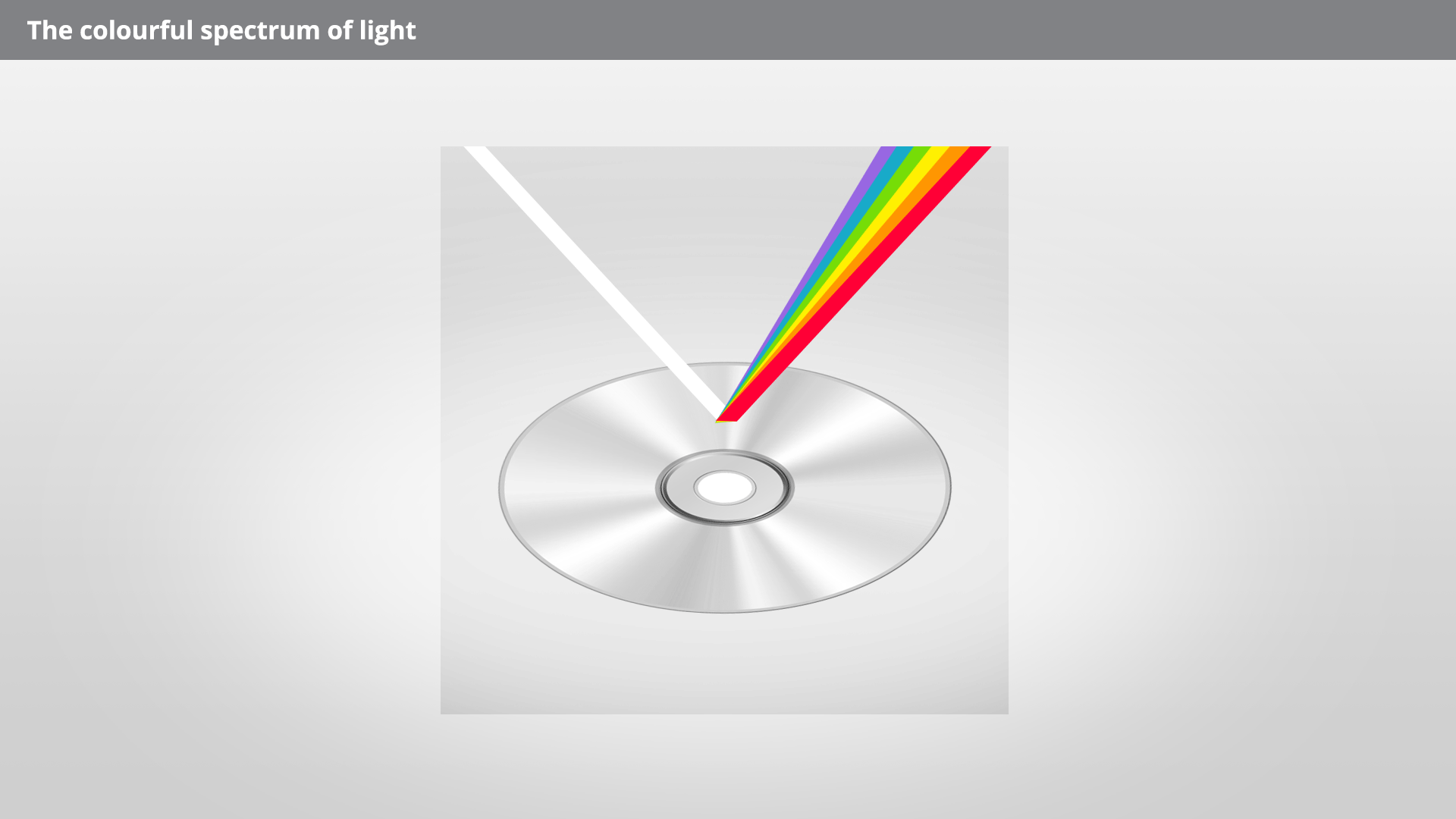

Na rysunku zatytułowanym The colourful spectrum of light przedstawione jest, jako biały odcinek, padające na płytę CD białe światło, które po odbiciu ulega dyspersji i obserwujemy wielobarwne widmo świetlne. Z punktu odbicia narysowany jest trójkąt rozszerzający się ku górze wypełniony kolorami: fioletowy, niebieski, zielony, żółty, pomarańczowy i czerwony.
The same phenomenonphenomenonphenomenon is observed as light passes through a triangulartriangulartriangular prism. Upon passage through the prismprismprism, white lightwhite lightwhite light is separated into several components – known as primary colours: red, orange, yellow, green, blue, indigo and violet. The separation of the white lighwhite lightwhite light into its different colours is known as dispersiondispersiondispersion. Each part of the light spectrumspectrumspectrum travels with a different speed in the medium and therefore has a different deflectiondeflectiondeflection angle.
A ray of light is refracted twice in a prismprismprism. The sum of the deflections from the primary direction is known as the deviation angledeviation angledeviation angle.
The rainbow colours are red, orange, yellow, green, blue, indigo and violet.
RfA9iGzexgkVF
Ilustracja interaktywna przedstawia definicję kąta odchylenia promienia świetlnego (strzałka) po przejściu przez pryzmat (trójkąt). Promień pada na lewy bok trójkąta, wewnątrz narysowany pod innym kątem, promień po wyjściu narysowany pod innym kątem niż padający. Promień padający od miejsca styku z pryzmatem narysowany jako strzałka przerywana, opisany numerem 1. Między nim a promieniem załamanym zaznaczony jest kąt opisany numerem 2. Promień załamany opisany numerem 3. Narysowana jest prosta prostopadła do boku trójkąta przechodząca przez punkt styczności promienia padającego z bokiem. Zaznaczony jest kąt między tą prostą, a promieniem padającym oraz kąt między tą prostą, a promieniem przechodzącym przez pryzmat. Narysowana jest prosta prostopadła do boku trójkąta przechodząca przez punkt styczności promienia wychodzącego z bokiem. Zaznaczony jest kąt między tą prostą, a promieniem wychodzącym oraz kąt między tą prostą, a promieniem przechodzącym przez pryzmat. Na ilustracji widoczne są numery, a na nich podpisy. 1. incident ray {audio}, 2. deviation angle {audio}, 3. refracted ray {audio}.
Ilustracja interaktywna przedstawia definicję kąta odchylenia promienia świetlnego (strzałka) po przejściu przez pryzmat (trójkąt). Promień pada na lewy bok trójkąta, wewnątrz narysowany pod innym kątem, promień po wyjściu narysowany pod innym kątem niż padający. Promień padający od miejsca styku z pryzmatem narysowany jako strzałka przerywana, opisany numerem 1. Między nim a promieniem załamanym zaznaczony jest kąt opisany numerem 2. Promień załamany opisany numerem 3. Narysowana jest prosta prostopadła do boku trójkąta przechodząca przez punkt styczności promienia padającego z bokiem. Zaznaczony jest kąt między tą prostą, a promieniem padającym oraz kąt między tą prostą, a promieniem przechodzącym przez pryzmat. Narysowana jest prosta prostopadła do boku trójkąta przechodząca przez punkt styczności promienia wychodzącego z bokiem. Zaznaczony jest kąt między tą prostą, a promieniem wychodzącym oraz kąt między tą prostą, a promieniem przechodzącym przez pryzmat. Na ilustracji widoczne są numery, a na nich podpisy. 1. incident ray {audio}, 2. deviation angle {audio}, 3. refracted ray {audio}.
Draw a picture shown below into your notebook. Order the colours on the screen starting from the least refracted one. Check your results with the solution.
RC8Yk4yrwzqTs

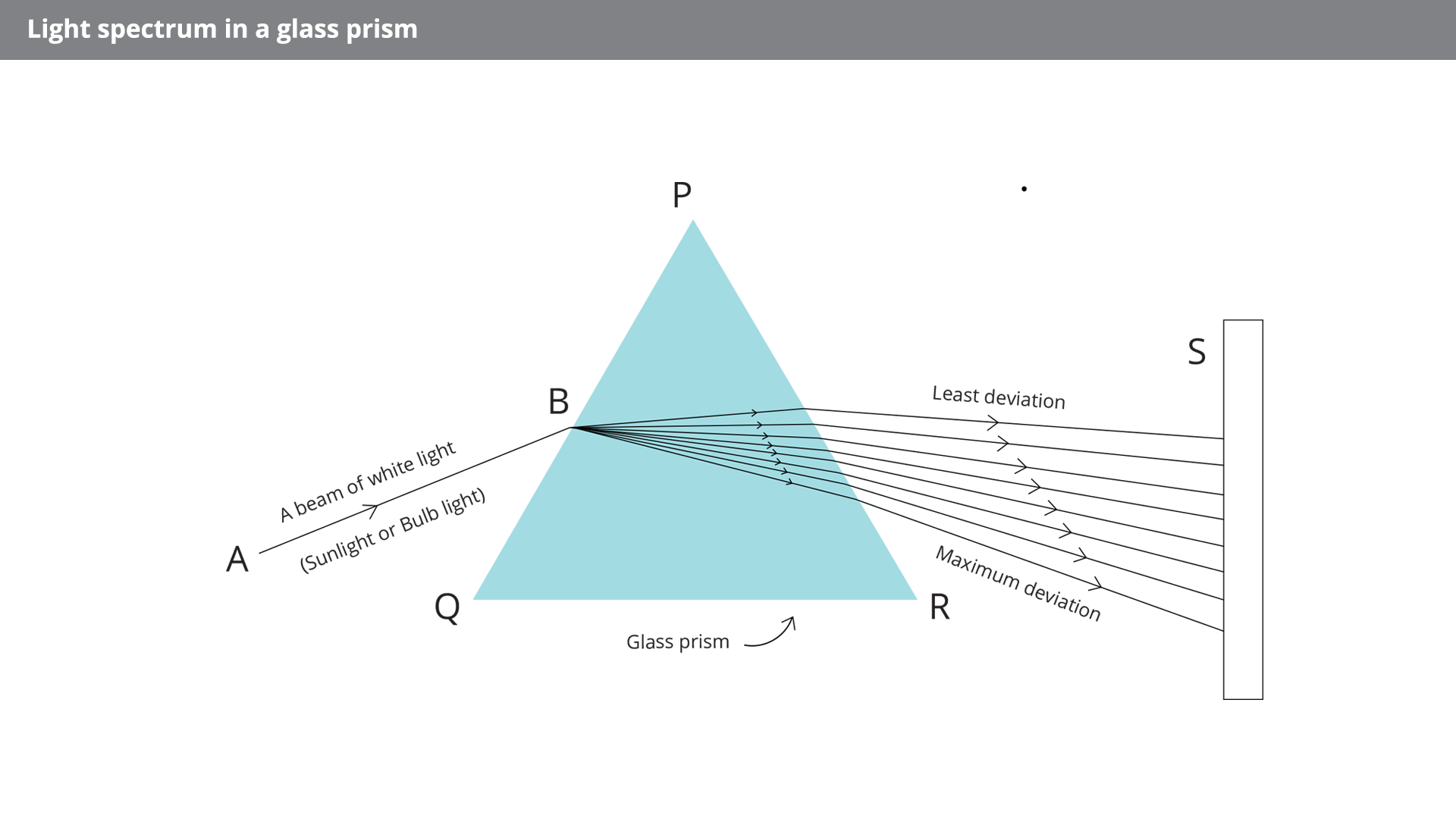

Na rysunku zatytułowanym Light spectrum in a glass prism przedstawiony jest pryzmat opisany Glass prism (trójkąt), na który pada wiązka białego światła (linia) - A beam of white light (Sunlight or Bulb light). Promień po przejściu przez pryzmat ulega rozszczepieniu na 8 linii. Linia położona najwyżej opisana jest Least deviation, linia położona najniżej opisana jest Maximum deviation. Po prawej stronie rysunku jest umieszczony ekran, na który należy nanieść kolory pasujące do danego promienia.
Light spectrum in a glass prism
Source: GroMar, licencja: CC BY 3.0.
R1KRRtzCzsZqE
Na rysunku zatytułowanym Light spectrum in a glass prism przedstawiony jest pryzmat opisany Glass prism (trójkąt), na który pada wiązka białego światła (linia) - A beam of white light (Sunlight or Bulb light). Promień po przejściu przez pryzmat ulega rozszczepieniu na 8 linii. Linia położona najwyżej opisana jest Least deviation, linia położona najniżej opisana jest Maximum deviation. Po prawej stronie rysunku jest umieszczony ekran opisany white screen, na którym jest prostokąt z równomiernie rozłożonymi kolorami przechodzącymi płynnie od góry opisanymi: red, orange, yellow, green, blue, indigo, violet. Prostokąt wzięty jest w klamrę i opisany spectrum. Prostokąt znajduje się między linią położoną najwyżej a linią położoną najniżej.
The separation of white lightwhite lightwhite light in a prismprismprism into several components is called dispersiondispersiondispersion.
The largest angle of deviation has the violet colour, the smallest the red colour. The dispersion takes place twice: once when the white lightwhite lightwhite light enters the prismprismprism and again when it lefts the prism. The dispersiondispersiondispersion of light explains many natural phenomena i.e. the formation of a rainbow.
Exercises
RUZLIlLdXDvq9
Exercise 2
Wersja alternatywna ćwiczenia: Choose the correct sentences. Możliwe odpowiedzi: 1. When a ray of light enters from more optically dense to less optically dense medium it bends away from normal., 2. Glass prism produces a light spectrum by reflection., 3. Light can travel in both air and vacuum., 4. The primary colours are red, green, yellow.
Wersja alternatywna ćwiczenia: Choose the correct sentences. Możliwe odpowiedzi: 1. When a ray of light enters from more optically dense to less optically dense medium it bends away from normal., 2. Glass prism produces a light spectrum by reflection., 3. Light can travel in both air and vacuum., 4. The primary colours are red, green, yellow.
Choose the correct sentences.
When a ray of light enters from more optically dense to less optically dense medium it bends away from normal.
Glass prism produces a light spectrum by reflection.
Light can travel in both air and vacuum.
The primary colours are red, green, yellow.
Exercise 3
Find out, where you meet in daily life a phenomenon of dispersion.
I.e. rainbow formation, shining Swarovski crystal, colours on a soap bubble.
Exercise 4
Describe in English what the light dispersion is.
R1SEwWqzSFCZA
Exercise 5
Wersja alternatywna ćwiczenia: Indicate which pairs of expressions or words are translated correctly. Możliwe odpowiedzi: 1. widmo - spectrum, 2. odchylenie - deflection, 3. rozszczepienie - dispersion, 4. pryzmat - prism, 5. załamanie - reflection, 6. odbicie - refraction
Wersja alternatywna ćwiczenia: Indicate which pairs of expressions or words are translated correctly. Możliwe odpowiedzi: 1. widmo - spectrum, 2. odchylenie - deflection, 3. rozszczepienie - dispersion, 4. pryzmat - prism, 5. załamanie - reflection, 6. odbicie - refraction
Indicate which pairs of expressions or words are translated correctly.
widmo - spectrum
odchylenie - deflection
rozszczepienie - dispersion
pryzmat - prism
załamanie - reflection
odbicie - refraction
zadanie
Source: GroMar, licencja: CC BY 3.0.
R1RP3zvP9pN6w1
Interaktywna gra, polegająca na łączeniu wyrazów w pary w ciągu jednej minuty. Czas zaczyna upływać wraz z rozpoczęciem gry. Jeden ruch to odkrywanie najpierw jednej potem drugiej karty z wyrazem. Każdy wyraz jest odczytywany. Kolejny ruch to odkrywanie trzeciej i czwartej karty. W ten sposób odsłuchasz wszystkie wyrazy. Nawigacja z poziomu klawiatury za pomocą strzałek, odsłuchiwanie wyrazów enterem lub spacją. Znajdź wszystkie pary wyrazów.
Interaktywna gra, polegająca na łączeniu wyrazów w pary w ciągu jednej minuty. Czas zaczyna upływać wraz z rozpoczęciem gry. Jeden ruch to odkrywanie najpierw jednej potem drugiej karty z wyrazem. Każdy wyraz jest odczytywany. Kolejny ruch to odkrywanie trzeciej i czwartej karty. W ten sposób odsłuchasz wszystkie wyrazy. Nawigacja z poziomu klawiatury za pomocą strzałek, odsłuchiwanie wyrazów enterem lub spacją. Znajdź wszystkie pary wyrazów.
Match Polish terms with their English equivalents.
deviation angle
prism
widmo
kąt odchylenia
spectrum
rozszczepienie
dispersion
deflection
pryzmat
odchylenie
