Praca montera systemów rurociągowych

Praca montera systemów rurociągowych jest pracą fizyczną i może być wykonywana
w różnych miejscach np. wykopach czy placach budowy. Pracownicy mogą być narażeni na trudne warunki takie jak hałas, zapylenie, zadymienie, zmienna temperatura czy opady atmosferyczne.

Rvlj3W6Dq6knp

Grafika przedstawia wykop na placu budowy. Jest to dość głęboki dół na prostokątnym obszarze, wewnątrz którego leży niebieska rura.

Plac budowy, inaczej nazywany terenem budowy, jest to wyodrębnione miejsce, w którym realizuje się przedsięwzięcie budowlane. Przeznaczone jest ono do wznoszenia, przebudowy lub rozbiórki obiektów. Może mieć różną wielkość, która jest uzależniona od charakteru prowadzonych prac oraz okresu ich trwania.

Na placu budowy sieci sanitarnych wykonuje się następując czynności:

• zabezpieczanie i wycinka drzew w pobliżu wykopów,

• prace rozbiórkowe,

• roboty ziemne – zasypki, nasypy, podsypki wykopy, obsypki, zasypy oraz korytowanie podłoża,

• umocnienia nasypów,

• trasowanie rurociągów,

• układanie rurociągów w wykopie,

• przysypywanie rurociągów i wykopów,

• wykonywanie trawników oraz ogrodzeń

• uporządkowywanie oraz odtwarzanie terenu.

Powrót do spisu treści5Powrót do spisu treści

Narzędzia wykorzystywane do trasowania rurociągów

Do trasowania rurociągów w terenie używa się takich przyrządów jak:

RyMQgNXPfpJug

Taśma traserska – jest przydatna przy trasowaniu linii prostych lub stycznych na rurach o dowolnej średnicy. Jest to zwój materiału z narysowanymi liniami i krzywikami.

RdQAt6iW9ls1u

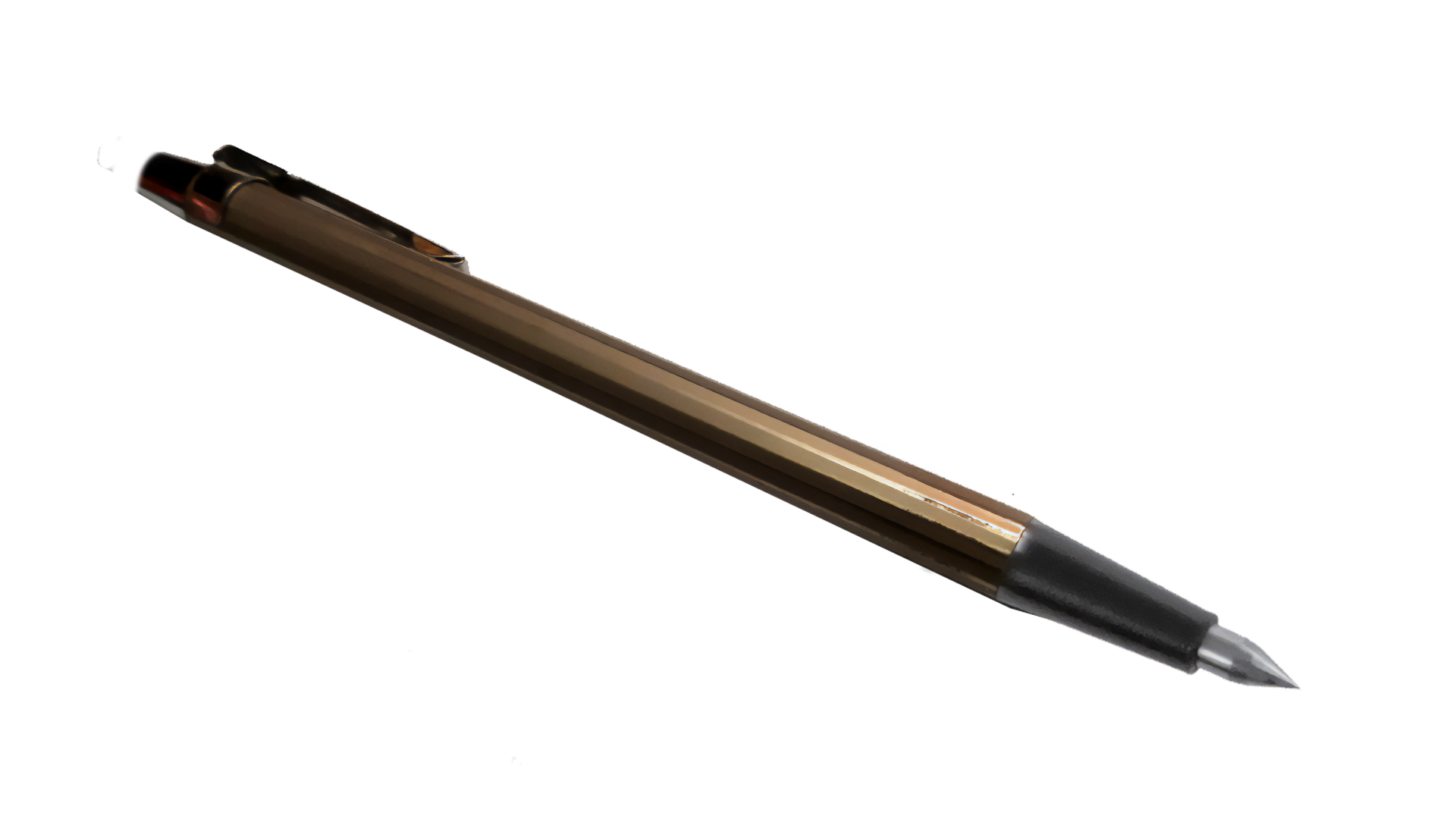

Rysik traserski – używa się go do nanoszenia na płaszczyznę linii bądź punktów, zgodnie z rysunkiem lub szablonem. Wygląda jak długopis.

R162eTPXJDcbj

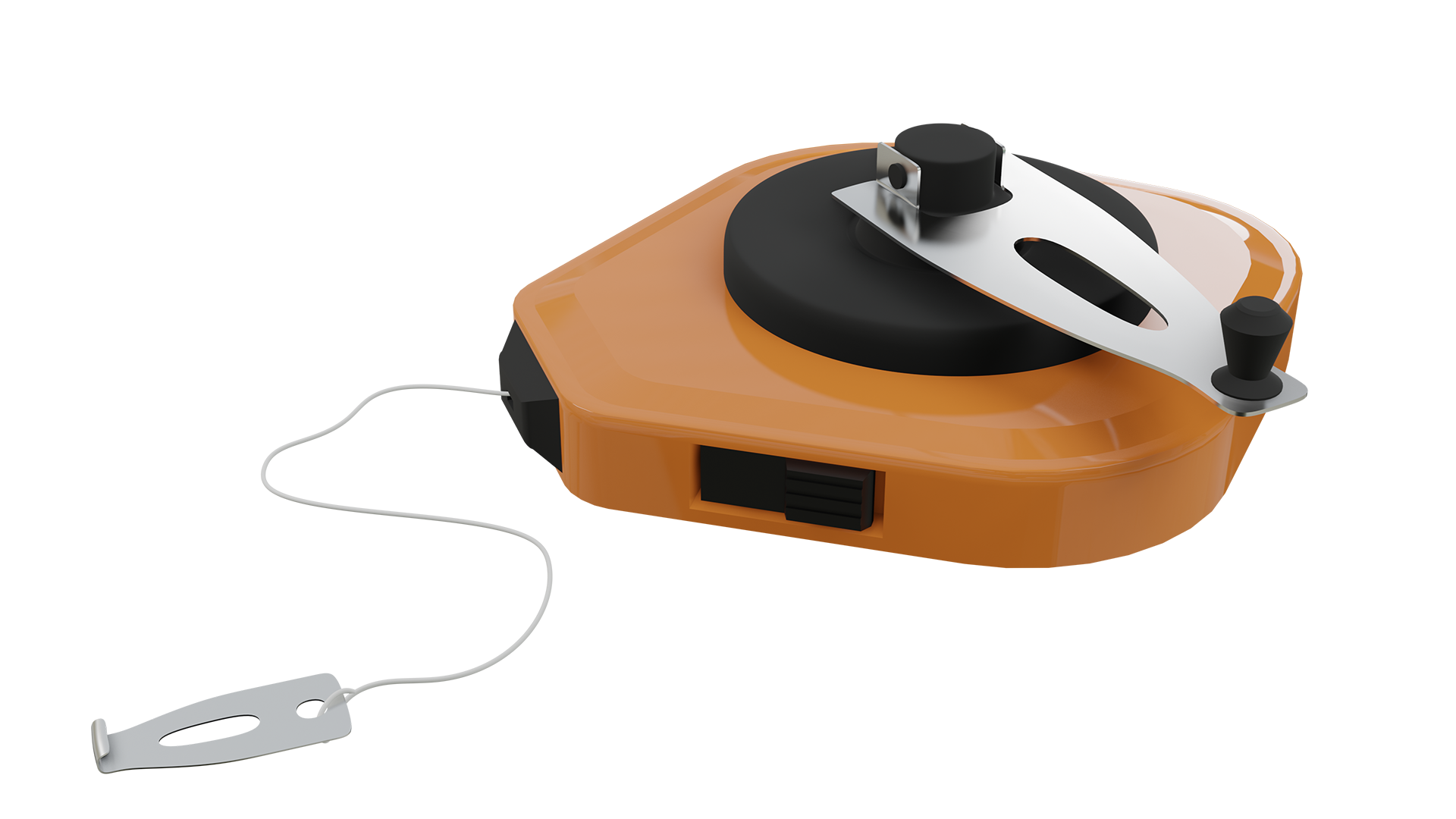

Sznurek traserski – służy do wytyczania linii prostych na ścianie lub innym podłożu. Jest to sznurek zakończony metalową końcówką nawinięty na szpulkę umieszczoną wewnątrz plastikowego opakowania z korbką.

Detektory do wykrywania infrastruktury podziemnej służą do lokalizowania instalacji poprzez odbieranie sygnałów elektromagnetycznych wysyłanych przez podziemne instalacje. Dane sygnału są przetwarzane przez oprogramowanie, a potem eksportowane poprzez sygnały dźwiękowe i wizualne. Dzięki takiej informacji możliwe jest oznaczenie lokalizacji i kierunku danej instalacji w systemie kartografii.

RgU4Yi2mCPP0i

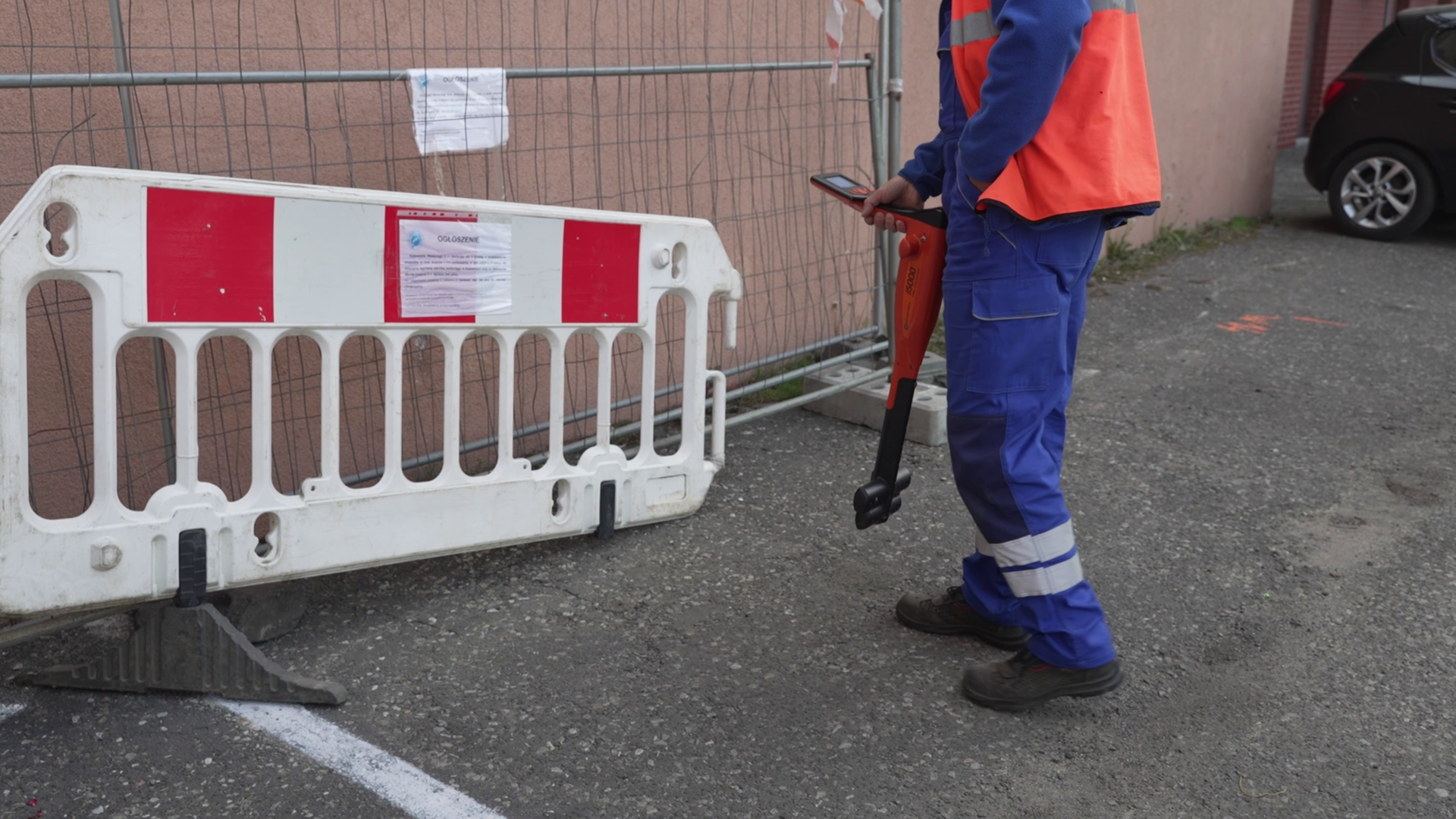

Na ekranie mężczyzna ubrany w strój roboczy trzymający w rękach urządzenie do pomiaru. W tle auto i budynek, a po lewej stronie bariera oddzielająca.

Powrót do spisu treści5Powrót do spisu treści

Trasowanie rurociągu

Podstawą trasowania osi rurociągu jest plan sytuacyjny sieci projektu budowlanego, czyli schemat sieci przewodów i węzłów ze wszystkimi kształtkami i elementami uzbrojenia, odniesiony do stałych punktów terenowych, np. budynków. Umożliwia on przeniesienie trasy na powierzchnię terenu.

R1NMuKyBBiN2v

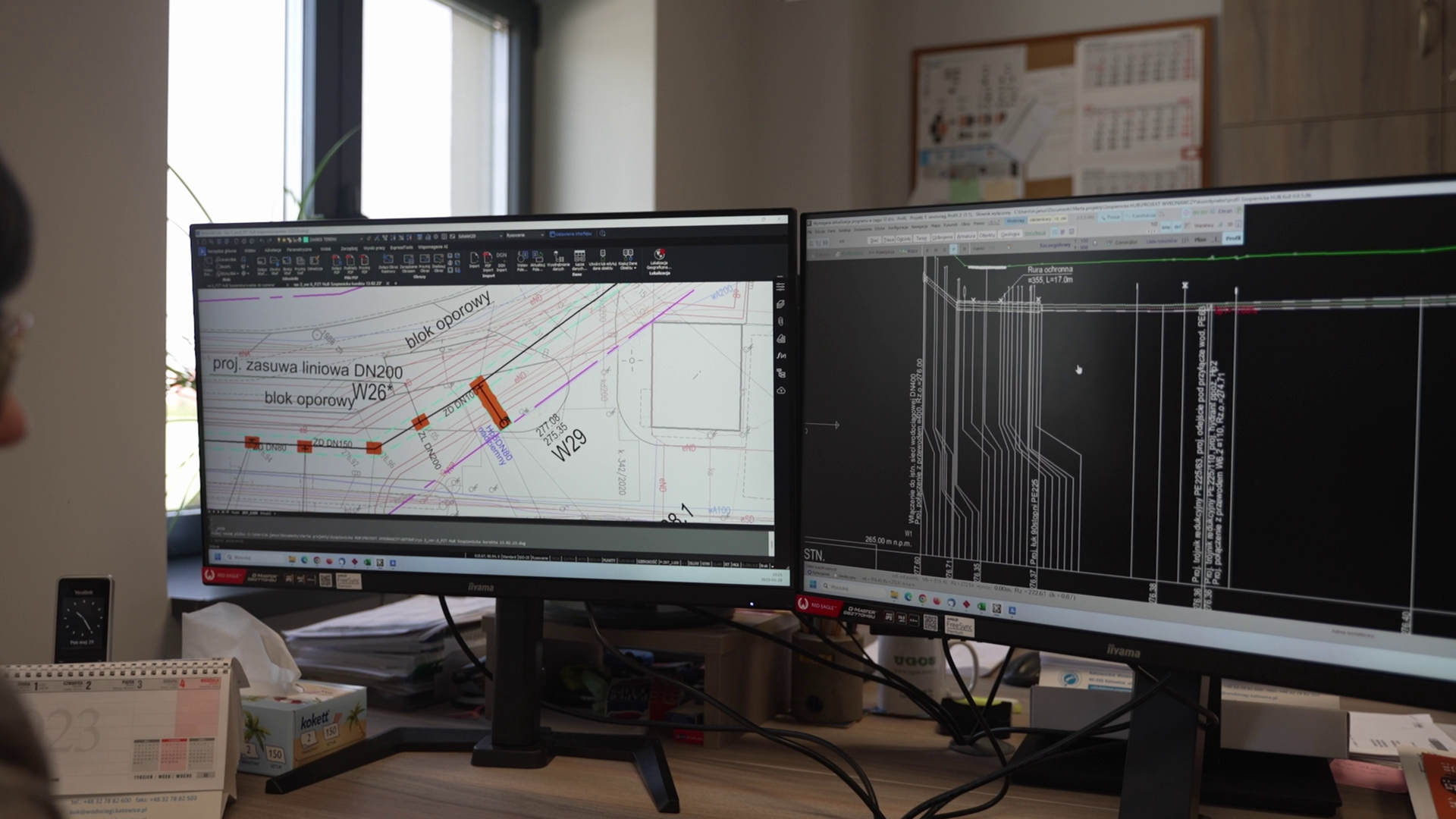

Grafika przedstawia projektowanie rurociągu za pomocą programów komputerowych. Na dwóch monitorach pokazane są fragmenty powstającego projektu.

R1eooZuLzTZgC

Prace geodezyjne i wytyczenie przebiegu rurociągu: pierwszym krokiem jest określenie przebiegu trasy rurociągu, wyznaczenie pasa budowy, a także miejsc kolizji z drogami lub liniami kolejowymi.

R1Ie9pyD6v9aU

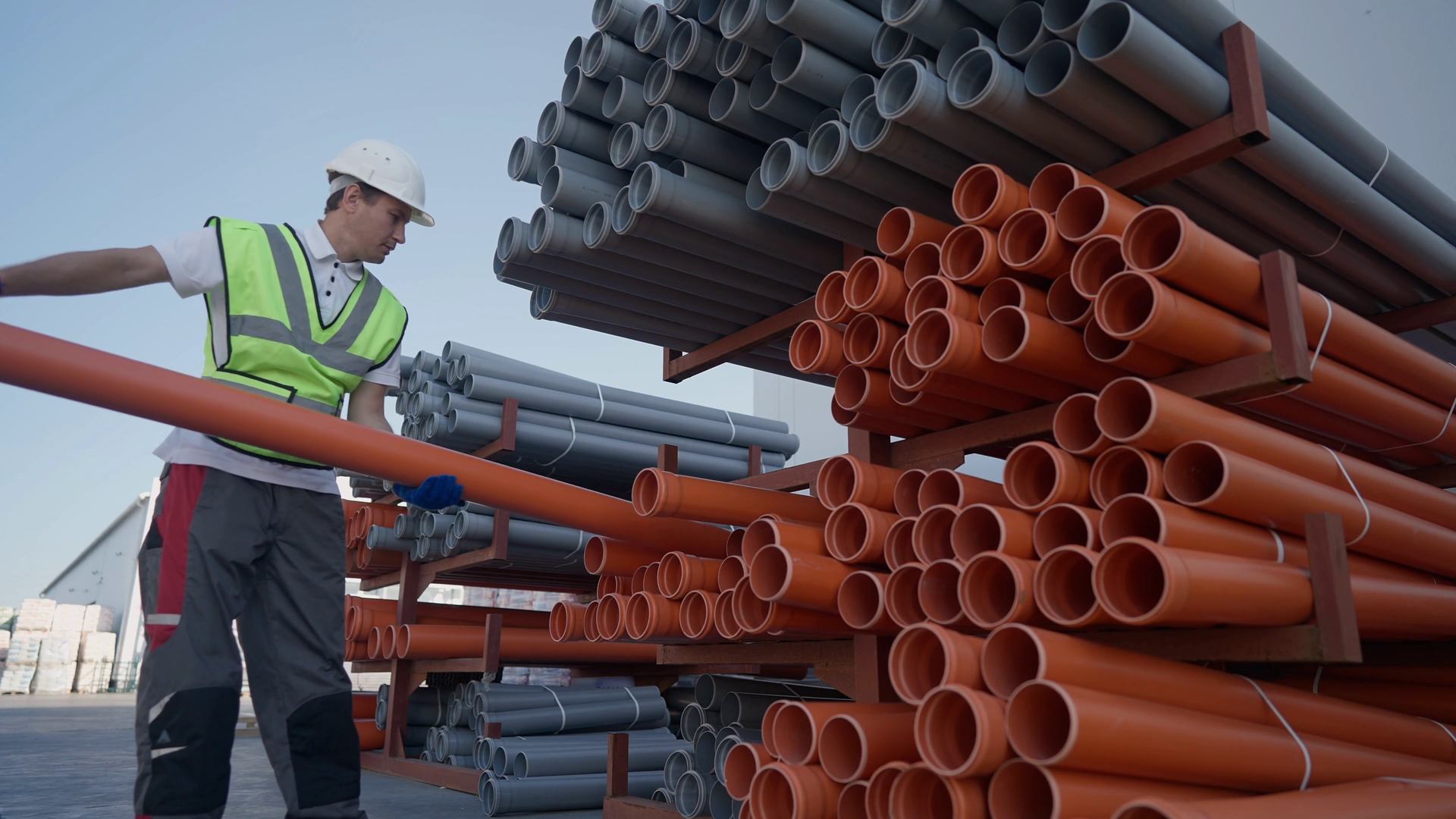

Na grafice przedstawiono, jak mężczyzna w stroju budowlanym umieszcza rurę na stosie rur. Rozmieszczenie rur: obejmuje przetransportowanie rur i ich rozładunek wzdłuż pasa montażowego.

RGy8hs6gled4p

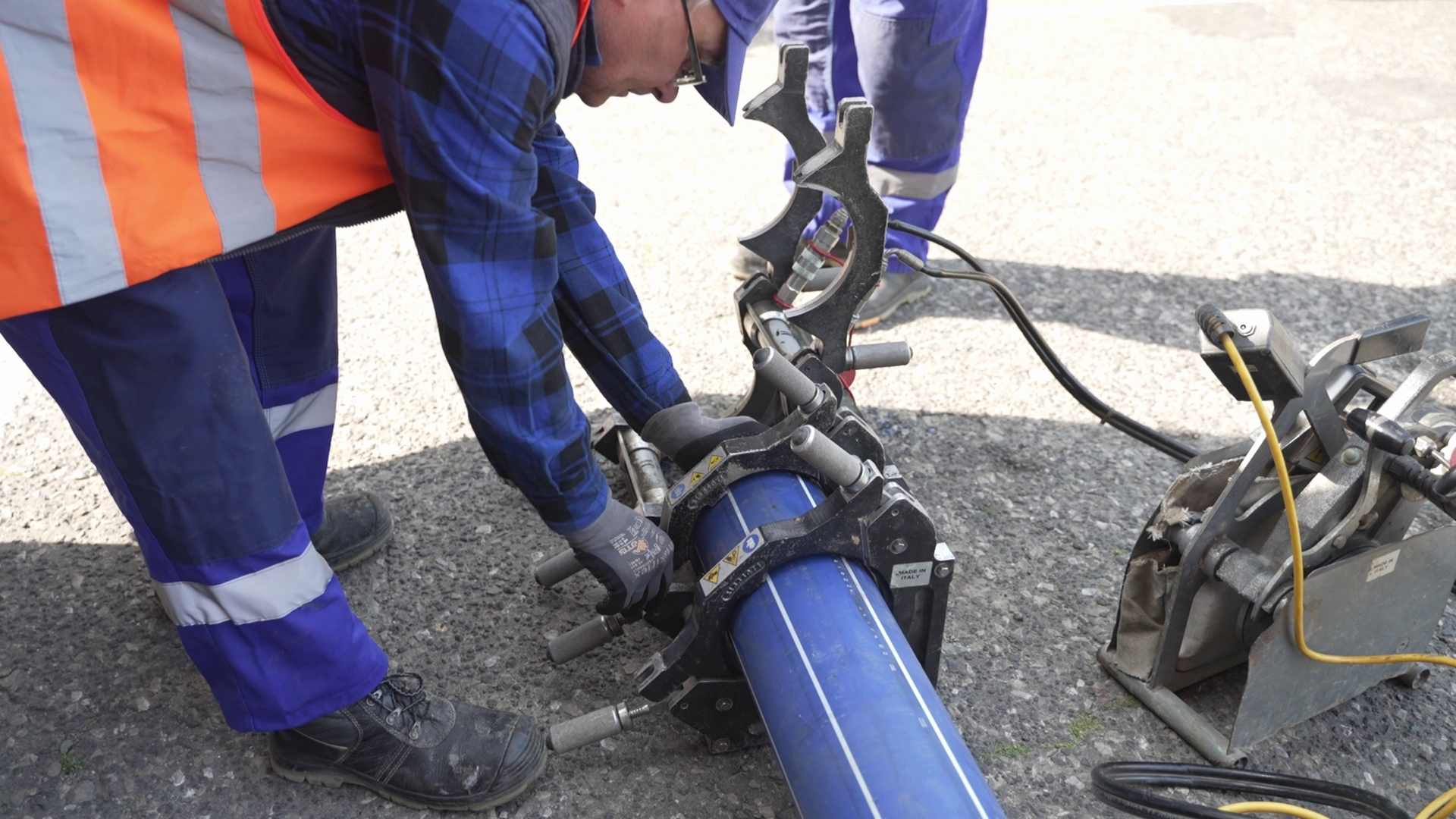

Na grafice przedstawiono czynność łączenia fragmentów rur, które polega na łączeniu fragmentów rur w odcinki, inspekcji oraz izolacji spoin oraz kontroli powłoki izolacyjnej rurociągu pod kątem szczelności.

RyFZg8xdDDaw8

Na grafice wykop wykonany pod rurociąg.

RqojDwRlXWdzp

Układanie rurociągu: umieszczenie rurociągu w wykopie i łączenie jego odcinków w całość, geodezyjna inwentaryzacja powykonawcza, zasypanie rurociągu warstwą ziemi o wysokości nie mniejszej niż 1 metr, odbudowa systemów melioracyjnych oraz istniejącej infrastruktury.

R1RtyBHLm38FJ

Wykonywanie odbioru technicznego. Wykonanie prób i przeprowadzanie odbiorów technicznych: sprawdzenie wytrzymałości rurociągu oraz jego szczelności, zweryfikowanie działania wszystkich urządzeń, przeprowadzenie badań tłokiem do pomiaru geometrii i grubości ścianki rurociągu.

R13ikHdplpfgk

Przywrócenie stanu właściwego terenu: rekultywacja mechaniczna i uporządkowanie terenu zajętego na potrzeby realizacji inwestycji. Mężczyźni na grafice niosą metalową barierkę.

RrAXKygpc1Ji7

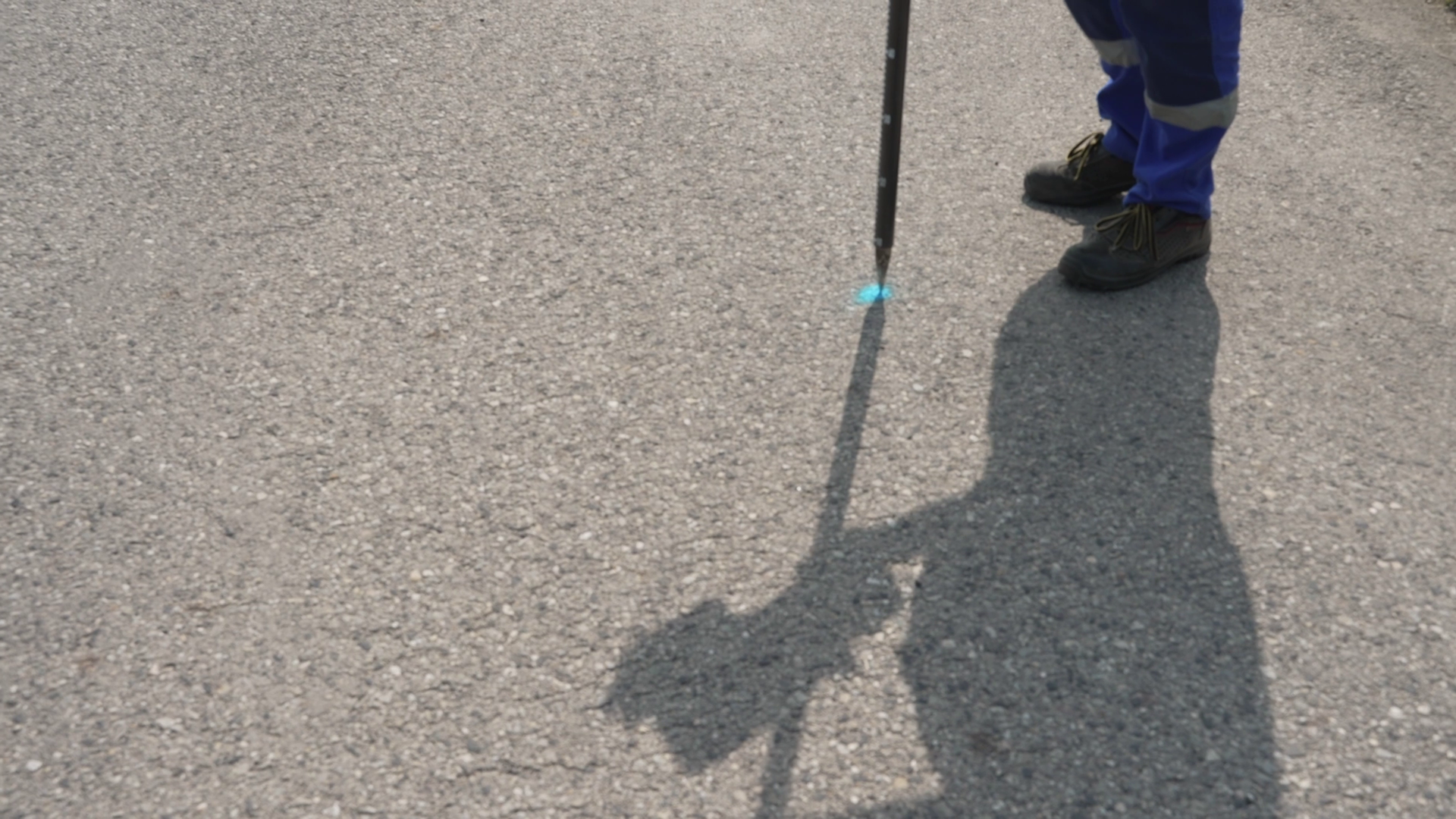

Oznaczanie trasy rurociągu za pomocą kredy i dedykowanego narzędzia.

Powrót do spisu treści5Powrót do spisu treści

Pomiary wykonywane podczas trasowania rurociągów

Pomiar odległości za pomocą dalmierza laserowego

Polega na wysłaniu promienia lasera w kierunku obiektu oraz pomiarze czasu, po jakim odbity promień powróci do nadajnika.

Rn9rC1MMVJ6Sh

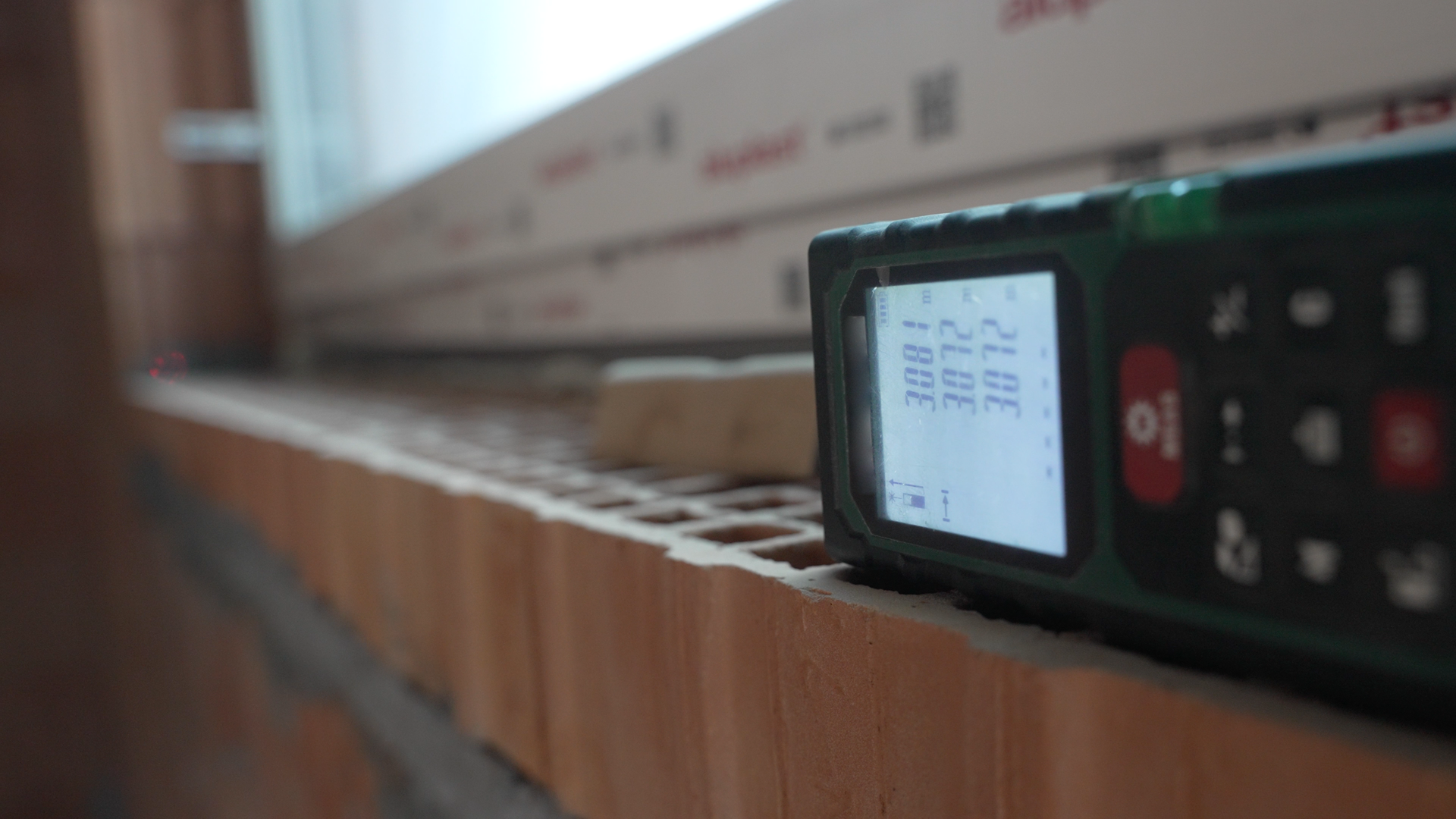

Na grafice przedstawiono urządzenie służące do pomiaru odległości. Leży ono na pustaku, przy oknie i posiada wyświetlacz z wynikami pomiarów oraz przyciski.

Pomiar głębokości za pomocą głębokościomierza

Wykonuje się poprzez ustawienie stopy bezpośrednio na płaszczyźnie czołowej otworu lub na powierzchni dwóch liniałów dwuteowych, których wysokość jest znana, ułożonych na płaszczyźnie czołowej otworu czy wgłębienia oraz wysunięciu prowadnicy tak, aby dotykała dna otworu. Położenie prowadnicy ustalamy za pomocą śruby dociskowej, a następnie odczytujemy wynik w taki sam sposób, jak na suwmiarce.

R1LC8ydVFOnNG

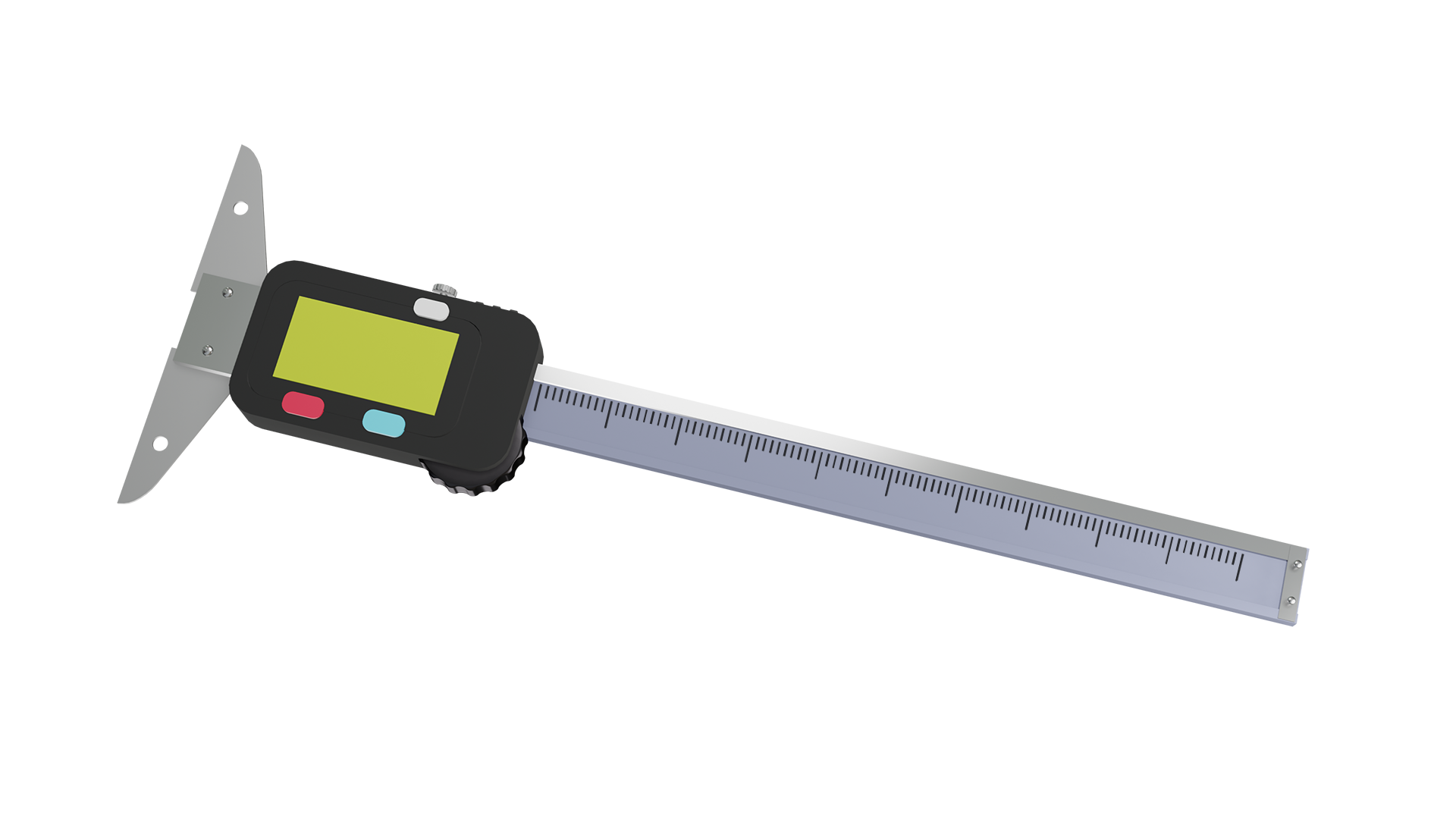

Głębokościomierz to urządzenie podobne do suwmiarki. Na jednym z końców ma płaski element oraz ekranik.

Wykrywanie innych rurociągów i kabli

Lokalizatory, w zależności od aplikacji oraz trybu pracy nadajnika i odbiornika, pozwalają na odnalezienie infrastruktury podziemnej. W „trybie metalu” urządzenia te wykrywają magnetyczne obiekty oraz linie elektromagnetyczne. W „trybie regipsu” lokalizowane są elementy drewniane, metalowe oraz przewodzące napięcie. Czułość odbioru sygnału jest regulowana automatycznie lub ręcznie. Dzięki cyfrowemu kodowaniu sygnału w urządzeniach z nadajnikiem, identyfikacja danych ma charakter bezbłędny. Informacje o obecności napięcia w przewodzie oraz o poziomie odbieranego sygnału pokazują się na wyświetlaczu oraz są sygnalizowane dźwiękowo.

Rj4nQFQ7FVPgl

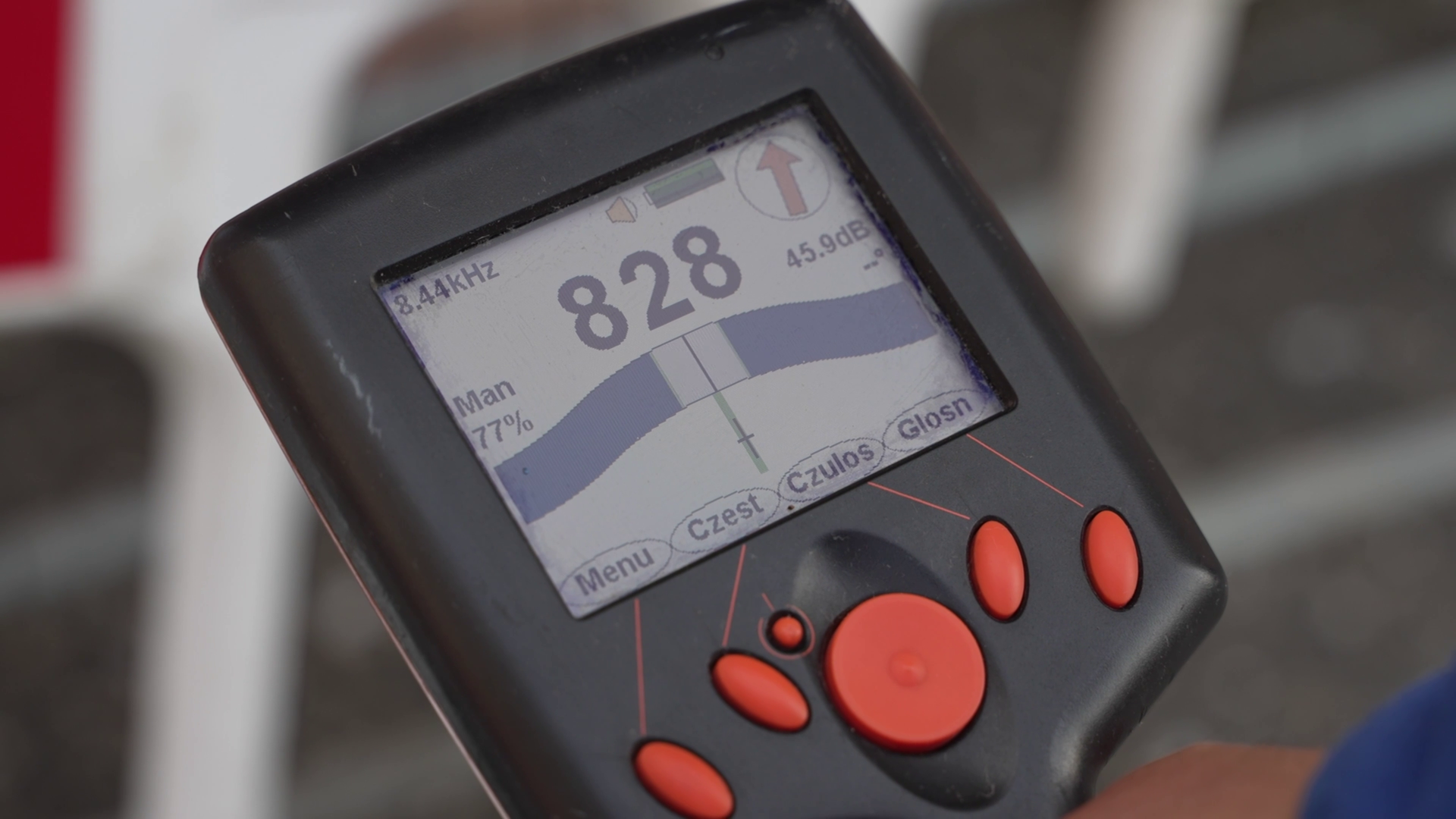

Na ekranie zbliżenie na wyświetlacz sygnalizatora, poniżej którego znajdują się przyciski.

Powrót do spisu treści5Powrót do spisu treści
