GALERIA ZDJĘĆ I GRAFIK

1. Dachy płaskie1Dachy płaskie

2. Dachy pochyłe (spadziste lub strome) o połaciach prostoliniowych:2Dachy pochyłe (spadziste lub strome) o połaciach prostoliniowych:

• dach pulpitowy (jednospadowy),3dach pulpitowy (jednospadowy),

• dach dwuspadowy,4dach dwuspadowy,

• dach czterospadowy (kopertowy),5dach czterospadowy (kopertowy),

• dach naczółkowy,6dach naczółkowy,

• dach półszczytowy,7dach półszczytowy,

• dach mansardowy,8dach mansardowy,

• dach uskokowy (polski),9dach uskokowy (polski),

• dach namiotowy,10dach namiotowy,

• dach wieżowy,11dach wieżowy,

• dach wklęsły,12dach wklęsły,

• dach pilasty.13dach pilasty.

3. Dachy pochyłe o połaciach krzywoliniowych:14Dachy pochyłe o połaciach krzywoliniowych:

• dach stożkowy,15dach stożkowy,

• dach baniasty,16dach baniasty,

• dach cebulasty,17dach cebulasty,

• dach kopulasty,18dach kopulasty,

• dach walcowy,19dach walcowy,

• dach konoidalny,20dach konoidalny,

• dach beczkowy,21dach beczkowy,

• dach fałdowy,22dach fałdowy,

• dach paranoidalno‑hiperboliczny.23dach paranoidalno‑hiperboliczny.

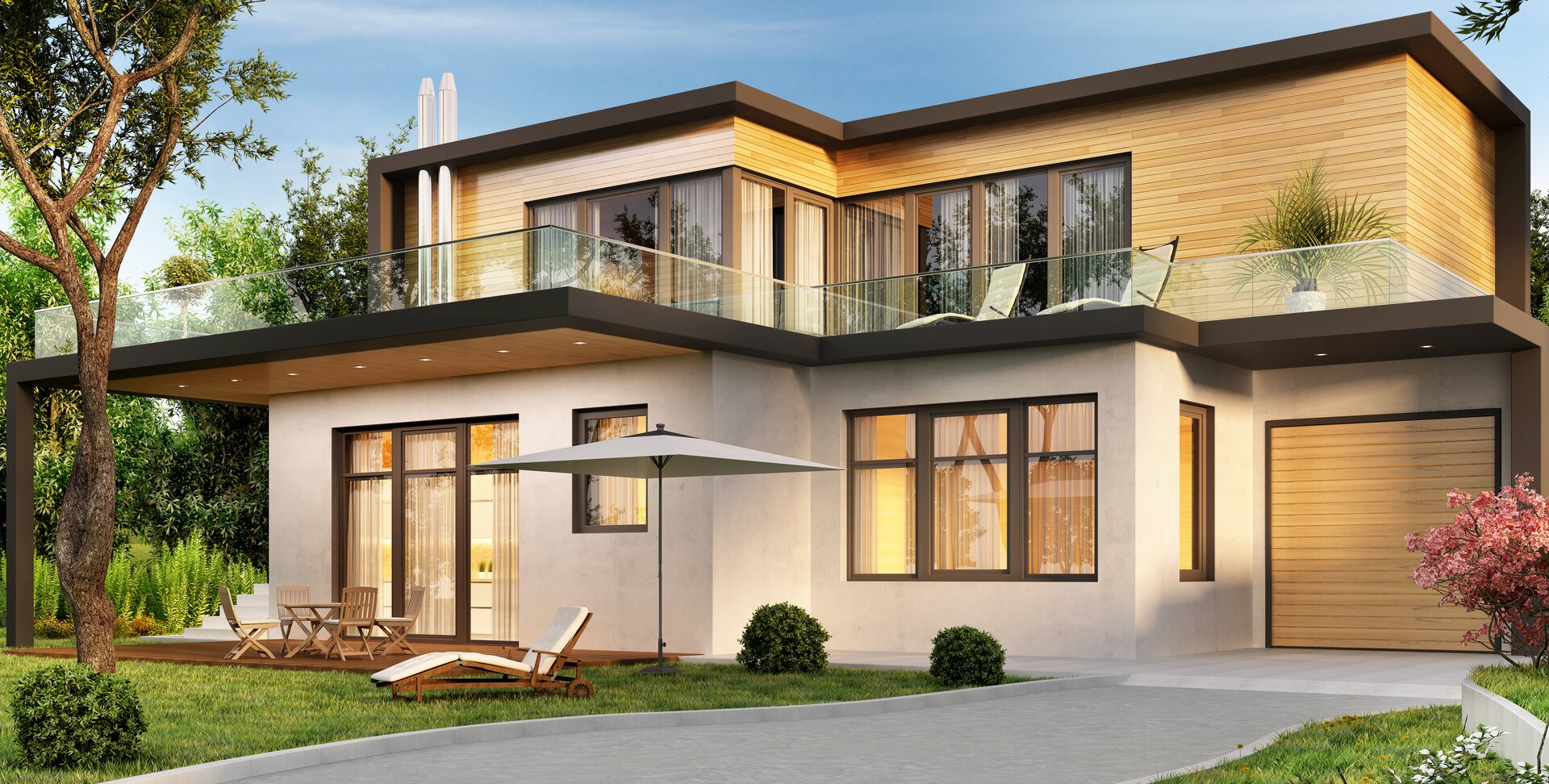

1. Dachy płaskie

Dach płaski to taki rodzaj dachu, którego powierzchnia nachylona jest pod kątem od 2 do 20°. Zazwyczaj dach ten pełni funkcję zarówno dachu, jak i stropu. Dlatego w tego rodzaju konstrukcji istotne jest odpowiednie odprowadzenie wody oraz izolacja.

Powrót do spisu treścisPowrót do spisu treści

2. Dachy pochyłe (spadziste lub strome) o połaciach prostoliniowych

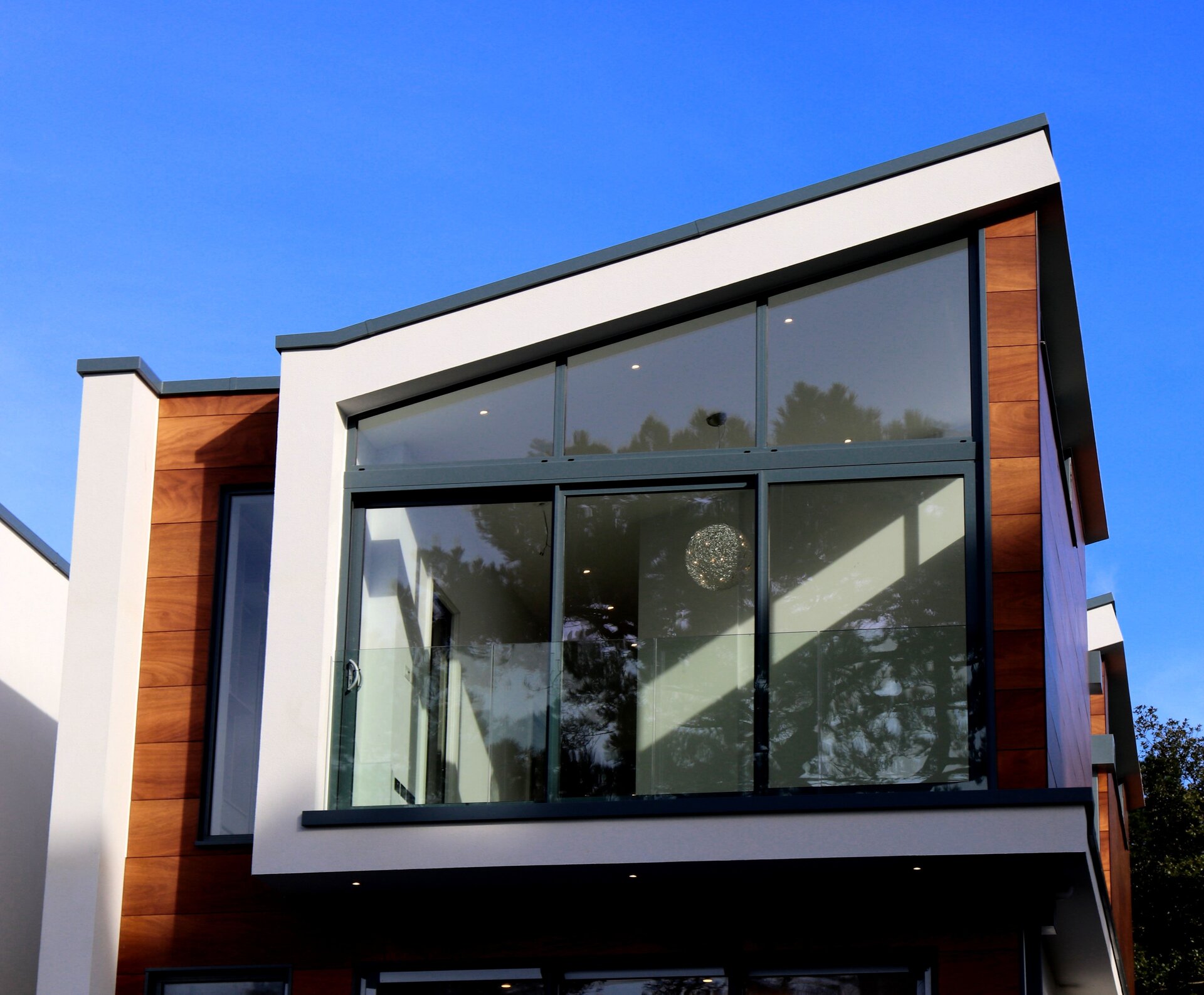

Dach pulpitowy (jednospadowy)

Dach pulpitowy jest to dach jednospadowy o prostej konstrukcji – posiada tylko jedną skośną połać. Zapewnia naturalny odpływ wody i wymaga tylko jednego okapu z orynnowaniem.  

Powrót do spisu treścisPowrót do spisu treści

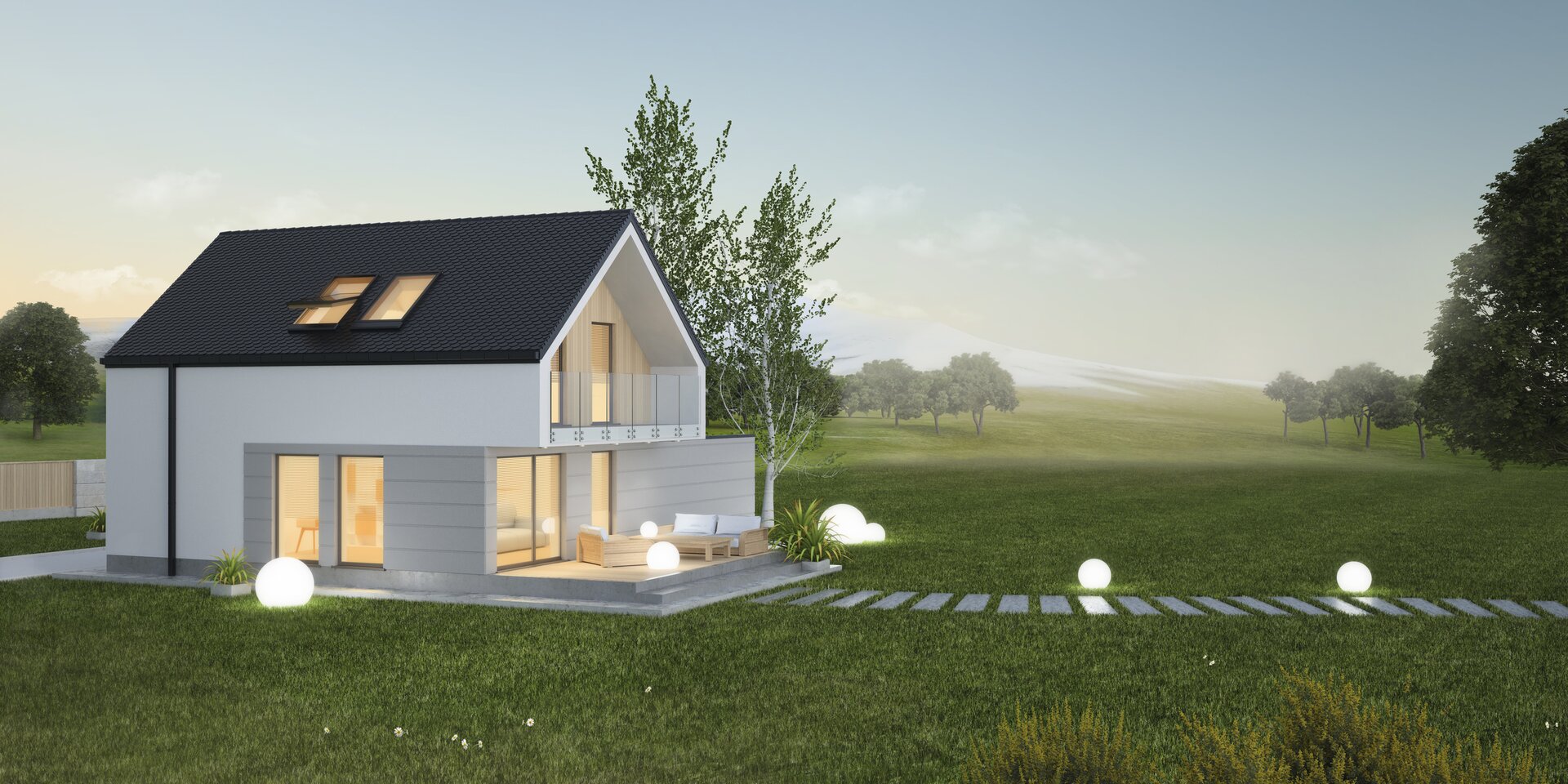

Dach dwuspadowy

Dach dwuspadowy posiada dwie przeciwległe połacie, które łączą się w kalenicy. W budynkach pokrytych dachem dwuspadowym boczne ściany (szczytowe) są trójkątne.

Powrót do spisu treścisPowrót do spisu treści

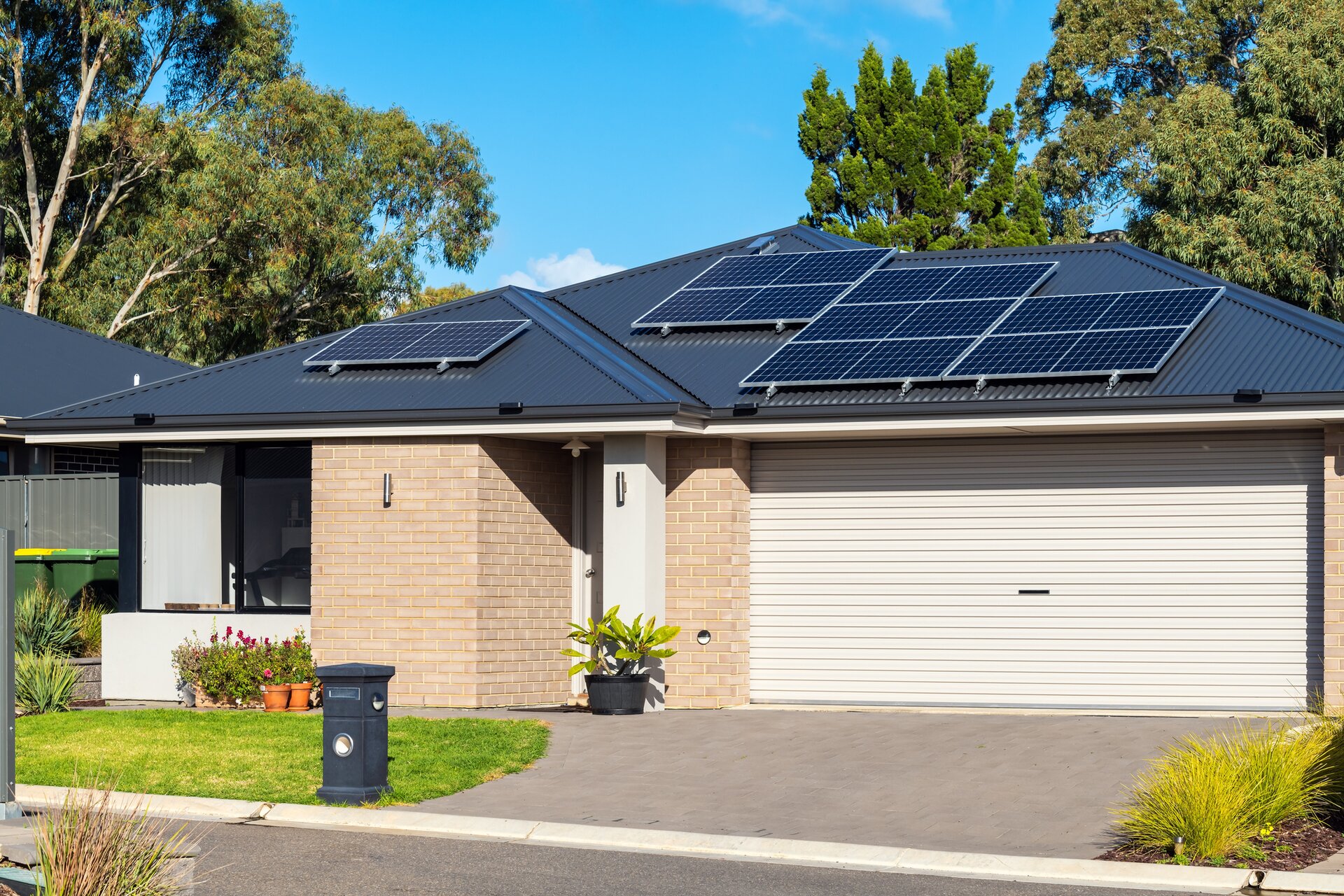

Dach czterospadowy (kopertowy)

W konstrukcji czterospadowej dach posiada dwie podłużne, przeciwległe względem siebie połacie o kształcie trapezu oraz dwie boczne przeciwległe połacie w kształcie trójkąta. W budynkach z dachem kopertowym nie ma ścian szczytowych.

Powrót do spisu treścisPowrót do spisu treści

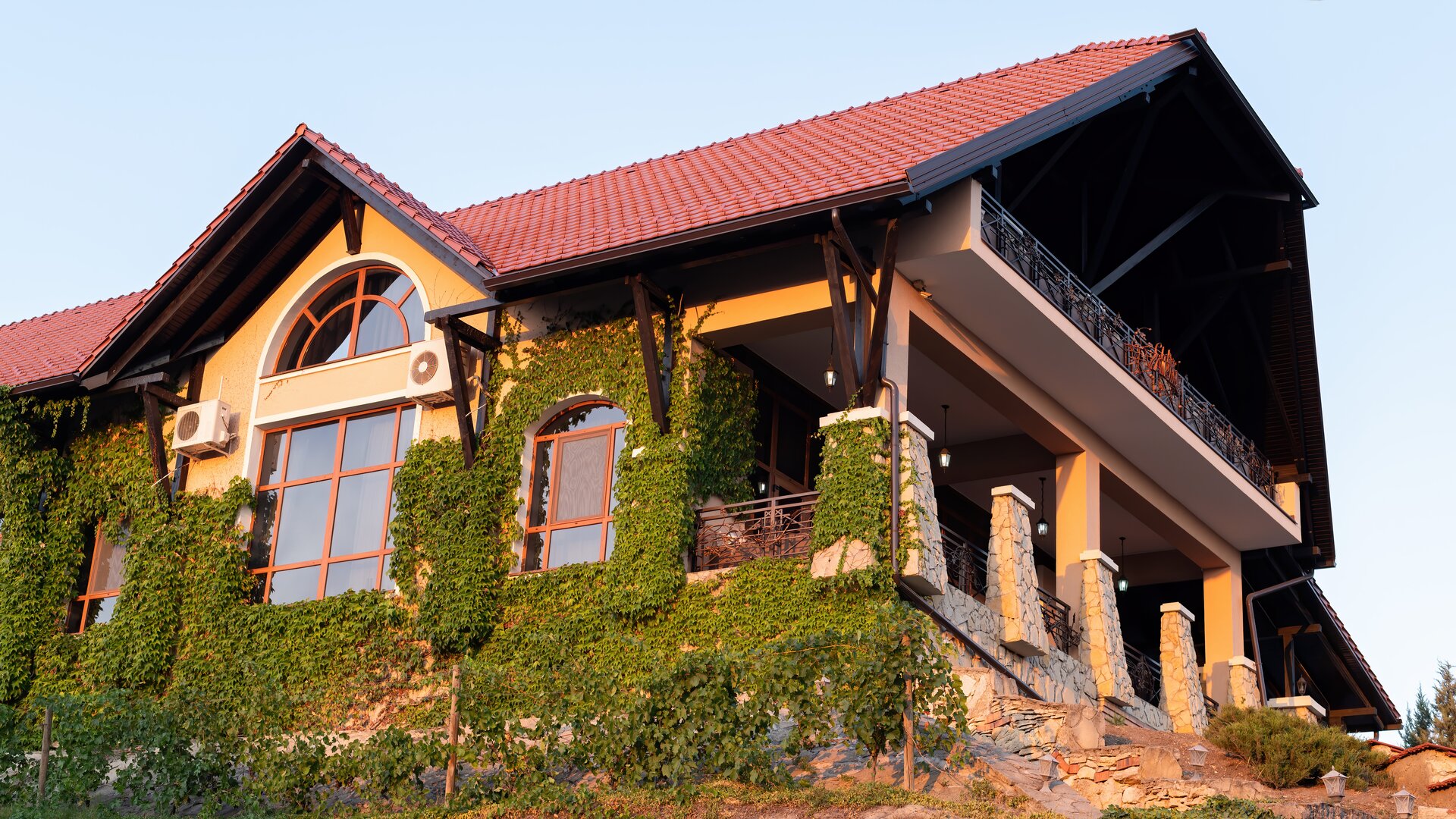

Dach naczółkowy

Dach naczółkowy jest dwuspadowy z niewielkimi trójkątnymi połaciami, czyli naczółkami, które znajdują się między kalenicą a ścianą szczytową. Konstrukcja tego typu jest charakterystyczna dla tradycyjnej architektury regionalnej. Dzięki naczółkom konstrukcja dachu jest mocniejsza i odporna na działanie wiatru.

Powrót do spisu treścisPowrót do spisu treści

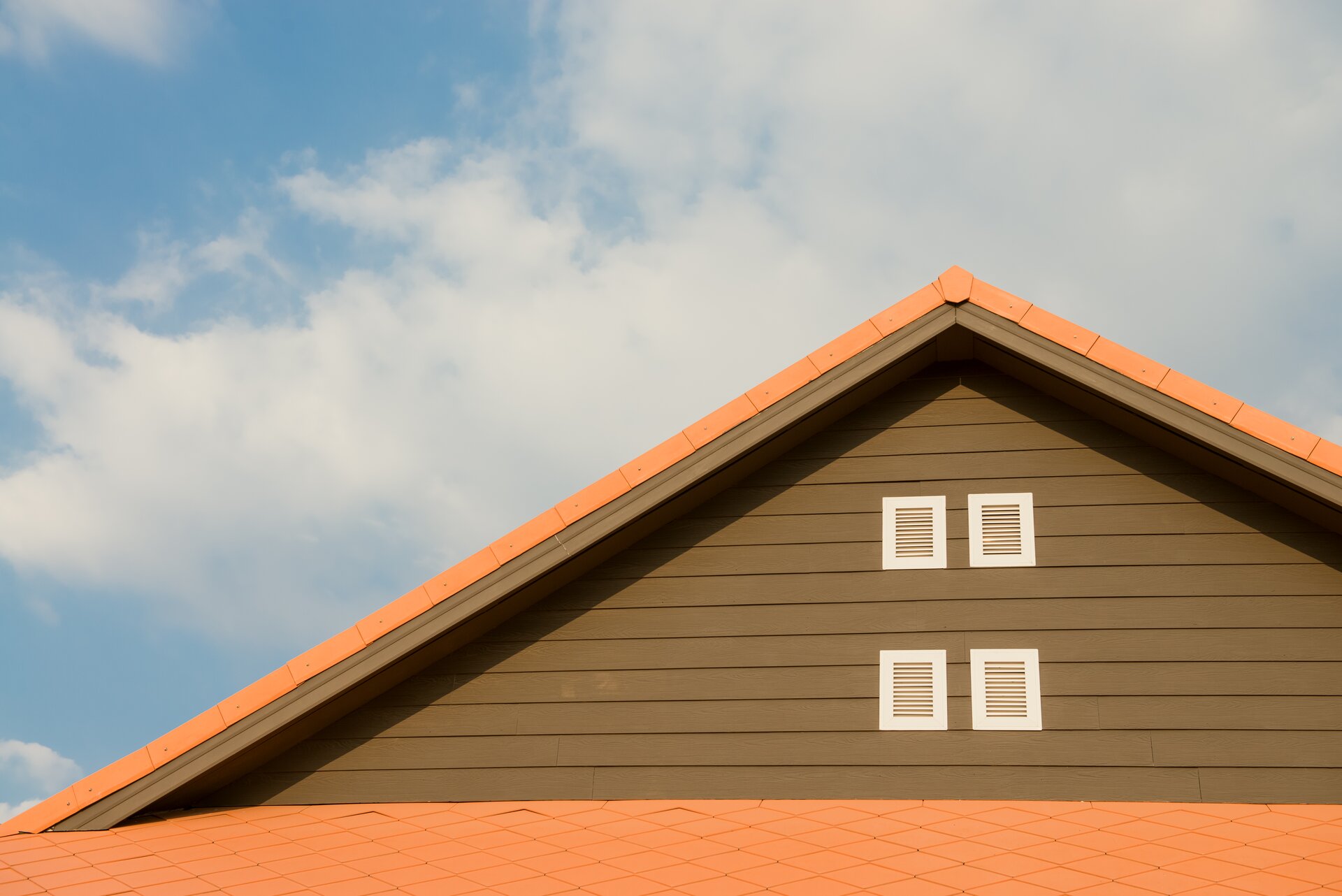

Dach półszczytowy

Dach półszczytowy to rodzaj dachu dwuspadowego wyposażony w okap w ścianie szczytowej. Nad okapem znajduje się fragment ściany szczytowej w kształcie trójkąta, jest to tzw. półszczyt. Konstrukcja tego typu jest charakterystyczna dla tradycyjnej architektury Podhala.

Powrót do spisu treścisPowrót do spisu treści

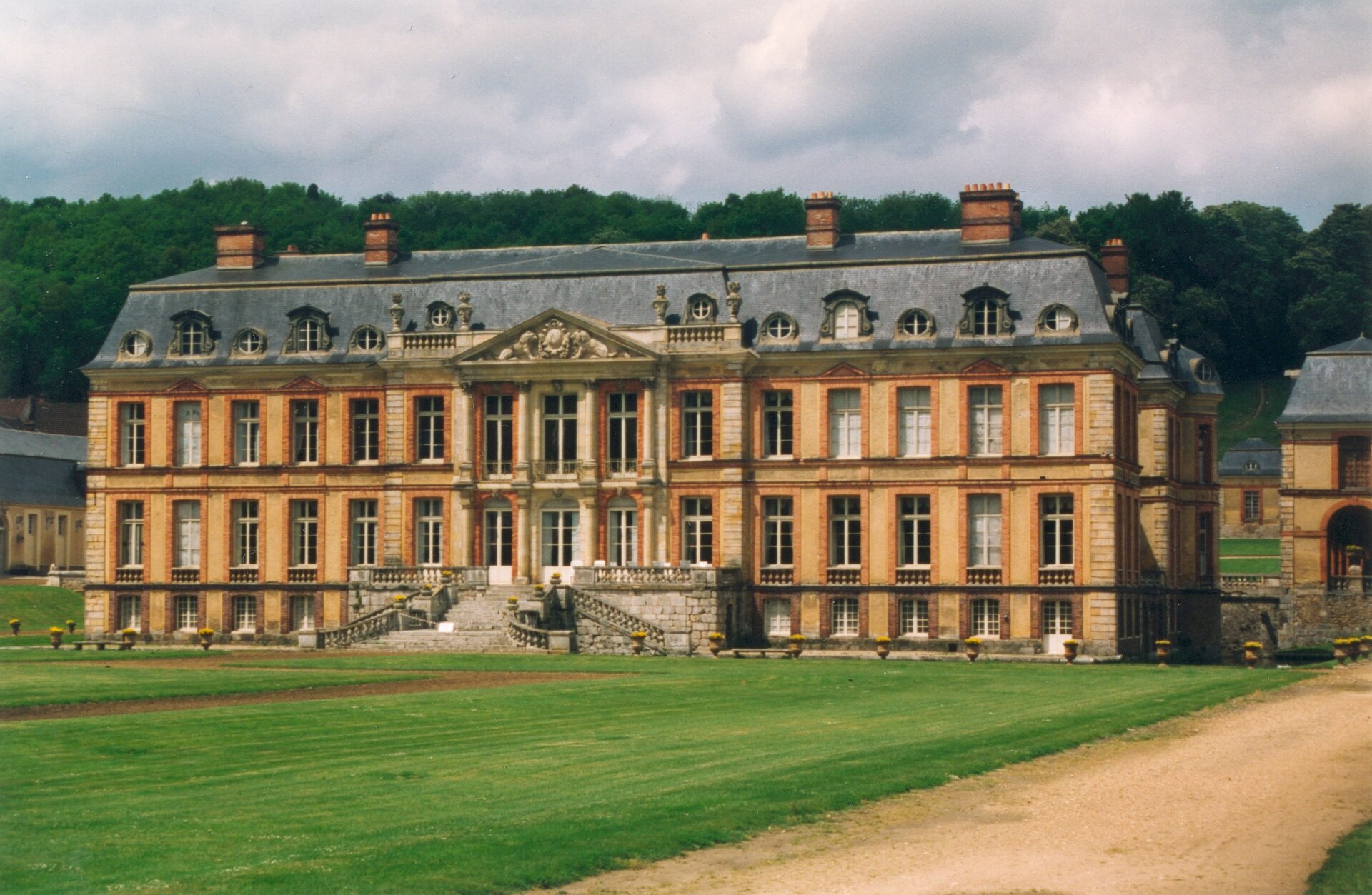

Dach mansardowy

Dach mansardowy to dach, w którym przeciwległe połacie składają się z dwóch powierzchni: dolnej o dużym kącie nachylenia (ok. 60°) oraz górnej, która posiada bardzo łagodne nachylenie.

Powrót do spisu treścisPowrót do spisu treści

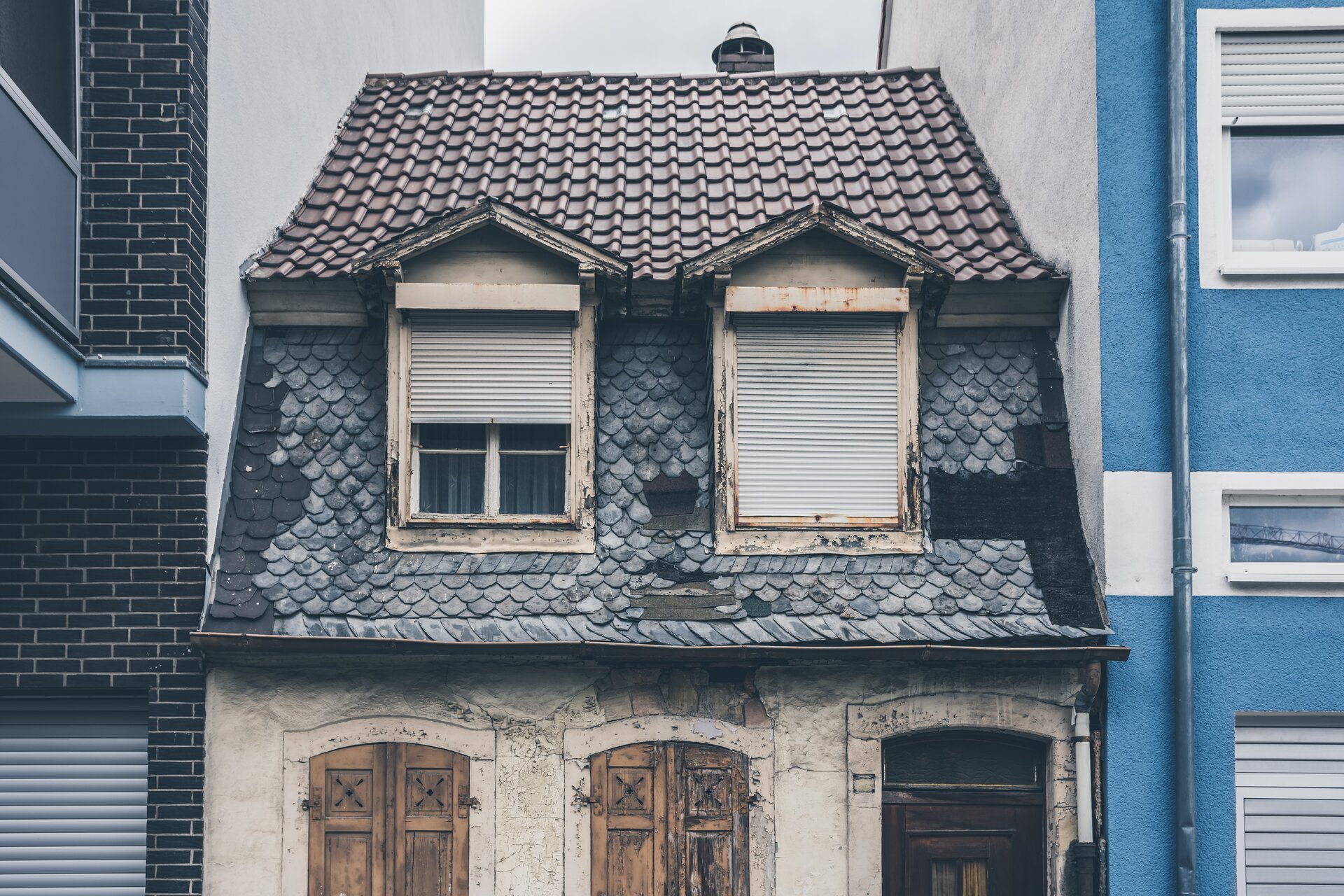

Dach uskokowy (polski)

Dach uskokowy składa się z kilku części dwuspadowych lub czterospadowych. Pomiędzy dolną a górną połacią znajduje się niewielka ścianka.

Powrót do spisu treścisPowrót do spisu treści

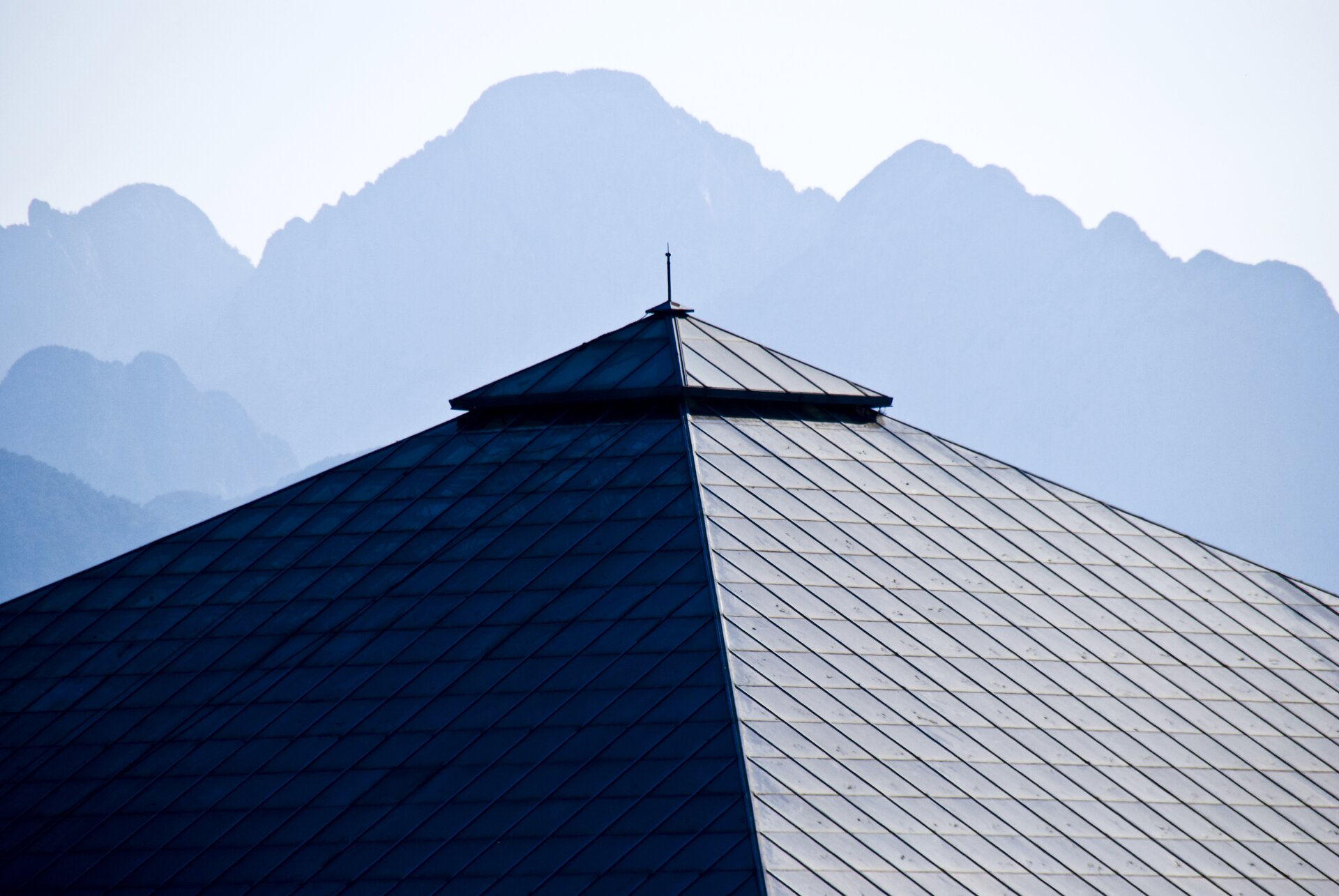

Dach namiotowy

Dach namiotowy to dach czterospadowy bez kalenicy. W tej konstrukcji trójkątne połacie stykają się wierzchołkami w jednym miejscu.

Powrót do spisu treścisPowrót do spisu treści

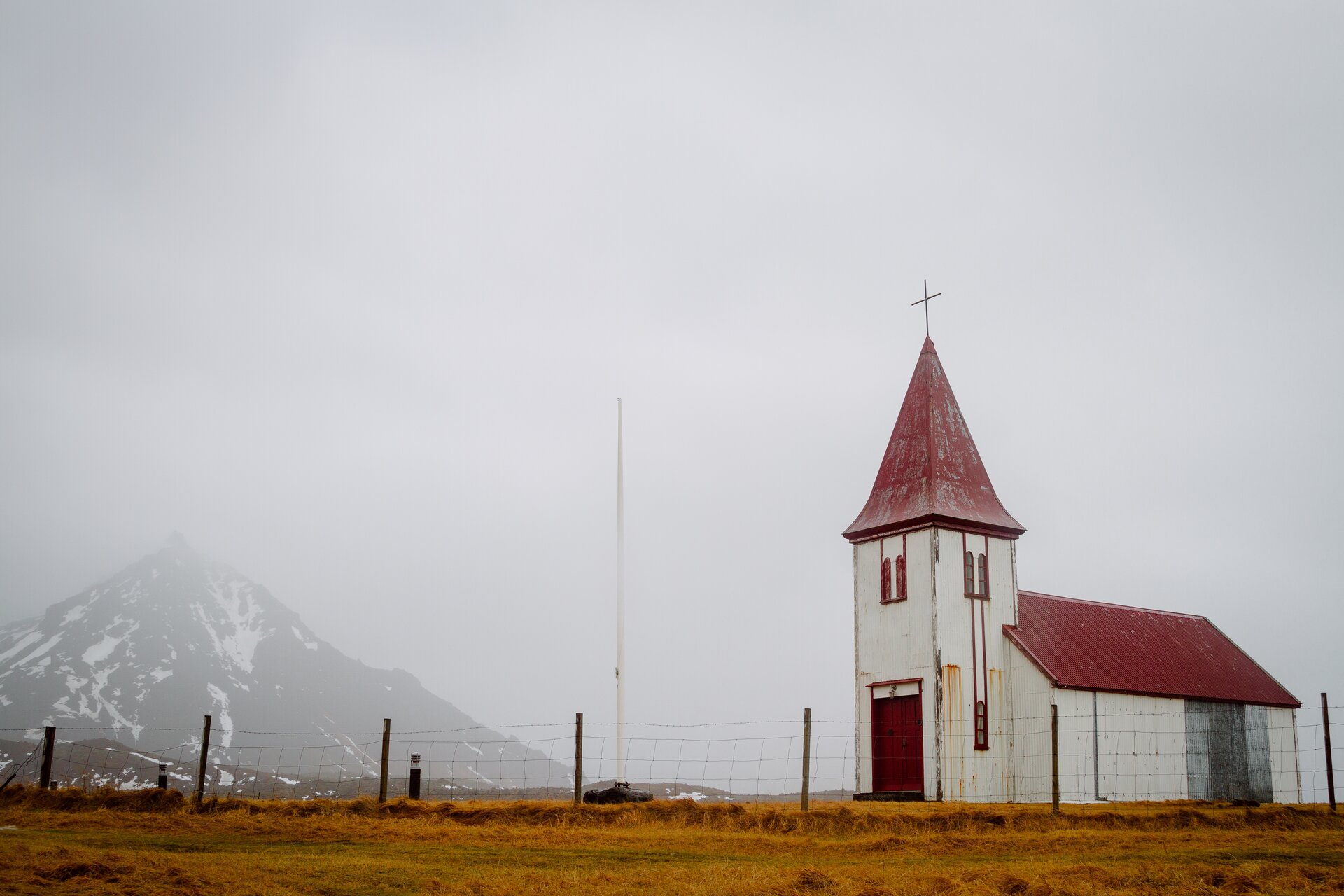

Dach wieżowy

Dach wieżowy to rodzaj dachu namiotowego o dużej wysokości. Często wysokość dachu wieżowego jest większa niż długość jego podstawy. 

Powrót do spisu treścisPowrót do spisu treści

Dach wklęsły

Dach wklęsły zwany jest również dachem wgłębionym lub pogrążonym. Składa się z dwóch lub więcej połaci, które schodzą się w niższym punkcie niż część zewnętrzna. Na styku połaci tworzy się wgłębienie, niecka, z której spływa deszczówka.

Powrót do spisu treścisPowrót do spisu treści

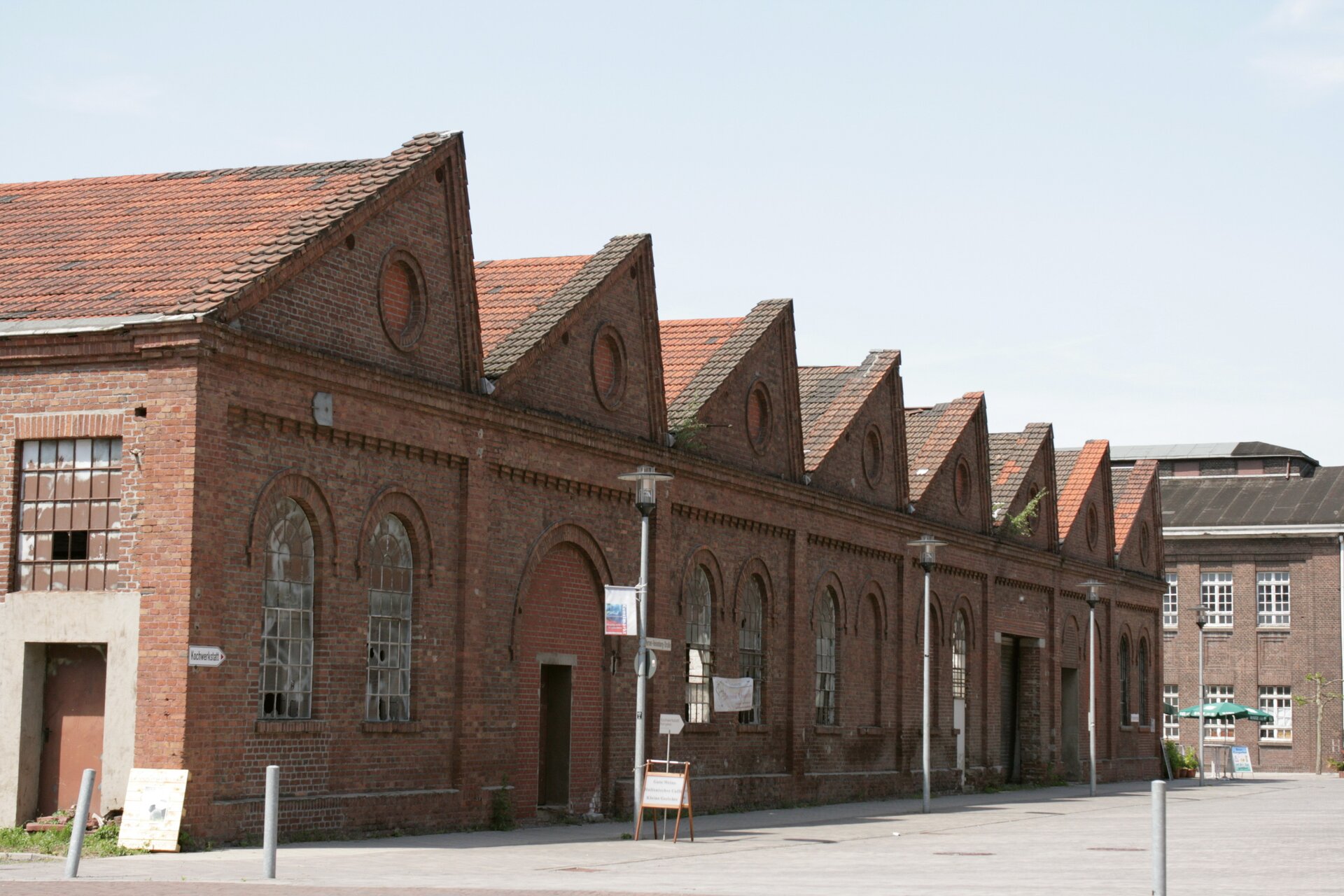

Dach pilasty

Dach pilasty zwany jest także dachem szedowym lub zębatym. Jest złożony z kilku niesymetrycznych dachów, których przekrój stanowi linię zębatą. Dachy pilaste mają zastosowanie w budynkach hal przemysłowych.

Powrót do spisu treścisPowrót do spisu treści

3. Dachy pochyłe o połaciach krzywoliniowych

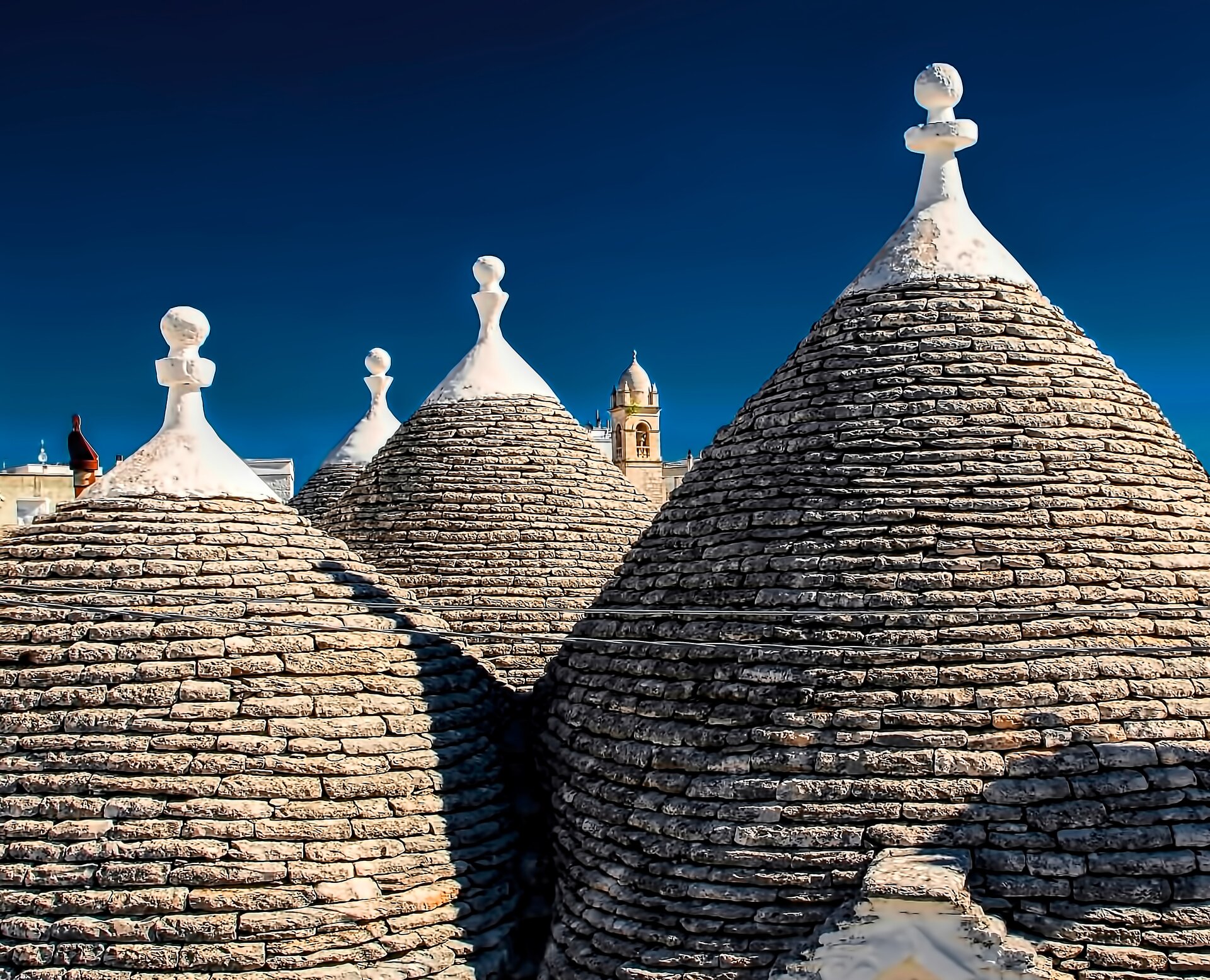

Dach stożkowy

Jest to rodzaj dachu namiotowego, charakterystyczny dla budynków o okrągłym rzucie.

Powrót do spisu treścisPowrót do spisu treści

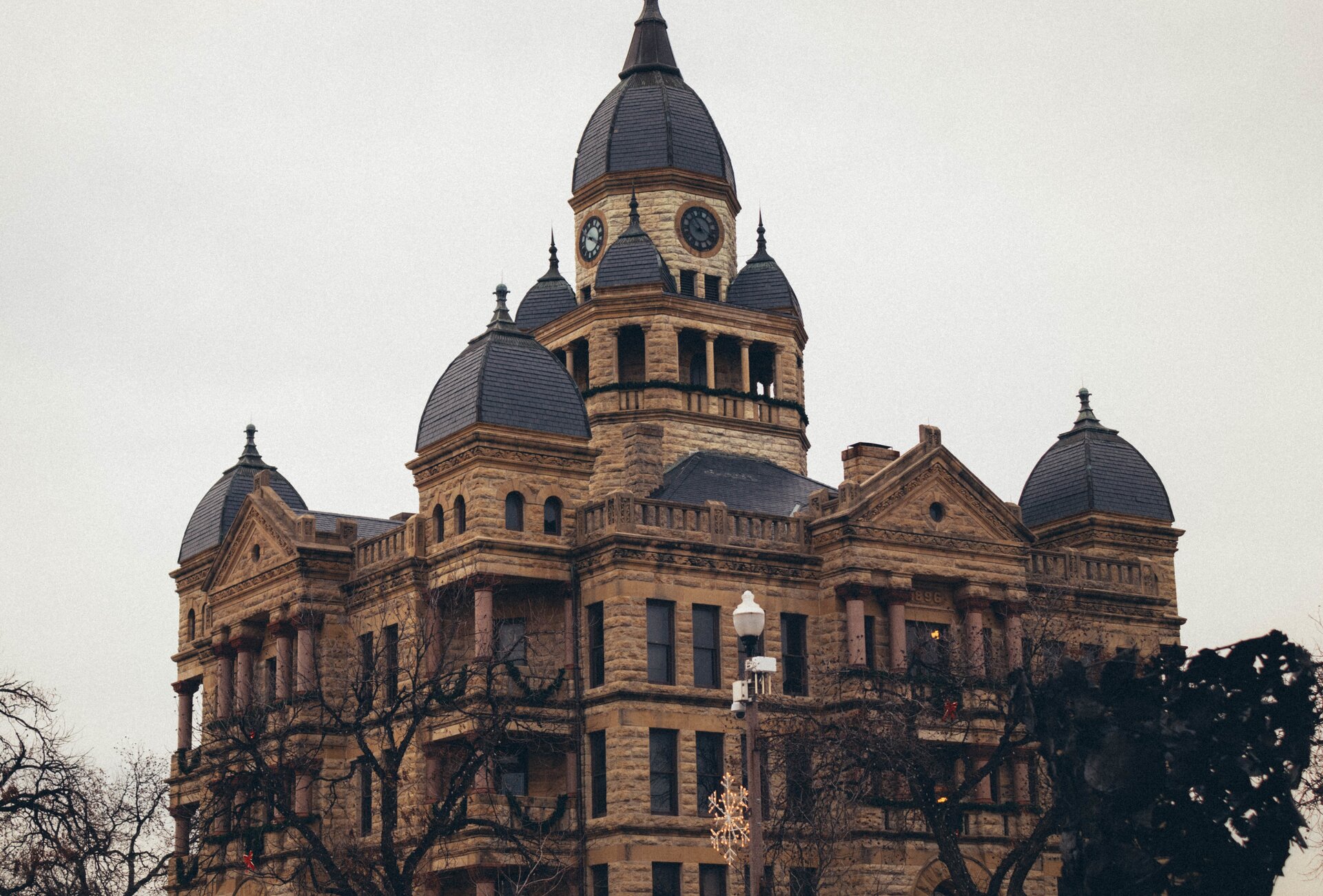

Dach baniasty

Dach baniasty jest zwany również dachem krążynowym lub dachem Delmorme’a (od nazwiska francuskiego architekta renesansowego). To dach, w którym połacie są wypukłe; był popularny w budownictwie pruskim XVIII wieku oraz na przełomie XIX i XX wieku.

Powrót do spisu treścisPowrót do spisu treści

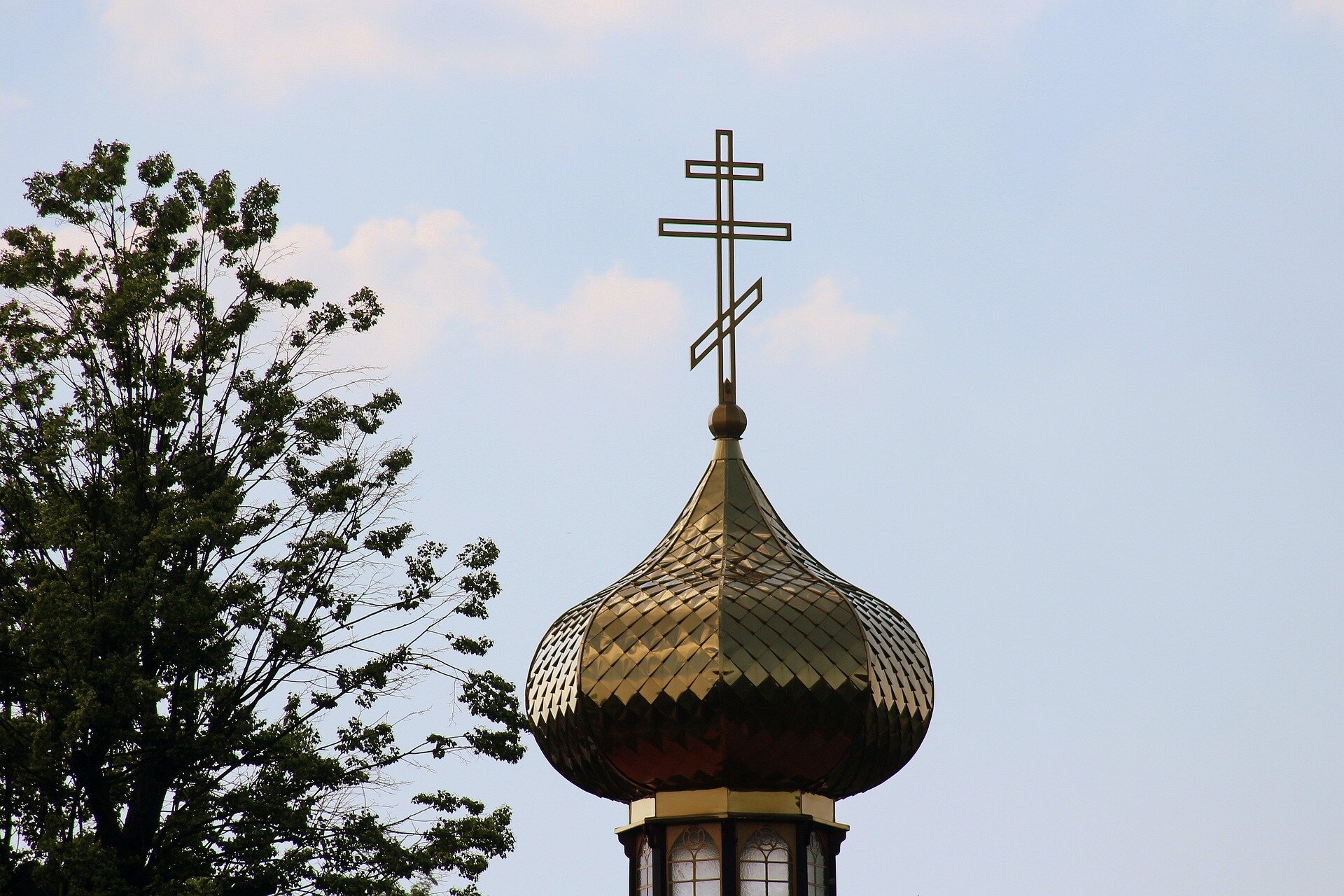

Dach cebulasty

Dach cebulasty jest zwany również hełmowym, obecny w architekturze historycznej jako zwieńczenie wieży. Ten typ dachu, podobnie jak dach baniasty, jest charakterystyczny dla cerkwi.

Powrót do spisu treścisPowrót do spisu treści

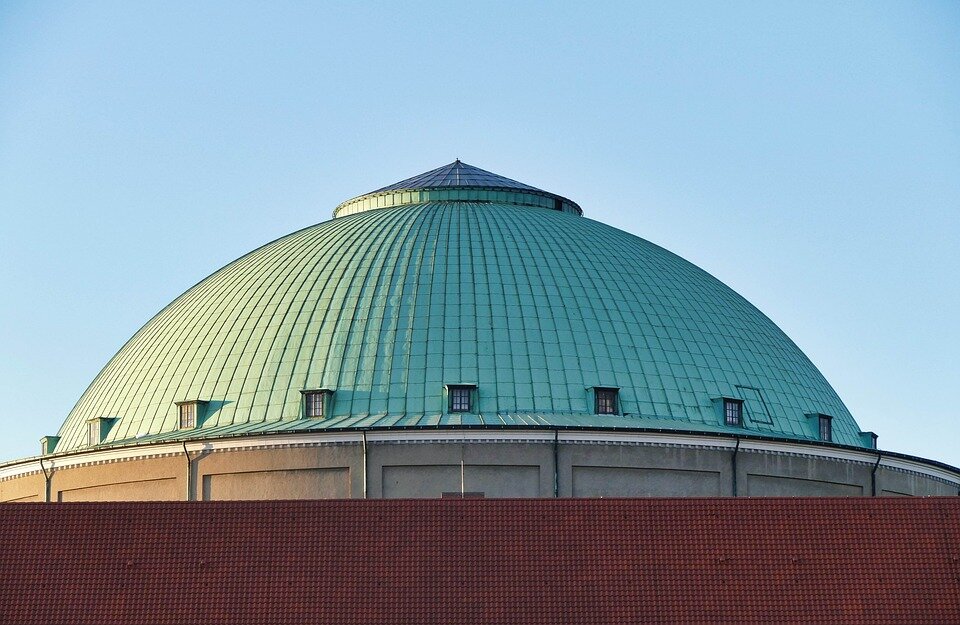

Dach kopulasty

Dach kopulasty to dach przyjmujący formę kopuły, która może mieć kształt wieloboku lub formę obrotową albo żebrową.

Powrót do spisu treścisPowrót do spisu treści

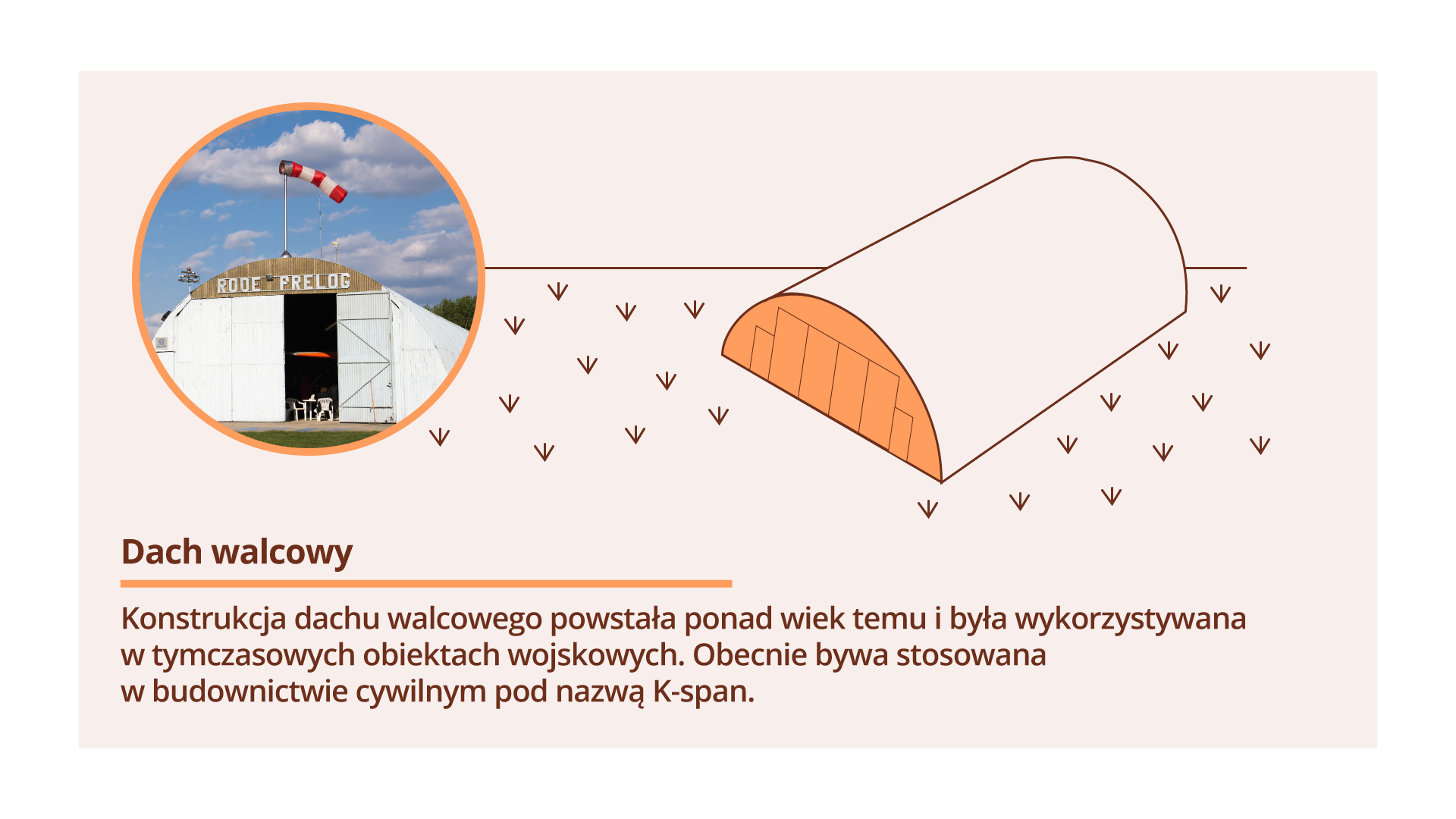

Dach walcowy

Konstrukcja dachu walcowego powstała ponad wiek temu i była wykorzystywana w tymczasowych obiektach wojskowych. Obecnie bywa stosowana w budownictwie cywilnym pod nazwą K‑span.

Powrót do spisu treścisPowrót do spisu treści

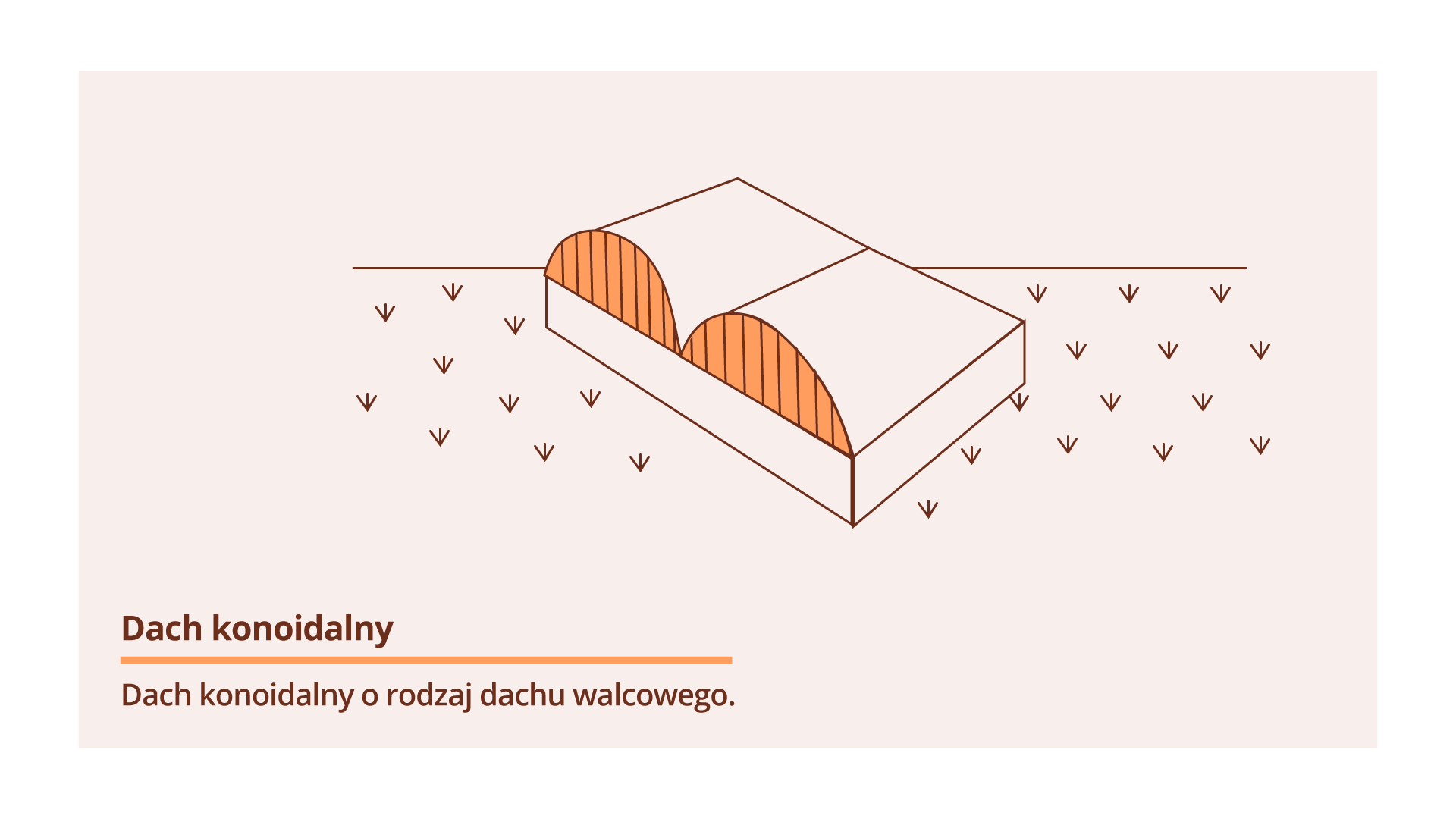

Dach konoidalny

Dach konoidalny to rodzaj dachu walcowego.

Powrót do spisu treścisPowrót do spisu treści

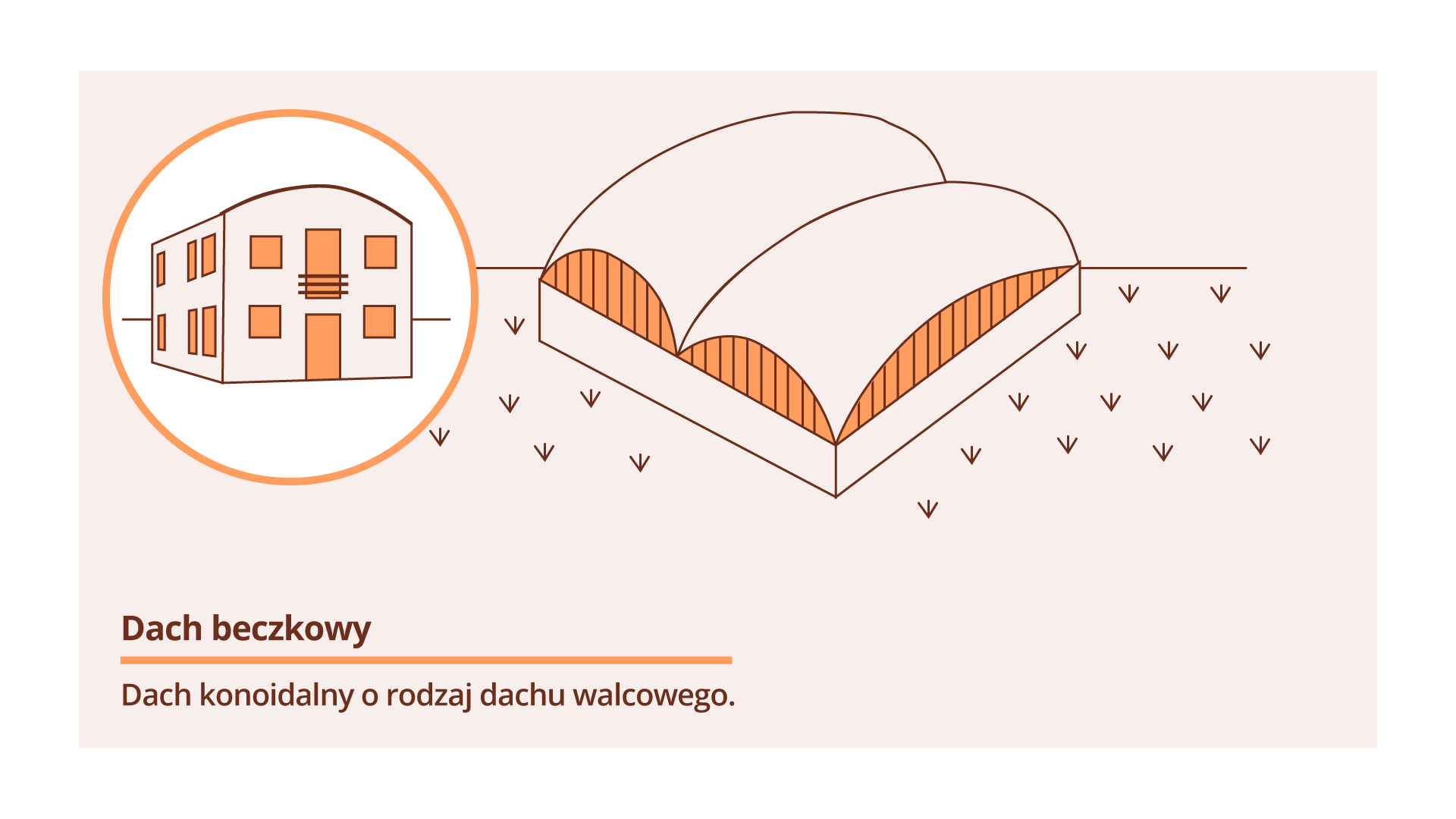

Dach beczkowy

Dach beczkowy to dach o przekroju beczkowym z półokrągłymi szczytami.

Powrót do spisu treścisPowrót do spisu treści

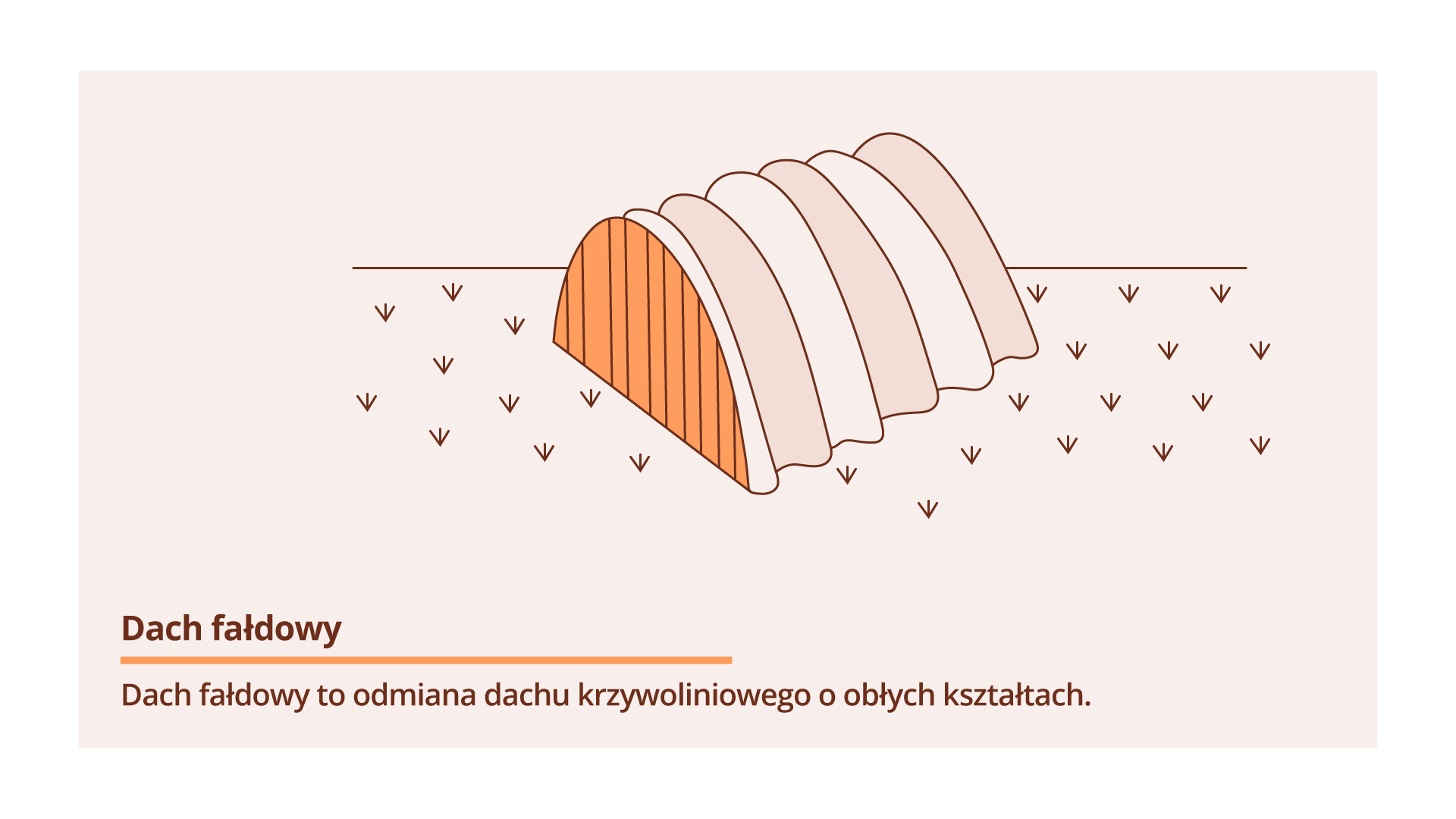

Dach fałdowy

Dach fałdowy to odmiana dachu krzywoliniowego o obłych kształtach.

Powrót do spisu treścisPowrót do spisu treści

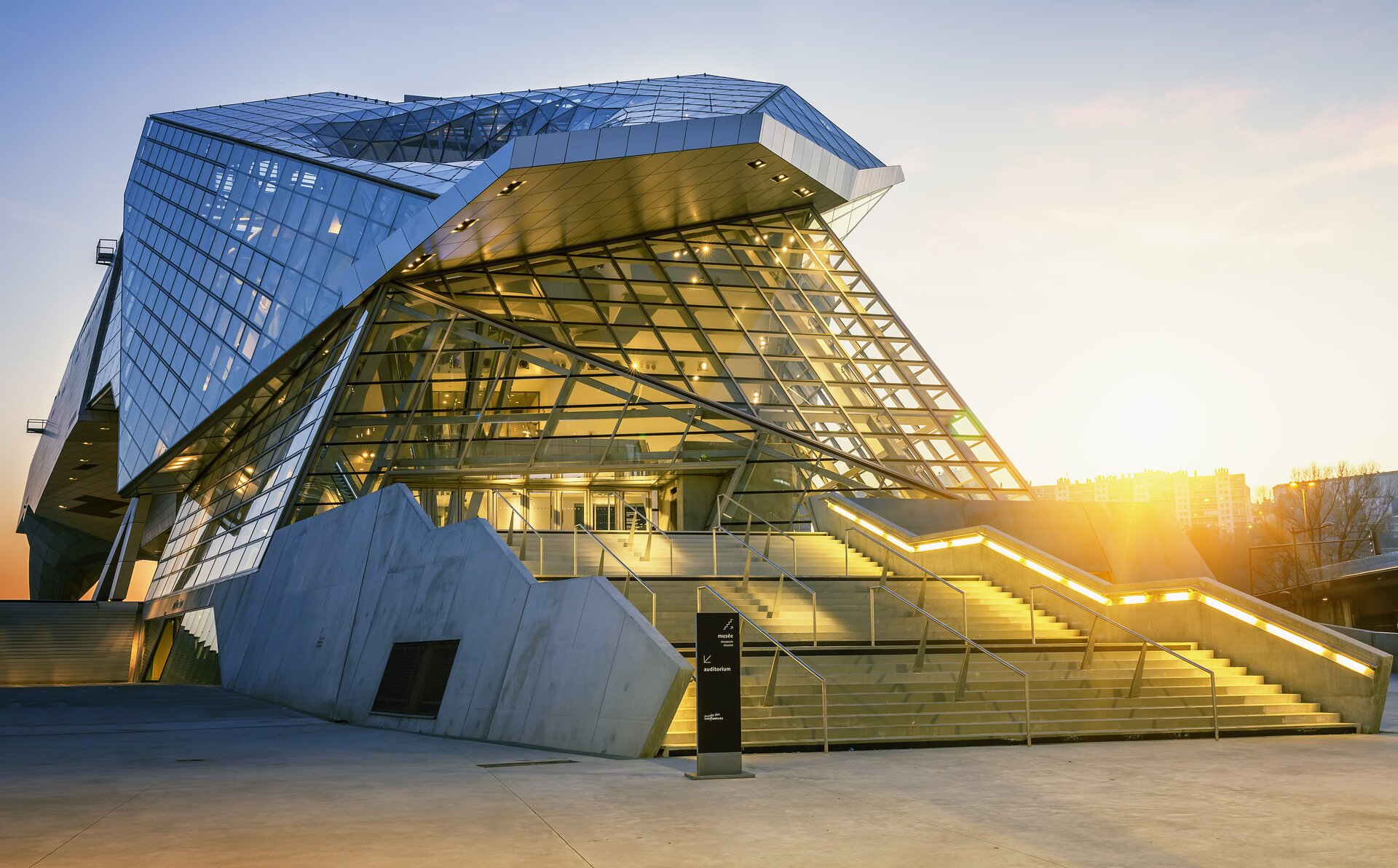

Dach paraboliczno‑hiperboliczny

Dach paraboliczno‑hiperboliczny to rodzaj dachu krzywoliniowego z półokrągłym szczytem.

Powrót do spisu treścisPowrót do spisu treści
