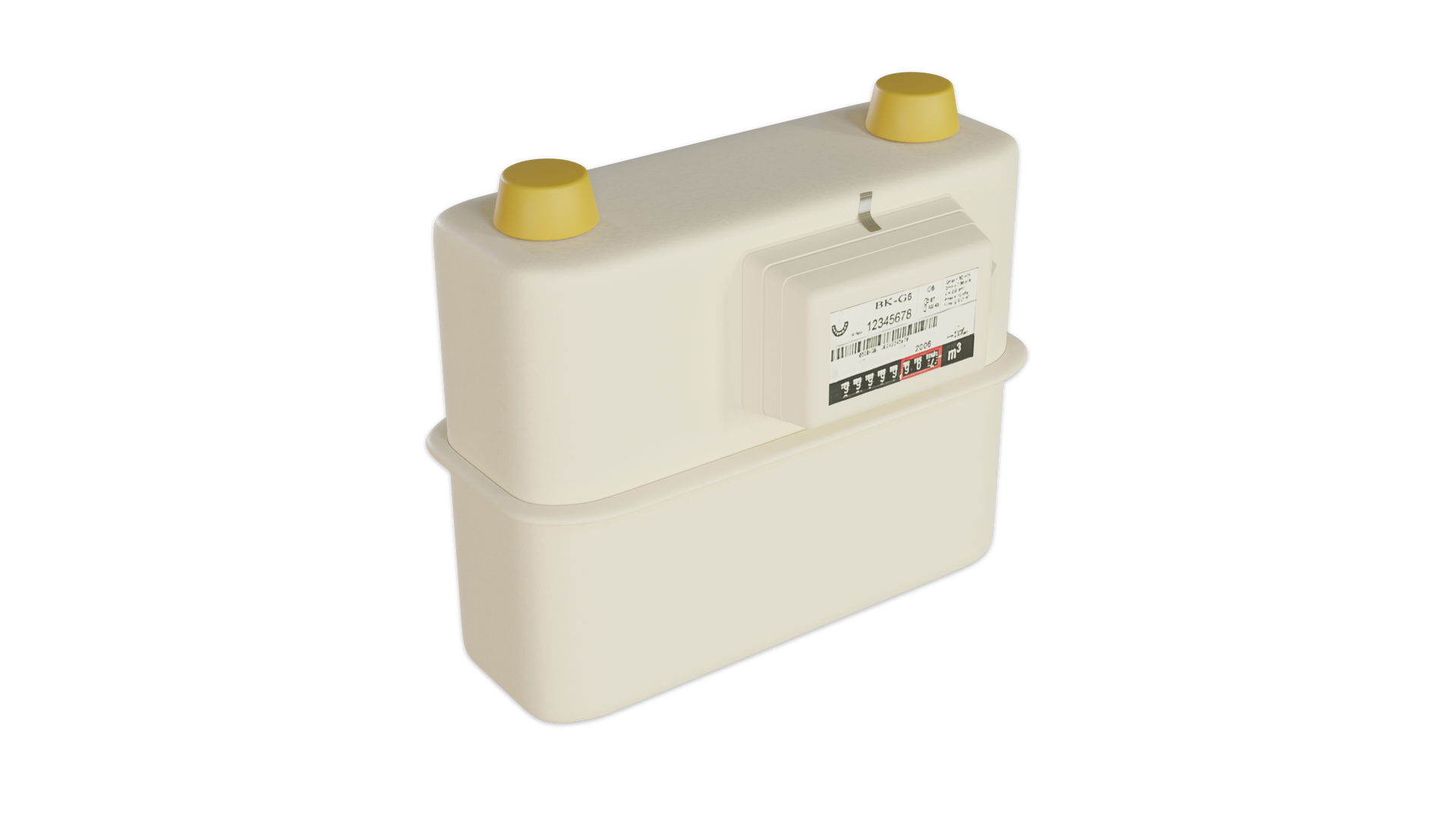

Ilustracja przedstawia gazomierz miechowy. Gazomierz miechowy to urządzenie używane do pomiaru zużycia gazu w gospodarstwach domowych oraz innych budynkach. Przypomina niewielką metalową skrzynkę z wystającym okienkiem na przedniej stronie. Na okienku znajduje się kod kreskowy, informacje na temat urządzenia oraz licznik gazu. Z górnej części urządzenia wystają dwa bolce.

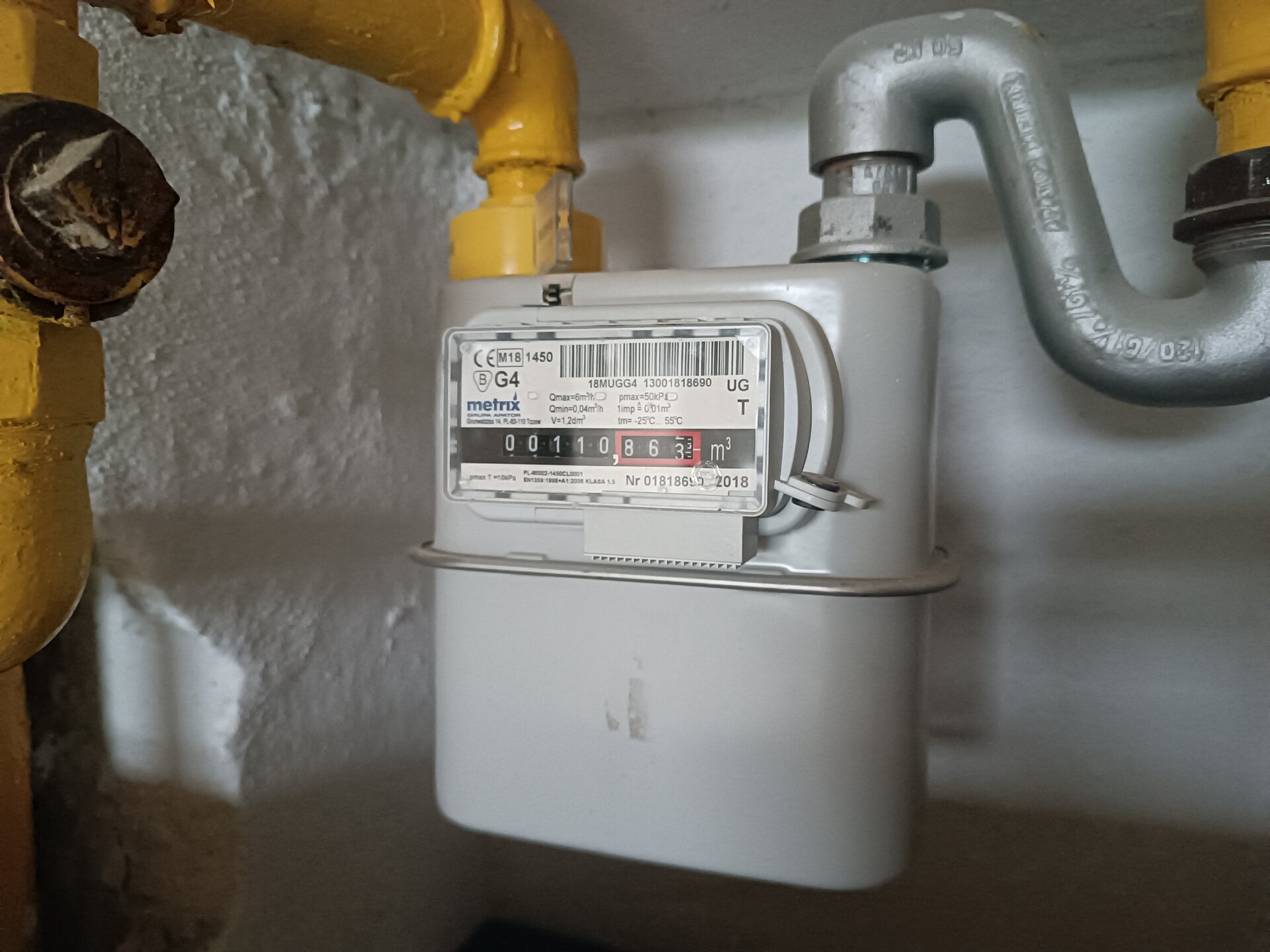

Na zdjęciu widoczny jest gazomierz miechowy zamontowany w gospodarstwie domowym. Gazomierz miechowy to urządzenie używane do pomiaru zużycia gazu w gospodarstwach domowych oraz innych budynkach. Przypomina niewielką metalową skrzynkę z wystającym okienkiem na przedniej stronie. Na okienku znajduje się kod kreskowy, informacje na temat urządzenia oraz licznik gazu. Do jego górnej części przymocowane są dwie rury.

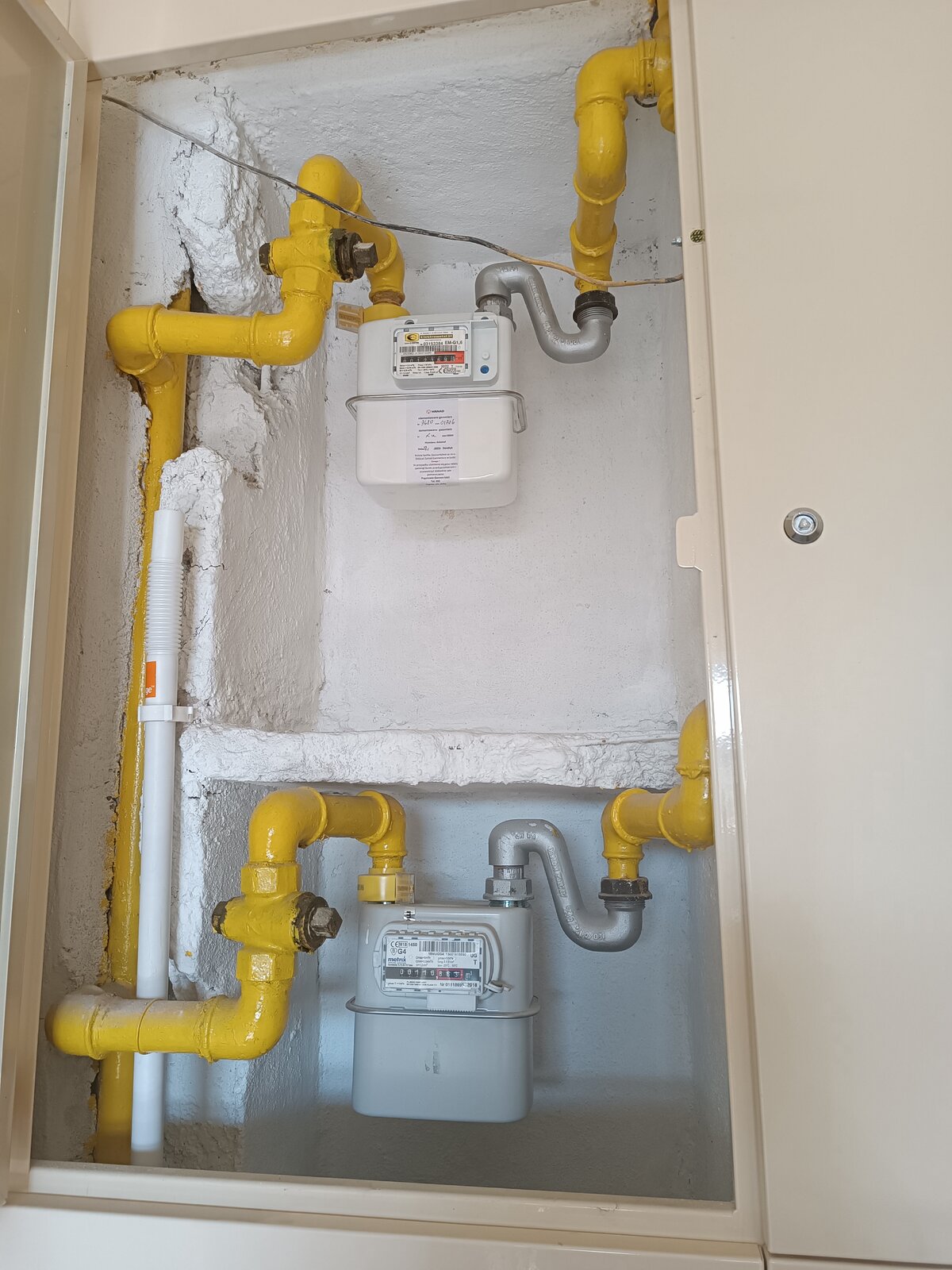

Na zdjęciu widoczne są dwa gazomierze miechowe zamontowane jeden pod drugim w gospodarstwie domowym. Gazomierz miechowy to urządzenie używane do pomiaru zużycia gazu w gospodarstwach domowych oraz innych budynkach. Przypomina niewielką metalową skrzynkę z wystającym okienkiem na przedniej stronie. Na okienku znajduje się kod kreskowy, informacje na temat urządzenia oraz licznik gazu. Do górnej części obu gazomierzy przymocowane są rury, którymi prowadzone jest paliwo gazowe.

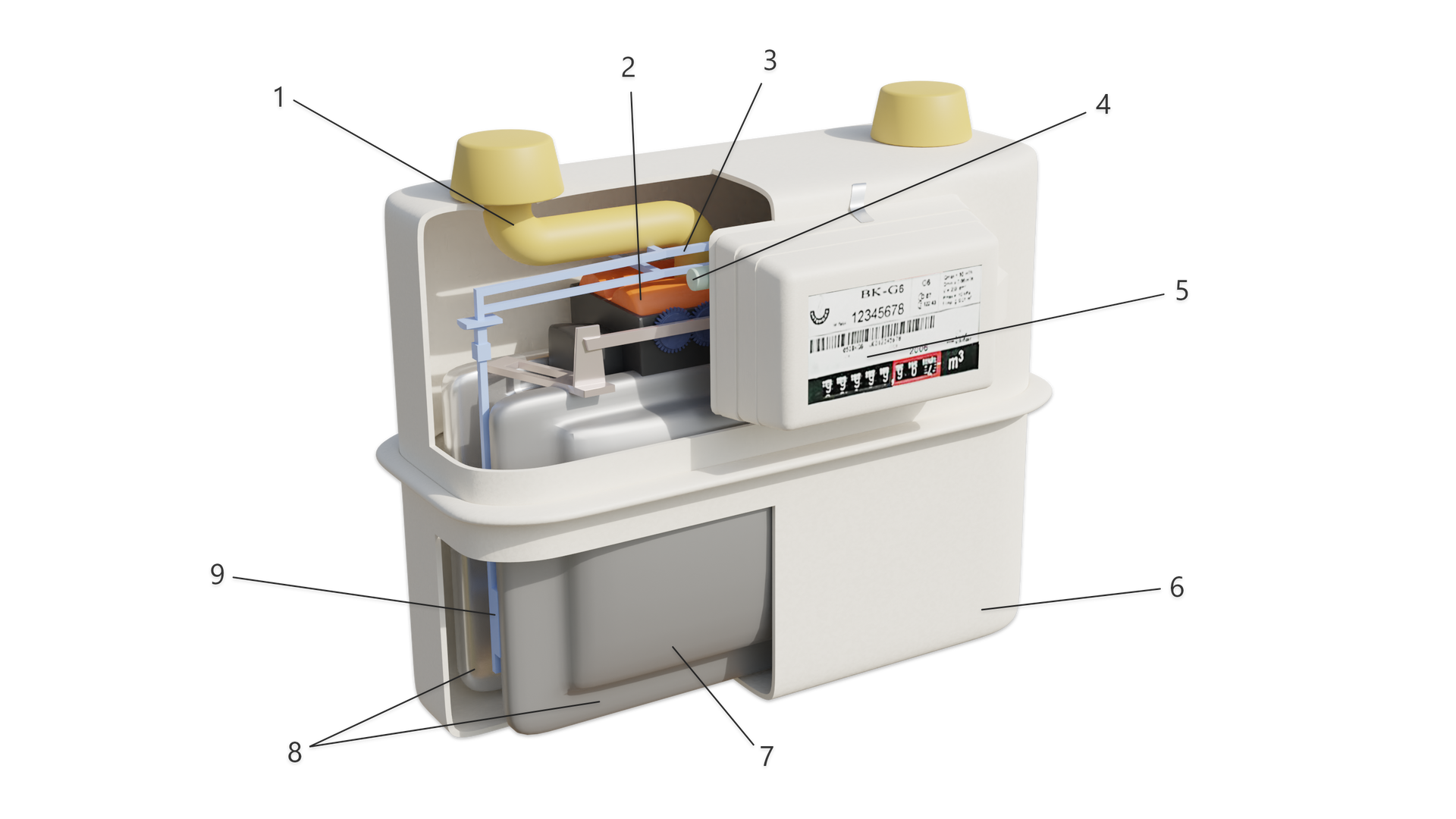

Ilustracja przedstawia schemat gazomierza miechowego. Gazomierz miechowy to urządzenie używane do pomiaru zużycia gazu w gospodarstwach domowych oraz innych budynkach. Przypomina niewielką metalową skrzynkę z wystającym okienkiem na przedniej stronie. Na okienku znajduje się kod kreskowy, informacje na temat urządzenia oraz licznik gazu. Do bolca z lewej strony poprowadzona jest rurka oznaczona numerem $1$. Jest to króciec wlotowy. Pod króćcem znajduje się prostokątny element oznaczony numerem $2$. Jest to suwak. Nad suwakiem znajduje się wąski pręt będący dźwignią mechanizmu suwakowego. Dźwignia oznaczona jest numerem $3$. Na wysokości dźwigni przy okienku znajduje się cylindryczny element z numerem $4$ będący sprzęgłem magnetycznym przenoszącym obroty na liczydło. Okienko oznaczone jest numerem $5$ i jest to liczydło rolkowe. Obudowa licznika gazowego została oznaczona numerem $6$. W dolnej części urządzenia znajdują się dwie równoległe płytki oznaczone numerem $8$, jest to membrana lub inaczej miech. Środek membrany jest wypukły i został oznaczony numerem $7$. Jest to komora pomiarowa. Pomiędzy membraną znajduje się metalowy drucik połączony z dźwignią i jest on oznaczony numerem $9$. Jest to oś mechanizmu suwakowego. Pod ilustracją znajduje się legenda.

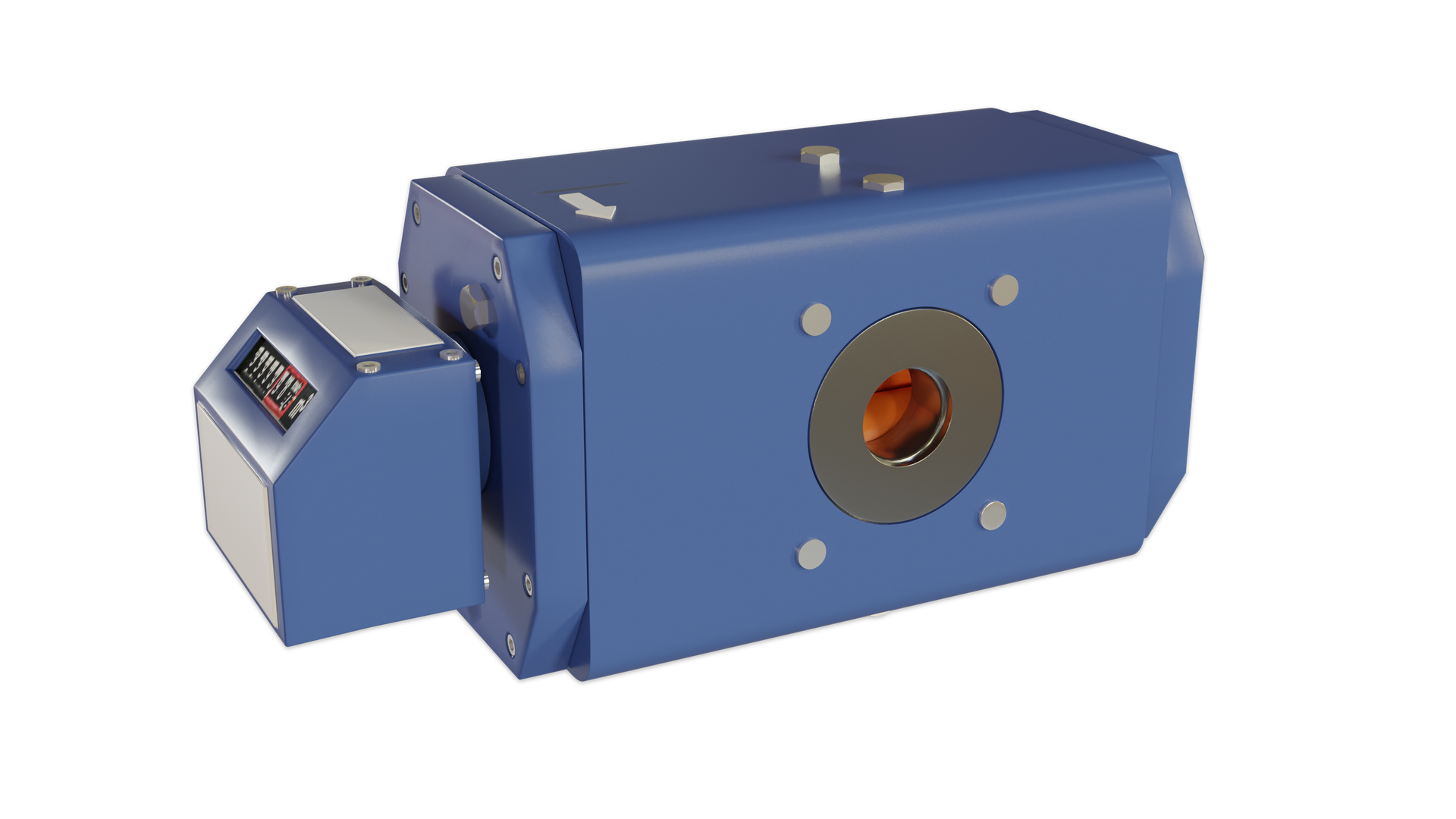

Ilustracja przedstawia gazomierz rotorowy. Gazomierze rotorowe służą do pomiaru zużycia gazu, wykorzystywane są w miejscach gdzie występują bardzo duże zmiany poboru gazu oraz tam gdzie należy zapewnić bardzo dokładny i pewny pomiar. Gazomierz rotorowy składa się z dużego prostopadłościanu z okrągłym otworem pośrodku. Do lewego boku dołączony jest mniejszy ścięty prostopadłościan. Na ścięciu znajduje się licznik gazu.

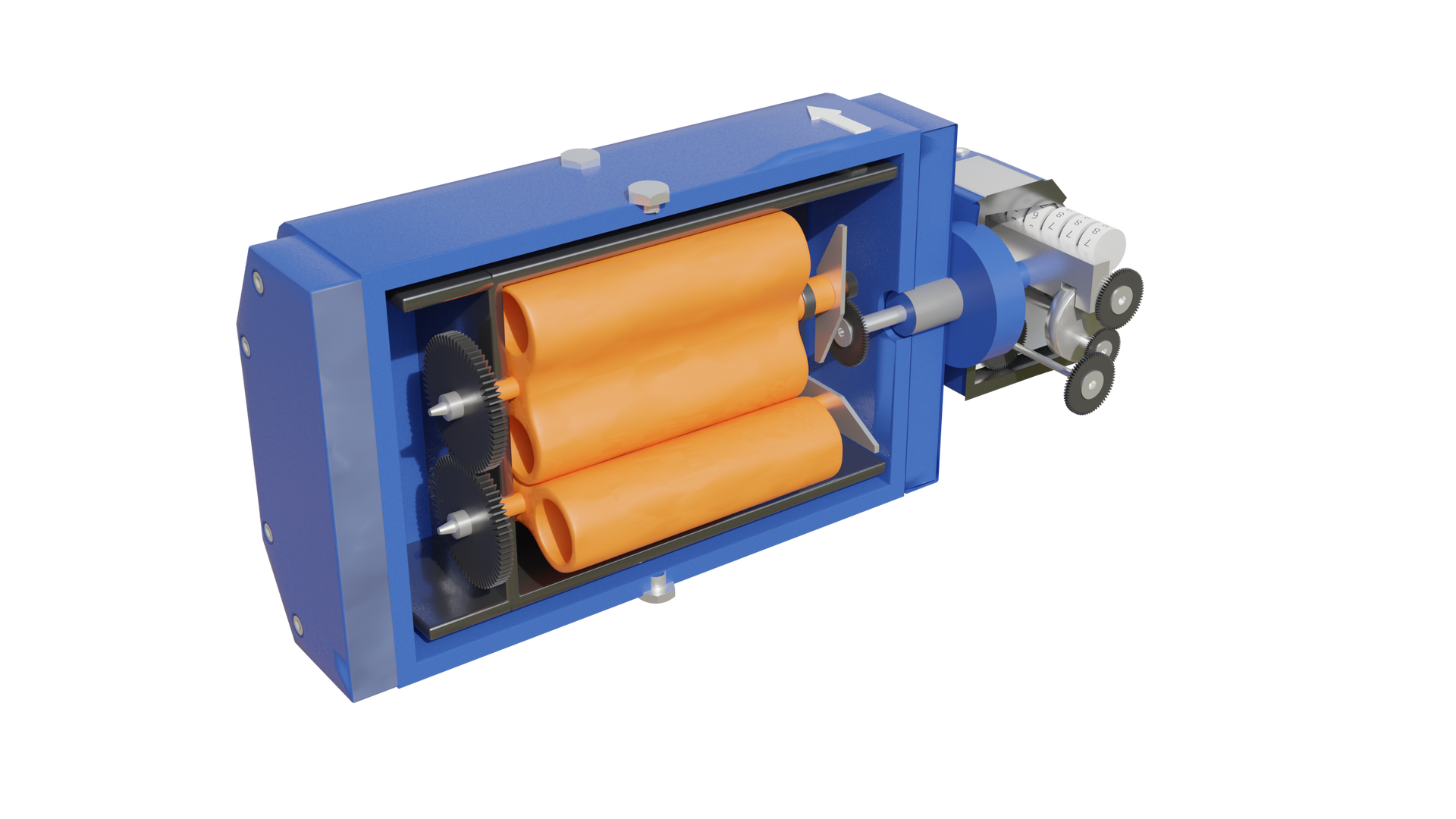

Ilustracja przedstawia przekrój gazomierza rotorowego. Gazomierze rotorowe służą do pomiaru zużycia gazu, wykorzystywane są w miejscach gdzie występują bardzo duże zmiany poboru gazu oraz tam gdzie należy zapewnić bardzo dokładny i pewny pomiar. Gazomierz rotorowy składa się z dużego prostopadłościanu w środku którego znajdują się dwa obracające się rotory. Rotory kształtem przypominają ósemki. Górny rotor znajduje się w pozycji pionowej, a dolny w pozycji poziomej. Z prawej strony prostopadłościanu znajduje się element zliczający gaz. Składa się on z licznika oraz trzech okrągłych dysków.

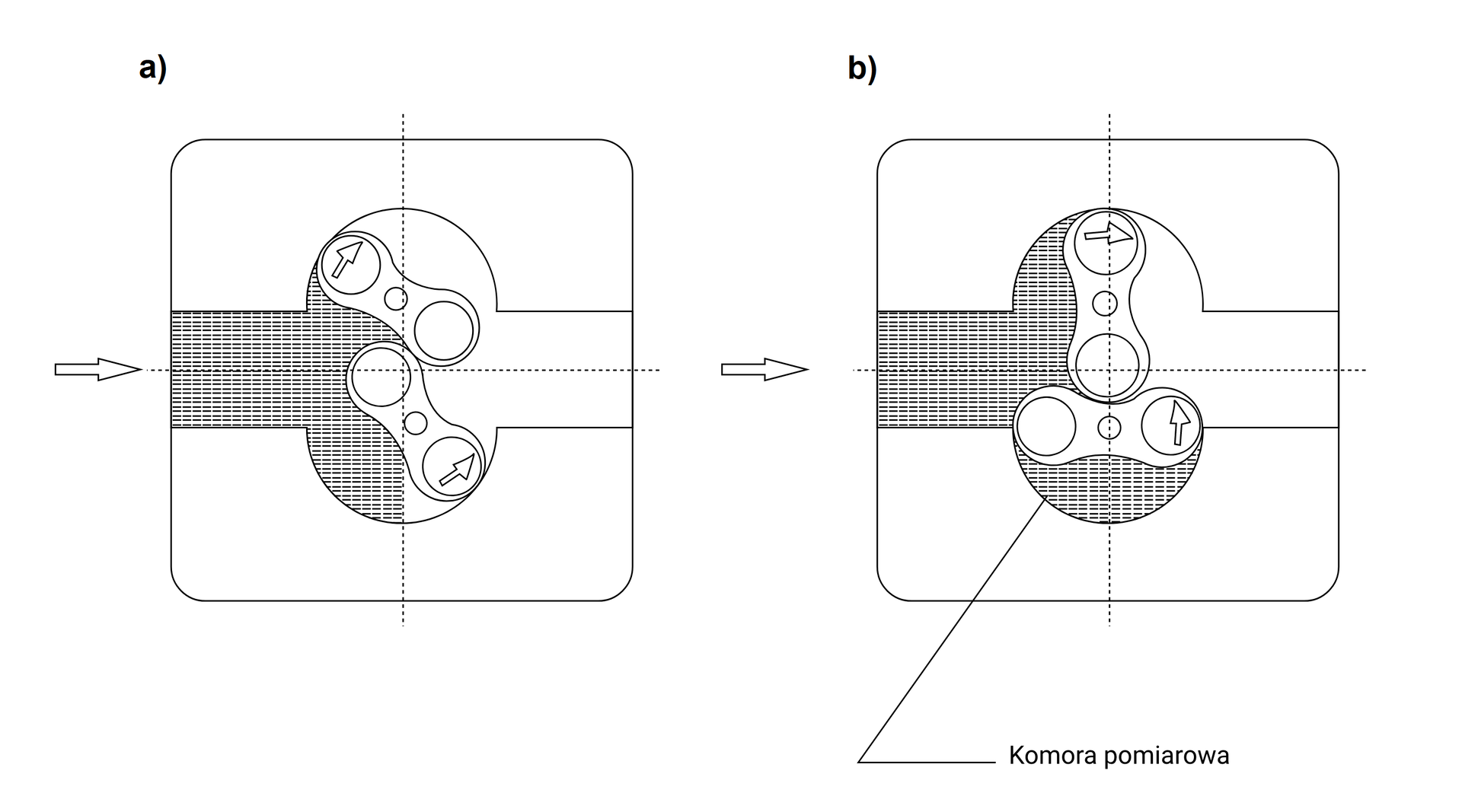

Ilustracja przedstawia dwa schematy działania gazomierza rotorowego. Gazomierze rotorowe służą do pomiaru zużycia gazu, wykorzystywane są w miejscach gdzie występują bardzo duże zmiany poboru gazu oraz tam gdzie należy zapewnić bardzo dokładny i pewny pomiar. Schematy przedstawiają rotory w różnym ustawieniu. Schemat składa się z kanału oraz dwóch zaokrąglonych przestrzeni w środku. Rotory znajdują się w środkowej części. Na pierwszym schemacie rotory ustawione są pod kątem ostrym tak, że gaz pozostaje z lewej strony. Rotor u góry porusza się w prawo, tak samo jak rotor na dole. Na drugim schemacie dolny rotor ustawiony jest poziomo, a górny pionowo. Gaz znajduje się z lewej strony oraz w zagłębieniu pod dolnym rotorem w tak zwanej komorze pomiarowej.

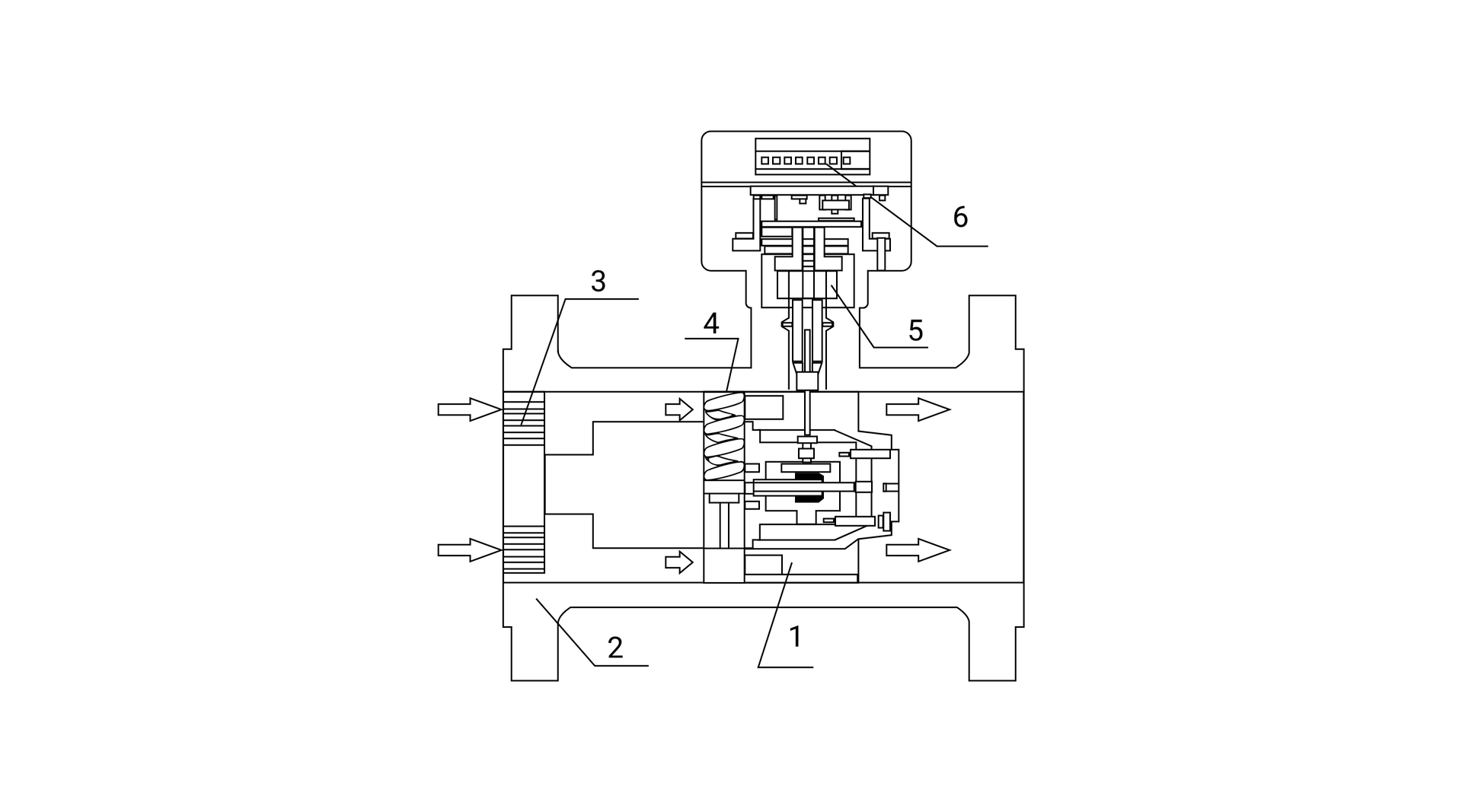

Ilustracja przedstawia schemat gazomierza turbinowego. Gazomierz turbinowy działa na zasadzie proporcjonalności prędkości obrotowej wirnika turbiny do prędkości liniowej, a więc i strumienia objętości przepływającego gazu w określonym zakresie wielkości przepływu. Gazomierz turbinowy wyglądem przypomina szpulę. Wewnątrz szpuli znajduje się mechanizm badający przepływ. Z jego lewej strony w środkowej części znajduje się kierownica oznaczona numerem $1$. W centralnej części szpuli znajduje się prostokątny element oznaczony numerem $2$. Jest to wirnik turbinowy. Do szpuli przyłączona jest szyjka, w której znajduje się sprzęgło magnetyczne oznaczone numerem $3$ oraz hermetyczna przegroda oznaczona numerem $5$. Na szczycie szyjki znajduje się prostokątny element będący zespołem liczydła. Zespół liczydła został oznaczony numerem $4$. Pod schematem znajduje się legenda.

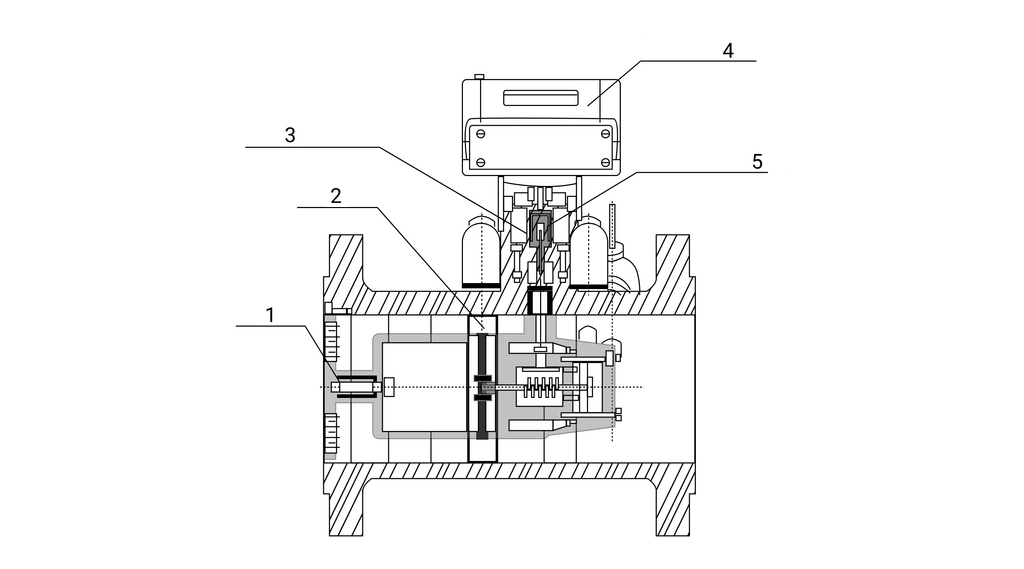

Ilustracja przedstawia schemat gazomierza turbinowego. Gazomierz turbinowy działa na zasadzie proporcjonalności prędkości obrotowej wirnika turbiny do prędkości liniowej, a więc i strumienia objętości przepływającego gazu w określonym zakresie wielkości przepływu. Gazomierz turbinowy wyglądem przypomina szpulę. Wewnątrz szpuli znajduje się mechanizm badający przepływ. Z jego lewej strony w środkowej części znajduje się kierownica strugi oznaczona numerem $3$. Numerem $2$ został oznaczony korpus główny czyli obudowa gazomierza. W centralnej części gazomierza znajduje się element z numerem $4$ będący wirnikiem turbiny. Wirnik jest prostokątnym elementem składającym się z ramienia u dołu oraz spirali w górnej jego części. Do szpuli przyłączona jest szyjka. W centralnej części szpuli na wysokości szyjki znajduje się mechanizm gazomierza, a w jego dolnej części oznaczony numerem $1$ zespół pomiarowy. W centralnej części szyjki znajduje się oznaczony numerem $5$ zespół przeniesienia napędu. Na szczycie szyjki znajduje się prostokątny element, w którym znajduje się zespół liczydła oznaczony numerem $6$. Na schemacie strzałki wskazują kierunek przepływu gazu przez gazomierz. Kierunek ten prowadzi od lewej do prawej. Pod schematem znajduje się legenda.

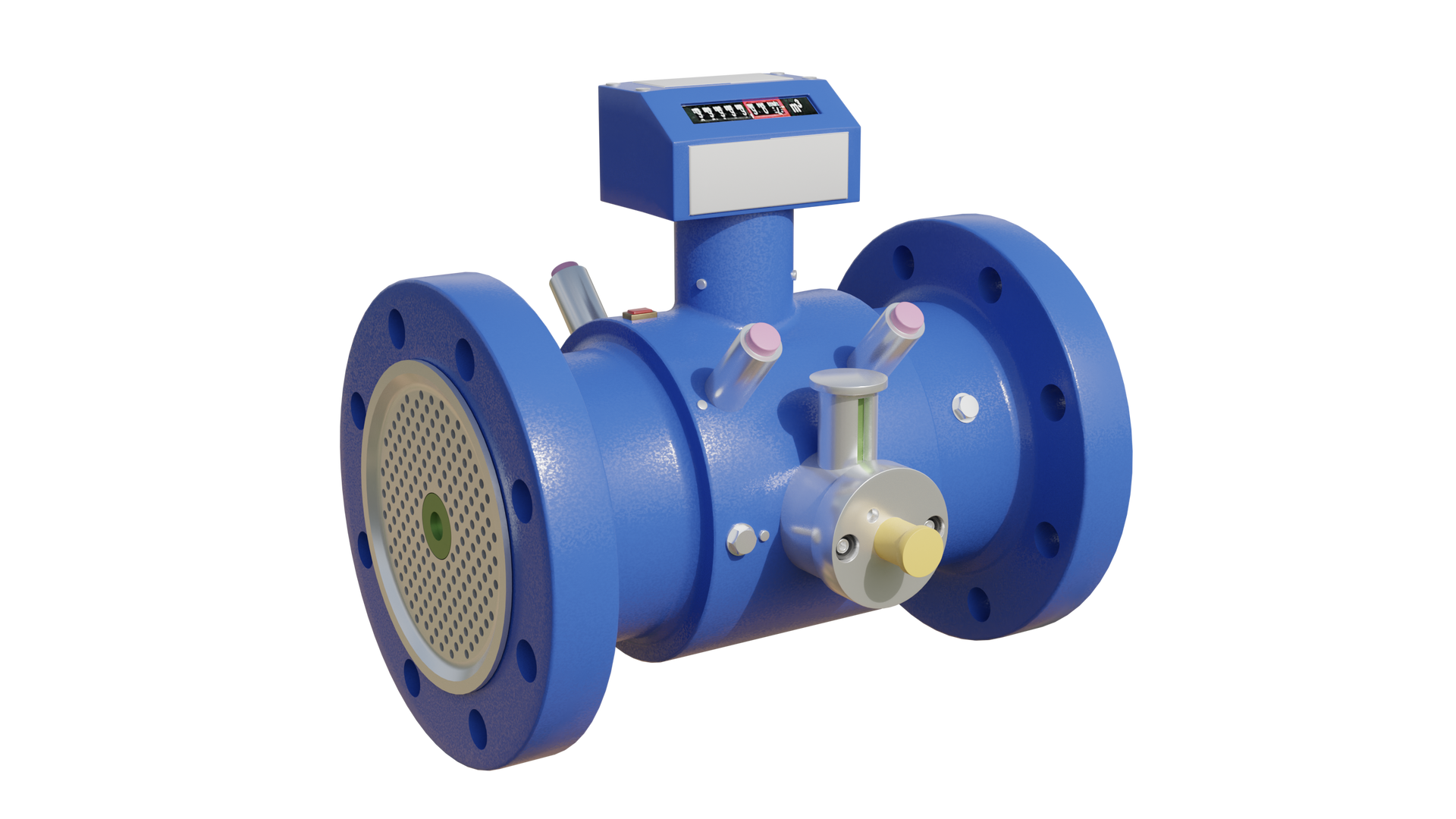

Ilustracja przedstawia gazomierz turbinowy. Gazomierz turbinowy działa na zasadzie proporcjonalności prędkości obrotowej wirnika turbiny do prędkości liniowej, a więc i strumienia objętości przepływającego gazu w określonym zakresie wielkości przepływu. Gazomierz turbinowy wyglądem przypomina szpulę w pozycji poziomej. Środkowa część szpuli jest pogrubiona. Z lewej i prawej strony przy krawędziach szpuli znajdują się okrągłe otwory. Środkowa część szpuli zakryta jest kierownicą strugi z drobnymi otworami. Z centralnej części szpuli poprowadzona pionowo w górę jest szyjka. Na szczycie szyjki znajduje się element w kształcie ściętego prostopadłościanu. Na ścięciu znajduje się licznik. Z centralnej części szpuli poziomo wychodzi cylinder, z którego w pionowo w górę poprowadzona jest kolejna szyjka. Dookoła szyjki z licznikiem znajdują się cztery cylindryczne bolce.

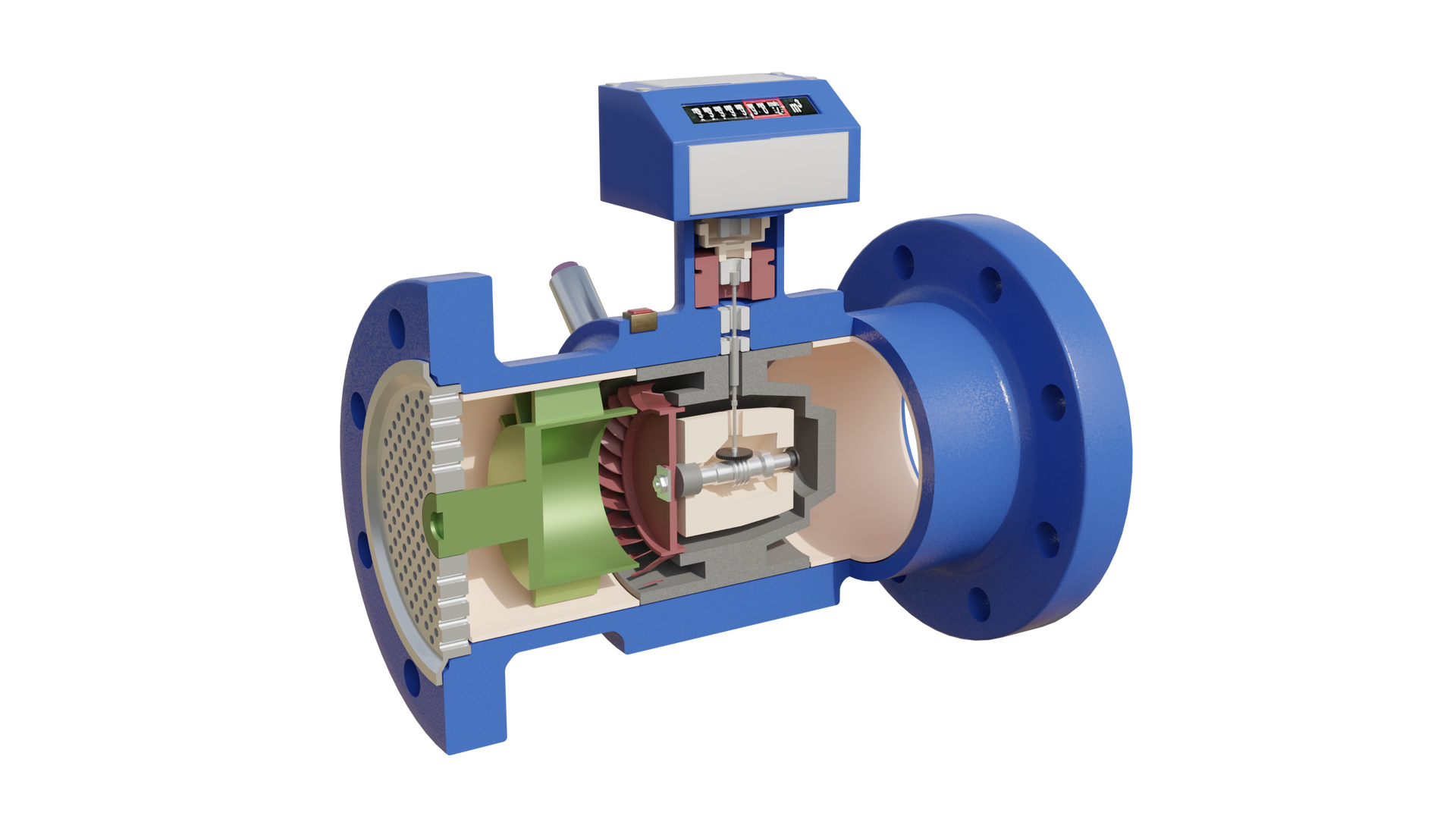

Ilustracja przedstawia przekrój gazomierza turbinowego. Gazomierz turbinowy działa na zasadzie proporcjonalności prędkości obrotowej wirnika turbiny do prędkości liniowej, a więc i strumienia objętości przepływającego gazu w określonym zakresie wielkości przepływu. Gazomierz turbinowy wyglądem przypomina szpulę w pozycji poziomej. Środkowa część szpuli jest pogrubiona. Z lewej i prawej strony przy krawędziach szpuli znajdują się okrągłe otwory. Środkowa część szpuli zakryta jest kierownicą strugi z drobnymi otworami. Z centralnej części szpuli poprowadzona pionowo w górę jest szyjka. Na szczycie szyjki znajduje się element w kształcie ściętego prostopadłościanu. Na ścięciu znajduje się licznik. Na prawo od kierownicy szpuli znajduje się element, który kieruje płyn do zewnętrznych ścianek szpuli. Płyn trafia do wirnika, a następnie do zespołu pomiarowego. W szyjce znajduje się zespół przeniesienia napędu. Napęd widoczny jest tuż za wirnikiem.

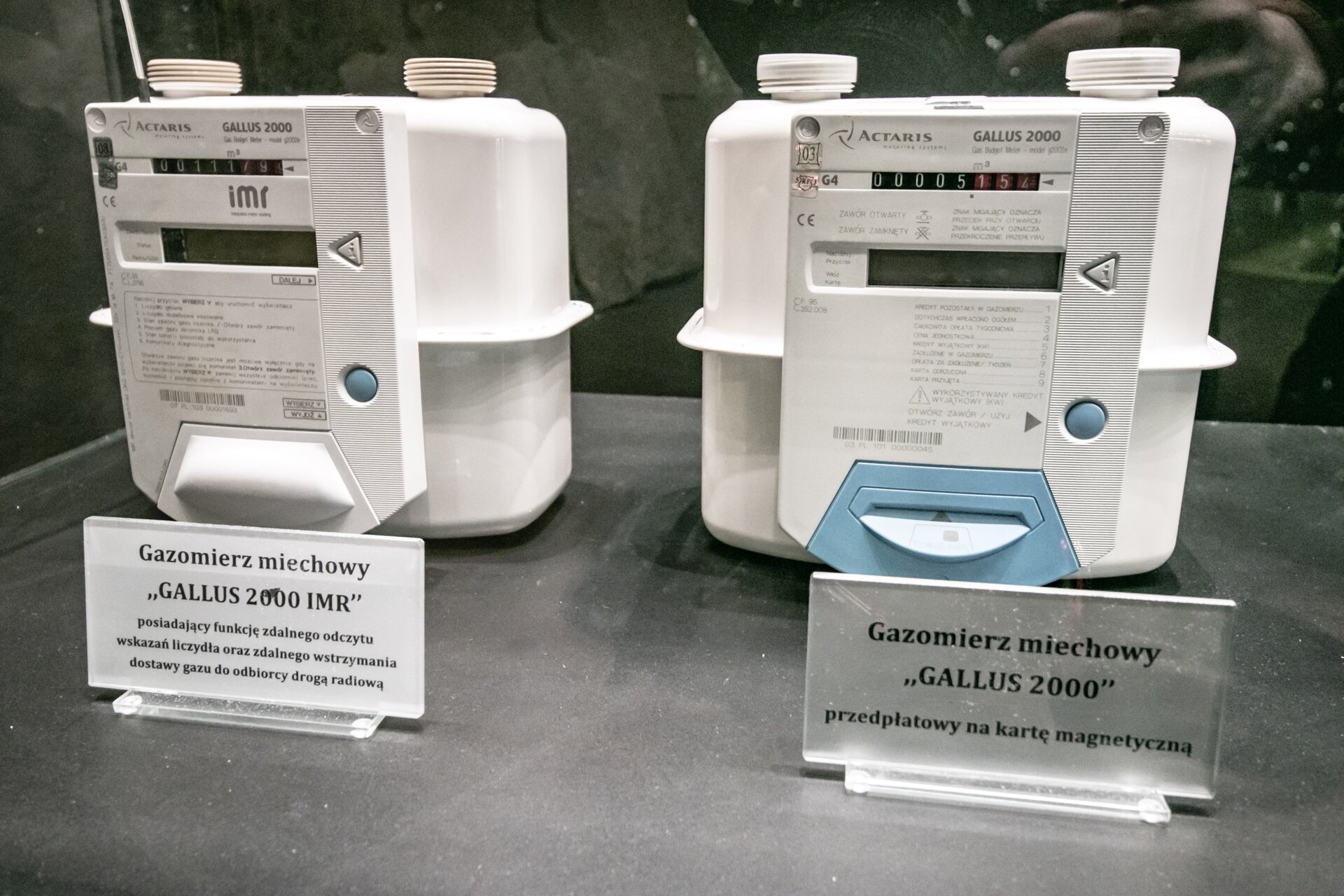

Zdjęcie przedstawia dwa gazomierze. Pierwszy z nich to $\mathrm{GALLUS} 2000 \mathrm{IMR}$. Przed gazomierzem znajduje się tabliczka z jego nazwą oraz napis: „Posiadający funkcję zdalnego odczytu wskazań liczydła oraz zdalnego wstrzymania dostawy gazu do odbiorcy drogą radiową”. Gazomierz wygląda jak pudełko z przyłączonym do jego przedniej części licznikiem. Na elemencie znajduje się zespół liczydła, wąski prostokątny ekran cyfrowy oraz w dolnej części uchwyt do ruchomego elementu. Z prawej strony znajduje się trójkątny oraz okrągły przycisk. Z górnej części pudełka wystają dwa bolce do przyłączenia przewodu gazowego.
Drugi gazomierz to $\mathrm{GALLUS} 2000$. Przed gazomierzem znajduje się tabliczka z jego nazwą oraz napis: „przedpłatowy na kartę magnetyczną”. Gazomierz wygląda jak pudełko z przyłączonym do jego przedniej części licznikiem. Na elemencie znajduje się zespół liczydła, wąski prostokątny ekran cyfrowy oraz w dolnej części uchwyt do ruchomego elementu. Uchwyt ma inny kolor i odrobinę inny kształt niż poprzedni gazomierz. Z prawej strony znajduje się trójkątny oraz okrągły przycisk. Z górnej części pudełka wystają dwa bolce do przyłączenia przewodu gazowego.

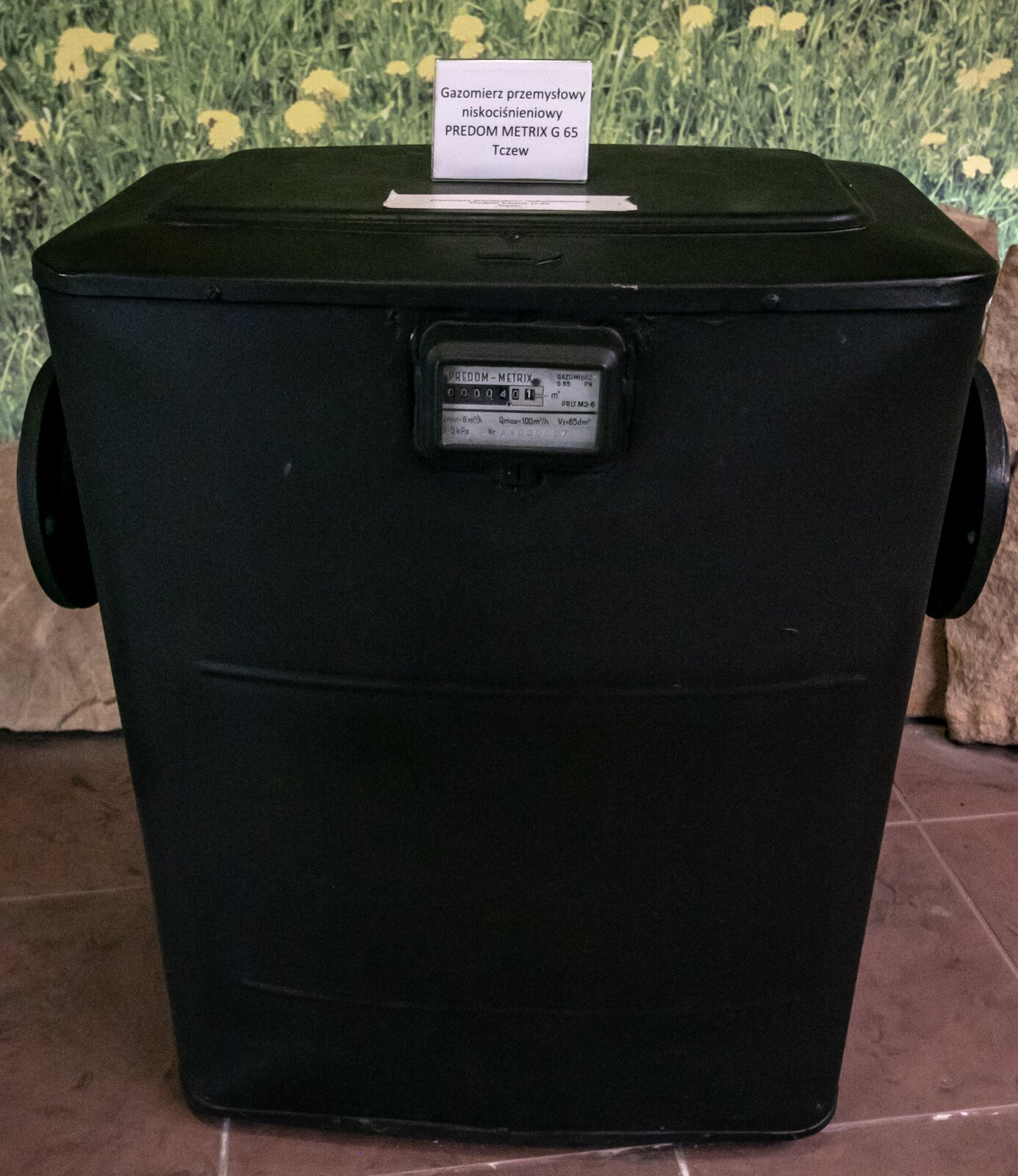

Zdjęcie przedstawia gazomierz przemysłowy niskociśnieniowy $\mathrm{PREDOM} \mathrm{METRIX} G 65 \mathrm{Tczew}$. Gazomierz jest koloru czarnego. Wyglądam przypomina duże pudełko. Na jego szczycie stoi tabliczka z nazwą. Na przedniej obudowie znajduje się okienko z licznikiem. Na prawej i lewej ściance obudowy znajdują się okrągłe uchwyty.

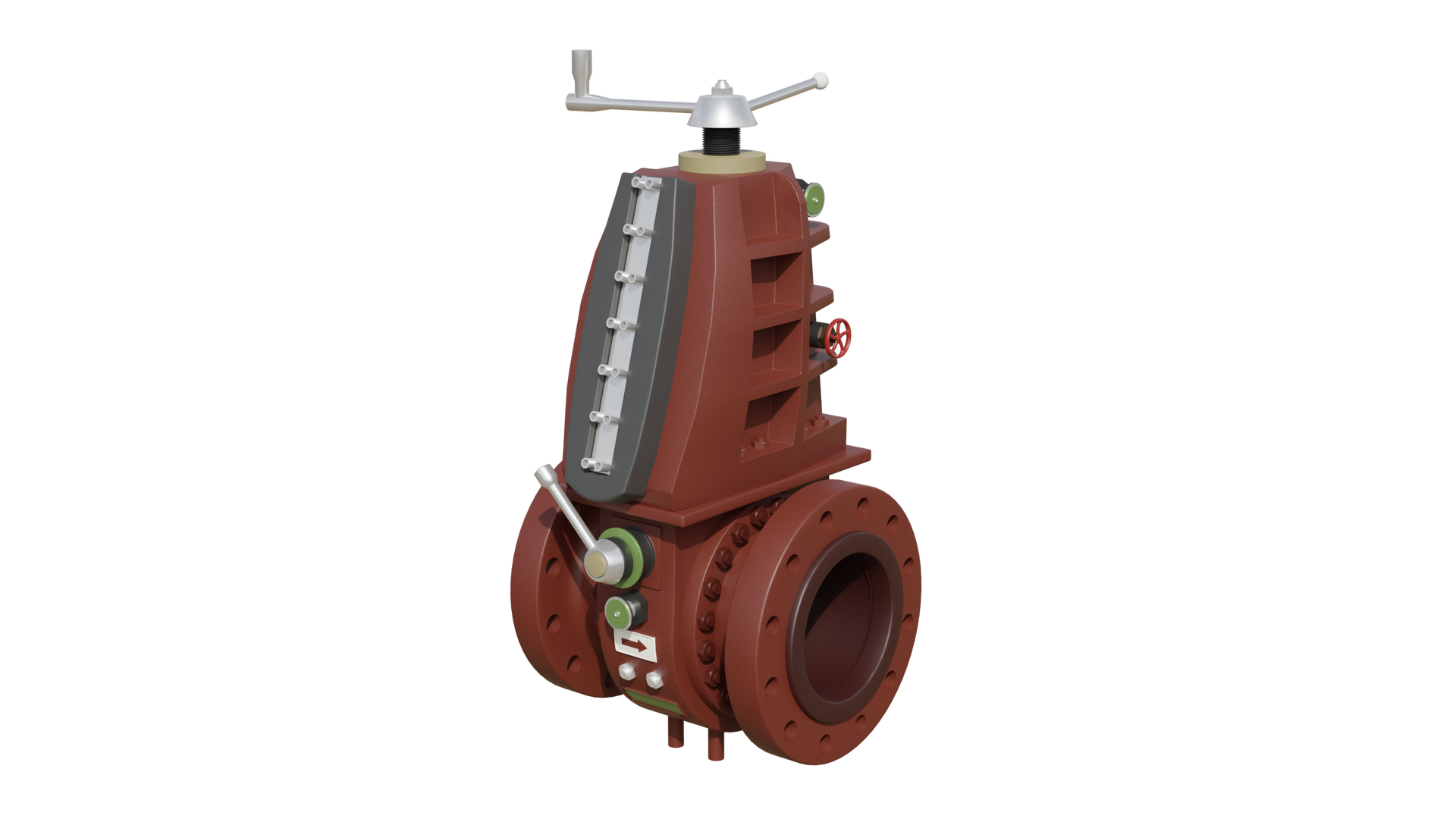

Ilustracja przedstawia gazomierz zwężkowy. Gazomierze zwężkowe przeznaczone są do pomiaru objętości płynącego przez nie gazu. Zasada działania opiera się na proporcjonalności spadku ciśnienia wywołanego przez kryzę pomiarową do kwadratu prędkości gazu i jego gęstości. Dolna część gazomierza wyglądem przypomina szpulę. Na krańcach szpuli znajdują się okrągłe otwory. Środkowa część szpuli jest pogrubiona. Do pogrubionej części dołączony jest duże element w kształcie ściętego prostopadłościanu. O samej góry znajduje się element w kształcie grzybka z korbką. W tylnej części gazomierza widoczne są zawory kołowe. Z przodu pogrubionego elementu szpuli znajduje się korbka oraz naklejka ze strzałką wskazującą kierunek przepływu gazu.

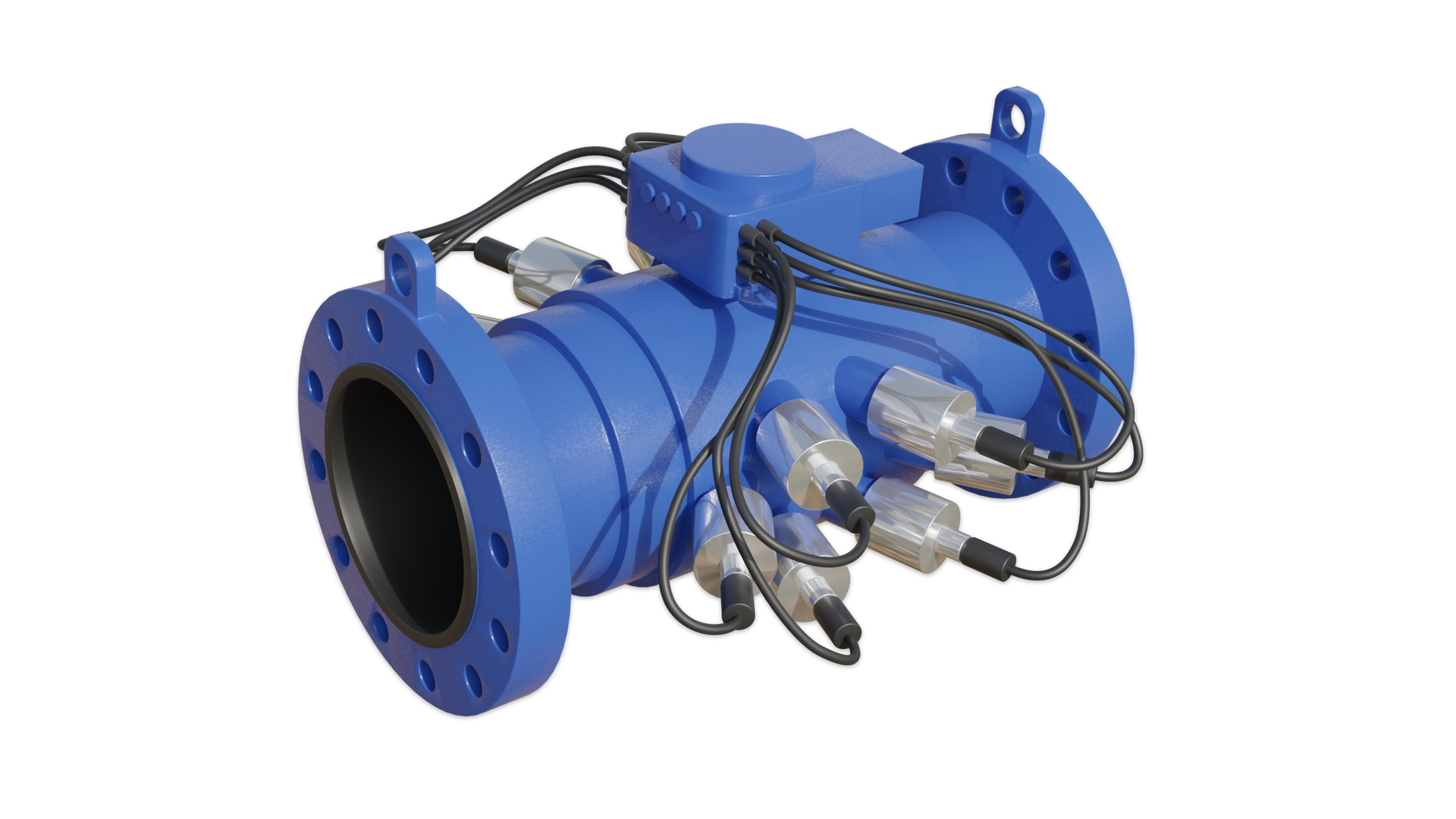

Ilustracja przedstawia gazomierz ultradźwiękowy. Gazomierze ultradźwiękowe dokonują pomiaru przepływu gazu za pomocą wpuszczonych przetworników ultradźwiękowych. Gazomierz ultradźwiękowy z wyglądu przypomina szpulę. Na końcach szpuli znajdują się okrągłe otwory. Do centralnej części szpuli przyłączony jest prostopadłościenny element z kablami, które prowadzą do przetworników ultradźwiękowych. Z przodu i z tyłu szpuli znajdują się przetworniki ultradźwiękowe. Przetworniki składają się z cylindrów z bolcem, do którego podpięty jest kabel.

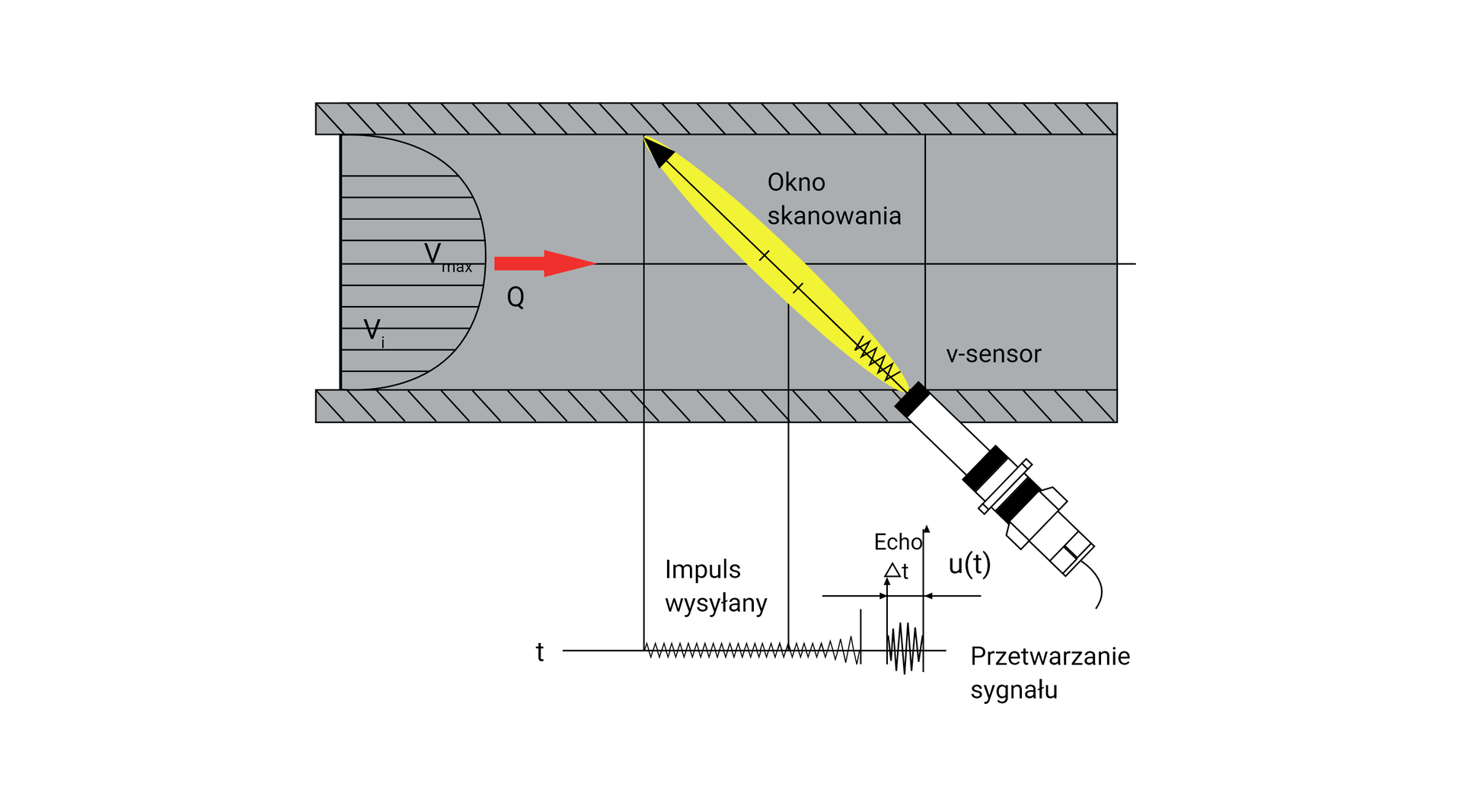

Ilustracja przedstawia działanie gazomierza ultradźwiękowego. Schemat składa się z trzech prostokątów. Dwóch wąskich i długich reprezentujących ściany gazomierza oraz jednego szerokiego będącego wnętrzem gazomierza. Z lewej strony znajduje się zaokrąglenie ukazujące profil przepływu. Prędkość maksymalna znajduje się w środku przewodu. Natężenie przepływu oznaczone jest literą Q i zaznaczone strzałką skierowaną w prawą stronę. W dolnej części schematu znajduje się przetwornik. Przetwornik przypomina włączoną latarkę. Światło będące oknem skanowania jest ustawione pod kątem czterdziestu pięciu stopni do dolnej ścianki. Przetwornik jest opisany jako sensor prędkości. Pod schematem znajduje się wykres przetwarzania sygnału w czasie. Wykres zaczyna się na wysokości styku okna skanowania z górną ścianką, a kończy na przetworniku. Fragment od początku do środkowej części okna skanowania jest opisany jako impuls wysyłany. Na wykresie jest to wąska krzywa. W dalszej części wykresu znajduje się wąska krzywa, przerwa, a na wysokości przetwornika pojawia się szeroka krzywa opisana jako przetwarzanie sygnału. Nad szeroką krzywą znajduje się napis echo, delta t oraz funkcja u od t.

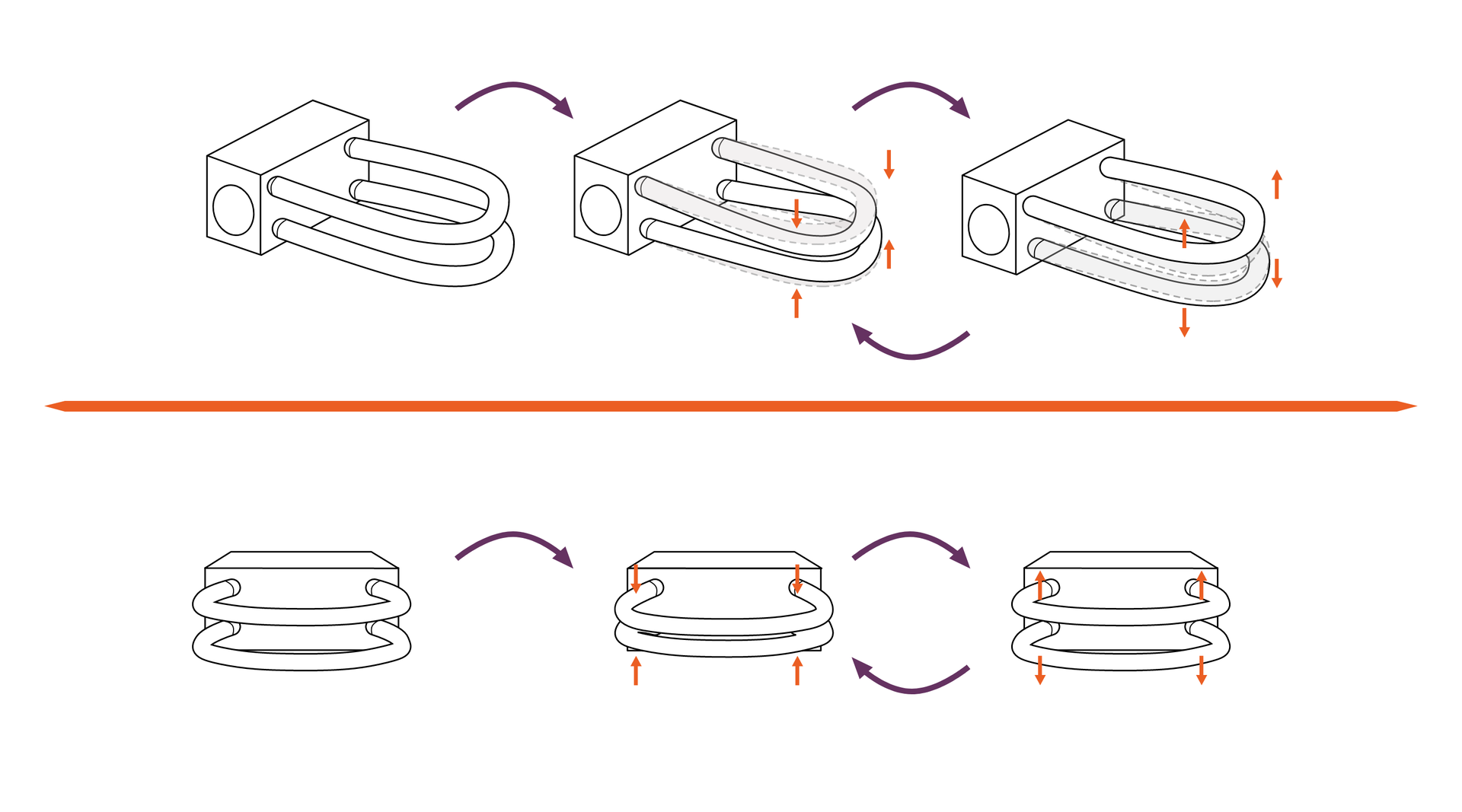

Na zdjęciu przedstawiono schemat działania gazomierza działającego w oparciu o siłę Coriolisa w przypadku braku przepływu. Schemat przedstawia sześć kolejnych rysunków. Trzy rysunki górne pokazują gazomierz widziany z boku. Trzy rysunki dolne gazomierz widziany od przodu. Gazomierz działający w oparciu o siłę Coriolisa przedstawiono jako prostopadłościan z którego ściany bocznej wychodzą dwa elementy o kształcie litery U. Są to elementy pomiarowe. Cały układ przypomina z wyglądu kłódkę.
Na pierwszym rysunku elementy pomiarowe są równoległe względem siebie.
Na drugim rysunku elementy pomiarowe są zwrócone do wewnątrz to znaczy stykają się wierzchołkami. Na elementy pomiarowe naniesione są pomarańczowe strzałki skierowane grotami do wewnątrz.
Na trzecim zdjęciu elementy pomiarowe są zwrócone do zewnątrz. Na elementy naniesione są pomarańczowe strzałki grotami skierowanymi na zewnątrz.
Rysunek czwarty, piąty i szósty pokazuje to samo co odpowiednio rysunek pierwszy, drugi i trzeci. Z czego rysunek czwarty, piąty i szósty jest przedstawiony jako rzut główny.

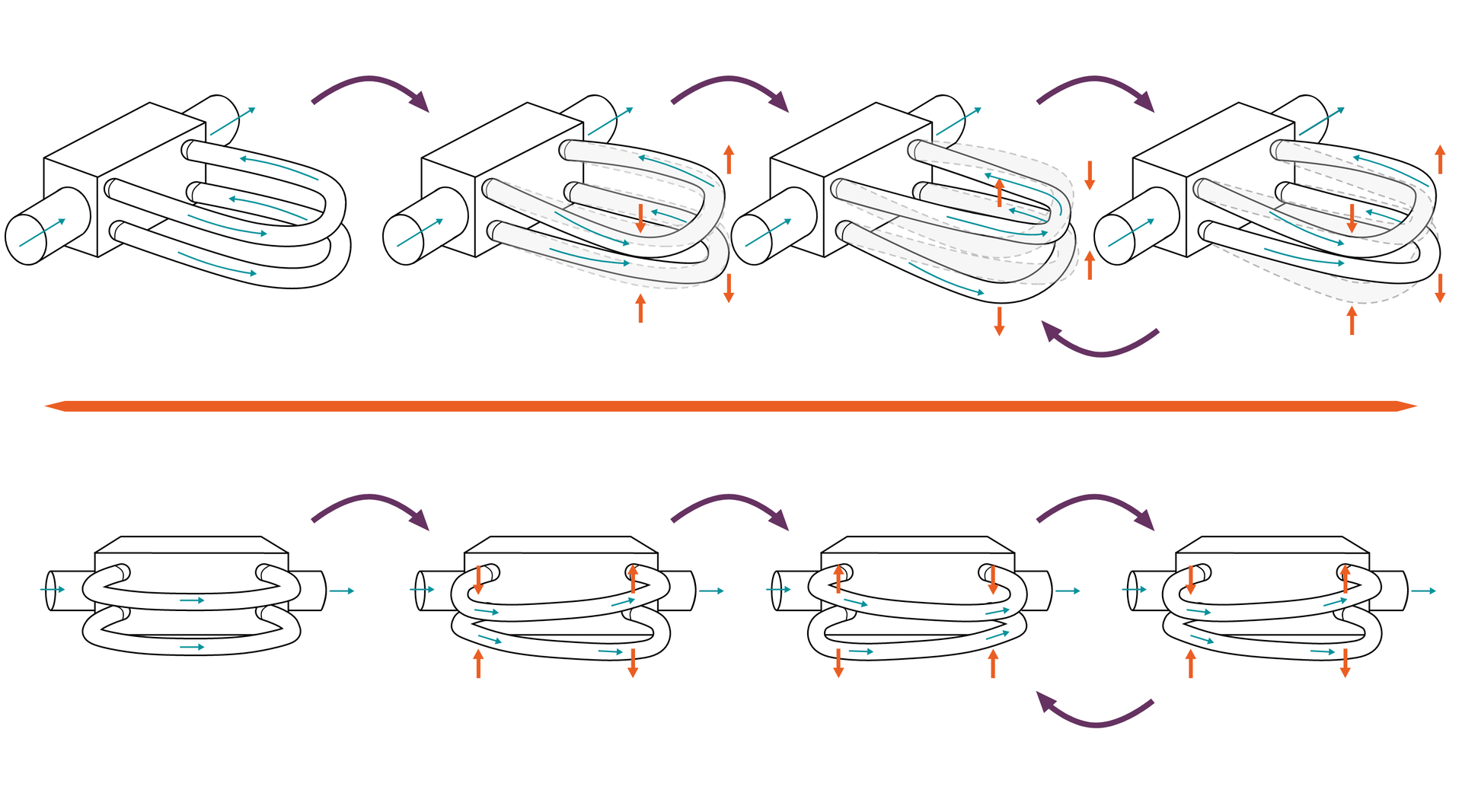

Na zdjęciu przedstawiono schemat działania gazomierza działającego w oparciu o siłę Coriolisa w przypadku braku przepływu. Schemat przedstawia osiem kolejnych rysunków. Cztery rysunki górne pokazują gazomierz widziany z boku. Cztery rysunki dolne gazomierz widziany od przodu. Gazomierz działający w oparciu o siłę Coriolisa przedstawiono jako prostopadłościan z którego ściany bocznej wychodzą dwa elementy o kształcie litery U. Są to elementy pomiarowe. Cały układ przypomina z wyglądu kłódkę.
Na pierwszym rysunku elementy pomiarowe są równoległe względem siebie.
Na drugim rysunku elementy pomiarowe są zwrócone do wewnątrz to znaczy stykają się lewymi wierzchołkami. Na elementy pomiarowe naniesione są pomarańczowe strzałki skierowane grotami do wewnątrz.
Na trzecim rysunku elementy pomiarowe są zwrócone do wewnątrz to znaczy stykają się prawymi wierzchołkami. Na elementy pomiarowe naniesione są pomarańczowe strzałki skierowane grotami do wewnątrz
Na czwartym zdjęciu elementy pomiarowe są zwrócone do zewnątrz. Na elementy naniesione są pomarańczowe strzałki grotami skierowanymi na zewnątrz.
Rysunek piąty, szósty, siódmy i ósmy pokazuje to samo co odpowiednio rysunek pierwszy, drugi, trzeci i czwarty. Z czego rysunek piąty, szósty, siódmy i ósmy jest przedstawiony jako rzut główny gazomierza.

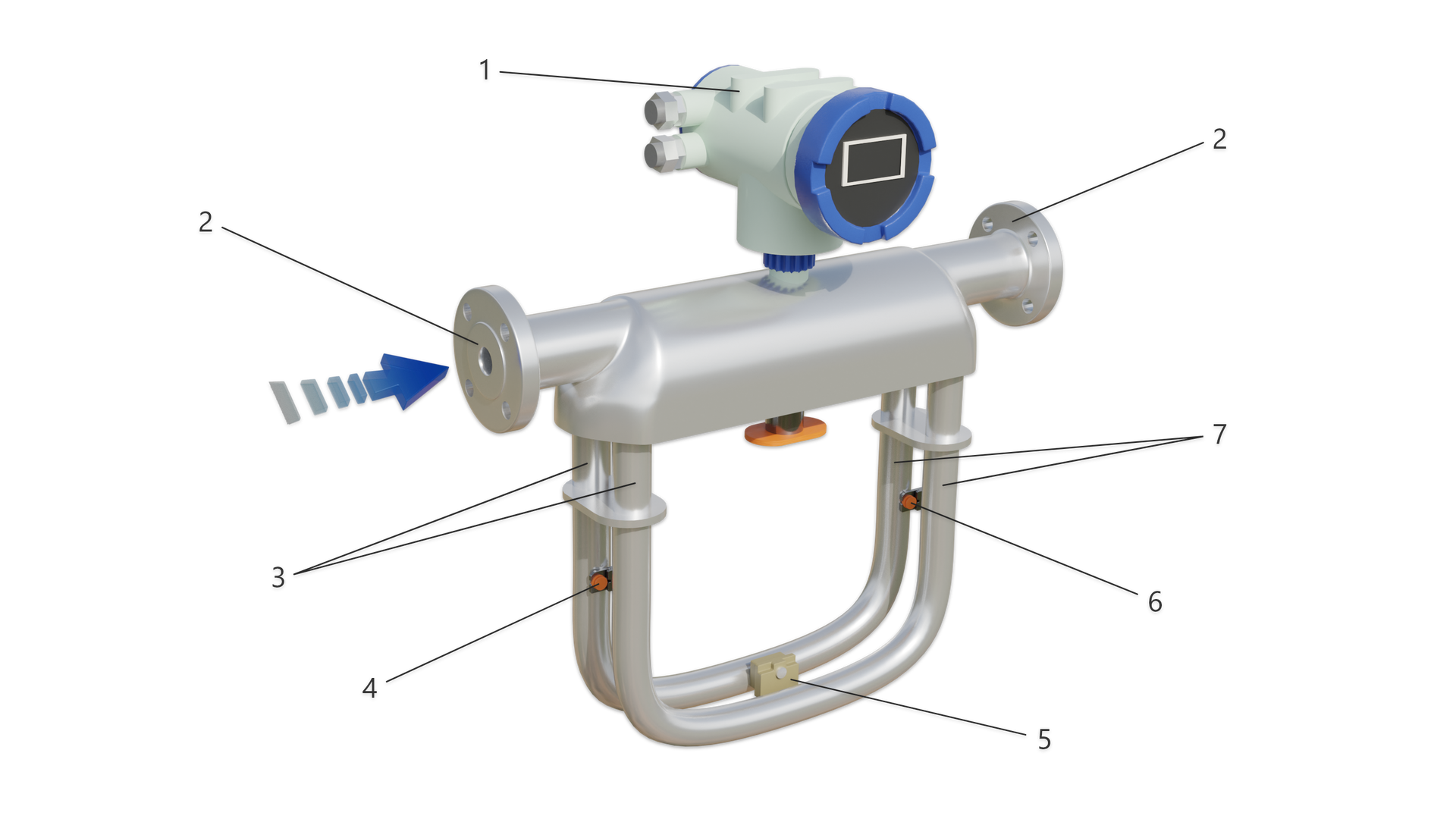

Ilustracja przedstawia schemat działania gazomierza w oparciu o siłę Coriolisa. Gazomierz swoim wyglądem przypomina długą, wąską szpulę z pogrubionym środkiem. Dwa krańce szpuli oznaczone są cyfrą $2$ i są to przyłącza procesowe. Do pogrubionej środkowej części szpuli u góry przymocowany jest przetwornik. Jest to cylinder na krótkiej szyjce. Znajduje się na nim wyświetlacz licznika. Oznaczony jest cyfrą $1$. Do dolnej części pogrubienia szpuli przyłączone są dwie rurki w kształcie litery U. Z lewej strony na samym początku rurek znajdują się czujniki temperatury oznaczone cyfrą $3$. Bezpośrednio pod czujnikami, pomiędzy rurkami znajduje się elektromagnetyczny sensor przesunięcia A, oznaczony cyfrą $4$. U samego dołu U‑rurek, pomiędzy nimi, znajduje się prostokątny element oznaczony cyfrą $5$. Jest to oscylator elektromagnetyczny. Przy prawym końcu rurek znajdują się elementy pomiarowe oznaczone numerem $7$. Poniżej elementów pomiarowych, pomiędzy rurkami znajduje się elektromagnetyczny sensor przesunięcia B, oznaczony numerem $6$. Niebieska strzałka wskazuje kierunek przepływu gazu, od lewej do prawej strony. Pod schematem znajduje się legenda.

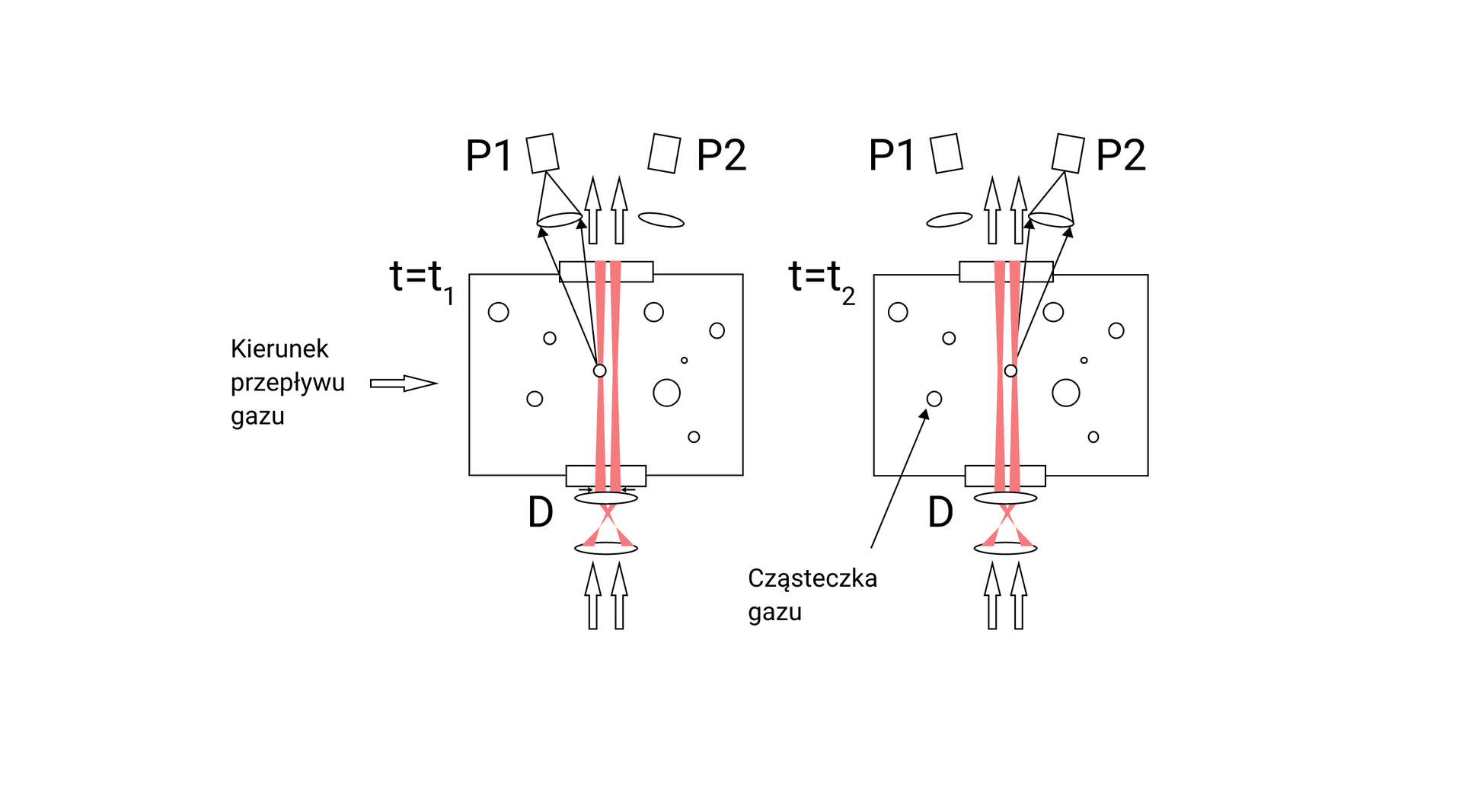

Ilustracja przedstawia schemat działania gazomierza optycznego. Schemat składa się z dwóch rysunków. Schemat składa się z prostokąta, który symbolizuje wnętrze gazomierza. W środku prostokąta znajdują się różnej wielkości okręgi będące cząsteczkami gazu. W środku prostokąta na jego bokach ułożone są prostokąty. Pod dolnym prostokątem znajdują się dwie soczewki w kształcie elips. Dwie strzałki u doły skierowane są ku górze. Między soczewkami promienie układają się w kształt X po czym poprowadzone są w linii prostej między prostokątami. Nad górnym prostokątem również znajdują się dwie strzałki skierowane w górę. Nad górnym prostokątem, pod kątem znajdują się dwa kwadraty, lewy oznaczony jako $\mathrm{P1}$, a prawy jako $\mathrm{P2}$. Przed nimi znajdują się soczewki. Z środka lewego promienia poprowadzone są strzałki do lewej soczewki, a z niej do lewego kwadratu. Przy soczewkach na dole znajduje się litera D.
Drugi schemat składa się z prostokąta, który symbolizuje wnętrze gazomierza. W środku prostokąta znajdują się różnej wielkości okręgi będące cząsteczkami gazu. W środku prostokąta na jego bokach ułożone są prostokąty. Pod dolnym prostokątem znajdują się dwie soczewki w kształcie elips. Dwie strzałki u doły skierowane są ku górze. Między soczewkami promienie układają się w kształt X po czym poprowadzone są w linii prostej między prostokątami. Nad górnym prostokątem również znajdują się dwie strzałki skierowane w górę. Nad górnym prostokątem, pod kątem znajdują się dwa kwadraty, lewy oznaczony jako $\mathrm{P1}$, a prawy jako $\mathrm{P2}$. Przed nimi znajdują się soczewki. Z środka prawego promienia poprowadzone są strzałki do prawej soczewki, a z niej do prawego kwadratu. Przy soczewkach na dole znajduje się litera D. Strzałka znajdująca się po lewej stronie określa kierunek przepływu gazu, od lewej do prawej strony.

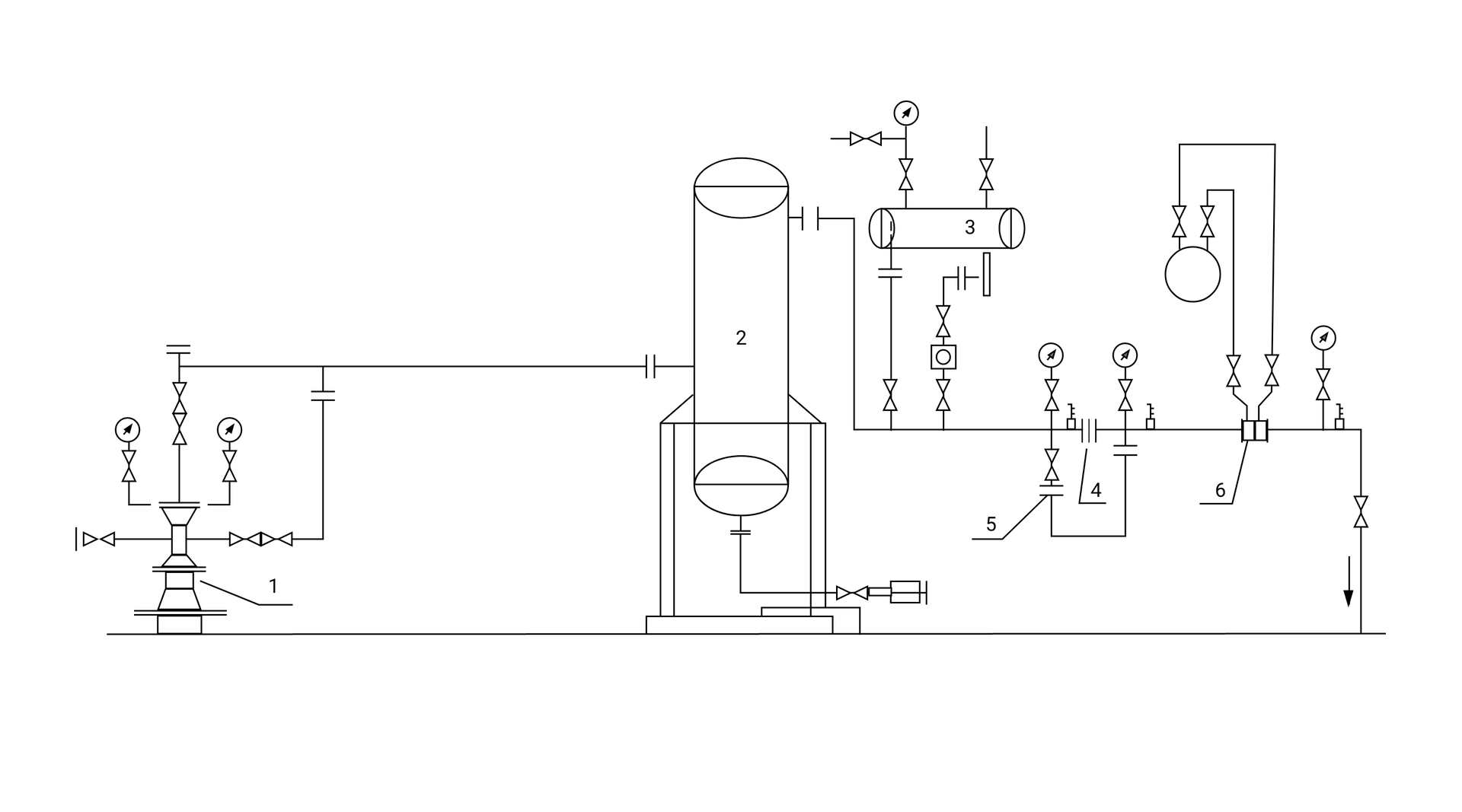

Ilustracja przedstawia schemat uzbrojenia napowierzchniowego przyodwiertowego. Pozioma linia przechodząca przez cały schemat symbolizuje poziom gruntu. Z lewej strony schematu znajduje się głowica eksploatacyjna oznaczona numerem $1$. Składa się ona z słupka, do którego przyłączone są zawory, manometry oraz przewód prowadzący do elementu numer $2$. Element ten oddzielacz. Jest do duży prostokątny zbiornik w pozycji pionowej, zaokrąglony z obu stron. Jest on umieszczony na stelażu, a w jego dolnej części znajduje się zawór. U góry zbiornika po prawej stronie znajduje się przewód prowadzący do ziemi. Na różnych etapach przewodu znajdują się kolejne elementy układu. Pierwsze z nich to oznaczone numerem $3$ urządzenie do dodawania metanolu. Jest to cylinder w pozycji pionowej. Dołączone są do niego inne przewodu oraz manometr. Z głównym przewodem łączy go przewód z licznikiem. Kolejnym elementem jest zwężka pomiaru przepływu oznaczona numerem $4$. Na schemacie została przedstawiona jako trzy pionowe kreski z przerwą na przewodzie. Zwężka otoczona jest przewodem, na którym znajduje się element numer $5$. Jest to zwężka do syfonowania. Do przewodu dołączone są również dwa manometry. Ostatnim elementem jest odcinek pomiarowy. Oznaczony jest cyfrą $6$, a na schemacie przedstawiony jest jako dwa złączone prostokąty, z których w górę poprowadzone są dwa przewody. Przewody zakończone są okrągłym elementem. Pod schematem znajduje się legenda.
