Zdjęcie numer $1$

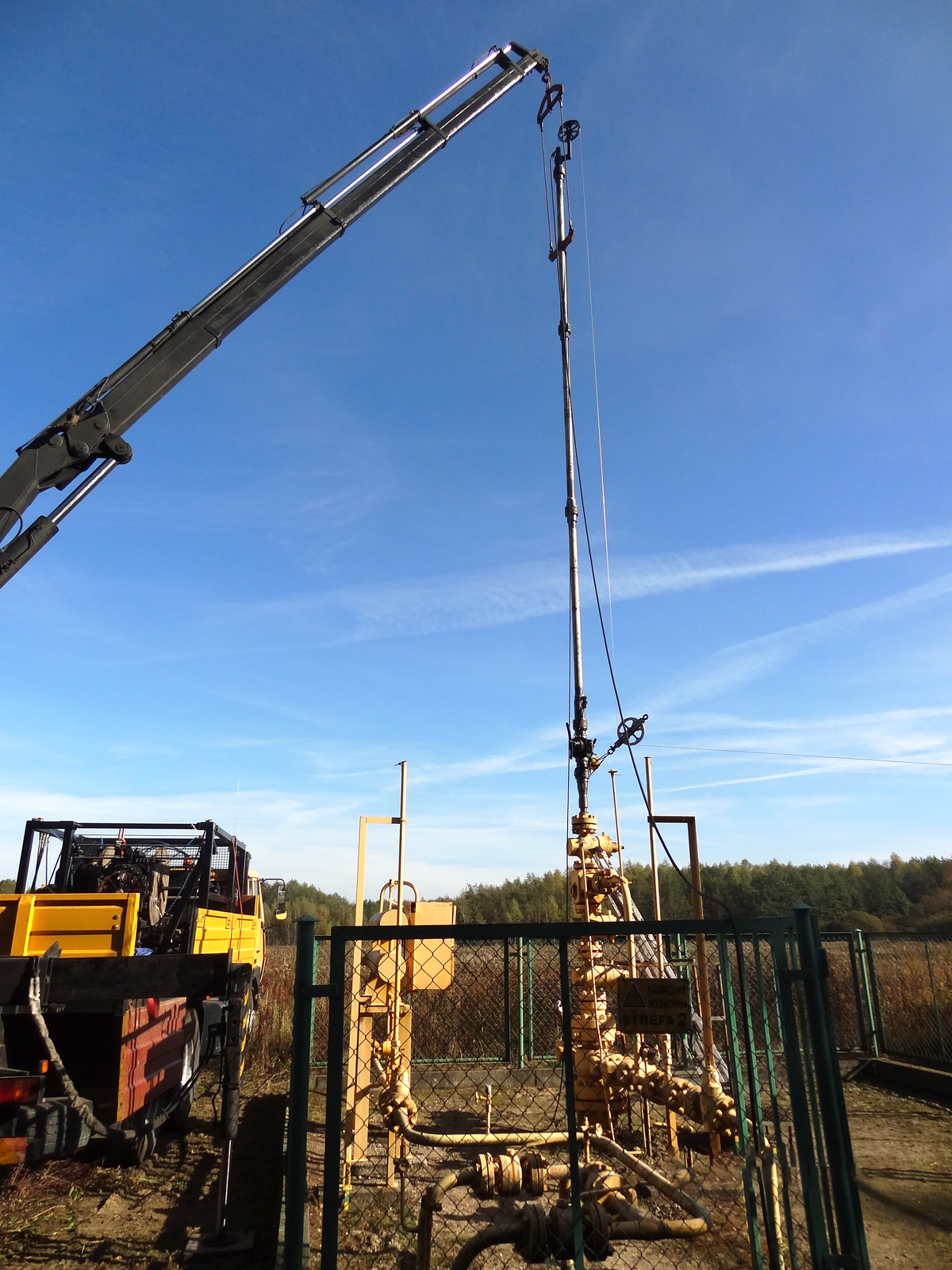

Na zdjęciu przedstawiona jest głowica eksploatacyjna wyposażona w śluzę pomiarową. Głowica eksploatacyjna jest to urządzenie montowane na szczycie odwiertu, w celu zamknięcia wylotu odwiertu wiertniczego.
Widoczna na zdjęciu głowica jest urządzeniem zbudowanym poprzez przyłączenie różnych elementów połączeniem kołnierzowym. Na dole głowicy znajduje się połączenie rurowe o orientacji pionowej. Poszczególne elementy poprzedzielane są zaworami. Pokrętła zaworów są okrągłe. Z górnej podstawy głowicy odchodzi cienka długa pionowa rura. Jest to śluza pomiarowa. Śluza jest podtrzymywana na ramieniu dźwigu samochodowego.
Z lewej strony głowicy stoi samochód ciężarowy wyposażony w dźwig. Pomiędzy głowicą a samochodem znajdują się połączenia rurowe. Głowica wraz z połączeniami rurowymi są wygrodzone czarnym płotem.

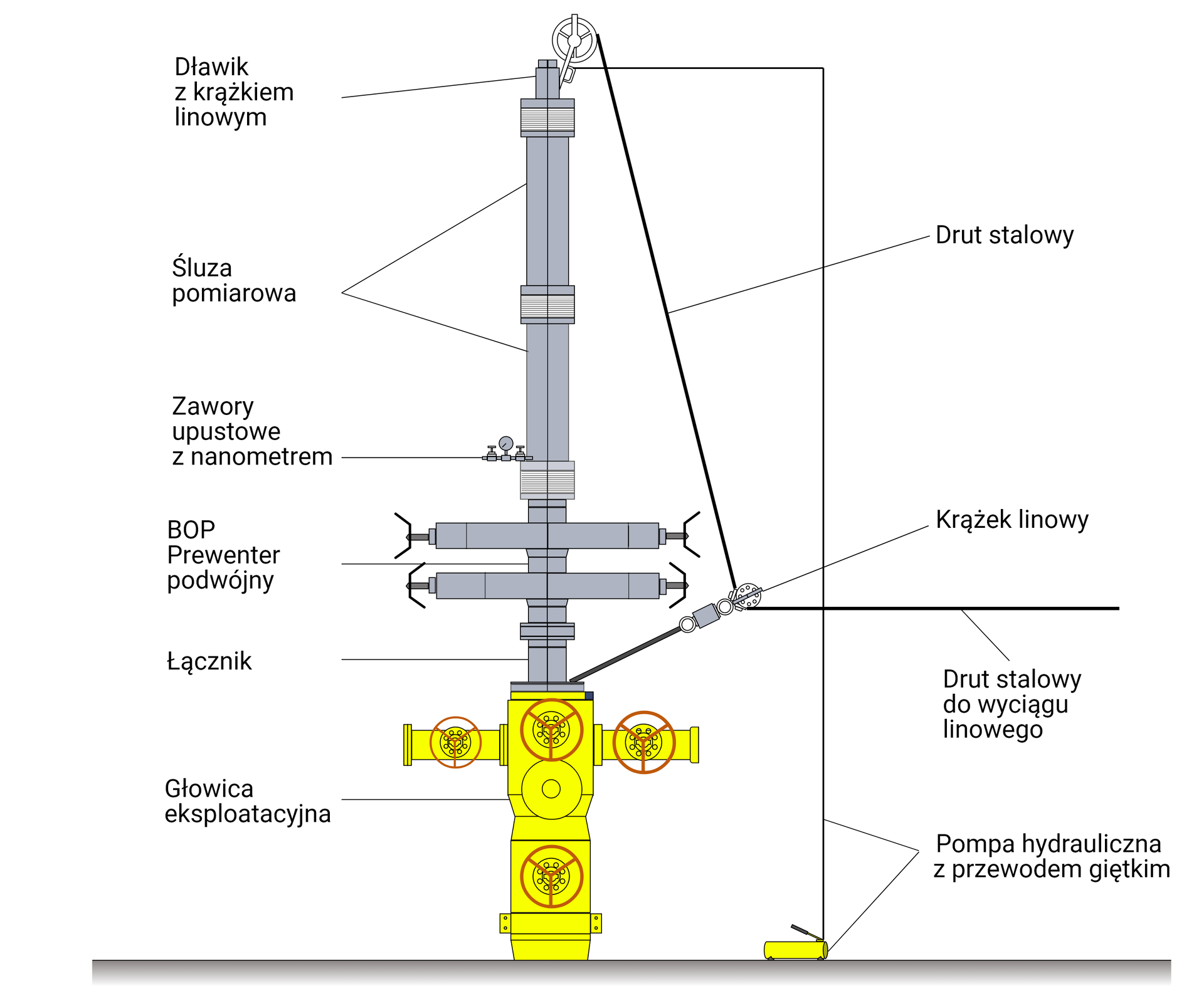

Zdjęcie numer $2$

Na zdjęciu przedstawiony jest czarno biały schemat śluzy pomiarowej. Śluza pomiarowa to urządzenie umożliwiające zapuszczanie przyrządów pomiarowych do odwiertów, które na głowicy posiadają ciśnienie wyższe od atmosferycznego. Na dole zdjęcia znajduje się rura w orientacji pionowej. W jej centralnej części widać koło zamachowe. Rura posiada złączenia w swojej górnej i dolnej części. Nad górnym złączeniem znajduje się druga rura w orientacji poziomej. Rura ta wystaje z lewej strony. Wystająca część składa się z dwóch złączeń. Pomiędzy złączeniami znajduje się kolejne koło zamachowe. Z prawej strony pionowej rury wystaje jedno złączenie poziomej rury. Ze złączenia poprowadzona jest w dół linka. Przez środek złączenia rury pionowej i poziomej pod kątem czterdziestu pięciu stopni przechodzi długi wąski element. Element na końcu posiada bloczek kołowy. Do bloczka przyczepiona jest linka. Linijka biegnie w górę na sam szczyt śluzy. Tuż nad poziomą rurą znajduje się prewenter. Prewenter przedstawiony jest jako prostokąt w orientacji poziomej. Z prostokąta w prawą i lewą strobę odchodzą uchwyty. Nad nim znajduje się dalsza część śluzy czyli długie rury będące śluzą pomiarową. U samej góry widać głowiczkę. Głowiczka przedstawiona jest jako prostokąt w orientacji poziomej. Do prostokąta przyłączony jest krążek linowy. Krążek służy do doprowadzania drutu do dławika. Na zdjęciu jest to bloczek kołowy z nawiniętą linką. Na lewo od głównej części śluzy znajduje się wąski maszt. Maszt zakończony jest ramieniem z hakiem. Do jego najwyższego punktu przyczepiona jest linka. Linijka znajduje się z lewej części poziomej rury.

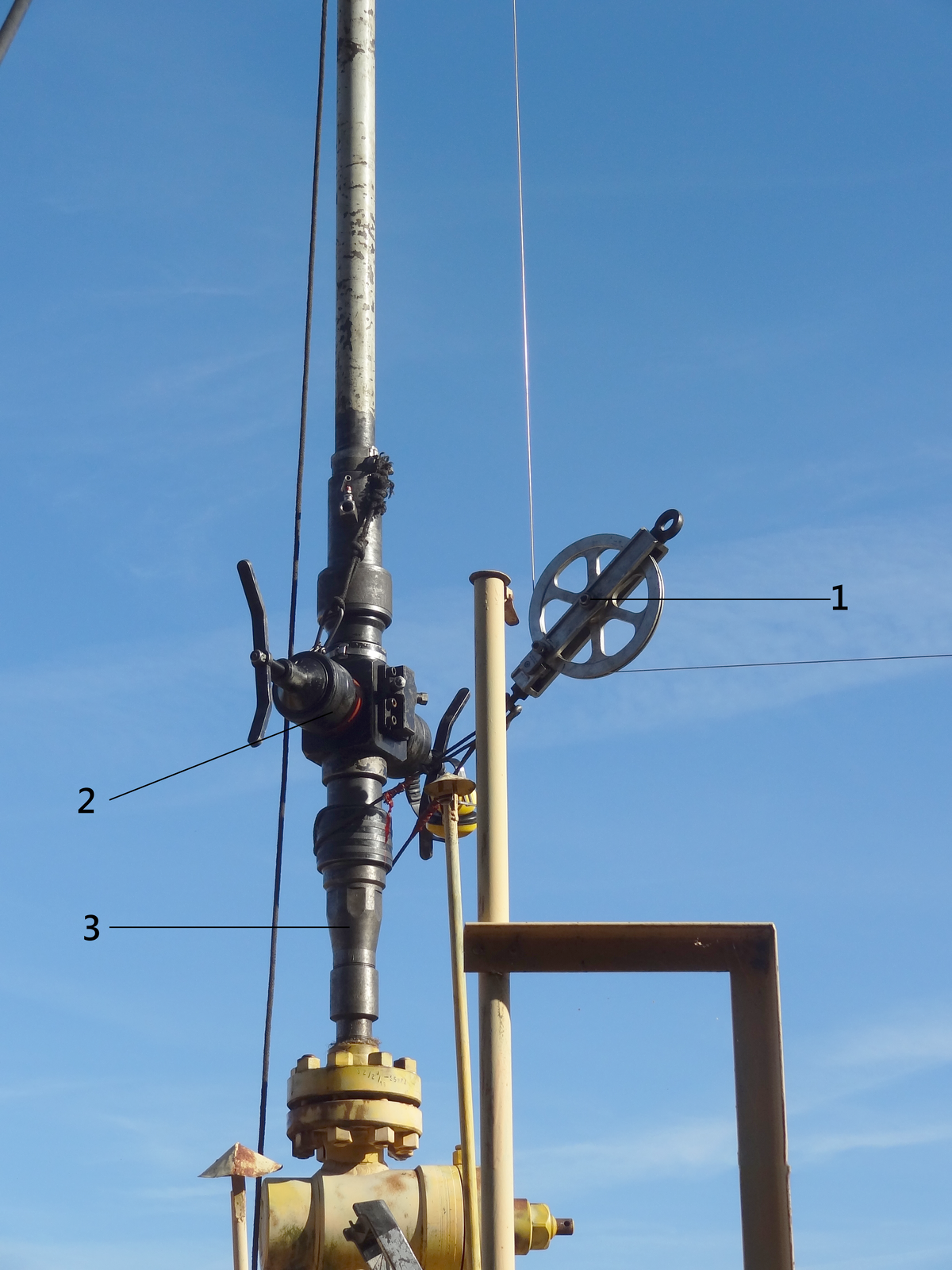

Zdjęcie numer $3$

Na zdjęciu widoczny jest prewenter zamontowany na głowicy eksploatacyjnej. Prewenter jest urządzeniem zabezpieczającym służącym do awaryjnego zamknięcia wylotu odwiertu. Zamknięcie może nastąpić nawet w sytuacji gdy w odwiercie znajdują się przyrządy pomiarowe.
Na dole zdjęcia widoczny jest górna część głowicy połączona połączeniem kołnierzowym. Do niej przyłączona jest cienka, podłużna rura o orientacji pionowej. Jest to śluza pomiarowa. Śluza pomiarowa składa się z dwóch połączeń rurowych oraz sześciennego elementu. Sześcienny element jest to prewenter pojedynczy opisany cyfrą dwa. Od naprzeciwległych bocznych ścian prewentera odchodzą odcinki śluzy, Na przedniej ścianie prewentera widoczne jest pokrętło. Pokrętło jest w kształcie długiej wajchy. Z boku prewentera pojedynczego znajduje się krążek linowy, opisany cyfrą jeden. Krążek linowy jest okrągłym elementem na którym nawinięta jest lina. Przy połączeniu śluzy z głowicą widoczne jest zwężenie opisane cyfrą trzy, Jest to łącznik śluzy pomiarowej.

Zdjęcie numer $4$

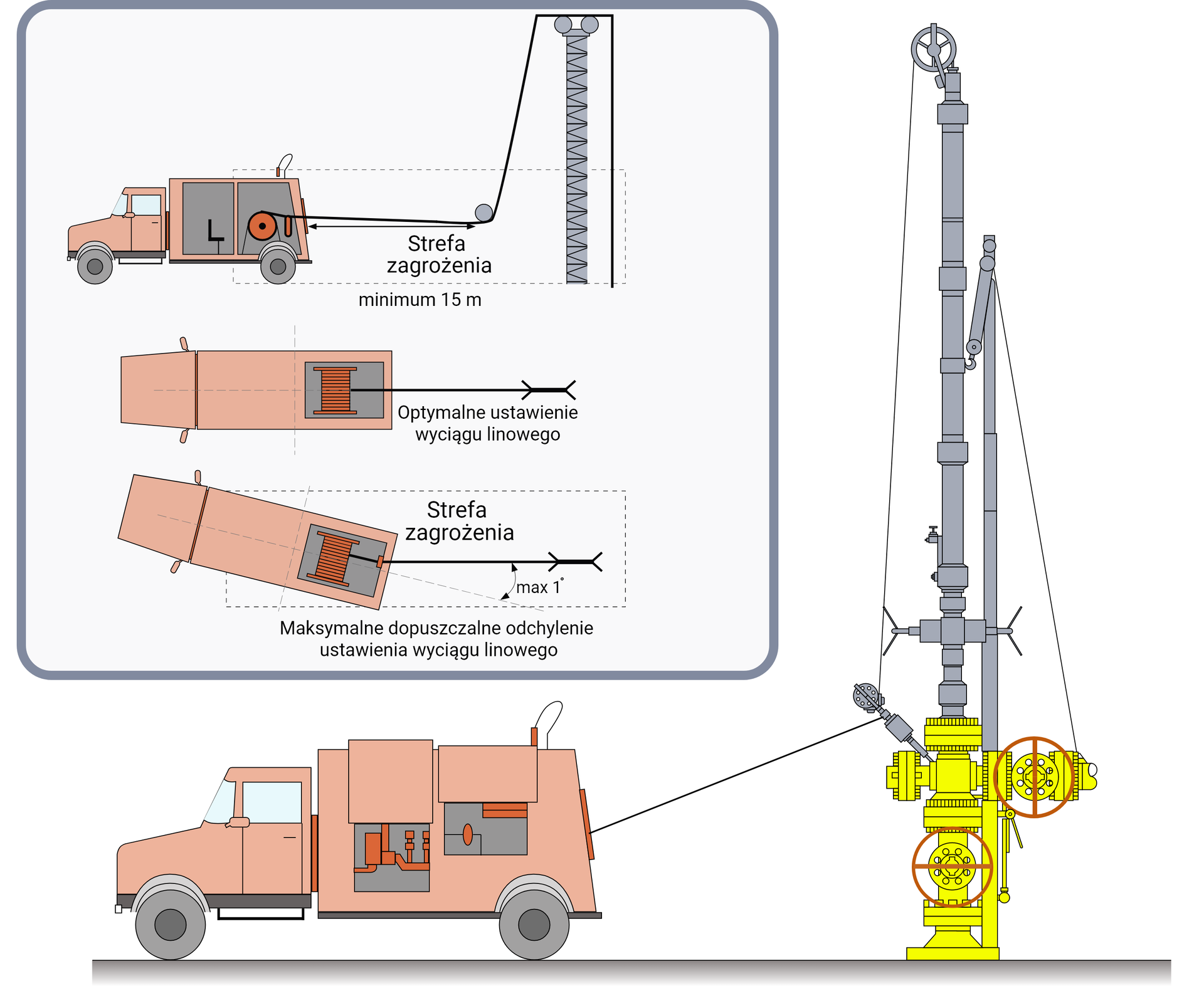

Na zdjęciu przedstawiono ustawienie wyciągu linowego względem głowicy. Zdjęcie składa się z dwóch grafik. Po lewej stronie zdjęcia widoczna jest głowica eksploatacyjna z zamontowaną śluzą pomiarową na górze głowicy. Śluza pomiarowa jest w kształcie cienkiej podłużnej rury o orientacji pionowej. Na górze rury widoczny jest krążek liniowy. Na okrągły element nawinięta jest lina. Lina biegnie pionowo w dół przez dodatkowy krążek linowy umieszczony na głowicy prosto do samochodu stojącego po lewej stronie głowicy.
W lewym górnym rogu zdjęcia widoczne są grafiki pokazujące dokładne wytyczne ustawienia samochodu. Na górnej grafice widoczny jest samochód. Po prawej stronie samochodu widoczny jest śluza. Pomiędzy śluzą a samochodem jest krążnik. Od szczytu śluzy przez krążnik do wyciągarki w samochodzie biegnie lina. Pod liną znajduje się napis: Strefa zagrożenia. Minimum piętnaście metrów. Strefa jest oznaczona strzałką wskazującą odległość od dolnego krążnika do wyciągarki w samochodzie.
Na poniższej grafice widoczny jest samochód z wyciągarką który jest ustawiony w osi symetrii do śluzy pomiarowej. Lina biegnie po osi symetrii. Poniżej widoczny jest napis: optymalne ustawienie wyciągu linowego.
Na dolnej grafice widoczny jest samochód zaparkowany pod katem względem. Śluzy pomiarowej. Kąt zawarty pomiędzy osiem symetrii samochodu a lina biegnącą do krążnika wynosi maksymalnie jeden stopień. Poniżej widoczny jest opis: maksymalne dopuszczalne odchylenie ustawienia wyciągu linowego.

Zdjęcie numer $5$

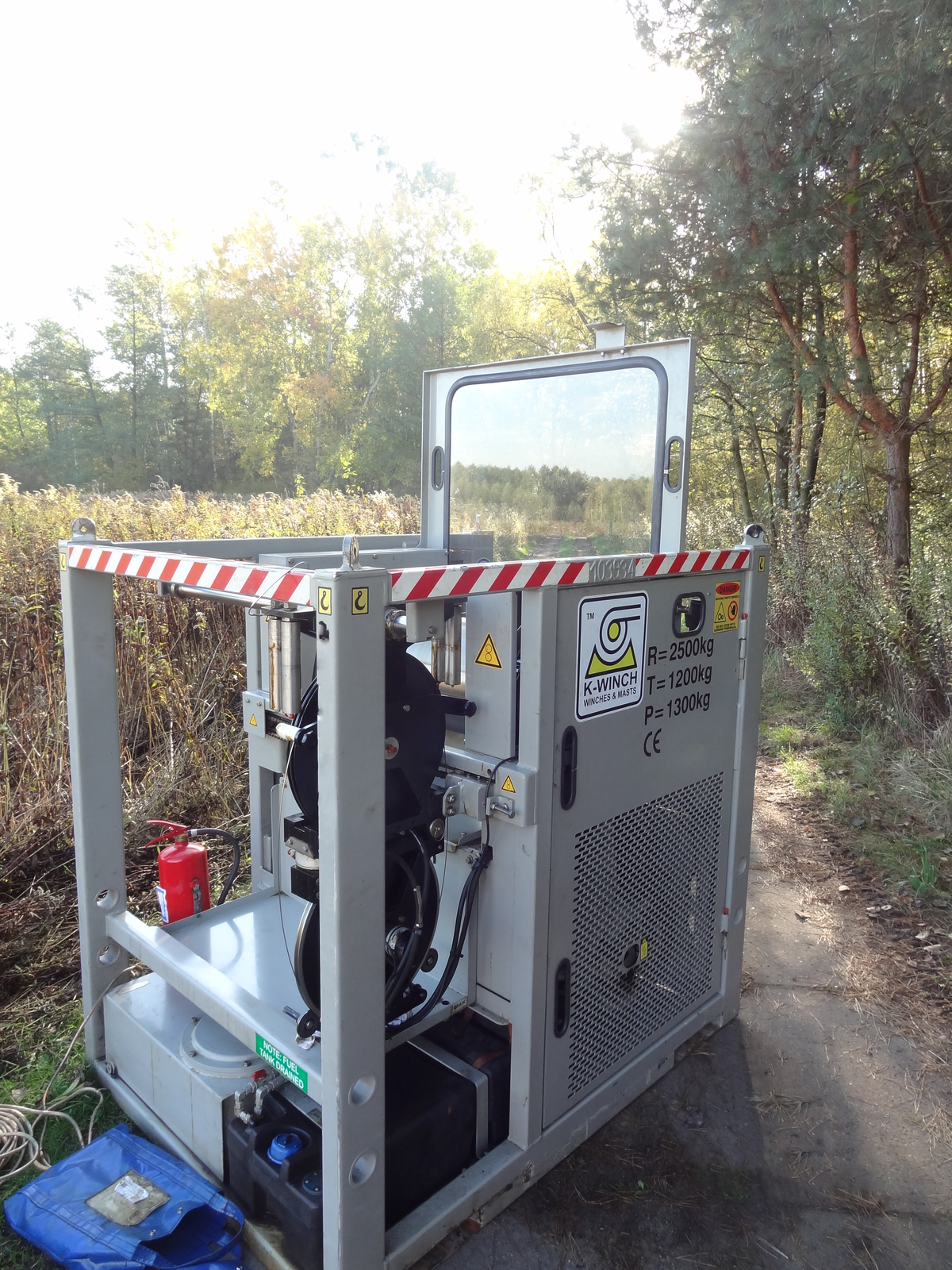

Na zdjęciu przedstawiono wyciąg linowy. Wyciąg linowy służy do zapuszczania przyrządów wykonujących pomiary w odwiercie.
Wyciąg linowy osadzony jest w szarej prostopadłościennej ramie. Tylna część ramy jest zabudowana. Na bocznej blasze widoczne są otwory do wentylacji. Na górze znajdują się nalepki ostrzegawcze oraz opisy er równa się dwa tysiące pięćset kilogramów, te równa się tysiąc dwieście kilogramów, pe równa się tysiąc trzysta kilogramów. Górna część ramy obklejona jest biało czerwonymi paskami. Wyciągarka postawiona jest w polu.

Zdjęcie numer $6$

Na zdjęciu przedstawiono wyciąg linowy. Wyciąg linowy służy do zapuszczania przyrządów wykonujących pomiary w odwiercie.
Wyciąg linowy osadzony jest w szarej prostopadłościennej ramie. Tylna część ramy jest zabudowana. W środku widać bęben na który nawijana jest lina. Na bocznej blasze widoczne są otwory do wentylacji. Na górze znajdują się nalepki ostrzegawcze oraz opisy er równa się dwa tysiące pięćset kilogramów, te równa się tysiąc dwieście kilogramów, pe równa się tysiąc trzysta kilogramów. Górna część ramy obklejona jest biało czerwonymi paskami. Na przodzie wyciągarki znajduje się panel sterujący. Panel składa się z okrągłych wskaźnikówi), czerwonego guzika, trzech wajch oraz dużego pokrętła. Panel jest oddzielony od bębna przeźroczystą przegrodą.
Wyciągarka postawiona jest w polu.

Zdjęcie numer $7$

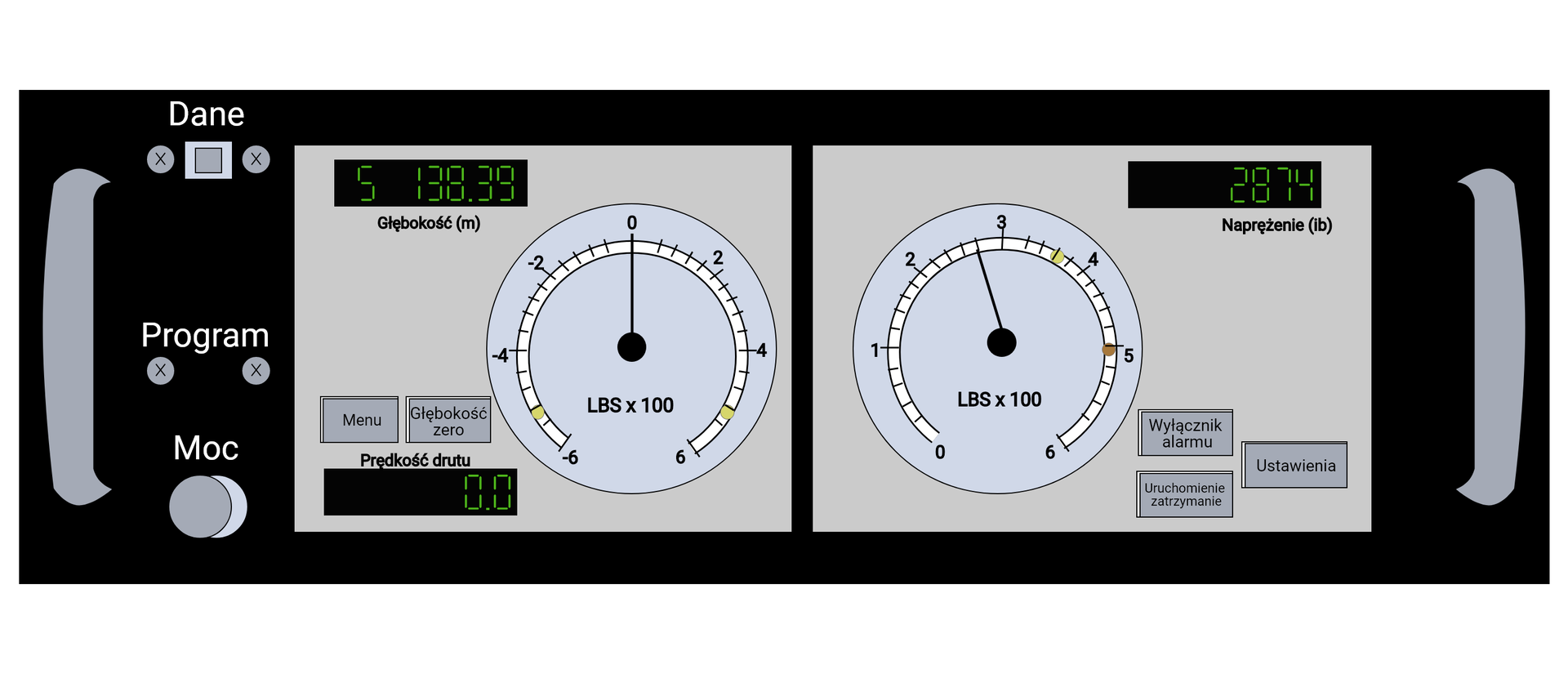

Na zdjęciu pokazano animowany panel rejestrujący wyciągu linowego. Wyciąg linowy służy do zapuszczania przyrządów wykonujących pomiary w odwiercie.
Rejestrator jest w kształcie prostokąta. Po lewej stronie rejestratora znajduje się przyciski: dane, program, moc. W centralnej części ekranu widoczne są dwa pola na których są umieszczone wskaźniki oraz przyciski. W lewym polu znajdują się dwa wskaźniki cyfrowe. W lewym górnym roku jest wskaźnik głębokości. Głębokość jest w metrach. W lewym dolnym roku umieszczony jest cyfrowy wskaźnik prędkości drutu. Pomiędzy znajdują się przyciski menu oraz głębokość zero. Obok przycisków znajduje się okrągły wskaźnik z zakresem od minus sześciu do sześciu. Na wskaźniku umieszczony jest napis lbs rzy sto. Wskazówka pokazuje wartość zero.
Na polu po prawej znajdują się dwa wskaźniki oraz trzy przyciski. Po lewej stronie umieszczony jest duży okrągły wskaźnik. Zakres na wskaźniku jest od minus sześciu do sześciu. Na wskaźniku umieszczony jest napis lbs rzy sto. Wskazówka pokazuje wartość dwa i osiem dziesiątych. W prawym górnym roku widoczny jest wskaźnik cyfrowy pokazujący naprężenie. Naprężenie jest w funtach. W prawym dolnym rogu pola umieszczone są przyciski: wyłącznik alarmu, ustawienia, uruchomienie zatrzymanie.

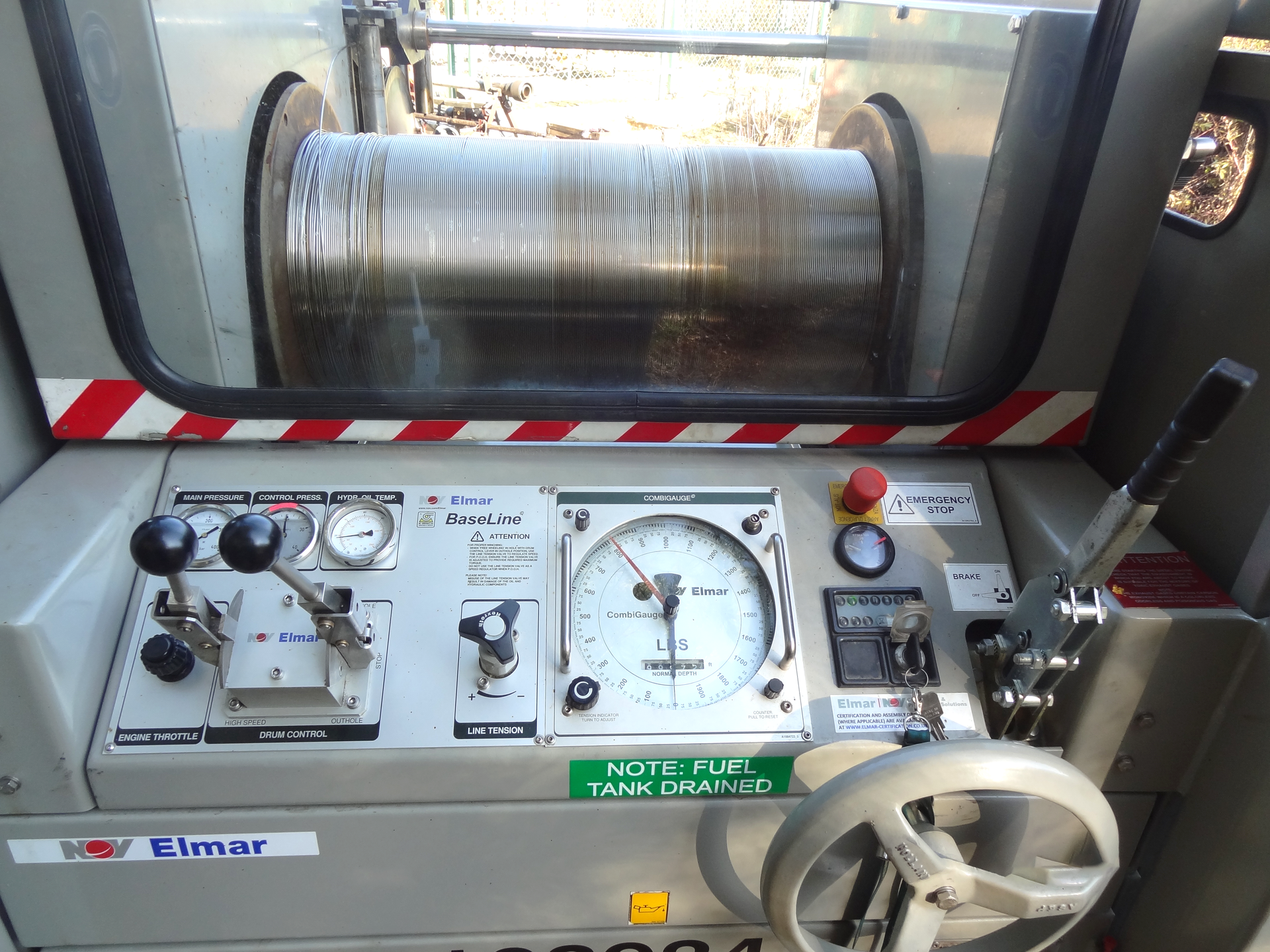

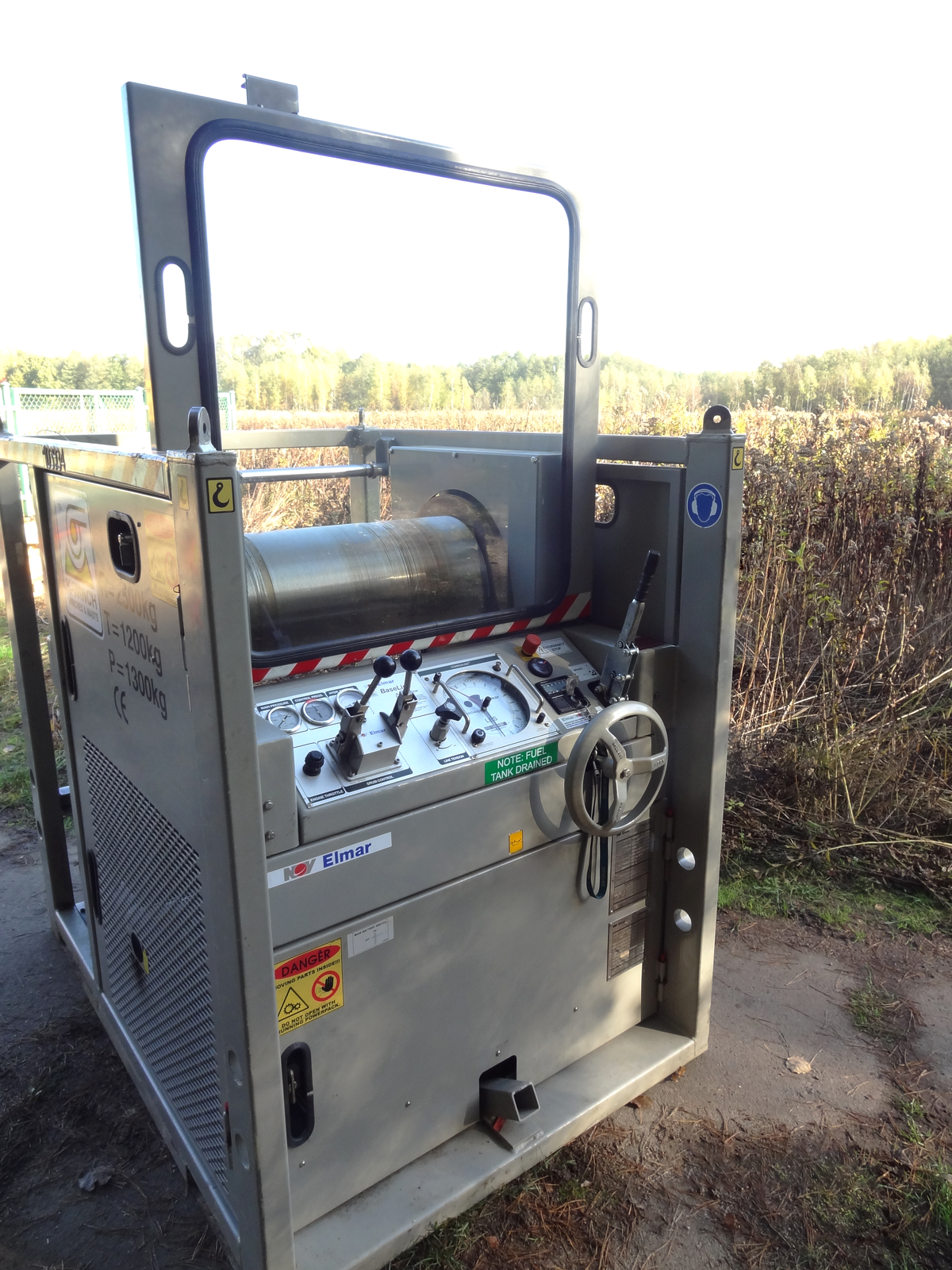

Zdjęcie numer $8$

Na zdjęciu przedstawiono panel sterujący wyciągu liniowego. Wyciąg linowy służy do zapuszczania przyrządów wykonujących pomiary w odwiercie.
W górnej części zdjęcia znajduje się bęben na który nawinięta jest linia. Bęben zamontowany jest za przeźroczystą przegrodą. Przed przegrodą umieszczony jest panel sterujący. Lewej strony panelu znajduje się duża wajcha z czarną rączką. Opisana jest ona jako break. Obok znajduje się czerwony przycisk emergency stop, włącznik wyciągarki oraz duże pokrętło. Włącznik ma stacyjkę. W stacyjce włożony jest kluczyk. Na środku panelu zamontowany jest duży wskaźnik. Na okrągłej tarczy skaźnika znajdują się wskazówki. Pod wskaźnikiem umieszczono opis: nute: fuel tank drained. Po lewej stronie wskaźnika widoczne jest pokrętło w kształcie kurka. Pod pokrętłem umieszczono etykietę: line tension. Z lewej strony panelu umieszczone są trzy okrągłe wskaźniki , pokrętło oraz dwie dźwignie wychodzące z jednego układu. Elementy są odpowiednio opisane: main pressure, control pressure, hydr. of temperaturę, engine throttle, drum control.

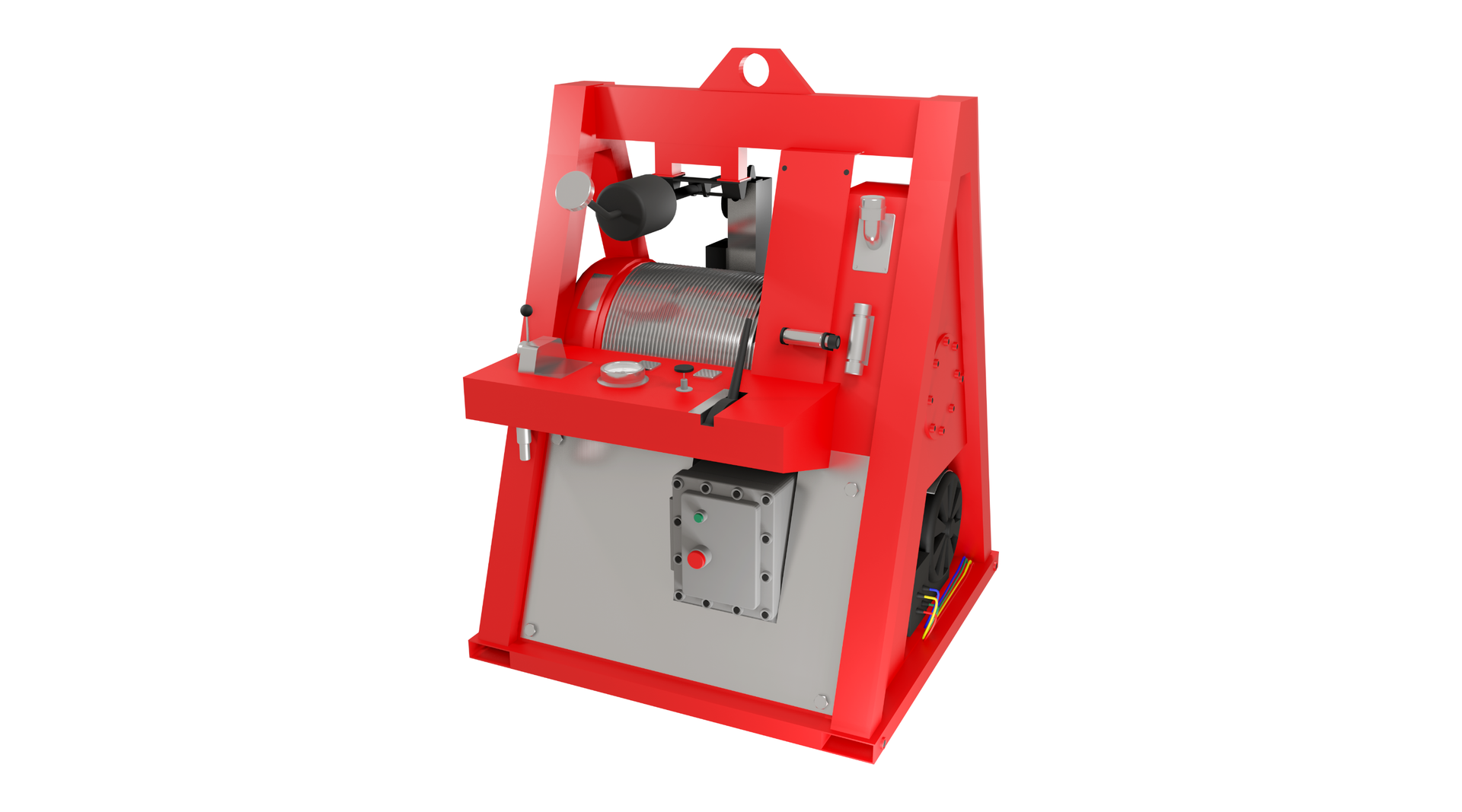

Zdjęcie numer $9$

Na zdjęciu przedstawiony jest czerwony kołowrót pomiarowy przenośny. Kołowrót pomiarowy przenośny służy to montażu sond pomiarowych na większych głębokościach w terenie. Kołowrót widoczny na zdjęciu znajduje się na prostokątnej podstawie. Rama składa się z dwóch trójkątów równoramiennych. Trójkąty połączone są belką u samej góry. Pomiędzy ramionami u dołu znajduje się czarna skrzynia z drzwiczkami z czerwoną rączką. Nad skrzynią widać wystający na zewnątrz panel z przyciskami i pokrętłami. Za nim umieszczona jest szpula z nawiniętym drutem. Pod belką znajduje się czarne ramię z walcem u końca. Na belce zamontowany jest uchwyt do przenoszenia.

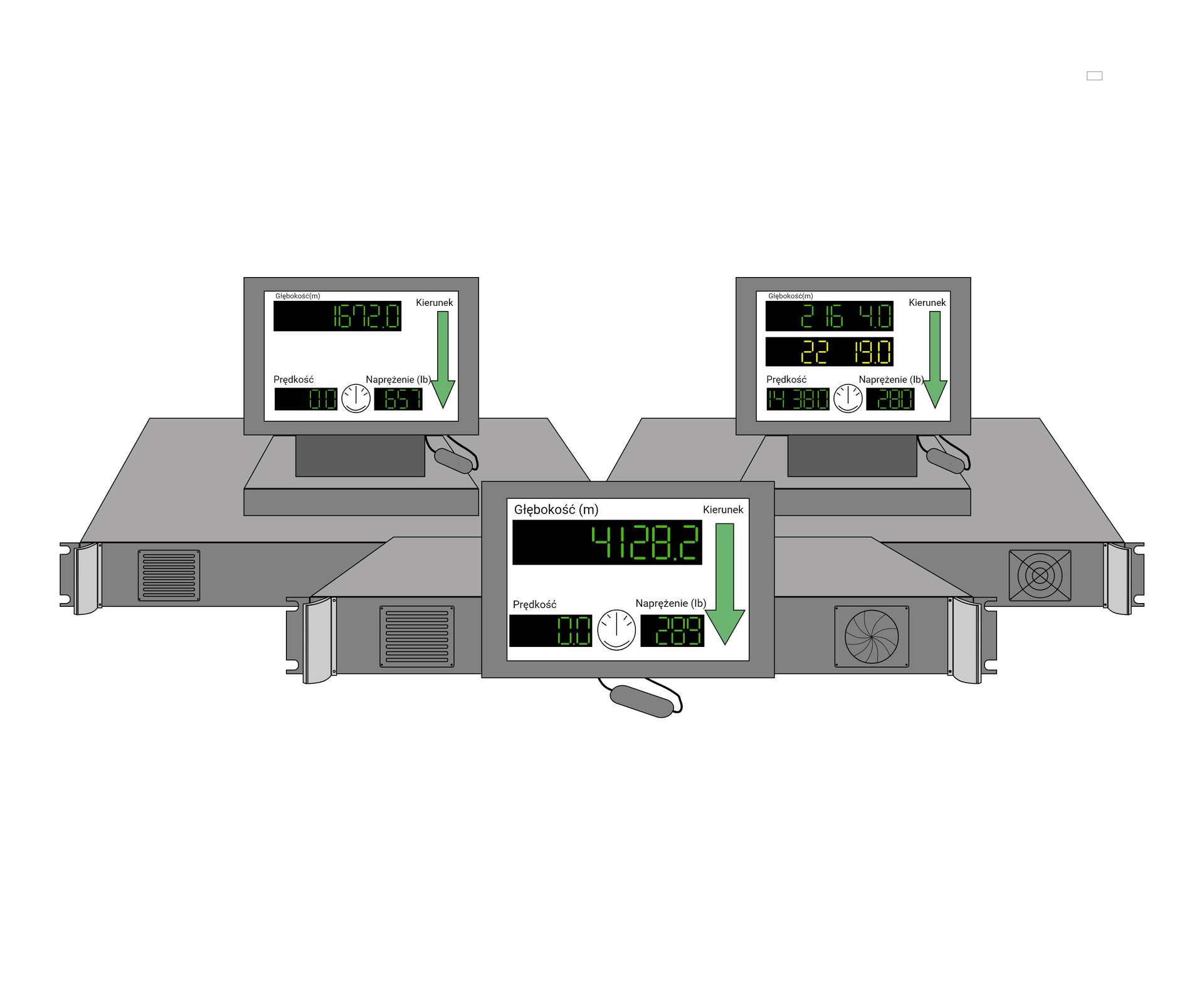

Zdjęcie numer $10$

Na zdjęciu pokazano animowany model rejestratora głębokości wyciągu linowego. Wyciąg linowy służy do zapuszczania przyrządów wykonujących pomiary w odwiercie. Rejestratory są to urządzenia które są na cienkiej prostopadłościennej obudowie komputerowej. Na obudowie umieszczone są ekrany. Urządzenia są rozmieszczone w szyku trójkątnym. Na ekranie urządzenia w lewym górnym rogu oraz w centralnej części znajdują się następujące pola: głębokość w metrach, prędkość, naprężenie w funtach, oraz kierunek w formie zielonej strzałki skierowanej w dół. Na polach wyświetlane są różne liczby. Na ekranie monitora z prawej strony znajdują się pola: głębokość (podwójne) w metrach, prędkość, naprężenie w funtach, oraz kierunek w formie zielonej strzałki skierowanej w dół.

Zdjęcie numer $11$

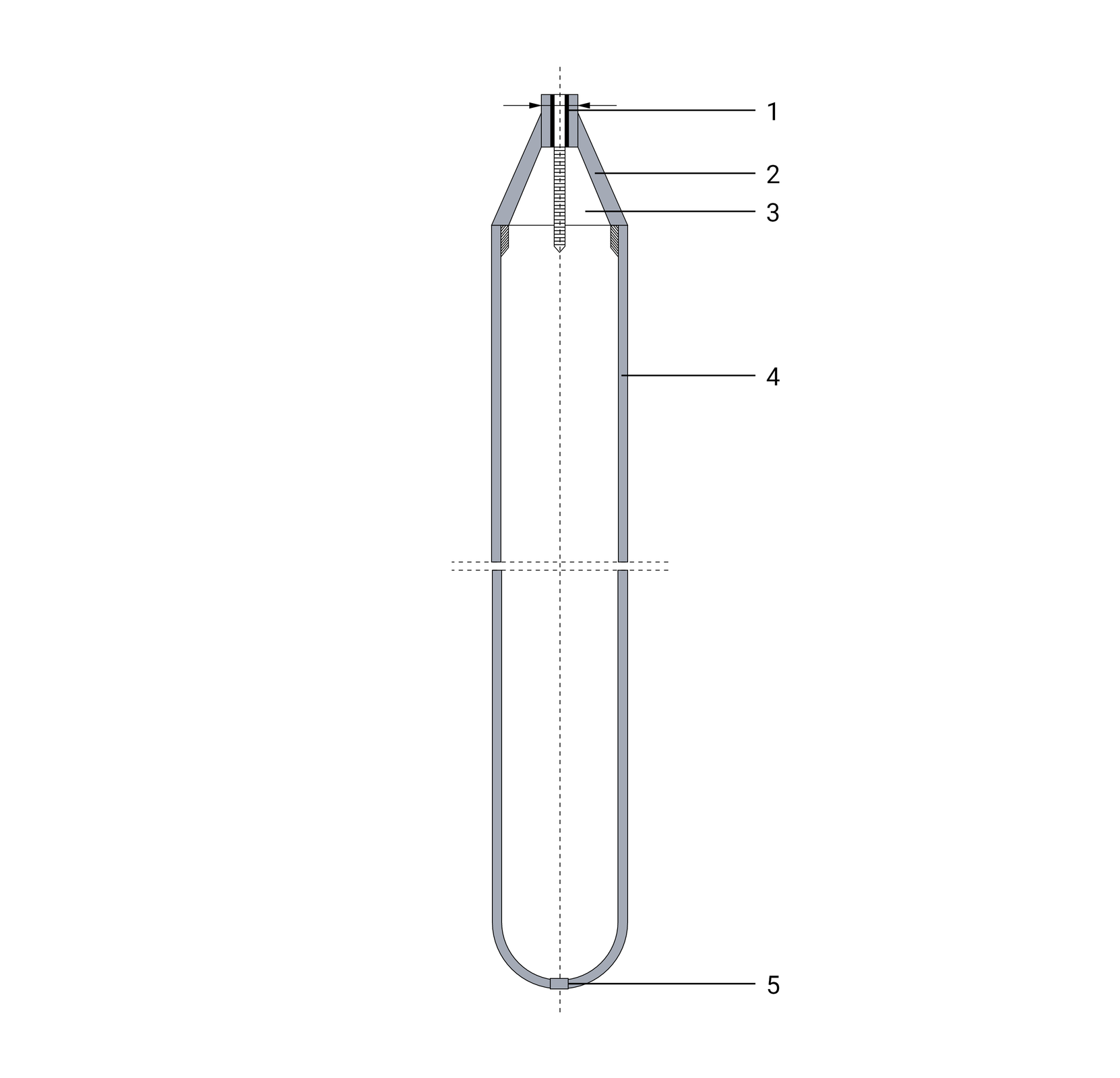

Na zdjęciu przedstawiono schemat łyżki pomiarowej. Łyżka pomiarowa służy do wyznaczania poziomu cieczy w odwiercie, wyznaczania granicy woda ropa i pobierania próbek cieczy z odwiertu.
Widoczna na rysunku łyżka ma kształt podłużnego prostokąta o zaokrąglonym prawym boku. Do lewego boku dołączony jest trójkątny kształt. Na wierzchołku trójkąta wykony jest otwór. Wewnętrzne ściany otworu są pogrubione na czarno. Przypisano im numer jeden czyli łącznik do linki pomiarowej. Górna część ściany łyżki znajdująca się w trójkątnym obszarze oznaczona jest cyfrą dwa czyli wspornikiem łącznika Wewnętrzy obszar w obszarze trójkątnym jest oznaczony cyfrą trzy oznaczającym okno wlotowe płynu złożowego.
Przedstawione na schemacie urządzenie składa się ze ścianki wewnętrznej i zewnętrznej. Ściana łyżki oznaczona jest cyfrą cztery.
Przez łyżkę przeprowadzona jest przerywana pozioma linia. Linia oznacza oś symetrii. W połowie długości łyżki widoczne są dwie przerywane pionowe linie. Linie są względem siebie równoległe. Są to lnie wskazujące, że jest to częściowy szkic powtarzalnych elementów łyżki.<brNa dnie łyżki widoczny jest otwór. Oznaczony jest on cyfrą pięć. Jest to otwór spustowy płynu złożowego.

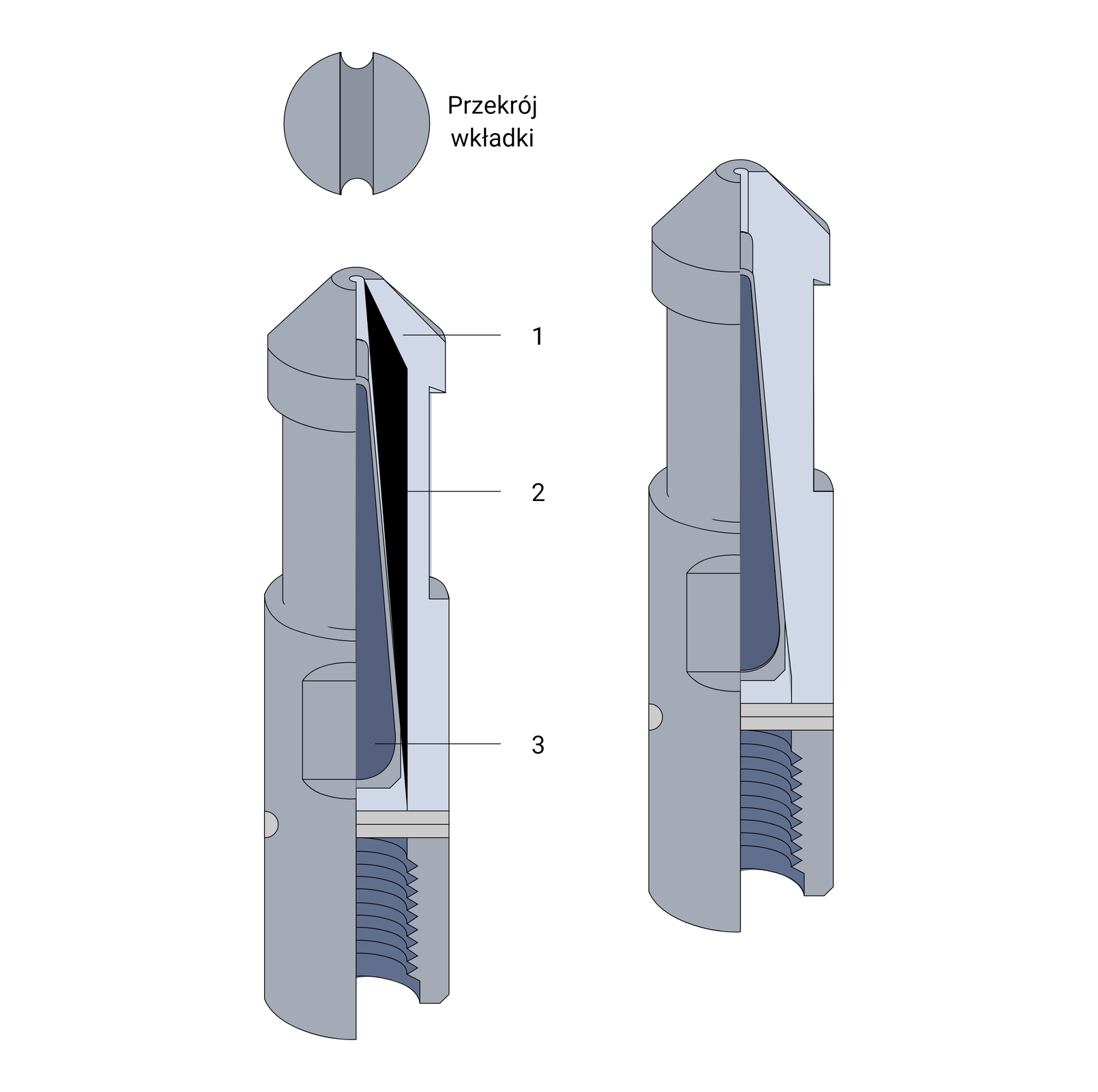

Zdjęcie numer $12$

Na zdjęciu przedstawiono dwa schematy pasterki oraz jeden przekrój wkładki. Pasterka to łącznik do uchwycenia liny.
Pasterka widoczna po lewej stronie jest przedstawiona w formie częściowego przekroju. Z wyglądu jest ona zbliżona do kołka rozporowego. W środku umieszczony jest element o kształcie gruszki. Na przekroju ściany bocznej narysowany jest czarny czterokątny kształt. Przekrój ściany bocznej oznaczony jest cyfrą jeden. Czarny element cyfrą dwa, a gruszkowany element w środku cyfrą trzy.
Podstawa pasterki ma wykonane połączenie gwintowane.
Pasterka widoczna po prawej stronie jest przedstawiona w formie częściowego przekroju. Z wyglądu jest ona zbliżona do kołka rozporowego. W środku umieszczony jest element o kształcie gruszki.
Podstawa pasterki ma wykonane połączenie gwintowane.
W lewym górnym rogu widoczny jest przekrój wkładki. Przekrój wkładki jest o kształcie okręgu. W centralnej jego części znajduje się żłobienie. Górna i dolna część żłobienia jest wyfrezowana w kształcie półokręgu.

Zdjęcie numer $13$

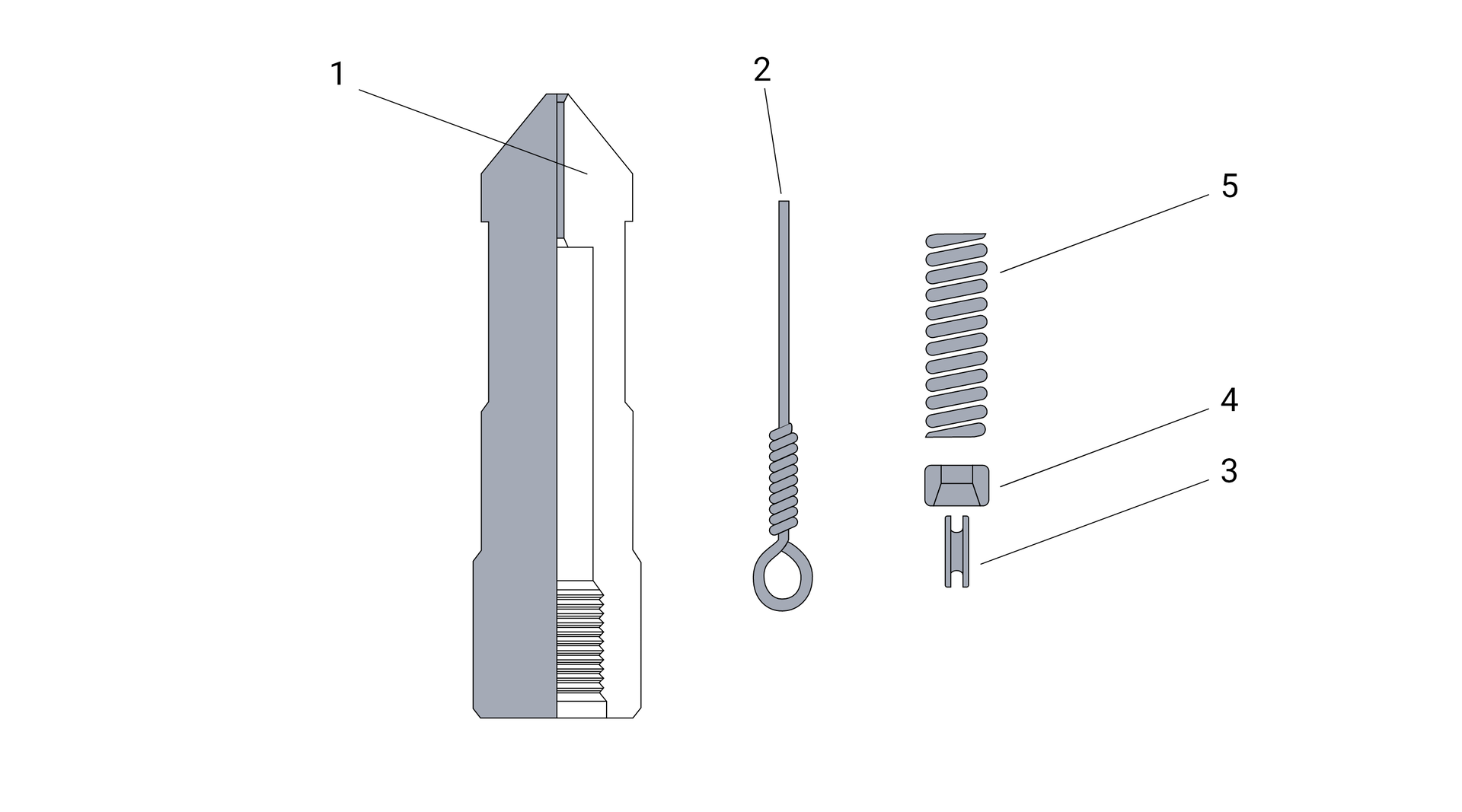

Na zdjęciu przedstawiono schemat pasterki typu Knot stylewraz z jej elementami składowymi. Pasterka to łącznik do uchwycenia liny.
Pasterka widoczna po lewej stronie ma kształt pionowego podłużnego prostokąta na którego górnej krawędzi widoczny jest trójkątny kształt. Element ten zbliżony jest wyglądem do półprzekroju kołka rozporowego. W środku, element jest pusty. Na dole elementu widoczne są wycięte rowki na połączenie gwintowe. U samej góry elementu znajduje się bardzo wąska przestrzeń. Na górze pasterki znajduje się cyfra jeden oznaczająca obudowę.
Obok umieszczony jest cienki podłużny element. Jest to drut ułożony w orientacji pionowej. Na dole drutu widać pętelkę. Drut następnie zawija się wzdłuż pionowo ułożonej części. Drut jest opisany cyfrą dwa oznaczającą węzeł drutu. Po prawej stronie widoczny jest element, który składa się ze sprężyny, prostokąta z otworem w kształcie walca, stożka oraz części przedstawionej jako dwa prostokąty połączone ze sobą łukami. Sprężyna oznaczona jest cyfrą trzy oznaczającą szpulkę na węzeł drutu. Prostokąt opisany jest cyfrą cztery. Jest to tuleja pozycjonująca. Prostokąty połączone ze sobą oznaczone są cyfrą pięć czyli sprężyną.

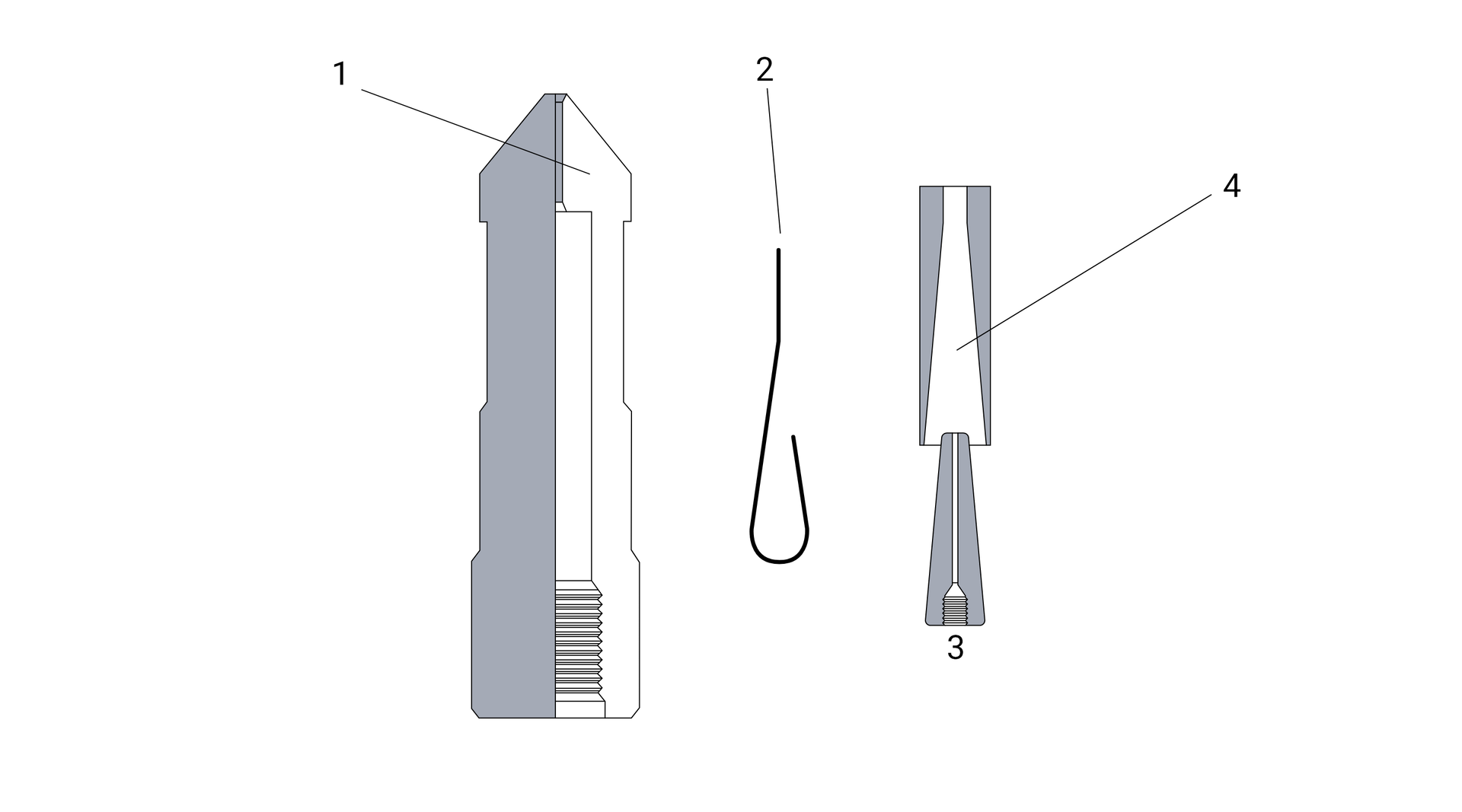

Zdjęcie numer $14$

Na zdjęciu przedstawiono schemat pasterki typu No‑knot stylewraz z jej elementami składowymi. Pasterka to łącznik do uchwycenia liny.
Pasterka widoczna po lewej stronie ma kształt pionowego podłużnego prostokąta na którego górnej krawędzi widoczny jest trójkątny kształt. Element ten zbliżony jest wyglądem do półprzekroju kołka rozporowego. W środku, element jest pusty. Na dole elementu widoczne są wycięte rowki na połączenie gwintowe. U samej góry elementu znajduje się bardzo wąska przestrzeń. Na górze pasterki znajduje się cyfra jeden oznaczająca obudowę.
Obok umieszczony jest cienki podłużny element. Jest to drut ułożony w orientacji pionowej. Na dole drutu widać haczyk. Drut jest opisany cyfrą dwa oznaczającą węzeł drutu. Po prawej stronie widoczny jest element, który składa się ze sprężyny, prostokąta z otworem w kształcie walca, stożka oraz części przedstawionej jako dwa prostokąty połączone ze sobą łukami. Sprężyna oznaczona jest cyfrą trzy oznaczającą szpulkę na węzeł drutu. Po prawej stronie znajduje się prostokątny element z otworem w kształcie rozszerzającego się ku dołowi stożka. Pod prostokątem znajduje się trapez. Trapez posiada wąski pionowy otwór. Zakończony on jest dodatkowym otworem z wyciętymi rowkami na połączenie gwintowe. Górna cześć elementu oznaczona jest cyfrą cztery czyli rękawem. Dolna część cyfrą trzy czyli klinem.

Zdjęcie numer $15$

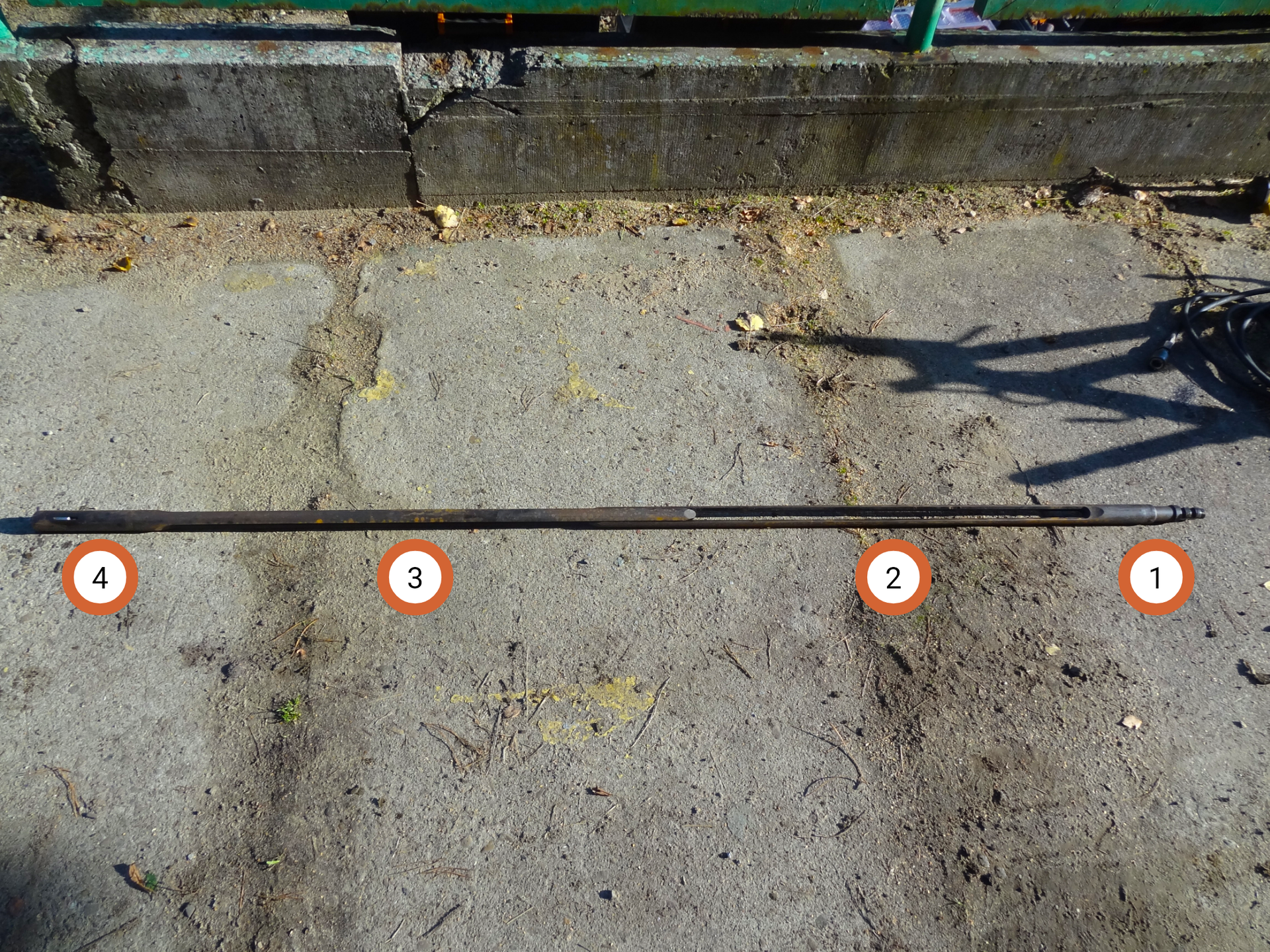

Na zdjęciu przedstawiono nożyce mechaniczne. Nożyce to element przewodu wiertniczego, mający za zadanie wywołanie w przewodzie udarów w górę lub w dół.
Widoczne na zdjęciu nożyce są w kształcie cienkiej podłużnej rury. W dolnej połowie nożyc wycięty jest otwór. Otwór jest o kształcie prostokąta z zaokrąglonymi krótszymi bokami. Z prawej strony, nożyce zwężają się na końcu. Oznaczone w tym fragmencie są cyfrą jeden. Jest to łącznik górny. Pod wyciętym otworem umieszczona jest cyfra dwa. Jest to Odcinek górny. W górnej części nożyc znajduje się cyfra trzy. Jest to odcinek dolny. Na końcu z lewej strony umieszczona jest cyfra cztery oznaczająca łącznik dolny.
Nożyce leżą na betonie.

Zdjęcie numer $16$

Na zdjęciu przedstawiono nożyce mechaniczne. Nożyce to element przewodu wiertniczego, mający za zadanie wywołanie w przewodzie udarów w górę lub w dół.
Nożyce są o kształcie cienkiej podłużnej rury. W centralnej części zdjęcia znajduje się miejsce połączenia nożyc. Połowa nożyc po prawej stronie jest w formie podłużnego kształtu o przekroju ćwierć księżyca. Miejsce pomiędzy dwoma przekrojami jest puste. Nożyce leżą na posadce wykonanej z betonu.

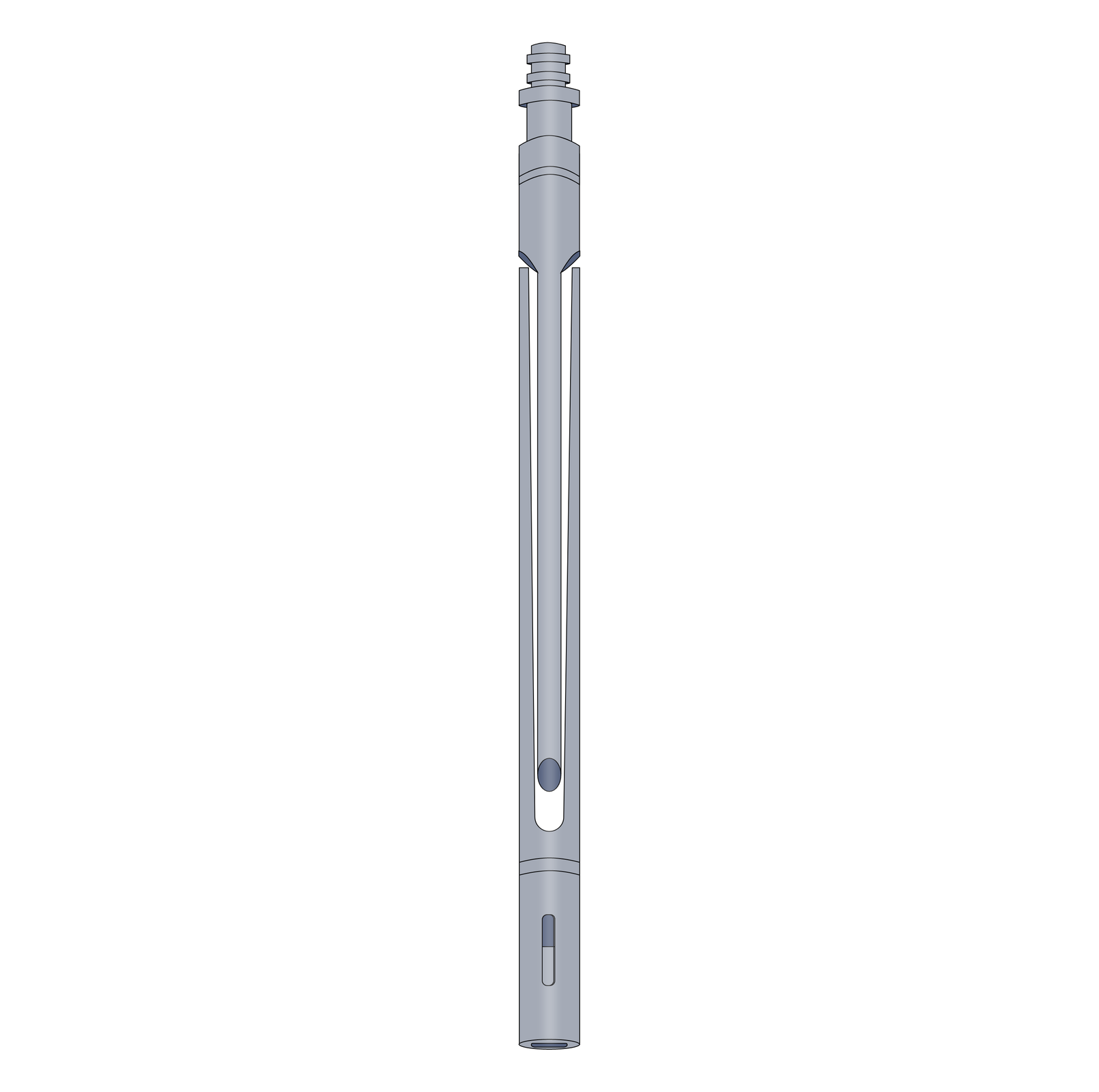

Zdjęcie numer $17$

Na zdjęciu przedstawiono animowane nożyce mechaniczne. Nożyce to element przewodu wiertniczego, mający za zadanie wywołanie w przewodzie udarów w górę lub w dół.
Widoczne na zdjęciu nożyce są w kształcie długiej cienkiej rury o orientacji pionowej. W dolnej części nożyc widoczny jest otwór w którym znajduje się gwint. W centralnej części nożyce podzielone są na dwie części przybierając formę klucza i zamka. Z górnej części nożyc, od góry nożyc biegnie cienki podłużny element o kształcie cylindra. Element ten znajduje się pomiędzy dwoma podłużnymi ścianami odchodzącymi od podstawy nożyc. Widoczny otwór w ścianach bocznych nożyc jest o kształcie cienkiego podłużnego prostokąta. Otwór ma zaokrąglone krótsze boki.

Zdjęcie numer $18$

Na zdjęciu widać łącznik poszczególnych sekcji śluz. Łącznik pełni funkcję łącznikową pomiędzy głowicą odwiertu, a śluzą.
Widoczny na zdjęciu łącznik jest o kształcie wychodzących z siebie kolejnych elementów o kształcie cylindra. Ostatni element cylindryczny jest najszerszy. Na elemencie widoczne jest połączenie gwintowane.
W tle zdjęcia widać kabel leżący na ziemi.

Zdjęcie numer $19$

Na zdjęciu widać kółka do śluzy. Kółka są to elementy umożliwiające podnoszenie śluzy z podestu montażowego przy użyciu dźwigu.
W centralnej części zdjęcia znajdują się dwa niebieskie kółka. Koła połączone są podłużnym cylindrycznym elementem. Pomiędzy kołami widać cylindryczny stalowy element. Jest to najpewniej śluza. Po lewej stronie elementu znajduje się gwint.
Koła wraz z elementem znajdują się na podłożu gruntowym.

Zdjęcie numer $20$

Na zdjęciu widoczny jest łącznik poszczególnych sekcji śluz oraz kółka do śluzy. Łącznik pełni funkcję łącznikową pomiędzy głowicą odwiertu, a śluzą.
Po lewej stronie zdjęcia widoczny jest łącznik. Centralnym elementem łącznika jest cylindryczny element. Element wykonany jest ze stali. Po obu stronach elementu znajdują się kolejne cylindryczne elementy o mniejszej średnicy. Na końcu cylindrycznego elementu widocznego z prawej strony znajduje się uszczelka. Całość elementu jest zbliżona wyglądem do kija teleskopowego.
Po prawej stronie zdjęcia za łącznikiem znajdują się kółka do śluzy. Niebieskie koła połączone są podłużnym cylindrycznym elementem. Pomiędzy kołami widać cylindryczny stalowy element. Jest to najpewniej śluza. Po lewej stronie elementu znajduje się gwint.

Zdjęcie numer $21$

Na zdjęciu widoczny jest obciążnik. Obciążnik jest w kształcie cienkiej podłużnej rury. Obciążnik znajduje się na specjalnym stojaku. Stojak ma ramę trójkątną. Dolna rama stojaka jest połączona czterema poprzeczkami. Poprzeczki mają kształt prostopadłościanu. Na bokach trójkątnej ramy widoczne są elementy o kształcie haków. Na hakach umieszczony jest obciążnik.

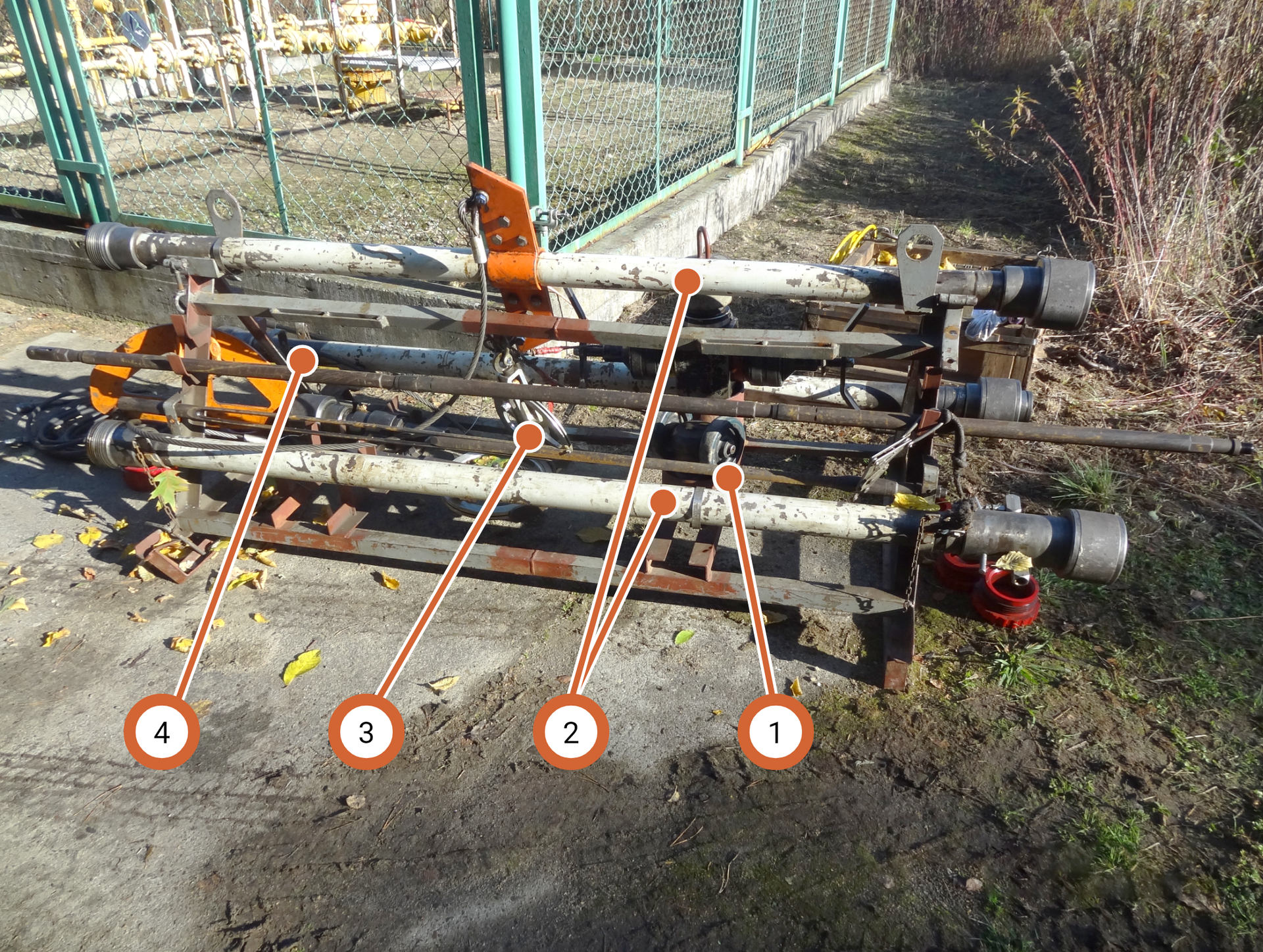

Zdjęcie numer $22$

Na zdjęciu widoczny jest zestaw narzędzi wykorzystywanych do prac podczas wykonywania pomiarów w odwiercie.
W centralnej części zdjęcia znajduje się stojak. Podstawa stojaka jest trójkąta. Dolna rama stojaka jest w kształcie prostokąta. Na krawędziach bocznych trójkątnej ramy umieszczone są haczyki. Na haczykach znajdują się poszczególne narzędzia. Wszystkie narzędzia są o kształcie podłużnych rur o różnej średnicy. Na dole i górze znajduje stojaka widoczna jest biała rura opisana cyfrą dwa. Jest to odcinek śluzy pomiarowej. Nad nim widoczny jest cienki podłużny element o zaostrzonym prawym boku. Są to nożyce oznaczone cyfrą jeden. Za nimi widoczne jest stalowy okrąg. Okrąg ma wewnętrzy frez. Jest to krążek linowy opisany cyfrą trzy. Powyżej umieszczony jest cienki podłużny pręt opisany cyfrą cztery. Jest to obciążnik.
W tle zdjęcia widać głowicę eksploatacyjną. Głowica jest wygrodzona turkusowym płotem.

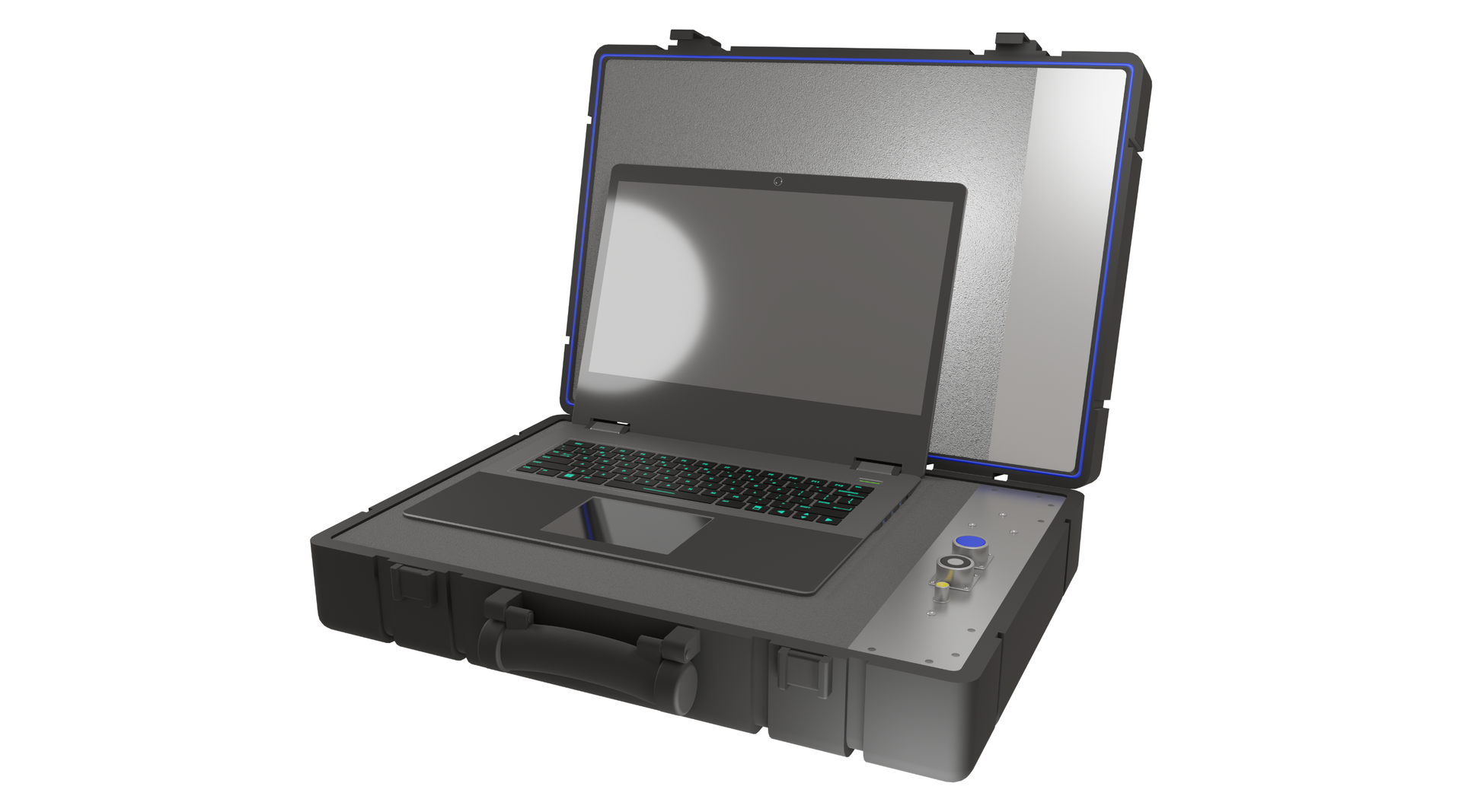

Zdjęcie numer $23$

Grafika przedstawia przykładowe urządzenie komputerowe przyrządów pomiarowych Well Analyzer. Urządzenie znajduje się w prostokątnym futerale. W futerale znajduje się również dopasowany laptop ze specjalistycznym oprogramowaniem. Po jego prawej stronie widać panel z przyciskami. Na panelu znajdują się również otwory wejściowe na wtyczki.

Zdjęcie numer $24$

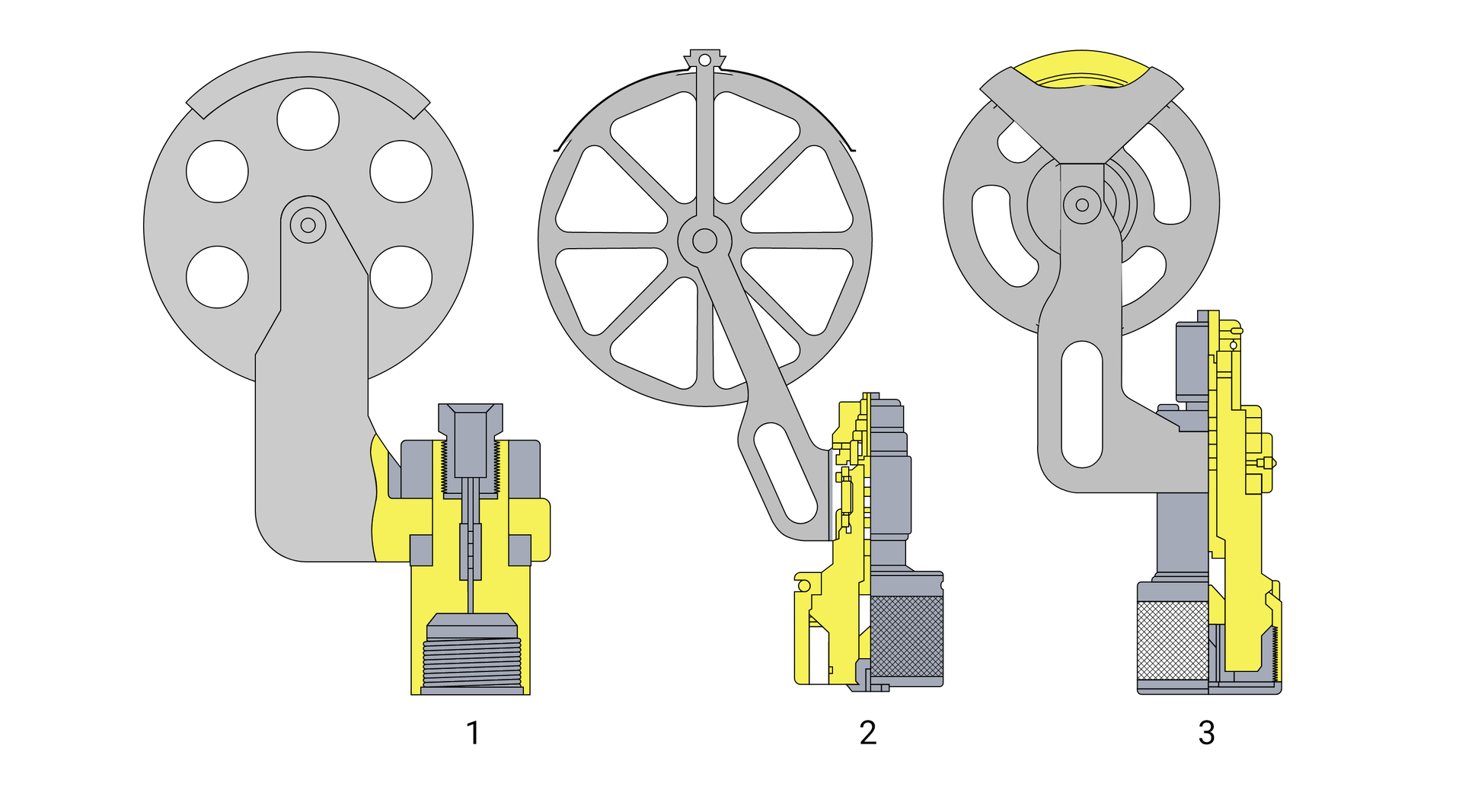

Na zdjęciu przedstawione są trzy różne krążki linowe z dławikiem. Krążek linowy to element osprzętu wielu urządzeń dźwigowych, w postaci grubego talerza. Najczęściej wykonany jest on z metalu osadzonego na łożyskach tocznych lub ślizgowych na osi. Na obwodzie krążka znajduje się rowek linowy zapobiegający ześlizgiwaniu się liny.
Pierwszy krążek składa się z głowiczki w kształcie prostokąta. W środku głowiczki znajduje się otwór z wyciętymi rowkami na połączenie gwintowe. Podstawa krążka połączona jest z głowiczką za pomocą czterech czarnych śrub. Podstawa krążka jest w kształcie bumeranga. W górnej części podstawy przymocowany jest krążek. Krążek to koło z sześcioma okrągłymi otworami. U samej góry znajduje się osłonka przylegająca do koła. Drugi krążek składa się z głowiczki złożonej z dwóch prostokątów. Jednego ułożonego na drugim. Wewnątrz dolnego prostokąta znajduje się siateczka. Na zewnątrz prostokątów znajdują się małe złączenia. Z górnego prostokąta wystaje ramię z owalnym otworem na końcu, którego znajduje się krążek. Krążek to koło z ośmioma trójkątnymi otworami. U samej góry znajduje się osłonka przylegająca do koła. Trzeci krążek składa się z głowiczki złożonej z trzech prostokątów. Jednego ułożonego na drugim. Wewnątrz dolnego prostokąta znajduje się siateczka. Na zewnątrz prostokątów znajdują się małe złączenia. Podstawa krążka połączona jest z głowiczką za pomocą czarnych śrub. Podstawa krążka jest w kształcie bumeranga z owalnym otworem. W górnej części podstawy przymocowany jest krążek. Krążek to koło z czterema owalnymi otworami. U samej góry znajduje się osłonka, która połączona jest z podstawą.

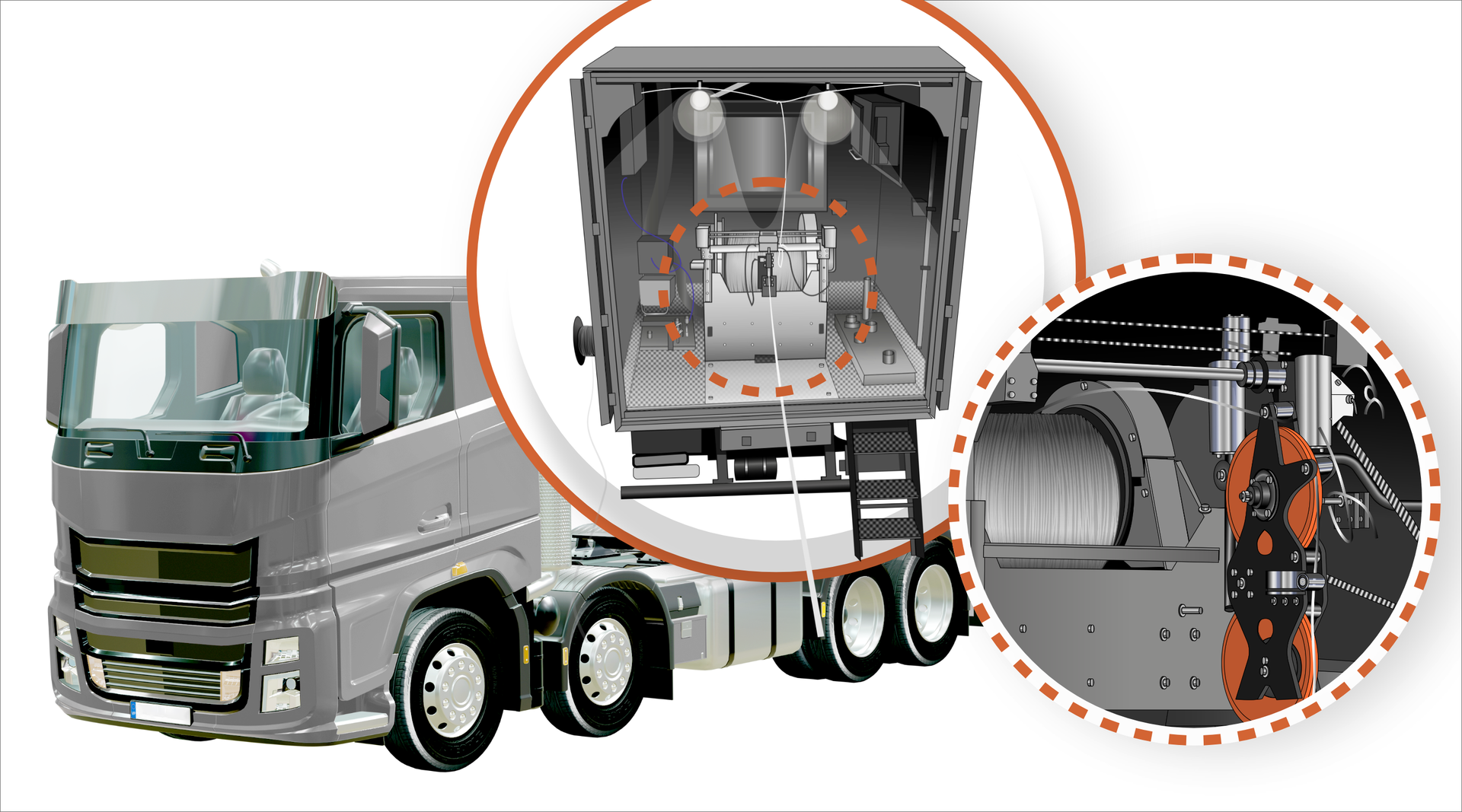

Zdjęcie numer $25$

Na zdjęciu przedstawiono trzy grafiki kołowrotu pomiarowego przewoźnego zabudowanego oraz szpuli z liną stalową kołowrotu pomiarowego z nawijarką.
Po lewej stronie zdjęcia widoczny jest ciągnik samochodowy. Ciągnik samochodowy ma z jednej strony cztery opony.
Po prawej stronie zdjęcia pokazane jest zbliżenie na nawijarkę. W centralnej części zdjęcia znajduje się walec. Na walcu nawinięta jest lina. Po prawej stronie walca umieszczone są dwa pomarańczowe kołowroty. Kołowroty są okrągłe. Kołowroty znajdują się jeden nad drugim. Kołowroty są osadzone w czarnej obudowie.
W centralnej części zdjęcia pokazana jest zabudowa w której znajduje się szpula z liną. Centralnym elementem jest walec na który nawinięta jest lina. Nad kołowrotem znajduje się cienki poprzeczny cylindryczny element. Szpula z liną jest zaznaczona w pomarańczowym okręgu. Okrąg jest narysowany przerywaną linią. Szpula wraz z liną znajdują się w obudowie. Obudowa jest w kształcie prostopadłościanu. Do obudowy prowadza trzy stopnie.

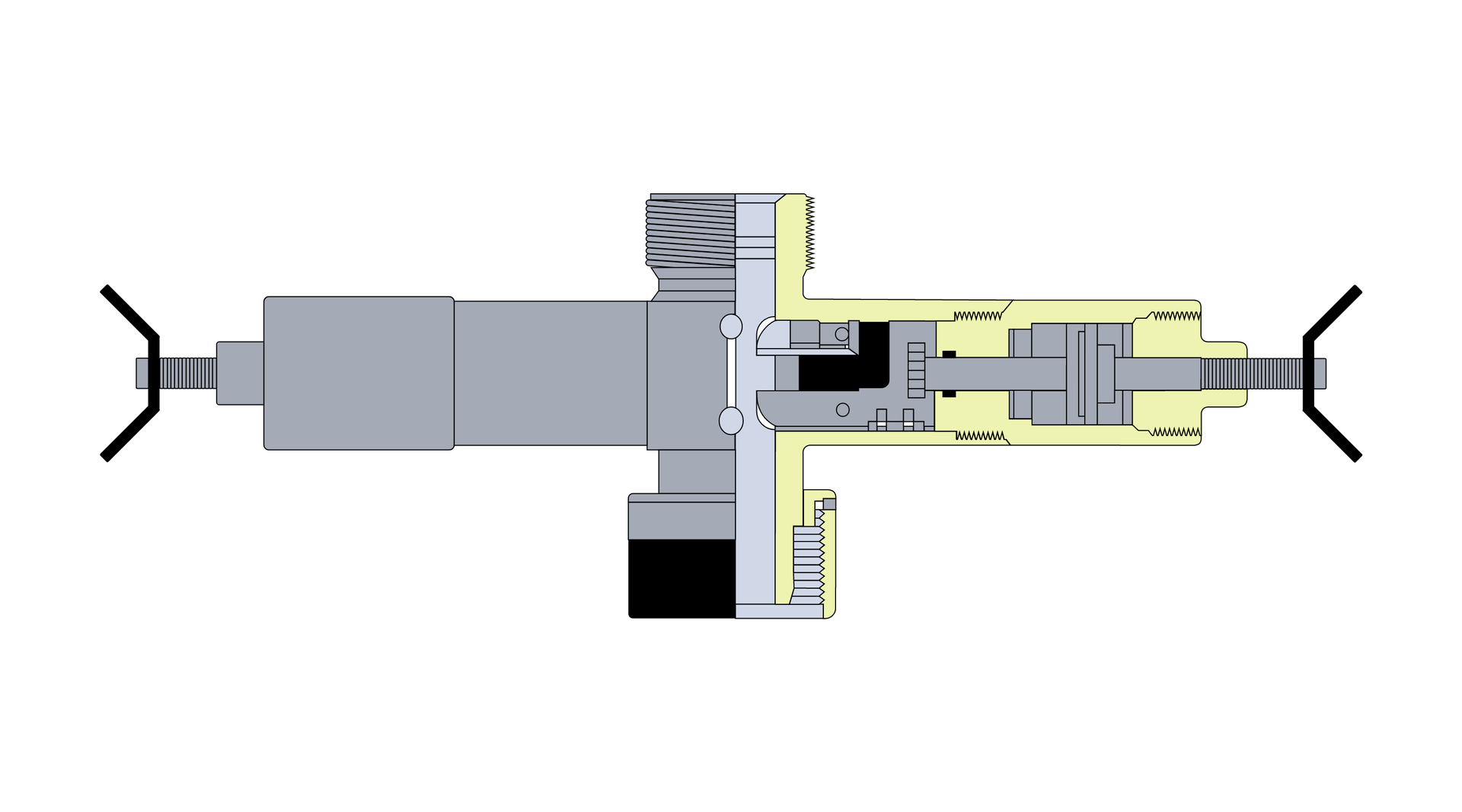

Zdjęcie numer $26$

Na zdjęciu widoczny jest animowany schemat prewentera pojedynczego hydraulicznego. Prewenter jest urządzeniem zabezpieczającym służącym do awaryjnego zamknięcia wylotu odwiertu. Zamknięcie może nastąpić nawet w sytuacji gdy w odwiercie znajdują się przyrządy pomiarowe.
Prewenter jest zbliżony kształtem do krzyża. Prawa część prewentera jest pokazana w przekroju.
N końcu prawego i lewego ramienia znajdują się pokrętła osadzone na długich cylindrycznych gwintowanych elementach. Ramiona prewentera są w formie dwóch prostokątów. Zewnętrzne prostokąty są z każdej strony szersze od wewnętrznych. W przekroju widać elementy zaworu. W centralnej części widać długi cylindryczny element zakończony gwintem. Na końcu elementu osadzone jest pokrętło. W połowie długości elementu widać prostokątne kształty. Na zewnętrznych wierzchołkach od strony zewnętrznych krawędzi ramienia prewentera widoczne są sprężynki. Sprężyki są narysowane w formie wężyków. Sprężyki łączą zewnętrzną krawędź z wierzchołkiem elementu. Koniec cylindrycznego elementu od strony środka prewentera dochodzi do elementu o kształcie L. Z wierzchołków podstawy elementu odchodzą sprężyny. Sprężyny w formie wężyka łączą wierzchołki ze ścianami bocznymi ramienia prewentera. Środek elementu jest zaznaczony na czarno. Środek jest o kształcie zbliżonym do litery L. Wypełnienie uzupełnia element o kształcie prostokąta.
Pionowe ramię prewentera stanowi w przekroju cylindryczna rura. Górna cześć, górnego ramienia jest gwintowana.
W centralnej części prewentera widać dwa okręgi połączone białym prostokątem.

Zdjęcie numer $27$

Na zdjęciu widoczny jest animowany schemat prewentera pojedynczego ręcznego. Prewenter jest urządzeniem zabezpieczającym służącym do awaryjnego zamknięcia wylotu odwiertu. Zamknięcie może nastąpić nawet w sytuacji gdy w odwiercie znajdują się przyrządy pomiarowe.
Prewenter jest zbliżony kształtem do krzyża. Prawa część prewentera jest pokazana w przekroju.
N końcu prawego i lewego ramienia znajdują się pokrętła osadzone na długich cylindrycznych gwintowanych elementach. Ramiona prewentera są w formie prostokątów. W centralnej części widać długi cylindryczny element zakończony gwintem. Na końcu elementu osadzone jest pokrętło. W połowie długości elementu widać prostokątne kształty. Na zewnętrznych wierzchołkach od strony zewnętrznych krawędzi ramienia prewentera widoczne są czarne proste. Proste łączą zewnętrzną krawędź z wierzchołkiem elementu. Koniec cylindrycznego elementu od strony środka prewentera dochodzi do elementy o kształcie L. Środek elementu jest zaznaczony na czarno. Środek jest również o kształcie zbliżonym do litery L. Wypełnienie uzupełnia element o kształcie prostokąta.
Pionowe ramię prewentera stanowi w przekroju cylindryczna rura. Górna cześć, górnego ramienia jest gwintowana.
W centralnej części prewentera widać dwa okręgi połączone białym prostokątem.

Zdjęcie numer $28$

Na zdjęciu widoczny jest animowany schemat prewentera podwójnego hydraulicznego. Prewenter jest urządzeniem zabezpieczającym służącym do awaryjnego zamknięcia wylotu odwiertu. Zamknięcie może nastąpić nawet w sytuacji gdy w odwiercie znajdują się przyrządy pomiarowe.
Prewenter jest zbliżony kształtem do litery H. Prawa część prewentera jest pokazana w przekroju.
N końcu dwóch prawych i dwóch lewych ramion znajdują się pokrętła osadzone na długich cylindrycznych gwintowanych elementach. Ramiona prewentera są w formie dwóch prostokątów. Zewnętrzne prostokąty są z każdej strony szersze od wewnętrznych. W przekroju widać elementy zaworu. W centralnej części widać długi cylindryczny element zakończony gwintem. Na końcu elementu osadzone jest pokrętło. W połowie długości elementu widać prostokątne kształty. Na zewnętrznych wierzchołkach od strony zewnętrznych krawędzi ramienia prewentera widoczne są sprężynki. Sprężyki są narysowane w formie wężyków. Sprężyki łączą zewnętrzną krawędź z wierzchołkiem elementu. Koniec cylindrycznego elementu od strony środka prewentera dochodzi do elementu o kształcie L. Z wierzchołków podstawy elementu odchodzą sprężyny. Sprężyny w formie wężyka łączą wierzchołki ze ścianami bocznymi ramienia prewentera. Środek elementu jest zaznaczony na czarno. Środek jest o kształcie zbliżonym do litery L. Wypełnienie uzupełnia element o kształcie prostokąta.
Pionowe ramię prewentera stanowi w przekroju cylindryczna rura. Górna cześć, górnego ramienia jest gwintowana.
W miejscach połączenia pionowego ramienia prewentera z poziomym widać dwa okręgi połączone białym prostokątem.

Zdjęcie numer $29$

Na zdjęciu widoczny jest animowany schemat prewentera potrójnego hydraulicznego. Prewenter jest urządzeniem zabezpieczającym służącym do awaryjnego zamknięcia wylotu odwiertu. Zamknięcie może nastąpić nawet w sytuacji gdy w odwiercie znajdują się przyrządy pomiarowe.
Prewenter jest zbliżony kształtem do płotu posiadającego trzy szczeble osadzone na poziomej belce. Prawe górne ramie prewentera jest pokazana w przekroju.
N końcu trzech prawych i trzech lewych ramion znajdują się pokrętła osadzone na długich cylindrycznych gwintowanych elementach. Ramiona prewentera są w formie dwóch prostokątów. Zewnętrzne prostokąty są z każdej strony szersze od wewnętrznych. W przekroju widać elementy zaworu. W centralnej części widać długi cylindryczny element zakończony gwintem. Na końcu elementu osadzone jest pokrętło. W połowie długości elementu widać prostokątne kształty. Na zewnętrznych wierzchołkach od strony zewnętrznych krawędzi ramienia prewentera widoczne są sprężynki. Sprężyki są narysowane w formie wężyków. Sprężyki łączą zewnętrzną krawędź z wierzchołkiem elementu. Koniec cylindrycznego elementu od strony środka prewentera dochodzi do elementu o kształcie L. Z wierzchołków podstawy elementu odchodzą sprężyny. Sprężyny w formie wężyka łączą wierzchołki ze ścianami bocznymi ramienia prewentera. Środek elementu jest zaznaczony na czarno. Środek jest o kształcie zbliżonym do litery L. Wypełnienie uzupełnia element o kształcie prostokąta.
Pionowe ramię prewentera stanowi w przekroju cylindryczna rura. Górna cześć, górnego ramienia jest gwintowana.
W miejscach połączenia pionowego ramienia prewentera z każdym z poziomych ramion widać dwa okręgi połączone białym prostokątem.
