1. Izolacje termiczne

Udział przegród budowlanych w stratach ciepła budynków

R1L2QMFuGc3b8

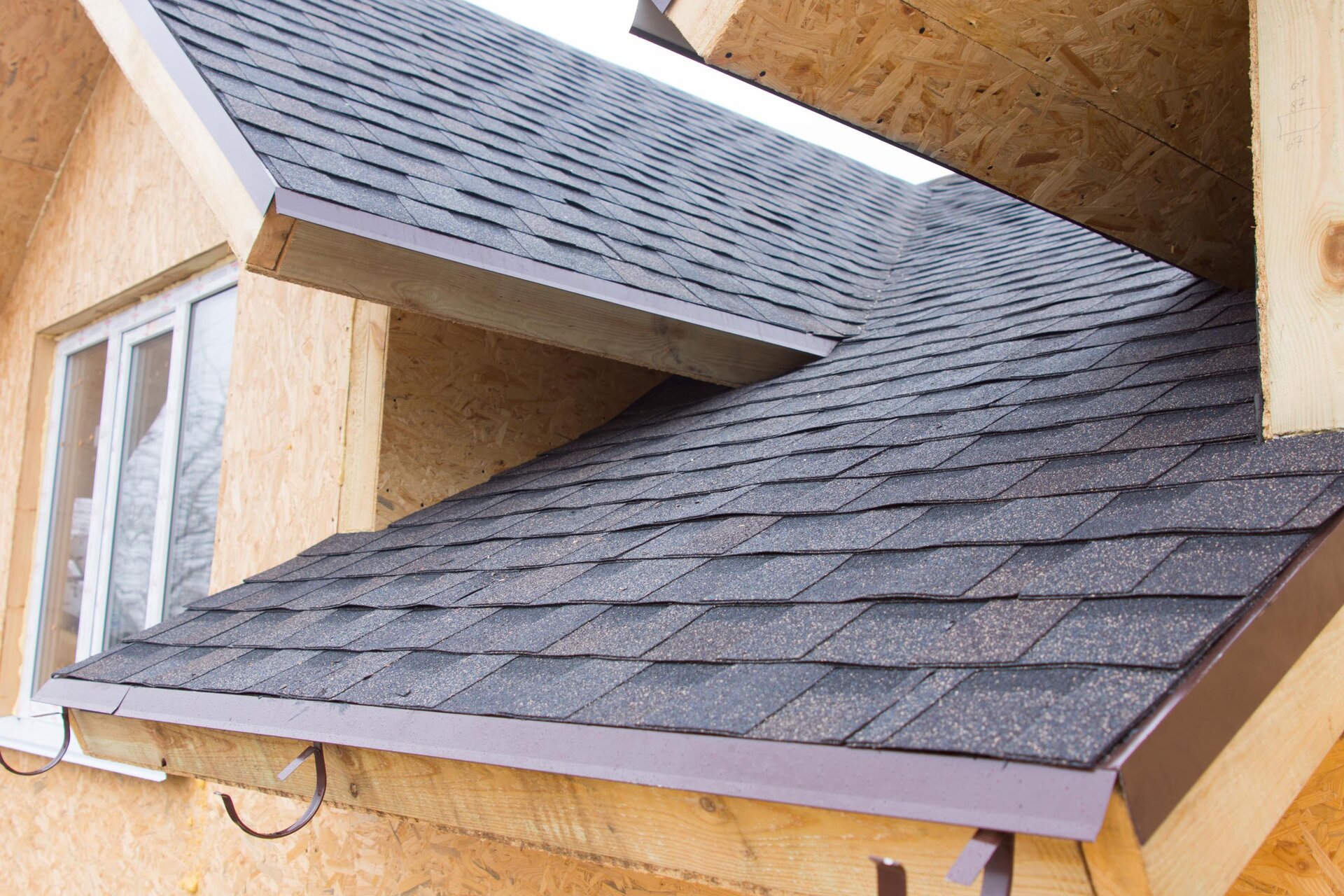

Zdjęcie przedstawia udział przegród budowlanych w stratach ciepła budynków. Widoczny jest fragment domu, widać dach i okno. Ściany są w stanie surowym.

RPF3by1Pxioou

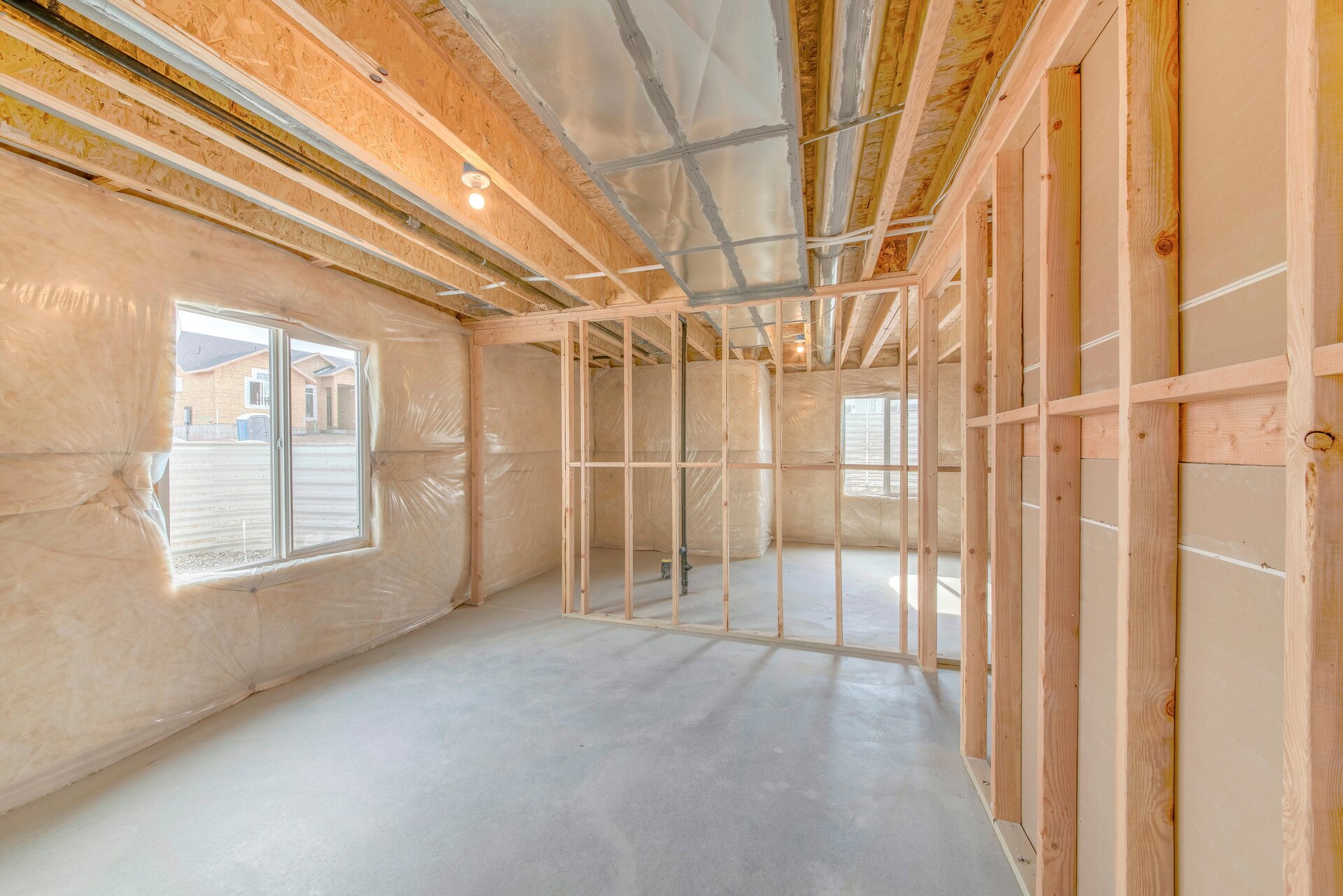

Zdjęcie przedstawia udział przegród budowlanych w stratach ciepła budynków. Widoczne jest wnętrze budowanego domu. Widać liczne drewniane podpory i ściany.

Uszkodzenia izolacji termicznej fundamentów

Rt4PwWBsyKL4l

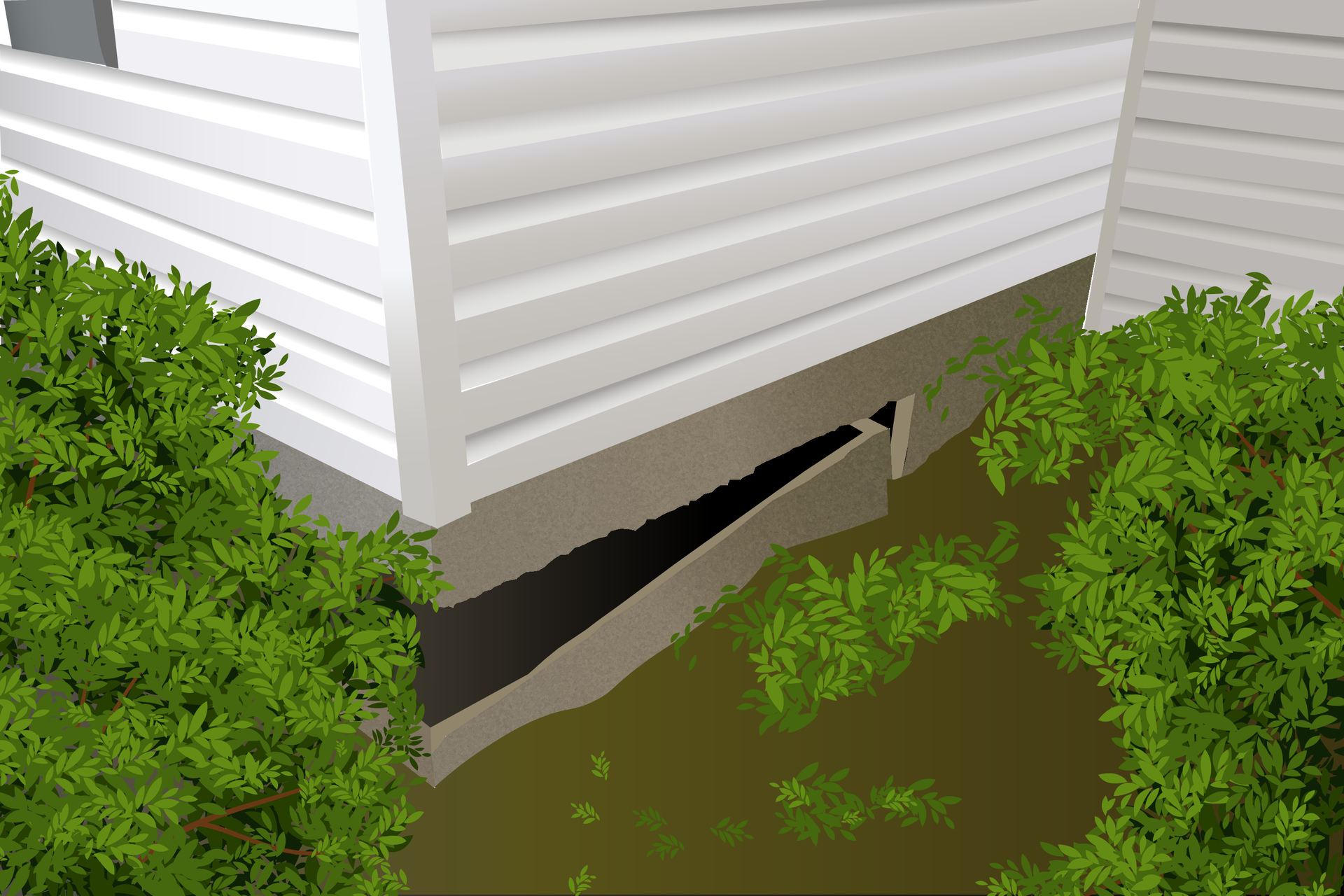

Grafika przedstawia uszkodzenia izolacji termicznej fundamentów. Widoczny jest pęknięty fundament.

Uszkodzenia izolacji termicznej stropów

REy5DqsIYRNaU

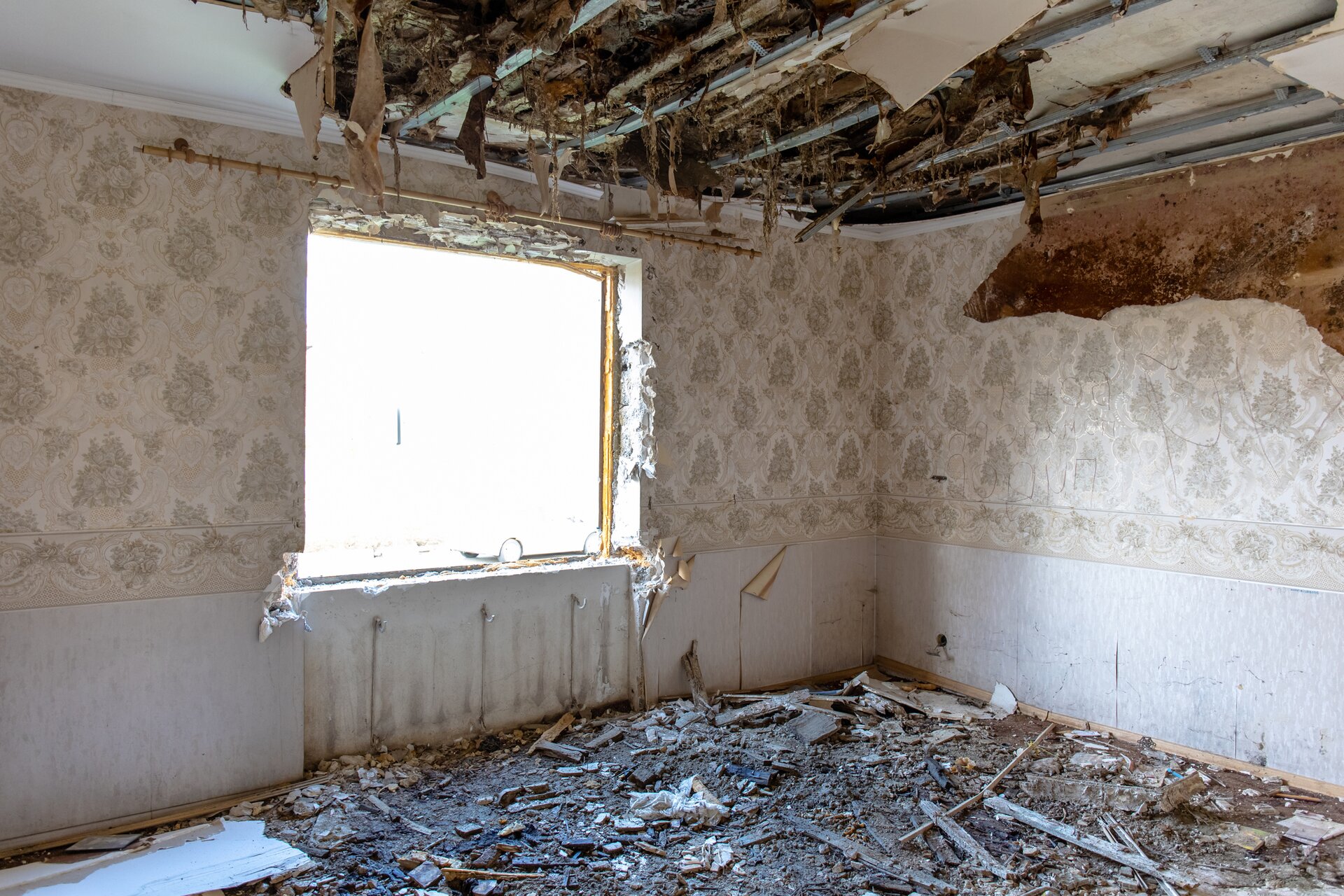

Zdjęcie przedstawia uszkodzenia izolacji termicznej stropów. Widoczny jest pęknięty sufit. Widać profile, do których był on przymocowany. Z uszkodzenia zwisają resztki izolacji.

RjmYaXNILEEww

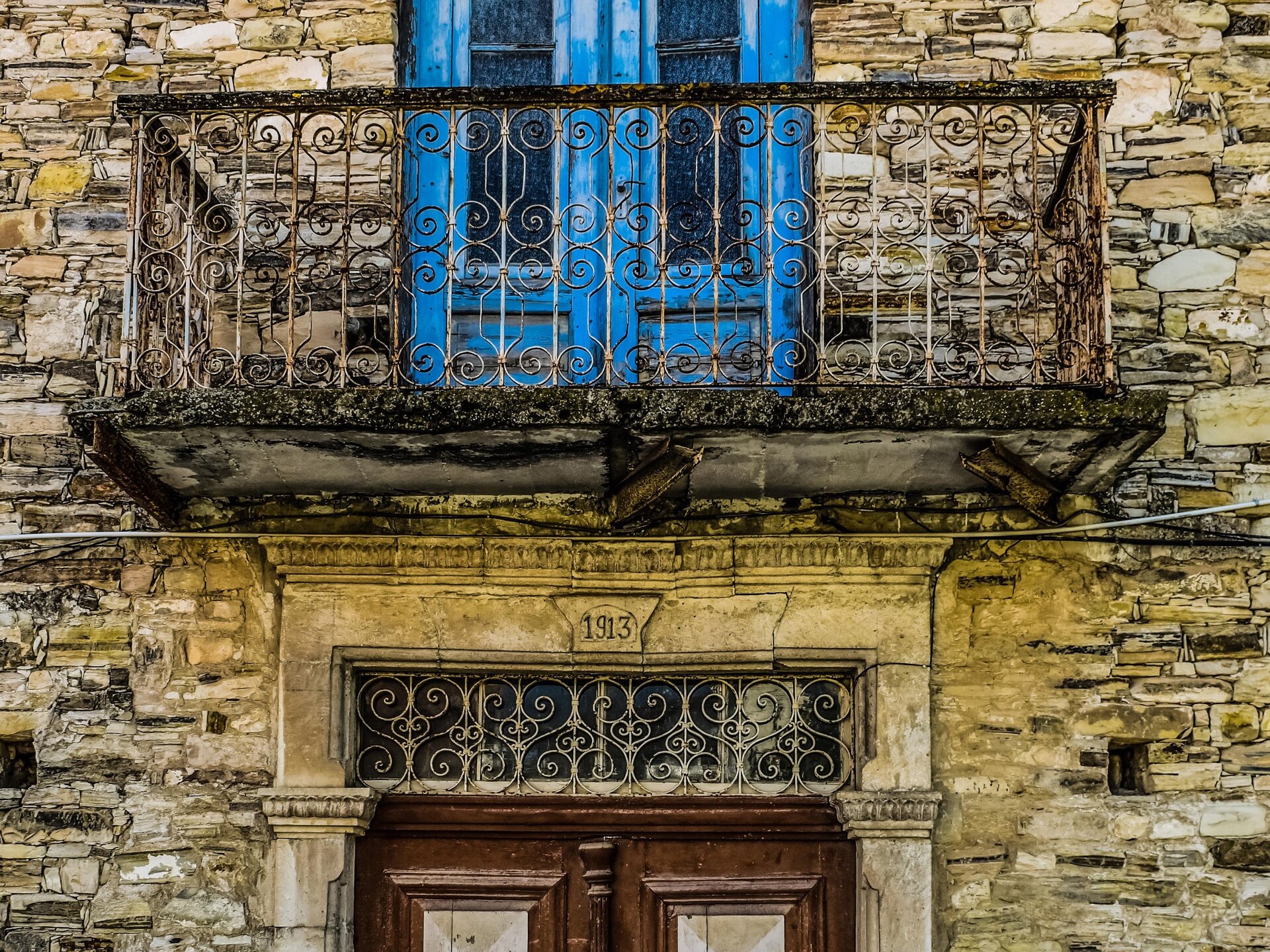

Zdjęcie przedstawia uszkodzenia izolacji termicznej stropów. Widoczny jest spód balkonu w złym stanie, jest popękany. 

R11z4vH0h5qhL

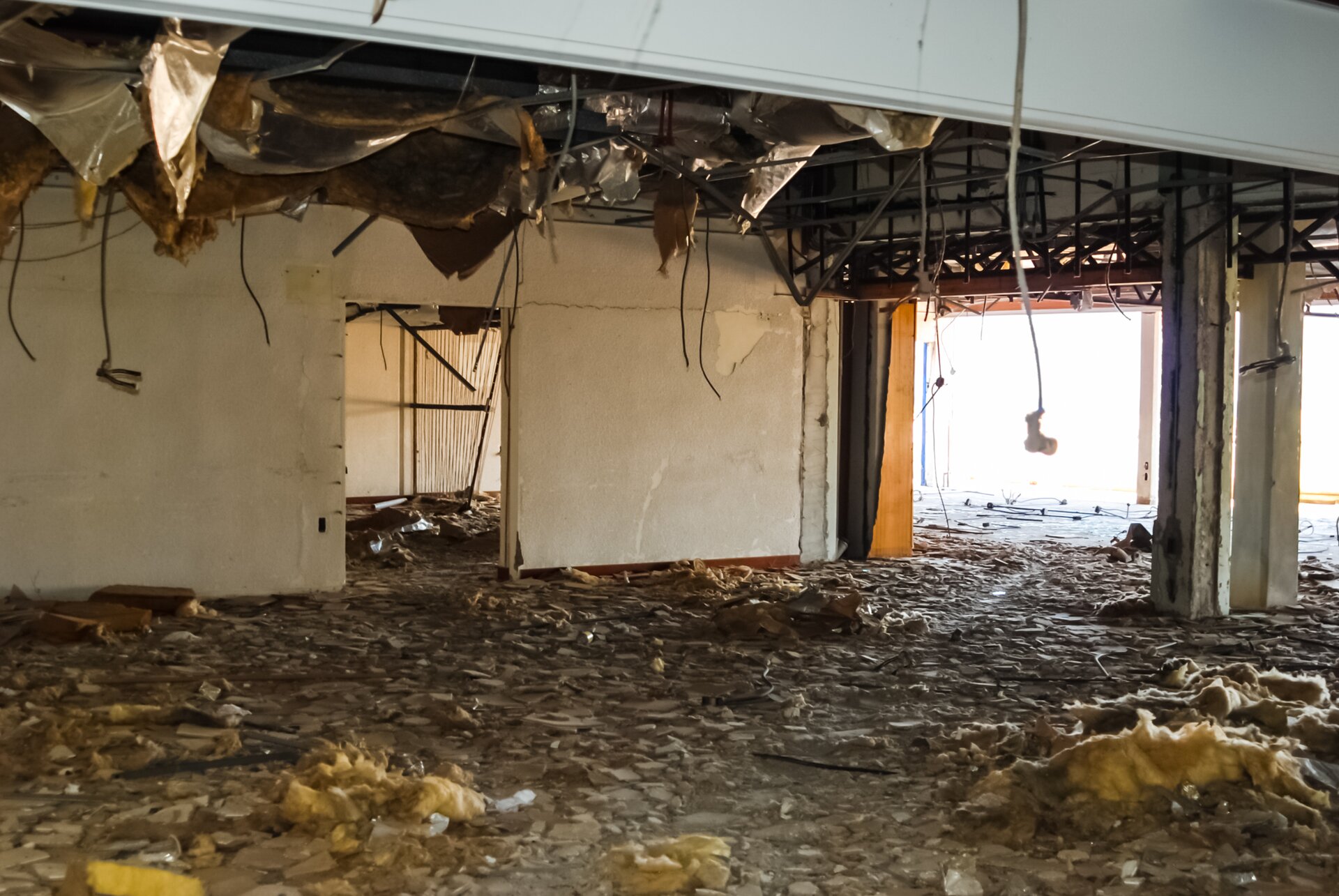

Zdjęcie przedstawia uszkodzenia izolacji termicznej stropów. Widoczne jest rozległe uszkodzenie. Resztki izolacji leżą na podłodze lub zwisają ze stropu.

Uszkodzenia izolacji dachów i poddasza

RSzQLSrhLOwva

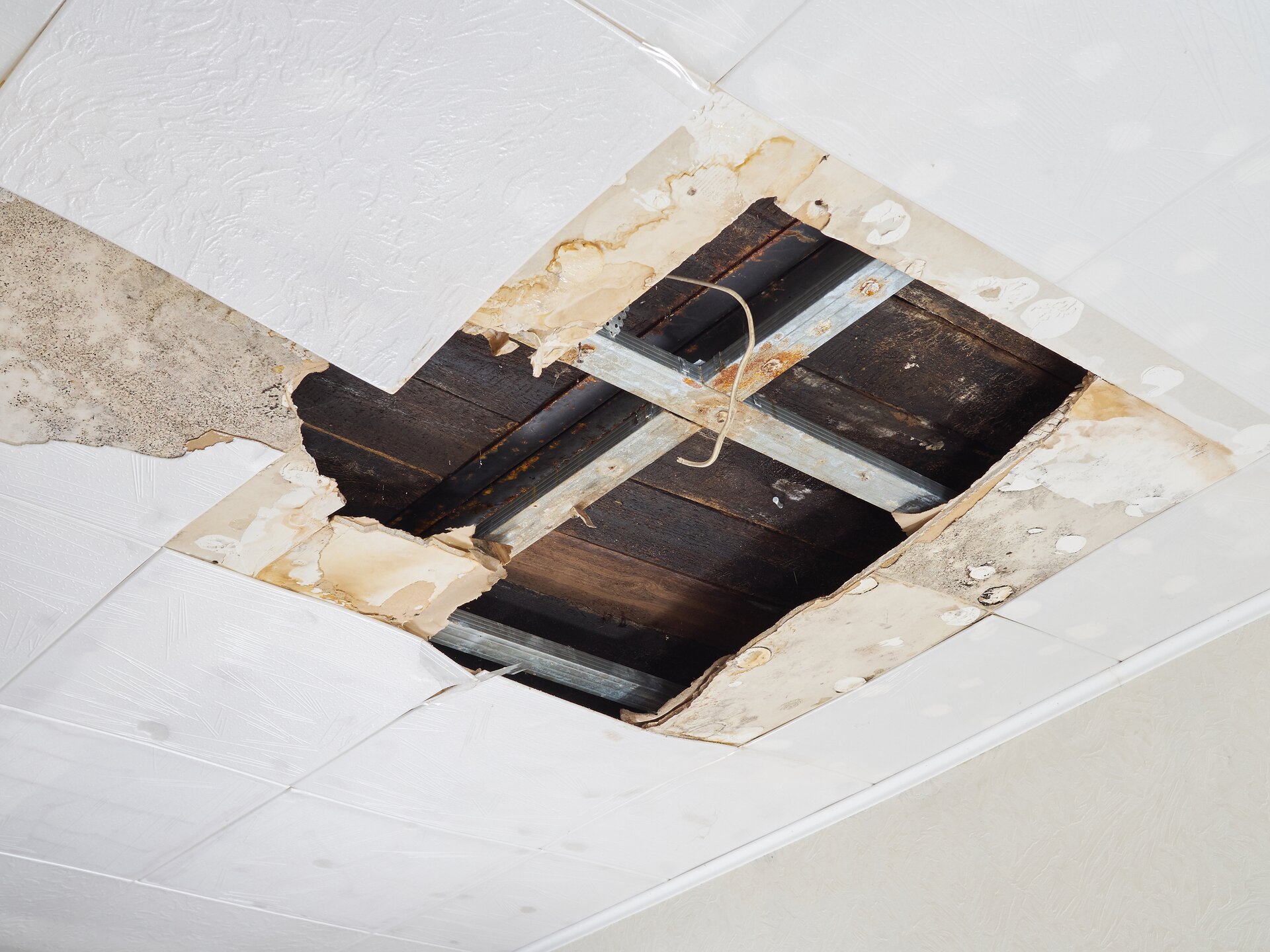

Zdjęcie przedstawia uszkodzenia izolacji dachów i poddasza. Widoczny jest fragment poddasza z pęknięciem. Pod spodem widać drewnianą konstrukcję.

Uszkodzenia tynków

R1RD6wmgeNDC3

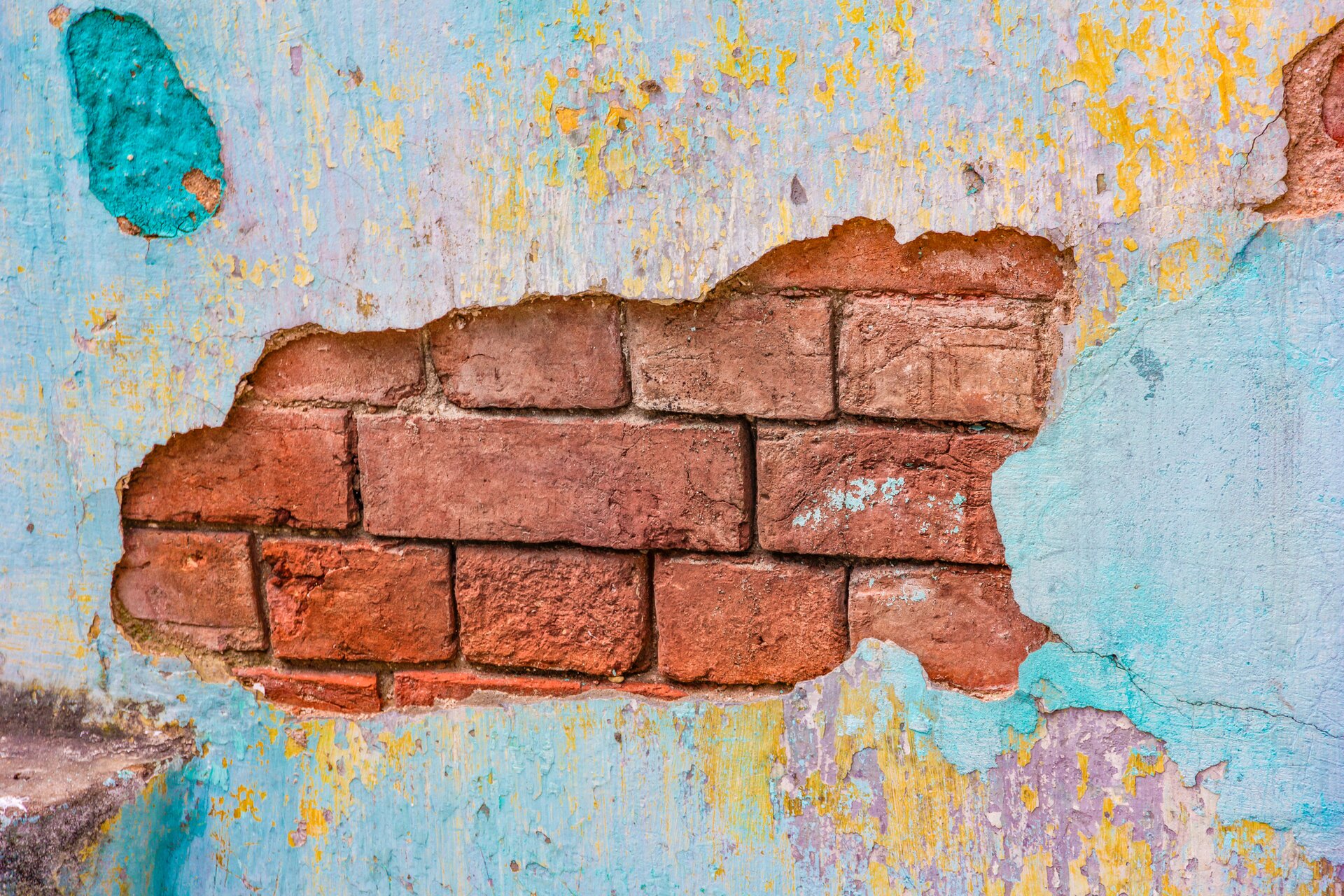

Zdjęcie przedstawia uszkodzenia tynków. Widoczne jest spore pęknięcie w tynku na ścianie. Pod spodem widać cegły. Widać też pęknięcia w tynku.

RCODQTQcXXIhZ

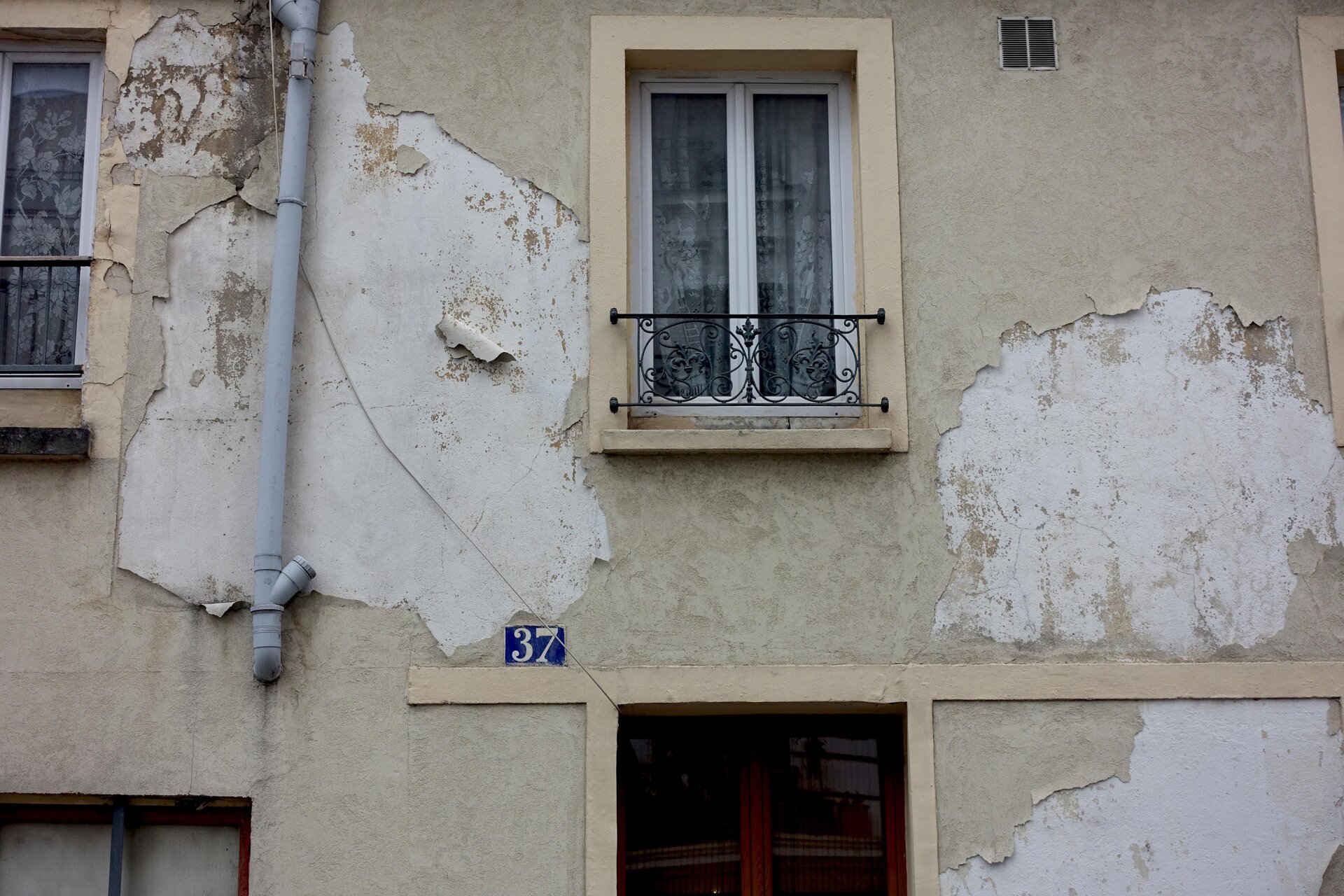

Zdjęcie przedstawia uszkodzenia tynków. Widoczny jest budynek z dużymi, licznymi fragmentami, z których odpadł tynk.

R5xgHam1ezDLH

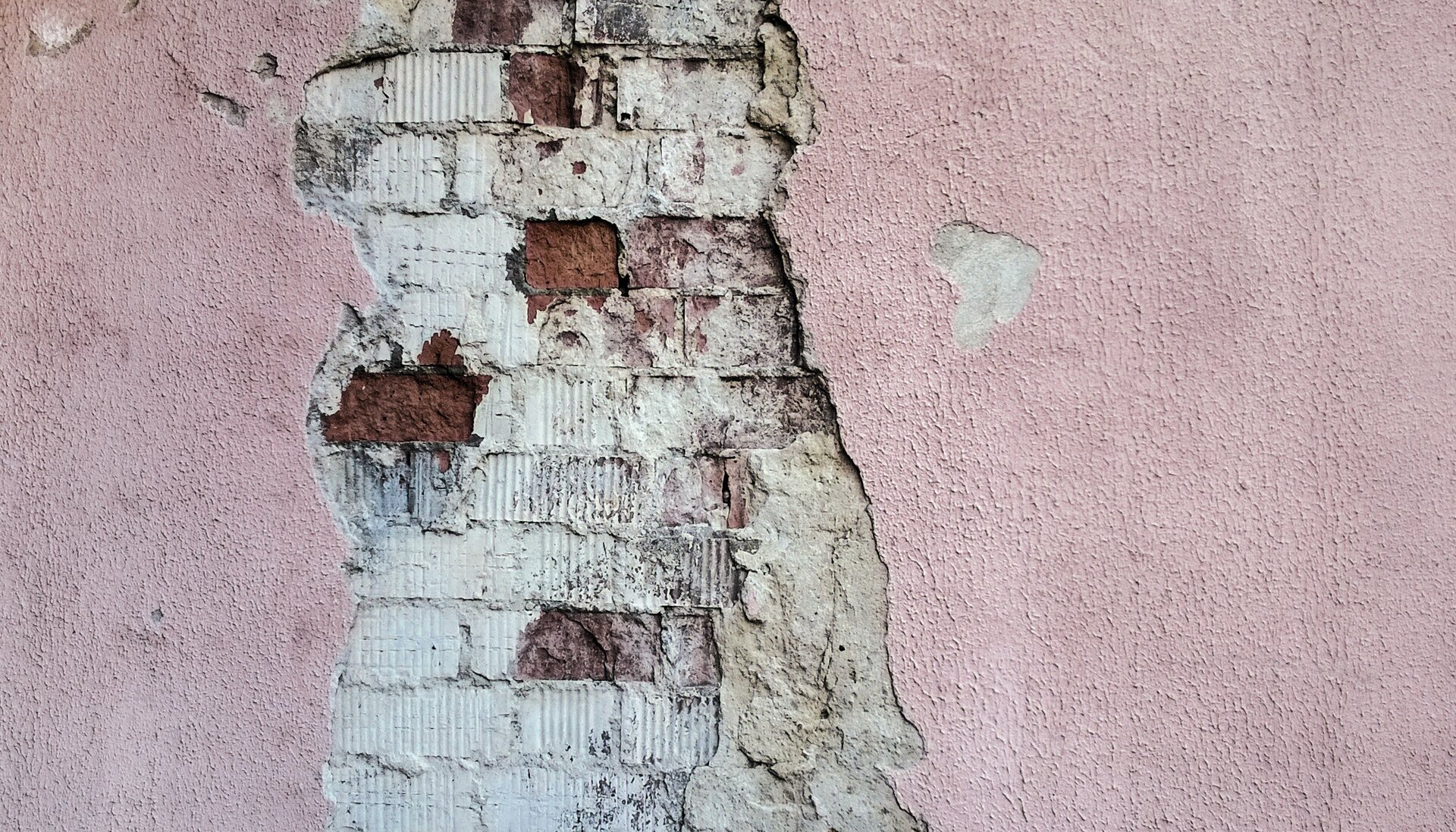

Zdjęcie przedstawia uszkodzenia tynków. Widoczne jest spore pęknięcie w tynku na ścianie. Pod spodem widać cegły.

RQRnCrqO0ZyHO

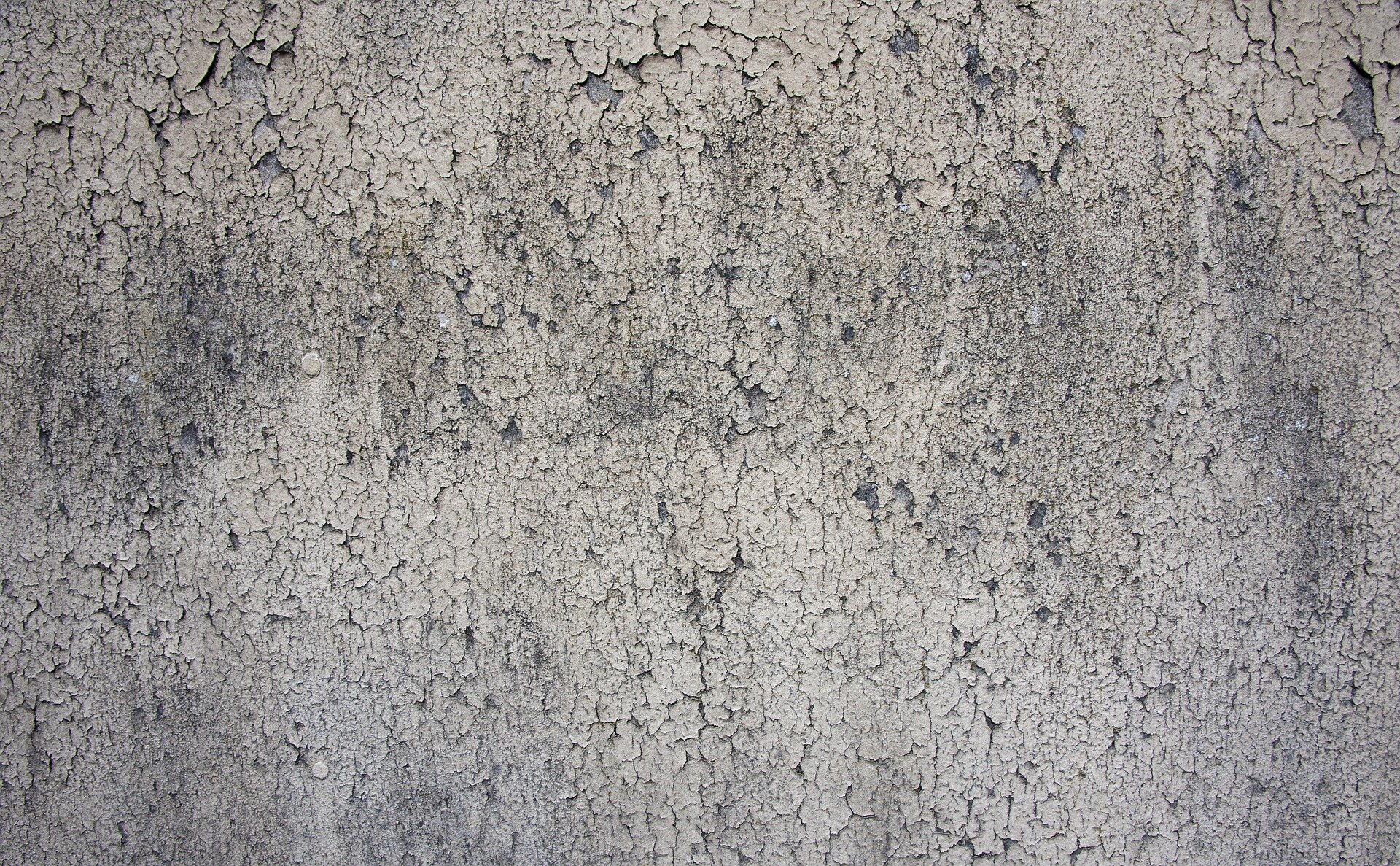

Zdjęcie przedstawia uszkodzenia tynków. Tynk na zdjęciu jest pomarszczony i popękany.

Uszkodzenia izolacji termicznej elewacji

RNaXaipJBdGc6

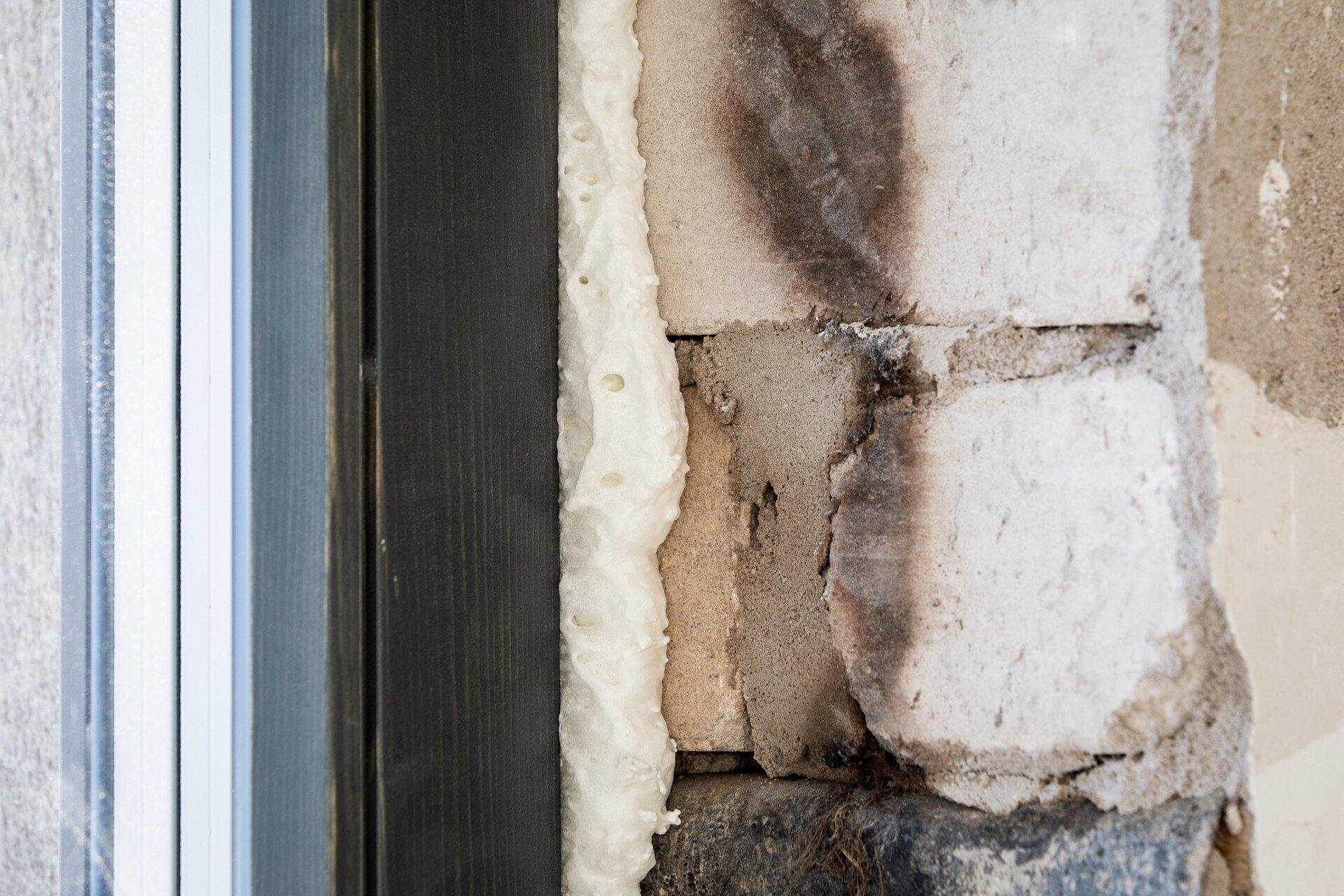

Zdjęcie przedstawia uszkodzenia izolacji termicznej elewacji. Widać ciemne uszkodzenie izolacji.

• Powrót do spisu treścisPowrót do spisu treści

2. Izolacje akustyczne przeciwdrganiowe

Nieskuteczne zastosowanie ekranu chroniącego budynki mieszkalne przed hałasem komunikacyjnym

RlwHMEMZkhye1

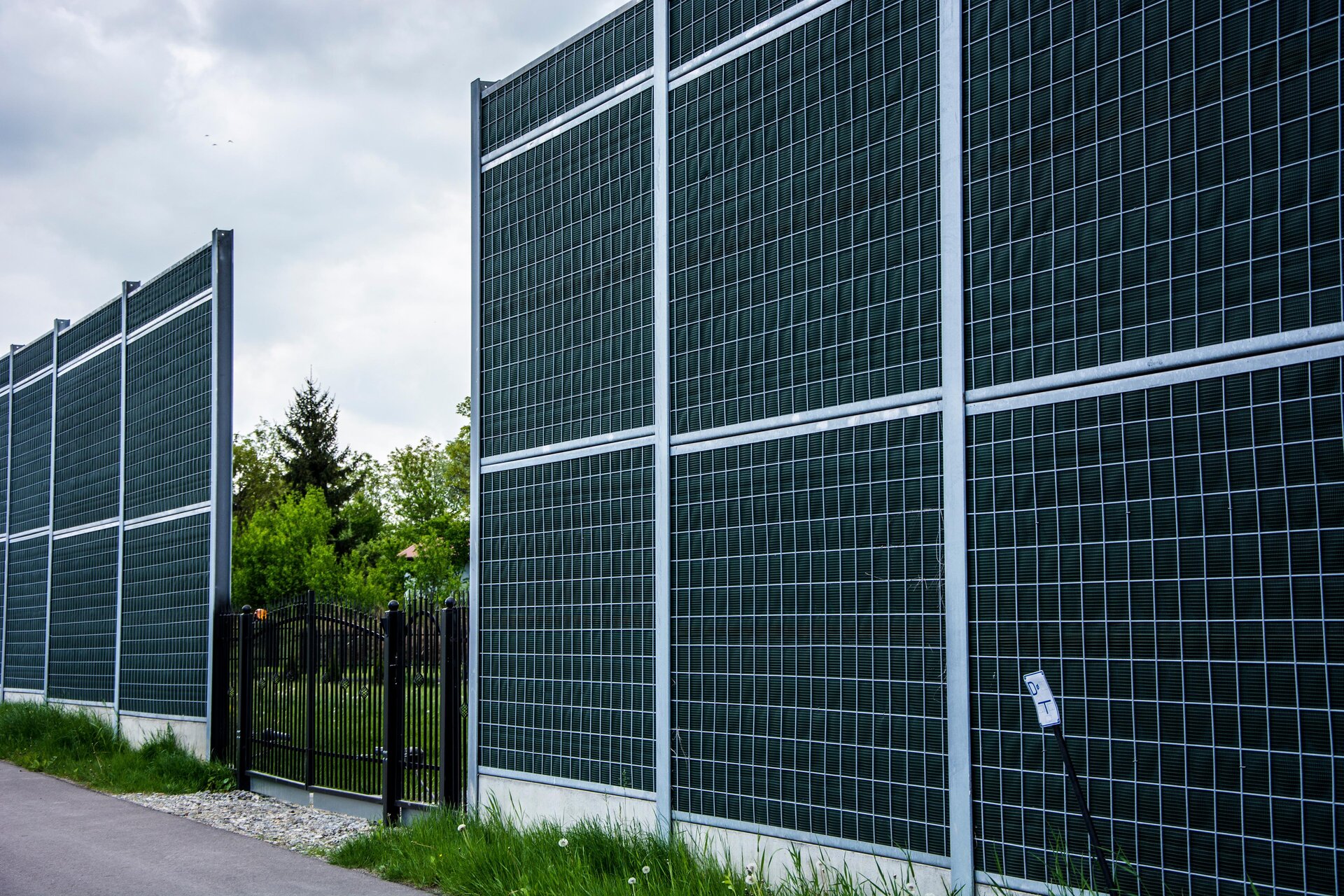

Zdjęcie przedstawia nieskuteczne zastosowanie ekranu chroniącego budynki mieszkalne przed hałasem komunikacyjnym. Widać przerwę w ciągłości ekranu. W przerwie znajduje się brama do posesji.

Uszkodzenia izolacji przeciwdrganiowej

RMWb8mQbXqTCq

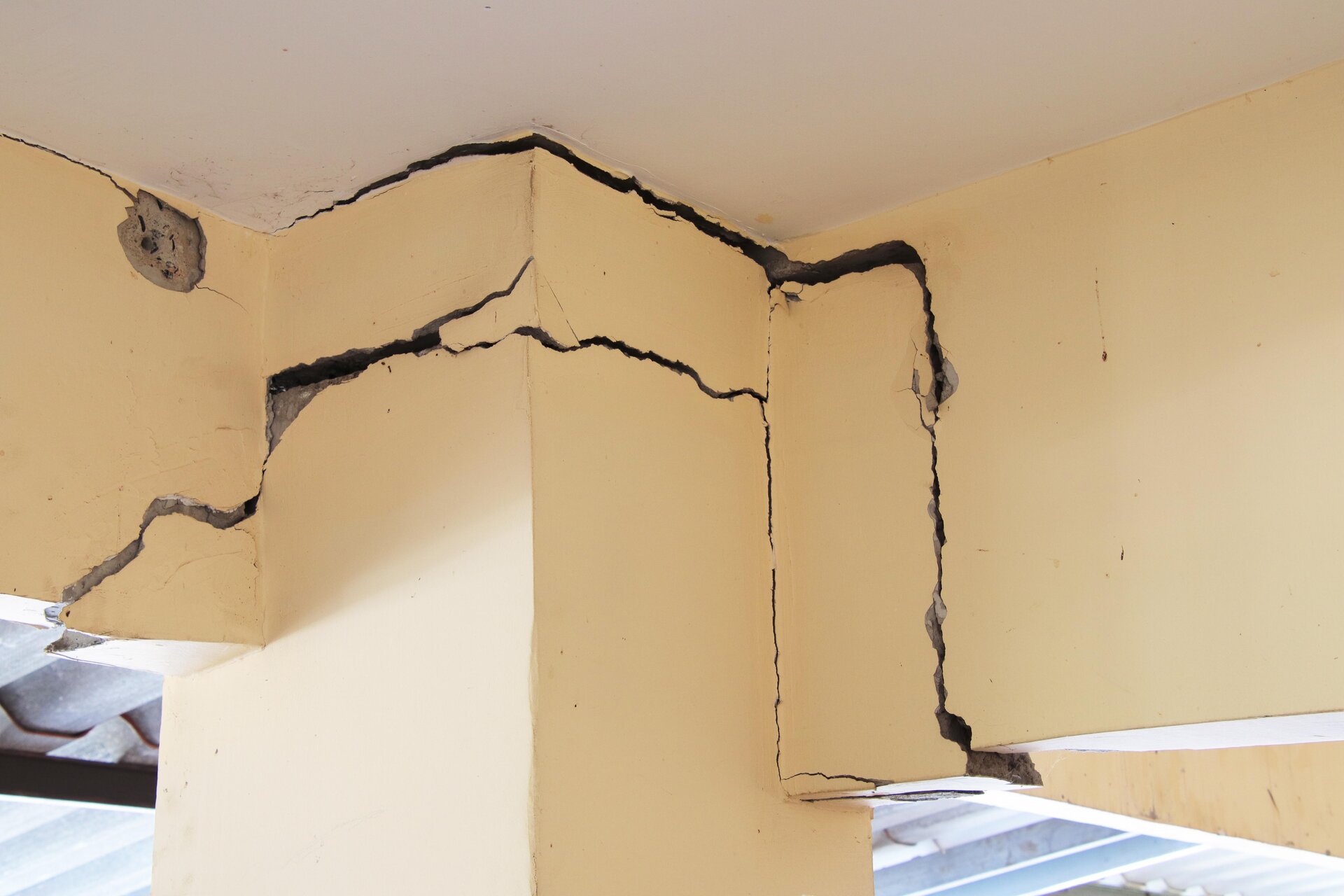

Zdjęcie przedstawia uszkodzenia izolacji przeciwdrganiowej. Widać liczne pęknięcia w ścianie.

RUW6JuAlWXRWI

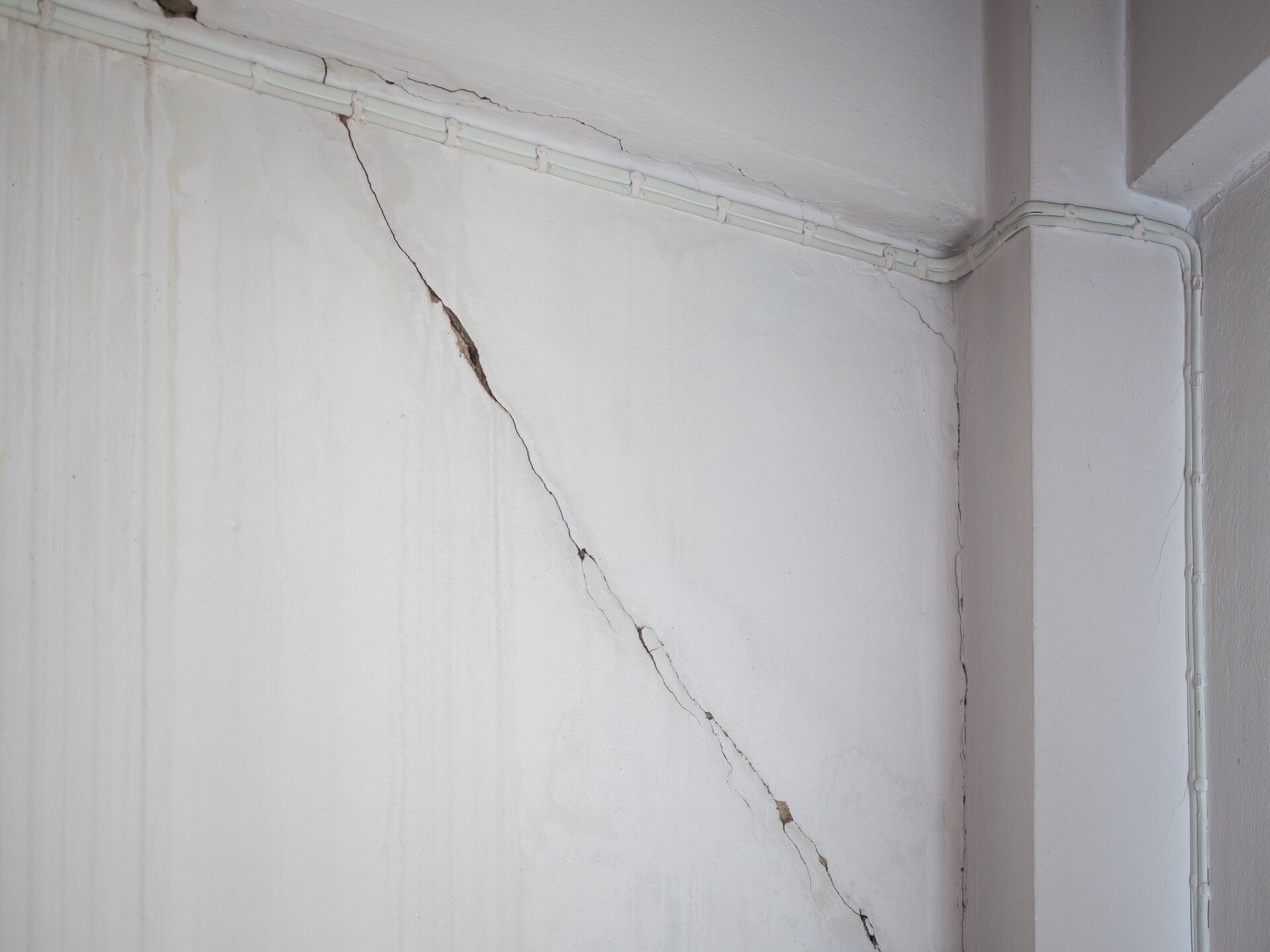

Zdjęcie przedstawia uszkodzenia izolacji przeciwdrganiowej. Widać jedno długie pęknięcie w ścianie.

• Powrót do spisu treścisPowrót do spisu treści
