Prawa Kirchhoffa dotyczą obwodów prądu elektrycznego i razem z prawem Ohma, stanowią zestaw wzorów, pozwalających rozwiązać niemal każde zadanie i problem z tej dziedziny. Reguły stosowania tych praw są łatwe do zapamiętania i wykonania. To niezwykła sytuacja, gdy można użyć tak niewiele zasad, by rozwiązać tak wiele zadań. Zapraszamy do zapoznania się z pierwszym z tych praw.
R1YiC8X1KuZmo

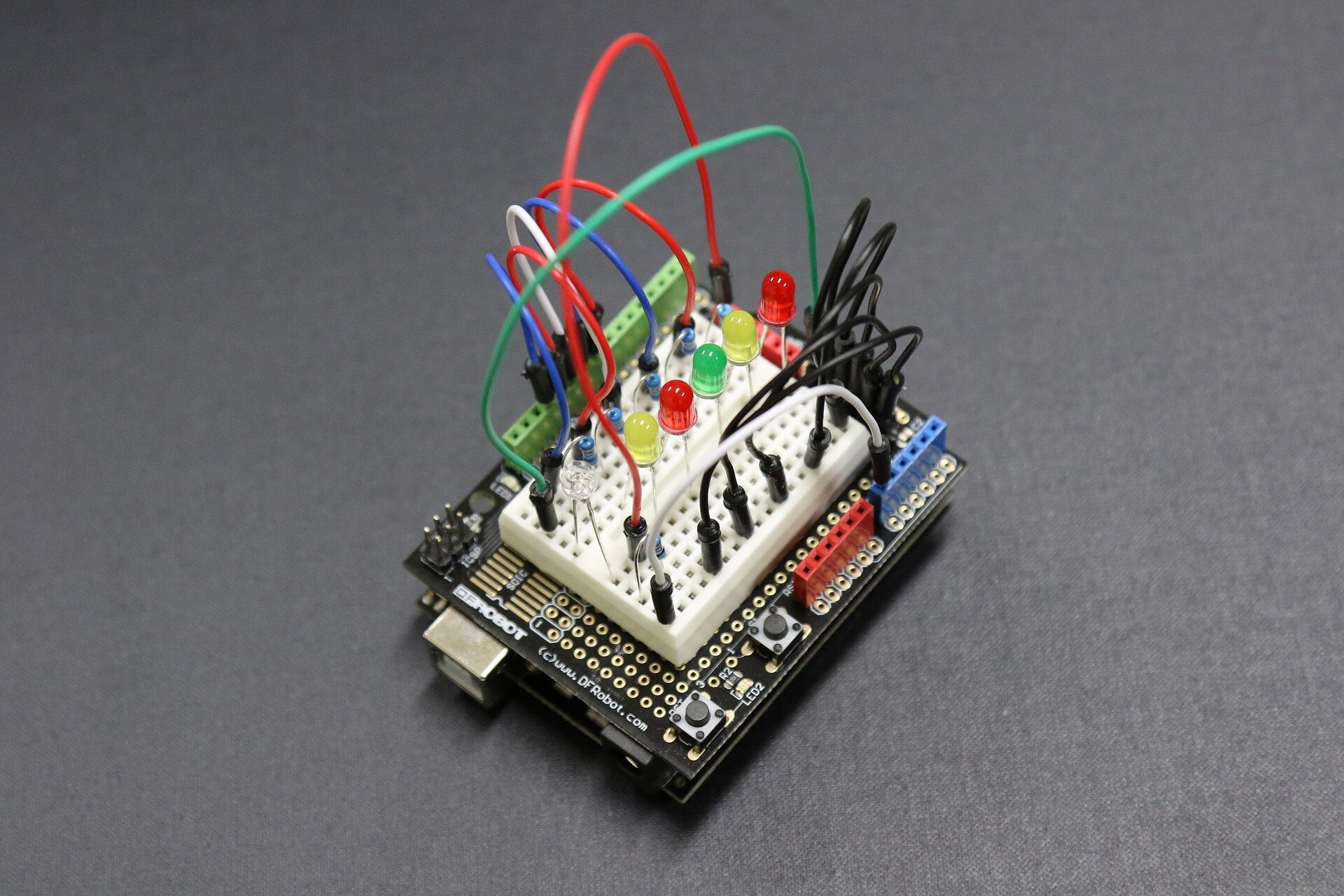

Rys. a. Zdjęcie przedstawia układ elektroniczny umieszczony na czarnej płytce drukowanej PCB z wieloma wejściami. Na czarnej płytce PCB widoczna jest biała płytka z wieloma otworami, do których można podłączyć przewody. Biała płytka umieszczona jest w centralnej części płytki PCB. Obok białego elementu elektronicznego znajdują się również czerwone, niebieskie oraz zielone wyjścia elektroniczne z czarnego elementu głównego. W układzie widoczne są połączenia kolorowymi przewodami pomiędzy płytką PCB a białym elementem. Przewody są zielone, niebieskie, czerwone, białe oraz czarne. Na górnym białym elemencie układu elektronicznego umieszczone są diody elektroluminescencyjne – sześć sztuk. Diody wpięte są jedna obok drugiej w szeregu. Najbardziej po lewej stronie widoczna jest przezroczysta dioda biała. druga od lewej jest dioda żółta, a trzecia od lewej jest dioda czerwona. Obok diody czerwonej po prawej stronie widoczna jest dioda zielona. druga od prawej jest dioda żółta. Ostatnia dioda po prawej stronie układu jest czerwona.
Rys. a. Prawa Kirchoffa są wraz z prawem Ohma podstawowym narzędziem przy projektowaniu układów elektrycznych.
Twoje cele
sformułujesz I prawo Kirchhoffa,
zauważysz, że wynika ono z zasady zachowania ładunku,
zastosujesz zdobyte wiadomości do rozwiązania zadań i problemów.
