Wprowadzenie

Orurowanie odwiertu

Wydobywanie ropy naftowej i gazu ziemnego ze złóż prowadzi się za pomocą odwiertów eksploatacyjnych, po wcześniejszym udostępnieniu horyzontu produktywnego kopaliny. Odwiert eksploatacyjny pozwala na szczelne połączenie złoża danej kopaliny eksploatowanej metodą otworową z powierzchnią.

Odwiert eksploatacyjny składa się z dwóch części: wyposażenia napowierzchniowego oraz wyposażenia wgłębnego. Obsługa odwiertów eksploatacyjnych dotyczy nie tylko części napowierzchniowej ale również i wgłębnej, np. w czasie prac obróbczych, rekonstrukcyjnych czy zabiegów intensyfikacyjnych.

Eksploatacja ropy naftowej i gazu ziemnego w początkowym okresie po uruchomieniu wydobycia ze złoża najczęściej odbywa się w sposób samoczynny natomiast w późniejszym okresie za pomocą mechanicznych metod wydobywania węglowodorów.  Bardzo ważnym elementem wydobycia ropy naftowej i gazu ziemnego ze złoża jest uzbrojenie wgłębne oraz wyposażenie napowierzchniowe odwiertu eksploatacyjnego.

W skład orurowania otworu wchodzą różne rodzaje kolumn rur okładzinowych, z których każda spełnia inne zadanie w otworze.

R1Uyct8gYVFFL

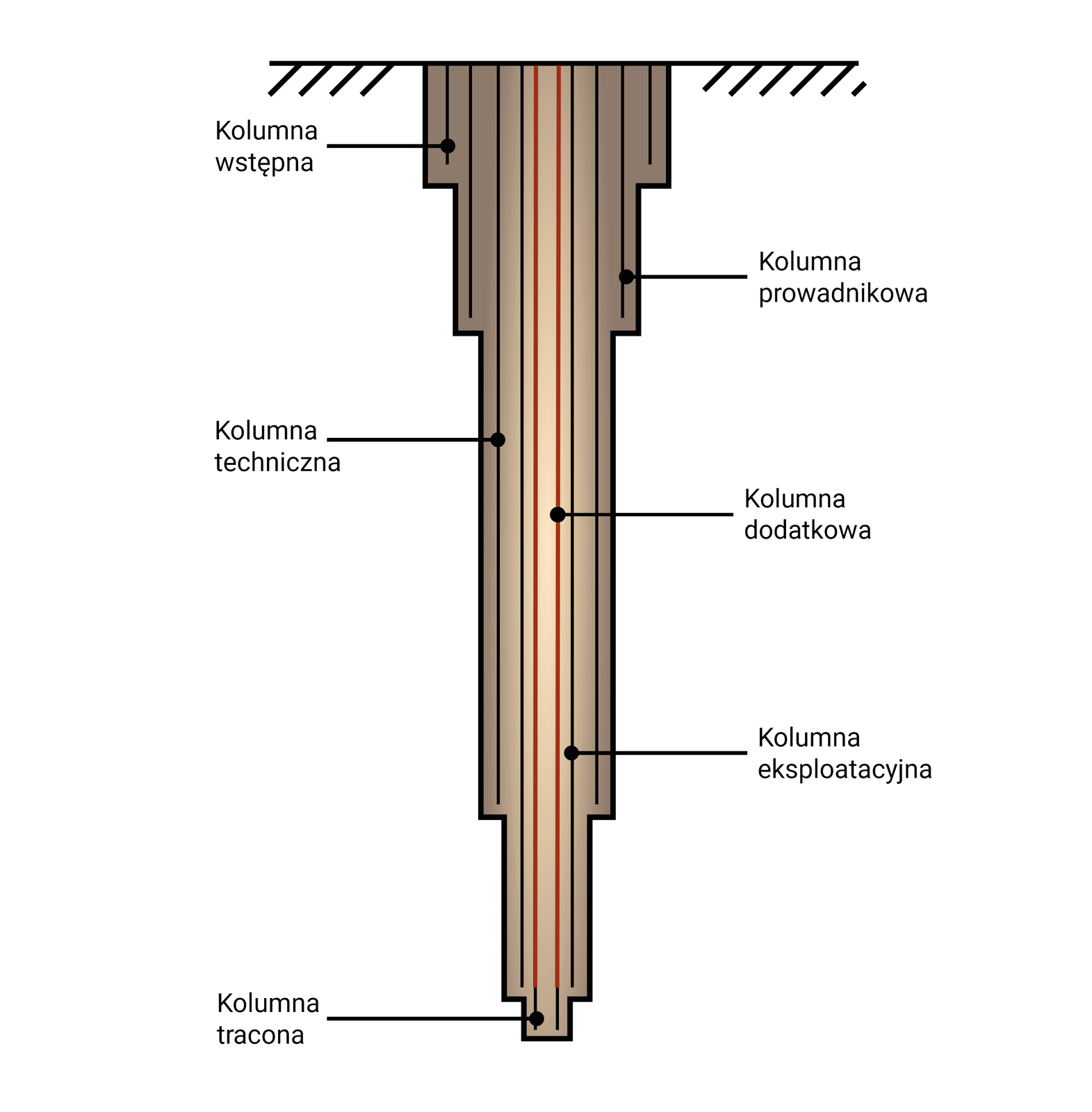

Na zdjęciu widać kolorowy schemat przedstawiający orurowanie otworu polegające na wprowadzeniu do otworu różnego rodzaju kolumny rur okładzinowych czyli rodzaju rur zapuszczanych do otworu wiertniczego, celem zabezpieczenia ścian otworu, oraz horyzontów wodnych, ropnych i gazowych. Rury okładzinowe charakteryzują się posiadaniem na obu końcach rur połączenia gwintowanego.
Przedstawiony na rysunku otwór jest w kształcie wysuwanej pałki teleskopowej, która składa się z pięciu modułów (stref) o różnej szerokości. Najszerszy moduł znajduje się przy powierzchni gruntu. Otwór wraz z postępem głębokości ulega stopniowemu zwężeniu. W pierwszych czterech modułach przy każdej krawędzi bocznej modułu biegnie czarna prosta pionowa linia, która jest równoległa do krawędzi otworu a prostopadła do poziomu gruntu. Prosta biegnie od poziomu gruntu do końca każdej ze stref. W przypadku ostatniej najcieńszej strefy otworu prosta równoległa do krawędzi otworu biegnie od punktu znajdującego się na granicy pomiędzy czwartą a piątą strefą a końcem otworu.

• Do pierwszej pary prostych znajdujących się w pierwszej strefie czyli najbliżej gruntu przyporządkowany jest opis kolumna wstępna.
• Do pary prostych znajdującej się w drugiej strefie przyporządkowany jest czarny napis: kolumna prowadnikowa.
• Do pary prostych znajdującej się w trzeciej strefie przyporządkowany jest czarny napis: kolumna techniczna.
• Do pary prostych znajdującej się w czwartej strefie przyporządkowany jest czarny napis: kolumna eksploatacyjna.
• Do pary czerwonych prostych biegnących w piątej strefie od początku otworu do praktycznie jego końca przyporządkowany jest napis: kolumna dodatkowa. Do pary czarnych prostych na końcu otworu będących przedłużeniem czerwonych prostych przyporządkowany jest napis: kolumna tracona.

Wnętrze otworu jest w kolorze brązowym.
Poziom gruntu zaznaczono jako czarną prostą od której odchodzi kilka krótkich prostych równoległych względem siebie, a biegnących pod kątem to znaczy odchylonych w lewo względem linii gruntu.

• Kolumna wstępna zabezpiecza wylot otworu i wzmacnia ścianę, jego początkowego odcinka w skałach luźnych i słabo zwięzłych. W otworach poszukiwawczych powinna być zapuszczana możliwie głęboko ze względu na częste występowanie wierzchnich warstw o skomplikowanej budowie geologicznej.

• Kolumna prowadnikowa zabezpiecza otwór w wierzchnich warstwach występujących poniżej luźnych utworów powierzchniowych, izoluje przed dostępem wód, nadaje kierunek otworowi, jak też zabezpiecza przed wysokim ciśnieniem, jakie może się pojawić podczas wiercenia ostatnich metrów pod następną kolumnę rur.

• Kolumna techniczna stosowana, aby zabezpieczyć otwór przed komplikacjami, jakie mogą wystąpić podczas dalszego wiercenia. Możliwe jest stosowanie nawet kilku kolumn technicznych w zależności od sytuacji w otworze, gdy warunki geologiczne na to pozwalają kolumny tej można nie zapuszczać.

• Kolumna eksploatacyjna służy do oddzielenia poziomu produktywnego od pozostałych warstw, wydobywania płynu złożowego na powierzchnię, lub umożliwia przeprowadzenie robót specjalnych w odwiercie.

• Kolumna tracona stosowana jest jako końcowa kolumna w odwiertach wydobywczych. Może ona być podwieszona powyżej buta rur kolumny poprzedniej albo zacementowana na zakładkę. Często kolumna ta jest perforowana i wykorzystana jako filtr.

• Kolumna dodatkowa jest to cementowana kolumna rur okładzinowych, stosowana łącznie z kolumną traconą. Umieszcza się ją między górną częścią kolumny traconej a wylotem odwiertu.
