Ilustracja przedstawia biało granatowy schemat odwiertu z pompą wgłębną tłokową żerdziową. Ropa za pomocą tego urządzenia zostaje wydobyta poprzez stworzenie różnicy ciśnień. Pompy takie jak na schemacie są napędzane silnikiem elektrycznym. U samego dołu schematu znajduje się złoże ropy naftowej, jest ono przedstawione jako poziomy prostokąt, a według legendy przypisany ma numer $1$. W środku tego prostokąta aż do samej powierzchni znajduje się kolejny prostokąt w orientacji pionowej. U dołu pionowego prostokąta znajduje się kotwica rur wydobywczych oznaczona numerem $2$. Jest to mały granatowy prostokąt tuż nad złożem. Od kotwicy do samej góry odwiertu znajduje się mniejszy biały prostokąt przedstawiający rury wydobywcze oznaczone numerem $4$. W rurach wydobywczych znajduje się element oznaczony numerem $3$ o nazwie pompa wgłębna. Na schemacie pompa wgłębna przedstawiona jest jako zaokrąglony prostokąt z szczękami, przypominającymi szczęki kombinerek, u dołu. W zaokrąglonym prostokącie znajduje się taki sam kształt odpowiednio zmniejszony. Tuż nad powierzchnią znajduje się głowica odwiertu oznaczona numerem $5$. Na schemacie jest to pionowy prostokąt lekko pogrubiony w górnej części, a z jego lewej strony wystaje prostokątna rura z zaworem u góry, o numerze $6$. Numer $6$ według legendy opisany jest jako odpływ ropy. Pompa wgłębna połączona jest z łbem wahacza za pomocą przewodu pompowego, przedstawionego jako prosta linia o numerze $7$. Głównym elementem schematu znajdującym się na powierzchni jest żuraw. U samej góry znajduje się wahacz żurawia zakończony tak zwanym końskim łbem. Wahacz oznaczony jest numerem $12$. Z lewej strony wahacza znajduje się jego łeb. W środkowej części wahacza znajduje się jego połączenie z ramą nośną w kształcie dużej litery A. Prawa strona wahacza połączona jest z elementem numer $11$ jakim według legendy są pociągacze. Pociągacze na schemacie są jako łożysko razem z prostokątem w kolorze biało granatowym. U dołu pociągaczy znajdują się dwa trójkąty z numerem $10$. Są to przeciwwagi żurawia. Przymocowane są do krótkiego ramienia wychodzącego z mechanizmu żurawia, który przedstawiony jest jako zaokrąglony prostokąt umiejscowiony na skrzyni w kształcie trapezu. Po lewej stronie od skrzyni znajduje się rama nośna. Na prawo zaś znajduje się element z numerem $9$. Jest to silnik napędowy. Składa się on z małego prostokąta przy podstawie, koła oraz pofalowanego prostokąta skierowanego w lewy górny róg. Rama nośna oraz skrzynia w kształcie trapezu opisana jest numerem $8$ o nazwie żuraw pompowy. Pod schematem znajduje się legenda.

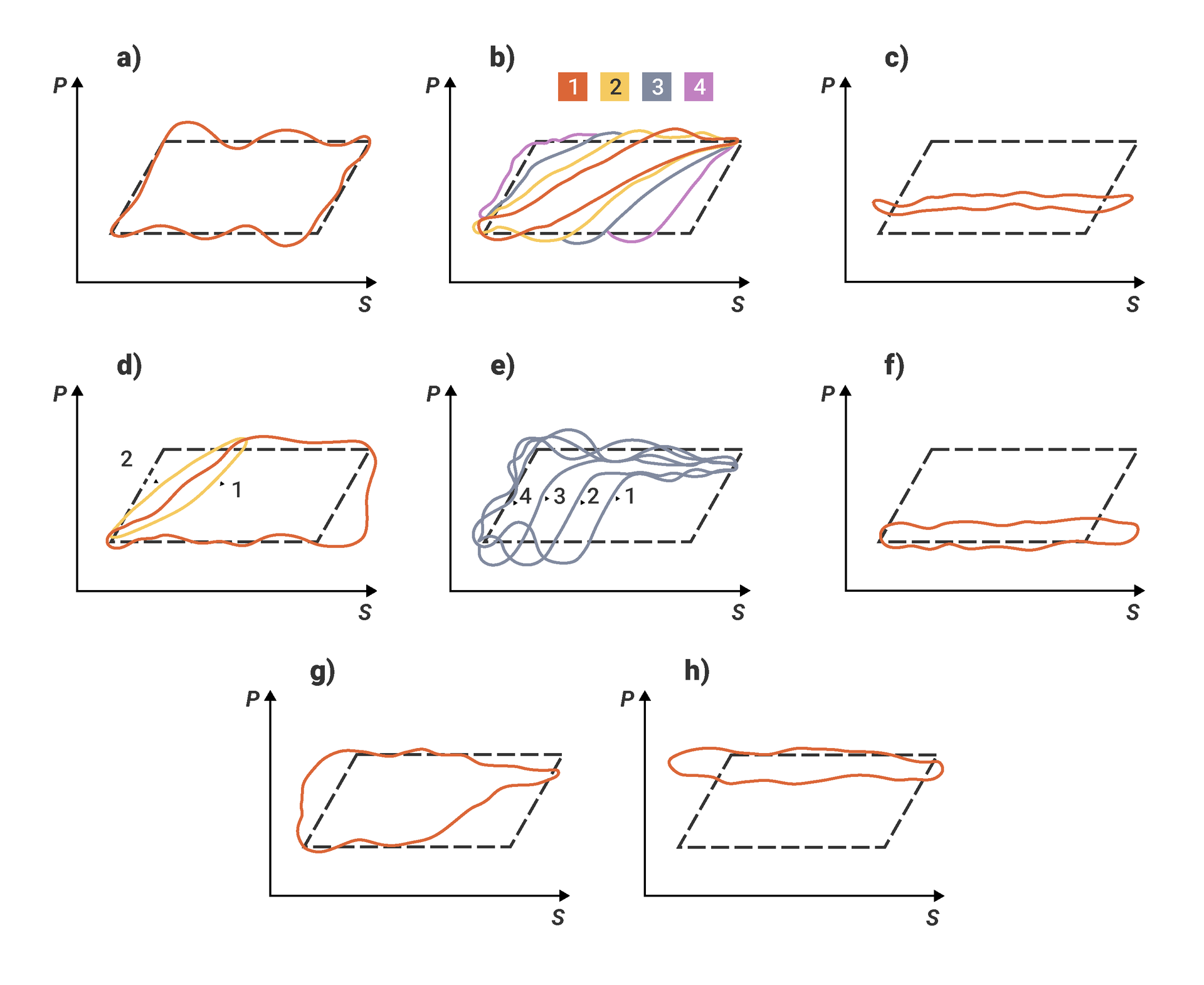

Na rysunku przedstawionych jest $8$ wykresów – pierwsze dwa wiersze po $3$ wykresy, w $3$ wierszu widoczne $2$ wykresy. Rysunek przedstawia przykładowe wykresy dynamografu pompowego. Nad każdym z wykresów widoczna litera odnosząca się do legendy – od a do h. Na wszystkich wykresach oś pionowa opisana jest literą P oznaczającą obciążenie żerdzi dławikowej w trakcie pracy pompy, a oś pozioma opisana jest literą S oznaczającą skok obciążenia w funkcji drogi przebytej przez tłok pompy. Osie nie mają podziałek ani zaznaczonych wartości. Na środku każdego z wykresów zaznaczony jest czarną przerywaną linią romb pochylony w stronę prawą.
Na pierwszym rysunku w górnym wierszu od strony lewej, oznaczonym literą a, widoczna jest czerwona zamknięta linia o nieregularnym kształcie wodząca po obrysie rombu – schemat ten przedstawia prawidłową pracę pompy.
Drugi rysunek w górnym wierszu, oznaczony literą b, wskazuje na cztery różnokolorowe linie – czerwoną, pomarańczową, niebieską i fioletową, gdzie linia czerwona jest zamkniętym wąskim obrysem w początkach przeciwległych krańców rombu – od lewej stron od dolnego krańca, a od prawej strony od górnego krańca. Pozostałe linie powiększają swój obszar i stają się coraz bardziej zbliżone do kształtu rombu – zwiększają się w kolejności pomarańczowa, niebieska i fioletowa. Wykres ten przedstawia okresowe nagłe dopływy gazu ze złoża pod wysokim ciśnieniem.
Trzeci rysunek od prawej w górnym wierszu, oznaczony literą c, zawiera czerwoną zamkniętą linię, wydłużoną w kierunku poziomym, usytuowaną poziomo na wysokości około $\mathrm{1/3}$ wysokości rombu mierząc od dolnej jego krawędzi. Wykres ten przedstawia pompę pracującą półsamoczynnie.
Pierwszy wykres od lewej strony w drugim od góry wierszu, oznaczony literą d, zawiera dwie linie - czerwoną zamkniętą linię zbliżoną do obrysu rombu, gdzie prawy bok jest zbliżony do pionu, zaś lewy ma większy kąt niżeli romb. Druga krzywa zamknięta pomarańczowa okala lewy zarys krzywej czerwonej. Wykres ten przedstawiam wycieki po stronie tłoczącej.
Drugi rysunek od lewej w drugim wierszu od góry, oznaczony literą e, przedstawia $4$ linie zamknięte, wszystkie niebieskiego koloru, których lewa strona kształtem zbliżona jest do lewej strony rombu, górna część sinusoidalnie schodzi poniżej górną prawą krawędź rombu, zaś każda z linii tworzy w tej części przewężenie, aby potem rozszerzyć się w dół aż do dolnej krawędzi rombu poczynając od połowy długości dolnej krawędzi rombu, przy czym każda z kolejnych linii oznaczonych kropkami i cyframi $1$, $2$, $3$, $4$ rozszerzają się coraz bliżej lewej krawędzi rombu. Wykres ten przedstawiam dopływ ropy ze złoża mniejszy od wydajności pompowania.
Trzeci wykres w drugim od góry wierszu, oznaczony literą f, zawiera czerwoną zamkniętą linię, wydłużoną poziomu, na szerokość zbliżoną do rombu wykraczającą poza niego po prawej stronie, zlokalizowaną na wysokości dolnej krawędzi rombu. Wykres ten przedstawia całkowite uszkodzenie zaworu tłoczącego.
Pierwszy od lewej wykres w trzecim od góry wierszu, oznaczony literą g, przedstawia zamkniętą linię czerwoną, zbliżoną kształtem to rombu gdzie z lewej strony jest ona poszerzona poza obrys rombu, zaś prawa górna część zwęża się od dołu, od połowy szerokości rombu, aż do górnej prawej krawędzi. Wykres ten przedstawia wyciek po stronie ssącej.
Drugi od lewej strony wykres w trzecim od góry wierszu, oznaczony literą h, zawiera czerwoną zamkniętą linię, wydłużoną poziomo, na szerokość zbliżoną do rombu wykraczającą poza niego po lewej stronie, zlokalizowaną na wysokości górnej krawędzi rombu. Wykres ten przedstawia całkowitą nieszczelność zaworu ssącego.
