Wykonywanie wybranych pomiarów właściwości fizycznych wyrobów ceramicznych – płytek ceramicznych SEKWENCJE FILMOWE
Zapoznaj się z poniższymi Sekwencjami filmowymi i zobacz, na czym polega wykonywanie pomiarów właściwości fizycznych wyrobów ceramicznych.
Spis treści 1. Pobieranie próbek i warunki odbioru 1 1. Pobieranie próbek i warunki odbioru 2. Oznaczenie wytrzymałości na zginanie i siły łamiącej 2 2. Oznaczenie wytrzymałości na zginanie i siły łamiącej 3. Oznaczenie odporności na plamienie 3 3. Oznaczenie odporności na plamienie 4. Oznaczenie odporności chemicznej 4 4. Oznaczenie odporności chemicznej 5. Oznaczenie wymiarów i sprawdzenie jakości powierzchni 5 5. Oznaczenie wymiarów i sprawdzenie jakości powierzchni
Technik ceramik jest specjalistą o interdyscyplinarnych umiejętnościach. Wykonuje i nadzoruje procesy technologiczne przemysłu ceramicznego w produkcji ceramiki szlachetnej, stołowej, sanitarnej, budowlanej, ogniotrwałej, technicznej, elektrotechnicznej i elektronicznej. Może podjąć pracę na różnych stanowiskach w przemyśle ceramicznym, związanych z planowaniem, organizowaniem i kontrolą wyrobów gotowych oraz przebiegu ich produkcji. Wymagania stawiane przez pracodawców pracownikom w zawodzie technik ceramik wiążą się z wytwarzaniem produktów o stabilnej, bardzo wysokiej jakości osiąganej poprzez: - kontrolę parametrów procesu produkcji i analizę wyników, - badanie wyrobu gotowego i dokonywanie jego oceny na zgodność z normami i instrukcjami, - prawidłową eksploatację przydzielonych maszyn i urządzeń ceramicznych, - monitorowanie zgodności parametrów procesu produkcyjnego z normami i procedurami, - dokumentowanie wyników badań z prowadzonych prób i kontroli procesu produkcji, - kontrolę stanu technicznego obsługiwanych maszyn i urządzeń ceramicznych, - utrzymanie w czystości urządzeń i ich konserwację, - prowadzenie archiwizacji dokumentacji technologicznej i produkcyjnej.
Zadania zawodowe realizowane są na podstawie wykonanych badań laboratoryjnych dla płytek ceramicznych, które zawiera następująca norma: Płytki ceramiczne. Definicje, klasyfikacja, charakterystyki, ocena zgodności i znakowanie według PN‑EN 14411:2009
W omawianej Normie Europejskiej zdefiniowano terminy i określono właściwości dotyczące płytek ceramicznych wytwarzanych metodą prasowania na sucho, układanych na podłogach wewnętrznych i zewnętrznych (w tym na schodach) i ścianach. Ponadto podano poziom wymagań dla tych właściwości i odwołano się do stosowanych metod badań, jak również postanowień dotyczących oceny i weryfikacji zgodności. Płytki ceramiczne poddawane są ciągłej kontroli na wszystkich etapach produkcji, począwszy od badań surowców i półproduktów na etapie przyjęcia dostaw i monitoring w trakcie cyklu produkcyjnego, a skończywszy na produkcie końcowym, który przechodzi cykle badawcze prowadzone w laboratoriach zakładowych i akredytowanych laboratoriach zewnętrznych. Produkowane wyroby spełniają parametry techniczne wymagane w europejskich i polskich normach, co potwierdzają odpowiednie atesty i certyfikaty.
Sekwencje filmowe obrazują przeprowadzenie badań w laboratorium dla wybranych pięciu właściwości fizycznych wyrobów ceramicznych dla badań płytek ceramicznych:
- pierwszy z nich dotyczy pobierania próbek do badań – PN‑EN ISO 10545‑1 - drugi z nich dotyczy oznaczenia wytrzymałości na zginanie i siły łamiącej – PN‑EN ISO 10545‑4 - trzeci z nich dotyczy oznaczenia odporności na plamienie – PN‑EN ISO 10545‑14 - czwarty z nich dotyczy oznaczenia odporności chemicznej – PN‑EN ISO 10545‑13 - piąty z nich dotyczy oznaczenia wymiarów i sprawdzanie jakości powierzchni – PN‑EN ISO 10545‑2
Sekwencja 1: Pobieranie próbek i warunki odbioru. Norma PN‑EN ISO 10545‑1
R1K8ELXMBHVQj Nagranie filmowe dotyczące pobierania próbek i warunków odbioru.
Nagranie filmowe dotyczące pobierania próbek i warunków odbioru.
Sekwencje filmowe pt. ,,Wykonywanie wybranych pomiarów właściwości fizycznych wyrobów ceramicznych – płytek ceramicznych: Pobieranie próbek i warunków odbioru. Norma PN‑EN ISO 10545‑1".
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Film dostępny pod adresem /preview/resource/R1K8ELXMBHVQj
Sekwencje filmowe pt. ,,Wykonywanie wybranych pomiarów właściwości fizycznych wyrobów ceramicznych – płytek ceramicznych: Pobieranie próbek i warunków odbioru. Norma PN‑EN ISO 10545‑1".
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Nagranie filmowe dotyczące pobierania próbek i warunków odbioru.

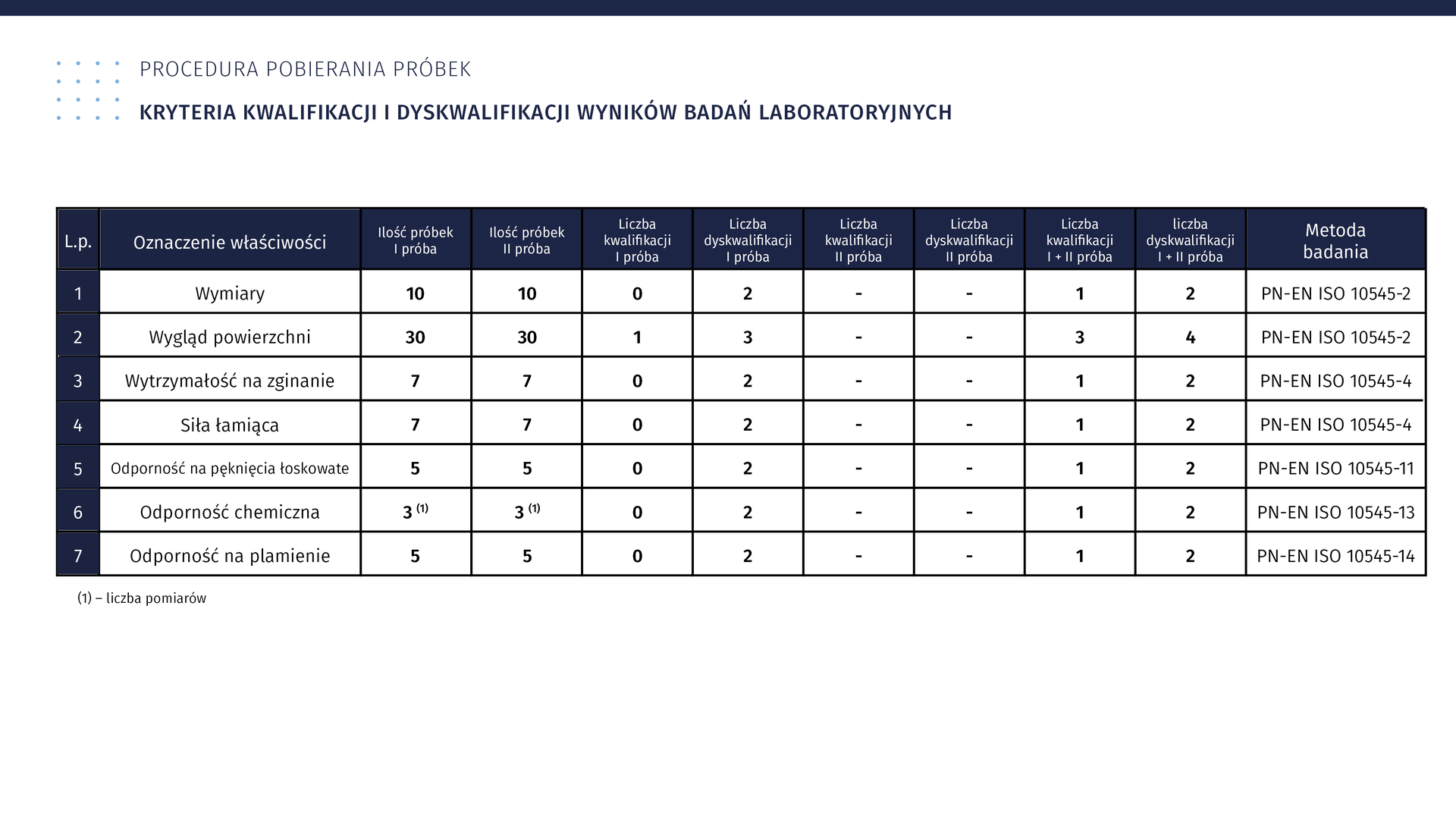

RkSxBNLiIY3RN Grafika pod tytułem: Procedura pobierania próbek. Kryteria kwalifikacji i dyskwalifikacji wyników badań laboratoryjnych. Poniżej znajduje się tabela z oznaczeniem właściwości i metodą badań. Wers pierwszy. Oznaczenie właściwości – wymiary: ilość próbek pierwsza próba 10; ilość próbek druga próba 10; liczba kwalifikacji pierwsza próba 0; liczba dyskwalifikacji pierwsza próba 2; liczba kwalifikacji druga próba brak wyniku; liczba dyskwalifikacji druga próba brak wyniku; liczba kwalifikacji pierwsza plus druga próba 1; liczba dyskwalifikacji pierwsza plus druga próba 2; metoda badania PN‑EN ISO 10545‑2. Wers drugi. Oznaczenie właściwości – wygląd powierzchni: ilość próbek pierwsza próba 30; ilość próbek druga próba 30; liczba kwalifikacji pierwsza próba 3; liczba dyskwalifikacji pierwsza próba 3; liczba kwalifikacji druga próba brak wyniku; liczba dyskwalifikacji druga próba brak wyniku; liczba kwalifikacji pierwsza plus druga próba 3; liczba dyskwalifikacji pierwsza plus druga próba 4; metoda badania PN‑EN ISO 10545‑2. Wers trzeci. Oznaczenie właściwości – wytrzymałość na zginanie: ilość próbek pierwsza próba 7; ilość próbek druga próba 7; liczba kwalifikacji pierwsza próba 0; liczba dyskwalifikacji pierwsza próba 2; liczba kwalifikacji druga próba brak wyniku; liczba dyskwalifikacji druga próba brak wyniku; liczba kwalifikacji pierwsza plus druga próba 1; liczba dyskwalifikacji pierwsza plus druga próba 2; metoda badania PN‑EN ISO 10545‑4. Wers czwarty. Oznaczenie właściwości – siła łamiąca: ilość próbek pierwsza próba 7; ilość próbek druga próba 7; liczba kwalifikacji pierwsza próba 0; liczba dyskwalifikacji pierwsza próba 2; liczba kwalifikacji druga próba brak wyniku; liczba dyskwalifikacji druga próba brak wyniku; liczba kwalifikacji pierwsza plus druga próba 1; liczba dyskwalifikacji pierwsza plus druga próba 2; metoda badania PN‑EN ISO 10545‑4. Wers piąty. Oznaczenie właściwości – odporność na pęknięcia łoskowate: ilość próbek pierwsza próba 5; ilość próbek druga próba 5; liczba kwalifikacji pierwsza próba 0; liczba dyskwalifikacji pierwsza próba 2; liczba kwalifikacji druga próba brak wyniku; liczba dyskwalifikacji druga próba brak wyniku; liczba kwalifikacji pierwsza plus druga próba 1; liczba dyskwalifikacji pierwsza plus druga próba 2; metoda badania PN‑EN ISO 10545‑11. Wers szósty. Oznaczenie właściwości – odporność chemiczna: ilość próbek pierwsza próba 3 indeks górny jeden pomiar koniec indeksu; ilość próbek druga próba 3 indeks górny jeden pomiar koniec indeksu; liczba kwalifikacji pierwsza próba 0; liczba dyskwalifikacji pierwsza próba 2; liczba kwalifikacji druga próba brak wyniku; liczba dyskwalifikacji druga próba brak wyniku; liczba kwalifikacji pierwsza plus druga próba 1; liczba dyskwalifikacji pierwsza plus druga próba 2; metoda badania PN‑EN ISO 10545‑13. Oznaczenie właściwości – odporność chemiczna: ilość próbek pierwsza próba 5; ilość próbek druga próba 5; liczba kwalifikacji pierwsza próba 0; liczba dyskwalifikacji pierwsza próba 2; liczba kwalifikacji druga próba brak wyniku; liczba dyskwalifikacji druga próba brak wyniku; liczba kwalifikacji pierwsza plus druga próba 1; liczba dyskwalifikacji pierwsza plus druga próba 2; metoda badania PN‑EN ISO 10545‑14.
Grafika pt. "Procedura pobierania próbek".
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Powrót do spisu treści 6 Powrót do spisu treści
Sekwencja 2: Oznaczenie wytrzymałości na zginanie i siły łamiącej. Norma PN‑EN ISO 10545‑4
RciZhF8sZODjs Nagranie filmowe dotyczące oznaczenia wytrzymałości na zginanie i siły łamiące.
Nagranie filmowe dotyczące oznaczenia wytrzymałości na zginanie i siły łamiące.
Sekwencje filmowe pt. ,,Wykonywanie wybranych pomiarów właściwości fizycznych wyrobów ceramicznych – płytek ceramicznych: Oznaczenie wytrzymałości na zginanie i siły łamiącej. Norma PN‑EN ISO 10545‑4".
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Film dostępny pod adresem /preview/resource/RciZhF8sZODjs
Sekwencje filmowe pt. ,,Wykonywanie wybranych pomiarów właściwości fizycznych wyrobów ceramicznych – płytek ceramicznych: Oznaczenie wytrzymałości na zginanie i siły łamiącej. Norma PN‑EN ISO 10545‑4".
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Nagranie filmowe dotyczące oznaczenia wytrzymałości na zginanie i siły łamiące.
Powrót do spisu treści 6 Powrót do spisu treści
Sekwencja 3: Oznaczenie odporności na plamienie. Norma PN‑EN ISO 10545‑14
R1YwJxh3WYyYS Nagranie filmowe dotyczące oznaczenia odporności na plamienie.
Nagranie filmowe dotyczące oznaczenia odporności na plamienie.
Sekwencje filmowe pt. ,,Wykonywanie wybranych pomiarów właściwości fizycznych wyrobów ceramicznych – płytek ceramicznych: Oznaczenie odporności na plamienie. Norma PN‑EN ISO 10545‑14".
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Film dostępny pod adresem /preview/resource/R1YwJxh3WYyYS
Sekwencje filmowe pt. ,,Wykonywanie wybranych pomiarów właściwości fizycznych wyrobów ceramicznych – płytek ceramicznych: Oznaczenie odporności na plamienie. Norma PN‑EN ISO 10545‑14".
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Nagranie filmowe dotyczące oznaczenia odporności na plamienie.
Poniżej zamieszczono do pobrania karty charakterystyk dla omawianych w powyższym filmie związków chemicznych.
Kwas solny:
RHwKYGnUJVvw8 Przycisk umożliwiający pobranie pliku Karta charakterystyki kwas solny 9%.
Plik PDF o rozmiarze 722.12 KB w języku polskim
Wodorotlenek potasu:
R1ZN3PtX11AWf Przycisk umożliwiający pobranie pliku Karta charakterystyki wodorotlenek potasu.
Plik PDF o rozmiarze 1 022.99 KB w języku polskim
Aceton:
RbSAORfTcefdq Przycisk umożliwiający pobranie pliku Karta charakterystyki aceton farmaceutyczny.
Plik PDF o rozmiarze 580.56 KB w języku polskim
Powrót do spisu treści 6 Powrót do spisu treści
Sekwencja 4: Oznaczenie odporności chemicznej. Norma PN‑EN ISO 10545‑13
RrNlT2LxoEHYB Nagranie filmowe dotyczące oznaczenia odporności chemicznej.
Nagranie filmowe dotyczące oznaczenia odporności chemicznej.
Sekwencje filmowe pt. ,,Wykonywanie wybranych pomiarów właściwości fizycznych wyrobów ceramicznych – płytek ceramicznych: Oznaczenie odporności chemicznej. Norma PN‑EN ISO 10545‑13".
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Film dostępny pod adresem /preview/resource/RrNlT2LxoEHYB
Sekwencje filmowe pt. ,,Wykonywanie wybranych pomiarów właściwości fizycznych wyrobów ceramicznych – płytek ceramicznych: Oznaczenie odporności chemicznej. Norma PN‑EN ISO 10545‑13".
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Nagranie filmowe dotyczące oznaczenia odporności chemicznej.
Poniżej zamieszczono do pobrania karty charakterystyk dla omawianych w powyższym filmie związków chemicznych.
Chlorek amonu:
R184kLeOmgNJf Przycisk umożliwiający pobranie pliku Karta charakterystyki chlorek amonu.
Plik PDF o rozmiarze 1.18 MB w języku polskim
Podchloryn sodu:
R1cuhX5LJF5wf Przycisk umożliwiający pobranie pliku Karta charakterystyki podchloryn sodu.
Plik PDF o rozmiarze 754.08 KB w języku polskim
Kwas solny:
R1SrPvbbfFkPO Przycisk umożliwiający pobranie pliku Karta charakterystyki kwas solny.
Plik PDF o rozmiarze 722.12 KB w języku polskim
Kwas cytrynowy:
RFCxG0lp2aEzs Przycisk umożliwiający pobranie pliku Karta charakterystyki kwas cytrynowy.
Plik PDF o rozmiarze 1.20 MB w języku polskim
Wodorotlenek potasu:
RvliR6vEcG9jr Przycisk umożliwiający pobranie pliku Karta charakterystyki wodorotlenek potasu.
Plik PDF o rozmiarze 1 022.99 KB w języku polskim
Kwas mlekowy:
R111fPQE3pDIT Przycisk umożliwiający pobranie pliku Karta charakterystyki kwas mlekowy.
Plik PDF o rozmiarze 1.09 MB w języku polskim
Powrót do spisu treści 6 Powrót do spisu treści
Sekwencja 5: Oznaczenie wymiarów i sprawdzenie jakości powierzchni. Norma PN‑EN ISO 10545‑2
R1FefQx7jvhKG Nagranie filmowe dotyczące oznaczenia wymiarów i sprawdzania jakości powierzchni.
Nagranie filmowe dotyczące oznaczenia wymiarów i sprawdzania jakości powierzchni.
Sekwencje filmowe pt. ,,Wykonywanie wybranych pomiarów właściwości fizycznych wyrobów ceramicznych – płytek ceramicznych: Oznaczenie wymiarów i sprawdzenie jakości powierzchni. Norma PN‑EN ISO 10545‑2".
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Film dostępny pod adresem /preview/resource/R1FefQx7jvhKG
Sekwencje filmowe pt. ,,Wykonywanie wybranych pomiarów właściwości fizycznych wyrobów ceramicznych – płytek ceramicznych: Oznaczenie wymiarów i sprawdzenie jakości powierzchni. Norma PN‑EN ISO 10545‑2".
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Nagranie filmowe dotyczące oznaczenia wymiarów i sprawdzania jakości powierzchni.
Poniżej zamieszczono do pobrania rejestr norm: wymagania i badania dla płytek ceramicznych
RGk5nbnEvSgwv Przycisk umożliwiający pobranie pliku rejestru norm dla płytek ceramicznych.
Plik PDF o rozmiarze 61.85 KB w języku polskim
Powrót do spisu treści 6 Powrót do spisu treści
Powrót do spisu treści 6 Powrót do spisu treści
