Wykres

Grupa komponentów do tworzenia wykresów i zadanie Ustaw wysokość słupków na wykresie. Zarówno Wykres kołowy, jak i Wykres XY można wyświetlać w różnej formie, zmieniając parametry w edytorze.

Przykłady i ich ustawienia:

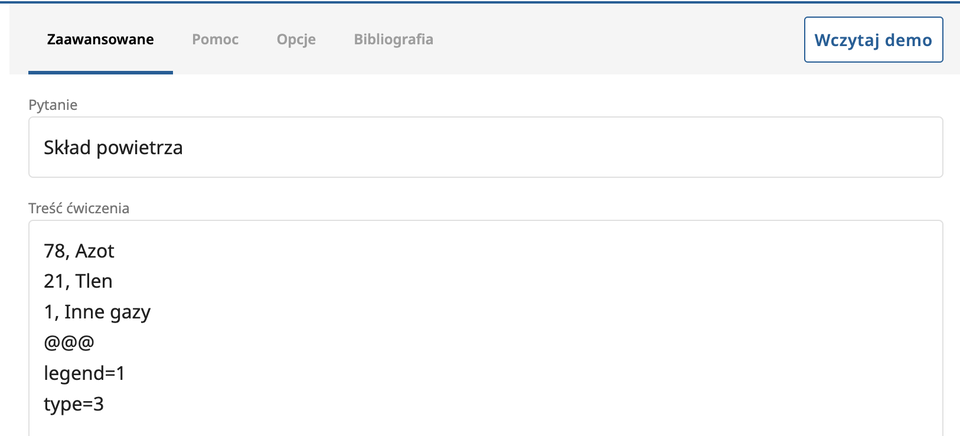

Wykres półpierścieniowy

Ustawienia dla powyższego przykładu:

RGSA3O77P3OHP

Wyjaśnienie

Dane podajemy w formacie:

wartość, etykieta

Do zapisu części „po przecinku” używamy kropki, a nie przecinka. Kolejne dane rozdzielane są enterami
Po wprowadzeniu danych możemy dodać „@@@” w kolejnej linii a następnie w kolejnych liniach podawać dodatkowe parametry.

Parametry
type - rodzaj wykresu (1 - kołowy, 2 - pierścieniowy, 3 - półpierścieniowy)
title - tytuł wykresu
legend - pokazywanie lub ukrywanie legendy. Domyślnie ma wartość 0, a więc legenda jest ukryta. Aby pokazać legendę, należy wpisać „legend=1”.
labels_inside - pokazywanie etykiet wewnątrz wykresu, a nie na zewnątrz. Domyślnie ma wartość 0. Aby włączyć, należy ustawić wartość 1.
label_size - rozmiar czcionki etykiet. Domyślnie ma wartość 14.
legend_width - szerokość legendy. Domyślnie ma wartość 300.
colors - zestaw kolorów do wykorzystania w wykresie, oddzielone przecinkiem (bez spacji). Np. colors=#AAA111,#BBB111,#CCC111,#FF9671,#FFC75F,#F9F881
wrap_legend - długie podpisy w legendzie będą zawijane, a nie ucinane. Przyjmuje wartości 1 lub 0. Domyślnie ustawione jest 0.
wrap_description - długie opisy na wykresie będą zawijane, a nie ucinane. Przyjmuje wartości 1 lub 0. Domyślnie ustawione jest 0.
description_width - szerokość opisów. Domyślnie ma wartość 150.
comma_format - kropka oddzielająca części dziesiętne liczb będzie zamieniona na przecinek. Przyjmuje wartości 1 lub 0. Domyślnie ustawione jest 0

Przykłady i ich ustawienia:

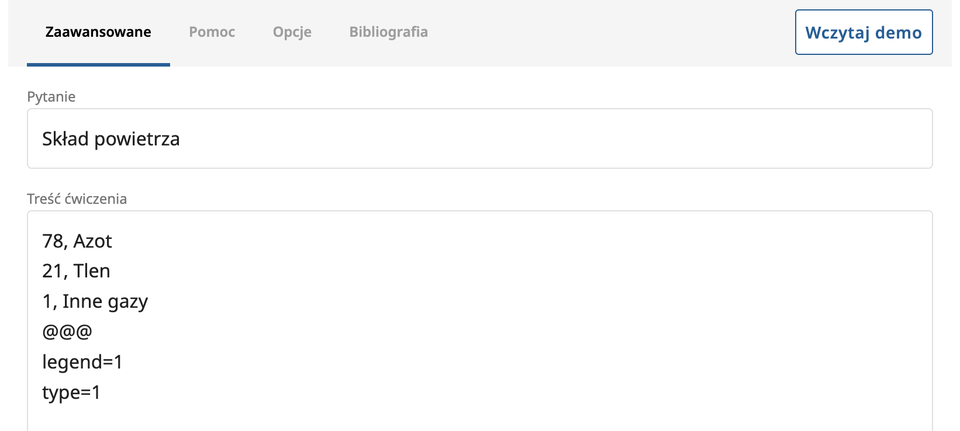

Wykres kołowy

Ustawienia dla powyższego przykładu:

RS5AO87SSME2K

Wykres pierścieniowy

Ustawienia dla powyższego przykładu:

RCAT5OKG93D3Z

Wykres XY

Wykres kolumnowy

Ustawienia:

R1TO6H73LM2D7

Wyjaśnienie

Dane podajemy w formacie:
etykieta, wartość1, wartość2, ...

Możemy podać dowolną ilość zestawów wartości - minimalnie 1.
Do zapisu części liczby „po przecinku” używamy kropki, a nie przecinka. Kolejne dane rozdzielane są enterami
Po wprowadzeniu danych możemy dodać „@@@” w kolejnej linii a następnie w kolejnych liniach podawać dodatkowe parametry.

Parametry:
legend - pokazywanie lub ukrywanie legendy. Domyślnie ma wartość 0, a więc legenda jest ukryta. Aby pokazać legendę, należy wpisać „legend=1”.
orientation - ustawienie wykresu poziomo (horizontal) lub pionowo (vertical). Domyślna wartość to vertical.
type - rodzaj wykresu - kolumnowy (column), liniowy (linear), skumulowany (stacked) lub punktowy (point). Domyślnie jest ustawiona wartość „column”
title - tytuł wykresu
value_title - podpis osi wartości. Można go formatować wg instrukcji poniżej.
category_title - podpis osi kategorii. Można go formatować wg instrukcji poniżej.
size_x - pozwala zmienić proporcję poziomą (domyślnie size_x=16).
size_y - pozwala zmienić proporcję pionową (domyślnie size_y=9).
label_x_width - szerokość podpisu na osi X (używane wtedy, kiedy chcemy aby opis się złamał tam gdzie chcemy).
label_y_width - szerokość podpisu na osi Y (używane wtedy, kiedy chcemy aby opis się złamał tam gdzie chcemy).
hide_label - ukrywanie podpisu kategorii na wykresie. Przyjmuje wartości 1 lub 0. Domyślnie ustawione jest 0 (a więc podpis jest pokazywany).
delimeter - znak który oddziela kolejne wartości. Domyślnie jest to przecinek. Jeśli w tekście etykiety chcemy wykorzystać przecinek, to należy rozdzielić kolejne wartości np. średnikami i ustawić delimeter=;
colors - zestaw kolorów do wykorzystania w wykresie, oddzielone przecinkiem (bez spacji). Np. colors=#AAA111,#BBB111,#CCC111,#FF9671,#FFC75F,#F9F881
x_logarythmic - ustawia skalę logarytmiczną na osi X. Przyjmuje wartości 1 lub 0. Domyślnie ustawione jest 0.
y_logarythmic - ustawia skalę logarytmiczną na osi Y. Przyjmuje wartości 1 lub 0. Domyślnie ustawione jest 0.
wrap_legend - długie podpisy w legendzie będą zawijane, a nie ucinane. Przyjmuje wartości 1 lub 0. Domyślnie ustawione jest 0.

Formatowanie tekstu w dymku:
- Element [bold]pogrubiony[/]
- Element [italic]pochylony[/]
- Indeks górny i dolny H[subscript]2[/]O[superscript]+[/]
- Nowa linia[br]Druga linia
- Tekst w nawiasach [[kwadratowych]] (należy dać podwójne nawiasy)
comma_format - kropka oddzielająca części dziesiętne liczb będzie zamieniona na przecinek. Przyjmuje wartości 1 lub 0. Domyślnie ustawione jest 0.

Przykłady i ustawienia:

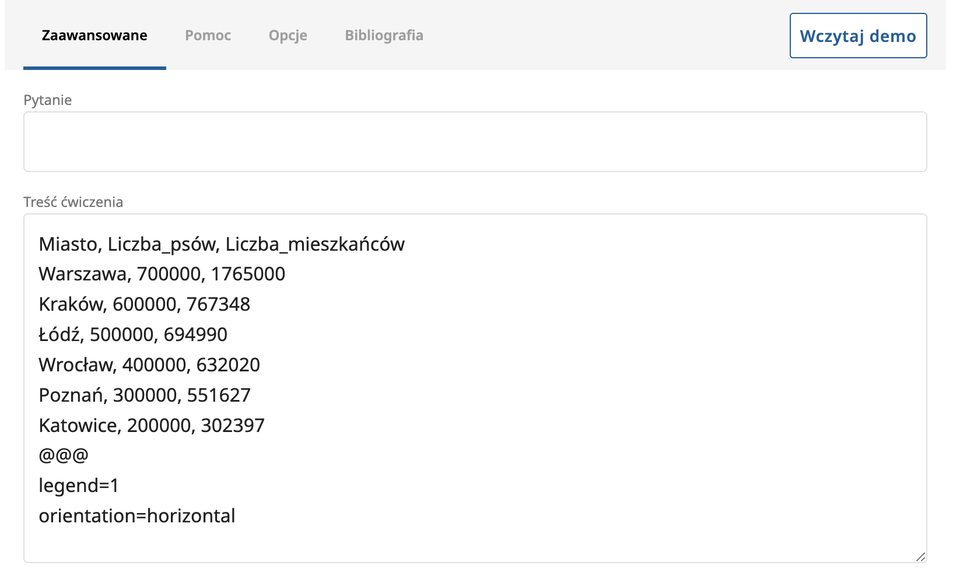

Wykres kolumnowy (orientacja pozioma)

Ustawienia:

R4ORGKEZ95OZO

Wykres liniowy

Ustawienia:

R1T2548BXS8LR

Wykres skumulowany

Ustawienia:

R1G3KZHLLGAGH

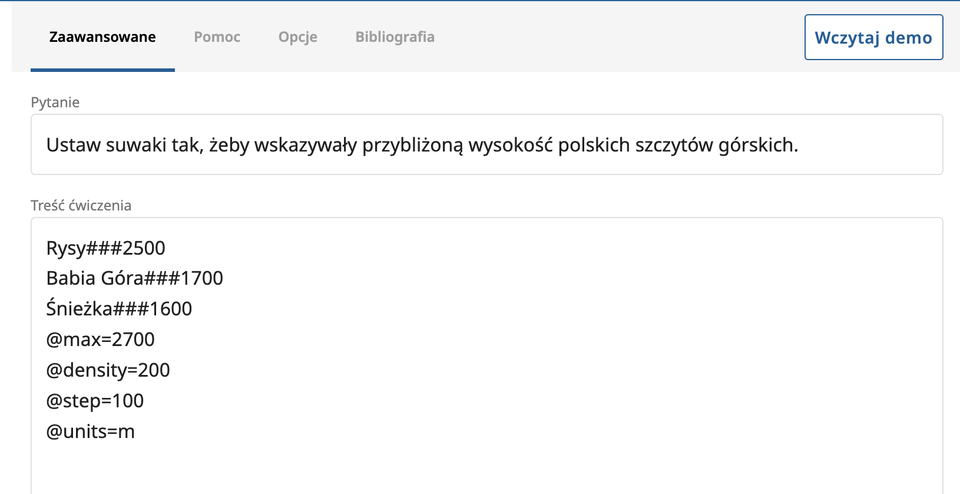

Ustaw wysokość słupków na wykresie

Przykład:

Ustawienie:

R1HKFBT69A6Q4
