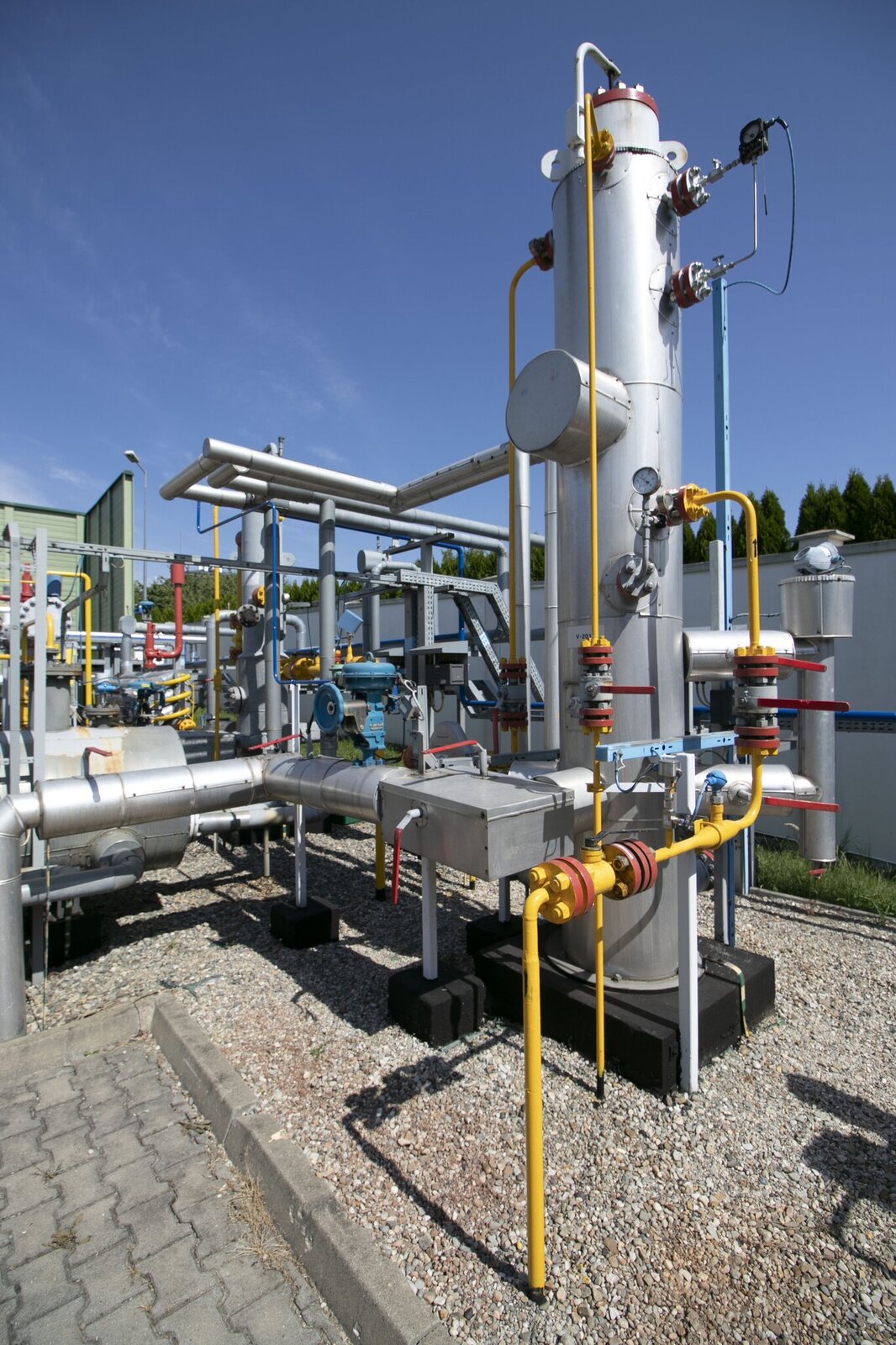

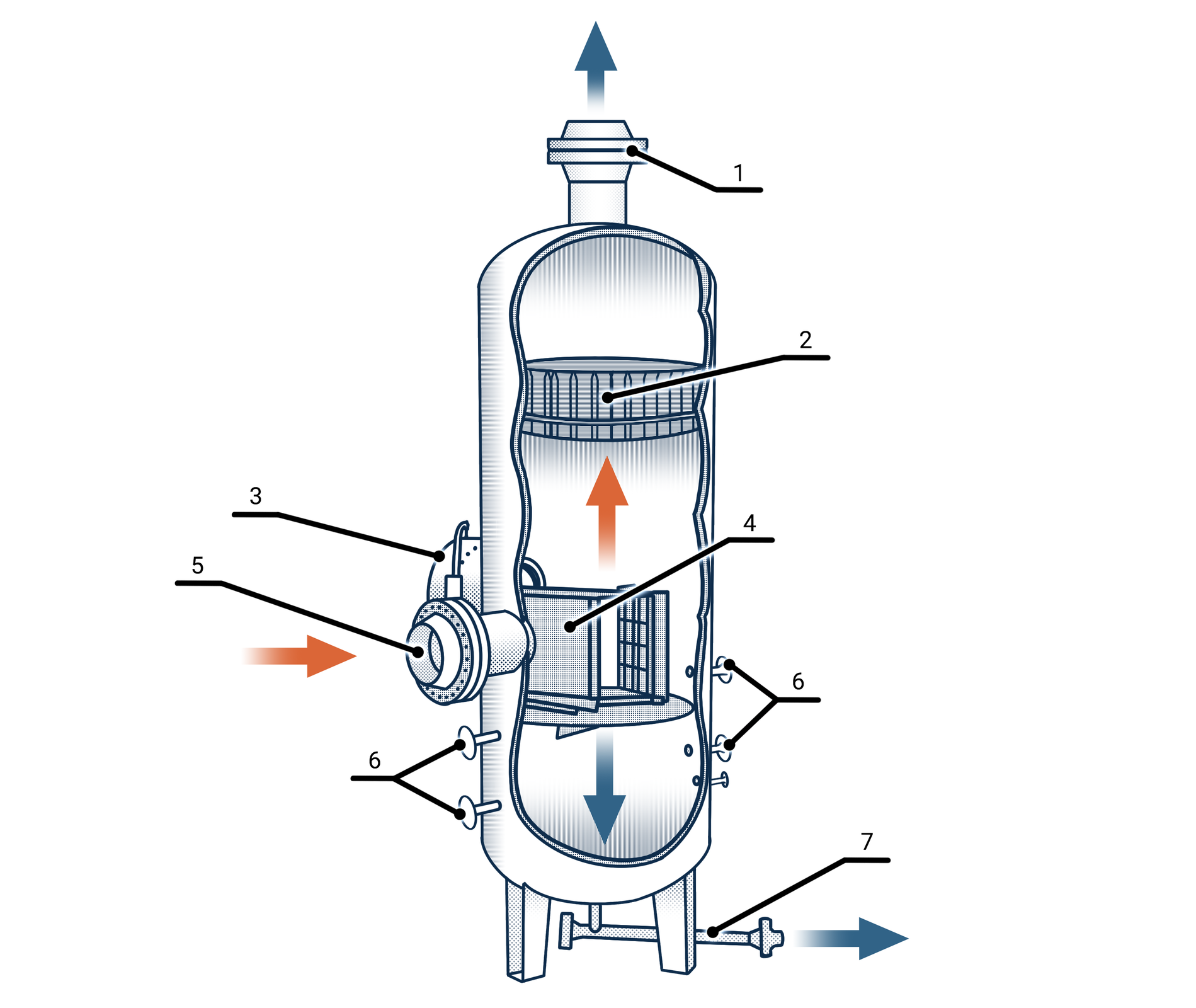

Oddzielacz dwufazowy (separator).

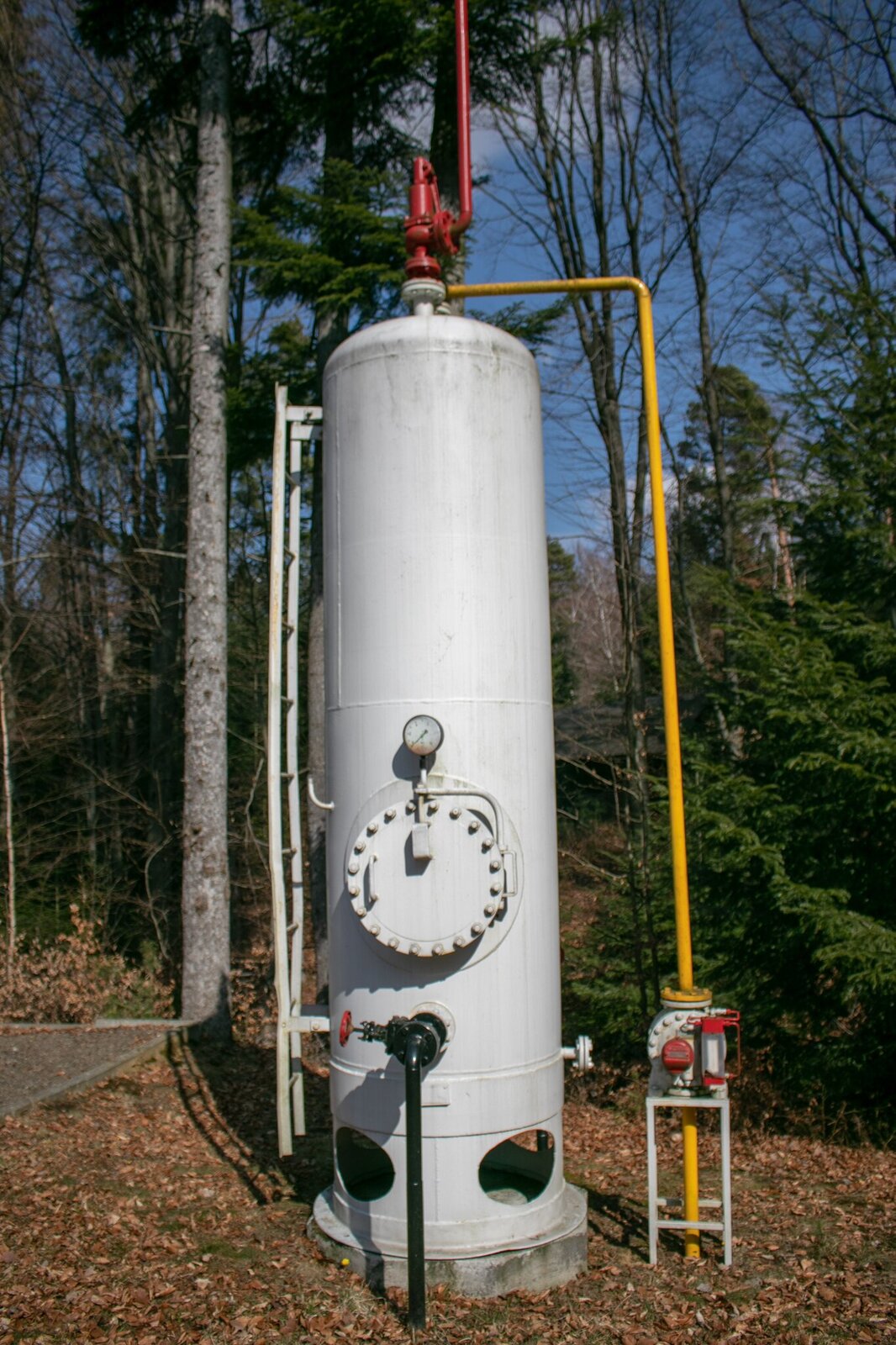

Separator dwufazowy pionowy typu r dziesięć łamane na tysiąc służący do rozdziału fazy gazowej od ciekłej, wyposażony w zawór bezpieczeństwa, manometr, spust cieczy oraz wyprowadzenie gazu z gazomierzem do pomiaru ilości przepływającego gazu ziemnego.

Oddzielacz dwufazowy

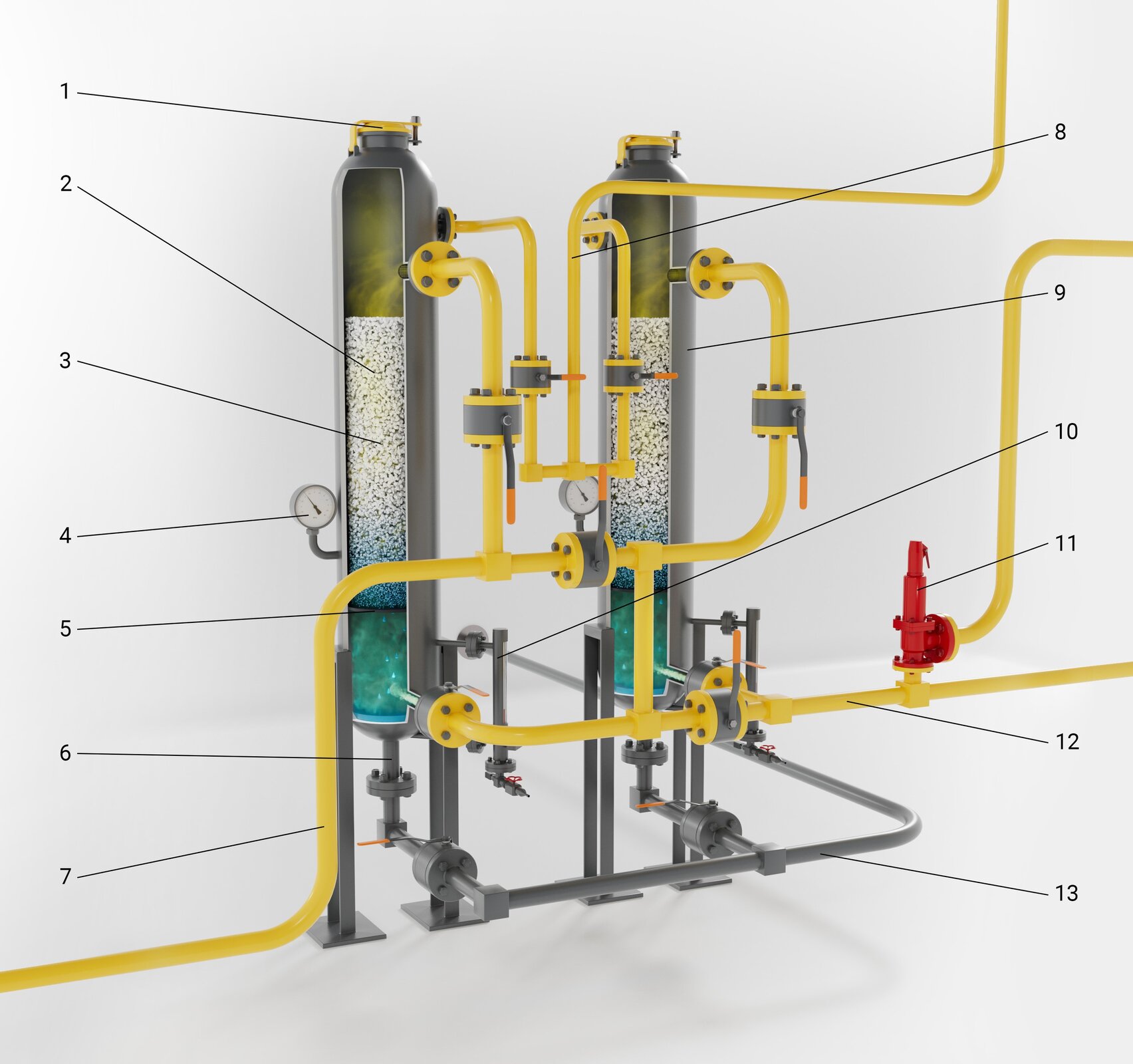

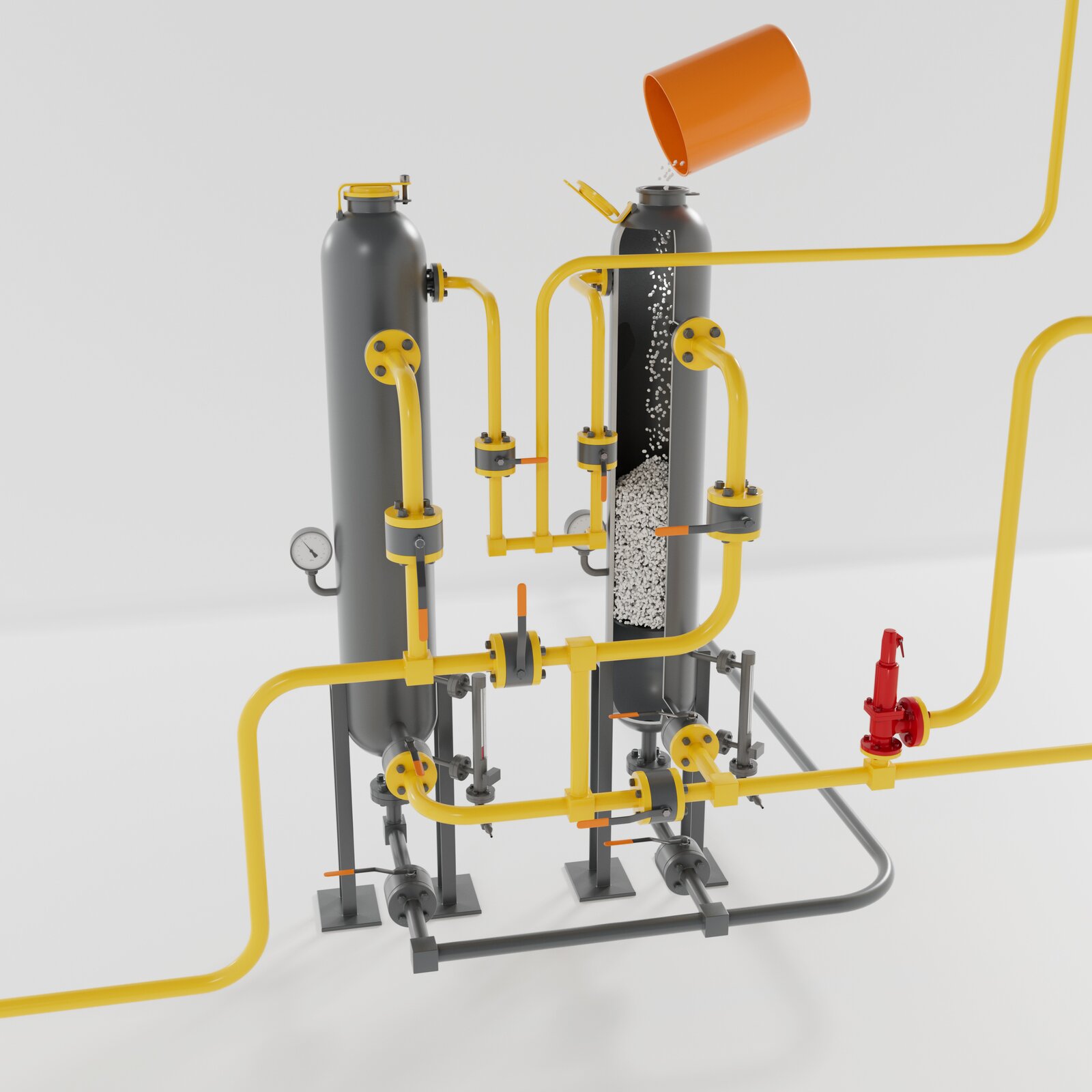

Instalacja do osuszania gazu ziemnego metodą adsorpcyjną:
1 – właz roboczy,
2 – proces adsorpcyjnego osuszania gazu ziemnego,
3 – wypełnienie kolumny tabletkami chlorkowo‑wapniowymi,
4 – manometr,
5 – deflektor perforowany,
6 – kruciec spustowy wykroplin,
7 – odprowadzenie osuszonego gazu ziemnego,
8 – odgazowanie poszczególnych kolumn,
9 – kolumna adsorpcyjna,
10 – poziomowskaz,
11 – zawór bezpieczeństwa,
12 – dopływ gazu wilgotnego,
13 – spust wody do zbiornika roboczego.

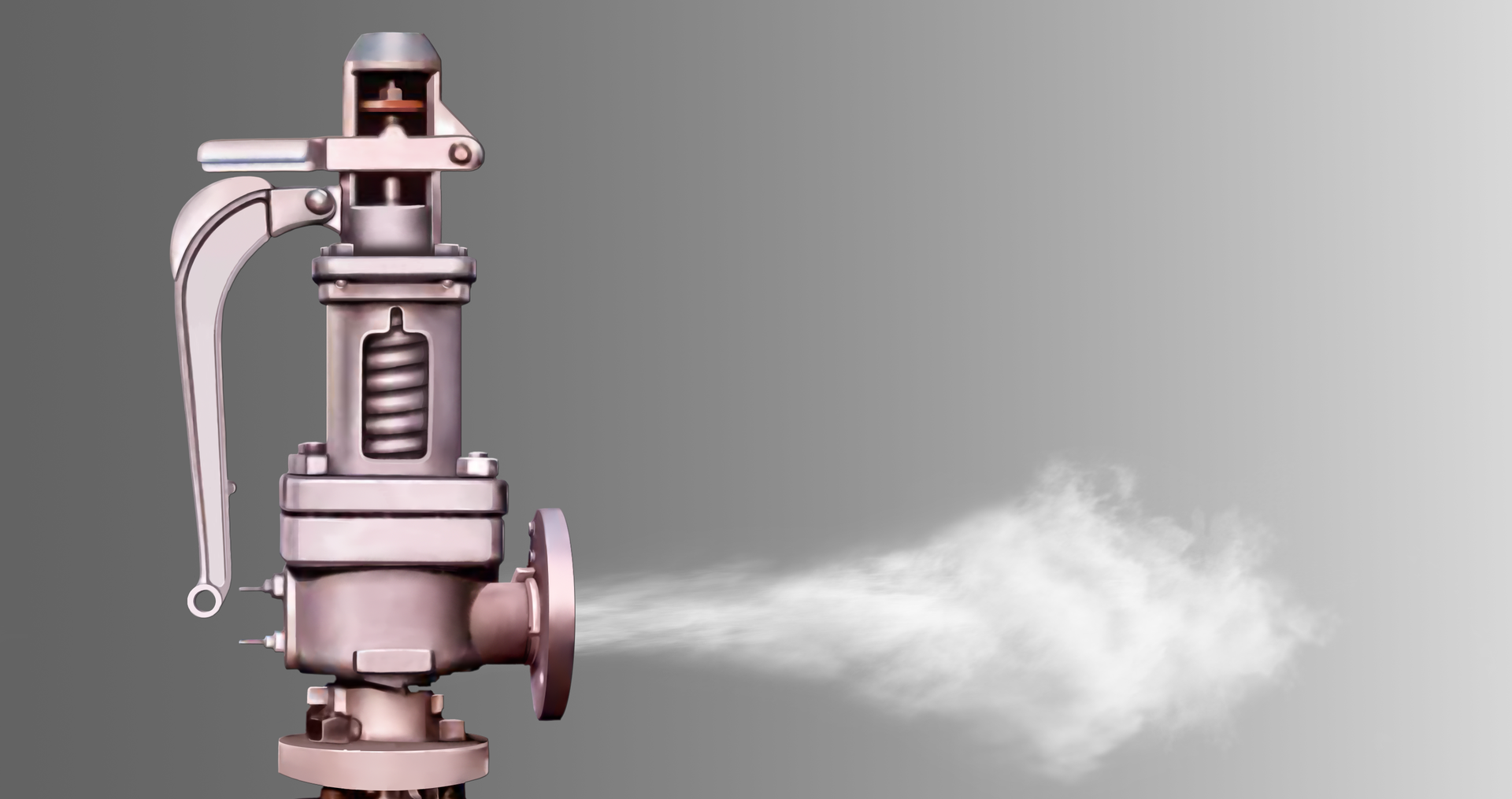

Zadaniem zaworu bezpieczeństwa jest zabezpieczenie urządzeń ciśnieniowych lub zbiorników przed nadmiernym wzrostem ciśnienia powyżej wartości granicznej. W przypadku, gdy siła pochodząca od ciśnienia i działająca na grzyb zrówna się z ustawioną siłą nacisku sprężyny, następuje początek otwierania się zaworu. Dalszy przyrost ciśnienia wymagany dla danej konstrukcji zaworu , powoduje jego pełne otwarcie. Zawory bezpieczeństwa są wyposażone w dzwon, którego zadaniem jest wspomaganie dla osiągnięcia pełnego skoku. Ustawione ciśnienie zabezpieczone jest przez plombowanie między kołpakiem i kapturem

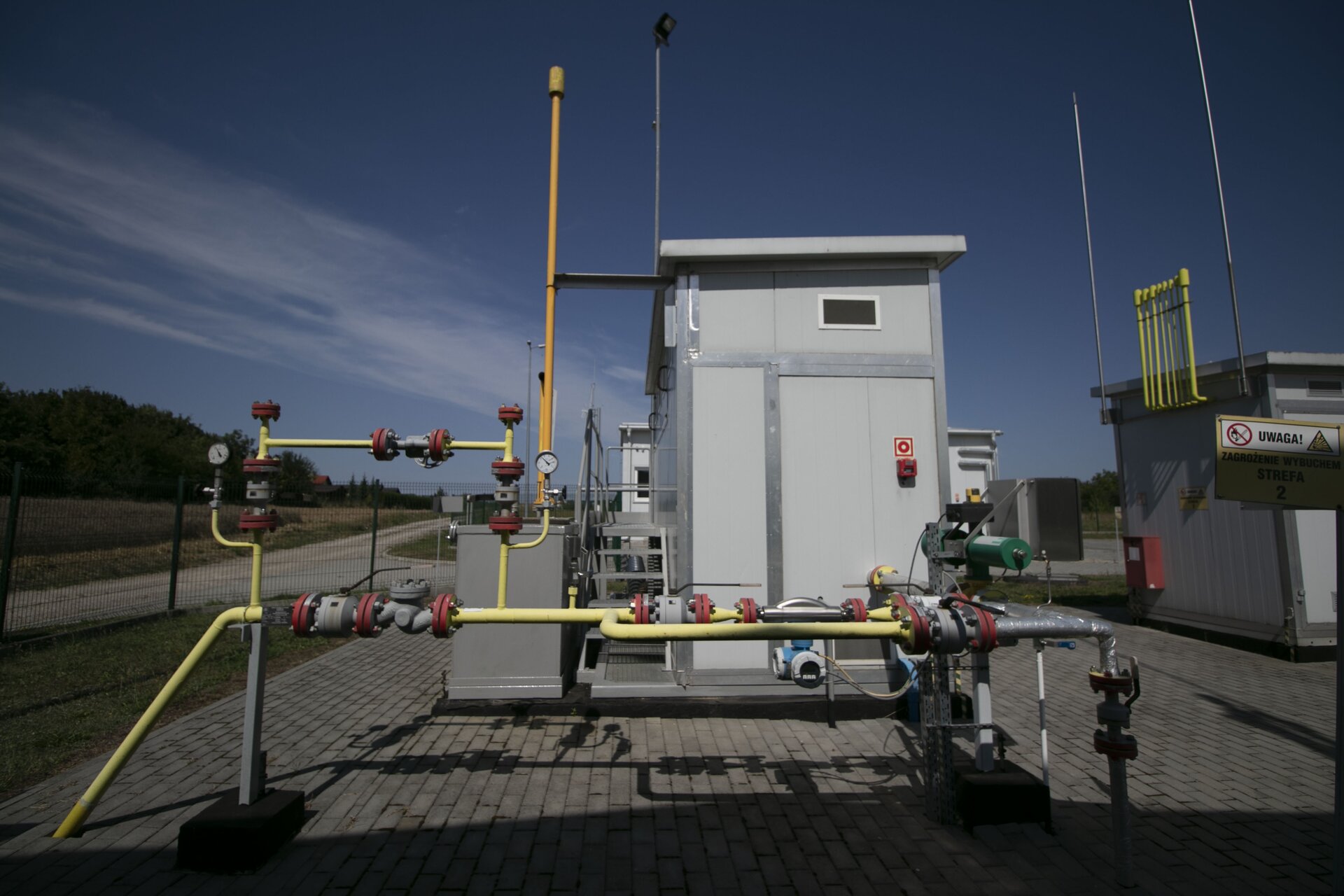

Gazociąg z układem wydmuchowym, przepływomierz masowy Coriolisa oraz automatyczny zawór odcinający.

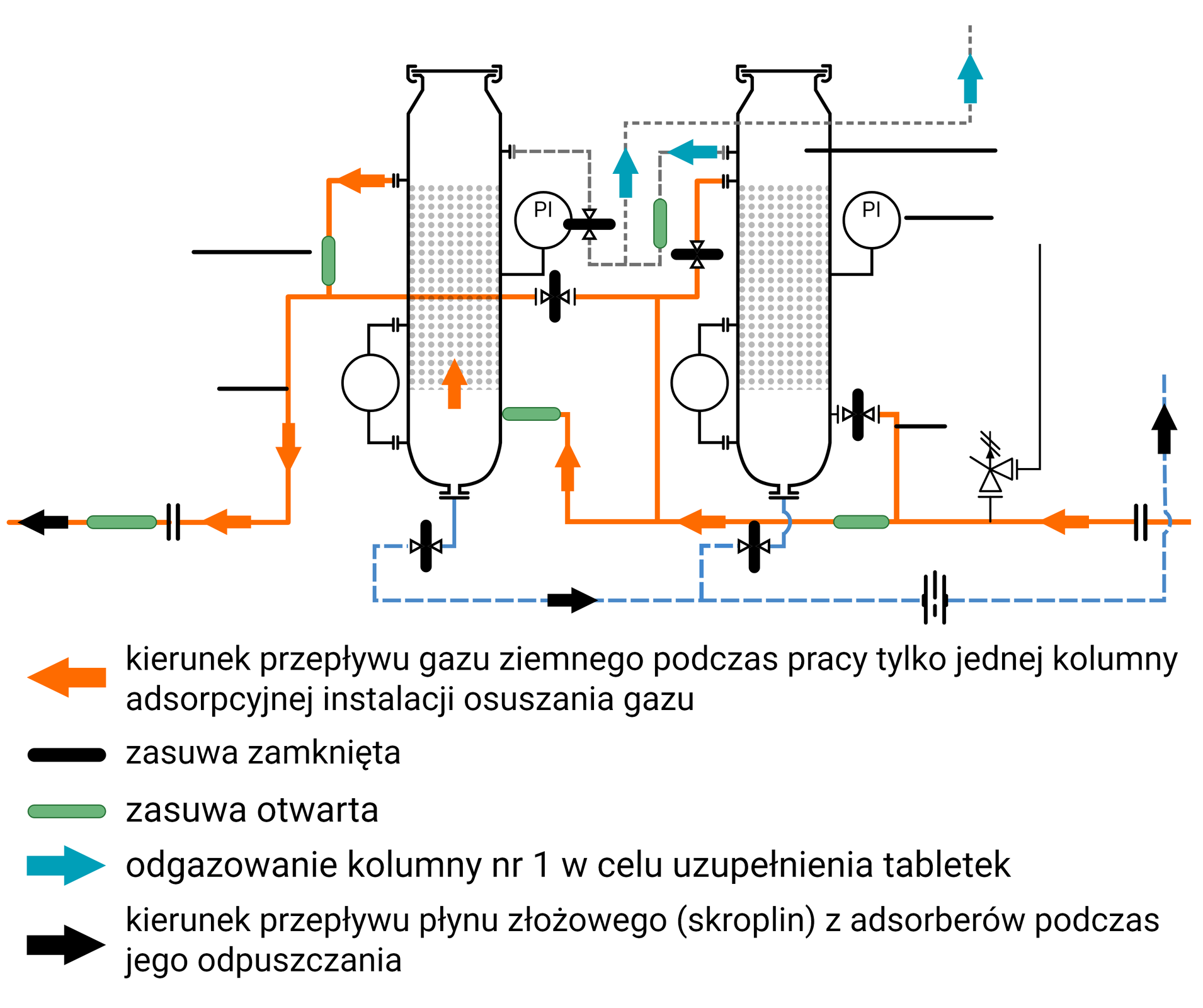

Zrzut gazu z kolumn adsorpcyjnych na czas ich kontroli wewnętrznej

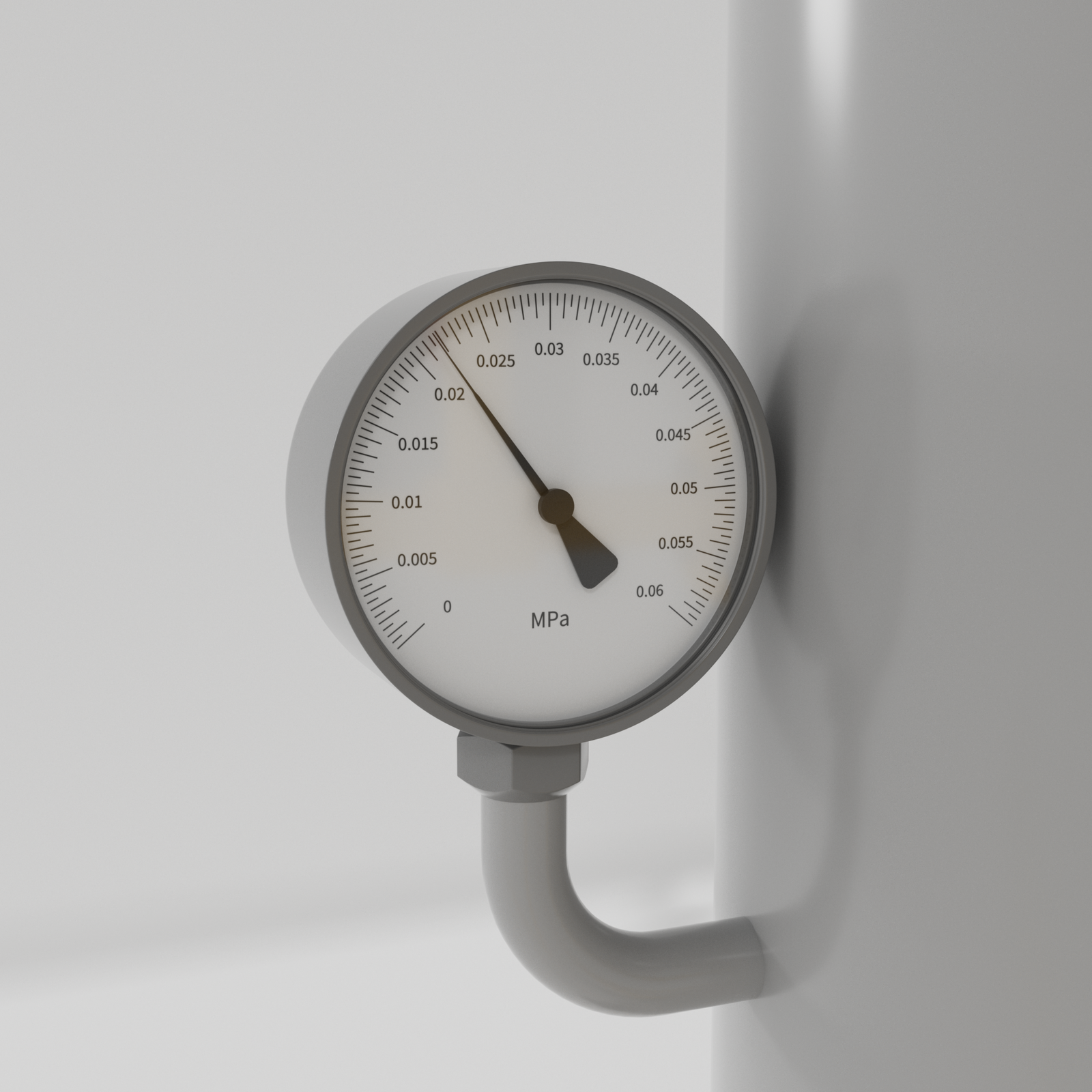

Manometr służy do pomiaru ciśnienia.

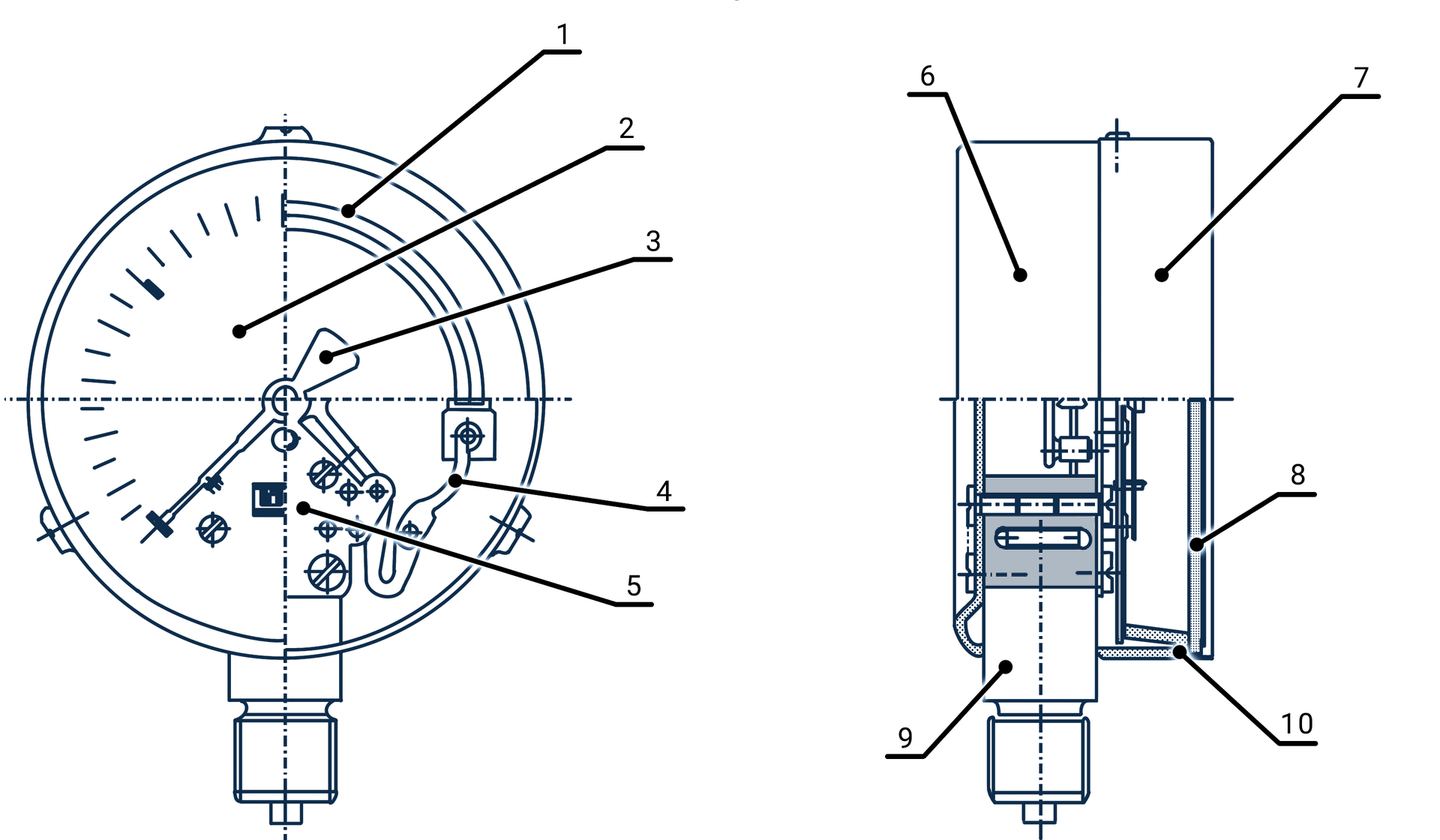

Schemat manometru opartego na rurce Bourdona

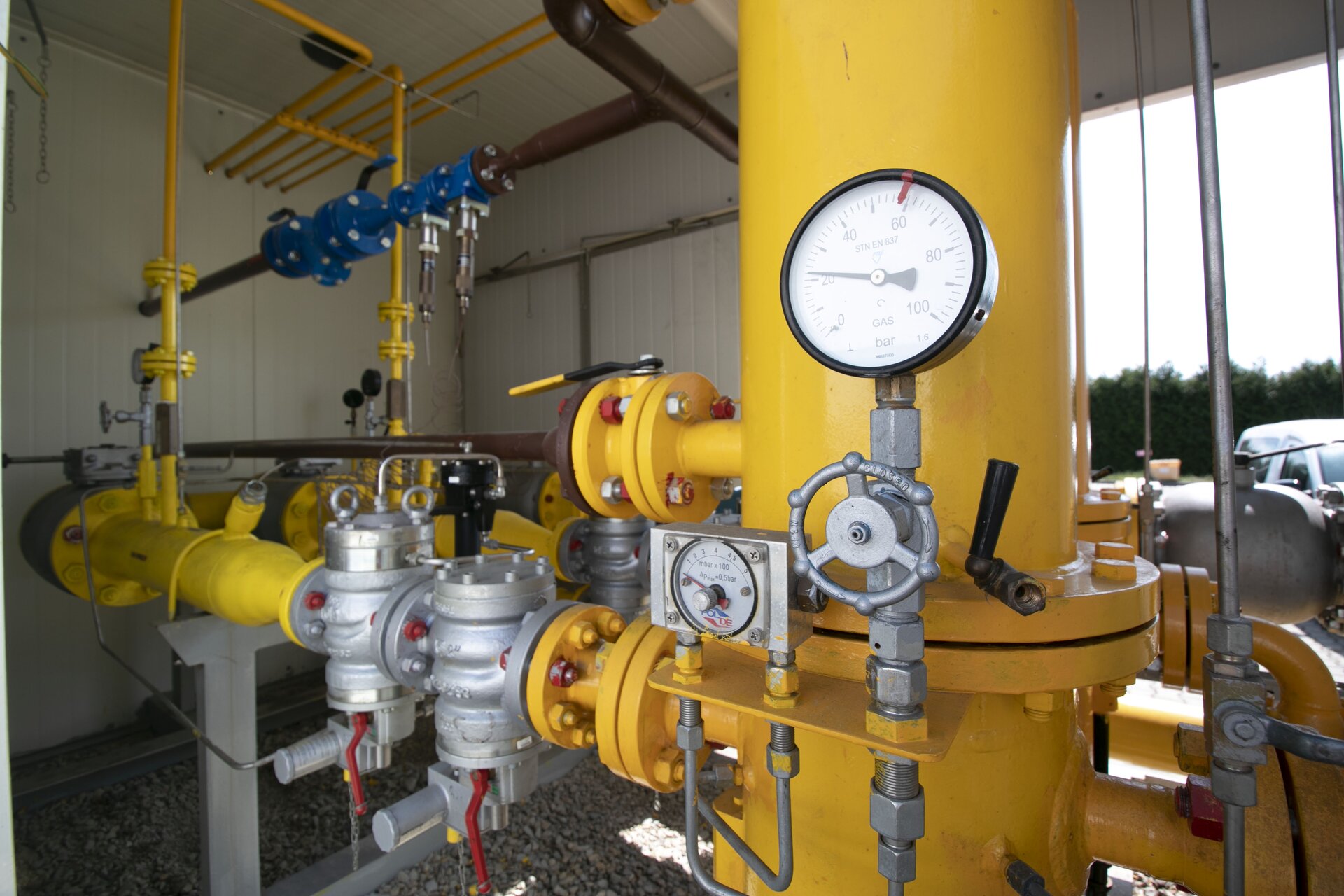

Manometr.

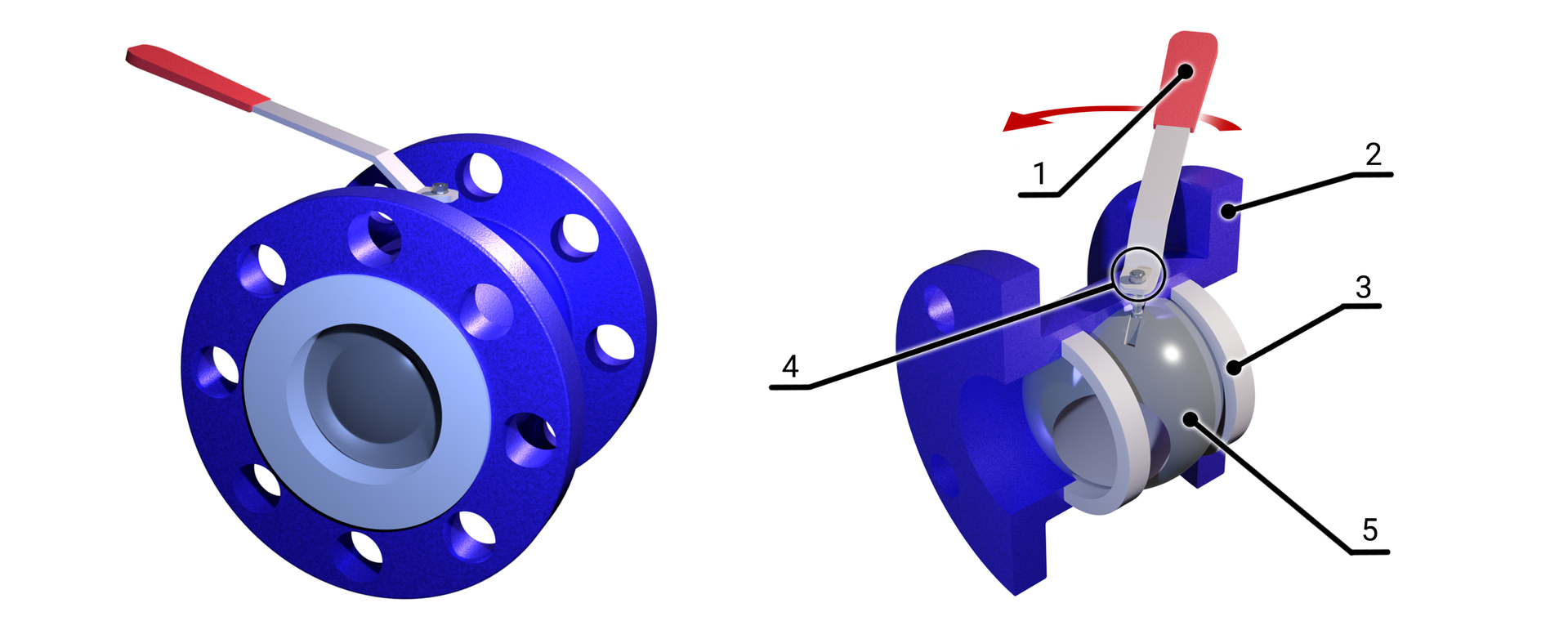

Zadaniem zaworu sterującego, w zależności od jego umiejscowienia na instalacji, jest otwarcie lub zamknięcie przepływu gazu ziemnego lub wody złożowej w instalacji adsorpcyjnego osuszania gazu ziemnego. Zawór sterujący 1. korpus2. gniazdo3. kula4. dźwignia regulacji otwarcia zaworu5. wałek zwrotny (trzpień, wrzeciono)

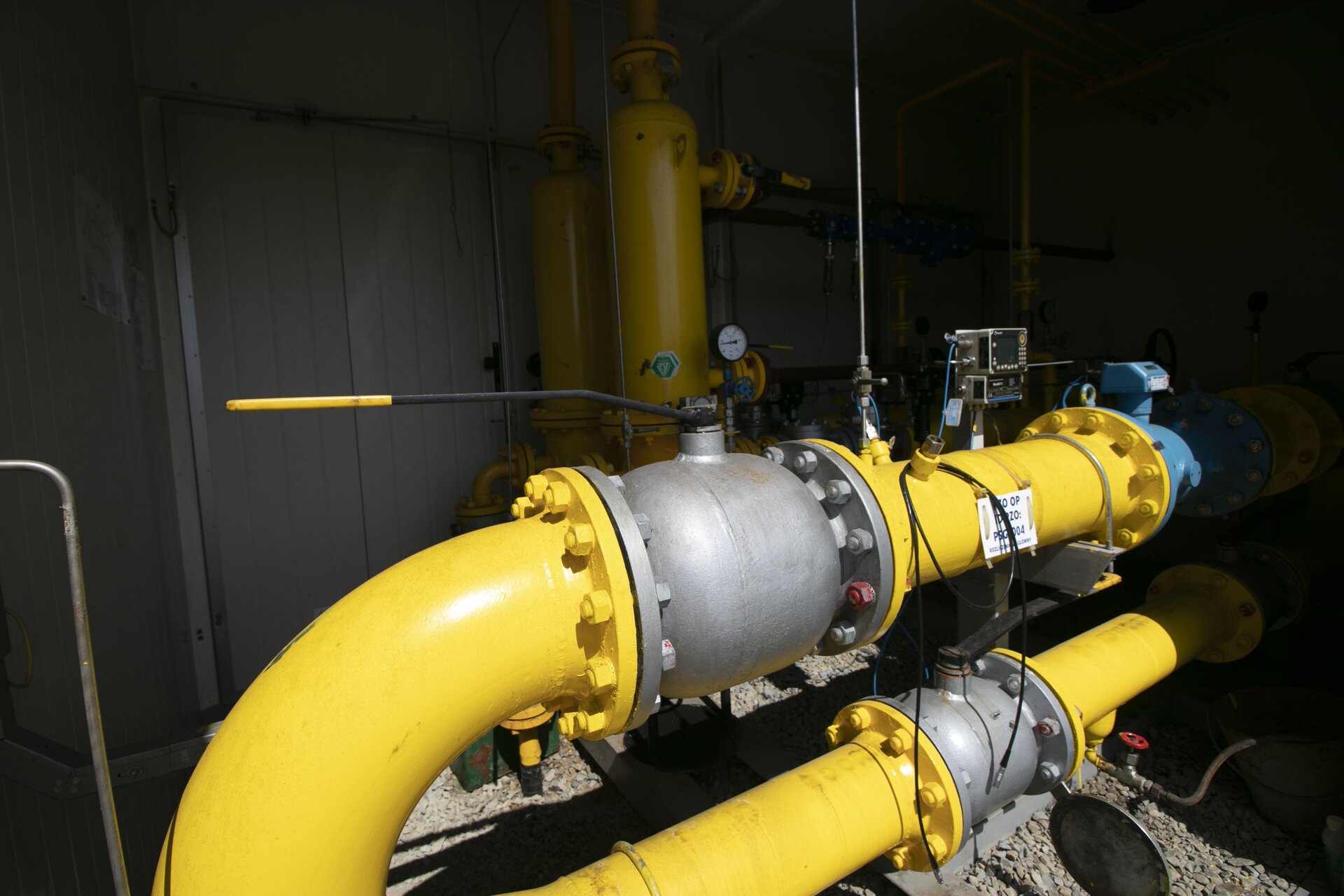

Zawór sterujący.

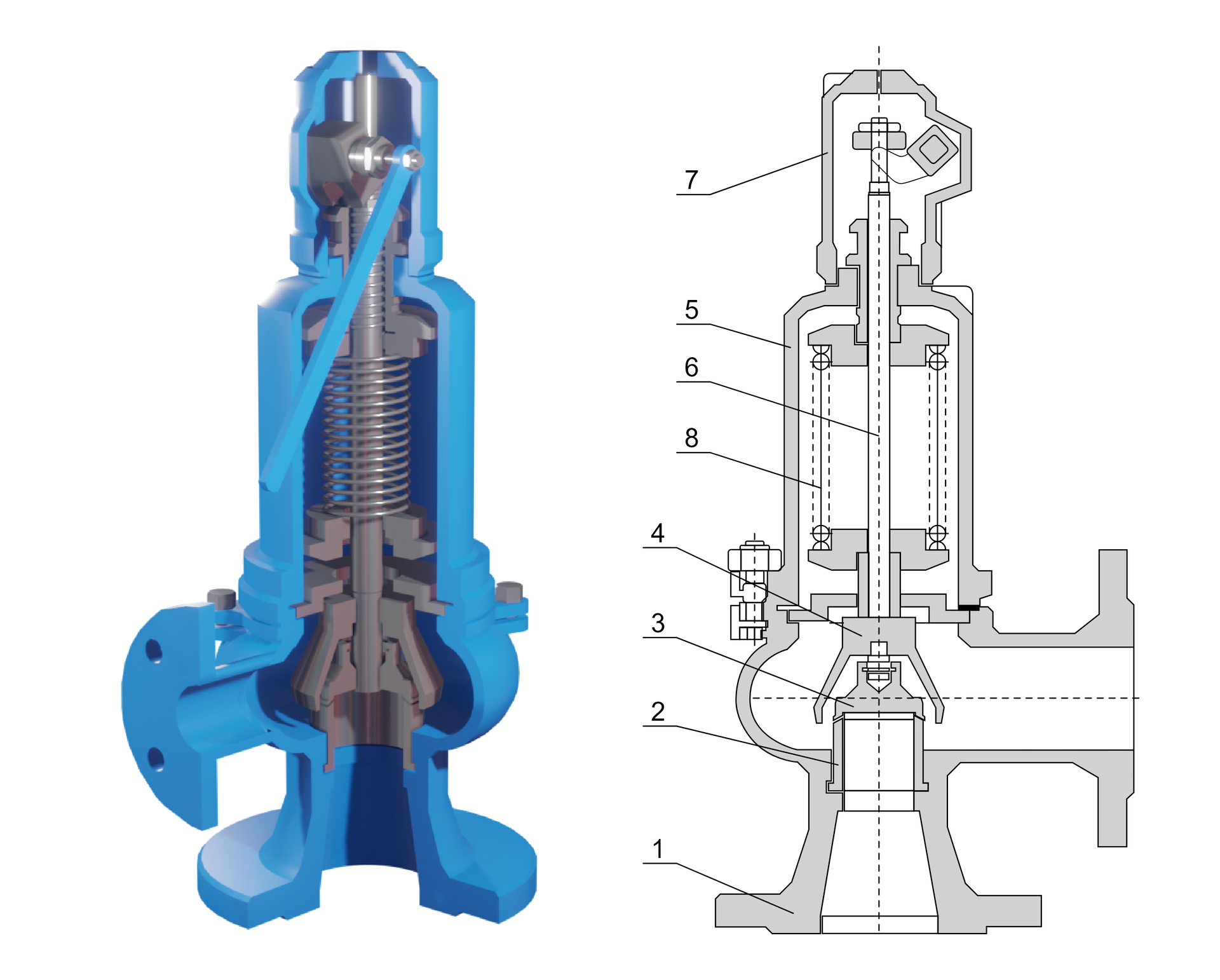

Schemat zaworu bezpieczeństwa: 1‑siedzisko,2‑kadłub,3‑grzyb,4‑dzwon,5‑kołpak,6‑trzpień,7‑kaptur,8‑sprężyna

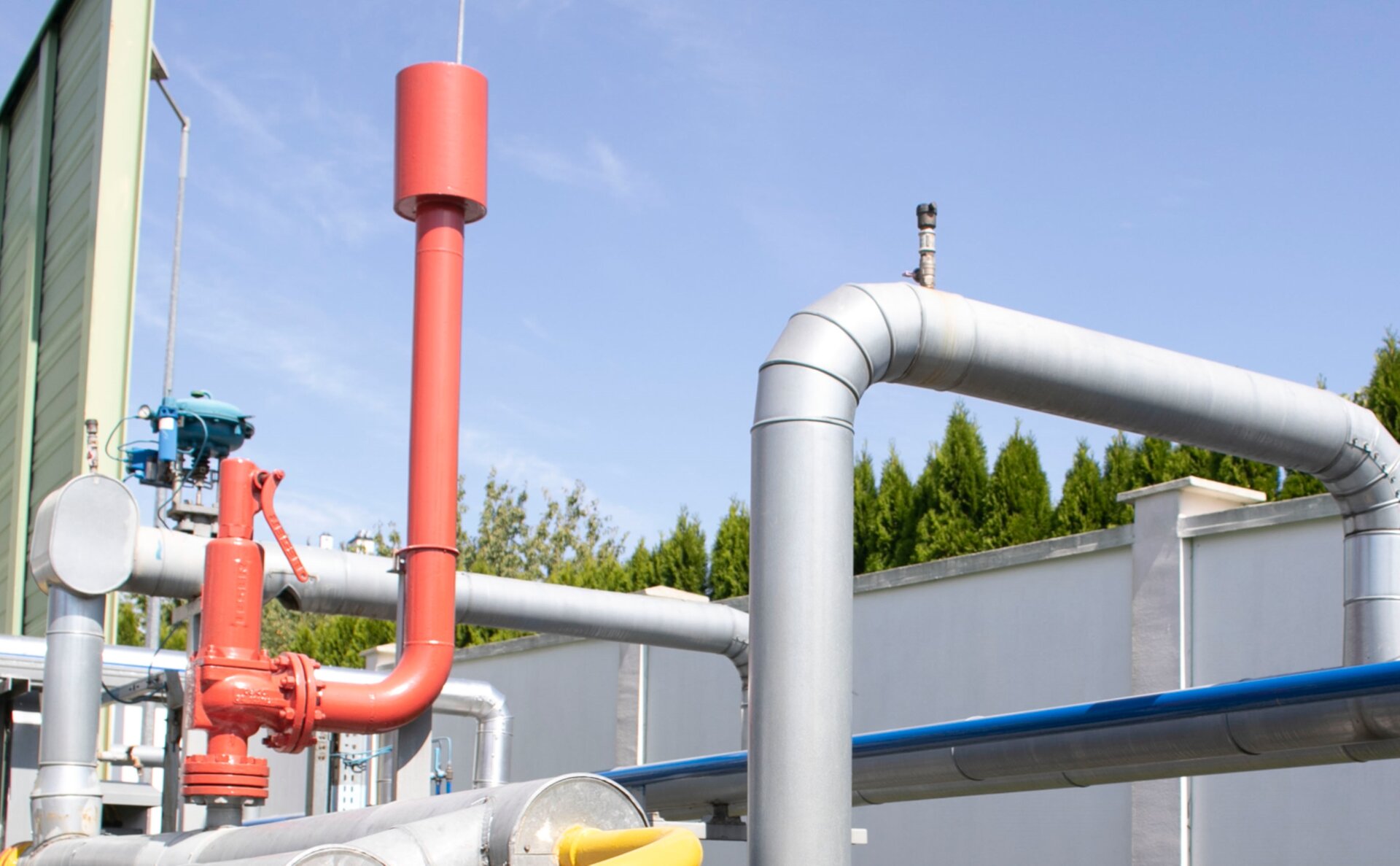

Zawór bezpieczeństwa.

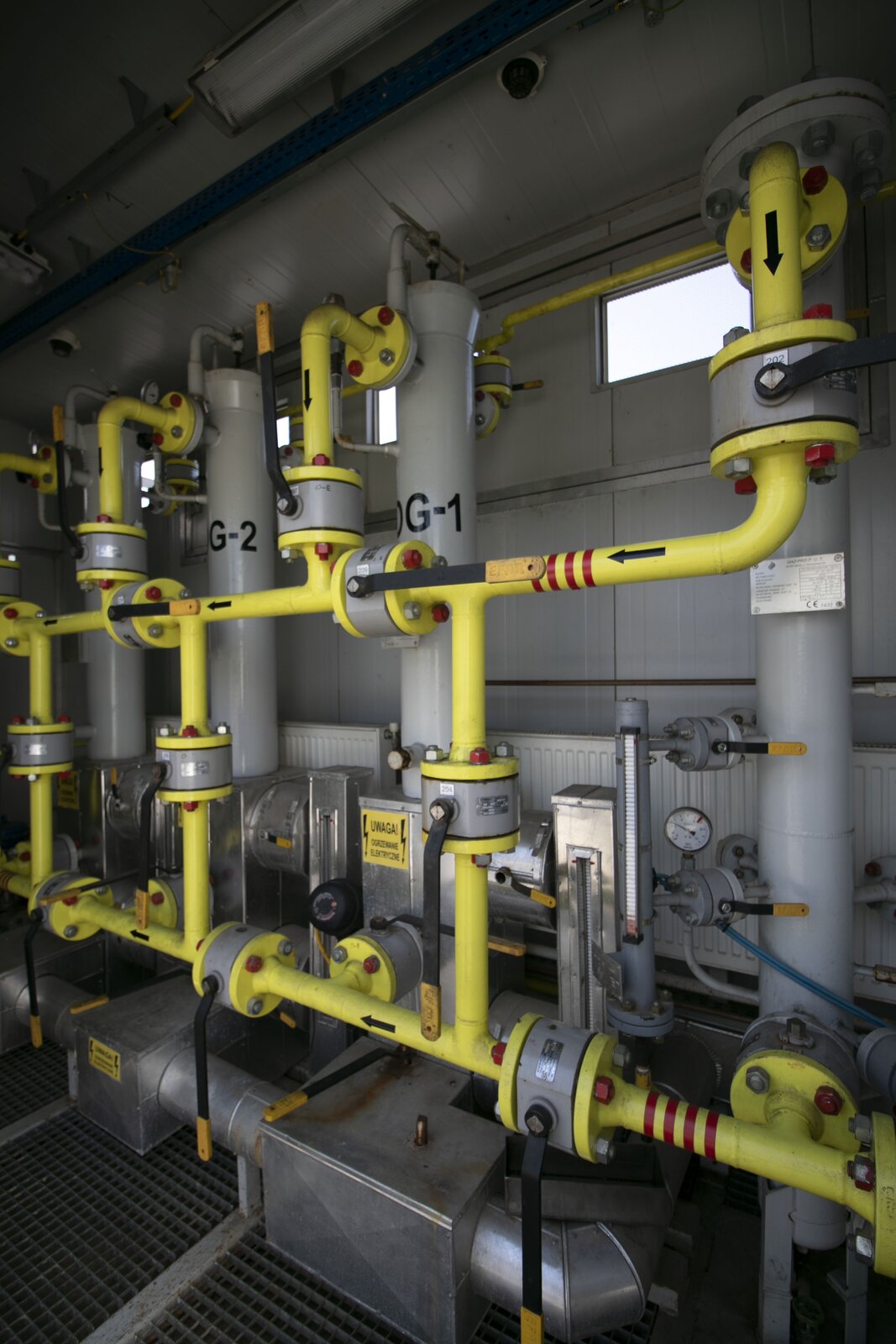

Instalacja do osuszania gazu ziemnego metodą adsorpcyjną.

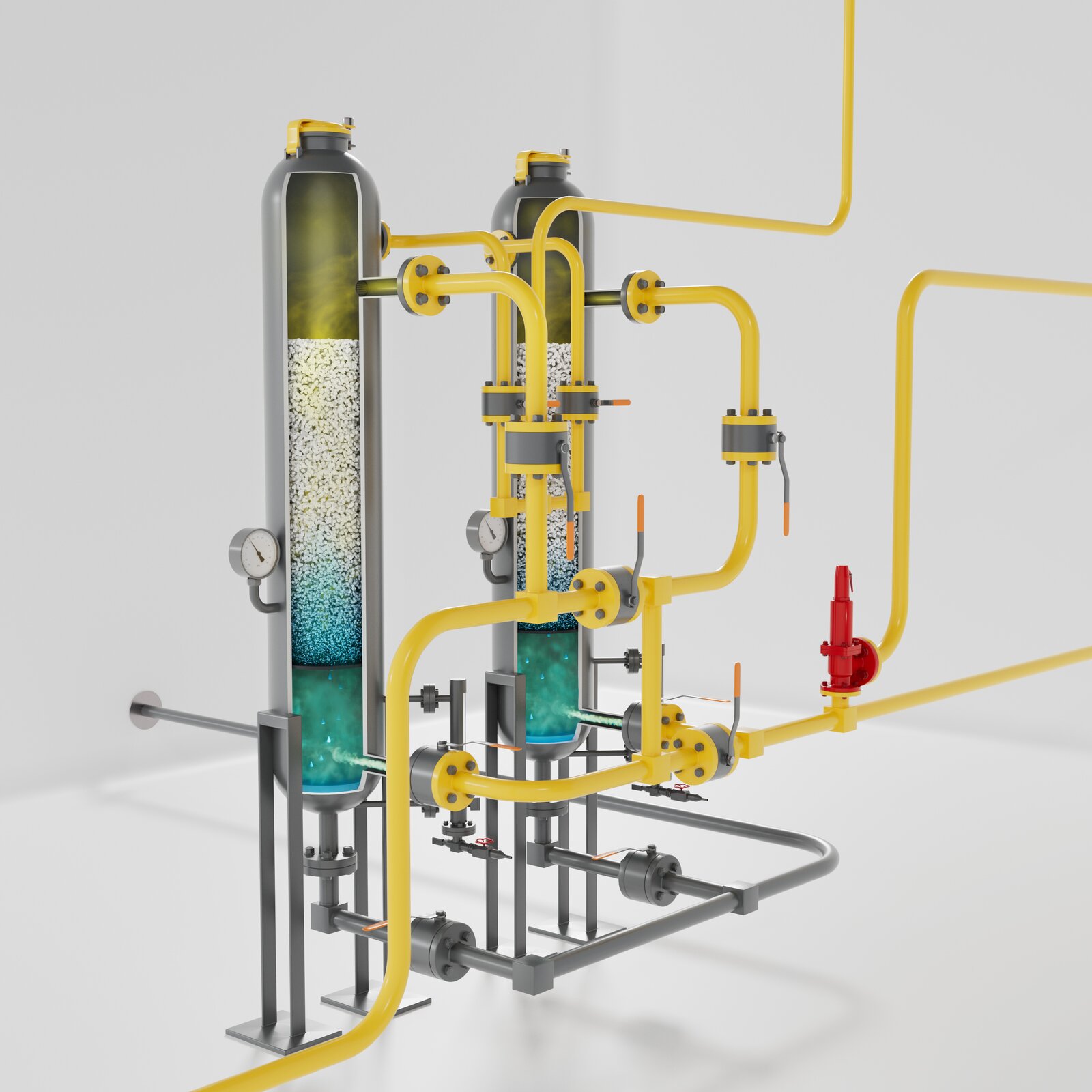

Istalacja do osuszania gazu ziemnego metodą adsorpcyjną.

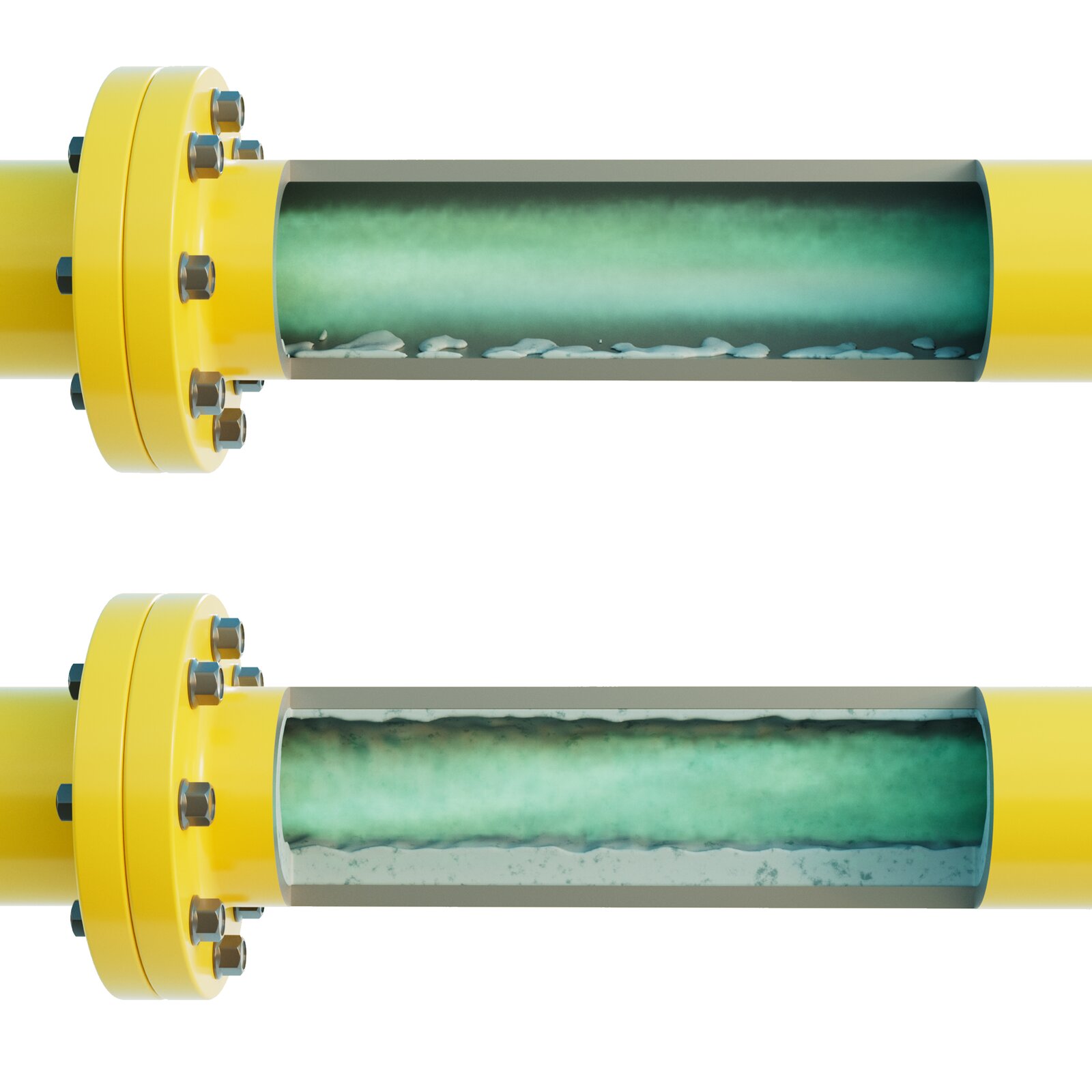

Przekrój przedstawiający proces tworzenia i osadzania hydratów w gazociągu.

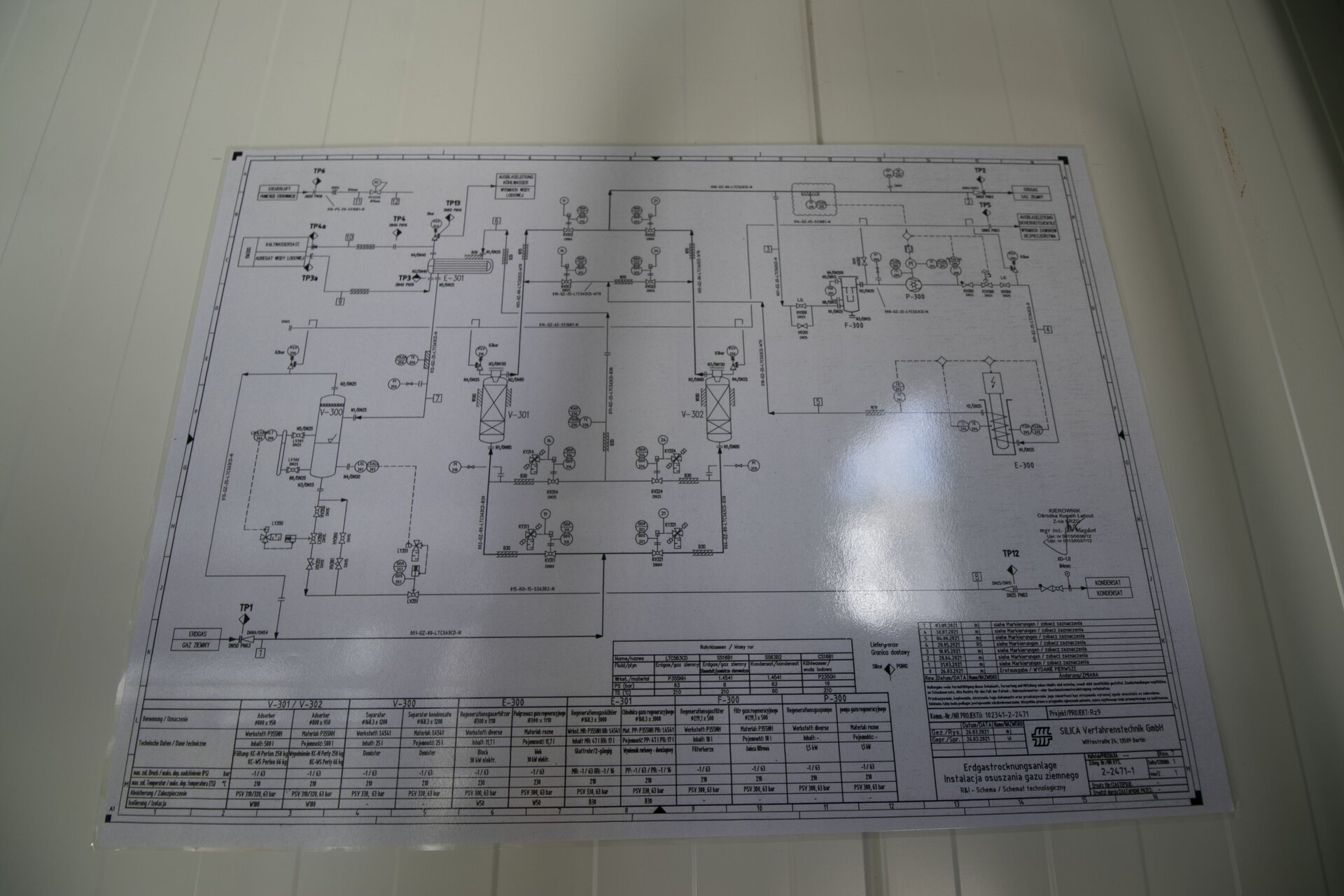

Schemat technologiczny instalacji osuszania gazu ziemnego.

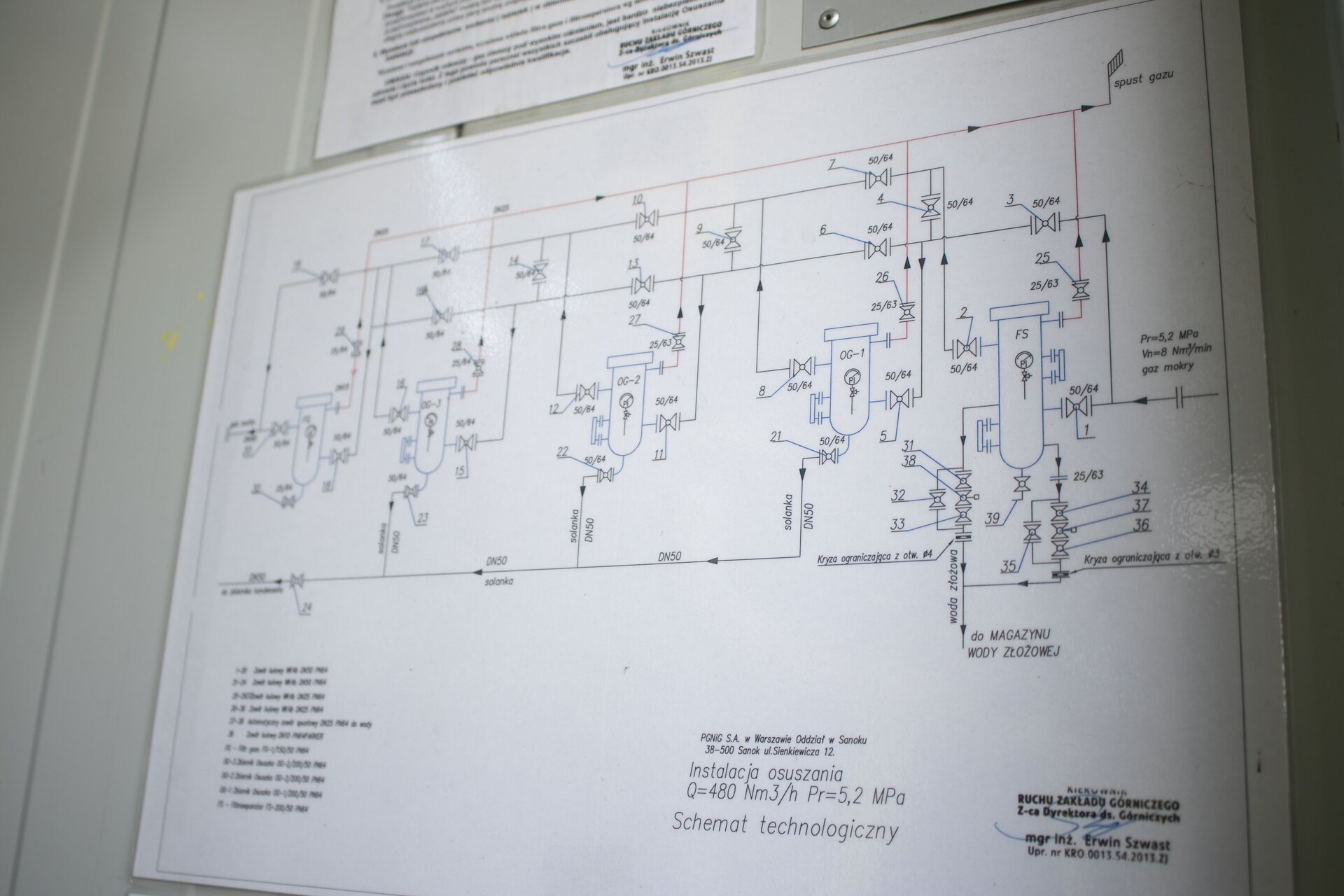

Schemat technologiczny instalacji osuszania.

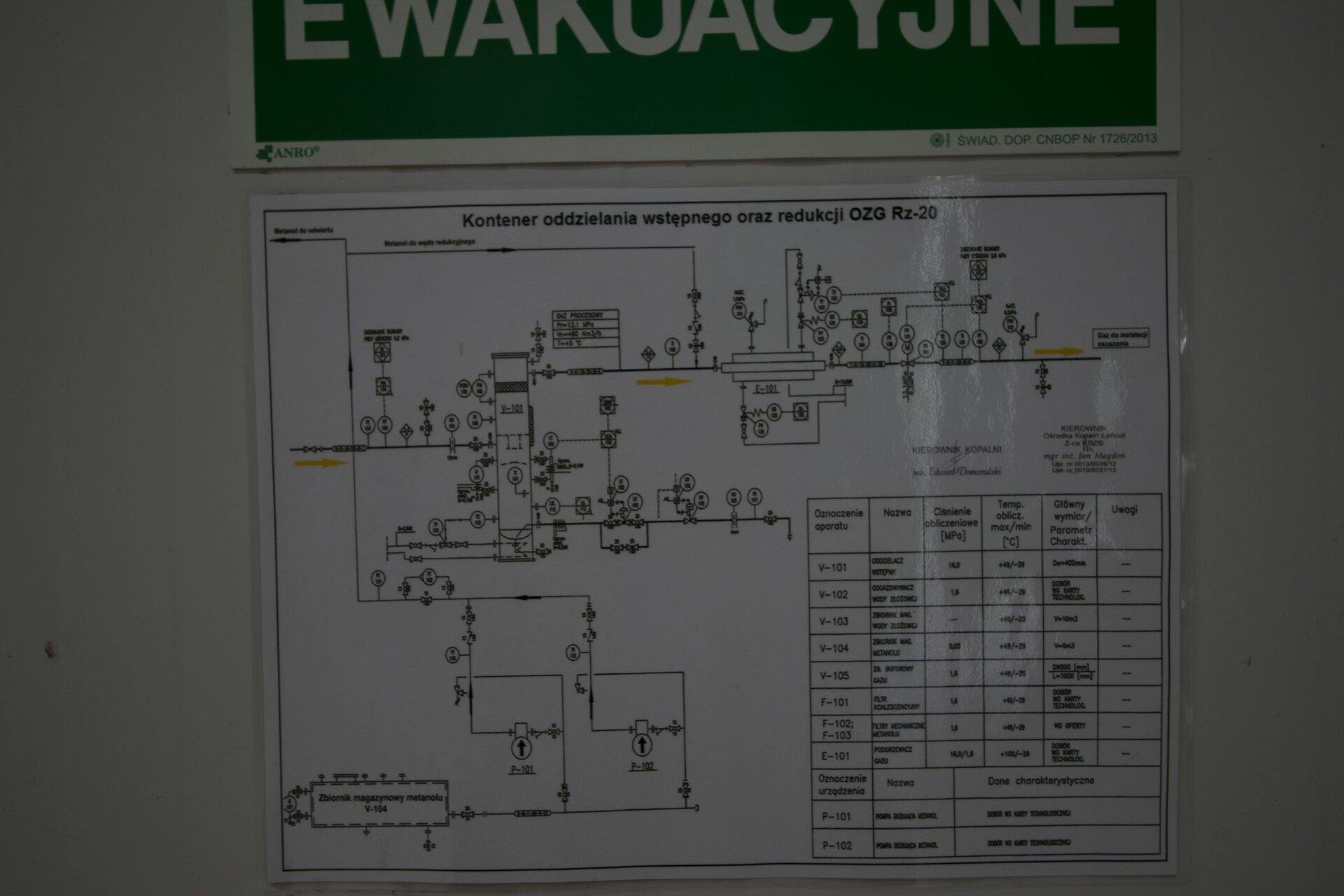

Schemat kontenera oddzielania wstępnego oraz redukcji OZG Rz‑20.

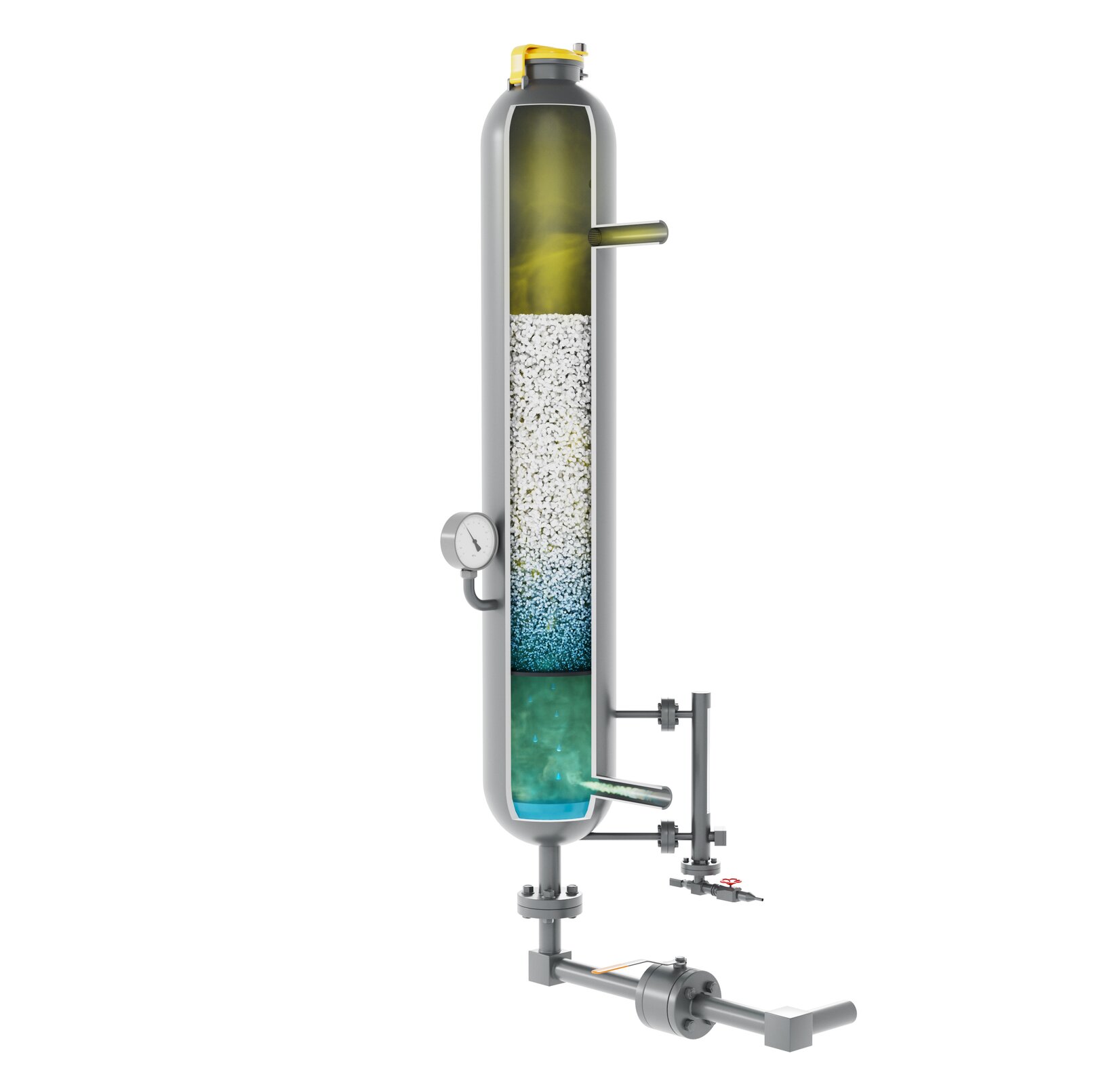

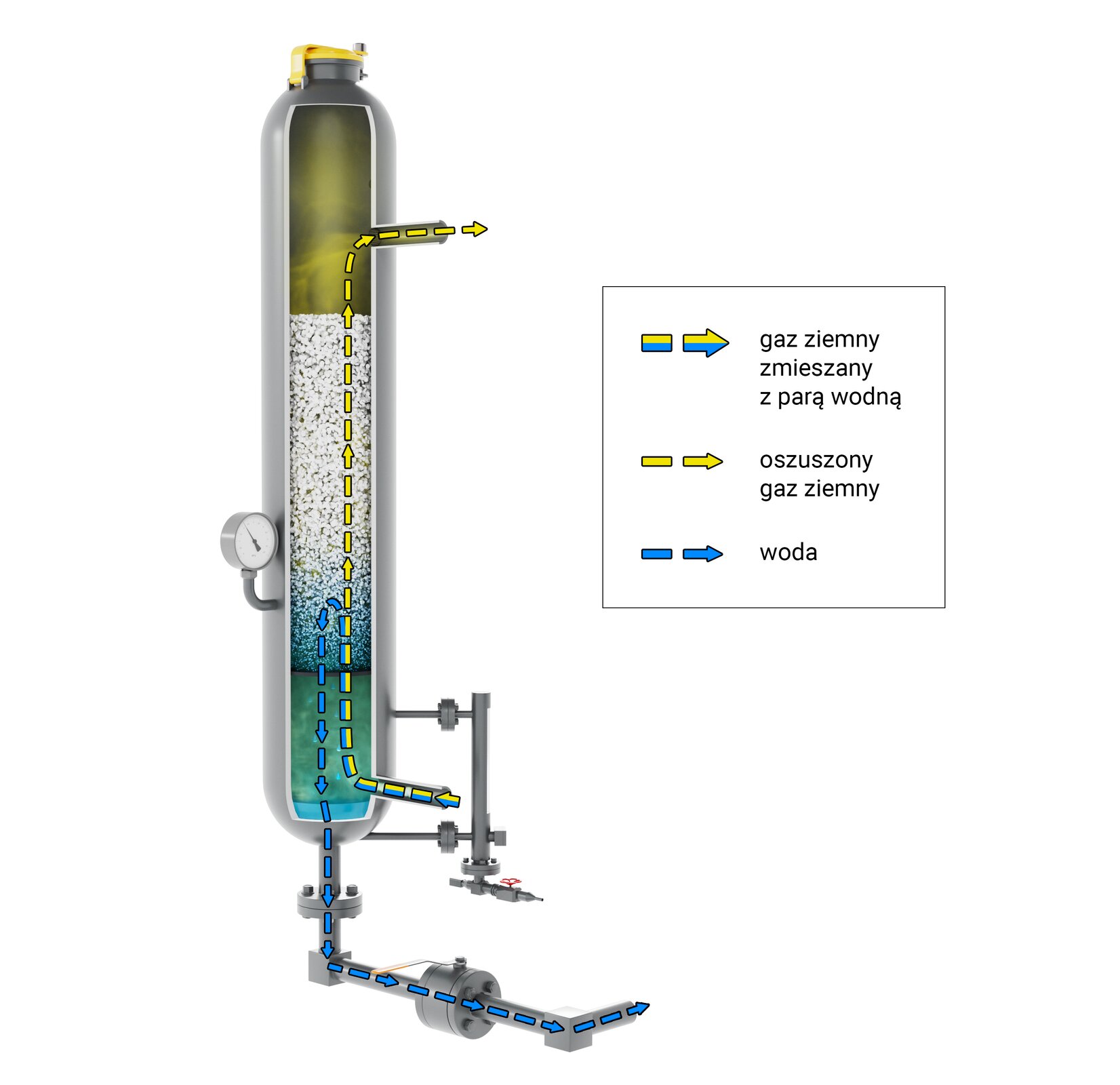

Gaz przepływający przez kolumnę adsorpcyjną wypełnioną tabletkami chlorkowo‑wapniowymi

Gaz przepływający przez kolumnę adsorpcyjną wypełnioną tabletkami chlorkowo‑wapniowymi

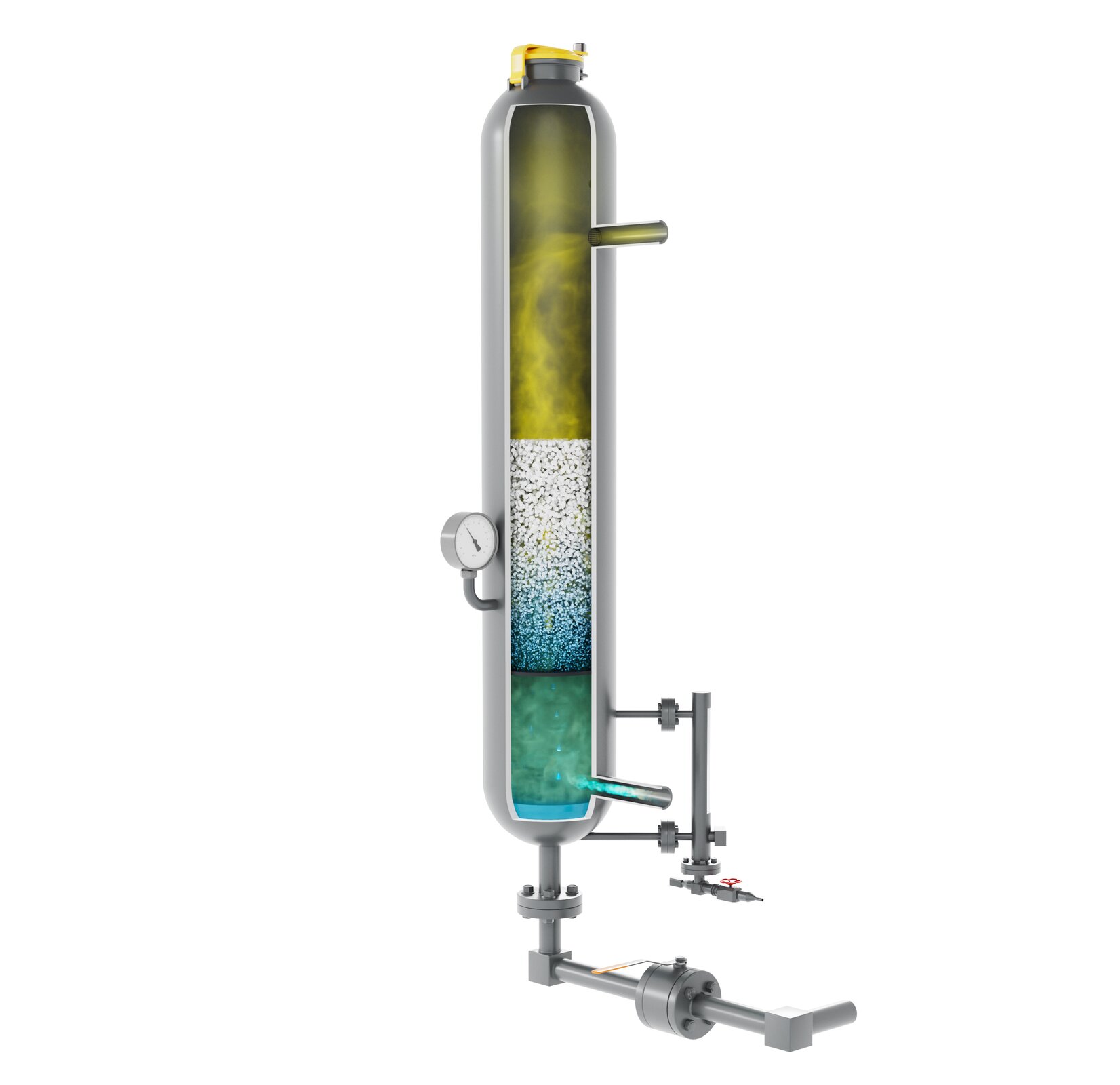

Gaz przepływający przez kolumnę adsorpcyjną z częściowo rozpuszczonymi tabletkami chlorkowo‑wapniowymi w wyniku rozpuszczania przez wodę zatrzymaną z przepływającego gazu ziemnego

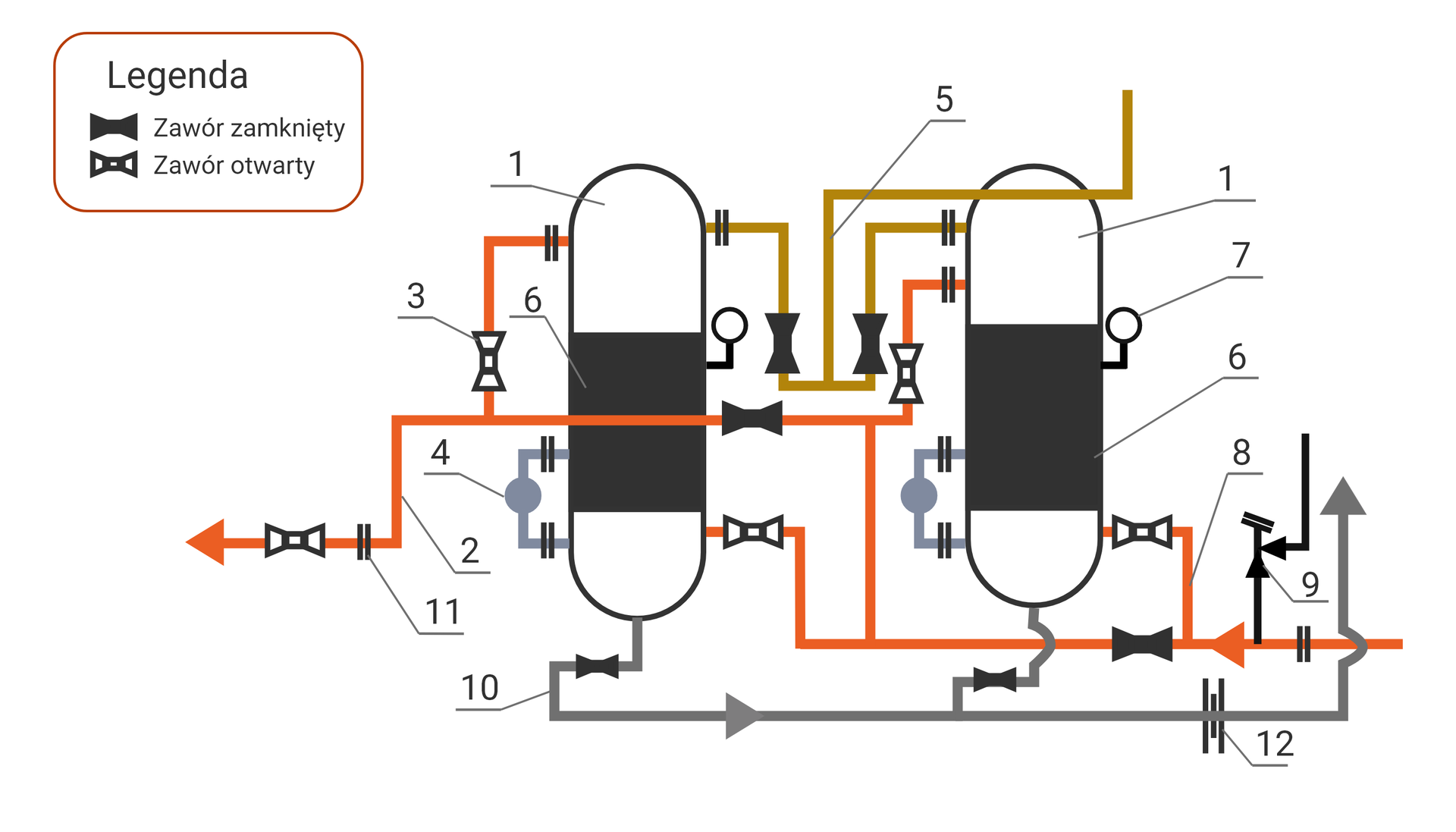

Schemat instalacji osuszania gazu metodą adsorbcyjną - chlorek wapnia (tabletki):
1 – kolumna adsorpcyjna,
2 – rurociąg na odpływie gazu osuszonego,
3 – zawór sterujący,
4 – poziomowskaz,
5 – odgazowanie poszczególnych kolumn,
6 – wypełnienie tabletkami kolumn,
7 – manometr,
8 – dopływ gazu wilgotnego,
9 – zawór bezpieczeństwa,
10 – spust wody z do zbiornika roboczego,
11 – odprowadzenie gazu osuszonego ,
12 – zwężka ograniczająca.
