Zbudowana jest z dwóch kolumn, przez które aplikowana jest siła rozciągająca, układu szczęk – jednej ruchomej i jednej nieruchomej oraz układu odczytowego, przesyłającego wyniki do komputera, na którym można je odczytać. Wynik pomiaru podajemy jako maksymalną długość próbki, która nie ulegnie zerwaniu pod własnym ciężarem. Wynik samozerwalności podajemy w kilometrach [km] lub metrach [m].

Zasada działania

Silnik maszyny wytrzymałościowej z wykorzystaniem przekładni napędza nakrętkę, która powoduje ruch śruby pociągowej, poruszającej uchwytem górnym. Ruch uchwytu górnego doprowadza do rozciągania próbki, dolny uchwyt natomiast jest połączony systemem przekładni z siłomierzem, który wskazuje przyrost siły w trakcie badania aż do momentu zerwania badanego materiału. W trakcie pomiaru mierzone jest również wydłużenie próbki.

Zastosowanie

Zrywarkę pionową wykorzystuje się do pomiaru samozerwalności i rozciągliwości. Samozerwalność jest to parametr określający długość paska papieru, zawieszonego pionowo na jednym z końców, która doprowadzi do jego zerwania pod własnym ciężarem, długość wyraża się w kilometrach. Rozciągliwość jest parametrem określającym rozciągnięcie paska papieru w momencie jego zerwania. Rozciągliwość wyraża się w procentach.

Przygotowanie próbki

Badany papier przed badaniem należy poddać klimatyzacji. Minimalny czas klimatyzowania zależy od rodzaju papieru i jest podany w odpowiedniej normie. Próbkę do badania wycinamy ostrą gilotyną, dbając o to, by miała jednakową szerokość na całej długości, a jej brzegi powinny być równe, niepostrzępione. Próbki przygotowuje się zarówno dla wzdłużnego, jak i poprzecznego kierunku wstęgi papierniczej.

Przeprowadzenie oznaczenia

Odpowiednio przygotowaną próbkę mocuje się krótszymi bokami w dolnym i górnym uchwycie zrywarki pionowej. Należy uważać, żeby w trakcie mocowania badanego materiału nie doszło do jego uszkodzenia. Przed pomiarem próbka nie powinna być zbyt napięta między uchwytami. Gdy w trakcie mocowania dojdzie do jej uszkodzenia, konieczne jest użycie nowej. Po poprawnym zamocowaniu badanego materiału rozpoczynamy pomiar, po zerwaniu próbki odczytujemy wynik, następnie przystępujemy do kolejnych pomiarów.

RikXm9xwLWhWq

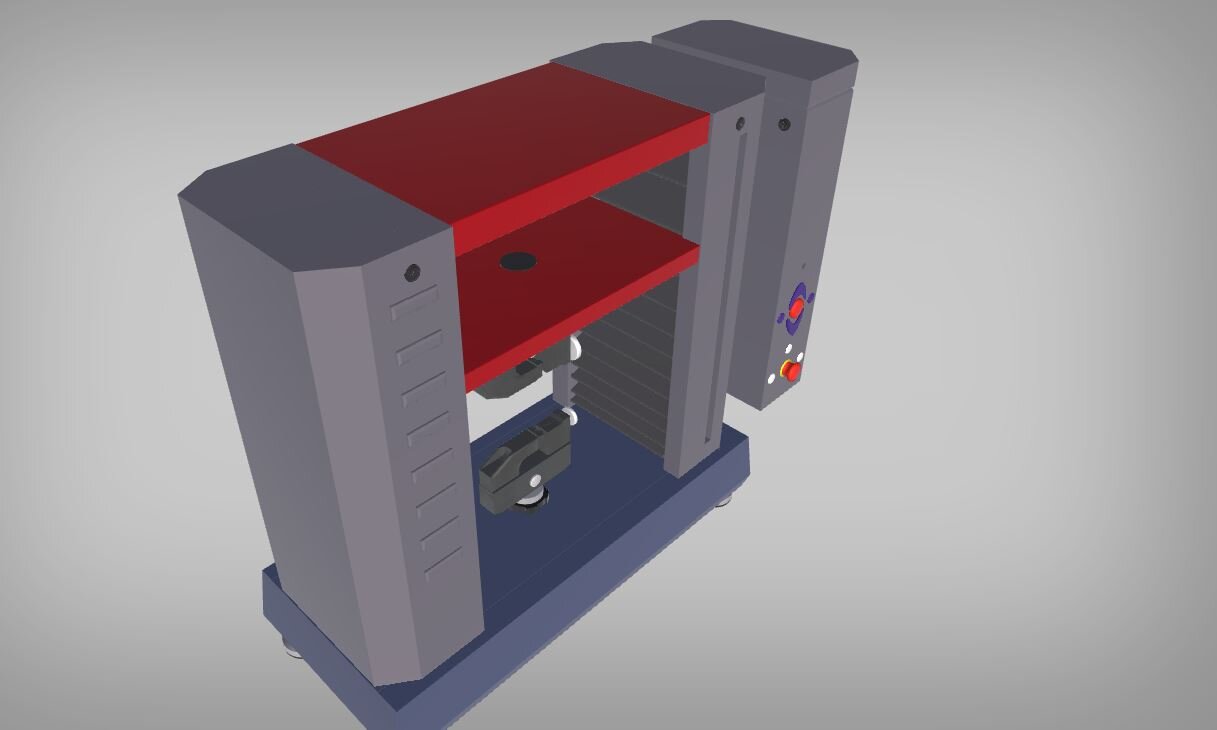

Wizualizacja trzy de ukazuje zrywarkę pionową do oznaczania samozerwalności i rozciągliwości papieru. Umożliwia obserwację urządzenia z każdej strony, z perspektywy obserwatora obchodzącego obiekt wokół. Zrywarka pionowa do oznaczania samozerwalności i rozciągliwości zbudowana jest z dwóch kolumn, przez które aplikowana jest siła rozciągająca, układu szczęk oraz – jednej ruchomej i jednej nieruchomej oraz układu odczytowego. Kolumny są osadzone na stabilnej podstawie, zaś pomiędzy nimi znajdują się dwa poprzeczne elementy. Do jednego z nich przymocowana jest górna szczęka, dolna zaś została osadzona na podstawie. Po prawej stronie mieści się układ pomiarowy.

Wizualizacja trzy de ukazuje zrywarkę pionową do oznaczania samozerwalności i rozciągliwości papieru. Umożliwia obserwację urządzenia z każdej strony, z perspektywy obserwatora obchodzącego obiekt wokół. Zrywarka pionowa do oznaczania samozerwalności i rozciągliwości zbudowana jest z dwóch kolumn, przez które aplikowana jest siła rozciągająca, układu szczęk oraz – jednej ruchomej i jednej nieruchomej oraz układu odczytowego. Kolumny są osadzone na stabilnej podstawie, zaś pomiędzy nimi znajdują się dwa poprzeczne elementy. Do jednego z nich przymocowana jest górna szczęka, dolna zaś została osadzona na podstawie. Po prawej stronie mieści się układ pomiarowy.

Zasób interaktywny dostępny pod adresem https://zpe.gov.pl/a/DjA7RQkAY

Wizualizacja trzy de ukazuje zrywarkę pionową do oznaczania samozerwalności i rozciągliwości papieru. Umożliwia obserwację urządzenia z każdej strony, z perspektywy obserwatora obchodzącego obiekt wokół. Zrywarka pionowa do oznaczania samozerwalności i rozciągliwości zbudowana jest z dwóch kolumn, przez które aplikowana jest siła rozciągająca, układu szczęk  oraz – jednej ruchomej i jednej nieruchomej oraz układu odczytowego. Kolumny są osadzone na stabilnej podstawie, zaś pomiędzy nimi znajdują się dwa poprzeczne elementy. Do jednego z nich przymocowana jest górna szczęka, dolna zaś została osadzona na podstawie. Po prawej stronie mieści się układ pomiarowy.
