Planowanie procesów produkcji mas włóknistych i wytworów papierniczych
DRM.06. Produkcja mas włóknistych i wytworów papierniczych - Technik papiernictwa 311601
Zwiedzanie zakładu celulozowo‑papierniczego
WYCIECZKA WIRTUALNA

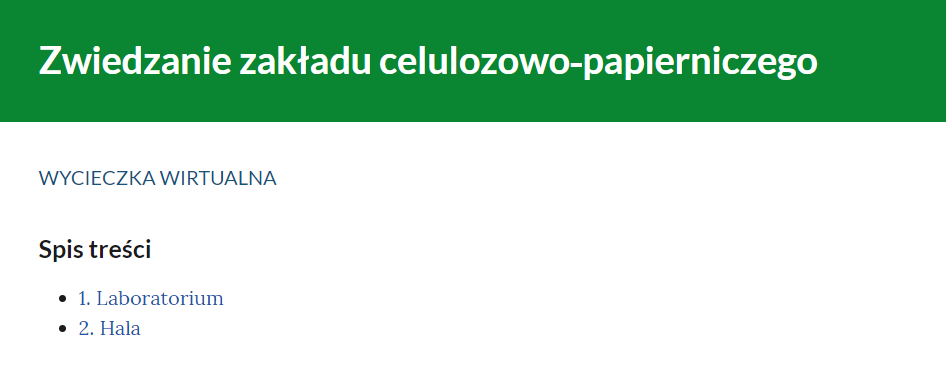

Spis treści
1. Wycieczka po rzeczywistym laboratorium zakładu celulozowo‑papierniczego1. Wycieczka po rzeczywistym laboratorium zakładu celulozowo‑papierniczego
2. Laboratorium2. Laboratorium
3. Hala3. Hala
1. Wycieczka po rzeczywistym laboratorium zakładu celulozowo‑papierniczego

Zasób interaktywny dostępny pod adresem https://zpe.gov.pl/a/DSyMoeOQo
2. Laboratorium

Zasób interaktywny dostępny pod adresem https://zpe.gov.pl/a/DSyMoeOQo
Powrót do spisu treściPowrót do spisu treści
3. Hala

Zasób interaktywny dostępny pod adresem https://zpe.gov.pl/a/DSyMoeOQo
Powrót do spisu treściPowrót do spisu treści
Wycieczka wirtualna pozwala na zwiedzanie zakładu celulozowo‑papierniczego. Składa się ona z ośmiu następujących po sobie ujęć zakładu. W niektórych miejscach znajdują się znaczniki z literą i, pozwalające na odczytanie opisu, oraz znaczniki z sylwetką człowieka, pozwalające na odsłuchanie opisu. W górnym prawym rogu widoczne jest menu. Po kliknięciu na nie wyświetla się pięć funkcji. Pierwsza z symbolem głośnika to włączanie lub wyłączanie dźwięku, druga z symbolem znacznika umieszczanego na mapach pozwala na wyświetlenie panoram, czyli ośmiu ujęć. Trzecia z symbolem strzałki skierowanej w dół na poziomą linię oznacza możliwość pobrania. Czwarta z symbolem gogli pozwala na odtworzenie wycieczki w funkcji wi ar, funkcja dostępna na smartfonie. Piąta z symbolem prostokąta i znajdujących się wewnątrz niego strzałek wskazujących na rogi pozwala na wyświetlenie wycieczki na pełnym ekranie. W dolnym prawym rogu widoczne są kolejne dwie funkcje. Pierwsza symbolizowana przez okrągłą strzałkę umożliwia włączenie i wyłączenie hotspotów. Druga symbolizowana przez kwadrat, przy którego rogach widać linie tworzące kąt prosty, pozwala na wykonanie zrzutu ekranu.

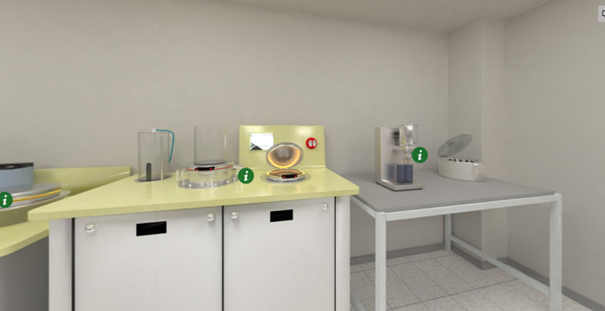

Pierwsze ujęcie przedstawia pomieszczenie ze stołami laboratoryjnymi i różnymi urządzeniami. Pierwsze dwa znaczniki umieszczone są na urządzeniu z dwoma blatami, pomiędzy którymi znajduje się element przypominający wieżę. Podpis znacznika pierwszego: Urządzenie do formowania i suszenia arkusików Rapid Kothen. Masa papiernicza wlewana jest od góry do „wieży”, w której jest formowana i wstępnie odwadniana. Uformowany arkusz jest dalej suszony w sekcji suszącej. Podpis znacznika drugiego: Urządzenie do formowania oraz suszenia laboratoryjnych arkuszy papieru. Trzeci znacznik umieszczony jest na urządzeniu z prostokątnym zbiornikiem i znajdującym się pod nim lejkiem. Pod lejkiem widać plastikowy cylinder miarowy. Podpis: urządzenie do mielenia masy do uzyskania określonej smarności. Czwarty znacznik umieszczony jest na urządzeniu z lejkiem, pod którym znajduje się cylinder z miarką. Podpis: Urządzenie do pomiaru smarności masy papierniczej (Schoppera‑Rieglera). Do naczynia z sitowym dnem wlewa się litr badanej masy o stężeniu dwie dziesiąte procenta. W chwili wlewania masy do naczynia sitowe dno jest zakryte stożkiem. Stożek podnosi się za pomocą przycisku zwalniającego – w tym momencie masa zaczyna odwadniać się na sicie. Woda przecieka do stożkowego zbiorniczka wyposażonego w dwa odpływy. W przypadku masy dobrze odwadnialnej woda spiętrza się w stożkowym zbiorniczku i wypływa głównie przez odpływ boczny do podstawionego specjalnie wyskalowanego cylindra. Masa silnie zmielona odwadnia się wolniej, dlatego woda nie spiętrza się w zbiorniczku i wypływa głównie odpływem znajdującym się u wierzchołka stożka. Smarność masy odczytuje się ze skali na cylindrze. Piąty znacznik umieszczony jest obok urządzenia składającego się z trapezowatej podstawy i walcowatej górnej części otwartej od góry. Podpis: Klasyfikator włókien. Klasyfikator włókien rozdziela pulpę na drobne frakcje włókien Maszyna składa się z pulsującej membrany i sita. Ciągły przepływ wody rozdziela frakcje bez uszkodzeń włókien oraz zmian w ich pierwotnych cechach. Wielkość włókien wpływa na właściwości mechaniczne oraz jakość papieru i tektury. Szósty, ostatni znacznik w tym ujęciu przedstawia urządzenia do oznaczania właściwości mas i wytworów papierniczych. Widoczne jest duże prostokątne urządzenie z wystającymi okrągłymi elementami na górze, które suszą uformowany arkusz papieru. Pośrodku znajduje się mniejsze urządzenie w kształcie płaskiej litery L.

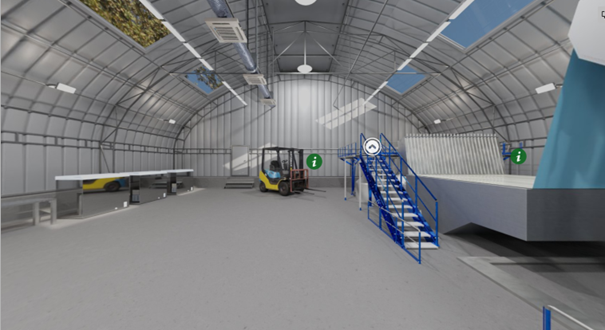

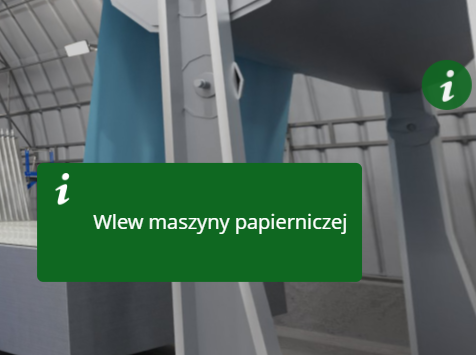

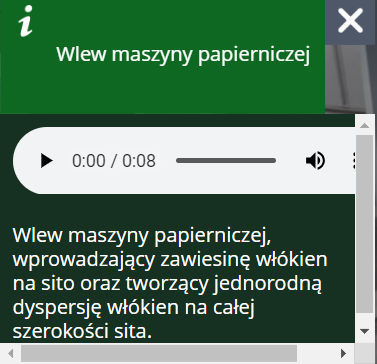

Drugie ujęcie przedstawia halę. Widoczne są cztery znaczniki. Pierwszy znajduje się na metalowej skrzynce. Podpis: Dział przygotowania mas – dodatki masowe. Do produkcji masy papierniczej jako dodatki masowe stosowane są głównie siarczan glinu, wypełniacze, kleje, barwniki oraz chemiczne środki pomocnicze. Obok znajduje się prostokątne urządzenie, które w górnej części posiada liczne rurki, w których można kontrolować przepływ, oraz liczne wałki, na których rozciągnięta jest masa. Drugi znacznik umieszczony jest w lewej części urządzenia przy walcowatym zbiorniku. Podpis: Układ doprowadzenia masy do wlewu. Z działu przygotowania mas włóknistych prowadzi przejście do działu maszyn papierniczych. Widzimy układ doprowadzenia masy do wlewu oraz maszynę papierniczą, której częścią początkową jest wlew maszyny papierniczej, wprowadzający zawiesinę włókien na sito oraz tworzący jednorodną dyspersję włókien na całej szerokości sita. Trzeci znacznik znajduje się nad częścią urządzenia z wałkami. Podpis: Część sitowa, odwadniająca wstęgę papieru. Część sitowa, która odwadnia wstęgę papieru do zawartości około dwunastu do dwudziestu procent substancji stałej. Czwarty, ostatni znacznik w tym ujęciu znajduje się przy części podwyższonej z wałkami. Podpis: Część prasowa maszyny papierniczej. Część prasowa, która usuwa więcej wody ze wstęgi przez odprasowanie do zawartości wilgoci około pięćdziesięciu procent.
Przechodząc dalej w głąb pomieszczenia, wyświetla się trzecie ujęcie. Znacznik znajduje się na urządzeniu z grubymi rolkami. Podpis: nawijak. Końcowy odcinek maszyny papierniczej to nawijak, czyli miejsce nawijania wstęgi papieru oraz automatycznej zmiany szpuli nawojowej, oraz krajarka, która rozcina wstęgę papieru na szerokości określone w zamówieniu.
Obok urządzenia widoczna jest strzałka skierowana w dół, klikając na nią, przechodzi się do kolejnego pomieszczenia. Jest to ujęcie czwarte. W pomieszczeniu znajdują się liczne zbiorniki, butle z gazem oraz inne urządzenia. Podpis: Dział przygotowania mas – dodatki masowe. Do produkcji masy papierniczej jako dodatki masowe stosowane są głównie siarczan glinu, wypełniacze, kleje, barwniki oraz chemiczne środki pomocnicze.
Z działu przygotowania mas można przejść do pomieszczenia stanowiącego przechowalnię papieru. Jest to ujęcie piąte. Widoczne są płaskie próbki papieru, walcowate, zwinięte w rolki. Widoczne są też kartony. W tym ujęciu nie ma znacznika.

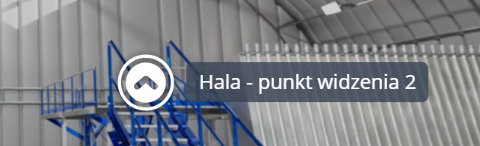

Po wyjściu z tego pomieszczenia wraca się do działu przygotowania mas. Po wyjściu z działu wraca się na halę. Klikając na znacznik znajdujący się przy początku maszyny papierniczej, wchodzi się na niewielkie podwyższenie. Przedstawione jest ujęcie szóste. Z podwyższenia jest widok na całą halę. Na podwyższeniu znajduje się część urządzenia ze znacznikiem. Pozostała część ze zbiornikiem znajduje się pod podwyższoną platformą. Podpis: holender. Holender to urządzenie, w którym odbywa się mechaniczna obróbka półproduktów włóknistych w środowisku wodnym.
W boku hali znajduje się przejście do innego pomieszczenia w hali. Jest to ujęcie siódme. Widoczne są liczne urządzenia, kable, rury. Nie ma tu znacznika.
Wchodząc w głąb tego pomieszczenia, ponownie wchodzi się na wyższą platformę. Obok niej znajduje się urządzenie przypominające otwarty od góry walec. Jest to ujęcie ósme. Podpis: Urządzenia rozwłókniające. Urządzenia rozwłókniające, które przygotowują masę papierniczą do mielenia, czyli młyny do mielenia masy papierniczej. Materiały włókniste poddaje się mieleniu w obecności wody w aparatach mielących o działaniu okresowym lub ciągłym. Obok podwyższenia na ziemi leżą jedne na drugich żółte worki. Podpis: surowce i substancje chemiczne do wytwarzania mas. W tym miejscu można również zaobserwować surowce i substancje chemiczne do wytwarzania mas włóknistych, półprodukty włókniste i substancje chemiczne do wytwarzania masy papierniczej.
