Urządzenia zewnętrzne zestawu komputerowego i ich przeznaczenie

Najważniejszym elementem zestawu komputerowego jest jednostka centralna. Do jednostki centralnej podłącza się różne urządzenia rozszerzające funkcje oferowane przez komputer. Sytuacja wygląda podobnie, gdy używamy laptopa. Urządzenia te umieszczone są na zewnątrz jednostki centralnej lub laptopa, stąd nazywane są urządzeniami zewnętrznymi, analogicznie urządzenia umieszczone wewnątrz jednostki centralnej lub laptopa nazywamy urządzeniami wewnętrznymi. Te pierwsze podłącza się za pomocą specjalnych kabli lub bezprzewodowo za pośrednictwem fal radiowych, tzw.  BluetoothBluetoothBluetooth lub WiFiWiFiWiFi. Przy podłączaniu urządzeń peryferyjnych pamiętaj o bezpieczeństwie.

Urządzenia te są bardzo przydatne, a niekiedy wręcz niezbędne. Zapewne trudno Ci sobie wyobrazić oglądanie prezentacji multimedialnej lub filmu bez głośników lub słuchawek. Jeśli chcesz wydrukować jakąś pracę graficzną lub dokument tekstowy, konieczna jest drukarka. Znane ci są również: monitor, klawiatura i mysz komputerowa. Dwa pierwsze z wymienionych urządzeń w przypadku laptopów stanową jego integralną całość.

Polecenie 1

Wyszukaj w sieci internet i zapoznaj się z innymi urządzeniami zewnętrznymi. Zaprezentuj je wykorzystując edytor tekstu. Za pomocą znanych Ci metod wyszukiwania informacji w zasobach internetu znajdź obrazki tych urządzeń. Informacje o tych urządzeniach wzbogać pozyskanymi ilustracjami. Nie zapomnij o podaniu źródła danych. W przypadku trudności możesz skorzystać z dodatkowych informacji zawartych w podpowiedzi.

W razie potrzeby, wykorzystaj poniższe pole tekstowe do prowadzenia notatek.

RXPcNiH41aJaw

Pokaż podpowiedź

Wymienione są tutaj najbardziej znane urządzenia zewnętrzne. Klikając w nie, możesz podejrzeć ich opis.

• mikrofoniZuTvhRdlI_d241e140mikrofon,
• rzutnik/projektoriZuTvhRdlI_d241e147rzutnik/projektor,
• aparat cyfrowy lub kameraiZuTvhRdlI_d241e133aparat cyfrowy lub kamera,
• skaneriZuTvhRdlI_d241e126skaner,
• dysk zewnętrznyiZuTvhRdlI_d241e118dysk zewnętrzny,
• tablet graficznyiZuTvhRdlI_d241e111tablet graficzny,
• ploteriZuTvhRdlI_d241e103ploter,
• tablica interaktywnaiZuTvhRdlI_d241e96tablica interaktywna.

Pokaż odpowiedź

Przykładowa odpowiedź:

R1DDQ5P0gOEkN

Ilustracja przedstawia tabelę 3 na trzy. Pierwsza kolumna opisana jest jako Ilustracje, druga jako nazwa urządzenia, trzecia jako opis urządzenia. Każdy wiersz przedstawia kolejno ilustrację, nazwę urządzenia oraz opis razem ze źródłem. W tym przypadku urządzenia to: Tablica interaktywna, Skaner, Tablet graficzny.

RiRRjIRwaUwOc

wiersz przedstawia kolejno ilustrację, nazwę urządzenia oraz opis razem ze źródłem. W tym przypadku urządzenia to: Dysk zewnętrzny, Ploter, Słuchawki z mikrofonem.

Współpraca urządzeń zewnętrznych z komputerem

Każde urządzenie zewnętrzne komunikuje się z komputerem za pomocą swojego układu wejścia/wyjścia (ang. Input/Output, I/O). Urządzenia te można podzielić na:

• urządzenia jednokierunkowe - tylko wejścia, np. klawiatura;

• urządzenia jednokierunkowe - tylko wyjścia, np. monitor;

• urządzenia dwukierunkowe wejścia/wyjścia, np. pamięć zewnętrzna.

Gniazda i złącza w komputerze PC

W komputerach montowane są różne gniazda służące do podłączania urządzeń zewnętrznych. Poniżej przedstawione zostały najpopularniejsze z nich:

• USB - uniwersalny port, który można wykorzystać do podłączenia do komputera wielu różnych urządzeń (np.: drukarki, kamery wideo, aparatu cyfrowego, smartfona, modemu, skanera, klawiatury, myszki, przenośnej pamięci). Porty USB występują w różnych wersjach, oferując różne parametry techniczne przesyłania danych.

  R11h9dAdyj1Ar

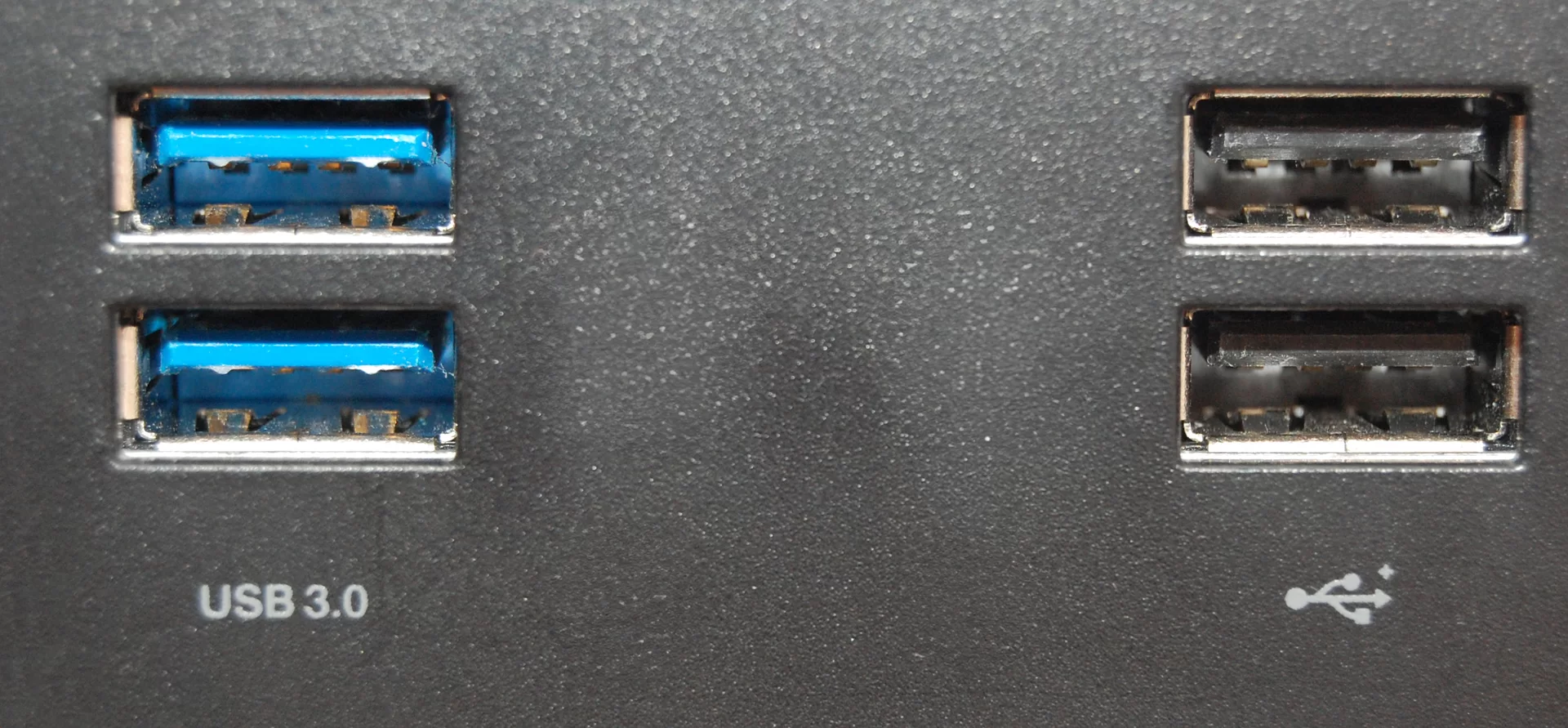

  Fotografia przedstawiająca cztery gniazda USB. Po lewej znajdują się dwa prostokątne niebieskie otwory z odstającą w środku płaską płytką/stykiem. Podpisane są USB 3.0. Po prawej znajdują się dwa prostokątne czarne otwory z odstającą w środku płaską płytką/stykiem. Są to gniazda USB 2.0, pod nimi znajduje się główne logo standardu USB.



  RzlNp6wdu54yF

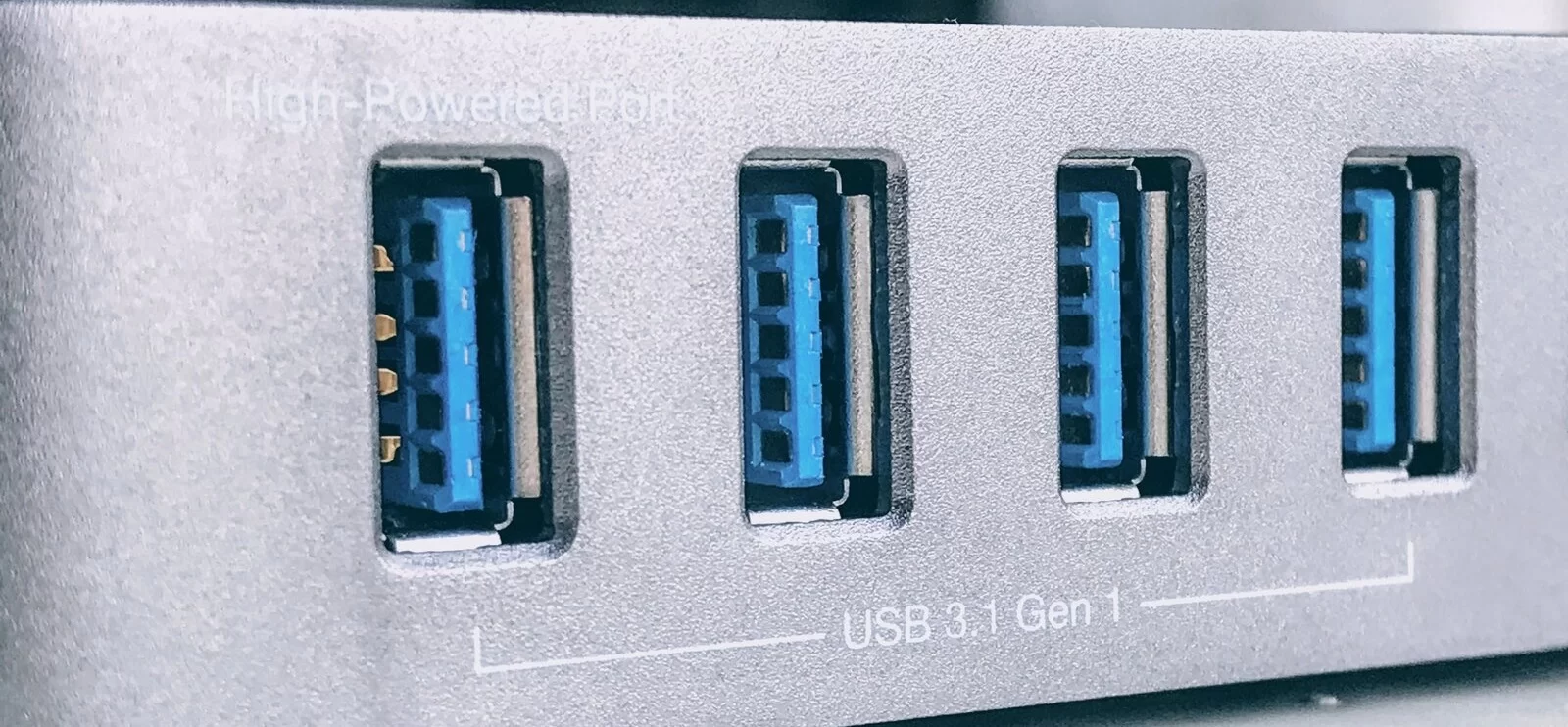

  Fotografia przedstawiająca cztery gniazda USB - ustawione pionowo prostokątne niebieskie otwory z odstającą w środku płaską płytką/stykiem. Podpisane są USB 3.1 Gen 01 .



  Fotografia przedstawia gniazda USB 3.0 oraz 2.0.

  Fotografia przedstawia gniazda USB 3.0 oraz 2.0.

  Fotografia przedstawia gniazda USB 3.1 Gen 1.

  Fotografia przedstawia gniazda USB 3.1 Gen 1.
  R4g74CkT7VIU1

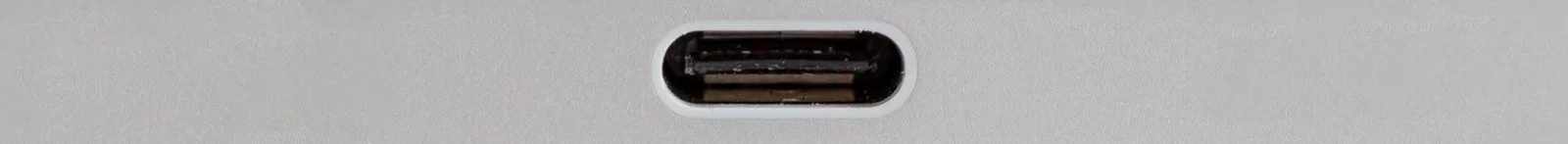

  Fotografia przedstawiająca gniazdo USB typu C - na urządzeniu po środku znajduje się jeden wąski owalny otwór z odstającą w środku płaską płytką/stykiem.



• PS/2 - port (interfejs) odpowiadający za komunikację komputera PC z klawiaturą i myszą. Fioletowy port służy do podpinania klawiatury, natomiast zielony - do myszy. Spotkać można również pojedynczy port w wersji dual, do którego można podpiąć zarówno mysz, jak i klawiaturę.

  R1Wvw5XGKF5Tf

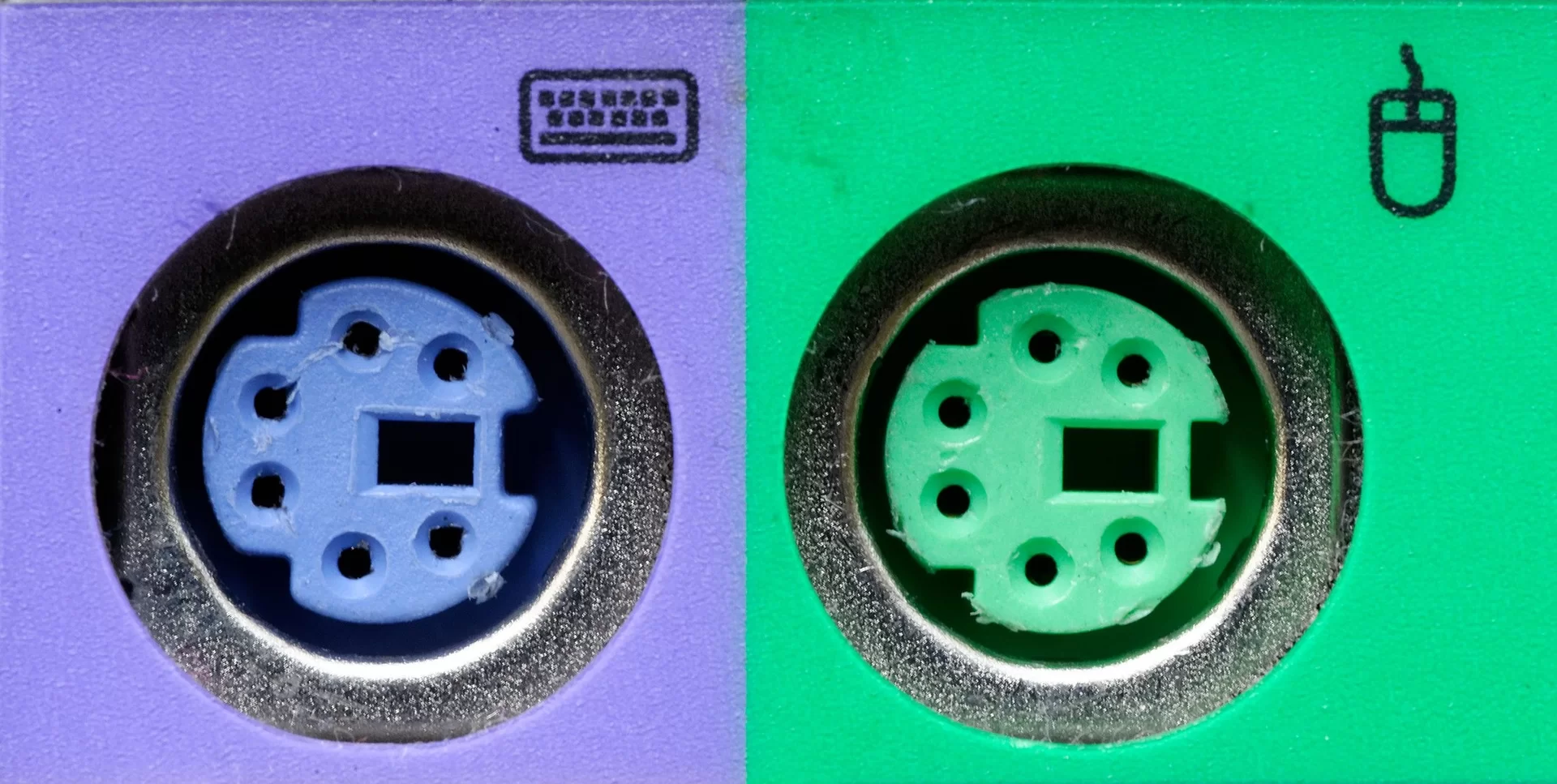

  Fotografia przedstawiająca gniazda PS/2 - dwa okrągłe o różnych kolorach gniazda z sześcioma okrągłymi wtykami i jednym prostokątnym po prawej stronie na środku wysokości. Przy gnieździe po lewej znajduje się symbol klawiatury, przy gnieździe po prawej symbol myszy komputerowej.



• Jack - złącze transmitujące sygnały analogowe, wykorzystywane głównie do połączeń audio. Istnieje kilka rodzajów złączy różniących się średnicą. Najczęściej stosowanym w komputerowych kartach dźwiękowych jest Jack 3.5 mm. Używa się go również jako złącze słuchawkowe w urządzeniach przenośnych, np. w smartfonach, czy tabletach. Dla ułatwienia stosuje się kolorowe oznaczenia - różowy jest wejściem mikrofonowym, jasnozielony wejściem głośnikowym (lub słuchawkowym), a niebieski wejściem liniowym, do którego można podłączyć odtwarzacze CD, DVD, radio, czy elektroniczne instrumenty muzyczne.

  RT4tyatVeuWV1

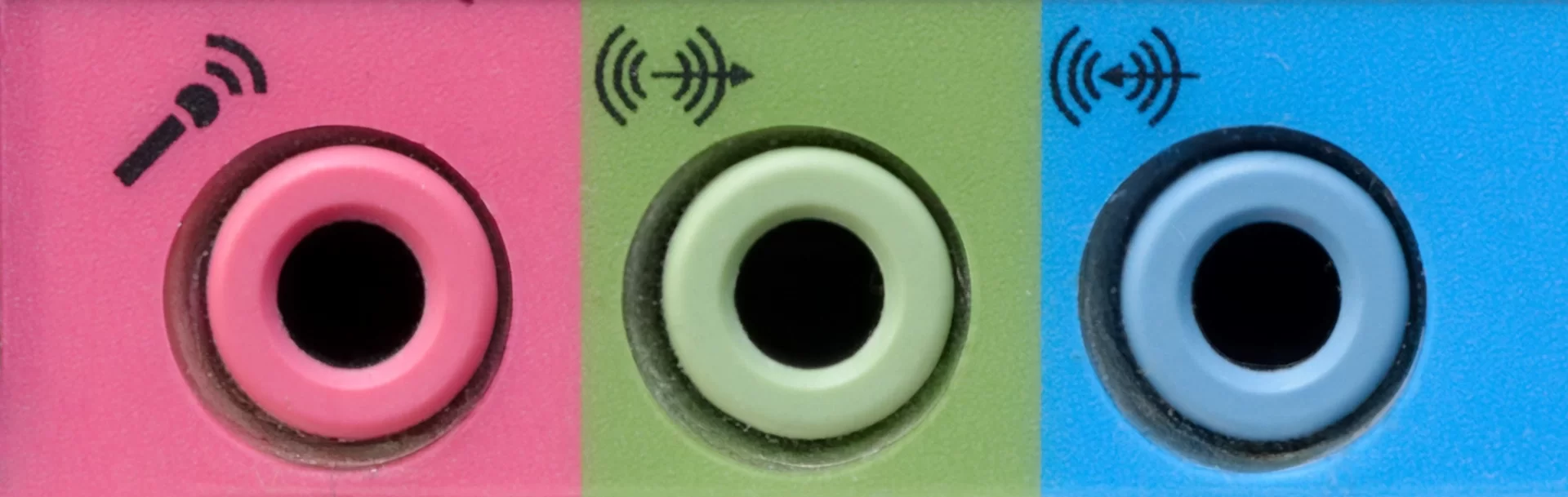

  Fotografia przedstawiająca trzy gniazda Jack 3.5 mm. Pierwsze od lewej to okrągły różowy wtyk, zaraz nad nim znajduje się symbol mikrofonu. Drugi wtyk jest zielony, znajdujący się obok niego symbol to rozchodzące się na boki fale sygnału i strzałka wychodząca od środka na zewnątrz. Trzeci wtyk jest niebieski, symbol obok to rozchodzące się na boki fale sygnału i strzałka wchodząca do wewnątrz.



• RJ‑45 - typ złącza stosowany do połączenia komputera z siecią internetową za pomocą kabla sieciowego.

  RkI3WK9rBGu17

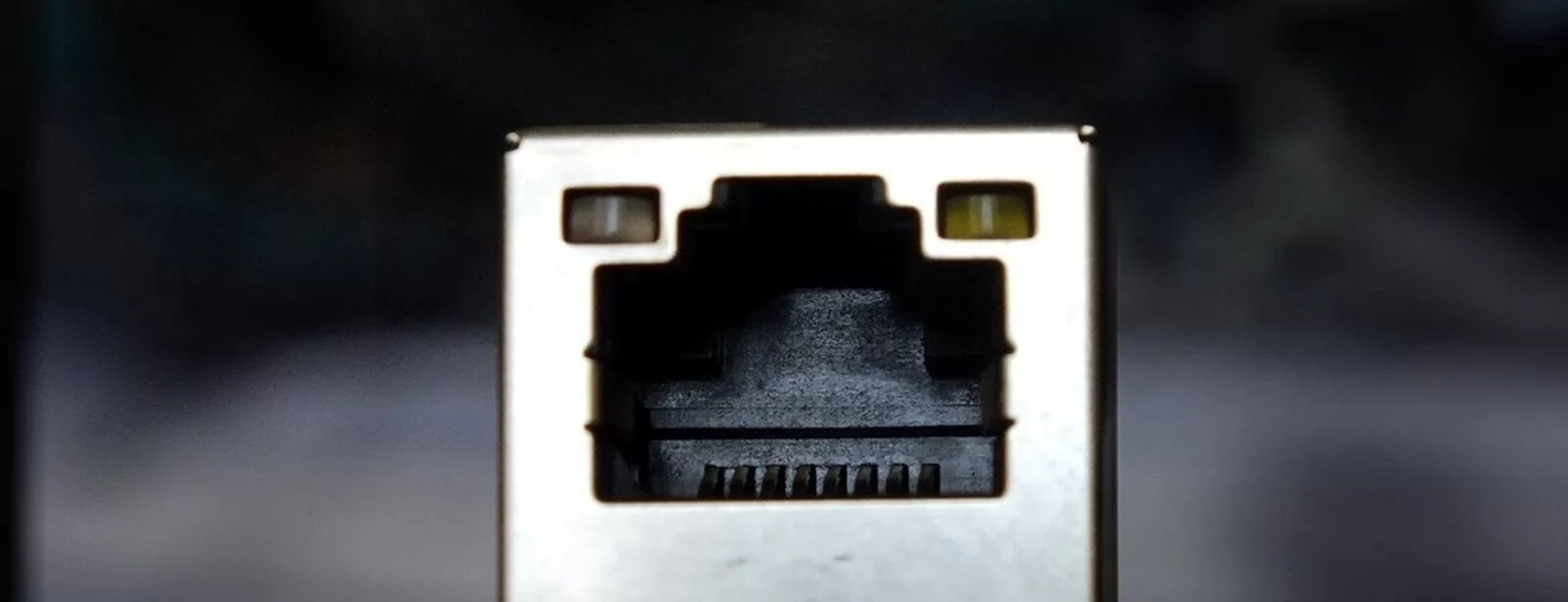

  Fotografia przedstawiająca gniazdo RJ‑45 - czarne prostokątne gniazdo posiadające na szczycie dwupiętrową wyśrodkowaną piramidkę bez ostrego czubka.



• D‑SUB ( VGA ) - standardowe złącze analogowe sygnału wideo, które służy do podłączania monitora lub telewizora do komputera.

  R71MCY2JtkyzM

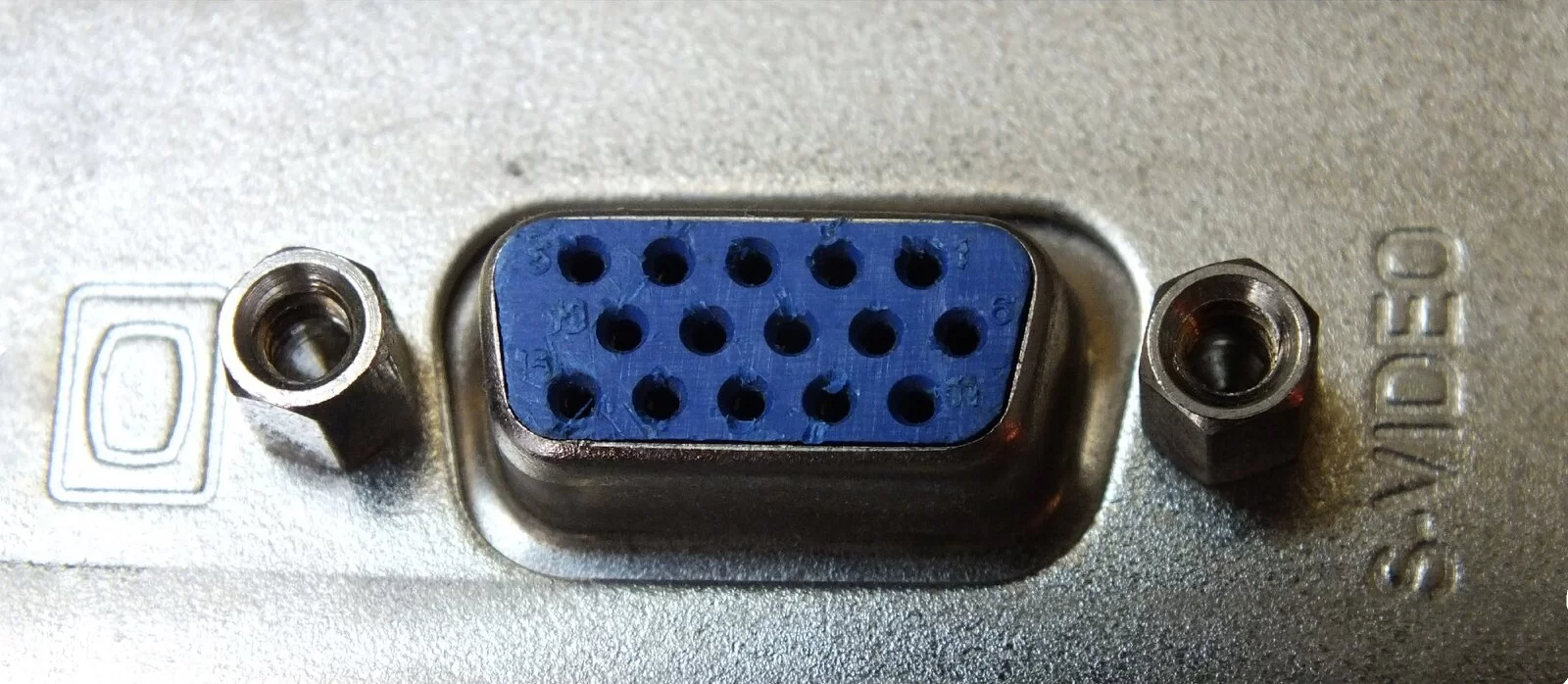

  Fotografia przedstawiająca gniazdo D‑SUB - niebieskie gniazdo z piętnastoma okrągłymi otworami, po jego bokach znajdują się wkręty na śruby.



• DVI - standardowe złącze cyfrowo‑analogowe (DVI‑I), lub tylko cyfrowe (DVI‑D) stosowane w kartach graficznych służące do podłączenia monitorów LCD (kablem DVI); mogą również służyć do podłączenia monitorów analogowych CRT, jeżeli zostanie dodatkowo zastosowana przejściówka DVI do D‑SUB.

  RzGadee8VHVGy

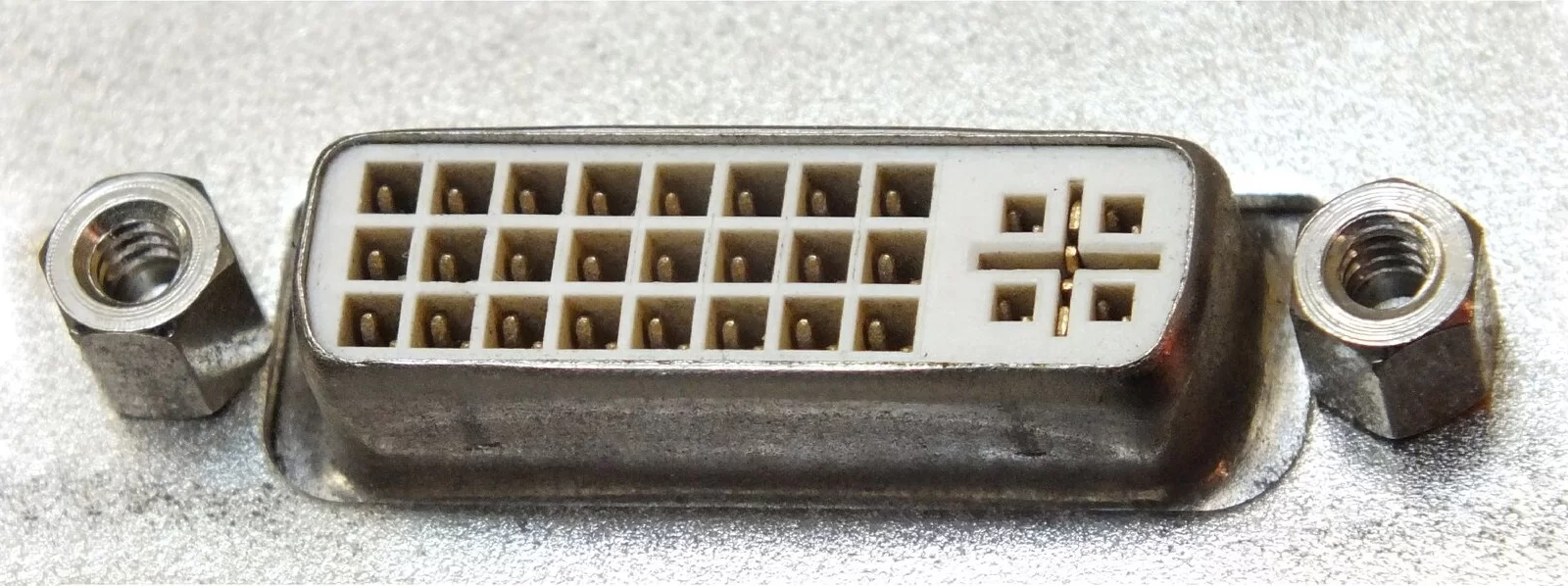

  Fotografia przedstawiająca gniazdo DVI - białe gniazdo z dwudziestoma czteroma okrągłymi otworami i czteroma kwadratowymi przedzielonymi plusem. Po jego bokach znajdują się wkręty na śruby.



• HDMI - multimedialne złącze cyfrowe stosowane nie tylko w kartach graficznych komputerów, ale również szeroko wykorzystywane w wielu urządzeniach codziennego użytku. Standard HDMI ciągle jest rozwijany, aby sprostać wymaganiom rynku. HDMI 2.0 obsługiwało rozdzielczość 4K (3840 × 2160 pikseli) przy 60 klatkach na sekundę, a HDMI 2.1 oferowało już 8K (7680 × 4320 pikseli)  przy częstotliwości 120 Hz.

  R1R0kVVWwcKQv

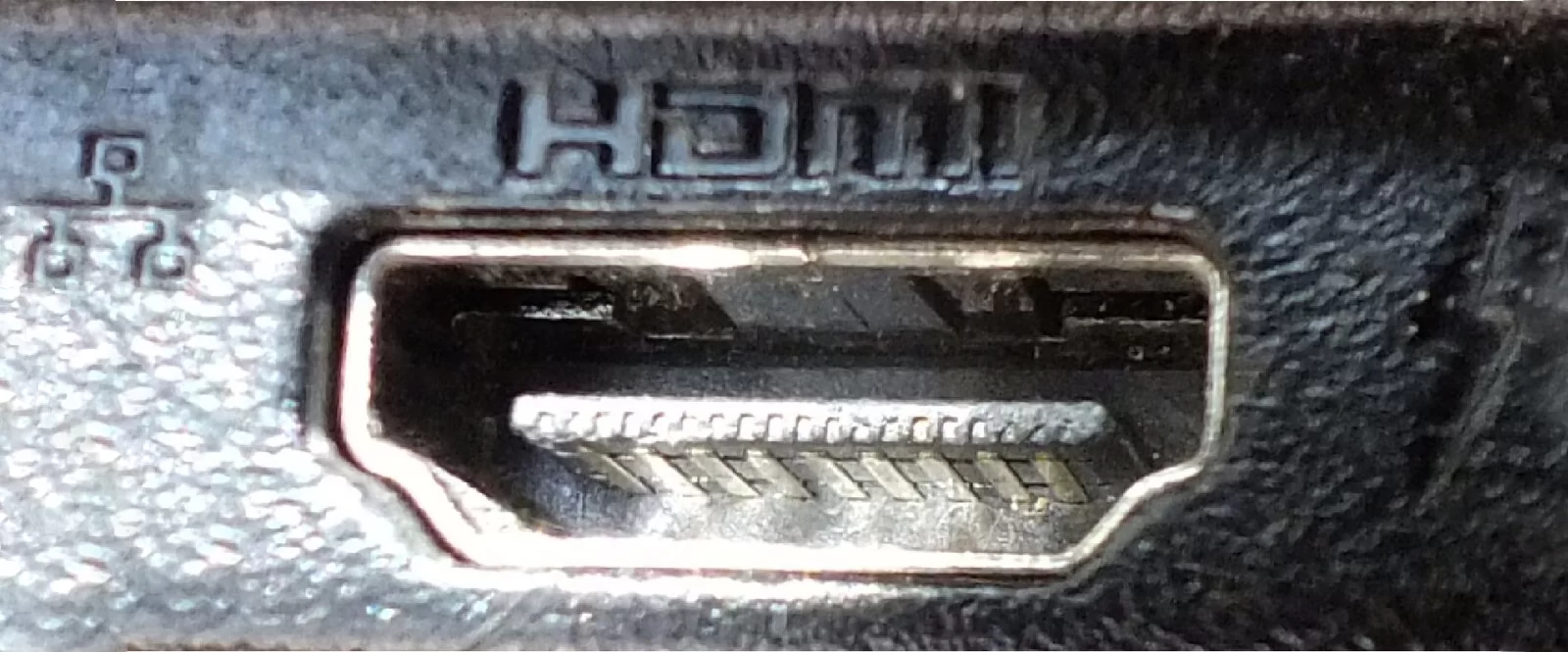

  Fotografia przedstawiająca gniazdo HDMI2 - czarny odwrócony trapez z zaokrąglonymi kątami.

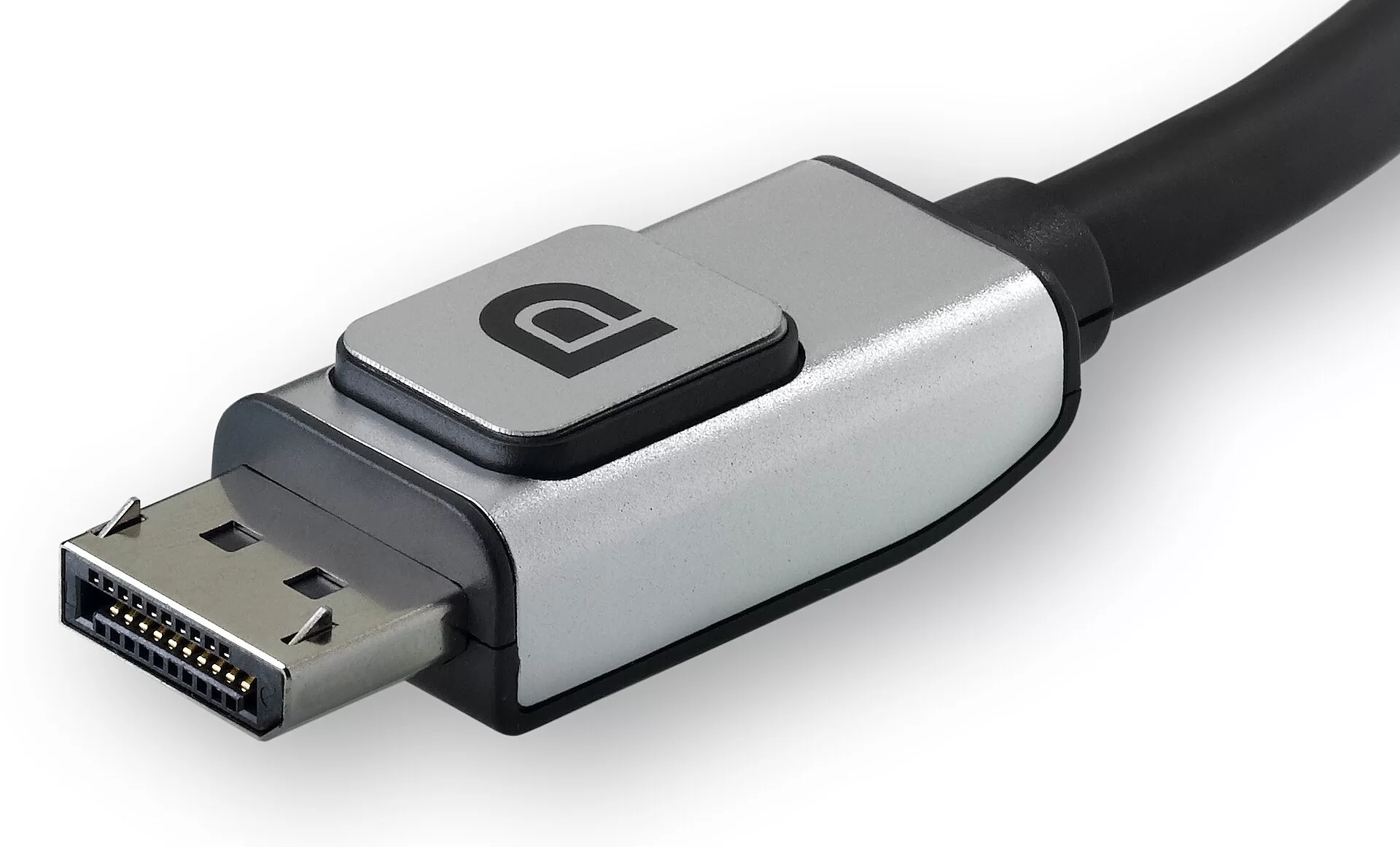

• DisplayPort - następca HDMI, umożliwia przesyłanie wysokiej jakości obrazu oraz dźwięku z komputera. Przykładowo od wersji 1.3 DisplayPort gwarantuje obsługę rozdzielczości 4K (3840 × 2160 pikseli) przy 120 klatkach na sekundę, a w 1.4 przy odświeżaniu na poziomie 240 Hz. Podobnie jak HDMI, standard ten ciągle jest rozwijany. DisplayPort 2.0 potrafi przesyłać obraz o rozdzielczości 8K (7680 × 4320 pikseli) przy 120 klatkach na sekundę, dlatego wybór między HDMI, a DisplayPort zależy głównie od standardu zastosowanego w konkretnym urządzeniu. Różnice widoczne mogą być w starszych urządzeniach, gdzie trzeba zwrócić uwagę na częstotliwość odświeżania monitora.

  RQjyIZrjf1TJb

  Fotografia przedstawiająca gniazdo DisplayPort - ciemny prostokąt z uciętym lewym dolnym rogiem. W środku znajduje się paręnaście kwadratowych otworów.



• eSATA - złącze zewnętrzne SATA (ang. External SATA), oferuje prędkość transferu danych na poziomie pomiędzy standardem USB 2.0 a USB 3.0. Głównym celem złącza eSATA jest przesyłanie (lub pobieranie) danych do urządzeń zewnętrznych (dysków, czy napędów optycznych) z taką samą szybkością, jaką oferuje wbudowany dysk. Wszystkie systemy operacyjne od firmy Apple, Linux, czy Windows mają wbudowaną obsługę standardów eSATA, jednak mimo wielu zalet, port ten prawdopodobnie stanie się standardem niszowym lub specjalistycznym, ustępując miejsca portom USB 3.0 i wyższym.

  R1DBmTaQqaZjH

  Fotografia przedstawiająca gniazdo eSATA - prostokątne gniazdo z płaskim wtykiem wewnątrz, na którego środku znajdują się cztery prostokątne otwory.



Poza przednią magistralą złącz dla urządzeń zewnętrznych (zazwyczaj USB oraz Jack), w komputerach typu PC, większość gniazd i portów znajduje się z tyłu, jako jedyny element płyty głównej wychodzący poza obudowę komputera.

RbJwLuZE5AgbV

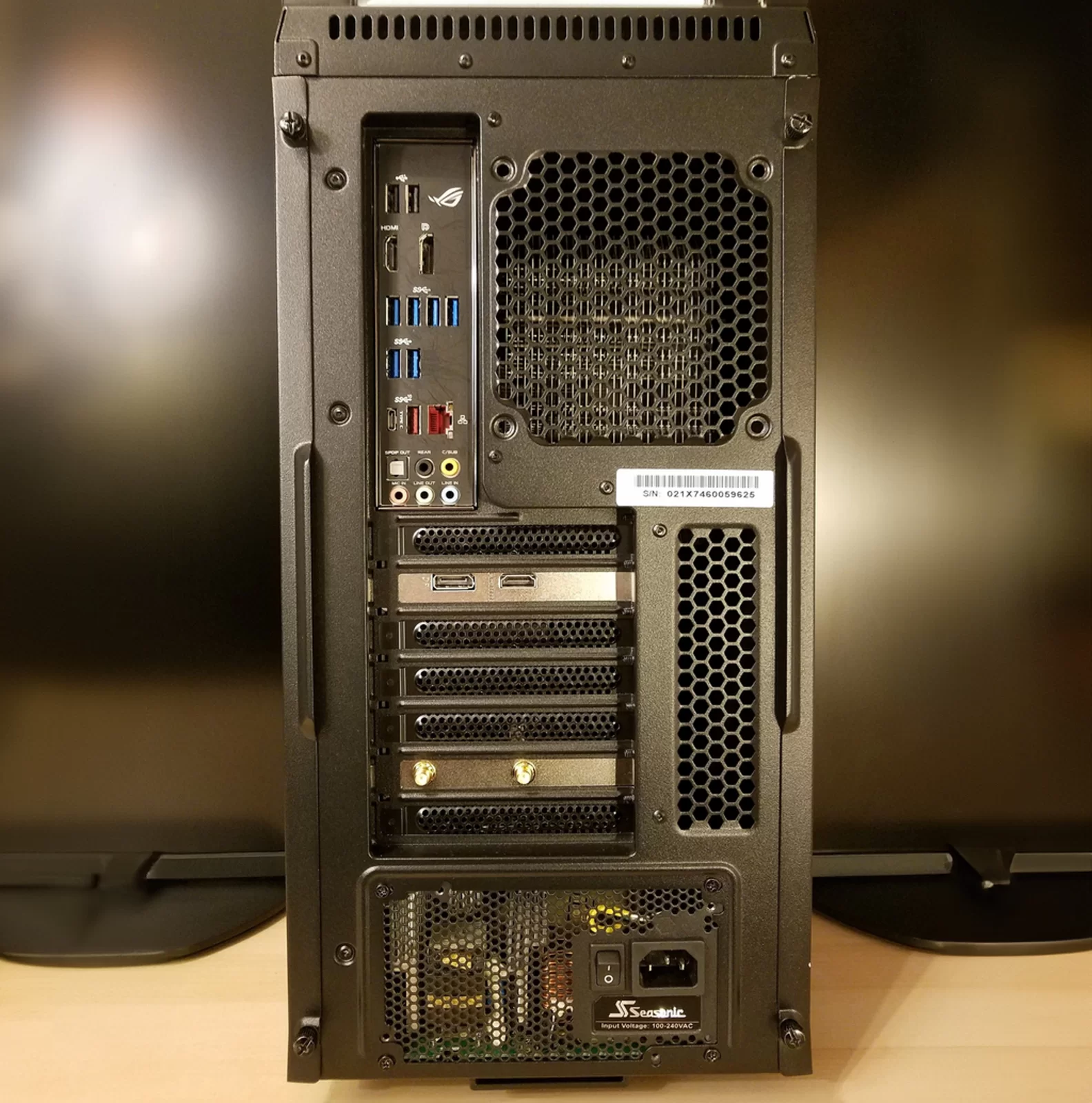

Fotografia przedstawia tył jednostki centralnej w obudowie Be Quiet BG021z. Podłużna gruba wieża posiada wiele wywietrzników i kratek wentylacyjnych. Po lewej stronie obudowy, we wgłębieniu, znajduje się pionowa magistrala złącz płyty głównej, od góry: dwa porty USB 2.0, HDMI, DisplayPort, sześć portów USB 3.0, USB typ C, USB do ładowania, RJ‑45, gniazdo optyczne, pięć portów Jack. Poniżej, poziomo, znajduje się port HDMI i DisplayPort należące do karty graficznej. Na samym dole znajduje się wtyk zasilania.

Laptopy i inne urządzenia przenośne również posiadają podobne zestawy złączy:

Postęp technologiczny powoduje, że ciągle pojawiają się nowe urządzenia peryferyjne rozszerzające funkcje komputerów. Przykładem mogą być drukarki 3D, które umożliwiają wydruki obiektów trójwymiarowych.

Rh0NUKIxuV5zo

Fotografia przedstawiająca drukarkę 3D. Sama drukarka przypomina czarny sześcian z otworami na środkach jego ścian. W środku drukarki znajduje się podstawa umieszczona poniżej środka sześcianu. Na przedniej ściance ponad otworem znajduje się mały ekran.

Najważniejsze elementy drukarki 3D:

• Ekstruder - pobiera on filament ze szpuli i przetłacza go wykorzystując precyzyjną przekładnię zębatą napędzaną przez silnik krokowy.

• Blok podgrzewający - po wstępnym przetopieniu filamentu w ekstruderze, trafia on do bloku podgrzewającego, gdzie jest dalej podgrzewany, aż osiągnie stan częściowo ciekły.

• Dysza wylotowa - umieszcza roztopiony filament na strefie druku.

• Stół podgrzewany - podstawa, na której powstaje drukowany obiekt 3D, jego najważniejszym zadaniem jest zapewnienie prawidłowego przylegania obiektu do podłoża podczas druku.

• Filament - materiał termoplastyczny (zmienia swoją strukturę pod wpływem temperatury), którym drukarka 3D tworzy wydruki. Powinien on zostać dobrany w zależności od tego, co chcemy osiągnąć.

Mając dostęp do takiej drukarki, możesz wydrukować zaprojektowane przez siebie zabawki. Jednym z darmowych programów do projektowania 3D jest Blender. Jest on dostępny do pobrania pod linkiem: https://www.blender.org/

Blender nie jest prosty do nauczenia, aczkolwiek istnieje wiele poradników dla początkujących, które pomagają użytkownikowi na szybkie zapoznanie się ze skrótami klawiszowymi oraz najważniejszymi narzędziami, które oferuje ten program.  Społeczność Blendera jest również bardzo pomocna dla nowicjuszy. Wykorzystywanie skrótów klawiszowych jest szczególnie istotne, jeśli chcemy sprawnie wykonywać kolejne akcje.

RaF2RKYKz5S4r

Ilustracja przedstawia zrzut ekranu z programu Blender wersja 3.3, na środku znajduje się podgląd tworzonego obiektu, w tym przypadku zaczyna się od szarego sześcianu. U góry znajdują się rozwijane zakładki, po prawej znajduje się okno pokazujące obiekty na tworzonej przez nas scenie, w tym przypadku jest to kamera, sześcian oraz źródło światła. Poniżej tego okna po prawej stronie, znajdują się właściwości obecnie wybranego obiektu. Na samym dole ukazana jest oś czasu, służąca do animacji obiektu.

Jednak zanim rozpocznie się tworzenie własnych modeli, warto na początek wydrukować kilka gotowych obiektów. Jedną z popularnych stron internetowych, na której znajdziemy darmowe obiekty do pobrania jest: https://www.thingiverse.com/

iZuTvhRdlI_d241e96

Tablica interaktywna jest to biała tablica, współpracująca z komputerem i rzutnikiem multimedialnym pełniąca funkcję ekranu, tablicy szkolnej i dużego ekranu dotykowego.

R1XzulZWpTlBs

Fotografia przedstawiająca tablicę interaktywną, duży biały ekran z różnokolorowymi pisakami u dołu.

iZuTvhRdlI_d241e103

Ploter to urządzenie, dzięki któremu możemy drukować na bardzo dużych arkuszach papieru plakaty, mapy, projekty itp.

RAQ2nfXCn2wZL

Fotografia przedstawiająca ploter, urządzenie podobne do drukarki, ale większe. Przykładowy model jest wysoki i stoi na dwóch szerokich nogach, do których przymocowane są kółka. U góry znajduje się miejsce do umieszczania papieru, który wychodzi mniej więcej po środku urządzenia skierowany w dół. Na prawym boku znajduje się wyświetlacz z przyciskami sterowania.

iZuTvhRdlI_d241e111

Tablet graficzny służy do wykonywania odpowiednim piórem rysunków wprowadzanych bezpośrednio do komputera.

RpUv2VVen18eY

Fotografia przedstawiająca tablet graficzny z czarnym ekranem i położonym na nim specjalnym pisakiem.

iZuTvhRdlI_d241e118

Dysk zewnętrzny służy do przechowywania, a potem odtwarzania na komputerze bardzo dużej liczby danych, na przykład, takich jak muzyka, zdjęcia czy filmy.

RNYE3YYk0vQTV

Fotografia przedstawiająca dysk zewnętrzny w obudowie zewnętrznej z podpiętym kablem USB.

RyHPtbBzvbISI

Fotografia przedstawiająca dysk wewnętrzny 3.5 cala bez obudowy.

iZuTvhRdlI_d241e126

Skaner zamienia dokumenty i grafiki w formie papierowej na dokumenty i grafiki w formie cyfrowej.

Rj9PXH2IVBldC

Fotografia przedstawiająca skaner, płaskie urządzenie o smukłej obudowie i zamkniętej klapie. Z przodu znajduje się panel z przyciskami sterowania.

iZuTvhRdlI_d241e133

Aparat cyfrowy lub kamera pozwala na wykonanie zdjęć lub filmów, które można przesłać do komputera w celu ich obejrzenia, dokonania obróbki i montażu.

RRU9LyLMQYUVz

Fotografia przedstawiająca cyfrowy aparat fotograficzny. Nie jest to aparat kompaktowy, posiada duży obiektyw po lewej stronie, lampę błyskową oraz przycisk sterowania po lewej stronie od obiektywu. Osłona z obiektywu jest ściągnięta, aparat przymocowany ma pasek mocujący.

iZuTvhRdlI_d241e140

Mikrofon umożliwia wprowadzenie sygnałów dźwiękowych do komputera, a słuchawki z komputera.

Rp8BPIxToonX5

Fotografia przedstawiająca słuchawki z przymocowanym mikrofonem. Słuchawki konstrukcyjnie są opaską na głowę z przymocowanymi głośnikami na uszach. Mikrofon przymocowany jest do lewej słuchawki wraz z wysięgnikiem umożliwiającym przyłożenie go bliżej ust.

iZuTvhRdlI_d241e147

Rzutnik/projektor umożliwia wyświetlanie obrazów na dużym ekranie, tablicy lub ścianie.

R1EUCwCl9Kg34

Fotografia przedstawiająca rzutnik, prostokątne urządzenie z dużym obiektywem na przodzie, kratkami wentylacyjnymi na bokach oraz przypięteym kablem VGA.
