Strefa wyzwań

RXXJ5GANHSVSJ

Ćwiczenie 1

R1FEENSFDC1XS

Ćwiczenie 2

Ćwiczenie 3

Zapoznaj się z pseudokodem.

Dijkstra(lista_sąsiedztwa, s):
	S ← utwórz pustą tablicę
    V ← utwórz tablicę i wypełnij ją wierzchołkami
    d ← utwórz pustą tablicę
    p ← utwórz pustą tablicę

	dla każdego elementu u w tablicy V:
		d[u] ← ∞
		p[u] ← -1

	d[s] ← 0

	dopóki długość(V) > 0:
		najkrótsza_ścieżka ← ∞
		u ← -1

		dla każdego elementu v w tablicy V:
			jeśli najkrótsza_ścieżka > d[v]:
				najkrótsza_ścieżka ← d[v]
				u ← v

		S ← umieść element u na końcu tablicy
        V ← usuń element u z tablicy

		dla każdego elementu v w tablicy lista_sąsiadów[u]:
			jeśli d[v] > d[u] + w(u, v):
				d[v] ← d[u] + w(u, v)
				p[v] ← u

	zwróć d, p

R1KZ81683QHQX

Połącz w pary zmienne z ich zastosowaniami. prev[] Możliwe odpowiedzi: 1. wierzchołek dodawany do zbioru S unikalny dla każdej iteracji, 2. zbiór wszystkich wierzchołków grafu, 3. tablica kosztów dojścia do każdego wierzchołka, 4. zbiór wierzchołków, do których najmniejsze koszty dojścia zostały wyznaczone, 5. tablica przechowująca poprzedniki wierzchołków d[] Możliwe odpowiedzi: 1. wierzchołek dodawany do zbioru S unikalny dla każdej iteracji, 2. zbiór wszystkich wierzchołków grafu, 3. tablica kosztów dojścia do każdego wierzchołka, 4. zbiór wierzchołków, do których najmniejsze koszty dojścia zostały wyznaczone, 5. tablica przechowująca poprzedniki wierzchołków u Możliwe odpowiedzi: 1. wierzchołek dodawany do zbioru S unikalny dla każdej iteracji, 2. zbiór wszystkich wierzchołków grafu, 3. tablica kosztów dojścia do każdego wierzchołka, 4. zbiór wierzchołków, do których najmniejsze koszty dojścia zostały wyznaczone, 5. tablica przechowująca poprzedniki wierzchołków S Możliwe odpowiedzi: 1. wierzchołek dodawany do zbioru S unikalny dla każdej iteracji, 2. zbiór wszystkich wierzchołków grafu, 3. tablica kosztów dojścia do każdego wierzchołka, 4. zbiór wierzchołków, do których najmniejsze koszty dojścia zostały wyznaczone, 5. tablica przechowująca poprzedniki wierzchołków V Możliwe odpowiedzi: 1. wierzchołek dodawany do zbioru S unikalny dla każdej iteracji, 2. zbiór wszystkich wierzchołków grafu, 3. tablica kosztów dojścia do każdego wierzchołka, 4. zbiór wierzchołków, do których najmniejsze koszty dojścia zostały wyznaczone, 5. tablica przechowująca poprzedniki wierzchołków

Ćwiczenie 4

R2CORJT2M7LLL11

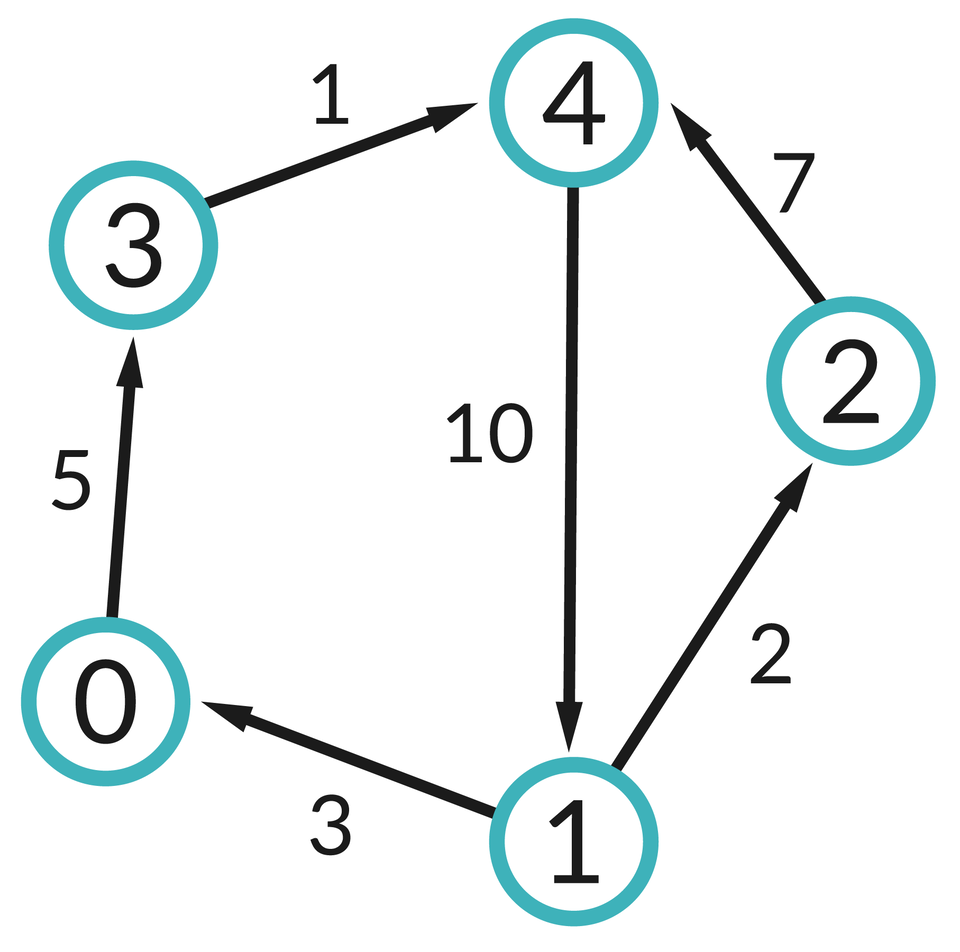

Graf składa się z pięciu wierzchołków. Tworzą one pięciokąt. Od wierzchołka jeden poprowadzone są dwie strzałki stanowiące krawędzie. Pierwsza o długości trzy prowadzi do wierzchołka zero, natomiast druga o długości dwa do wierzchołka dwa. Od wierzchołka dwa do wierzchołka cztery poprowadzona jest strzałka stanowiąca krawędź o długości siedem. Od wierzchołka zero do wierzchołka trzy poprowadzona jest strzałka odpowiadająca krawędzi o długości pięć. Od wierzchołka trzy do wierzchołka cztery poprowadzona jest strzałka stanowiąca krawędź o długości jeden. Od wierzchołka cztery do wierzchołka jeden poprowadzona jest strzałka odpowiadająca krawędzi o długości dziesięć.

Zapoznaj się z ilustracją pewnego grafu.

R1PT8KCEXM6NG

Wskaż wszystkie warianty tablic wyjściowych d i p, które może zwrócić algorytm Dijkstry dla zaprezentowanego grafu skierowanego.

Ćwiczenie 5

RE6DXPKG4JUZ2

Źródło: Contentplus.pl Sp. z o.o., licencja: CC BY-SA 3.0.

R1F3PX5VSLBBH

Przyjmując za wierzchołek początkowy A, wskaż grafy, dla których algorytm Dijkstry nie zwróci poprawnego wyniku.

Ćwiczenie 6

RDBE7UN52ZPR8

Źródło: Contentplus.pl sp. z o.o., licencja: CC BY-SA 3.0.

RNBB3NROK9117

Zapoznaj się poniższym opisem, a następnie wykonaj polecenie.
Graf składa się z sześciu wierzchołków oznaczonych od A do F. Wierzchołki połączone są krawędziami, tworzacymi sześciokąt. Ponadto dwie krawędzie zostały zaznaczone pomiędzy wierzchołkami wten sposób, że znajdują się w polu sześciokąta. Od wierzchołka A popdorwadzone sa dwie krawędzie do wierzchołka B o długości dziesięć i do wierzchołka C o długości sześć. Od wierzchołka B odchodzą dwie krawędzie. Pierwsza o długości cztery łączy go z wierzhcołkiem E, natomiast druga o długości dwa z wierzchołkiem F.Od wierzchołka C odchodzą dwie krawędzie. Pierwsza o długości siedem łączy wierzchołek C z wierzchołkiem D, natomiast druga o długości pięć z wierzchołkiem F. Warości dla krawędzi łączących odpowiednio wierzchołki D F oraz E F nie podano.
Wskaż długości ścieżek łączących, odpowiednio wierzchołki D F oraz E F, aby algorytm Dijkstry zwrócił następujący wynik:

d = { 6, 7, 0, 7, 6, 5 },
 p = { C, F, NULL, C, F, C }

Materiał źródłowy do ćwiczeń 7–8

R1TZFBLBFKUOX

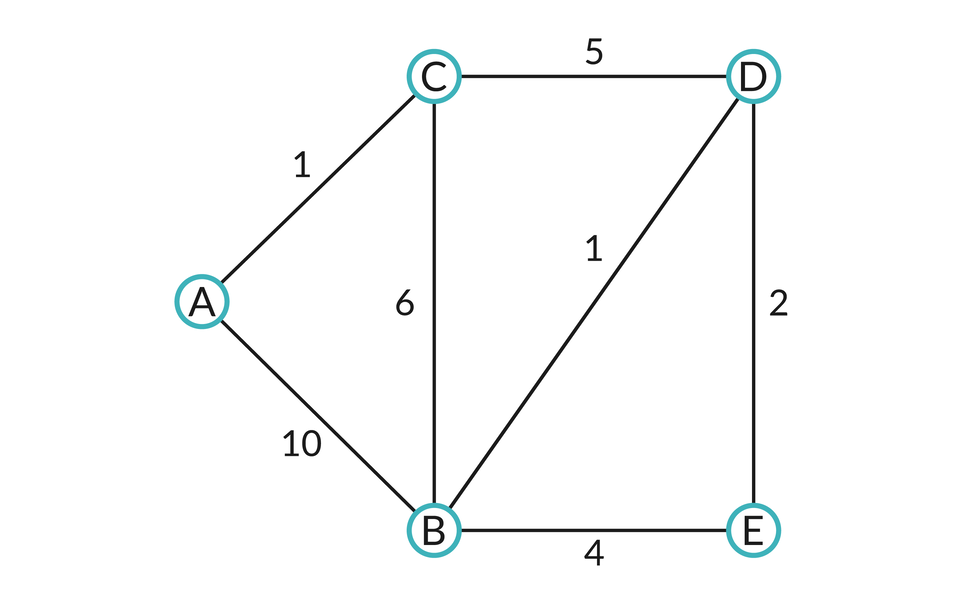

Ilustracja przedstawia graf z węzłami oznaczonymi literami oraz łączącymi je krawędziami oznaczone cyframi.
A, 1 C.
A, 10, B.
B, 6, C.
B, 4, E.
B, 1, D.
C, 5, D.
D, 2, E.

RB3H92JQ6TX7R

Ćwiczenie 7

W zaprezentowanym grafie s = E. Wskaż poprzednika, jeśli u = A.

RFRNRN5236DM1

Ćwiczenie 8

W zaprezentowanym grafie s = A. Wskaż poprawną długość najkrótszej ścieżki, jaką należy pokonać, by od wierzchołka s dojść do wierzchołka u = B.

Polecenie 1

Zapisz program z polecenia nr 1, używając wybranego języka programowania.

Działanie programu przetestuj dla następującego grafu:

RRXMLAP9XD642

Specyfikacja problemu:

Dane:

lista_sąsiedztwa – lista sąsiedztwa grafu nieskierowanego o dodatnich wagach
s – wierzchołek początkowy grafu

Wynik:

tablica przechowujące najkrótsze ścieżki od wierzchołka s do pozostałych wierzchołków oraz tablica przechowująca poprzedniki kolejnych wierzchołków

R1TMDAA4NHJCU

Implementacja
