Jak definiujemy moc wydzieloną na oporniku?

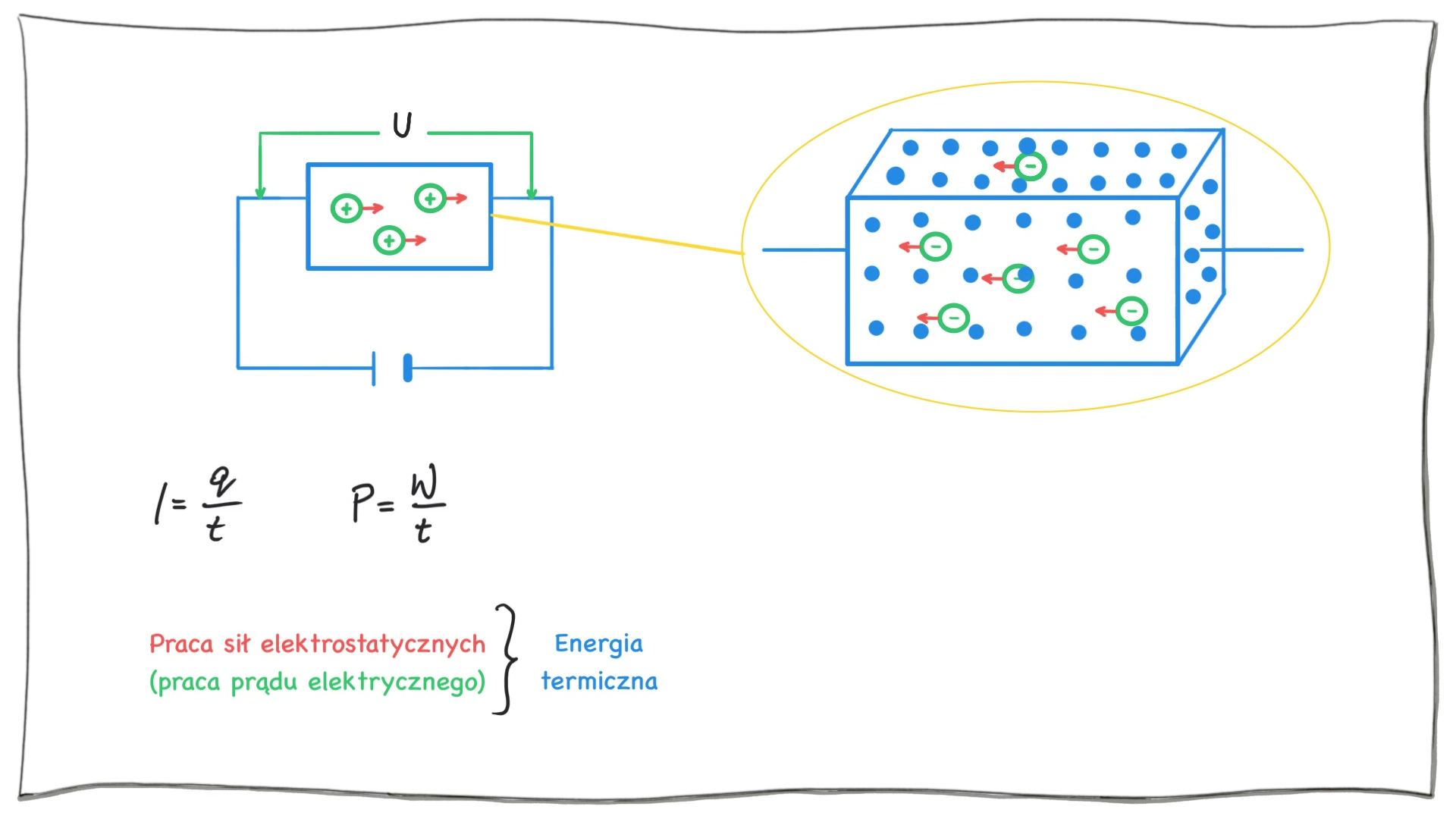

Wychodząc od mikroskopowego obrazu przepływu prądu elektrycznego w oporniku i mechanizmu zamiany energii elektrycznej na cieplną, w filmie wyprowadza się wzór definiujący moc wydzieloną na oporniku.

R1dGVIfF6WNKC

Polecenie 1

Przez układ dwóch jednakowych oporników przepływa prąd elektryczny o natężeniu I. Napięcie na tym układzie wynosi U. Zastanów się, w którym przypadku moc wydzielona w układzie będzie większa: przy szeregowym czy równoległym połączeniu oporników?

W obu przypadkach moc wydzielona będzie taka sama. W przypadku połączenia szeregowego spadki napięć na każdym z oporników będą równe połowie napięcia U, a prąd płynący przez te oporniki wyniesie I. Moc wydzielona na każdym oporniku wyniesie więc $P_1=P_2=UI/2$ , a w całym układzie $P=P_1+P_2=UI$ . W przypadku połączenia równoległego, napięcie na obu opornikach jest takie same i równe U, a prąd płynący przez każdy z nich wynosi I/2. Moc wydzielona na każdym oporniku wyniesie więc również $P_1=P_2=UI/2$ , a w całym układzie $P=P_1+P_2=UI$ .
