Zapoznaj się z treścią samouczka.
Polecenie 1
RuOjWqrI7250F
Ilustracja przedstawia rysunek, na którym widoczny jest symboli diody. Symbol diody narysowano w postaci grotu czarnej strzałki skierowanej w prawo. Do grotu strzałki styczny jest pionowy czarny odcinek. Symbol diody znajduje się na poziomy, czarnym odcinku symbolizującym część obwodu elektrycznego. Na końcach poziomego odcinka widoczne są dwa małe okręgi o czarnych krawędziach i białych środkach. Okręgi symbolizują punkty podłączenia diody do układu elektrycznego.
Źródło: Politechnika Warszawska Wydział Fizyki, licencja: CC BY 4.0. https://creativecommons.org/licenses/by/4.0/deed.pl.
RONtEwZG8V4ws

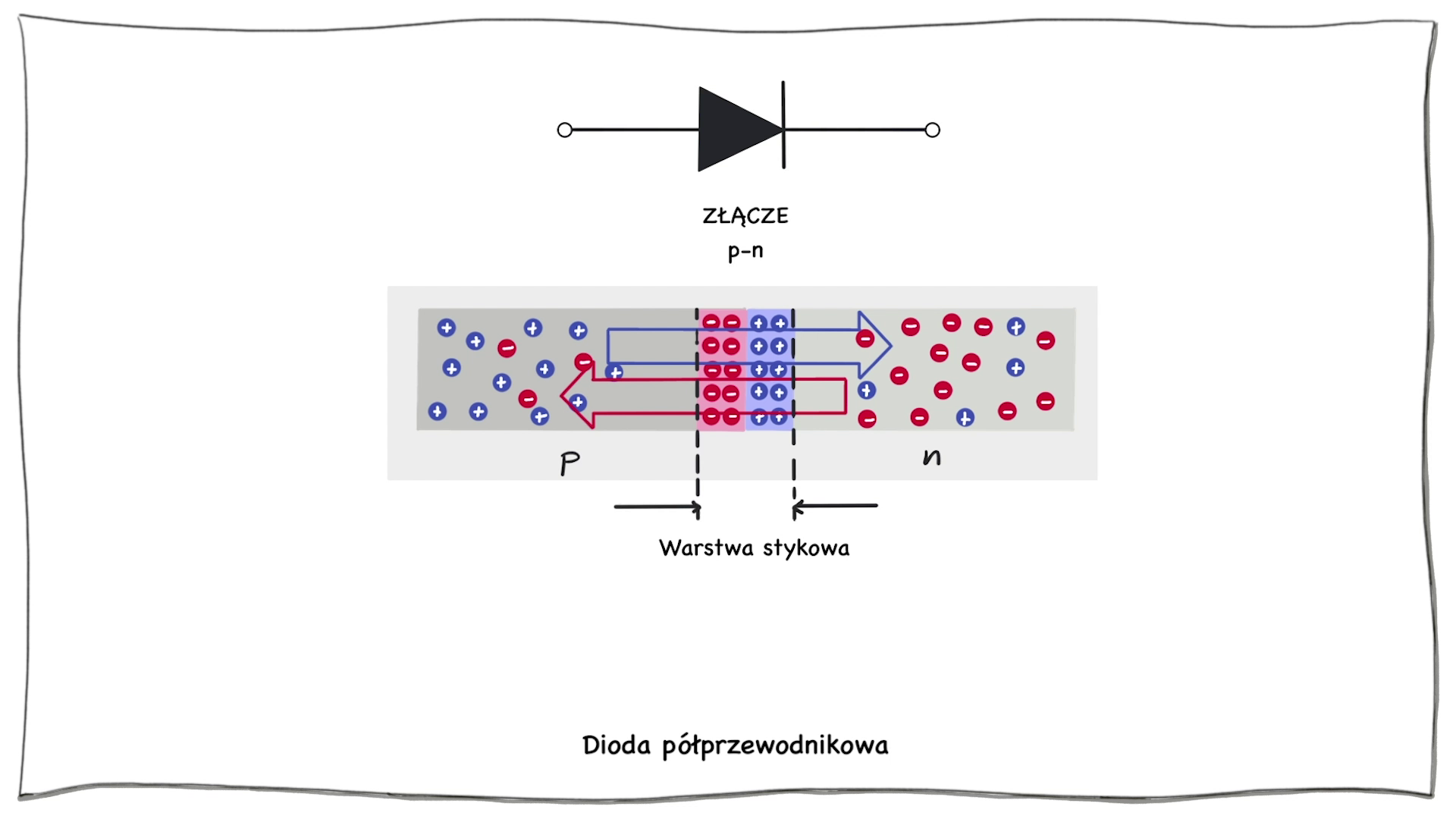

Rysunek przedstawia symbol diody, grot strzałki wskazuje kierunek przewodzenia prądu.
Rysunek przedstawia symbol diody, grot strzałki wskazuje kierunek przewodzenia prądu.
