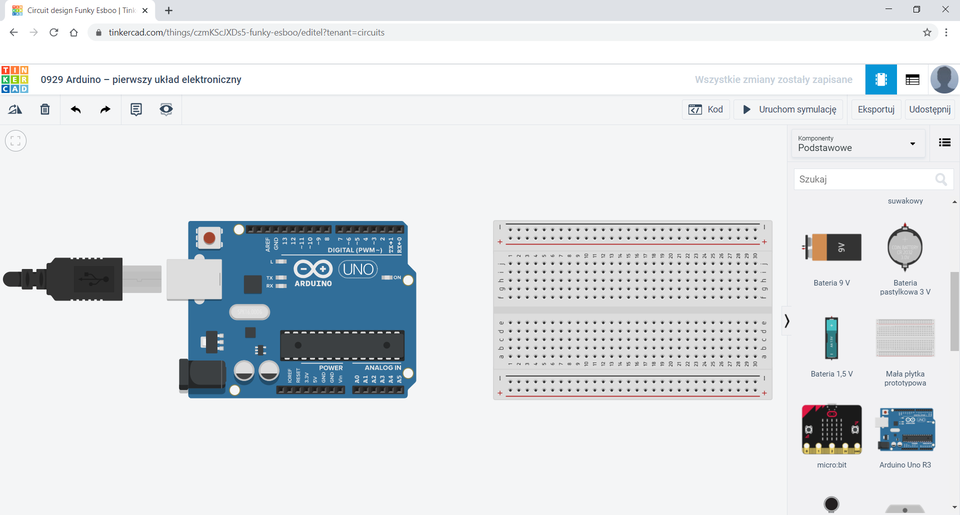

Znajdź na liście moduł Arduino Uno. Kliknij na moduł i przenieś go do obszaru roboczego.

Jeśli uważasz, że masz za mały obszar roboczy, skorzystaj ze scrolla myszki i dopasuj widok do siebie.

RUMVMGOSDZ16A

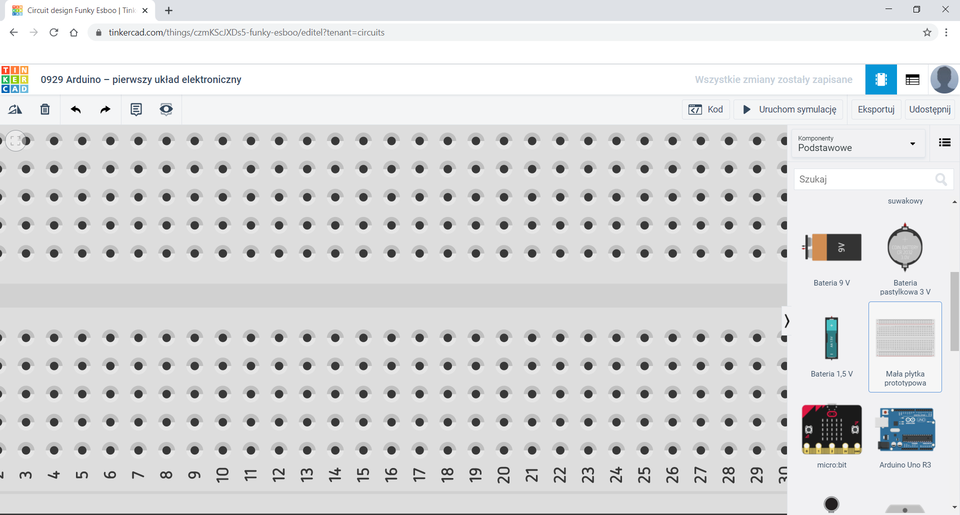

Na zrzucie ekranu przedstawione jest środowisko Tinkercad. Ponad obszarem roboczym znajduję się tytuł: 0929 Arduino – pierwszy układ elektroniczny. W obszarze roboczym znajdują się obok siebie płytka Arduino oraz płytka stykowa z trzydziestoma wierszami. Po prawej stronie obszaru roboczego znajduje się okno z komponentami: Bateria 9 V, Bateria pastylkowa 3 V, Bateria 1,5 V, Mała płytka prototypowa, micro:bit, ArduinoArduino Uno R3.

Znajdź na liście rezystor. Kliknij na niego i następnie „wepnij” go w płytkę stykową. Wystarczy najechać rezystorem nad płytkę stykową i kliknąć lewym przyciskiem myszy.

R1N5U27MG4PQP

Na zrzucie ekranu przedstawione jest środowisko Tinkercad. Ponad obszarem roboczym znajduję się tytuł: 0929 Arduino – pierwszy układ elektroniczny. W obszarze roboczym znajdują się obok siebie płytka Arduino oraz płytka stykowa z trzydziestoma wierszami. Wiersze ponumerowano od 1 do 30. Poszczególne kolumny podpisano. Na górnym obszarze: j i h g f. Na dolnym obszarze: e d c b a. Na płytce stykowej umieszczono rezystor w pozycji pionowej. Rezystor ma oznaczenia kolejno od góry: złoty, czerwony, czarny, brązowy. Jedną nogę rezystora umieszczono w kolumnie f w wierszu 6, drugą w kolumnie d w wierszu 6. Nad płytką stykową znajduję się okno Rezystor. W oknie tym znajdują się dwa pola: Nazwa z wpisaną wartością 1 oraz Opór z wpisaną wartością 1, gdzie obok z listy rozwijanej wybrano jednostkę kiloom. Po prawej stronie obszaru roboczego znajduje się okno z komponentami.

Zwróć uwagę, że po dodaniu rezystora do układu pojawiła się tabelka z właściwościami tego elementu. W miejscu gdzie podany jest opór możemy wpisać opór naszego rezystora. Zmieniając jego rezystancję, zmienią się również kolory na rezystorze. Natomiast z listy rozwijanej możemy wybrać wartość wyrażoną w pΩomega, nΩomega, µΩomega, mΩomega, Ωomega, kΩomega, MΩomega oraz GΩomega.

Zmieńmy wartość rezystora na 220 Ωomega.

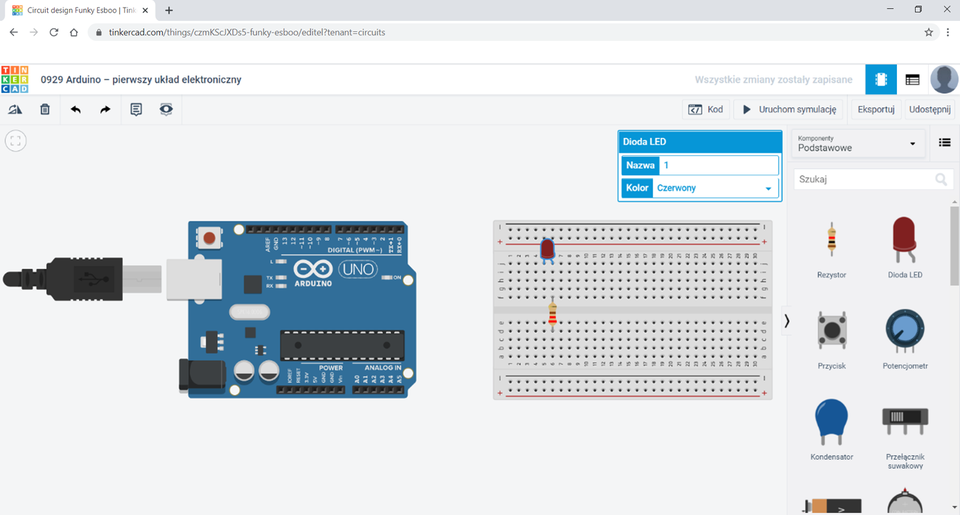

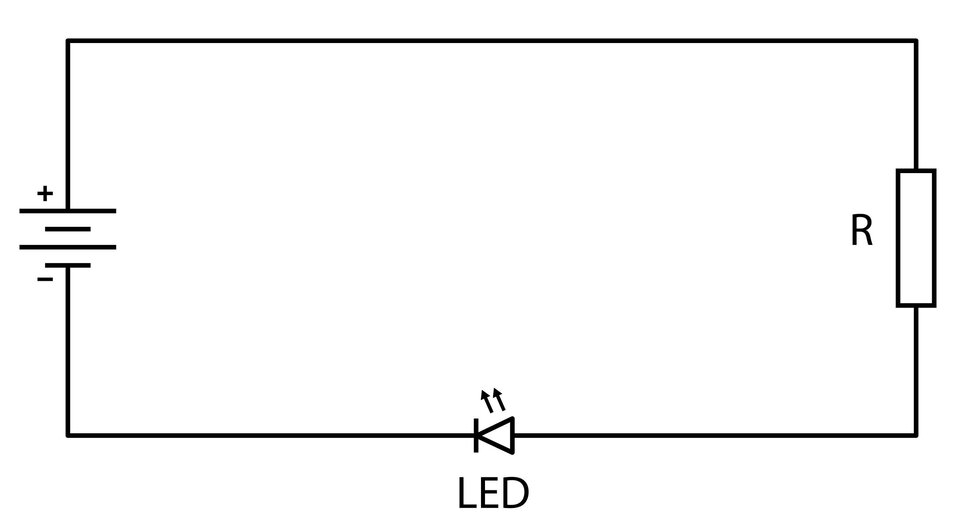

Do naszego układu dodajmy diodę LED. Klikamy na nią myszką i przenosimy na płytkę stykową.

R6UM3CE2EFL6U

Na zrzucie ekranu przedstawione jest środowisko Tinkercad. Ponad obszarem roboczym znajduję się tytuł: 0929 Arduino – pierwszy układ elektroniczny. W obszarze roboczym znajdują się obok siebie płytka Arduino oraz płytka stykowa z trzydziestoma wierszami. Wiersze ponumerowano od 1 do 30. Poszczególne kolumny podpisano. Na górnym obszarze: j i h g f. Na dolnym obszarze: e d c b a. Na płytce stykowej umieszczono rezystor w pozycji pionowej oraz czerwoną diodę LED. Rezystor ma oznaczenia kolejno od góry: złoty, czerwony, czarny, brązowy. Jedną nogę rezystora umieszczono w kolumnie f w wierszu 6, drugą w kolumnie d w wierszu 6. Jedną nogę diody umieszczono w kolumnie j w wierszu 5, a druga w kolumnie j w wierszu 6. Nad płytką stykową znajduję się okno Dioda LED. W oknie tym znajdują się dwa pola: Nazwa z wpisaną wartością 1 oraz Kolor z wybraną wartością czerwony. Po prawej stronie obszaru roboczego znajduje się okno z komponentami.

W okienku właściwości diody z listy rozwijanej możemy wybrać jej kolor.

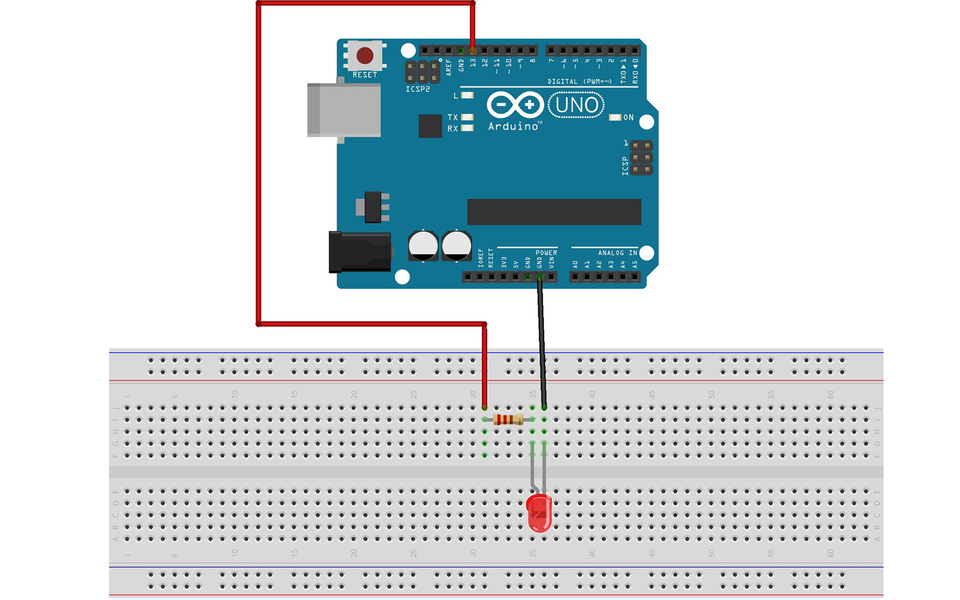

Przejdźmy teraz do podłączenia naszego układu z Arduino Uno.

W pierwszej kolejności podepniemy katodę diody z pinem GND Arduino Uno. W tym celu najedź kursorem na pin płytki stykowej, w którą wpięta jest katoda diody, kliknij lewym przyciskiem myszy i poprowadź przewód do pinu GND Arduino.

RE34oWL9tN6lE

Na zrzucie ekranu przedstawione jest środowisko Tinkercad. Ponad obszarem roboczym znajduję się tytuł: 0929 Arduino – pierwszy układ elektroniczny. W obszarze roboczym znajdują się obok siebie płytka Arduino oraz płytka stykowa z trzydziestoma wierszami. Wiersze ponumerowano od 1 do 30. Poszczególne kolumny płytki stykowej podpisano. Na górnym obszarze: j i h g f. Na dolnym obszarze: e d c b a. Na płytce stykowej umieszczono rezystor w pozycji pionowej oraz czerwoną diodę LED. Rezystor ma oznaczenia kolejno od góry: złoty, czerwony, czarny, brązowy. Jedną nogę rezystora umieszczono w kolumnie f w wierszu 6, drugą w kolumnie d w wierszu 6. Jedną nogę diody umieszczono w kolumnie j w wierszu 5, a druga w kolumnie j w wierszu 6. Nad płytką stykową znajduję się okno Przewód. W oknie tym znajdują się pole Kolor z wybraną wartością zielony. Z pinu GND Arduino poprowadzono prosty zielony przewód, którego drugi koniec umieszczono na płytce stykowej w kolumnie f w wierszu 5. Po prawej stronie obszaru roboczego znajduje się okno z komponentami.

Spójrzmy prawdzie w oczy - takie poprowadzenie przewodu nie jest „piękne” dla oka.

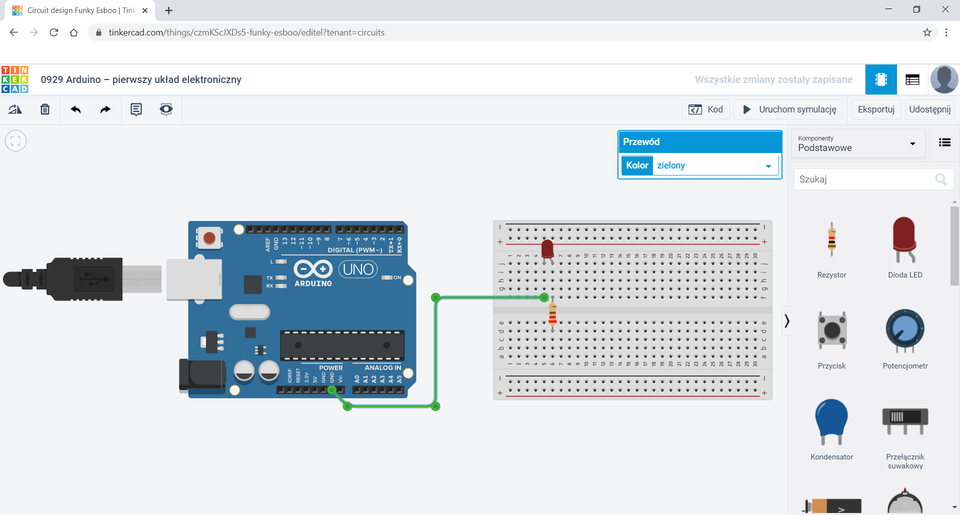

Ważne! Przewód możesz giąć na wszystkie strony, wystarczy kliknąć lewym przyciskiem myszy w miejscu gdzie przewód ma być zgięty.

RML8DR23PVARN

Na zrzucie ekranu przedstawione jest środowisko Tinkercad. Ponad obszarem roboczym znajduję się tytuł: 0929 Arduino – pierwszy układ elektroniczny. W obszarze roboczym znajdują się obok siebie płytka Arduino oraz płytka stykowa z trzydziestoma wierszami. Wiersze płytki stykowej ponumerowano od 1 do 30, a poszczególne kolumny płytki stykowej podpisano. Na górnym obszarze: j i h g f. Na dolnym obszarze: e d c b a. Po prawej stronie obszaru roboczego znajduje się okno z komponentami. Na płytce stykowej umieszczono rezystor w pozycji pionowej oraz czerwoną diodę LED. Rezystor ma oznaczenia kolejno od góry: złoty, czerwony, czarny, brązowy. Jedną nogę rezystora umieszczono w kolumnie f w wierszu 6, drugą w kolumnie d w wierszu 6. Jedną nogę diody umieszczono w kolumnie j w wierszu 5, a drugą w kolumnie j w wierszu 6. Nad płytką stykową znajduję się okno Przewód. W oknie tym znajduje się pole Kolor z wybraną wartością zielony. Z pinu GND Arduino poprowadzono łamany zielony przewód, którego drugi koniec umieszczono na płytce stykowej w kolumnie f w wierszu 5. Na przewodzie sześcioma kropkami zaznaczono załamania oraz początek i koniec przewodu. Linia od początkowej kropki do drugiej jest ukośna, a pozostałe tworzą przy załamaniach kąty proste.

Teraz wygląda to znacznie lepiej. Jednak przy podpięciu do pinu GND możemy poprawić przewód. Kliknij na znacznik, przytrzymaj i przeciągnij go aż pojawi się prowadnica.

RFLxnUA7S72Rf

Na zrzucie ekranu przedstawione jest środowisko Tinkercad. Ponad obszarem roboczym znajduję się tytuł: 0929 Arduino – pierwszy układ elektroniczny. W obszarze roboczym znajdują się obok siebie płytka Arduino oraz płytka stykowa z trzydziestoma wierszami. Wiersze płytki stykowej ponumerowano od 1 do 30, a poszczególne kolumny podpisano. Na górnym obszarze: j i h g f. Na dolnym obszarze: e d c b a. Po prawej stronie obszaru roboczego znajduje się okno z komponentami. Na płytce stykowej umieszczono rezystor w pozycji pionowej oraz czerwoną diodę LED. Rezystor ma oznaczenia kolejno od góry: złoty, czerwony, czarny, brązowy. Jedną nogę rezystora umieszczono w kolumnie f w wierszu 6, drugą w kolumnie d w wierszu 6. Jedną nogę diody umieszczono w kolumnie j w wierszu 5, a druga w kolumnie j w wierszu 6. Nad płytką stykową znajduję się okno Przewód. W oknie tym znajdują się pole Kolor z wybraną wartością zielony. Z pinu GND Arduino poprowadzono łamany zielony przewód, którego drugi koniec umieszczono na płytce stykowej w kolumnie f w wierszu 5. Na przewodzie sześcioma kropkami zaznaczono załamania oraz początek i koniec przewodu. Linie w załamaniach tworzą kąty proste. Wzdłuż pierwszej i drugiej kropki przez cały obszar biegnie cienka prosta niebieska linią, którą prostopadle przecina taka sama niebieska linia w drugiej kropce.

Teraz połączymy wolną nóżkę rezystora z pinem D13 Arduino Uno.

R1Cp12ZYZEYRx

Na zrzucie ekranu przedstawione jest środowisko Tinkercad. Ponad obszarem roboczym znajduję się tytuł: 0929 Arduino – pierwszy układ elektroniczny. W obszarze roboczym znajdują się obok siebie płytka Arduino oraz płytka stykowa z trzydziestoma wierszami. Wiersze ponumerowano od 1 do 30, a poszczególne kolumny podpisano. Na górnym obszarze: j i h g f. Na dolnym obszarze: e d c b a. Po prawej stronie obszaru roboczego znajduje się okno z komponentami. Na płytce stykowej umieszczono rezystor w pozycji pionowej oraz czerwoną diodę LED. Rezystor ma oznaczenia kolejno od góry: złoty, czerwony, czarny, brązowy. Jedną nogę rezystora umieszczono w kolumnie f w wierszu 6, drugą w kolumnie d w wierszu 6. Jedną nogę diody umieszczono w kolumnie j w wierszu 5, a druga w kolumnie j w wierszu 6. Nad płytką stykową znajduję się okno Przewód. W oknie tym znajdują się pole Kolor z wybraną wartością zielony. Z pinu GND Arduino poprowadzono zielony przewód, którego drugi koniec umieszczono na płytce stykowej w kolumnie f w wierszu 5. Ze złącza Arduino podpisanego 13 poprowadzono zielony przewód, którego drugi koniec umieszczono na płytce stykowej w kolumnie b w wierszu 6.

Zwróć uwagę na to, że przewód, który teraz podłączyliśmy też jest koloru zielonego. Przy małej liczbie połączeń to nie stanowi problemu, ale gdy tych połączeń będziemy mieć znacznie więcej, taki widok nie będzie dla nas czytelny.

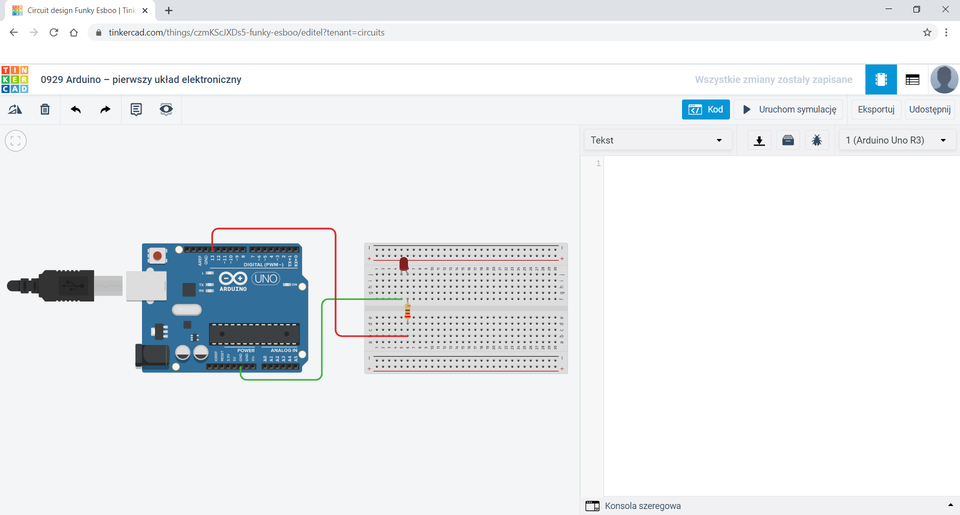

Po kliknięciu na przewód pojawi się okno właściwości. Z listy rozwijanej możemy wybrać kolor, jaki nas interesuje.

R19B12M3uh3lz

Na zrzucie ekranu przedstawione jest środowisko Tinkercad. Ponad obszarem roboczym znajduję się tytuł: 0929 Arduino – pierwszy układ elektroniczny. W obszarze roboczym znajdują się obok siebie płytka Arduino oraz płytka stykowa z trzydziestoma wierszami. Wiersze ponumerowano od 1 do 30. Poszczególne kolumny płytki stykowej podpisano. Na górnym obszarze: j i h g f. Na dolnym obszarze: e d c b a. Po prawej stronie obszaru roboczego znajduje się okno z komponentami. Na płytce stykowej umieszczono rezystor w pozycji pionowej oraz czerwoną diodę LED. Rezystor ma oznaczenia kolejno od góry: złoty, czerwony, czarny, brązowy. Jedną nogę rezystora umieszczono w kolumnie f w wierszu 6, drugą w kolumnie d w wierszu 6. Jedną nogę diody umieszczono w kolumnie j w wierszu 5, a druga w kolumnie j w wierszu 6. Nad płytką stykową znajduję się okno Przewód. W oknie tym znajdują się pole Kolor z wybraną wartością czerwony. Z pinu GND Arduino poprowadzono zielony przewód, którego drugi koniec umieszczono na płytce stykowej w kolumnie f w wierszu 5. Ze złącza Arduino podpisanego 13 poprowadzono czerwony przewód, którego drugi koniec umieszczono na płytce stykowej w kolumnie b w wierszu 6.

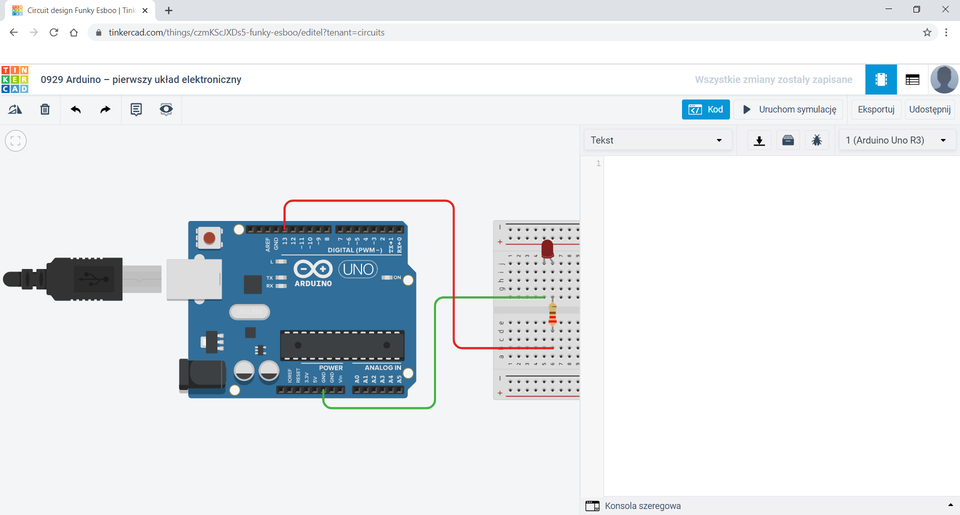

Wpisz kod programu Blink.

R1A3sCCcKtun1

Na zrzucie ekranu przedstawione jest środowisko Tinkercad Ponad obszarem roboczym znajduję się tytuł: 0929 Arduino – pierwszy układ elektroniczny. Wiersze ponumerowano od 1 do 30. Poszczególne kolumny płytki stykowej podpisano. Na górnym obszarze: j i h g f. Na dolnym obszarze: e d c b a. Na płytce stykowej umieszczono rezystor w pozycji pionowej oraz czerwoną diodę LED. Rezystor ma oznaczenia kolejno od góry: złoty, czerwony, czarny, brązowy. Jedną nogę rezystora umieszczono w otworze f6, drugą w otworze d6. Jedną nogę diody umieszczono w otworze j5, a drugą w otworze j6. Z pinu GND Arduino poprowadzono zielony przewód, którego drugi koniec umieszczono na płytce stykowej w otworze f5. Ze złącza Arduino podpisanego 13 poprowadzono czerwony przewód, którego drugi koniec umieszczono na płytce stykowej w otworze b6. Po prawej stronie obszaru roboczego znajduje się pole Tekst oraz przyciski: Kod – w kolorze niebieskim, Uruchom symulację, Eksportuj oraz Udostępnij. W polu Tekst znajduje się kod: 1. void setup() 2. { 3. pinMode (LED_BUILTIN, OUTPUT) ; 4. } 5. 6. Void loop () 7. { 8. digitalWrite (LED_BUILTIN, HIGH) ; 9. delay(1000) ; 10. digitalWrite (LED_BUILTIN, LOW) ; 11. delay (1000) ; 12. }.

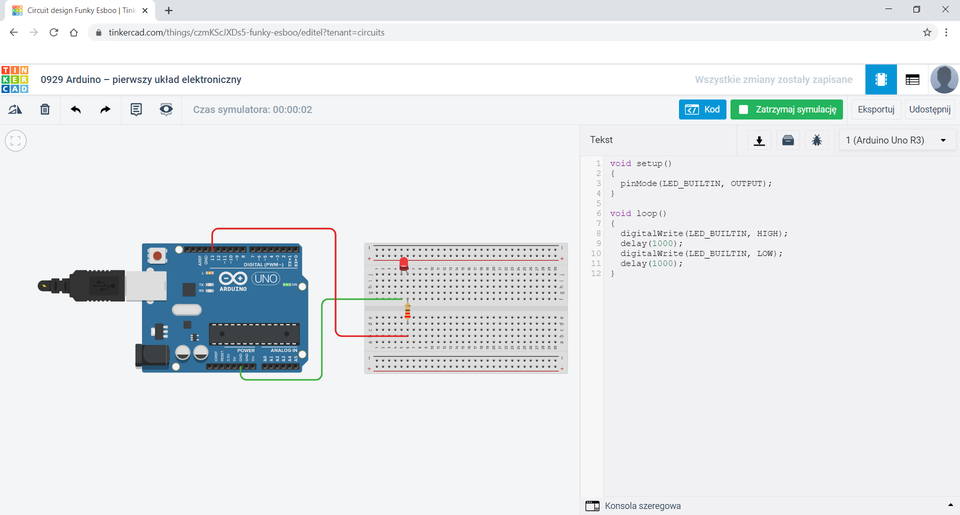

Następnie wciśnij przycisk Uruchom symulację i sprawdź działanie programu.

RP9PK6MUSXJV2

Na zrzucie ekranu przedstawione jest środowisko Tinkercad Ponad obszarem roboczym znajduję się tytuł: 0929 Arduino – pierwszy układ elektroniczny. W obszarze roboczym znajdują się obok siebie płytka Arduino oraz płytka stykowa z trzydziestoma wierszami. Wiersze ponumerowano od 1 do 30. Poszczególne kolumny płytki stykowej podpisano. Na górnym obszarze: j i h g f. Na dolnym obszarze: e d c b a. Na płytce stykowej umieszczono rezystor w pozycji pionowej oraz świecącą czerwoną diodę LED. Rezystor ma oznaczenia kolejno od góry: złoty, czerwony, czarny, brązowy. Jedną nogę rezystora umieszczono w otworze f6, drugą w otworze d6. Jedną nogę diody umieszczono w otworze j5, a drugą w otworze j6. Z pinu GND Arduino poprowadzono zielony przewód, którego drugi koniec umieszczono na płytce stykowej w otworze f5. Ze złącza Arduino podpisanego 13 poprowadzono czerwony przewód, którego drugi koniec umieszczono na płytce stykowej w otworze b6. Po prawej stronie obszaru roboczego znajduje się pole Tekst oraz przyciski: Kod – w kolorze niebieskim, Zatrzymaj symulację – w kolorze zielonym, Eksportuj oraz Udostępnij. W polu Tekst znajduje się kod: 1. void setup() 2. { 3. pinMode (LED_BUILTIN, OUTPUT) ; 4. } 5. 6. Void loop () 7. { 8. digitalWrite (LED_BUILTIN, HIGH) ; 9. delay(1000) ; 10. digitalWrite (LED_BUILTIN, LOW) ; 11. delay (1000) ; 12. }.
