Na kształtowanie się stylu romańskiego miała wpływ sztuka wczesnego średniowiecza, zwłaszcza Longobardów w Italii, Wizygotów w Hiszpanii i Merowingów we Francji, wytworzona w wiekach VI–VIII po wędrówce ludów, oraz sztuka karolińska z przełomu VIII i IX wieku. Romanizm w Europie przypada w zasadzie na XI i XII wiek, ale zaczął się krystalizować tuż po koronacji Ottona I Wielkiego w Rzymie w roku 962 i intronizacji wielkiego opata Majola z Cluny w roku 965. Wprowadzone pod koniec X wieku innowacje dotyczące planów budowli oraz organizowania ich przestrzeni w kościołach francuskich (plan promienisty i układ schodkowy) związane były ze zwiększeniem liczby kaplic, co stało się konieczne ze względu na wzrastający kult świętych i zwyczaj codziennego odprawiania mszy przez każdego duchownego. Sztuka romańska zawdzięczała więc swój rozwój przede wszystkim Kościołowi, który odgrywał znaczącą rolę w życiu kulturalnym i cywilizacyjnym. Charakter sakralny sztuki wynikał przede wszystkim z działalności skupionej wokół klasztorów, zwłaszcza Benedyktynów i Cystersów.
Styl romański wykształcił się w oparciu o sztukę karolińsko‑ottońską, często określaną jako preromańską lub protoromańską, i obejmującą okres do 1050 roku. Nazwa jednak nie wskazuje na rzymskie pochodzenie — wyraża raczej określenie czasu, w którym tworzyła się nowa kultura narodów będących pod wpływem kultury rzymskiej.
Konstrukcja i forma architektury romańskiej
Architekturę romańską cechowała surowość i masywność formy oraz monumentalizm. Podstawowym budulcem był kamień wapienny, piaskowiec lub granit. Na terenach uboższych w kamień, pod koniec XII wieku, zaczęto stosować cegłę. Grube mury często miały licowe warstwy wykonane z kamiennych ciosów, co pozwalało ograniczyć koszty. Niekiedy starannie obrobiony kamień stosowano jedynie w narożach, natomiast wnętrze muru wypełniano łupanym kamieniem zalanym wapienną zaprawą.
Z poniższych rysunków dowiesz się o zróżnicowaniu w doborze wielkości kamieni użytych do budowy elewacji w architekturze romańskiej.
R18PAPGUX7MFU
Ilustracja interaktywna przedstawia trzy schematy układu kamienia w elewacji romańskiej. Są to czarno‑białe rysunki wykonane tuszem. Dodatkowo na ilustracji umieszczono następujące informacje:
1. Lico muru z dużych, starannie obrobionych ciosów.
2. Lico muru z dużymi ciosami w narożach o drobniejszymi kamieniami wewnątrz.
3. Przekrój poprzez mur.
Ilustracja interaktywna przedstawia trzy schematy układu kamienia w elewacji romańskiej. Są to czarno‑białe rysunki wykonane tuszem. Dodatkowo na ilustracji umieszczono następujące informacje:
1. Lico muru z dużych, starannie obrobionych ciosów.
2. Lico muru z dużymi ciosami w narożach o drobniejszymi kamieniami wewnątrz.
3. Przekrój poprzez mur.
Układ kamienia w elewacji romańskiej
Źródło: Wanda Bogusz, Zarys historii architektury,, wydanie WSIP, s. 56, Materiał wykorzystany na podstawie art. 29 ustawy o prawie autorskim i prawach pokrewnych (prawo cytatu) Online skills.
Kościoły najczęściej zakładano na rzucie krzyża łacińskiego (tradycja wczesnochrześcijańska). Nawy boczne świątyni były o połowę węższe od nawy głównej, przeciętej transeptem z kruchtą. Prezbiterium było zakończone absydą z ambitem i kaplicami. Od strony zachodniej znajdował się narteks (przedsionek) z zespolonymi z korpusem budowli wieżami o kwadratowym przekroju (rzadziej pojawiał się przekrój okrągły). Najczęściej budowano kościoły bazylikowe, halowe, jednonawowe podłużne oraz centralne — na planie koła, kwadratu lub krzyża greckiego.
R2EHKDRZDMJKF
Ilustracja interaktywna o kształcie poziomego prostokąta przedstawia schemat planu świątyni. Poniżej czarno‑białego rysunku znajdują się kolorowe prostokąty z nazwami części planu, po których wskazaniu na planie podświetla się wskazany fragment: nawa główna, nawy boczne, transept, skrzyżowanie nawy głównej z transeptem, prezbiterium (chór), ambit (obejście), absyda (apsyda), kaplice, przęsło, narteks.
Ilustracja interaktywna o kształcie poziomego prostokąta przedstawia schemat planu świątyni. Poniżej czarno‑białego rysunku znajdują się kolorowe prostokąty z nazwami części planu, po których wskazaniu na planie podświetla się wskazany fragment: nawa główna, nawy boczne, transept, skrzyżowanie nawy głównej z transeptem, prezbiterium (chór), ambit (obejście), absyda (apsyda), kaplice, przęsło, narteks.
Schemat planu bazyliki romańskiej
Źródło: online skills Leonce49, Nemoi, dostępny w internecie: Wikipedia.org, licencja: CC BY-SA 3.0.
Jednym z głównych elementów konstrukcyjnych było sklepienie. Pod koniec XI wieku zaczęto stosować sklepienia kolebkowe (beczkowe) oraz krzyżowe. W pierwszym typie, dla wzmocnienia konstrukcji, wprowadzano łęki jarzmowe (gurty), wykonywane z kamienia lub cegły. Sklepienie krzyżowe powstawało przez przecięcie dwóch sklepień kolebkowych i zastosowanie kwadratowego założenia.
RG4BLX91AR41G

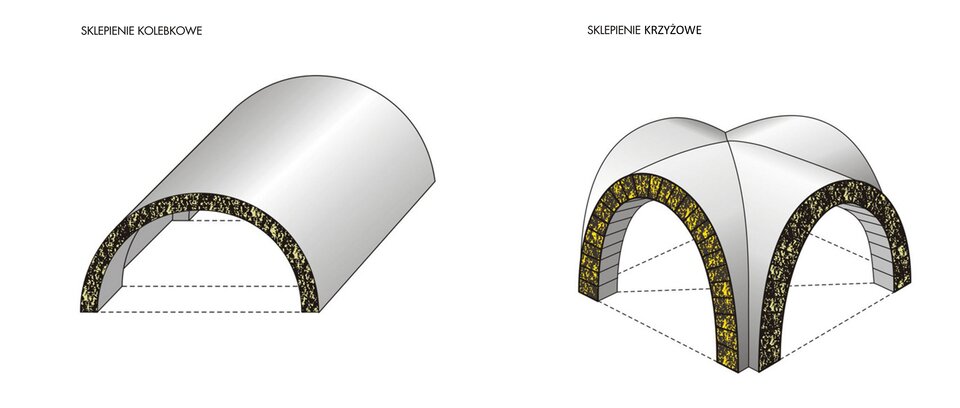

Ilustracja o kształcie poziomego prostokąta przedstawia dwa rodzaje sklepień romańskich - kolebkowe i krzyżowe. Pierwsze ma kształt połowy walca. Na szaro zaznaczono powierzchnię sklepienia, a czarno‑żółto jego przekrój. Drugie składa się z dwóch przeciętych prostopadle półokrągłych walców. Na szaro zaznaczono powierzchnię sklepienia, a czarno‑żółto jego przekrój. Nad każdym sklepieniem znajduje się opis zawierający informację: sklepienie kolebkowe, sklepienie krzyżowe.
Źródło: Barbara Klimek, dostępny w internecie: wordpress.com, licencja: CC BY 3.0 Online skills.
Przesklepione krzyżowo wnętrze dzielono na kwadratowe przęsła, stosując system wiązany, polegający na przyporządkowaniu każdemu sklepieniu nawy głównej dwóch sklepień naw bocznych. Taki układ wymagał wzmocnienia empor za pomocą filarów.
R1V4XZVTAXEXL

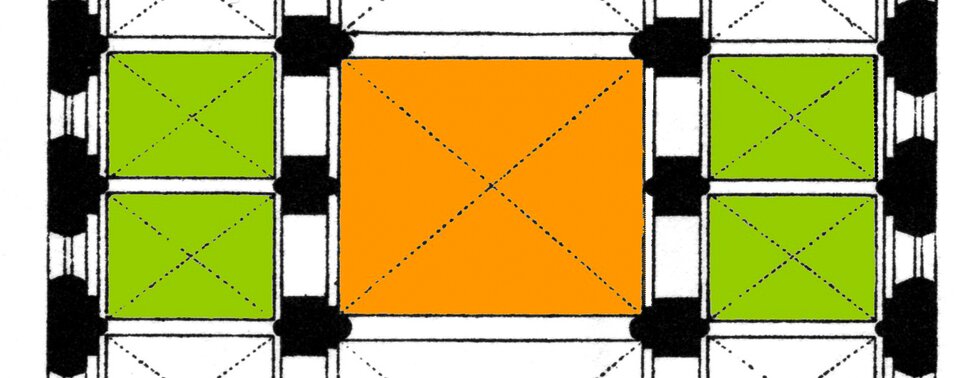

Ilustracja o kształcie poziomego prostokąta przedstawia kolorowy schemat fragmentu planu kościoła, obrazujący przęsło z systemem wiązanym. Kolorem pomarańczowym oznaczono przęsło nawy głównej, a kolorem zielonym przypadające na jedno przęsło nawy głównej dwa przęsła nawy bocznej.
Przęsło z systemem wiązanym
Źródło: online-skills, licencja: CC BY 3.0.
Budowle romańskie różniły się od bazylikowych układem okien i portali, które były małe i wąskie, zakończone łukiem, osadzone w ukośnych ościeżach. W przypadku większych otworów dzielono je kolumienką z głowicą i bazą, tworząc tzw. biforia i triforia.
Zwróć uwagę na kształt romańskich okien i zastosowane w nich podziały, ukazane na poniższych rysunkach. To jedna z charakterystycznych cech architektury romańskiej
R384D7THX6PMB
Okna romańskie
Źródło: Wanda Bogusz, Zarys historii architektury,, Wydawnictwo Szkolne i Padagogiczne Warszawa 1966, s. 59, Materiał wykorzystany na podstawie art. 29 ustawy o prawie autorskim i prawach pokrewnych (prawo cytatu) Online skills.
Romańskie kolumny miały tradycyjną konstrukcję trzyczęściową – zawierały bazę, trzon i kapitel. Bazę z plintą łączyły dekoracyjne listki, tzw. szpony (żabki). Trzon miał różną formę - był gładki lub dekorowany motywami geometrycznymi, roślinnymi i figuralnymi. Najbardziej zróżnicowany kształt posiadały kapitele - pojawiały się zarówno proste formy kostkowe i kielichowe, jak i bogato zdobione ornamentami geometrycznymi, roślinnymi oraz figuralnymi.
Zapoznaj się z ilustracją interaktywną poniżej, aby poznać oznaczenia kolumn romańskich oraz ich podstaw i głowic.
R1TODODRMCETQ
Ilustracja interaktywna o kształcie poziomego prostokąta przedstawia rysunki kolumn romańskich i ich detali. Czarno‑białe rysunki tuszem zostały wykonane na białym tle. Pierwszy pokazuje dwie kolumny połączone łukiem. Trzy górne są rysunkami głowic, poniżej podstawa kolumny i jako ostatni ukazany został podwójny kapitel. Dodatkowo na ilustracji umieszczono następujące informacje:
1. Zdobione trzony kolumn.
2. Baza ze szponami (żabkami).
3. Głowica kostkowa.
4. Głowica kielichowa
5.Głowica figuralna.
6.Głowice bliźnie.
Ilustracja interaktywna o kształcie poziomego prostokąta przedstawia rysunki kolumn romańskich i ich detali. Czarno‑białe rysunki tuszem zostały wykonane na białym tle. Pierwszy pokazuje dwie kolumny połączone łukiem. Trzy górne są rysunkami głowic, poniżej podstawa kolumny i jako ostatni ukazany został podwójny kapitel. Dodatkowo na ilustracji umieszczono następujące informacje:
1. Zdobione trzony kolumn.
2. Baza ze szponami (żabkami).
3. Głowica kostkowa.
4. Głowica kielichowa
5.Głowica figuralna.
6.Głowice bliźnie.
Kolumny romańskie i ich detale
Źródło: Wanda Bogusz, arys historii architektury, wydanie WSiP, s. 58, Materiał wykorzystany na podstawie art. 29 ustawy o prawie autorskim i prawach pokrewnych (prawo cytatu) Online skills.
Na zewnątrz budowla romańska stanowiła zespół brył geometrycznych o uskokowym charakterze, wzbogacony poziomymi akcentami w postaci cokołów, fryzów arkadkowych, gzymsów i ślepych galeryjek.
Zwróć uwagę na przekrój gzymsów romańskich i ich widok, ukazane poniżej.
RMJ88QS39GSQA
Ilustracja interaktywna o kształcie poziomego prostokąta przedstawia czarno‑białe rysunki romańskich gzymsów oraz schematy fryzów. Po lewej znajdują się cztery przekroje gzymsów, a po prawej dwa rodzaje fryzów. Dodatkowo na ilustracji umieszczono następujące informacje:
1. Profile gzymsów.
2. Widok fryzów arkadkowych, które umieszczano nad gzymsami.
Ilustracja interaktywna o kształcie poziomego prostokąta przedstawia czarno‑białe rysunki romańskich gzymsów oraz schematy fryzów. Po lewej znajdują się cztery przekroje gzymsów, a po prawej dwa rodzaje fryzów. Dodatkowo na ilustracji umieszczono następujące informacje:
1. Profile gzymsów.
2. Widok fryzów arkadkowych, które umieszczano nad gzymsami.
Gzymsy romańskie
Źródło: Wanda Bogusz, online skills, Zarys historii architektury, wydanie WSiP, s. 58, Materiał wykorzystany na podstawie art. 29 ustawy o prawie autorskim i prawach pokrewnych (prawo cytatu).
W miejscach działania siły naporu sklepień ściany wzmacniano lizenami, które -w odróżnieniu od stosowanych w architekturze starożytnego Rzymu pilastrów - nie posiadały bazy ani głowicy. Inną formą wzmacniania murów były przypory (skarpy).
R1HEPXM58UHGS

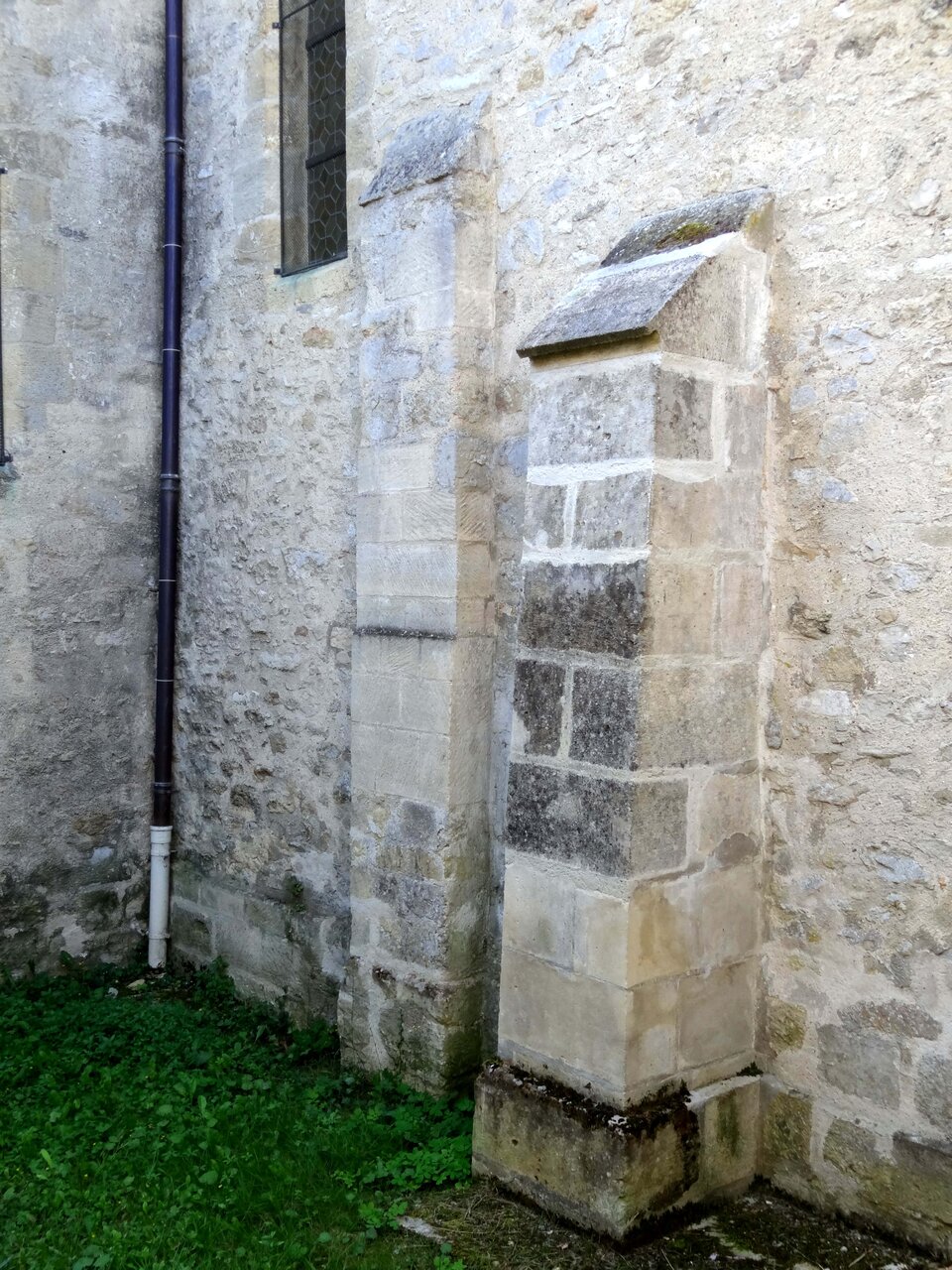

Ilustracja o kształcie pionowego prostokąta zbliżonego do kwadratu przedstawia fotografię fragmentu ściany romańskiego kościoła. Ściana wykonana jest z kamienia. Po lewej znajduje się fragment rynny oraz wąskiego okna. Po lewej do ściany przylegają dwie przypory: lewa wyższa, prawa niższa. Obie zostały wykonane z ciosów kamiennych.
Przypora
Źródło: Pierre Poschadel, dostępny w internecie: Wikipedia.org, licencja: CC BY-SA 4.0. Wikimedia Commons.
Najbogatszą dekorację posiadał jednak portal, zwłaszcza wejściowy, którego skrzydła drzwiowe były głęboko osadzone i otoczone archiwoltami, przechodzącymi w ościeżach w półkolumienki. Nad wejściem znajdował się tympanon, wypełniony płaskorzeźbami o treściach religijnych.
Aby poznać definicje detali portalu romańskiego, kliknij w punkty na ilustracji. Natomiast klikając w napisy znajdujące się obok ilustracji, zobaczysz wyodrębnione elementy portalu. Warto skorzystać z widoku pełnoekranowego.
R16F28RRO5VRC
Portal kościoła św. Piotra w Olite, Nawarra, Hiszpania – detal architektoniczny w stylu romańskim
Źródło: Diego Delso, dostępny w internecie: Wikipedia.org, licencja: CC BY-SA 4.0. https://commons.wikimedia.org/wiki/File:Iglesia_de_San_Pedro,_Olite,_Navarra,_Espa%C3%B1a,_2015-01-06,_DD_06.JPG.
Przykłady architektury w Europie
Przykłady architektury we Francji
We Francji najbardziej rozwinęła się romańska sztuka sakralna. Największy wpływ na przemiany w architekturze miała niezachowana do dziś bazylika opactwa benedyktyńskiego w Cluny, które było centrum reformy kościelnej, tzw. Kongregacji Kluniackiej. Kościół był dostosowany do wymogów liturgii benedyktyńskiej - posiadał pięć naw, jedenaście przęseł, podwójny transept z absydami oraz ambit z wieńcem promienistych kaplic. Budowlę dekorowało osiem wież. Po raz pierwszy zastosowano trójkondygnacyjny podział nawy głównej z wysokimi ostrołukowymi arkadami międzynawowymi i ślepymi triforiami.
Zapoznaj się z oznaczeniami elementów bryły budowli niezbędnych do jej analizy. Postaraj się zapamiętać nazwy, by podczas opisu operować właściwą terminologią. Następnie przypatrz się ilustracji planu i elewacji.
R1M93261LNR43
Ilustracja interaktywna o kształcie poziomego prostokąta przedstawia rysunek bryły kościoła benedyktyńskiego w Cluny. Zabytek jest zaprezentowany lekko z góry i posiada wyrysowany kształt bryły wraz z zaznaczonymi wszystkimi jej elementami składowymi.
Dodatkowo na ilustracji umieszczono następujące informacje:
1. absyda,
2. transepty,
3. absydiole,
4. hełmy wież,
5. nawa główna,
6. nawy boczne.
Ilustracja interaktywna o kształcie poziomego prostokąta przedstawia rysunek bryły kościoła benedyktyńskiego w Cluny. Zabytek jest zaprezentowany lekko z góry i posiada wyrysowany kształt bryły wraz z zaznaczonymi wszystkimi jej elementami składowymi.
Dodatkowo na ilustracji umieszczono następujące informacje:
1. absyda,
2. transepty,
3. absydiole,
4. hełmy wież,
5. nawa główna,
6. nawy boczne.
Bryła kościoła benektyńskiego w Cluny, X/XI w. , Cluny, Francja,
Źródło: online skills, licencja: CC BY 3.0.
R42TM6JHDRAZ7

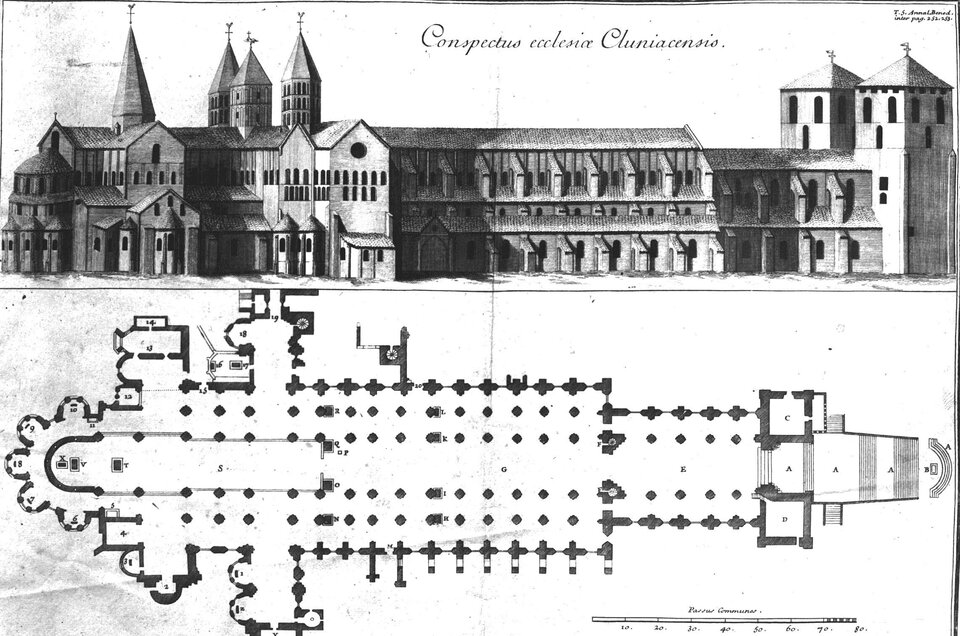

Ilustracja o kształcie poziomego prostokąta przedstawia dwa rysunki kościoła benedyktyńskiego w Cluny. Górny ukazuje północną stronę elewacji. Przedstawia bryłę o cechach bazyliki właściwej z nawami krytymi osobnymi dachami. Zabytek jest masywny, ma niewielkie okna, wieże od strony zachodniej, widoczne z prawej strony oraz bok transeptów i wieże na jego przecięciu się z nawami, a także absydy. Drugi rysunek jest planem budowli. Ma wydzielone: nawę główną i nazwy boczne, transepty, absydy i absydiole, kwadratowe wieże od strony wejścia, narteks, przedsionek.
Plan i elewacja kościoła benektyńskiego w Cluny, X/XI w. , Cluny, Francja,
Źródło: online-skills, licencja: CC BY 3.0.
Polecenie 1
Na podstawie planu, widoku elewacji dokonaj analizy formalnej kościoła w Cluny.
R1TT3ZTCGZ8SO
Podczas analizy kościoła Cluny III należy zwrócić uwagę na ogólny układ rzutu i rozbudowę planu, dostrzec sposób rozmieszczenia naw oraz rozwiązanie części wschodniej świątyni. Trzeba wskazać obecność transeptów i ich rolę w kompozycji, a także na usytuowanie kaplic. Analizując bryłę, warto określić różnice wysokości poszczególnych części budowli, na rozmieszczenie i formę wież, na organizację fasady zachodniej oraz na kształt dachów. Nie można także ominąć ogólnej sylwetki kościoła.
Analiza planu:
Kościół został zaprojektowany na planie krzyża łacińskiego. Jest orientowany, pięcionawowy, z nawa główną i czteroma nawami bocznymi ułożonymi symetrycznie. Kościół posiada dwa transepty (dłuższy i krótszy). Nawy i transepty kryte są dachami dwuspadowymi. Prezbiterium kończyło się półkolistą apsydą, do której dołączono ambit. Wokół apsydy rozmieszczono promieniście absydiole (małe kaplice). Plan podporządkowany był zasadzie modularności – poszczególne części (przęsła, kaplice, ramiona transeptu) komponowano w powtarzalnych proporcjach, co zapewniało czytelność i harmonijną organizację przestrzeni.
Opis bryły:
Bryła kościoła jest masywna i zwarta, składa się z z różnej wielkości prostopadłościanów i mniejszych brył o kształcie połowy walca. Od strony fasady wejściowej wznoszą się masywne, kwadratowe wieże. Wieże znajdują się także na skrzyżowaniami naw i transeptów. Miały różne kształty – kwadratowe i ośmioboczne – i były zwieńczone niskimi dachami kopertowymi (od strony wejścia), a pozostałe - wyższymi i smuklejszymi. W bryle znajdują się rytmicznie ułożone, niewielkie, półkoliste okna. Właściwa bryła poprzedzona jest narteksem
Do największych istniejących świątyń romańskich we Francji należy kościół pielgrzymkowy Świętego Saturnina (S. Sernin) w Tuluzie. Ta halowa, aż jedenastoprzęsłowa i pięcionawowa budowla z trzynawowym transeptem, czterema absydami oraz wieńcem kaplic została założona na planie krzyża łacińskiego. Nawę główną kryje sklepienie beczkowe, natomiast nawy boczne - sklepienia krzyżowe
W galerii znajdują się ilustracje zawierający plan i przekrój oraz różne widoki bryły świątyni Saint‑Sernin (Świętego Saturnina) w Tuluzie we Francji. Utrwal nazewnictwo poszczególnych elementów oraz wykonaj polecenie.
R3ADFC5V6H1TO

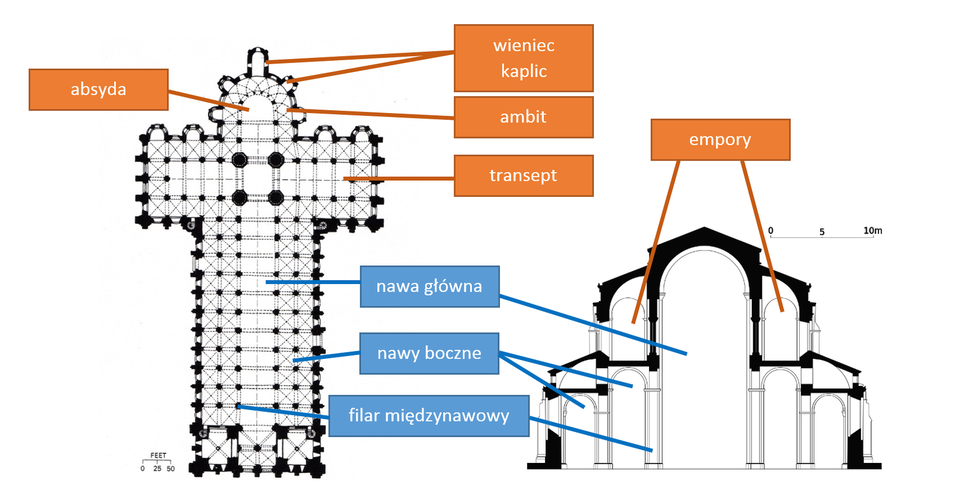

Ilustracja przedstawia plan i przekrój Kościoła Saint‑Sernin (Świętego Saturnina) w Tuluzie, Francja, 1095‑1135;
na planie zaznaczono takie elementy jak: nawa główna, nawy boczne, filar międzynawowy, absyda, wieniec kaplic, ambit i transept. Na przekroju zaznaczono empory.
Kościół Saint‑Sernin (Świętego Saturnina), Tuluza, Francja, 1095‑1135, plan i przekrój
Źródło: online-skills, licencja: CC BY 3.0.

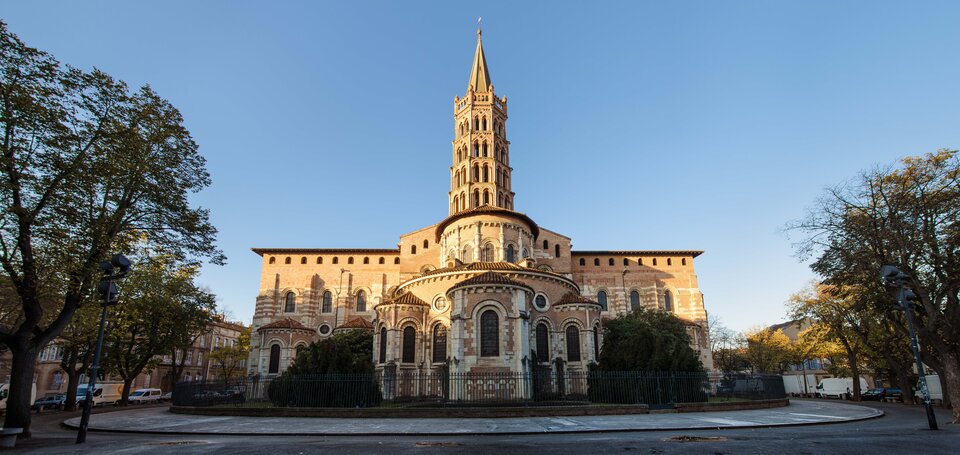

RHEEXGD6C1VA1
Ilustracja o kształcie poziomego prostokąta przedstawia fotografię kościoła Saint‑Sernin w Tuluzie we Francji. Budynek ujęty jest od strony wschodniej z widocznym po bokach transeptem, prezbiterium, obejściem i absydami. Pośrodku wznosi się wysoka wieża.
Kościół Saint‑Sernin (Świętego Saturnina), Tuluza, Francja, bryła, 1095‑1135
Źródło: ZbebVial, dostępny w internecie: Wikipedia.org, licencja: CC BY-SA 3.0.

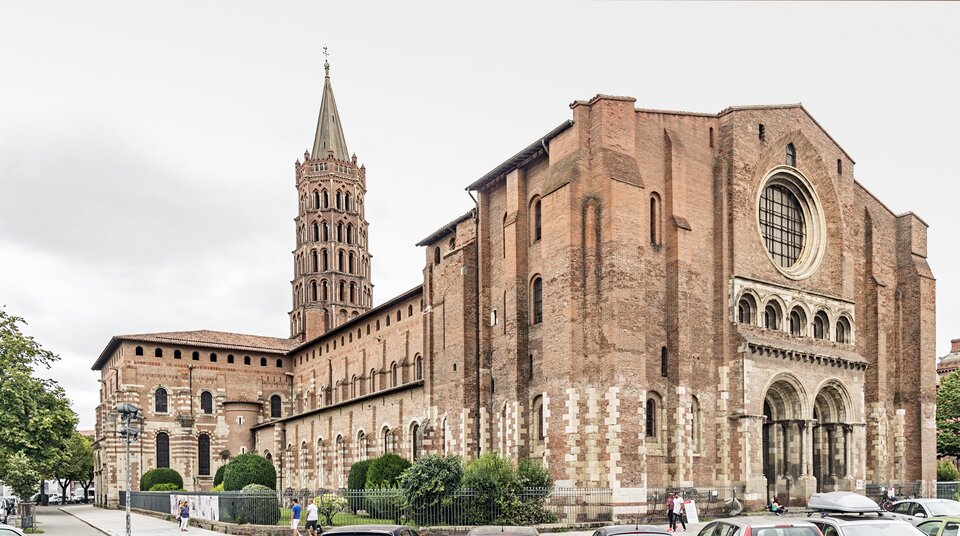

R55R242FMPGXE
Ilustracja o kształcie poziomego prostokąta przedstawia fotografię kościoła Saint‑Sernin w Tuluzie we Francji. Budynek ujęty jest od strony północno‑zachodniej. Na zdjęciu widoczny front kościoła z dwoma wejściami i okrągłym oknem, ściana północna oraz fragment transeptu. Nad budynkiem góruje wysoka wieża. Przed kościołem rosną krzewy oraz stoją auta.
Kościół Saint‑Sernin (Świętego Saturnina), Tuluza, Francja, bryła, 1095‑1135
Źródło: Didier Descouens, dostępny w internecie: Wikipedia.org, licencja: CC BY-ND 4.0.
Przykłady architektury w Hiszpanii
Na świątyni Świętego Saturnina w Tuluzie wzorowana została katedra w Santiago de Compostela - najważniejszy zabytek romańskiej Hiszpanii. Ta dwupoziomowa, trójnawowa bazylika z transeptem, ambitem i wieńcem kaplic jest typowym przykładem syntezy dekoracji i architektury.
W galerii znajdują się: schemat z oznaczeniami elementów budowli oraz ilustracje planu i widoków różnych ujęć bryły katedry Santiago de Compostela w Hiszpanii. Przypatrz się dokładnie ilustracjom, a następnie wykonaj polecenie.
RSE7UVL9ULMKZ
Ilustracja interaktywna o kształcie zbliżonym do kwadratu przedstawia rekonstrukcję katedry Santiago de Compostela w Hiszpanii. Budowla ukazana jest lekko z góry od strony wschodniej. Tło jest białe. Na ilustracji widoczne są detale architektoniczne. Dodatkowo na ilustracji umieszczono następujące informacje:
1. kapliczki
2. ambit
3. absyda
4. transept
5. nawa główna
6. wieże
7. nawa boczna
Ilustracja interaktywna o kształcie zbliżonym do kwadratu przedstawia rekonstrukcję katedry Santiago de Compostela w Hiszpanii. Budowla ukazana jest lekko z góry od strony wschodniej. Tło jest białe. Na ilustracji widoczne są detale architektoniczne. Dodatkowo na ilustracji umieszczono następujące informacje:
1. kapliczki
2. ambit
3. absyda
4. transept
5. nawa główna
6. wieże
7. nawa boczna
Źródło: online skills, Rekonstrukcja katedry Santiago de Compostela, Hiszpania, domena publiczna.
RK5AONSMV6N9E

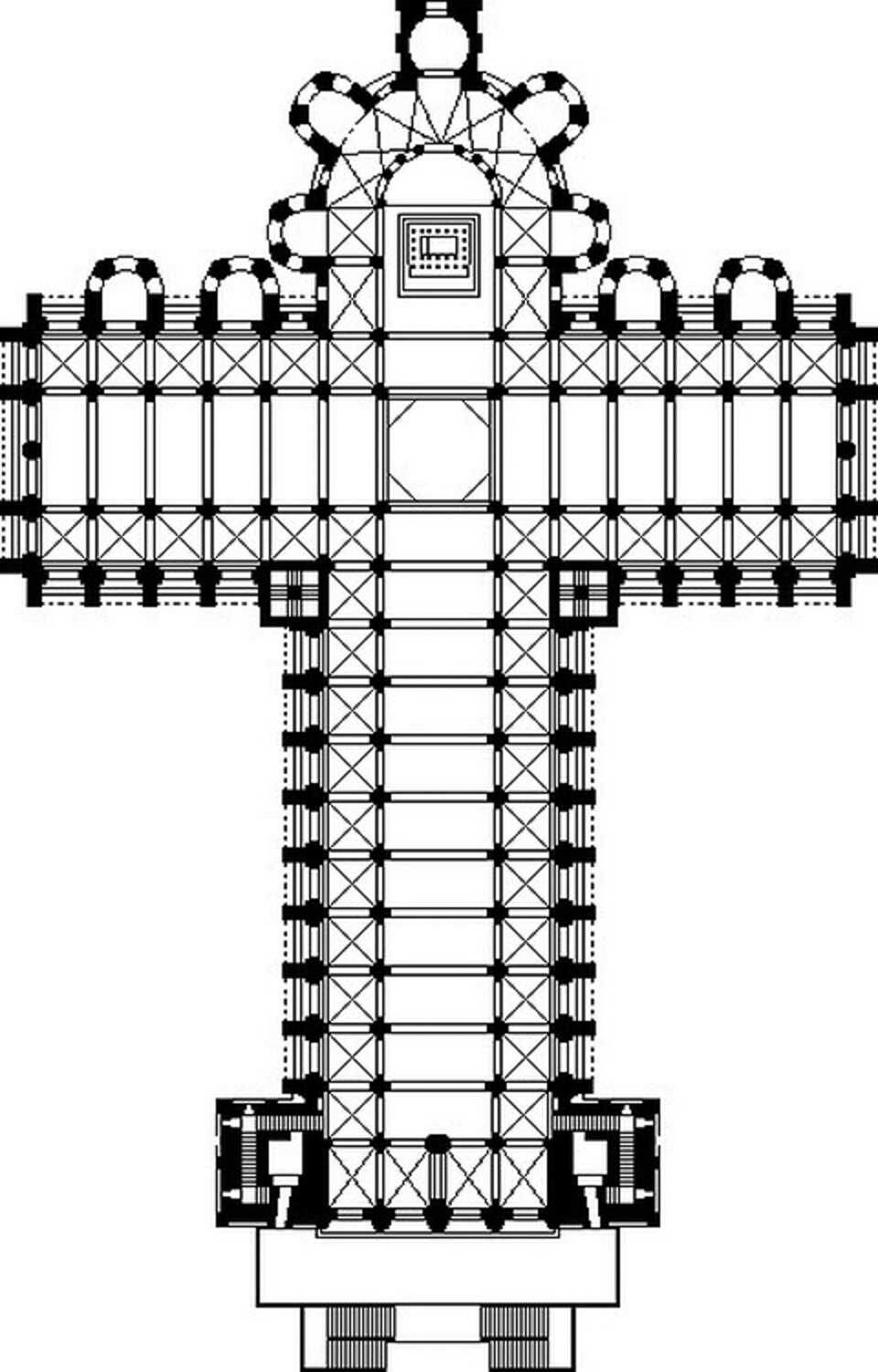

Ilustracja o kształcie pionowego prostokąta przedstawia plan katedry Santiago de Compostela w Hiszpanii. Czarno‑biały schemat zawiera podziały kompozycyjne planu opartego na łacińskim krzyżu z wieżami, nawą główną, nawami bocznymi, prezbiterium, obejściem, apsydą i kapliczkami.
Plan katedry Santiago de Compostela, Hiszpania, 1075‑1188,
Źródło: José-Manuel Benito, dostępny w internecie: Wikipedia.org, domena publiczna.

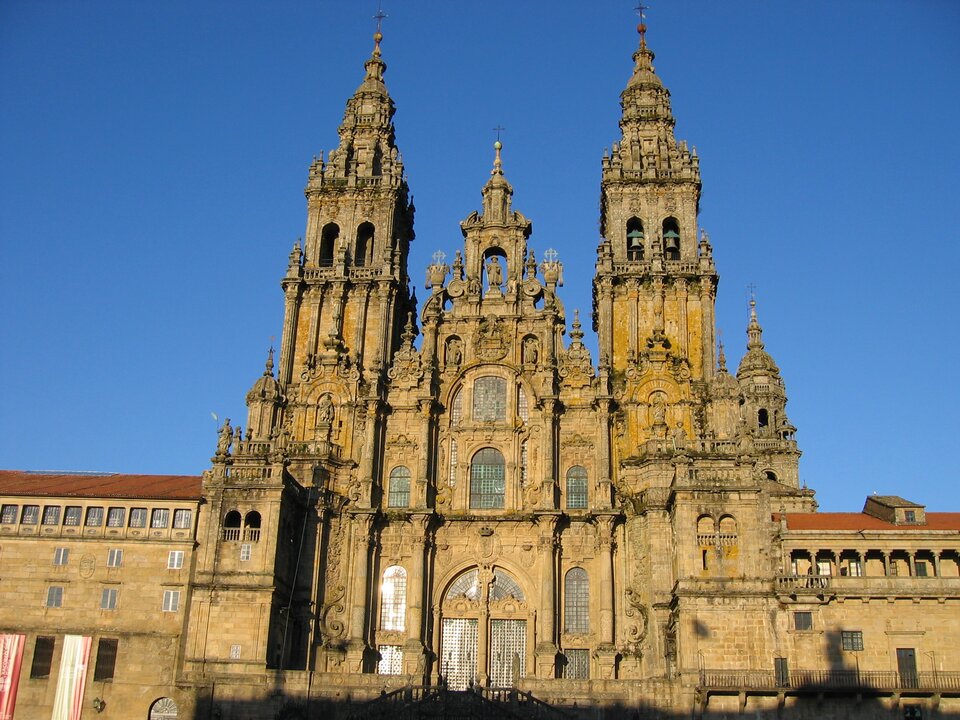

R19Q3TXRHH8SR
Ilustracja o kształcie poziomego prostokąta przedstawia fotografię katedry Santiago de Compostela, widzianej od strony zachodniej. Na zdjęciu widoczna jest fasada kościoła z wysokimi, spiętrzonymi wieżami, bogato dekorowanym szczytem i bocznymi ścianami. Przedstawiona jest na tle niebieskiego nieba. Przed budynkiem znajdują się przechodnie.
Fasada zachodnia katedry Santiago de Compostela, Hiszpania, 1075‑1188
Źródło: Christoph Aistleitner, Marion Schneider, dostępny w internecie: Wikipedia.org, domena publiczna.

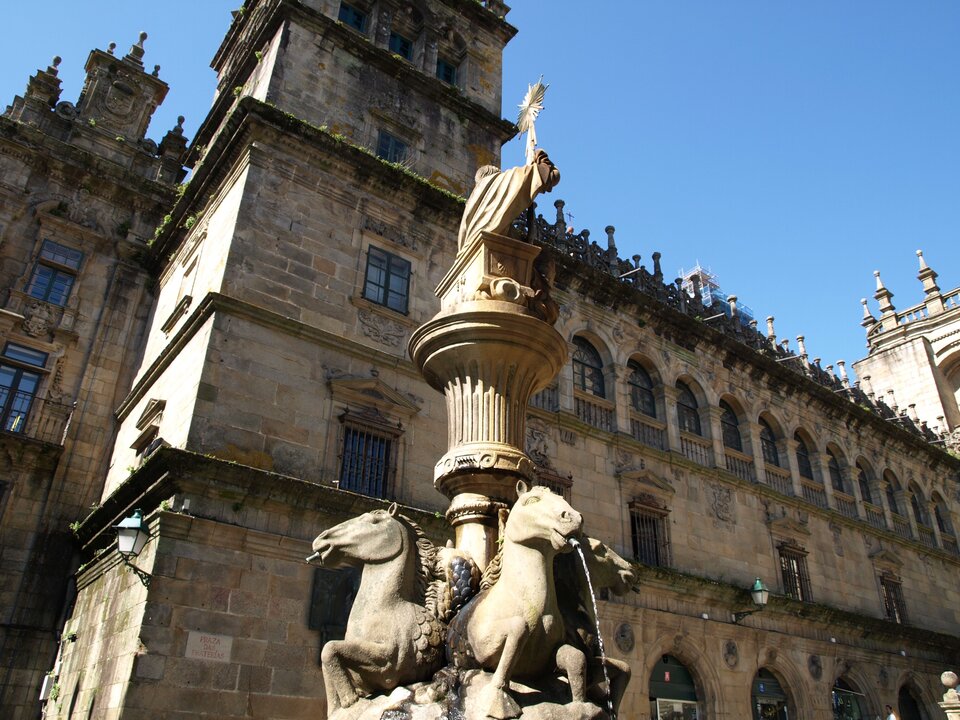

R6C1S31N6TXQL
Ilustracja o kształcie poziomego prostokąta zbliżonego do kwadratu przedstawia fragment południowej fasady katedry Santiago de Compostela. Na zdjęciu widoczne są trzy kondygnacje i wysunięta wieża. Przed kościołem stoi pomnik postaci, tyłem stojącej do widza, ustawionej na kolumnie. Wokół kolumny znajdują się konie. Ponad budowlą tło wypełnia błękitne niebo.
Nawa południowa katedry Santiago de Compostela, Hiszpania, 1075‑1188
Źródło: Barbara Klimek, licencja: CC0.
RXZQU3NBRFRXE

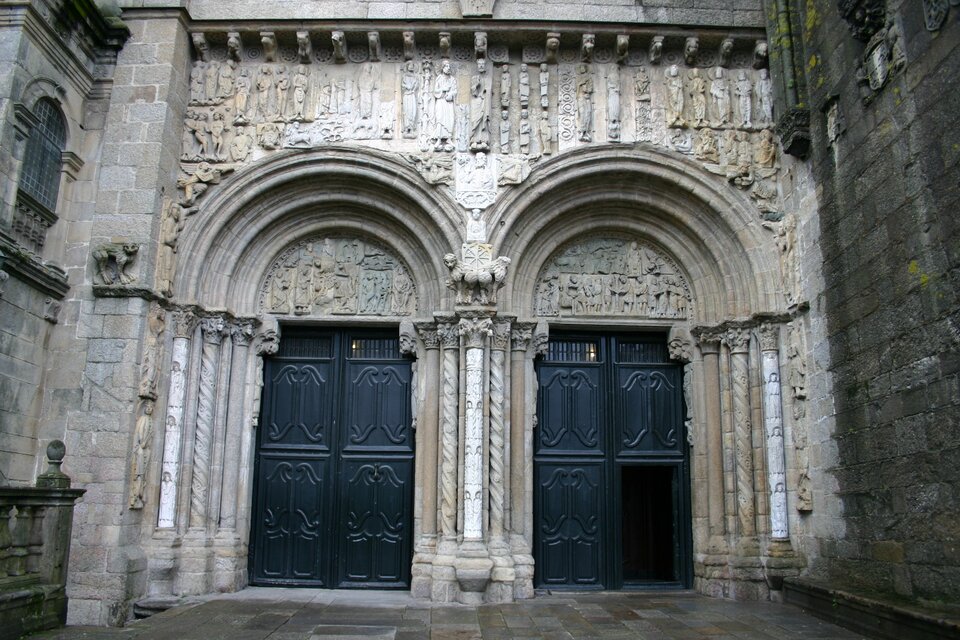

Ilustracja o kształcie poziomego prostokąta przedstawia portal główny katedry Santiago de Compostela. Podwójne wejście do budowli jest zakończone półkolistym łukiem, pod którym znajdują się tympanony oraz archiwolty spoczywające na kolumnach. Nad drzwiami znajduje się bogata dekoracja rzeźbiarska.
Nawa południowa katedry Santiago de Compostela, Hiszpania, 1075‑1188,
Źródło: Barbara Klimek, licencja: CC0.
Polecenie 2
Dokonaj analizy planu i opisu bryły katedry Santiago de Compostela w Hiszpanii.
RSBN7N66MOZAU
Przy analizie katedry w Santiago de Compostela należy skupić się na ogólnym układzie przestrzennym i zastanowić się, w jaki sposób plan został dostosowany do funkcji kościoła pielgrzymkowego. Warto zwrócić uwagę na kształt rzutu, obecność obejścia i kaplic promieniście rozmieszczonych, a także rolę rozbudowanego transeptu. Podczas obserwacji bryły dobrze jest przyjrzeć się rozmieszczeniu wież, rytmowi murów oraz proporcjom między nawą główną a bocznymi. Trzeba dostrzec charakter elewacji bocznej z jej arkadami, przyporami i małymi otworami okiennymi, a także zauważyć, jak dekoracja kapiteli i detali architektonicznych współtworzy atmosferę całości. Ważne jest także, by pomyśleć, jakie wrażenie wywołuje sylweta katedry, zarówno oglądana z zewnątrz, jak i odczuwana wewnątrz.
Analiza planu
Katedra w Santiago de Compostela została zaprojektowana na planie krzyża łacińskiego, z wyraźnie zaznaczoną nawą główną, transeptem i chórem. Oprócz nawy głównej posiada dwie nawy boczne. W części wschodniej usytuowane jest prezbiterium zakończone półkolistą apsydą, wokół której biegnie ambit,zakończony rozmieszczonymi promieniście kaplicami. Transept jest rozbudowany - posiada trzy nawy, zakończone od strony wschodniej kapliczkami. Od strony zachodniej znajdują się dwie kwadratowe wieże. Na zewnątrz do kościoła prowadzą schody.
Analiza bryły
Bryła katedry jest monumentalna i wieloplanowa. Fasada zachodnia, widoczna na fotografii, została w późniejszym czasie przebudowana, lecz zachowuje romański schemat kompozycyjny — portal główny flankowany jest przez dwie wieże, całość podzielona wertykalnie i zwieńczona hełmami o wielospadowych dachach.
Widok na nawę południową ukazuje typową dla stylu romańskiego masywność murów, ich rytm podkreślony półkolistymi arkadami i małymi oknami o łukowatym zwieńczeniu. Przypory rozczłonkowują elewację, pełniąc zarówno rolę konstrukcyjną, jak i dekoracyjną. Całość dekorowana jest gzymsami, co porządkuje i rytmizuje powierzchnię ścian. Uwagę zwracają niewielkie okna rytmicznie rozłożone i tworzące w górnej części arkadkowy układ. Do katedry prowadzi podwójny portal dekorowany archiwoltami, kolumienkami i znajdującymi się nad drzwiami tympanonami.
R99PN71S4XZUO
Architektura romańska w Niemczech
Architektura romańska w Niemczech przybrała formę monumentalną. Kościoły często były rozczłonkowane, złożone z masywnych brył geometrycznych, posiadały wiele wież oraz dekorację z fryzów, galeryjek i dwóch transeptów. Najlepszym tego przykładem jest kościół klasztorny w Maria Laach. Ta trójnawowa, dwuchórowa bazylika posiada pięcioprzęsłowy korpus z systemem wiązanym, a chóry zamykają absydy. Monumentalna, lecz surowa bryła budowli ma ściany korpusu dekorowane jedynie fryzem arkadowym. Równie oszczędne w dekoracjach jest wnętrze, z wyraźnie zaakcentowanymi podziałami architektonicznymi oraz nawami ze sklepieniem kolebkowym na gurtach. Podziały te zostały podkreślone przez obecność filarów międzynawowych
W galerii znajdują się ilustracje planu (ilustracja pierwsza) bryły i wnętrza kościoła w opactwie Maria Laach w Niemczech. Przypatrz się dokładnie ilustracjom, a następnie wykonaj polecenie.
R9OO3U2SUR3MJ

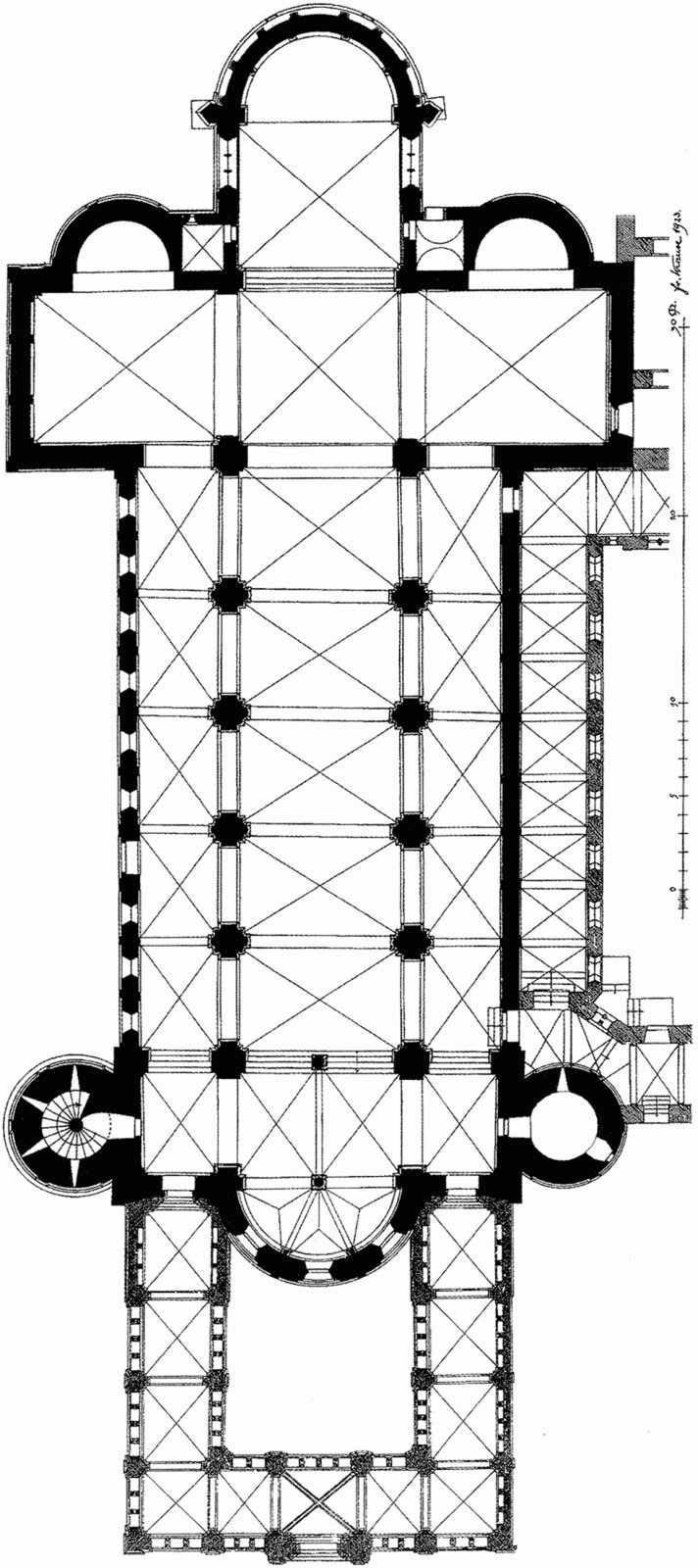

Ilustracja o kształcie pionowego prostokąta przedstawia czarno‑biały plan kościoła Maria Laach. Czarną grubą linią zaznaczono zewnętrzne ściany trójnawowej budowli z transeptem, apsydą i kapliczkami. Od strony zachodniej znajdują się po bokach dwie okrągłe wieże. Przed frontem usytuowany jest narteks.
Plan kościoła w opactwie Maria Laach, 1093 -1156, Maria Laach, Niemcy,
Źródło: Barbara Klimek, licencja: CC0.

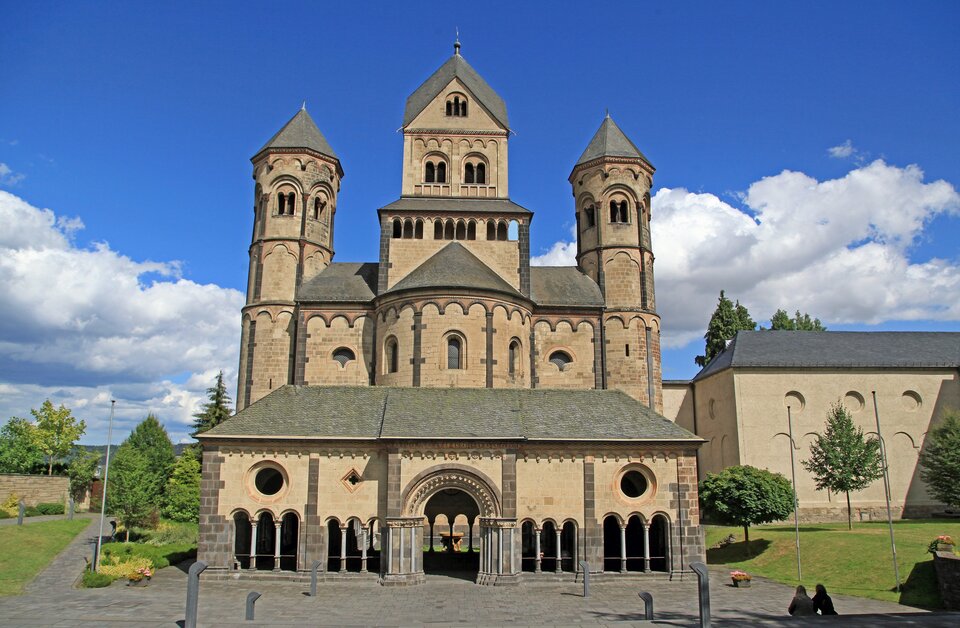

RLDAFDMVSVG5S
Ilustracja o kształcie poziomego prostokąta przedstawia portal główny kościoła Maria Laach. Budowla składa się z geometrycznych brył w postaci walców i prostopadłościanów. Kościół jest masywny, ma małe okna zakończone półkoliście. Widoczny jest narteks z usytuowaną pośrodku bramą wejściową oraz arkadami po bokach. Za nim symetrycznie rozłożona bryła właściwa: z nawą główną, nawami bocznymi wieżami po bokach. Na środku wznosi się wieża znajdująca się na przecięciu nawy głównej z transeptem. Elewację zdobi fryz arkadkowy. Po prawej znajduje się fragment innej budowli. Z obu stron kościół otacza pejzaż. Tło wypełnia błękitne niebo z chmurami.
Kościół w opactwie Maria Laach, widok od strony zachodniej, 1093 -1156, Maria Laach, Niemcy
Źródło: Barbara Klimek, licencja: CC0.
REGXPMGXZBZ4A

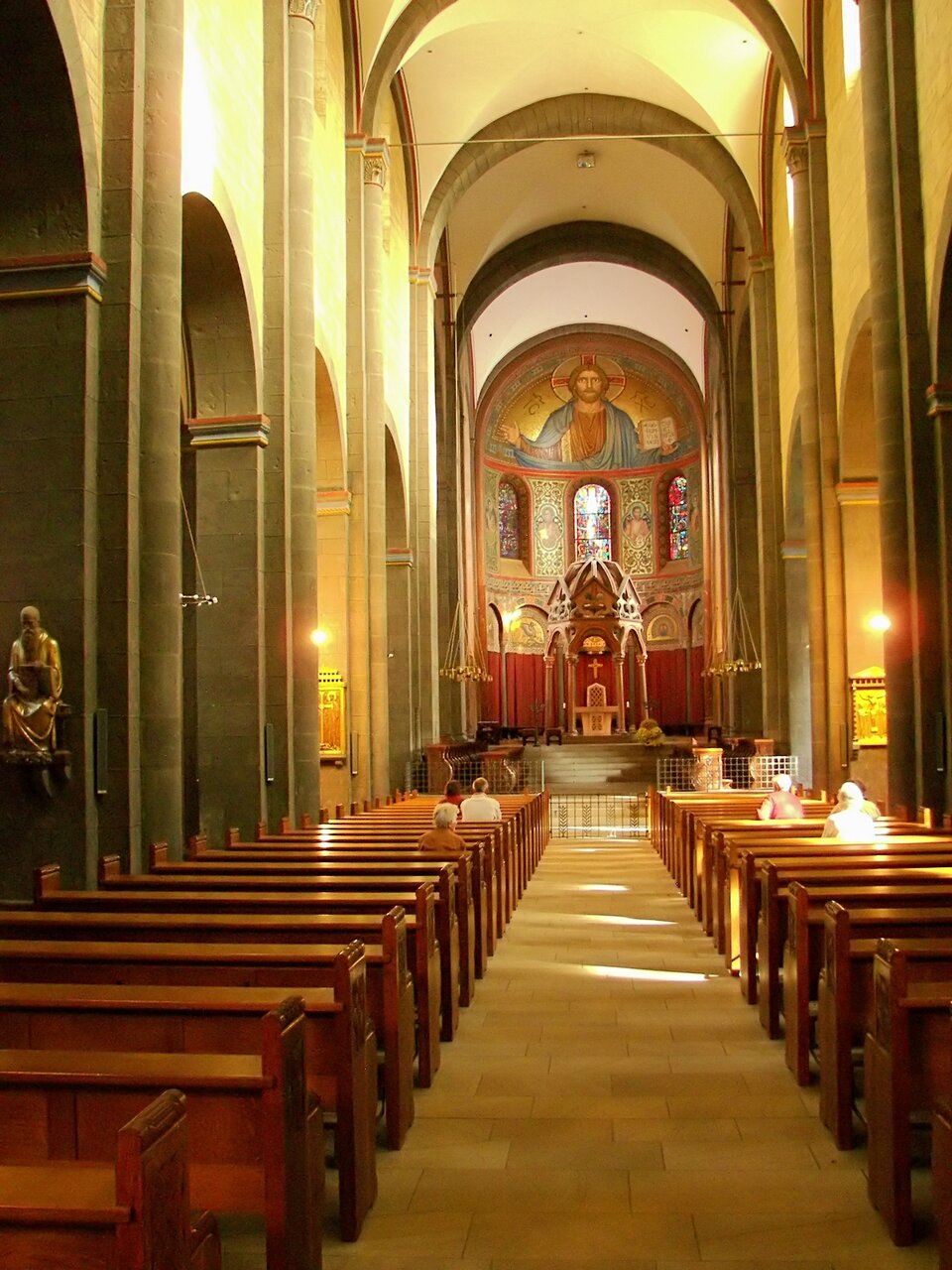

Ilustracja o kształcie pionowego prostokąta przedstawia wnętrze kościoła Maria Laach. Fotografia ukazuje nawę główną z widokiem na prezbiterium i apsydę. Jest sklepiona krzyżowo. Po bokach znajdują się arkadowe ściany oddzielająca nawę główną od bocznych z półkolistymi łukami wspartymi na filarach. Wzdłuż nawy ustawione są drewniane ławki, a pośrodku wolna przestrzeń. Na zakończeniu nawy, w sklepieniu nad prezbiterium, znajduje się malowidło z Chrystusem Pantokratorem.
Kościół w opactwie Maria Laach, wnętrze, 1093 -1156, Maria Laach, Niemcy
Źródło: Barbara Klimek, licencja: CC0.
Polecenie 3
Dokonaj analizy planu i opisu bryły kościoła w opactwie Maria Laach.
R1O5CDS5Z4BS7
Podczas analizy należy zwrócić uwagę na ogólny układ planu, różnicę wysokości naw, rozmieszczenie transeptów i apsyd. Warto przyjrzeć się konstrukcji fasady zachodniej, rytmowi arkad i podziałom elewacji. Obserwując wnętrze, należy zwrócić uwagę na układ przęseł, sposób sklepienia oraz proporcje naw bocznych i głównej, a także na to, jak światło i architektura współtworzą wrażenie monumentalności i harmonii.
Plan
Kościół w Maria Laach posiada układ trójnawowy z pięcioma przęsłami oraz dwoma transeptami. Nawa główna zakończona jest apsydą. Nawy przecina szeroki transept. Od strony zachodniej znajdują się dwie okrągłe wieże, podkreślające masywność budowli. Wejście do kościoła poprzedzone jest atrium.
Bryła
Bryła kościoła jest harmonijna i rytmiczna, o surowym, romańskim charakterze. Fasada zachodnia wyróżnia się symetrią i dominacją wieży centralnej, której kształt kontynuują wieże boczne, przylegające do naw bocznych. Hełmy stożkowe, półkoliste arkady, lizeny i fryzy arkadkowe nadają fasadzie rytm i porządek.
Wnętrze
Wnętrze charakteryzuje wysoka nawa główna ze sklepieniem krzyżowym. Nawę główną od bocznych oddzielają filary połączone łukiem i tworzące arkadowe przejście. Dekoracja ograniczona jest do elementów architektonicznych, co pozwala skupić uwagę na proporcjach i rytmie bryły
Ciekawym przykładem architektury romańskiej w Niemczech jest położona na wysokim wzgórzu monumentalna katedra Świętego Piotra w Wormacji (1110–1200). Do jej budowy użyto czerwonego piaskowca.
Ta dwuchórowa bazylika z transeptem, usytuowanym od zachodniej strony, posiada przejrzysty system wiązany i bryłę wzbogaconą sześcioma wieżami. Od zewnątrz silnym akcentem są chóry oraz skromne dekoracje w postaci fryzów i galerii arkadkowych.
W galerii znajdują się ilustracje: planu, przekroju i bryły kościoła Świętego Piotra w Wormacji w Niemczech. Przypatrz się dokładnie ilustracjom, a następnie wykonaj polecenie.

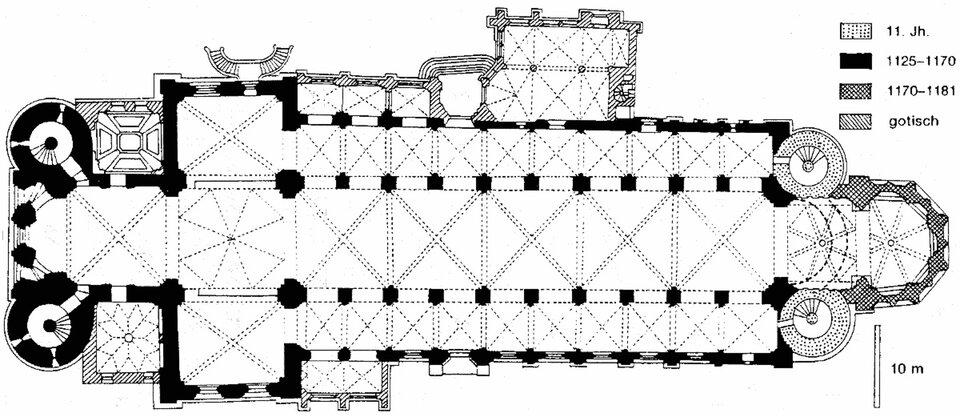

R1FJPQEN644E6
Ilustracja o kształcie poziomego prostokąta przedstawia czarno‑biały rysunek planu kościoła Świętego Piotra w Wormacji na terenie Niemiec. Czarną grubą linią zaznaczono zewnętrzne ściany trójnawowej budowli z wieżami wejściowymi po lewej, wschodniej stronie, za transeptem, za którym jest prezbiterium zamknięte apsydą. Od strony zachodniej znajdują się po bokach dwie okrągłe wieże. Wejście do kościoła jest półkoliste. U góry, po prawej, znajduje się legenda z datami, wyjaśniającymi kolejne etapy budowy.
Plan kościoła Świętego Piotra (czarną linią oznaczona część romańska), 1110‑1200, Wormacja, Niemcy
Źródło: Barbara Klimek, licencja: CC0.

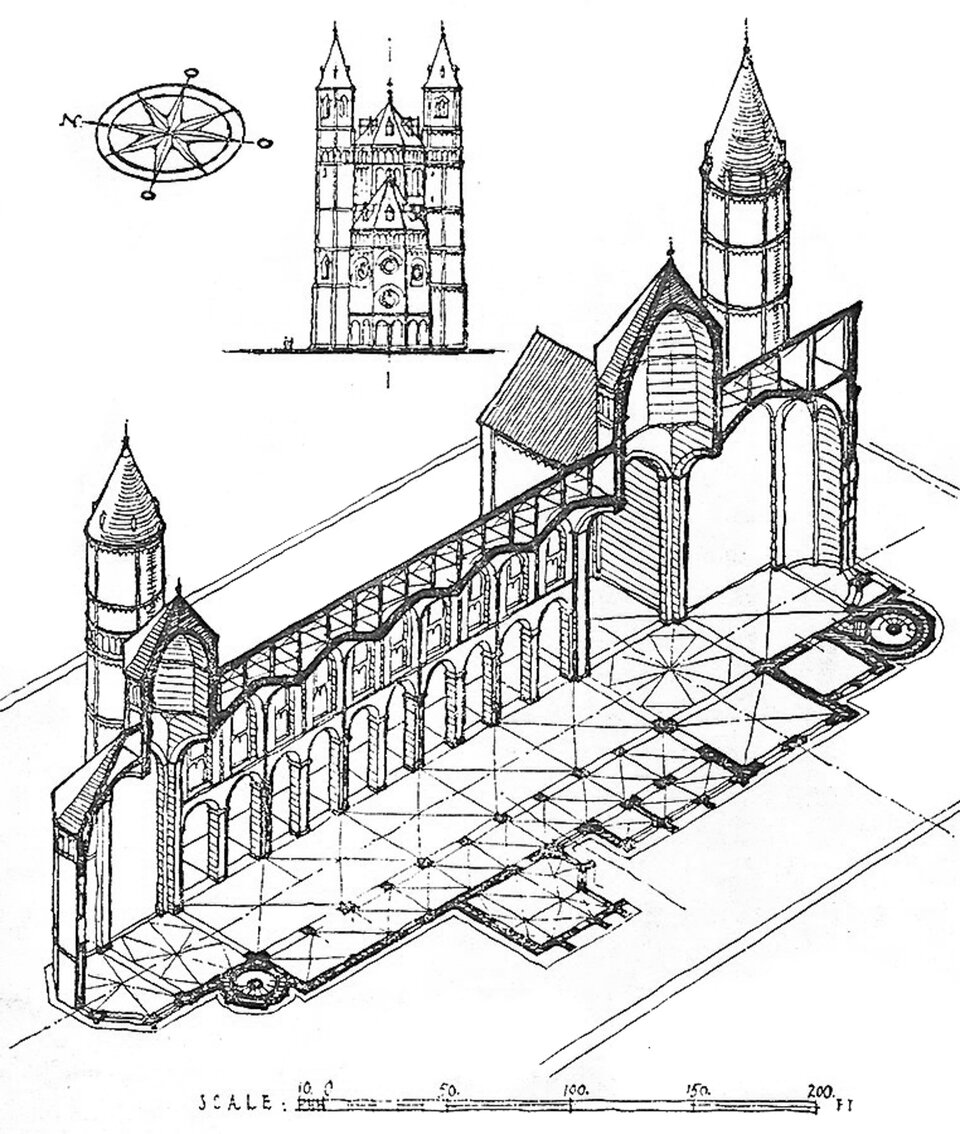

R11XKHFCEGRX4
Ilustracja o kształcie kwadratu przedstawia przekrój kościoła Świętego Piotra w Wormacji na terenie Niemiec oraz niewielki rysunek ujęcia frontalnego budowli, zamieszczony w górnej części. Na przekroju widoczna jest arkadowa ściana oddzielająca nawę główna od bocznej oraz fragment budowli z transeptem i wieżami. U dołu, odpowiadający układowi plan. Powyżej prezentowany został front kościoła. Na górze zdjęcia widoczny jest także kompas, a na dole napis zawierający nazwę budowli.
Przekrój kościoła Świętego Piotra, 1110‑1200, Wormacja, Niemcy
Źródło: Barbara Klimek, licencja: CC0.
RANM9T43U4SFJ

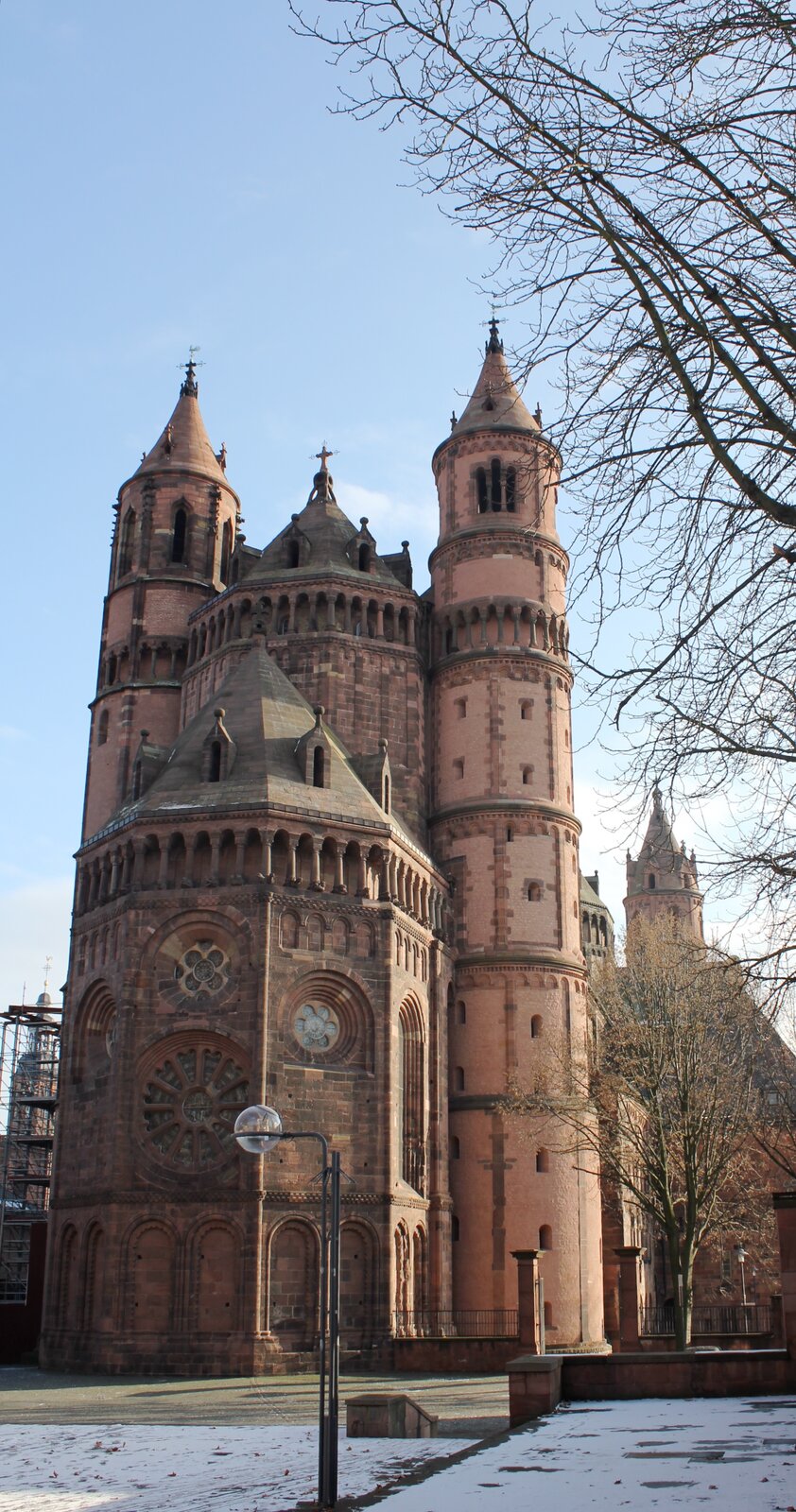

Ilustracja o kształcie poziomego prostokąta przedstawia fotografię fragmentu kościoła Świętego Piotra, prezentującą widok od strony wschodniej. Widoczna jest apsyda, fragment prezbiterium i dwie wieże. Po prawej stronie znajduje się fragment bezlistnego drzewa. Przed budowlą leży śnieg. Niebo jest błękitne.
Kościół Świętego Piotra, widok od trony wschodniej, 1110‑1200, Wormacja, Niemcy
Źródło: Online Skills, cc0.
Polecenie 4
Dokonaj analizy planu i opisu bryły kościoła Świętego Piotra w Wormacji.
R8FU1KFM3MF1E
Analizując plan i bryłę, warto zwrócić uwagę na kompozycję poszczególnych elementów i ich wzajemną zależność, jej wpływ na przestrzeń. Warto podkreślić wygląd transeptu względem całego planu oraz usytuowanie wież. Warto również obserwować proporcje naw, układ przęseł.
Plan Plan posiada układ trójnawowy z wyraźnie zaznaczonym, szrokim transeptem, który podkreśla kształt krzyża łacińskiego. Kościół posiada cztery wieże – dwie przy fasadzie zachodniej i dwie przy wschodnim chórze.
Bryła Bryła jest masywna, ciężka. Cylindryczne wieże zwieńczone są stożkowymi hełmami. Przypory wzmacniają konstrukcję, jednocześnie wpisując się w dekoracyjny rytm elewacji, w której znajdują się niewielkie okna. Wieże również dekorują okna, wśród których szczególną uwagę zwraca obecność triforiów. System wiązany sklepień, w którym pięć przęseł nawy głównej odpowiada dziesięciu w bocznych pokazuje precyzyjne planowanie przestrzenne i dbałość o proporcje.
Architektura romańska we Włoszech
W architekturze romańskiej Włoch powielano wzory wczesnochrześcijańskie, a budowle pozbawione były masywności. Często zakładano całe zespoły architektoniczne. Takim przykładem jest katedra Wniebowzięcia Najświętszej Maryi Panny (Santa Maria Assunta) w Pizie wraz z baptysterium i wieżą dzwonniczą (kampanilą) z przełomu XI i XII wieku. Bazylika została założona na planie krzyża łacińskiego z transeptem. Wewnątrz zastosowano sklepienie z kasetonami. Dekoracja pięcionawowej fasady (trzy kondygnacje w korpusie nawowym) w postaci ażurowych arkad, rozmieszczonych w czterech górnych kondygnacjach, została powtórzona w wieży oraz baptysterium, tworząc spójny architektonicznie zespół.
W galerii znajdują się ilustracje: planu, bryły i wnętrza katedry Najświętszej Maryi Panny w Pizie we Włoszech. Przypatrz się dokładnie ilustracjom, a następnie wykonaj polecenie.
ROOM1VD96EHZF

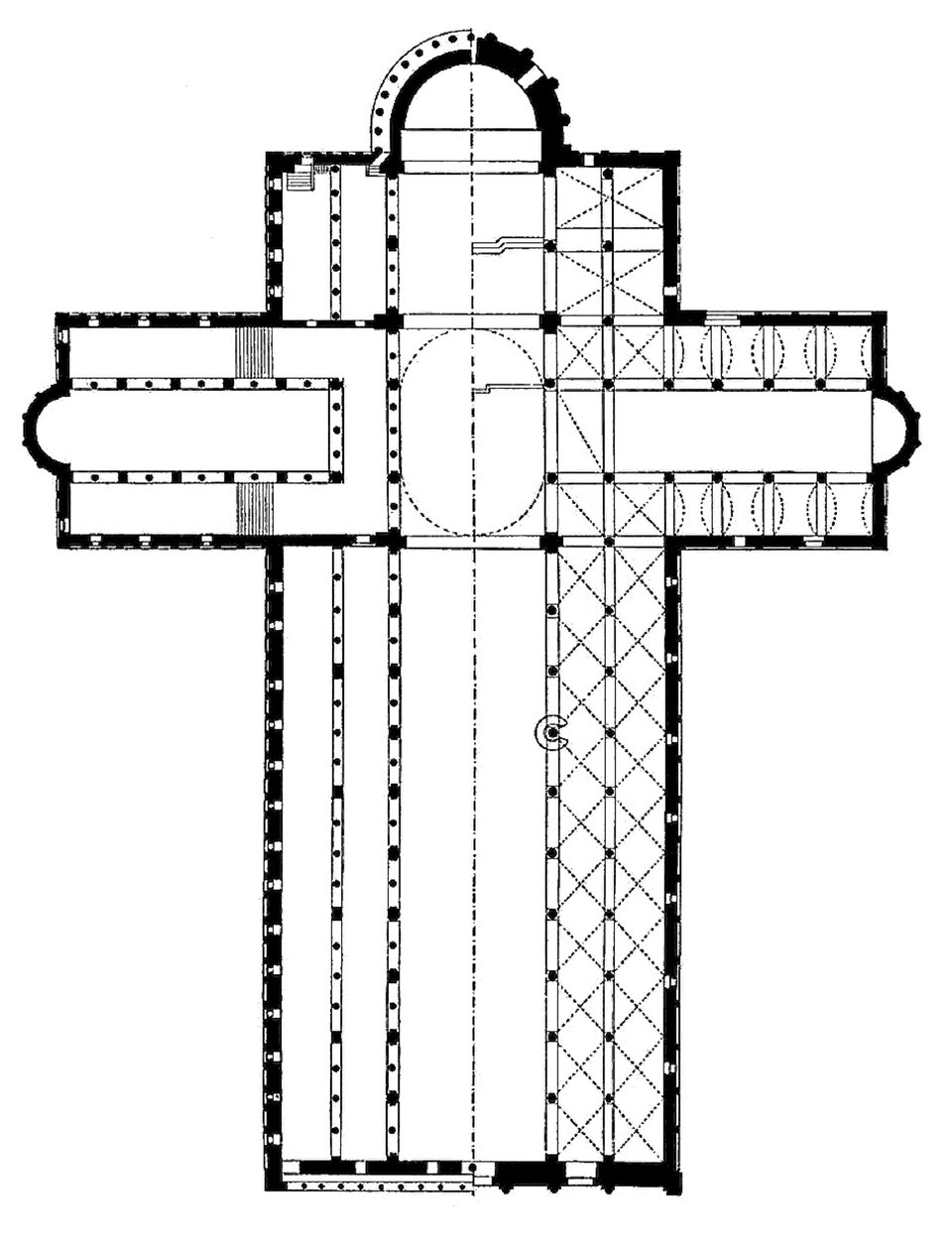

Ilustracja o kształcie pionowego prostokąta przedstawia schemat planu katedry Najświętszej Maryi Panny w Pizie. Grubą linią zaznaczono zewnętrzne ściany. Cienka linią natomiast ściany wewnętrzne. Plan ma układ krzyża łacińskiego. Kościół jest pięcionawowy z trzynawowym transeptem. Nawa główna zakończona jest apsydą.
Plan katedry Najświętszej Maryi Panny, Piza, XI/XII w
Źródło: online skills, cc0.
RyxpQDIZnhuxt1

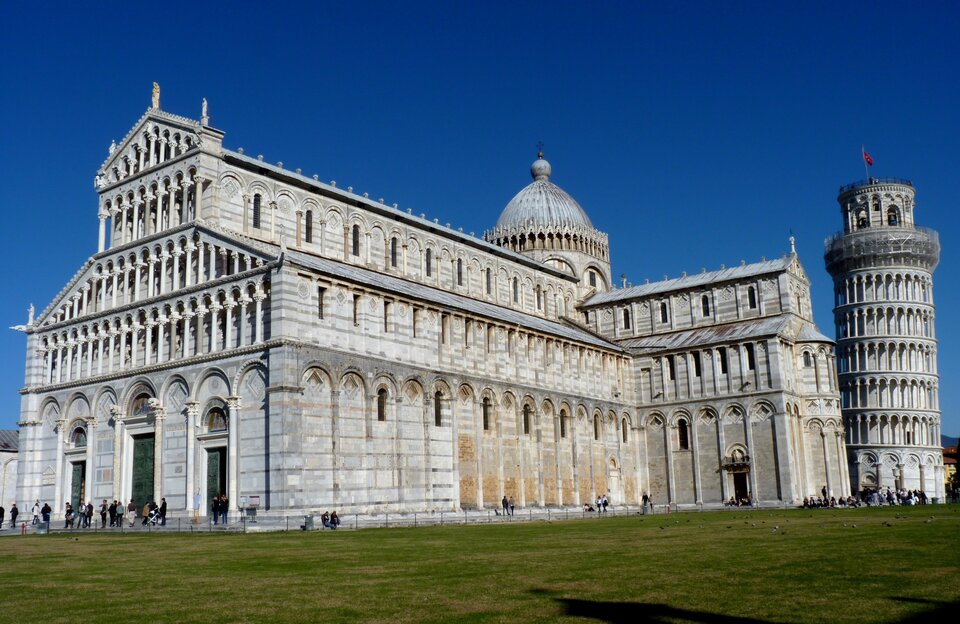

Ilustracja o kształcie poziomego prostokąta przedstawia fotografię kościoła Najświętszej Maryi Panny w Pizie. Ukazuje budowlę od strony zachodnio-południowej. Po lewej stronie znajduje się frontalna ściana z trzema portalami wejściowymi, dekorowana arkadowym szczytem. Pięcionawowa budowla posiada małe, zamknięte półkoliście okna. Takie samo rozwiązanie posiada transept składający się z trzech naw. Na prawo od kościoła usytuowana jest okrągła krzywa wieża. Budowla jest dekorowana dookoła arkadami. Przed budynkami znajduje się rozległy pas zieleni. W tle przestrzeń fotografii wypełnia błękitne niebo.
Katedra Najświętszej Maryi Panny i Krzywa Wieża, Piza, XI/XII w.,.
R3ZABCN9F3DAF

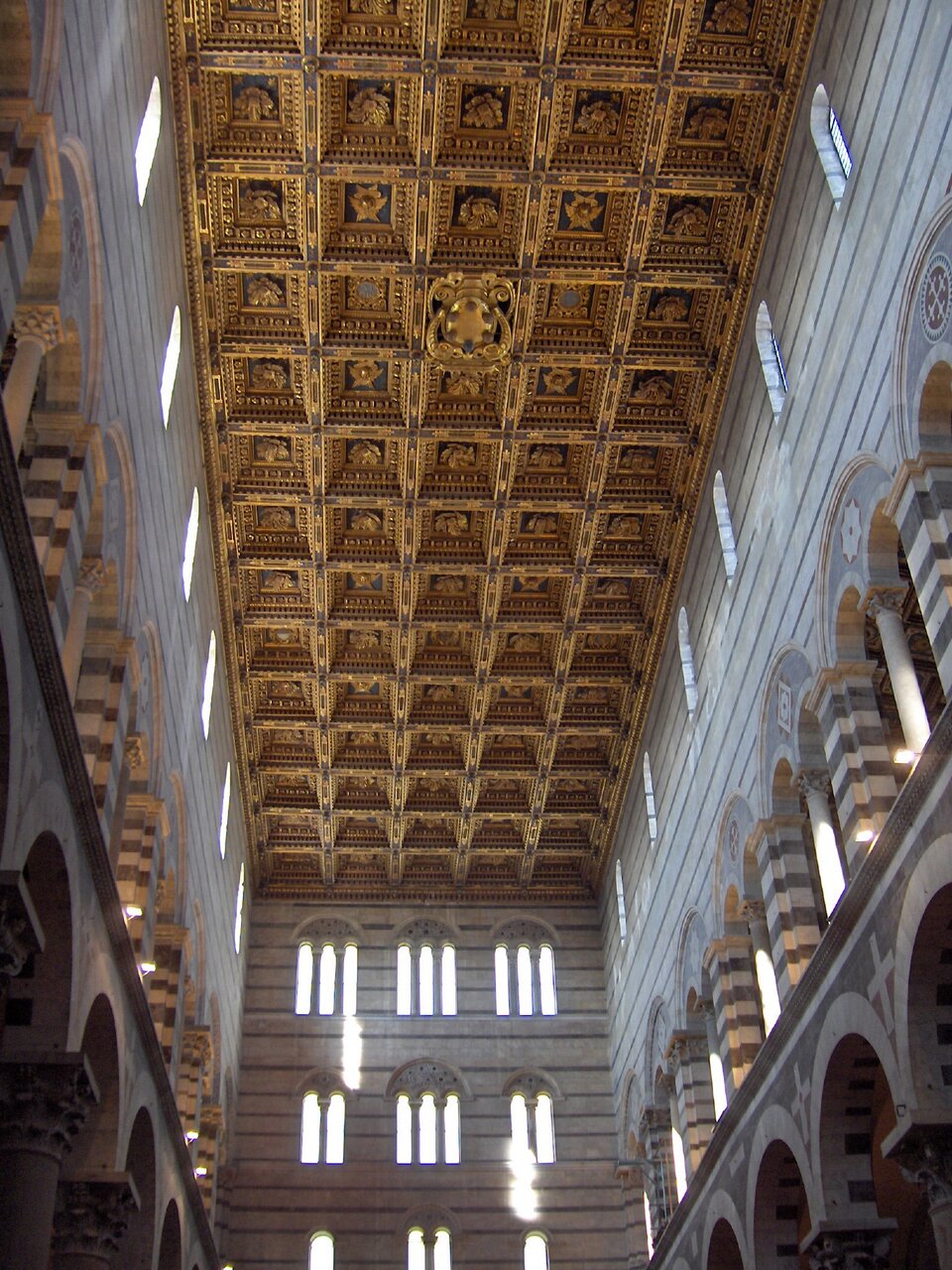

Ilustracja o kształcie pionowego prostokąta jest fotografią wnętrza katedry Najświętszej Maryi Panny. Zdjęcie ilustruje głównie płaski strop z kasetonami, Po bokach widoczne są arkadowe ściany oddzielające nawy. W tle, ściana zamykająca nawę główną z oknami w kształcie triforiów.
Katedra Najświętszej Maryi Panny i Krzywa Wieża, Piza, XI/XII w.,
Źródło: online skills, cc0.
Polecenie 5
Dokonaj analizy planu i opisu bryły katedry Najświętszej Maryi Panny w Pizie.
R1CAP9UBMSQHN
W analizie zwróć uwagę na proporcje naw, rolę kopuły, rodzaj sklepienia oraz zastosowanie dekoracji. Warto także uwzględnić proporcje bryły i dekorację elewacji.
Plan
Piza prezentuje typowy plan krzyża łacińskiego z wyraźnym trójnawowym transeptem i pięcioma nawami: jedną główną oraz czterema bocznymi. Kopuła na skrzyżowaniu naw ma na planie podłużny kształt. Nawę główną zamyka apsyda. Do naw transeptu dobudowane są kapliczki.
Bryła
Bryła katedry jest lekka i harmonijna, bez ciężkości charakterystycznej dla romańszczyzny północnej. Fasada pięcionawowa wyróżnia się trzema kondygnacjami, a w górnych częściach rytm ażurowych arkad powtarza się w wieży i baptysterium.
Wnętrze
Sklepienie kasetonowe wewnątrz nadaje wnętrzu lekkość i rytm, podkreślony także przez arkadowe łuki oddzielające nawę główną od bocznych. Do wnętrza wpada światło przez niewielkie półokrągło zakończone okna. Dekoracja jest subtelna, inspirowana sztuką bizantyjską i wczesnochrześcijańską (pasy na filarach oddzielających nawy).
Architektura romańska w Anglii
Kościoły w Anglii wzorowane były na francuskiej szkole z Normandii, jednak w późniejszym okresie uległy gotyckim przebudowom. Zakładano je na planie krzyża łacińskiego, z wyeksponowanym transeptem, długim korpusem nawowym oraz potężnymi wieżami. W stylu romańskim została wybudowana katedra pod wezwaniem Chrystusa, Błogosławionej Marii Panny i Świętego Kutberta w Durham (1093–1133). Plan kościoła różni się od budowli romańskich w innych krajach - posiada zamknięte prostokątnie (niezachowane) prezbiterium. Korpus świątyni jest wydłużony; wewnątrz zastosowano sklepienia krzyżowo‑żebrowe, będące najwcześniejszymi tego typu rozwiązaniami. Dzięki temu wnętrze zyskało na lekkości.

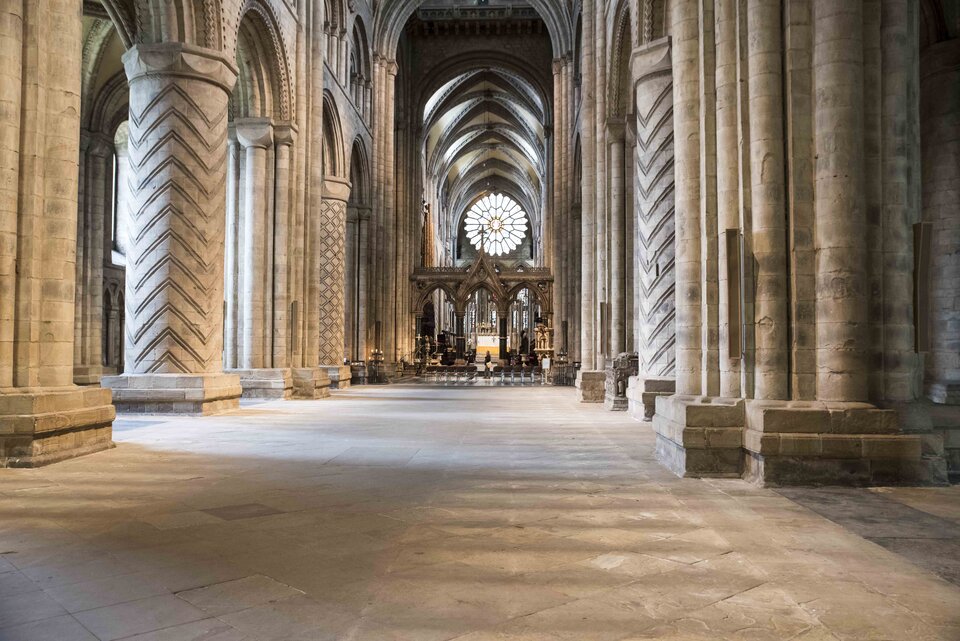

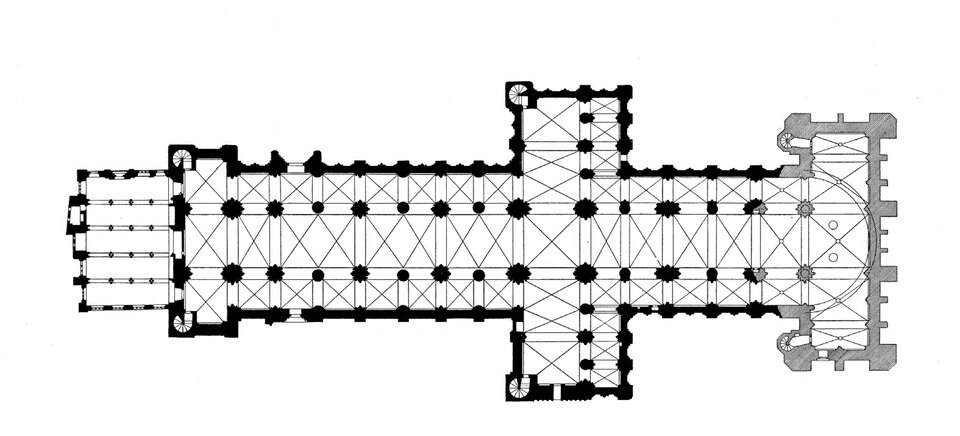

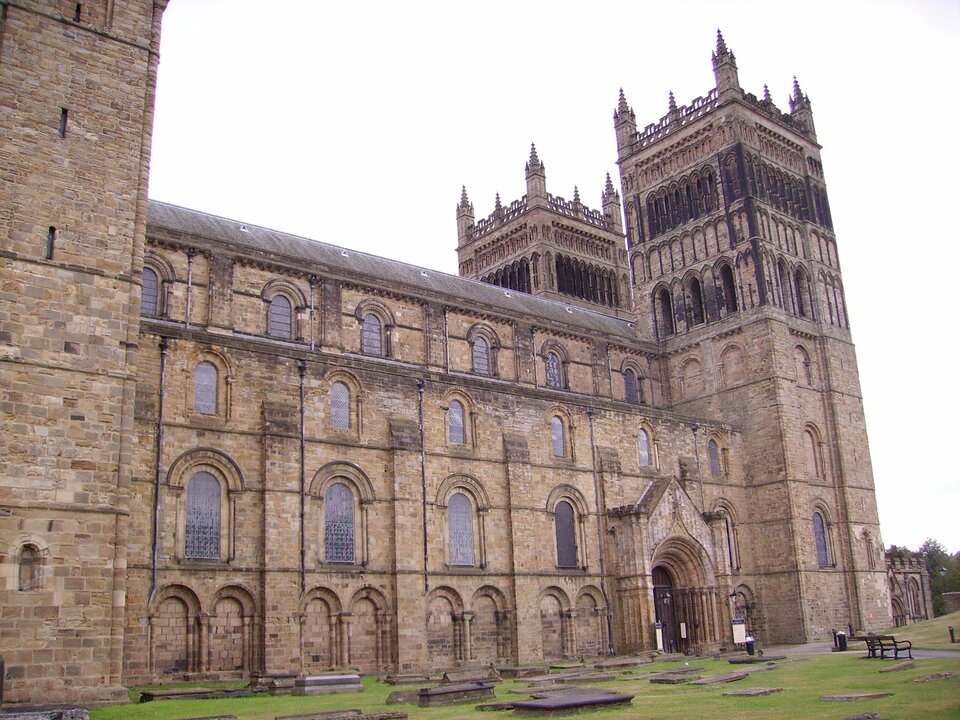

W galerii znajdują się ilustracje: planu, różnych ujęć bryły oraz wnętrza katedry Chrystusa, BŁogosławionej Maryi Panny i Świętego Kutberta w Durham w Anglii. Przypatrz się dokładnie ilustracjom, a następnie wykonaj polecenie.
R2782RTC7KHDU
Ilustracja o kształcie poziomego prostokąta jest czarno‑białym schematem planu katedry Chrystusa, Błogosławionej Maryi Panny i Świętego Kuberta w Durham w Anglii. Grubą, czarną linią zaznaczono ściany zewnętrzne części budowli o układzie krzyża łacińskiego z jednym transeptem. Po lewej stronie znajduje się część zachodnia z narteksem i wejściem, dalej transept i ściana zamykająca kościół od strony wschodniej.
Plan katedry Chrystusa, Błogosławionej Marii Panny i Świętego Kutberta, widok od strony północno‑zachodniej, 1093–1133, Durham, Anglia
Źródło: online skills, cc0.
R152QX46A7XHP

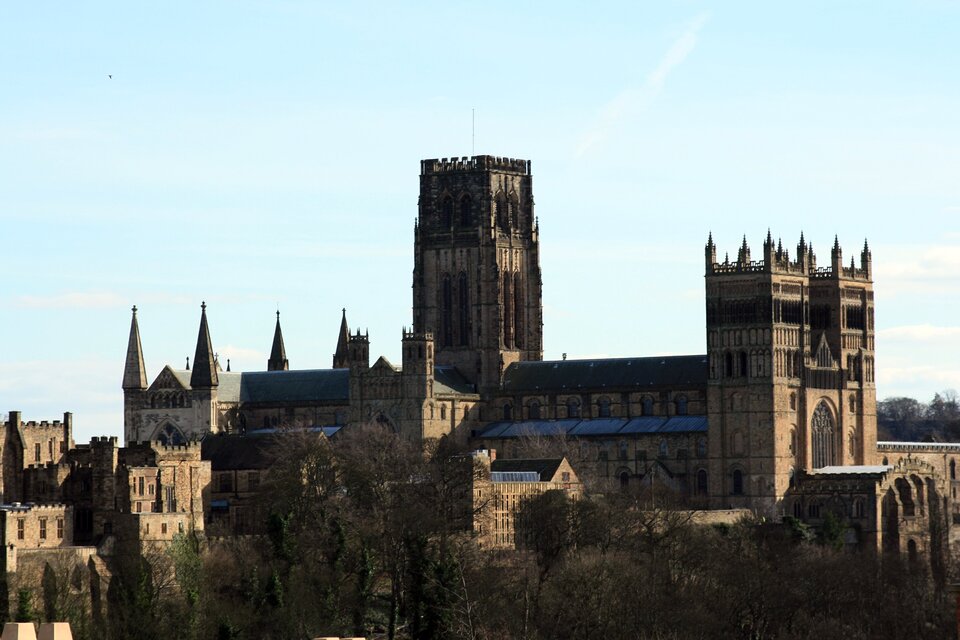

Ilustracja o kształcie poziomego prostokąta przedstawia fotografię Katedry Chrystusa, Błogosławionej Marii Panny i Świętego Kutberta w Durham w Anglii. Cały budynek przedstawiony jest na tle błękitnego nieba, od przodu zasłonięty częściowo drzewami. Zdjęcie prezentuje kościół od strony północno‑zachodniej. Widoczny jest fragment ściany z portalem głównym i wieżami, zachodnie ściany nawy bocznej i głównej, fragment transeptu zachodniego oraz wieża znajdująca się na skrzyżowaniu naw.
Katedra Chrystusa, Błogosławionej Marii Panny i Świętego Kutberta, widok od strony północno‑zachodniej, 1093–1133, Durham, Anglia
Źródło: online-skills, cc0.
R1BFR7CPJR887
Ilustracja o kształcie poziomego prostokąta przedstawia fotografię Katedry Chrystusa, Błogosławionej Marii Panny i Świętego Kutberta od strony południowej. Po prawej stronie znajdują się dwie kwadratowe, masywne wieże. W ścianie dekorowanej w dolnej części podwójnymi arkadami znajdują się powyżej większe, a nad nimi mniejsze półkoliście zamknięte okna. Po lewej widoczny jest fragment transeptu.
Katedra Chrystusa, Błogosławionej Marii Panny i Świętego Kutberta, widok od strony północnej, 1093–1133, Durham, Anglia
Źródło: online skills, cc0.
R1P5CBRORZFEO
Ilustracja o kształcie poziomego prostokąta przedstawia fotografię wnętrza Katedry Chrystusa, Błogosławionej Marii Panny i Świętego Kutberta. Zdjęcie ukazuje widok na nawę główną wewnątrz budynku. Widoczne są masywne, dekorowane zygzakiem kolumny z arkadową ścianą oddzielająca nawy. W głębi znajduje się prezbiterium z okrągłym oknem i sklepieniem krzyżowo‑żebrowym.
Katedra Chrystusa, Błogosławionej Marii Panny i Świętego Kutberta, nawa główna, 1093–1133, Durham, Anglia
Źródło: online skills, cc0.
Polecenie 6
Dokonaj analizy planu i opisu bryły katedry Chrystusa, Błogosławionej Marii Panny i Świętego Kutberta w Durham.
RD4SG9RA3VPHB
W Durham warto zwrócić uwagę na zastosowanie rodzaju sklepienia, wpływ tego rozwiązania na proporcje i wrażenie lekkości. W opisie bryły warto uwzględnić jej cechy i wrażenie jakie sprawia . Nie można pominąć roli wież i charakterystycznego transeptu.
Plan Katedra założona jest na planie krzyża łacińskiego. To trójnawowa bazylika z transeptem przesuniętym o jedno przęsło ku stronie zachodniej. Transept niweluje więc wydłużony korpus nawowy. Prezbiterium ma prostokątną formę. Od strony zachodniej usytuowane są dwie kwadratowe wieże.
Bryła Bryła jest surowa i monumentalna, o wyraźnym podziale wertykalnym.Dekorują ją rytmicznie rozłożone półokrągłe okna, których rozmiar zmniejsza się wraz z wysokością. Od strony zachodniej budowlę zamykają dwie masywne wieże.
Wnętrze
Wnętrze jest wysokie, przestronne, surowe. Dekoracja ograniczona jest do geometrycznych wzorów na filarach oddzielających nawy i tworzących rzędy arkad. Sklepienia krzyżowo‑żebrowe nadają wnętrzu lekkość, mimo masywności murów.
Podsumowanie
Architektura romańska, rozwijająca się od drugiej połowy X do XII wieku, była wyrazem nowego ładu duchowego i społecznego, kształtowanego przez Kościół oraz wspólnoty klasztorne. Jej formy podporządkowane były funkcji sakralnej, a rozwiązania konstrukcyjne wynikały z potrzeby trwałości, organizacji przestrzeni liturgicznej oraz wyrażenia boskiego porządku. Styl ten cechował się uporządkowaną, funkcjonalną kompozycją, opartą na prostych modułach i osiowym układzie, z wyraźnie zaznaczonymi strefami sakralnymi oraz elementami konstrukcyjnymi pełniącymi także funkcję estetyczną.
W różnych regionach Europy styl romański przybierał odmienne formy, dostosowane do lokalnych tradycji i materiałów. We Francji dominowały monumentalne zespoły sakralne związane z reformą kluniacką, w Hiszpanii rozwijała się architektura pielgrzymkowa, w Niemczech rozczłonkowane bryły i dwuchórowy układ, we Włoszech kontynuowano tradycje wczesnochrześcijańskie, a w Anglii pojawiły się innowacyjne sklepienia krzyżowo‑żebrowe, zapowiadające gotyk.
Styl romański nie tylko ukształtował przestrzeń sakralną średniowiecznej Europy, lecz także stworzył fundament dla dalszego rozwoju architektury, przygotowując grunt pod bardziej wertykalne i zdobne formy epoki gotyckiej. Jego trwałość, czytelność i duchowa głębia pozostają jednym z najważniejszych świadectw kultury chrześcijańskiego Zachodu.
