Grafika przedstawia schemat budowy kombajnu zbożowego. Kolorem zielonym zaznaczono zespół młócący. Pomarańczową strzałką wskazany został jeden z elementów budowy zespołu młócącego – bęben młócący. Jest on umieszczony za podajnikiem pochyłym. Bęben w przekroju ma kształt ośmiokąta, a do jego krańców są przymocowane podłużne listwy.

element zespołu młócącego kombajnu zbożowego, którego zadaniem jest młócka masy roślinnej w szczelinie roboczej między bębnem a klepiskiem; przy zbożach stosuje się małą szczelinę i dużą prędkość obrotową bębna

Budowa kombajnu zbożowegoD15Z0eBiDBudowa kombajnu zbożowego

R1J9nlVHdj8b5

Grafika przedstawia schemat budowy kombajnu zbożowego. Kolorem zielonym zaznaczono zespół młócący. Pomarańczową strzałką wskazany został jeden z elementów budowy zespołu młócącego – klepisko. Klepisko stworzone jest z lekko wygiętych listew. Opasa ono bęben na pewnym odcinku jego obwodu.

element zespołu młócącego kombajnu zbożowego, przez które jest przesiewane ok. 80% ziarna oraz 30% plew i zgonin (grubszych plew pozostałych po wymłóceniu zboża)

Budowa kombajnu zbożowegoD15Z0eBiDBudowa kombajnu zbożowego

RABtv0bCUBAMf

Grafika przedstawia schemat budowy kombajnu zbożowego. Kolorem czerwonym zaznaczono zespół czyszczący. Niebieską strzałką wskazany został jeden z elementów budowy zespołu młócącego – kosze sitowe. Znajdują się one za podsiewaczem. Są to dwa sita ustawione w kolumnie – sito górne oraz sito dolne. Dodatkowo sito górne posiada przedłużenie w postaci sita kłosowego.

element zespołu czyszczącego kombajnu zbożowego, w którym oddzielane są zanieczyszczenia takie jak słoma i plewy. Sito środkowe oddziela ciężkie i grube zanieczyszczenia (zgoniny), przez sito dolne są przesiewane zanieczyszczenia drobne, na sicie sortującym oddzielane są niewykształcone ziarna zwane pośladem

Budowa kombajnu zbożowegoD15Z0eBiDBudowa kombajnu zbożowego

oddzielanie – mechaniczne lub za pomocą cepów – ziarna od kłosów, słomy i plew

Przygotowanie kombajnu zbożowego do pracy oraz regulacja parametrów roboczychDbgZp8DBAPrzygotowanie kombajnu zbożowego do pracy oraz regulacja parametrów roboczych

RDP46hZZBaXjQ

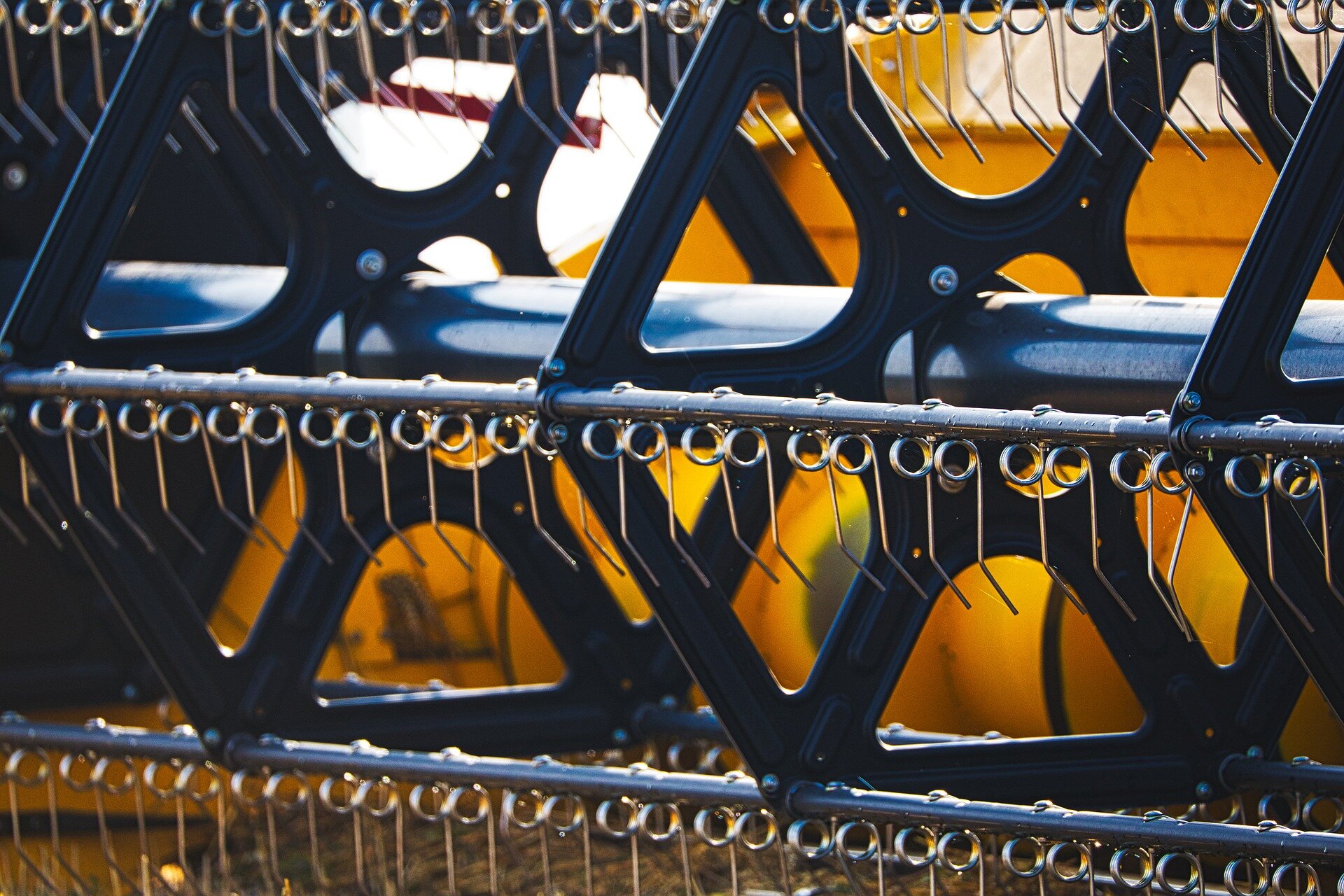

Zdjęcie przedstawia zbliżenie na nagarniacz. Jest to element znajdujący się na przodzie zespołu żniwnego. Nagarniacz ma kształt pięciokąta. Nachyla on zboże w kierunku zespołu tnącego, a także podaje skoszoną masę roślinną na podajnik ślimakowo‑palcowy.

element zespołu żniwnego kombajnu zbożowego, składający się z listew ułożonych na kształt pięciokąta równobocznego, na których mocowane są cienkie metalowe palce sprężyste. Wysokość nagarniacza ustawia się w zależności od tego, czy zboże jest stojące, wyległe czy wyległe w przeciwnym kierunku.

Budowa kombajnu zbożowegoD15Z0eBiDBudowa kombajnu zbożowego

R1BvlVUadToJL

Zdjęcie przedstawia dwie otwarte dłonie. Na lewej dłoni leżą plewy. Mają one kształt łódeczkowaty. Są to puste łuski ziarna zboża o słomianej barwie. Na prawej dłoni leżą ziarna. Mają one kształt podłużnie owalny. Ich barwa jest brązowożółta.

drobne liście, ości kłosów, łuszczki otrzymywane jako odpadki przy młóceniu i czyszczeniu dojrzałych zbóż

Przygotowanie kombajnu zbożowego do pracy oraz regulacja parametrów roboczychDbgZp8DBAPrzygotowanie kombajnu zbożowego do pracy oraz regulacja parametrów roboczych

RAg9E9YOi8IKu

Grafika przedstawia schemat budowy kombajnu zbożowego. Kolorem czerwonym zaznaczono zespół czyszczący. Niebieską strzałką wskazany został jeden z elementów budowy zespołu młócącego – podajnik kłosowy. Znajduje się on na samym dole zespołu czyszczącego, poniżej kanału kłosowego. Na podajnik kłosowy spadają niewymłócone kłosy.

element zespołu czyszczącego kombajnu zbożowego

Proces technologiczny zbioru zbóżD8ap4orq7Proces technologiczny zbioru zbóż

R1GSWoDe5lJlk

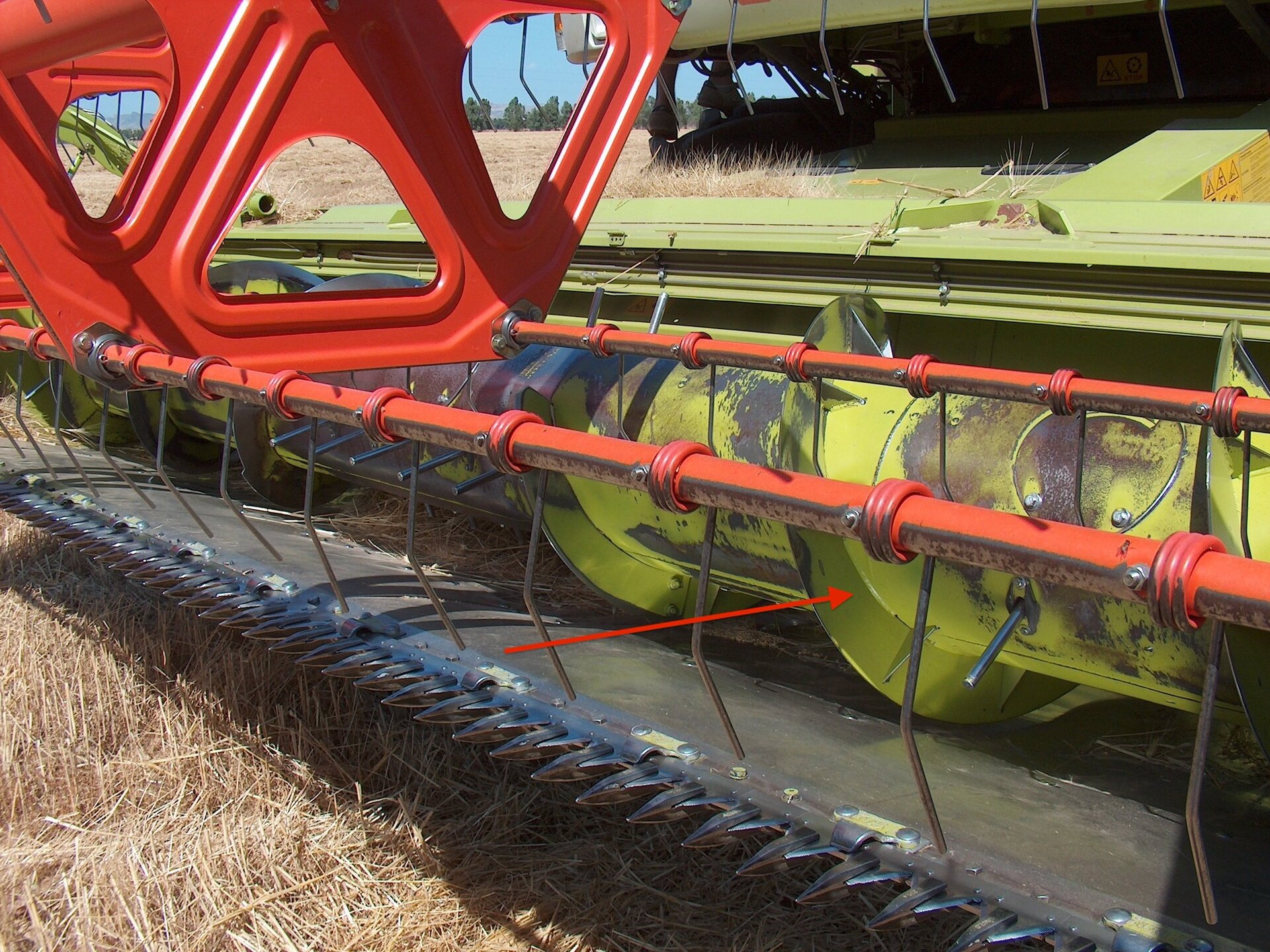

Zdjęcie przedstawia zbliżenie na heder kombajnu zbożowego. Czerwoną strzałką zaznaczono podajnik ślimakowo‑palcowy. Jest on osadzony na bokach obudowy zespołu żniwnego, za zespołem tnącym. Składa się z bębna, na który nawinięte są zwoje ślimakowe.

największy element zespołu żniwnego kombajnu zbożowego, zbudowany z wału, na którym są prawo i lewozwojne ślimaki oraz palcowy podajnik na środku wału, odpowiedzialny za przekazywanie ściętych kłosów z ziarnem do środka kombajnu. Odległość pomiędzy zwojami ślimaka jest regulowana w zależności od grubości i wielkości zbieranych zbóż.

Budowa kombajnu zbożowegoD15Z0eBiDBudowa kombajnu zbożowego

R1XMjz4Bf2n9t

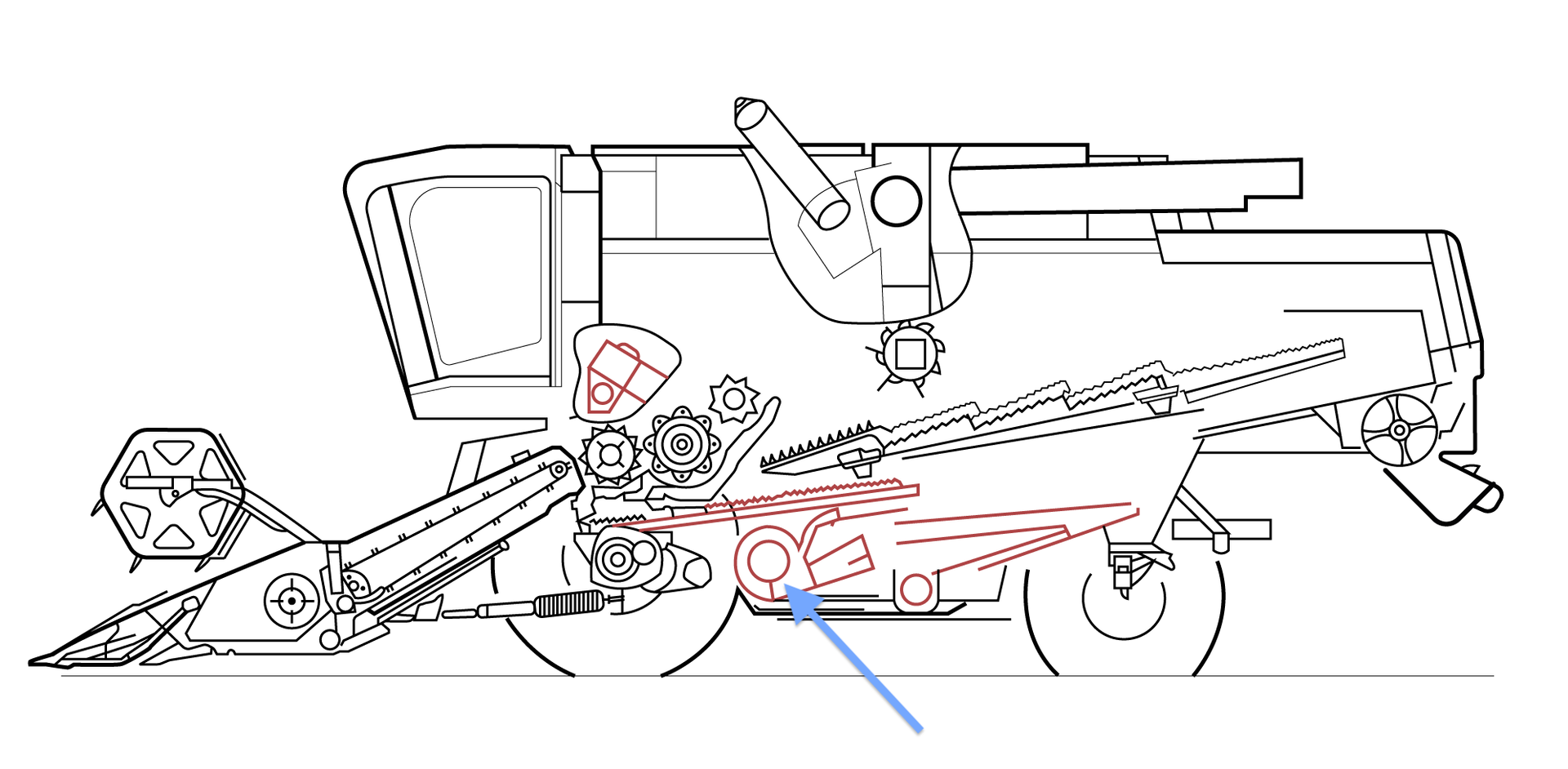

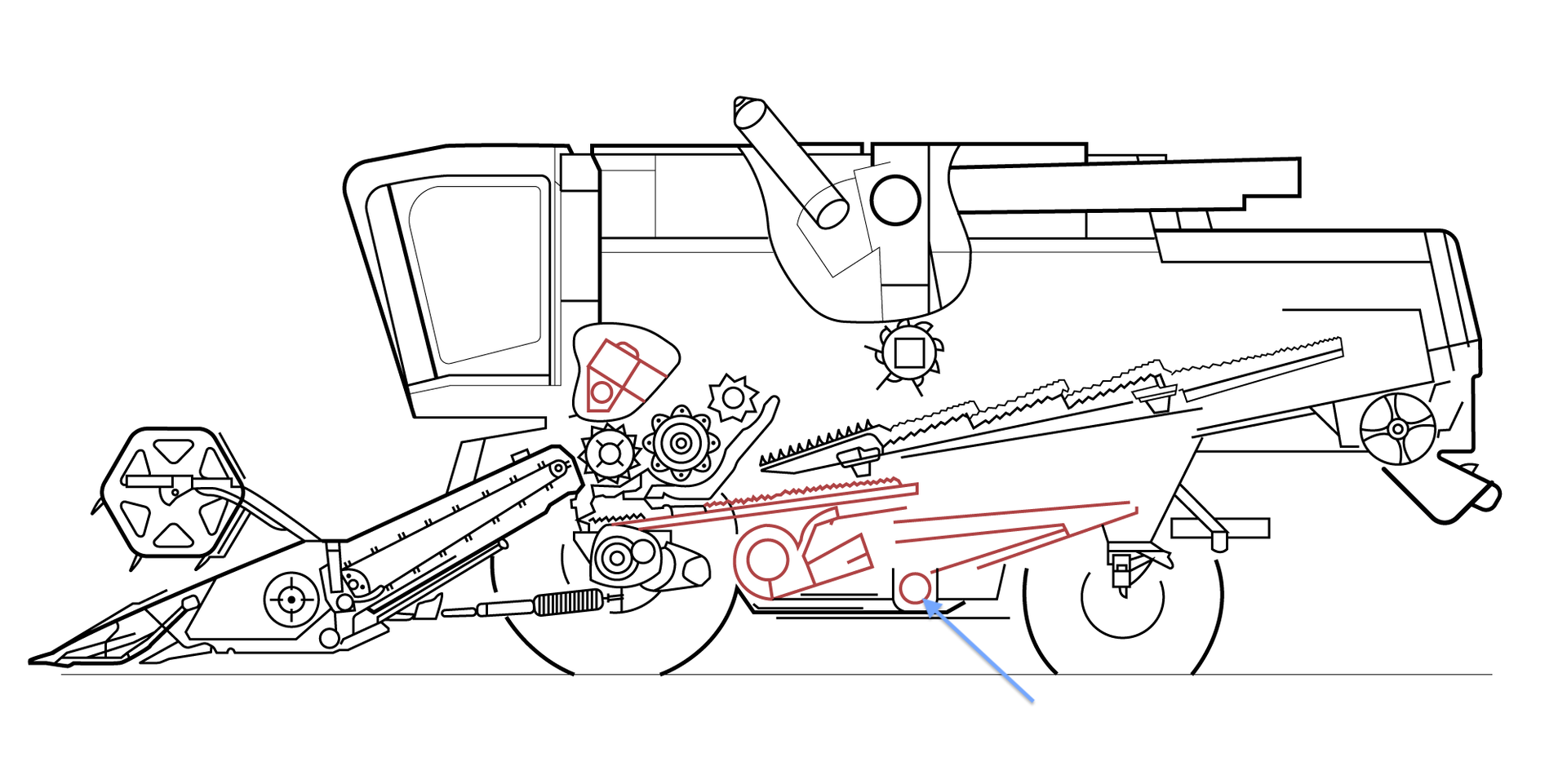

Grafika przedstawia schemat budowy kombajnu zbożowego. Kolorem czerwonym zaznaczono zespół czyszczący. Niebieską strzałką wskazany został jeden z elementów budowy zespołu młócącego – podajnik ziarnowy. Znajduje się on na samym dole zespołu czyszczącego, poniżej sita dolnego i pochylni. Na podajnik ziarnowy spada oczyszczone ziarno.

element zespołu czyszczącego kombajnu zbożowego

Proces technologiczny zbioru zbóżD8ap4orq7Proces technologiczny zbioru zbóż

R1MglU8vRnUAv

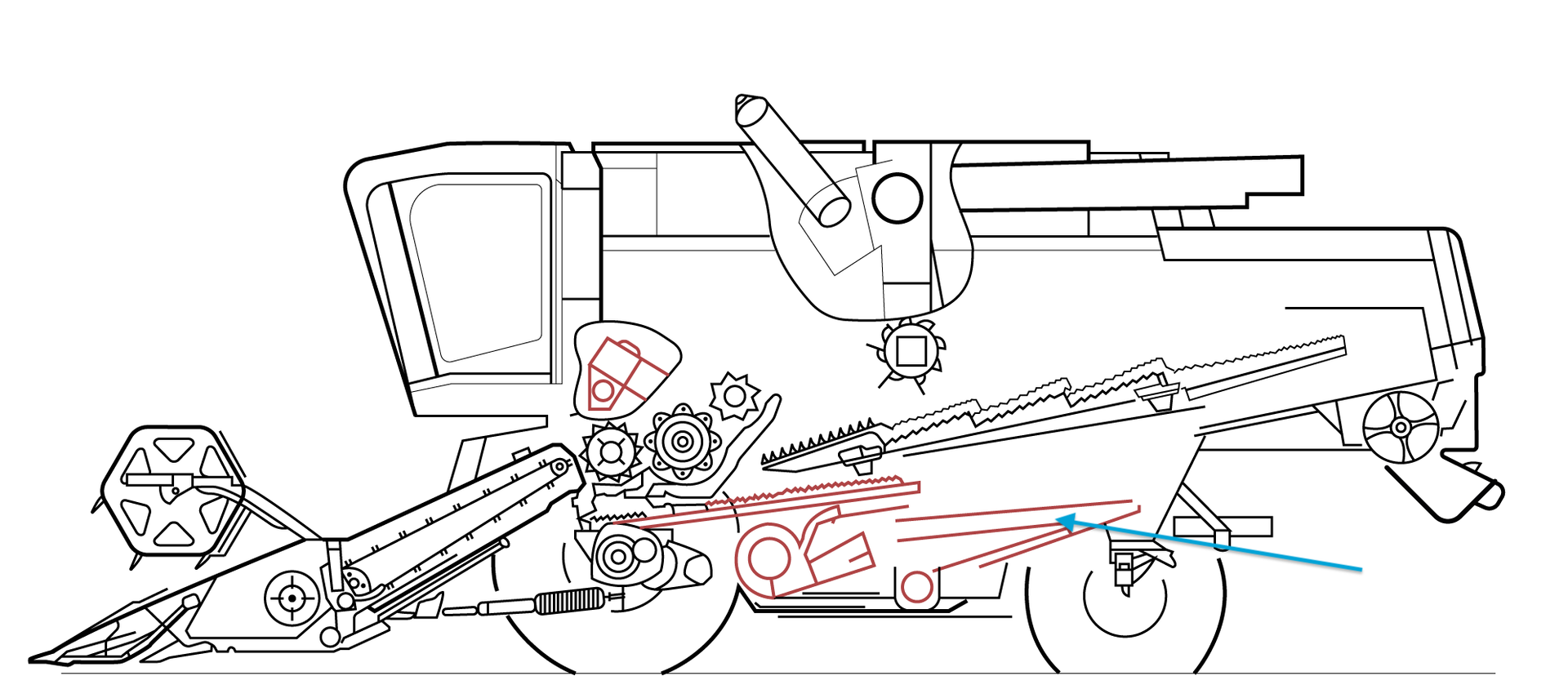

Grafika przedstawia schemat budowy kombajnu zbożowego. Kolorem czerwonym zaznaczono zespół czyszczący. Niebieską strzałką wskazany został jeden z elementów budowy zespołu młócącego – podsiewacz. Znajduje się on na samym początku zespołu czyszczącego.

element zespołu czyszczącego kombajnu zbożowego, które tworzy ruchome sito kieszonkowe, z niego zsuwają się zgoniny poza maszynę, a ziarno przesiewa się przez sito do zespołów czyszczących

Proces technologiczny zbioru zbóżD8ap4orq7Proces technologiczny zbioru zbóż

R1cp3N0qJMipf

Grafika przedstawia schemat budowy kombajnu zbożowego. Niebieską strzałką wskazany został jeden z elementów budowy zespołu żniwnego – przenośnik pochyły. Znajduje się on za podajnikiem ślimakowo‑palcowym, na końcu zespołu żniwnego. Transportuje on skoszoną masę roślinną do zespołu młócącego.

element zespołu żniwnego kombajnu zbożowego, składający się z kilku łańcuchów, do których przyczepione są prostopadle metalowe listwy przechwytujące ściętą masę zbożową i przekazującą ją do wnętrza maszyny

Proces technologiczny zbioru zbóżD8ap4orq7Proces technologiczny zbioru zbóż

RH11GMIkcdK7J

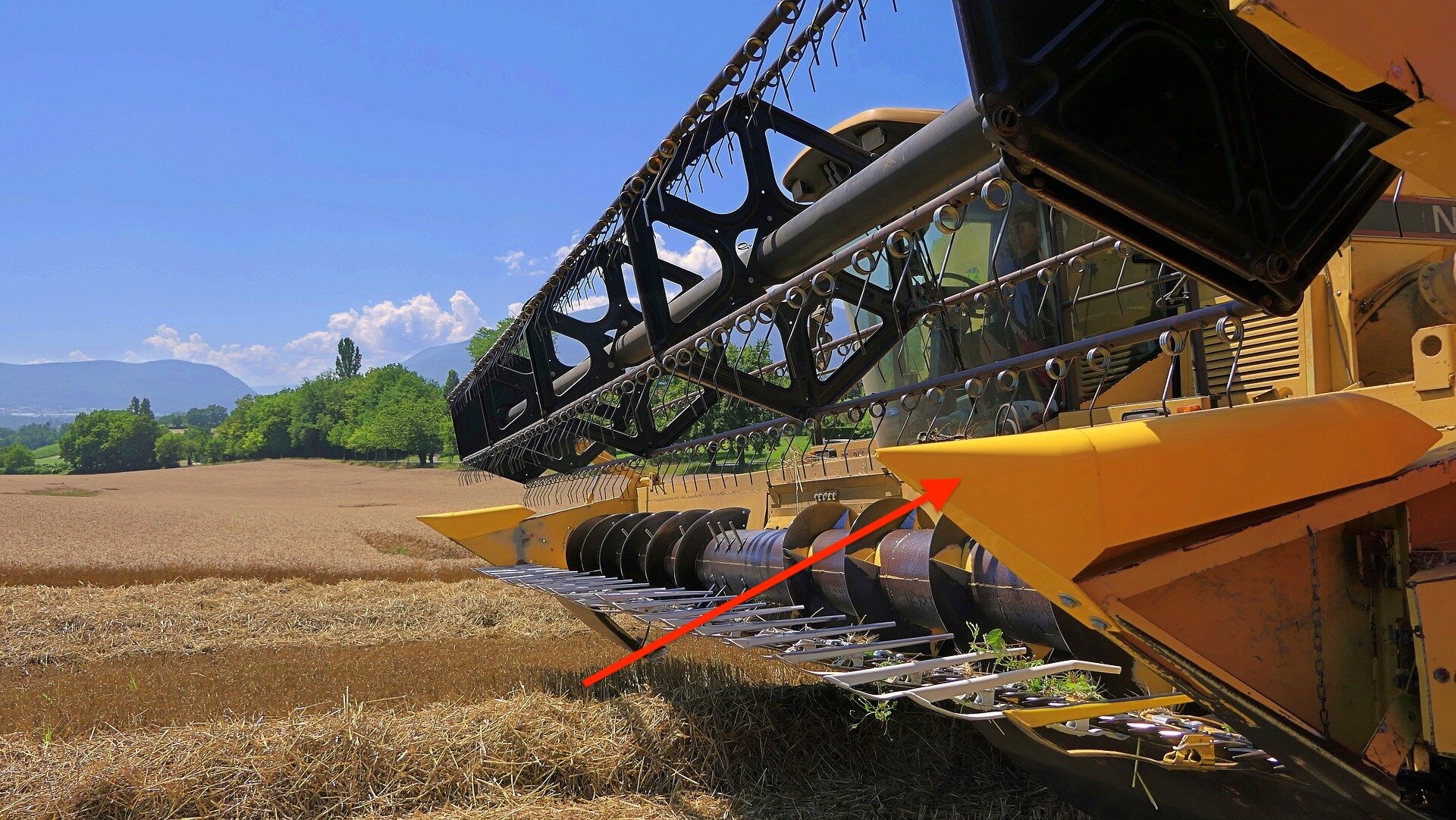

Zdjęcie przedstawia zbliżenie na heder kombajnu zbożowego. Czerwoną strzałką zaznaczono rozdzielacz łanu. Umiejscowiony jest po zewnętrznej stronie hedera. Ma kształt trójkąta z wierzchołkiem skierowanym do przodu.

element zespołu żniwnego kombajnu zbożowego, mocowany po zewnętrznych stronach zespołu, odpowiada za oddzielanie zbieranych roślin od pozostających na polu, szczególnie pochylonych na obszar prowadzonych żniw

Proces technologiczny zbioru zbóżD8ap4orq7Proces technologiczny zbioru zbóż

RuUvOJnU2mXIb

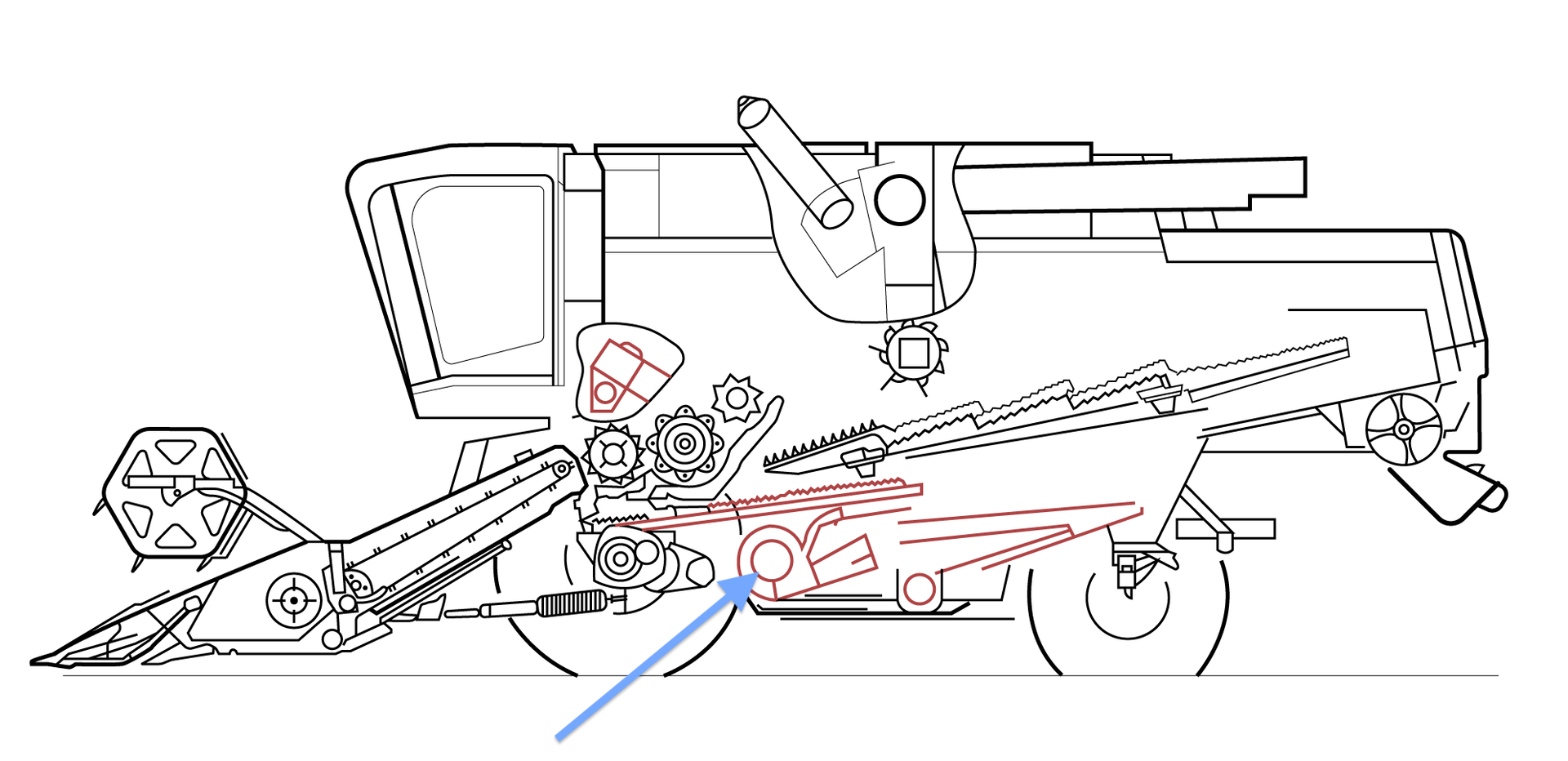

Grafika przedstawia schemat budowy kombajnu zbożowego. Kolorem czerwonym zaznaczono zespół czyszczący. Niebieską strzałką wskazany został jeden z elementów budowy zespołu młócącego – wentylator. Znajduje się on na początku zespołu czyszczącego, poniżej. Generowany przez niego strumień powietrza obejmuje sita: górne, dolne oraz kłosowe.

element zespołu czyszczącego kombajnu zbożowego, wytwarza strumień powietrza, który przechodzi przez masę zbożową i wydmuchuje poza kombajn lekkie zanieczyszczenia

Proces technologiczny zbioru zbóżD8ap4orq7Proces technologiczny zbioru zbóż

R83zlDFEMhZ41

Grafika przedstawia schemat budowy kombajnu zbożowego. Kolorem czerwonym zaznaczono zespół czyszczący. Zespół ten jest umieszczony poniżej zespołu młócącego i wytrząsaczy. Głównymi elementami zespołu czyszczącego są: podsiewacz, wentylator, kosze sitowe, podajniki ziarnowy oraz kłosowy.

zespół kombajnu żniwnego odpowiadający za oczyszczenie wymłóconego ziarna, zadania wykonywanego w tradycyjnym rolnictwie w wialniach, zespół ten składa się z podsiewacza, koszów sitowych, wentylatora oraz podajników kłosowego i ziarnowego

Budowa kombajnu zbożowegoD15Z0eBiDBudowa kombajnu zbożowego

R14jUDXXL7cSQ

Grafika przedstawia schemat budowy kombajnu zbożowego. Kolorem zielonym zaznaczono zespół młócący. Zespół ten jest umieszczony między zespołem żniwnym a wytrząsaczami. Głównymi elementami zespołu młócącego są bęben młócący oraz klepisko.

zespół kombajnu żniwnego, zwany potocznie młocarnią, zminiaturyzowany i umieszczony wewnątrz kombajnu rolniczego; ma on za zadanie oddzielanie ściętych kłosów od ziaren i plew, składa się z wirującego bębna oraz ażurowego klepiska

Budowa kombajnu zbożowegoD15Z0eBiDBudowa kombajnu zbożowego

RW5pIayWq39cf

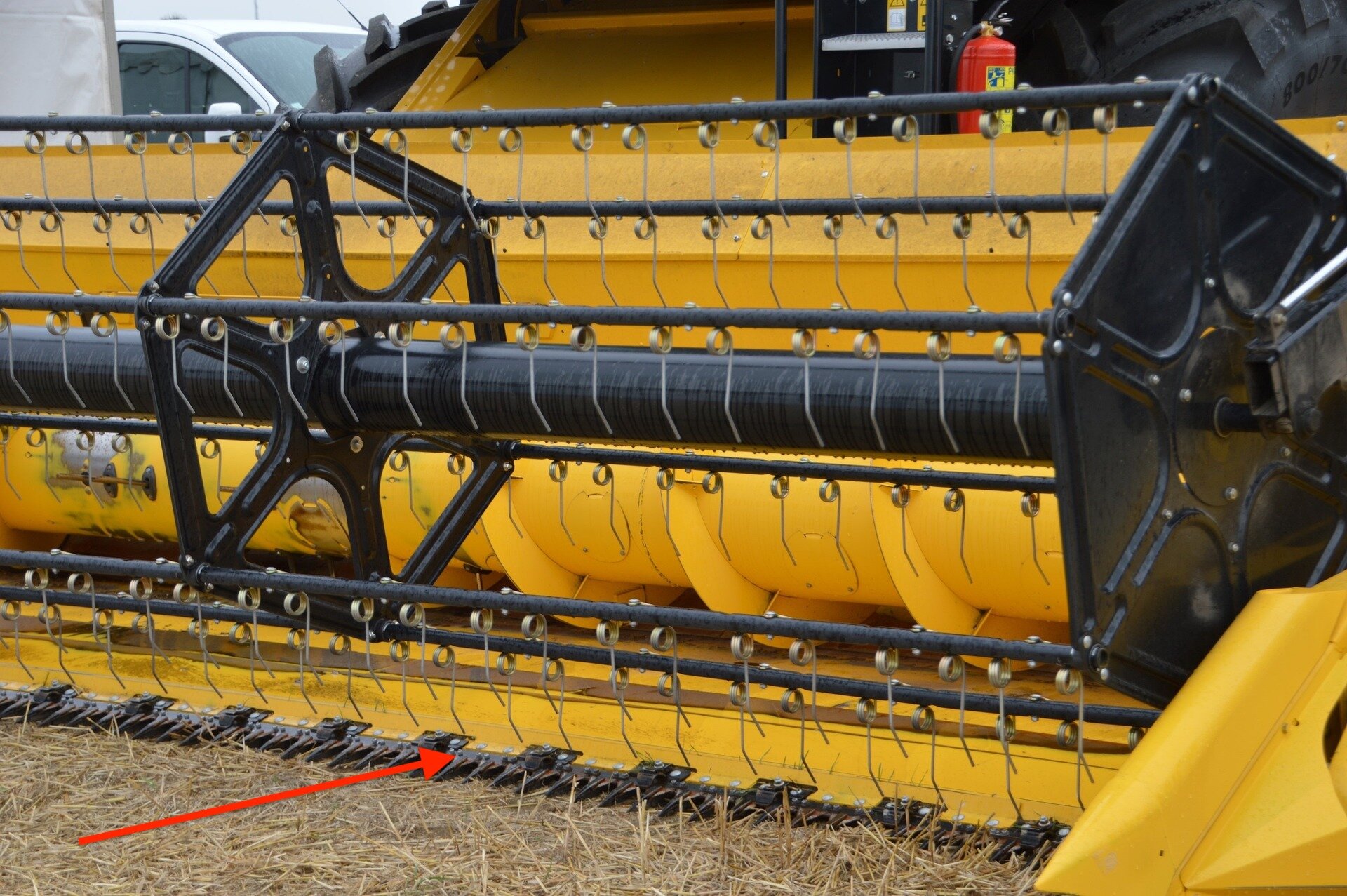

Zdjęcie przedstawia zbliżenie na heder kombajnu zbożowego. Czerwoną strzałką zaznaczono zespół tnący. Składa się on z nieruchomej belki z przymocowaną do niej ruchomą listwą nożową, wyposażoną w ostre nożyki. Do belki palcowej przymocowane są również palce zespołu tnącego. Mają podłużny kształt, zwężający się ku przodowi.

podzespół w kombajnie żniwnym należący do zespołu żniwnego, zbudowany z trójkątnych nożyków równoramiennych o bocznych ostrzach mocowanych na listwie, która porusza się ruchem posuwisto‑zwrotnym

Budowa kombajnu zbożowegoD15Z0eBiDBudowa kombajnu zbożowego

RIcyDSrFuwz8P

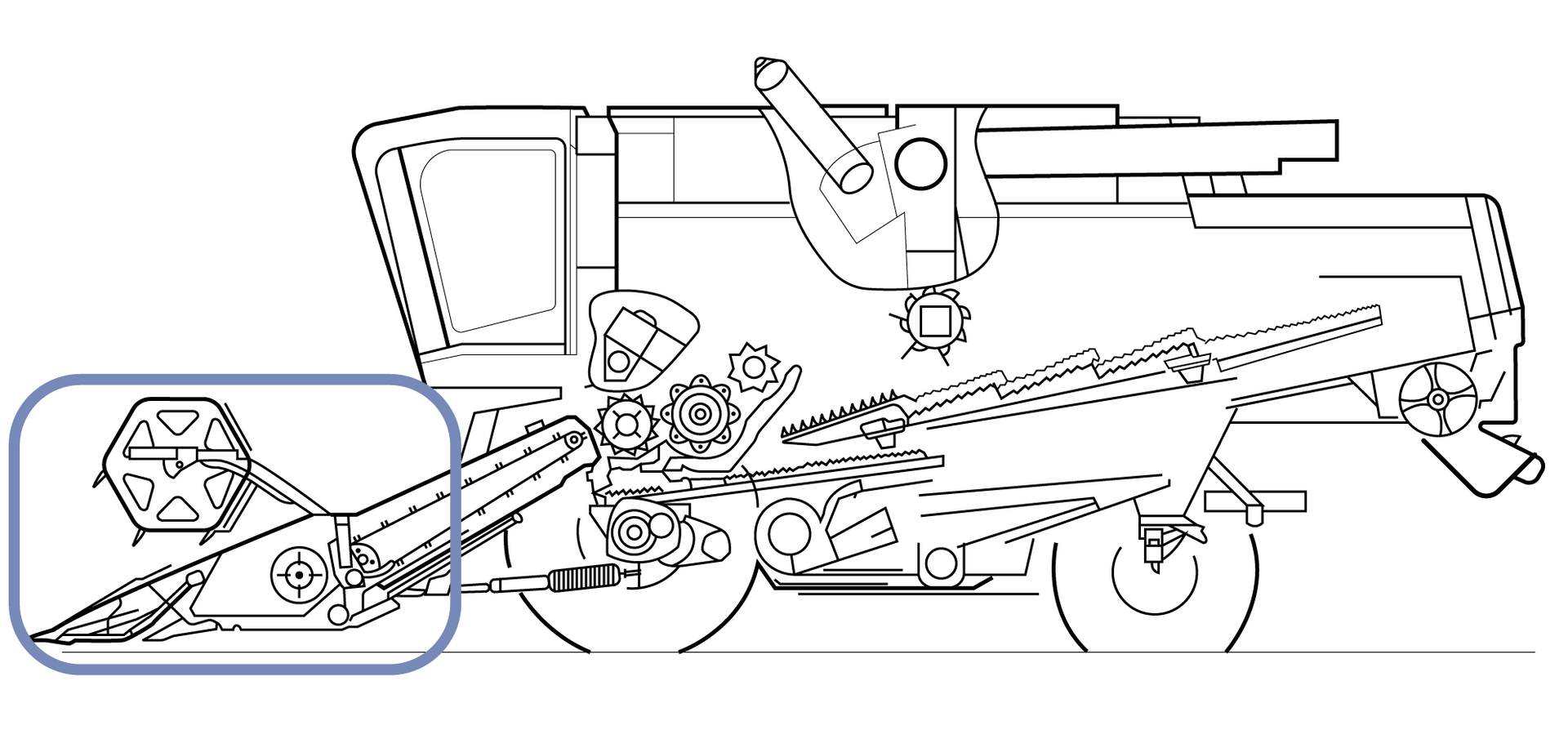

Grafika przedstawia schemat budowy kombajnu zbożowego. Zaznaczono na nim zespół żniwny. Zespół ten jest umieszczony na samym początku maszyny roboczej. Głównymi elementami zespołu czyszczącego są: zespół tnący, podajnik ślimakowo‑palcowy i podajnik pochyły.

zespół kombajnu żniwnego umieszczony na zewnątrz, którego zadaniem jest cięcie zboża i przenoszenie w głąb maszyny; zastępuje on pracę ścinania kłosów za pomocą sierpa; składa się rozdzielaczy łanu, nagarniacza, zespołu tnącego, podajnika ślimakowo‑palcowego i przenośnika pochyłego

Budowa kombajnu zbożowegoD15Z0eBiDBudowa kombajnu zbożowego

RlzHOat9TjrHU

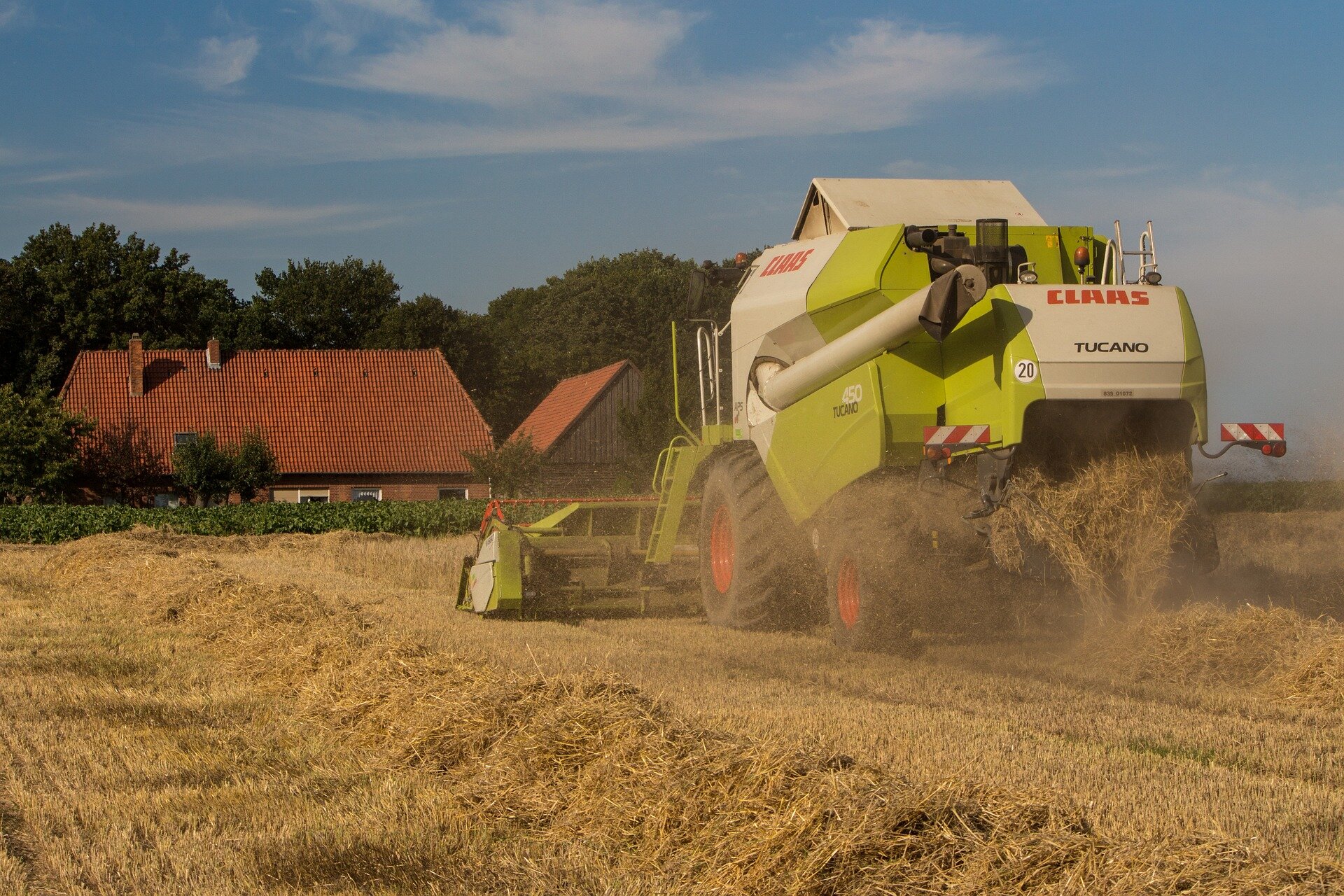

Zdjęcie przedstawia kombajn zbożowy pracujący na polu. Z przodu maszyny przyczepiony jest heder, który odpowiada za ścinanie zboża. Zanieczyszczenia i kawałki słomy są wydmuchiwane poza maszynę w tylnej jej części.

kłosy, ziarno poślednie, grubsze plewy pozostałe po wymłóceniu zboża

Przygotowanie kombajnu zbożowego do pracy oraz regulacja parametrów roboczychDbgZp8DBAPrzygotowanie kombajnu zbożowego do pracy oraz regulacja parametrów roboczych

R14zcOewpnZwz

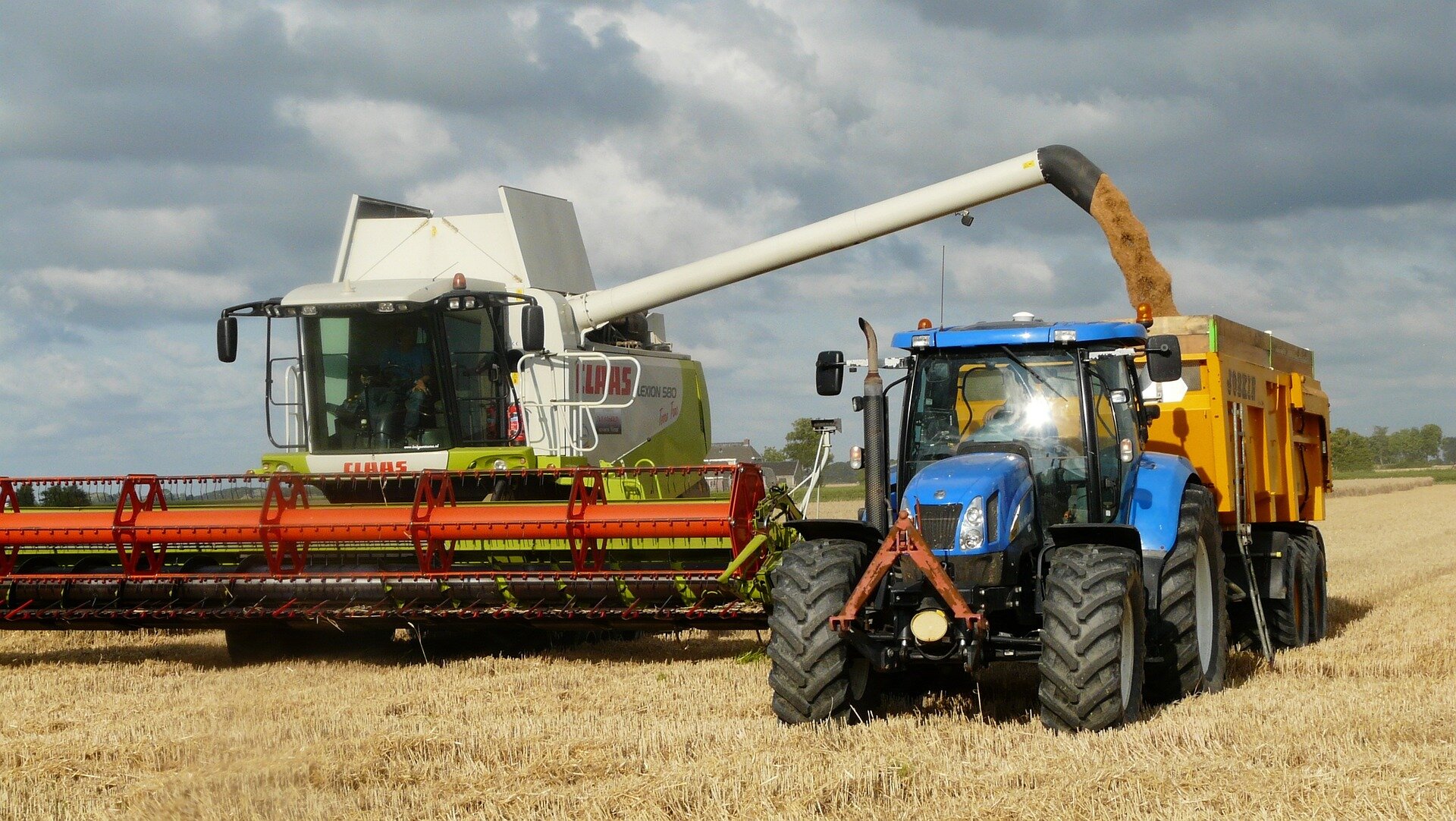

Zdjęcie przedstawia znajdujący się na polu kombajn zbożowy, obok którego stoi traktor z przyczepą. Do górnej części kombajnu, w której znajduje się zbiornik ziarna, przyczepiony został transporter w postaci długiej rury. Wylot ustawiony jest powyżej przyczepy traktora. Za pomocą transportera zbiornik kombajnu zbożowego jest opróżniany z ziarna.

zbiór zbóż i innych roślin uprawianych na nasiona (rzepak, rzepik, groch, bobik, kukurydza), wykonywany różnymi metodami w zależności od sposobu dojrzewania nasion oraz wyposażenia gospodarstwa w maszyny; może być wieloetapowy, dwuetapowy i jednoetapowy. Zbiór wieloetapowy polega na koszeniu zboża kosiarkami lub wiązałkami i formowaniu snopów, ustawianiu ich w kopy w celu przeschnięcia i transporcie do miejsca przechowywania i omłotu. Zbiór dwuetapowy polega na koszeniu kosiarkami na pokos głównie roślin nierówno dojrzewających i omłot kombajnem po okresie przesychania. Zbiór jednoetapowy jest wykonywany kombajnem zbożowym, który kosi i młóci zbierane rośliny w fazie dojrzałej.
