Prepare the magnifying glass and 2‑3 plans of cities of your choice.

Using the magnifying glass observe how the size of the imageimageimage changes depending on the distance between the magnifying glass and the object.

R19o7ykpuCRVL1

Na rysunku znajduje się lupa i widziany przez nią ołówek w wymiarach rzeczywistych.

R1WHdlqcbcpr31

Na rysunku znajduje się lupa i widziany przez nią powiększony obraz ołówka.

RKApBB1PkiqVs1

Na rysunku znajduje się lupa i widziany przez nią pomniejszony obraz ołówka.

Think about what kind of mathematic device we can use to write down that the actual dimensions of an object were enlarged or reduced? How to write down that while observing the object through the magnifying glass it seems 3 times smaller? Or 3 times bigger?

It turns out that in order to describe how many times the object has been enlarged or reduced, we can use the scale. For example, the phrase: scalescalescale $1:2$ means that the line segment in the drawing the length is two times shorter than in reality. The phrase $2:1$ means that the line segment in the drawing has the length which is two times longer than in reality. The line segment presented in the scale $1:1$ has the actual length.

Look at the city plans prepared for the class. What do you think is the meaning of the phrases with the word ‘scale’scalescale’, e.g. ‘scale $1:1000$’?

Check your assumptions by using the computer. Draw the conclusions and compare them with the following conclusions.

Draw the rectangle whose dimensions are 3 cm x 6 cm. Give the lengths of the sides and draw this rectangle in the following scales:

a) $1:1$
b) $3:1$
c) $1:3$

Open the applet. Present triangles in a given scale.

RZC4lj8lJEW4t1

Aplet geogebry: Trójkąt w skali. Poniżej znajduje się galeria ilustracji stanowiących alternatywę dla apletu.

Aplet geogebry: Trójkąt w skali. Poniżej znajduje się galeria ilustracji stanowiących alternatywę dla apletu.

Zasób interaktywny dostępny pod adresem https://zpe.gov.pl/a/Dsdclw1k

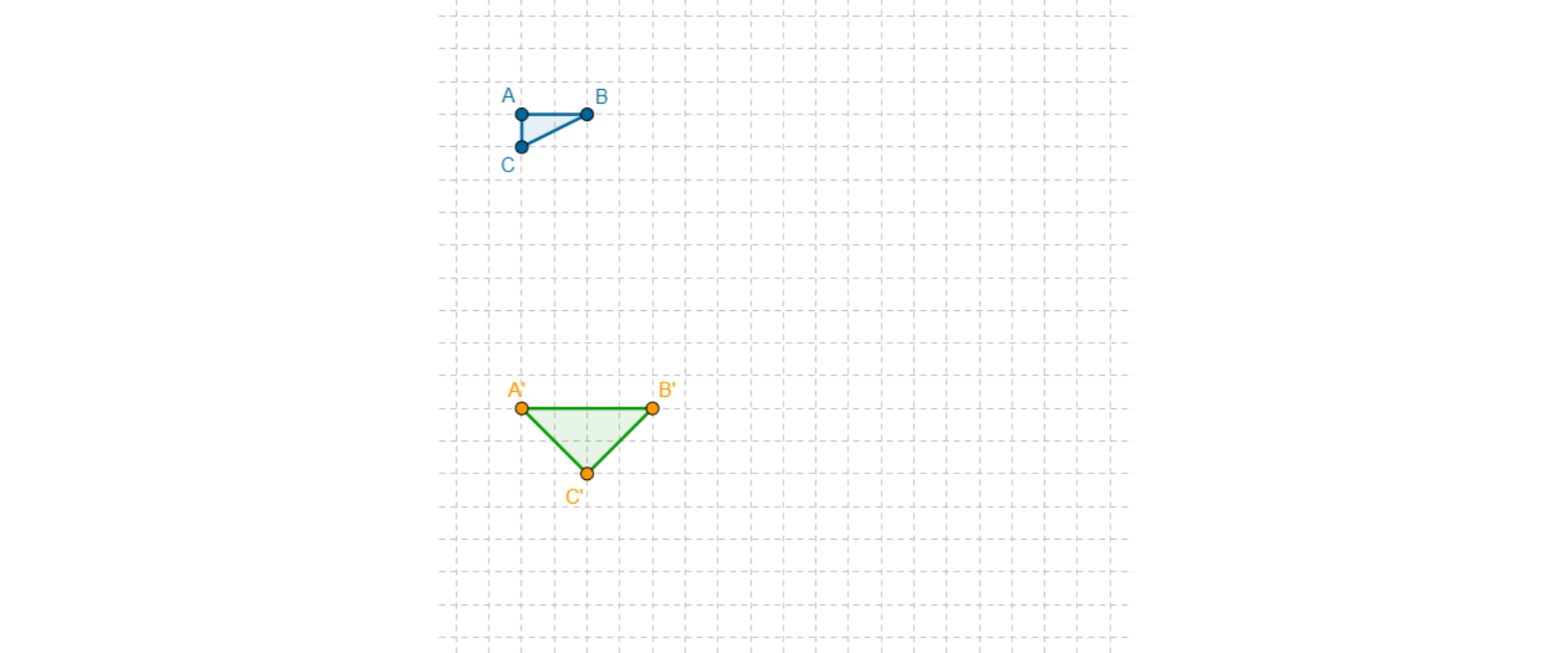

R1EXzEF5g365Y1

Na rysunku przedstawiony jest trójkąt ABC oraz trójkąt A prim B prim C prim. Trójkąt A prim B prim C prim należy przekształcić tak, aby był obrazem trójkąta ABC w podanej w zadaniu skali.

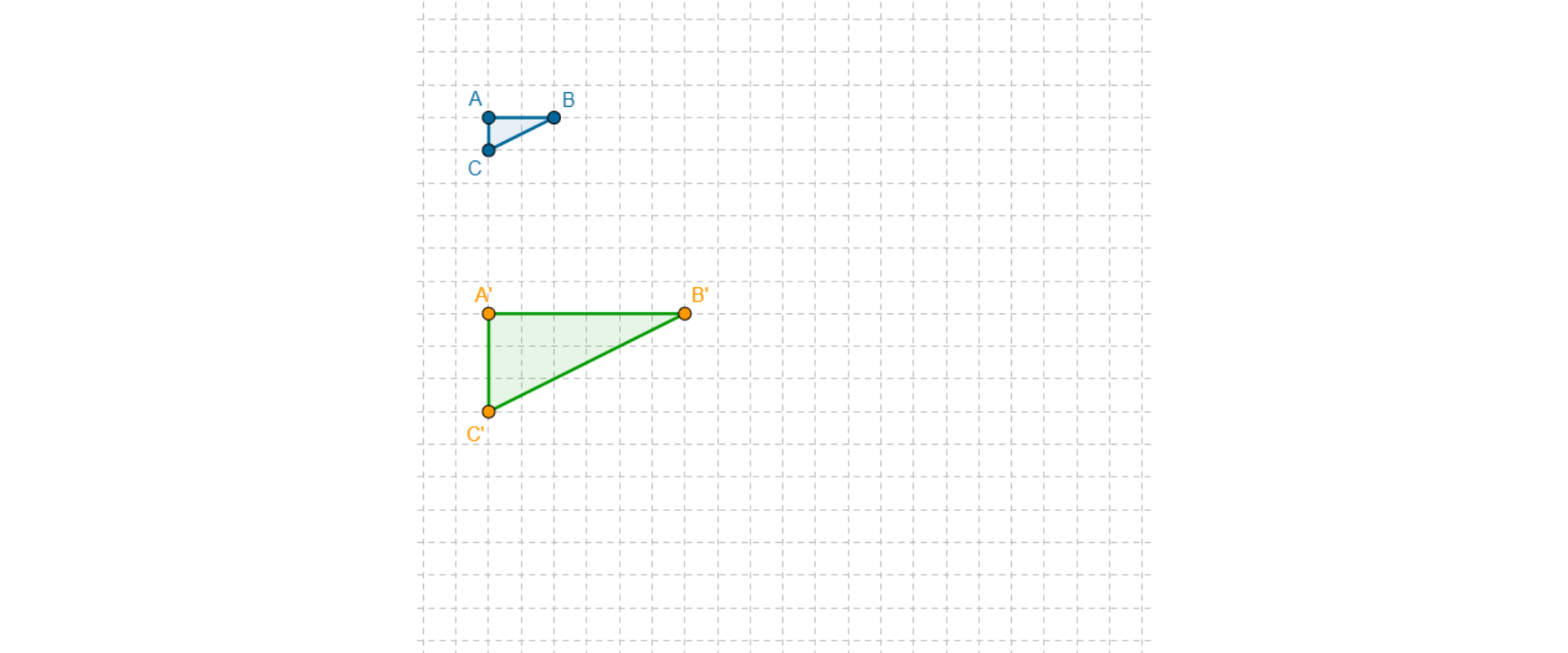

R1NBETfU3LeDf1

Na rysunku przedstawiony jest trójkąt ABC oraz trójkąt A prim B prim C prim. Trójkąt A prim B prim C prim jest obrazem trójkąta ABC w podanej w zadaniu skali trzy do jednego, czyli każdy z boków trójkąta A prim B prim C prim jest 3 razy dłuższy od odpowiadającemu mu boku w trójkącie ABC.

Open the applet. Give the scalescalescale in which each figure has been drawn.

RU0Ha1DXQKiuo1

Aplet geogebry: Figury w skali. Poniżej znajduje się galeria ilustracji stanowiących alternatywę dla apletu.

Aplet geogebry: Figury w skali. Poniżej znajduje się galeria ilustracji stanowiących alternatywę dla apletu.

Zasób interaktywny dostępny pod adresem https://zpe.gov.pl/a/Dsdclw1k

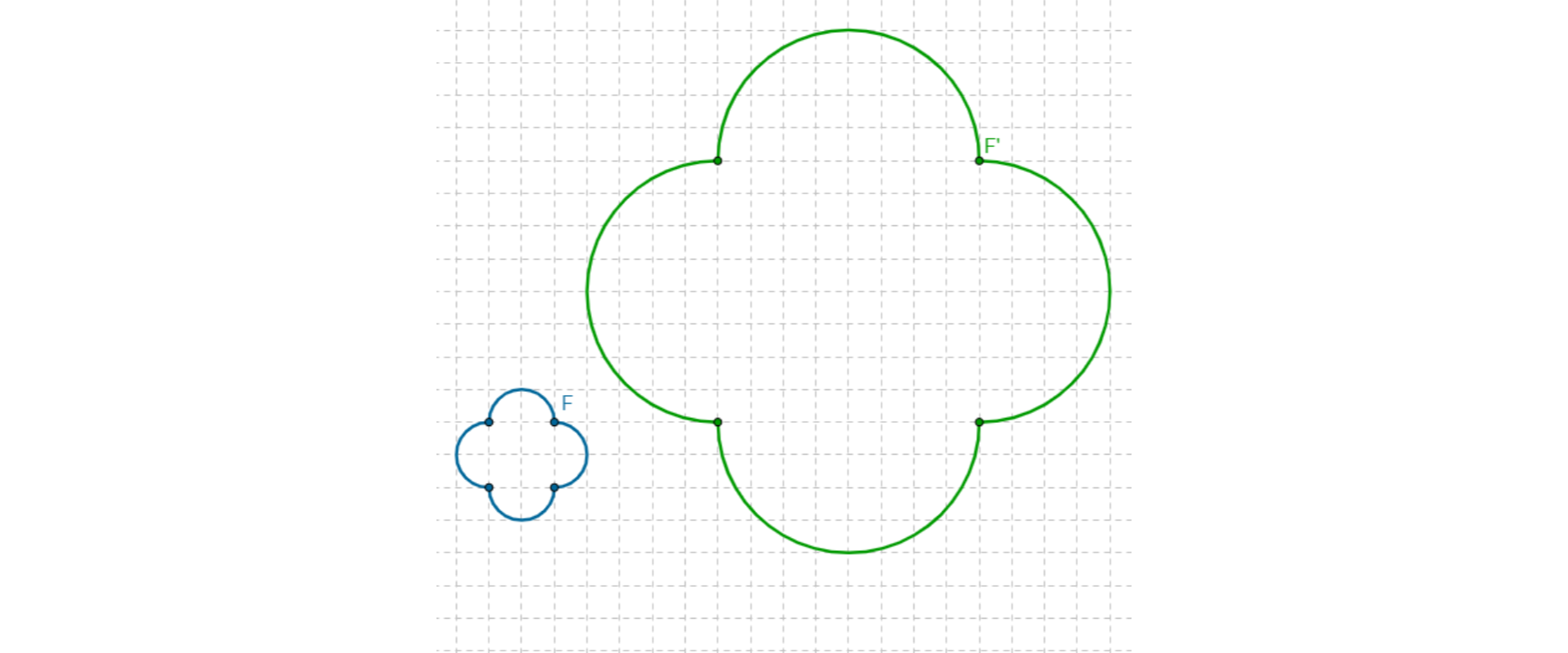

RXV6OfybmAVaP1

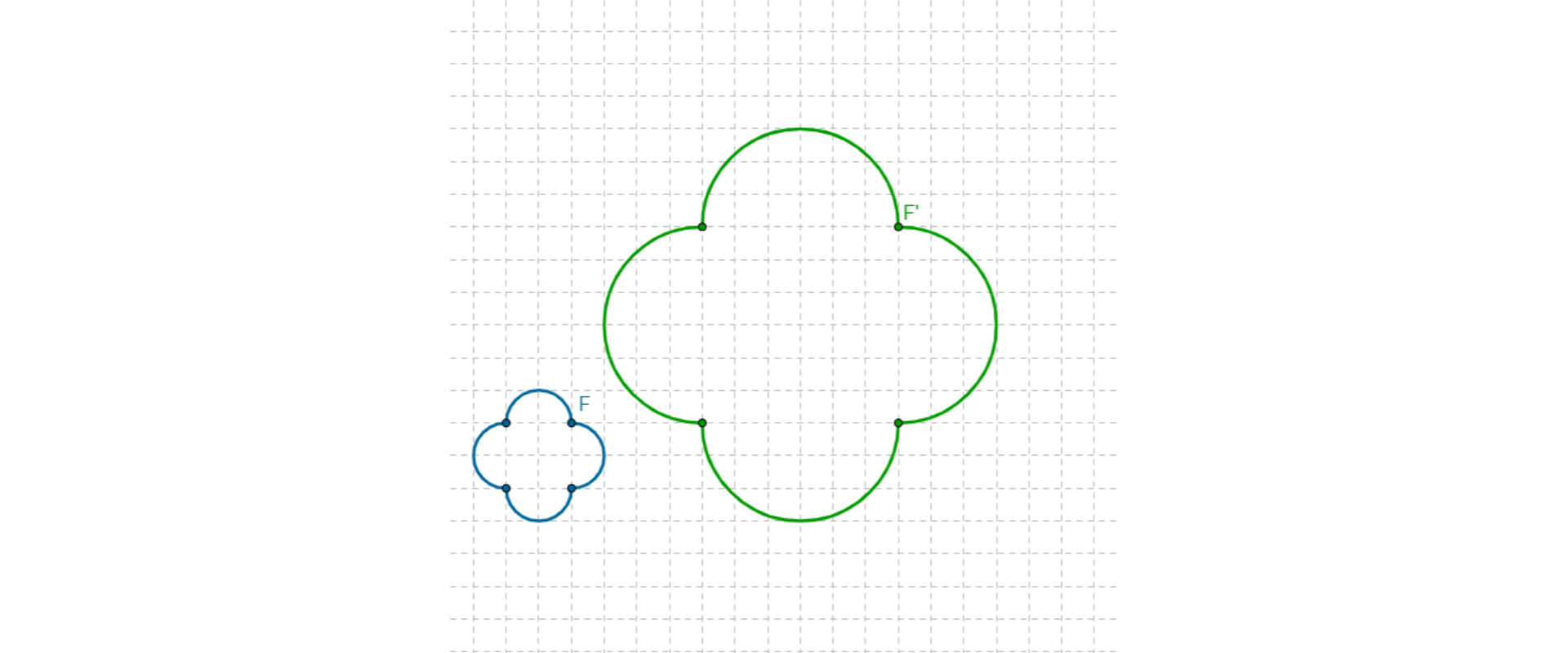

Rysunek przedstawia dwie figury w skali. Każda z figur przypomina czterolistną koniczyną zbudowaną z czterech półokręgów. Figura F prim jest obrazem figury F w skali cztery do jednego.

R1DbBBFLzge3v1

Rysunek przedstawia dwie figury w skali. Każda z figur przypomina czterolistną koniczyną zbudowaną z czterech półokręgów. Figura F prim jest obrazem figury F w skali trzy do jednego.

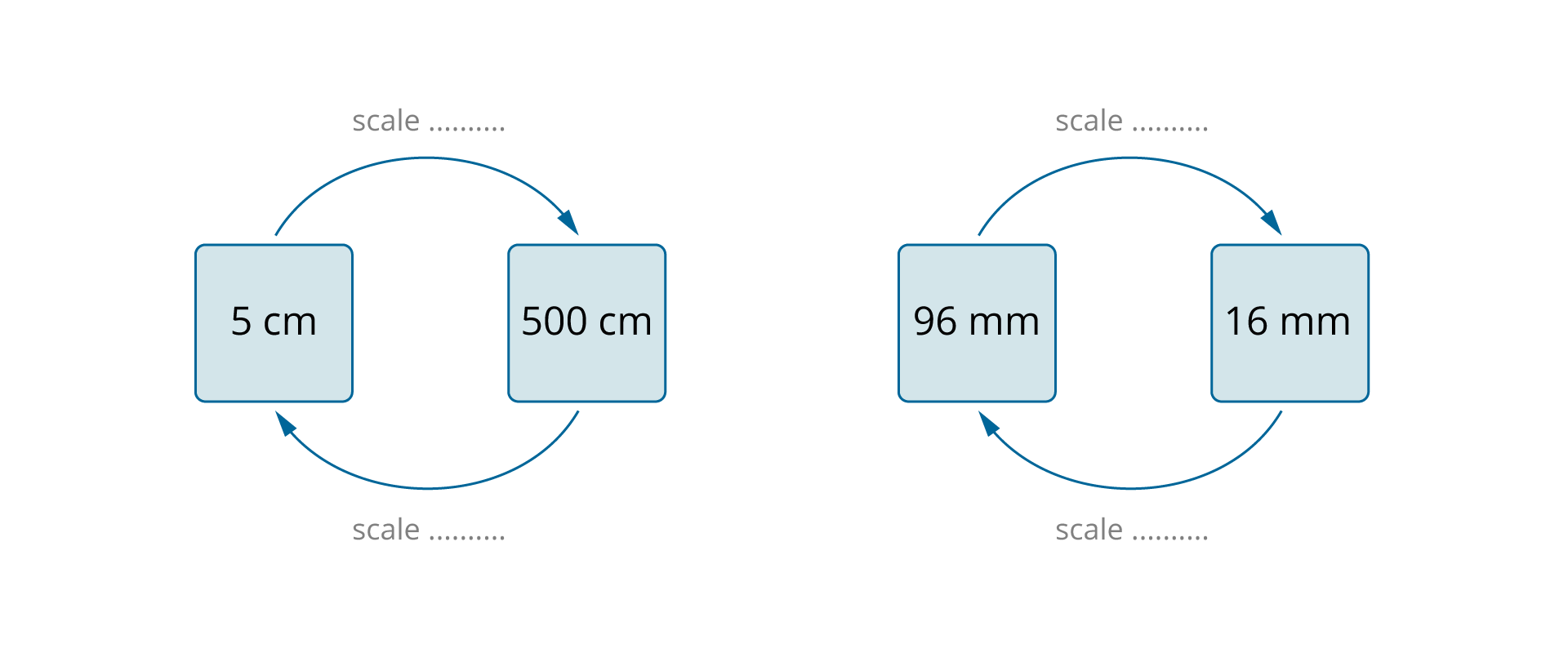

Fill in the graphs by giving appropriate scales.

R7eVIcsrIyX0X1

Na rysunku znajdują się dwa grafy. W grafie po lewej stronie narysowane są 2 pola zawierające wartości 5 cm oraz 500 cm. Górą strzałka jest skierowana od 50 cm do 500 cm, natomiast dołem strzałka jest skierowana w przeciwnym kierunku. Nad każdą strzałka znajduje się napis scale ... . W grafie po prawej stronie narysowane są 2 pola zawierające wartości 96 mm oraz 16 mmm. Górą strzałka jest skierowana od 96 mm do 16 mm, natomiast dołem strzałka jest skierowana w przeciwnym kierunku. Nad każdą strzałka znajduje się napis scale ... .

Calculate the actual height of the tree which has the height of 6 cm in the picture made in the scalescalescale $1:100$. The result should be expressed in metres.

An extra task:

Calculate how many metres of fence is necessary to enclose a rectangular building plot which has the dimensions
8 cm x 7 cm 5 mm on a planplanplan in the scale $1:2000$. Allow for the fact that the entrance gate has the actual width of 2 m 30 cm.

Draw the ABCD square whose side is 6 cm. What is the length of the side of this square drawn in the scalescalescale $1:2$? Make an appropriate drawing.

In an album with photographs of animals there are photos presenting:

a) a snail in the scale $1:1$,
b) a horse in the scale $1:30$,
c) a tick in the scale $20:1$.

Decide if the picture is reduced, enlarged or the same. Write down your answer in English.
