How do various mirrormirrormirror surfaces modify a mirror image?
Do the following exercises, think it over and draw conclusions:
Put on a table a smooth piece of aluminium foil. Look at your mirrormirrormirror image. Next, crumple the foil and look at it once again. What have you noticed?
Put a shiny Christmas tree ball at eye level and look at your mirror image. Take now a mat Christmas tree ball and repeat the same. What have you noticed?
Imagine yourself standing at the lake shore on a sunny, windless day. What would you see at the lake surfacesurfacesurface? How will the mirrormirrormirror image change when it starts to be windy?
On a smooth aluminium foil you can see the mirrormirrormirror image of your face. At crumpled foil you do not observe an image anymore.
On a shiny Christmas tree ball you can see your face. On a mat one there is no mirrormirrormirror image.
On a sunny, windless day you can see on the surfacesurfacesurface of the lake the mirror image of its surroundings. On the wrinkled surface there is no mirrormirrormirror image.
The smooth surfaces reflect off light rays at the same angle while on the rough surfaces the reflected angles are different from incident angles. It is called diffusion of light.
Zastanów się i podaj przykłady, gdzie w codziennym życiu można spotkać powierzchnie gładkie odbijające promienie świetlne pod tym samym kątem, a gdzie powierzchnie chropowate odbijające promienie pod różnymi kątami?
Zastanów się i podaj przykłady, gdzie w codziennym życiu można spotkać powierzchnie gładkie odbijające promienie świetlne pod tym samym kątem, a gdzie powierzchnie chropowate odbijające promienie pod różnymi kątami?
Construct a diagram with incident and reflected light rays on a smooth surfacesmooth surfacesmooth surface and a rough surfacerough surfacerough surface. Apply the law of light reflexion.
Hint:
You should draw a normalnormalnormal at every point of incidence.

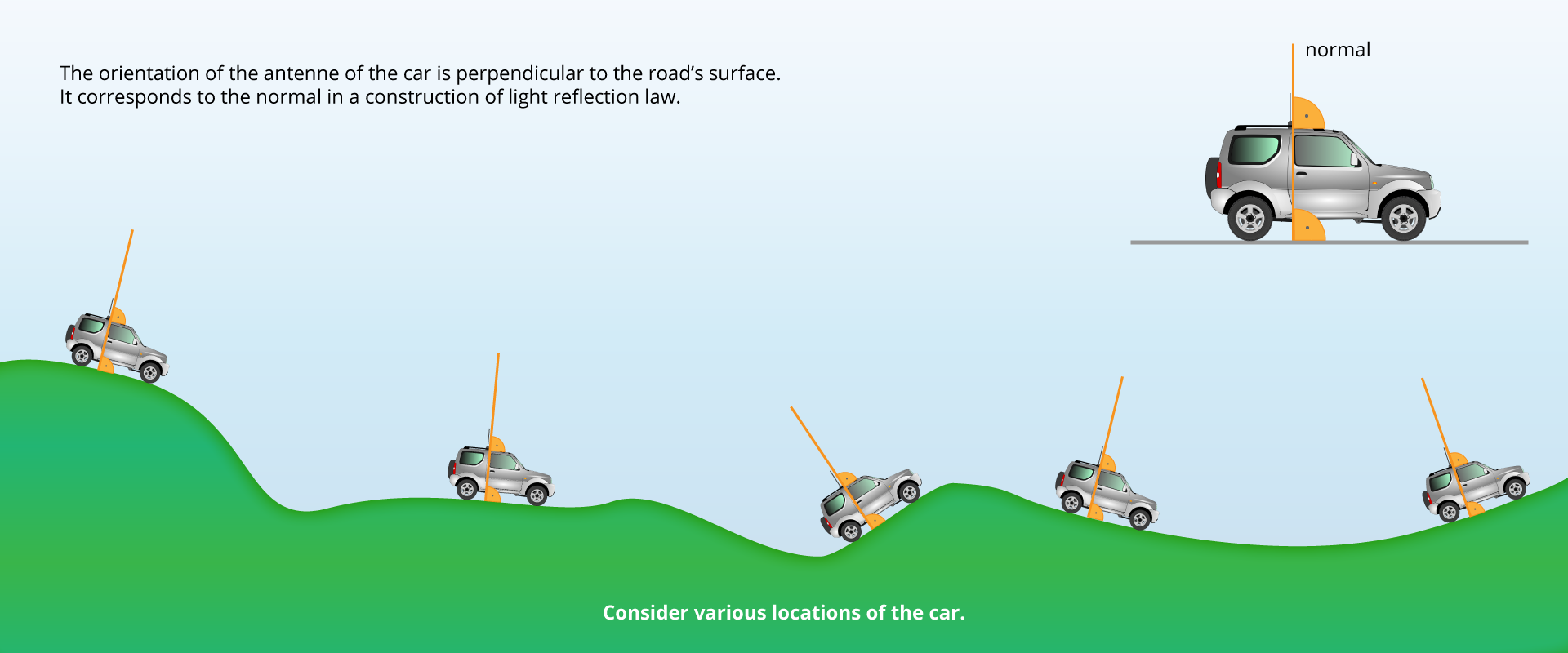

If you have some doubts how to do it, look at the picture below.
RC6GY2gnMHAYB1
Rysunek przedstawia samochody w różnych położeniach, w zależności od stopnia nachylenia powierzchni drogi. Antena na dachu samochodu odpowiada normalnej i jest prostopadła do podłoża.
Source: GroMar, licencja: CC BY 3.0.
Ri3zxbxjGpkH6
Ilustracja interaktywna przedstawia dwa rysunki. Po lewej narysowana jest równoległa wiązka promieni świetlnych padających na gładką powierzchnię oraz wiązka promieni odbitych, które pozostają względem siebie równoległe. Rysunek po prawej przedstawia bieg promieni świetlnych padających na powierzchnię chropowatą. Promienie odbite są skierowane pod różnymi kątami względem siebie. Na ilustracji widoczne są numery, a na nich podpisy. 1. incident ray {audio}, 2. angle of incidence {audio}, 3. normal {audio}, 4. angle of reflection{audio}, 5. reflected ray {audio}, 6. smooth surface {audio}, 7. rough surface {audio}.
Ilustracja interaktywna przedstawia dwa rysunki. Po lewej narysowana jest równoległa wiązka promieni świetlnych padających na gładką powierzchnię oraz wiązka promieni odbitych, które pozostają względem siebie równoległe. Rysunek po prawej przedstawia bieg promieni świetlnych padających na powierzchnię chropowatą. Promienie odbite są skierowane pod różnymi kątami względem siebie. Na ilustracji widoczne są numery, a na nich podpisy. 1. incident ray {audio}, 2. angle of incidence {audio}, 3. normal {audio}, 4. angle of reflection{audio}, 5. reflected ray {audio}, 6. smooth surface {audio}, 7. rough surface {audio}.
If the incident rays are parallel and they strike a smooth surfacesmooth surfacesmooth surface they are reflected and all reflected rays remain parallel. This type of reflectionreflectionreflection is called specular reflectionspecular reflectionspecular reflection. Example: reflection on a plain mirrormirrormirror.
If the parallel incident rays are reflected off of a rough surfacerough surfacerough surface then the reflected rays travel with a different orientation. This type of reflection is called a diffuse reflectiondiffuse reflectiondiffuse reflection or diffusion of light. Example: reflectionreflectionreflection off of a building wall.
Exercises
RCmKIoCOKWKpo
Exercise 3
Wersja alternatywna ćwiczenia: Determine which sentences are true. Możliwe odpowiedzi: 1. A beam of light falling on a plane mirror at a certain angle reflects at a smaller angle than the angle of incidence., 2. A light coloured and smooth surface better reflects light than a dark and dull surface., 3. To make the wall better reflect the light, it should be painted white., 4. Light can pass through any material.
Wersja alternatywna ćwiczenia: Determine which sentences are true. Możliwe odpowiedzi: 1. A beam of light falling on a plane mirror at a certain angle reflects at a smaller angle than the angle of incidence., 2. A light coloured and smooth surface better reflects light than a dark and dull surface., 3. To make the wall better reflect the light, it should be painted white., 4. Light can pass through any material.
Determine which sentences are true.
A beam of light falling on a plane mirror at a certain angle reflects at a smaller angle than the angle of incidence.
A light coloured and smooth surface better reflects light than a dark and dull surface.
To make the wall better reflect the light, it should be painted white.
Light can pass through any material.
zadanie
Source: GroMar, licencja: CC BY 3.0.
Exercise 4
Search in the available sources and explain why photographers use umbrellas during a photo session.
Umbrellas are used by photographers to soften the effect of flash. To provide proper lighting to the subject and the surroundings, flash lights are used. An external flash is very bright and causes harsh shadows. The use of an umbrella diffuses the light and makes it more natural and softens the harsh shadows of the objects.
Exercise 5
Explain in English how the light is reflected off smooth and rough surfaces. Give some examples.
R1Nbkk7fPd7Az
Exercise 6
Wersja alternatywna ćwiczenia: Indicate which pairs of expressions or words are translated correctly. Możliwe odpowiedzi: 1. rozproszony - diffuse, 2. odbicie zwierciadlane - specular reflection, 3. rozpraszanie światła - light diffusion, 4. mirror - zwierciadło, 5. powierzchnia gładka - rough surface, 6. powierzchnia chropowata - smooth surface
Wersja alternatywna ćwiczenia: Indicate which pairs of expressions or words are translated correctly. Możliwe odpowiedzi: 1. rozproszony - diffuse, 2. odbicie zwierciadlane - specular reflection, 3. rozpraszanie światła - light diffusion, 4. mirror - zwierciadło, 5. powierzchnia gładka - rough surface, 6. powierzchnia chropowata - smooth surface
Indicate which pairs of expressions or words are translated correctly.
rozproszony - diffuse
odbicie zwierciadlane - specular reflection
rozpraszanie światła - light diffusion
mirror - zwierciadło
powierzchnia gładka - rough surface
powierzchnia chropowata - smooth surface
zadanie
Source: GroMar, licencja: CC BY 3.0.
R1GSNwv9YnJRp1
Interaktywna gra, polegająca na łączeniu wyrazów w pary w ciągu jednej minuty. Czas zaczyna upływać wraz z rozpoczęciem gry. Jeden ruch to odkrywanie najpierw jednej potem drugiej karty z wyrazem. Każdy wyraz jest odczytywany. Kolejny ruch to odkrywanie trzeciej i czwartej karty. W ten sposób odsłuchasz wszystkie wyrazy. Nawigacja z poziomu klawiatury za pomocą strzałek, odsłuchiwanie wyrazów enterem lub spacją. Znajdź wszystkie pary wyrazów.
Interaktywna gra, polegająca na łączeniu wyrazów w pary w ciągu jednej minuty. Czas zaczyna upływać wraz z rozpoczęciem gry. Jeden ruch to odkrywanie najpierw jednej potem drugiej karty z wyrazem. Każdy wyraz jest odczytywany. Kolejny ruch to odkrywanie trzeciej i czwartej karty. W ten sposób odsłuchasz wszystkie wyrazy. Nawigacja z poziomu klawiatury za pomocą strzałek, odsłuchiwanie wyrazów enterem lub spacją. Znajdź wszystkie pary wyrazów.
Match Polish terms with their English equivalents.
rough surface
powierzchnia gładka
odbicie zwierciadlane
powierzchnia chropowata
specular reflection
rozpraszanie światła
diffuse reflection
odbicie rozproszone
smooth surface
light diffusion
Source: Zespół autorski Politechniki Łódzkiej, licencja: CC BY 3.0.
diffuse reflectiondiffuse reflectiondiffuse reflection – im bardziej chropowata powierzchnia, tym silniej światło odbite jest rozproszone, promienie zostają odbite pod różnymi kątami
light diffusionlight diffusionlight diffusion – promienie świetlne padające na dowolną powierzchnię zostają odbite zgodnie z prawem odbicia
