Montaż sieci trakcyjnej
Montaż i eksploatacja sieci zasilających oraz trakcji elektrycznej — Technik elektroenergetyk transportu szynowego
Dobieranie elementów funkcjonalnych sieci
GRA EDUKACYJNA

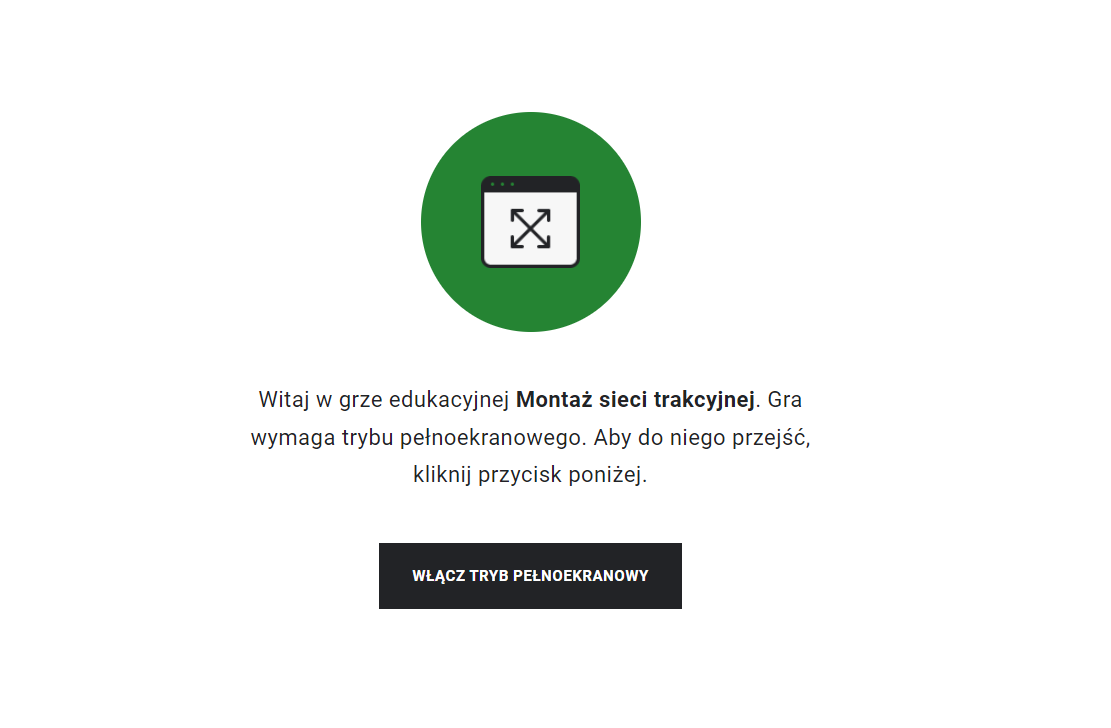

W celu rozpoczęcia gry należy użyć przycisku WŁĄCZ TRYB PEŁNOEKRANOWY.
wcielanie się w rolę

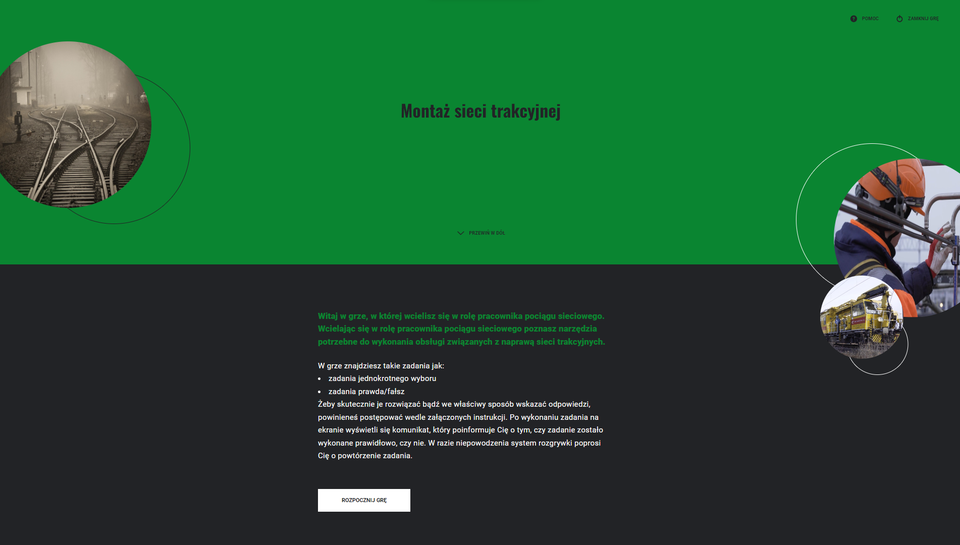

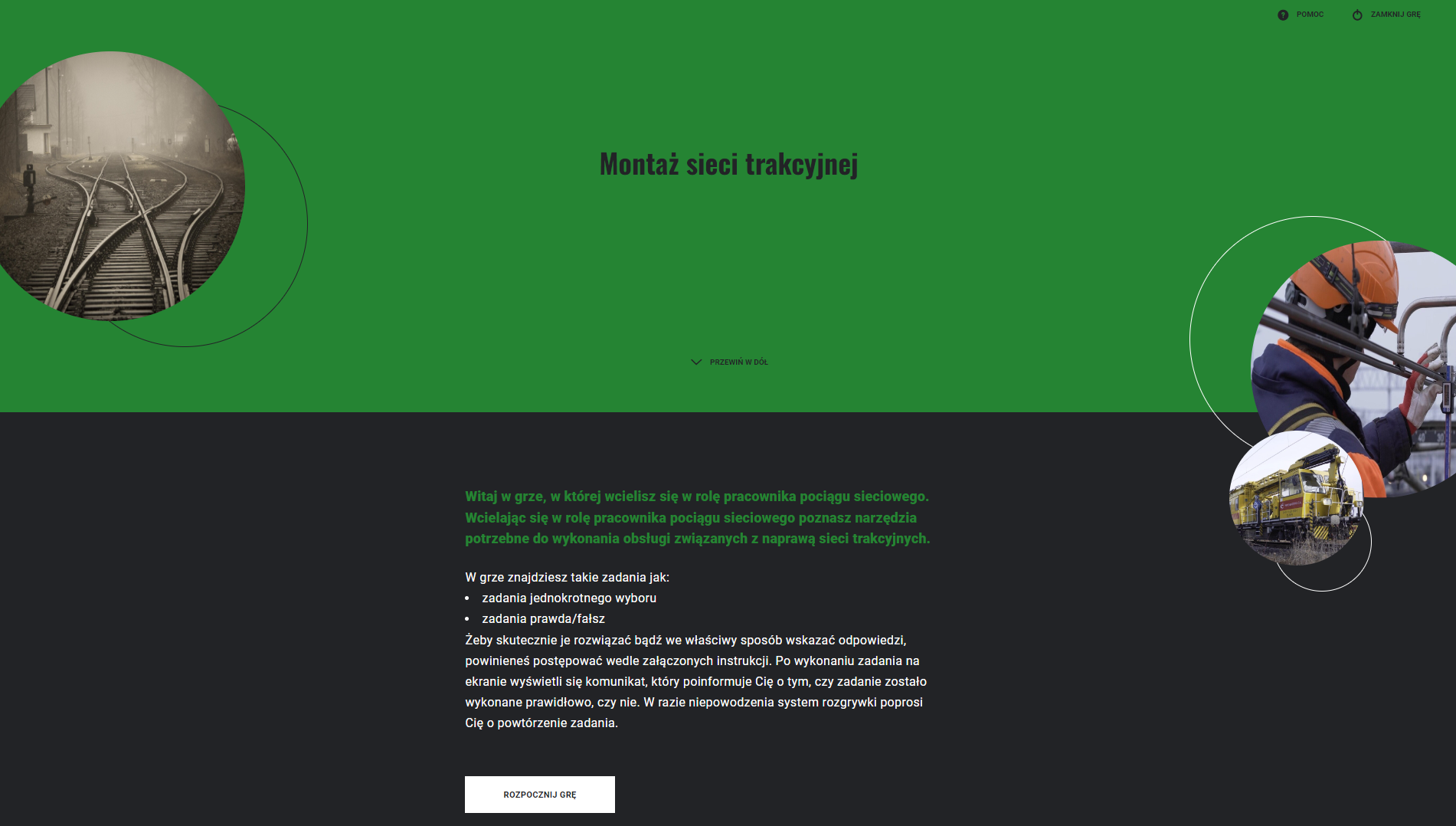

Na pierwszym ekranie znajduje się tytuł gry i informacje wprowadzające (aby zapoznać się z całością tekstu, trzeba przewinąć ekran, używając rolki myszy lub strzałek na klawiaturze) oraz przycisk ROZPOCZNIJ GRĘ. W prawej górnej części ekranu umieszczone są przyciski służące do uruchomienia pomocy oraz zamknięcia gry.
wcielanie się w rolę

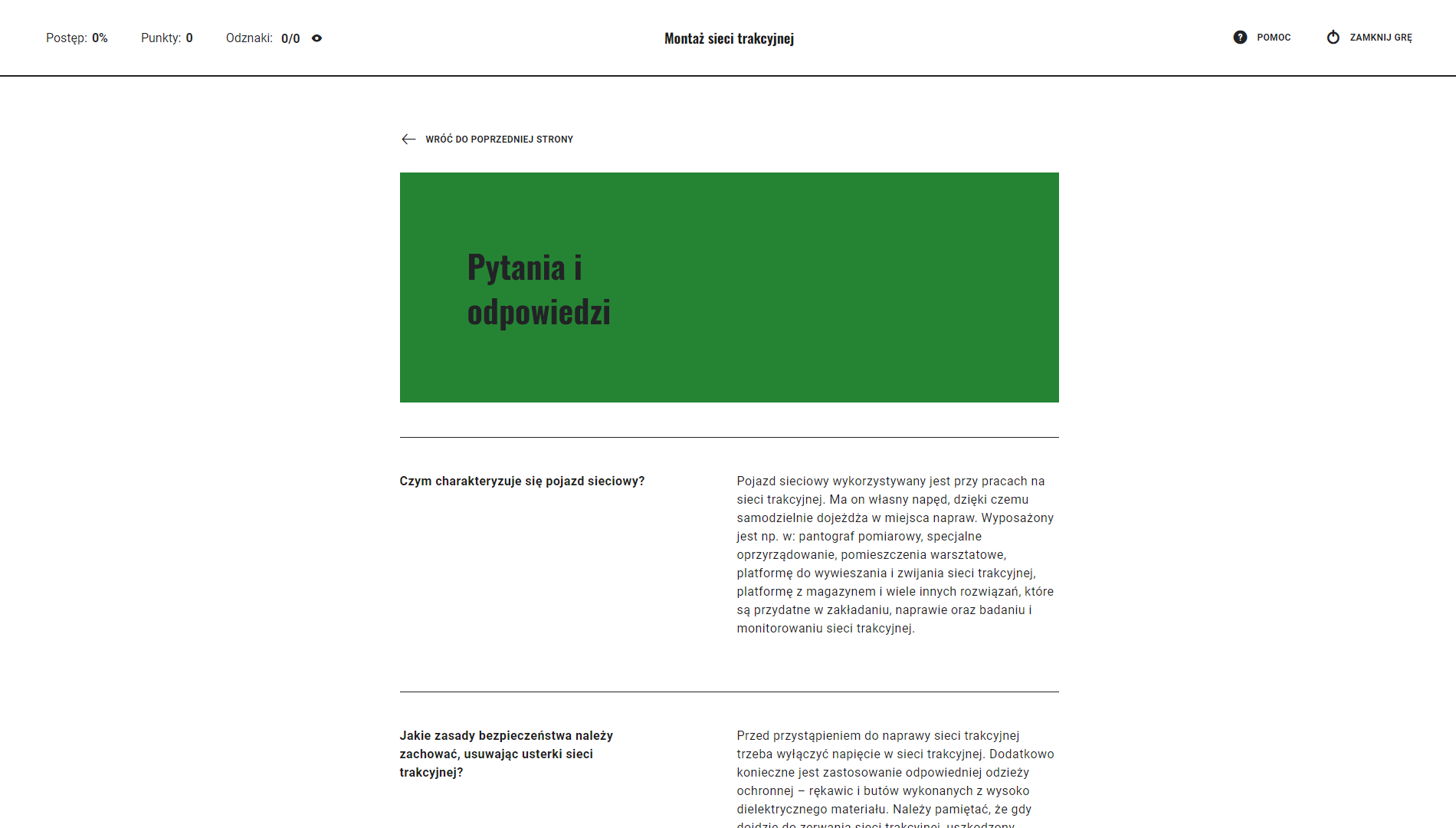

Sekcja Pomoc
zawiera szereg pytań i odpowiedzi związanych z rozgrywką. W celu jej uruchomienia należy kliknąć przycisk POMOC, znajdujący się w prawym górnym rogu ekranu. Aby z niej wyjść, trzeba wcisnąć napis WRÓĆ DO POPRZEDNIEJ STRONY.
wcielanie się w rolę

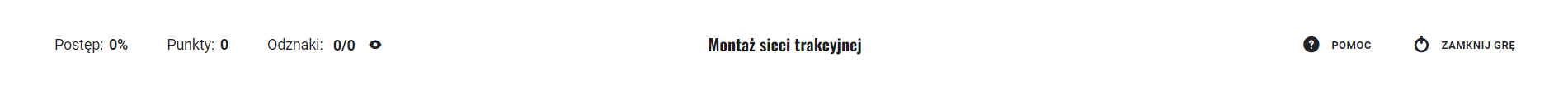

W dowolnym momencie gry można ją przerwać. W tym celu należy użyć przycisku ZAMKNIJ GRĘ lub klawisza ESC.
Zamknij grę

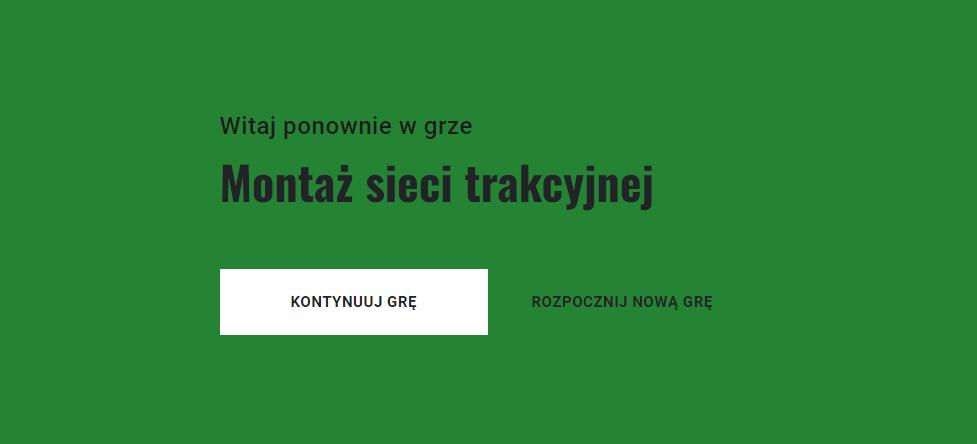

Aby ponownie przystąpić do gry, trzeba wykonać kroki opisane w sekcji Rozpoczęcie gry. W takiej sytuacji na ekranie powitalnym znajdują się przyciski: KONTYNUUJ GRĘ oraz ROZPOCZNIJ NOWĄ GRĘ. Kliknięcie pierwszego poskutkuje powrotem do miejsca, w którym gra została przerwana. To rozwiązanie umożliwia kontynuowanie rozgrywki bez konieczności ponownego odpowiadania na pytania. Aby zacząć grę od początku, należy wybrać opcję ROZPOCZNIJ NOWĄ GRĘ.
wcielanie się w rolępo ponownym uruchomieniu gry

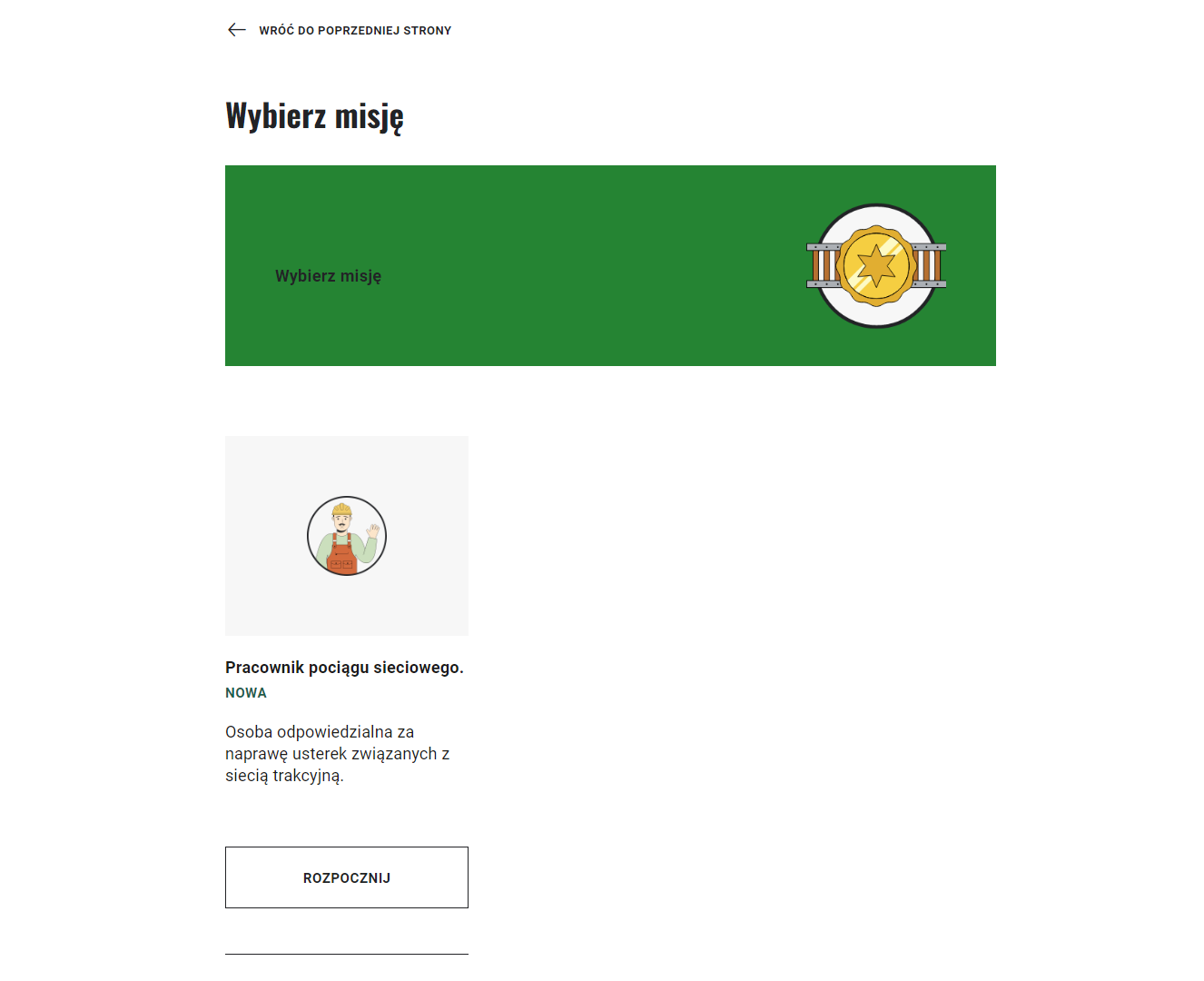

Po zapoznaniu się z ekranem wstępnym należy kliknąć przycisk ROZPOCZNIJ GRĘ. Na kolejnym ekranie widoczny jest opis misji dostępnej w grze – Pracownik pociągu sieciowego. Aby przejść do gry, trzeba użyć przycisku ROZPOCZNIJ znajdującego się pod opisem postaci.
wcielanie się w rolę

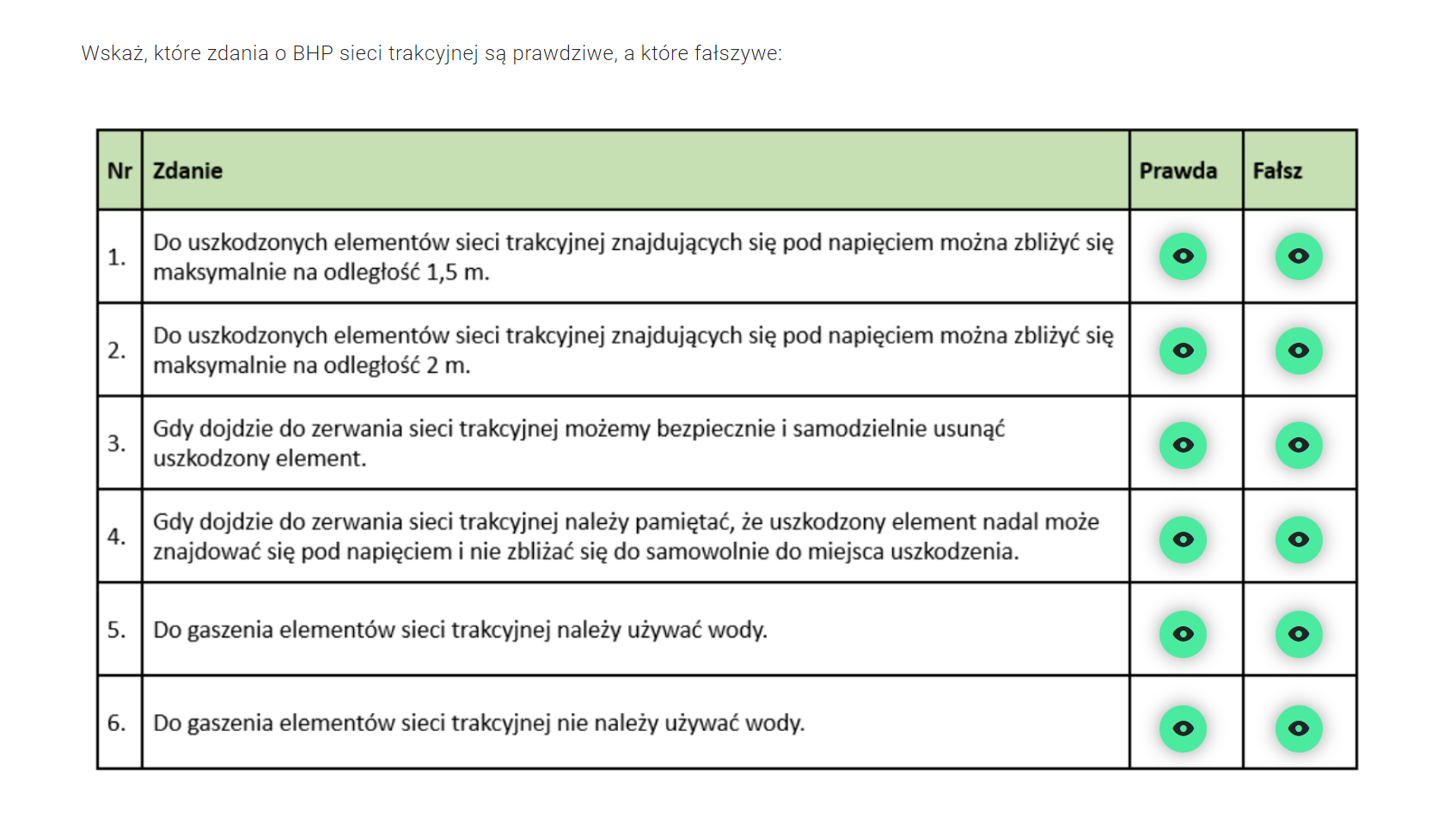

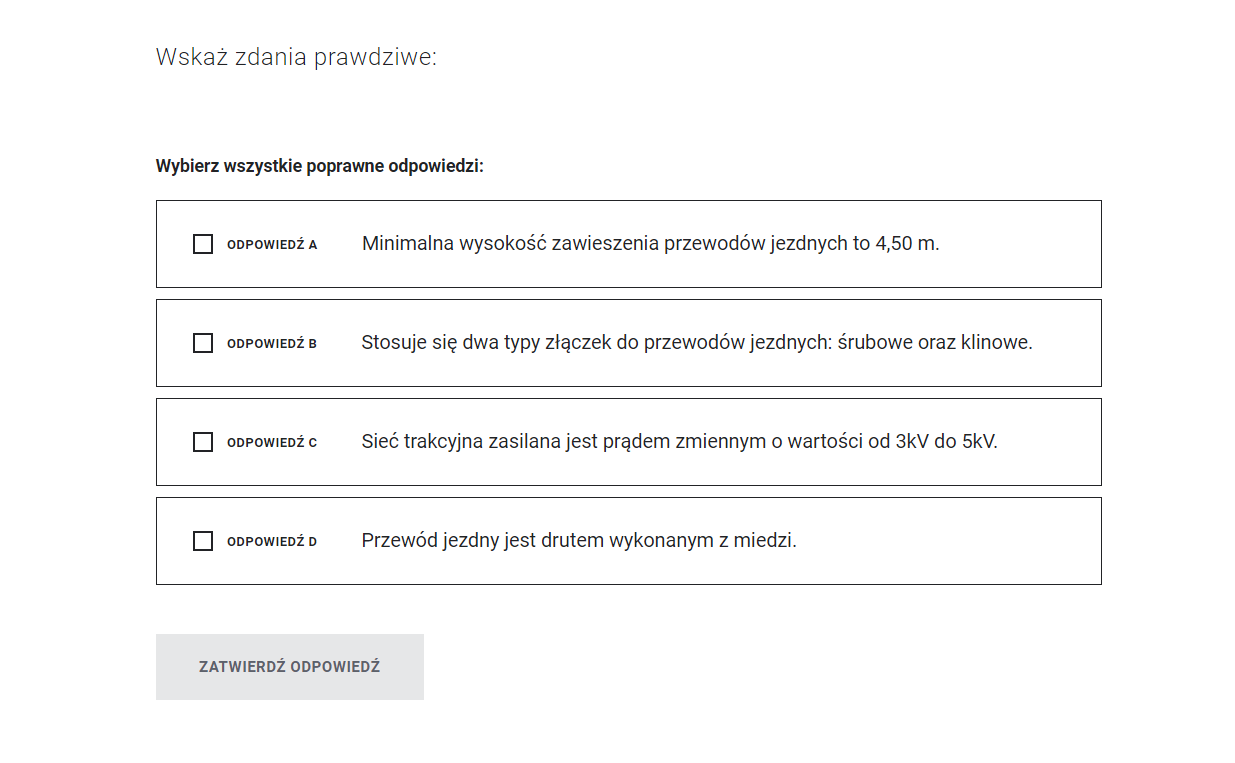

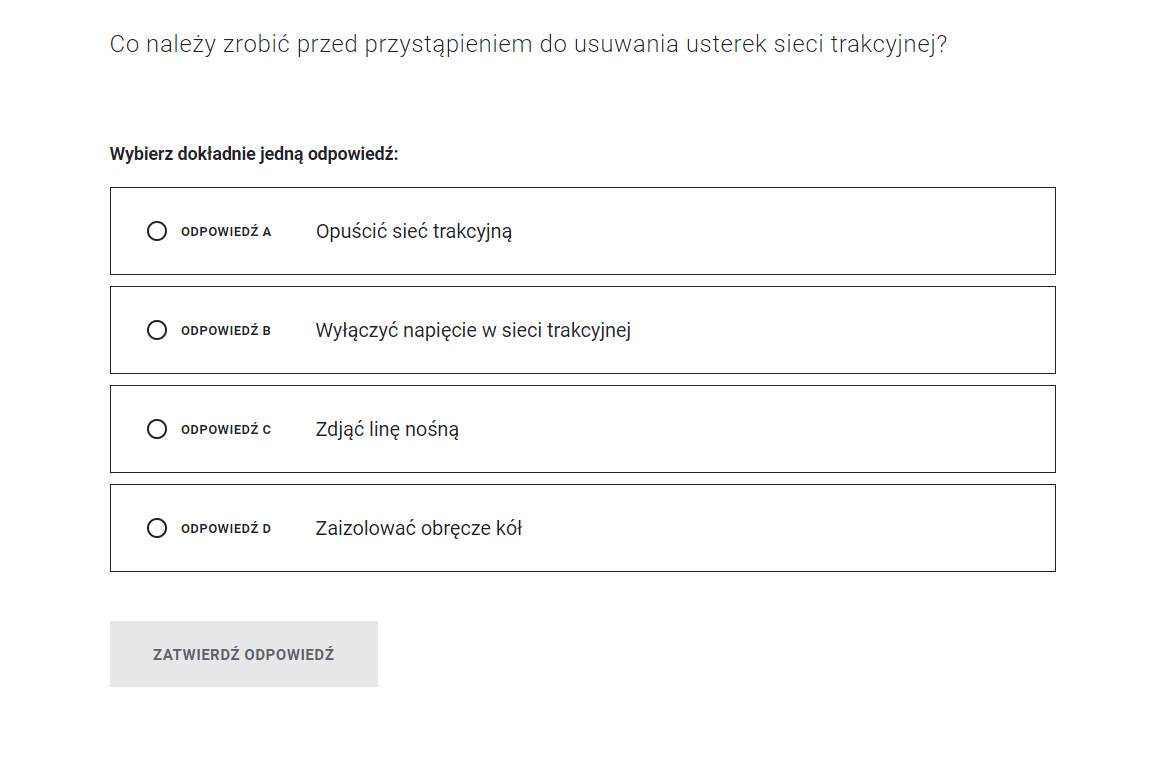

Rozgrywka polega na udzielaniu odpowiedzi na pytania sprawdzające wiedzę na temat montażu sieci trakcyjnej. W grze występują trzy rodzaje zadań – jednokrotnego i wielokrotnego wyboru oraz typu prawda/fałsz. Po zapoznaniu się z pytaniem należy wybrać spośród odpowiedzi poprawną (lub poprawne) i użyć przycisku ZATWIERDŹ ODPOWIEDŹ. W przypadku zadania typu prawda/fałsz trzeba zapoznać się ze zdaniami umieszczonymi w tabeli, zdecydować, czy są one prawdziwe, i zaznaczyć odpowiednią opcję. Po rozważeniu wszystkich twierdzeń należy kliknąć przycisk SPRAWDŹ.
wcielanie się w rolę
wcielanie się w rolę
wcielanie się w rolę

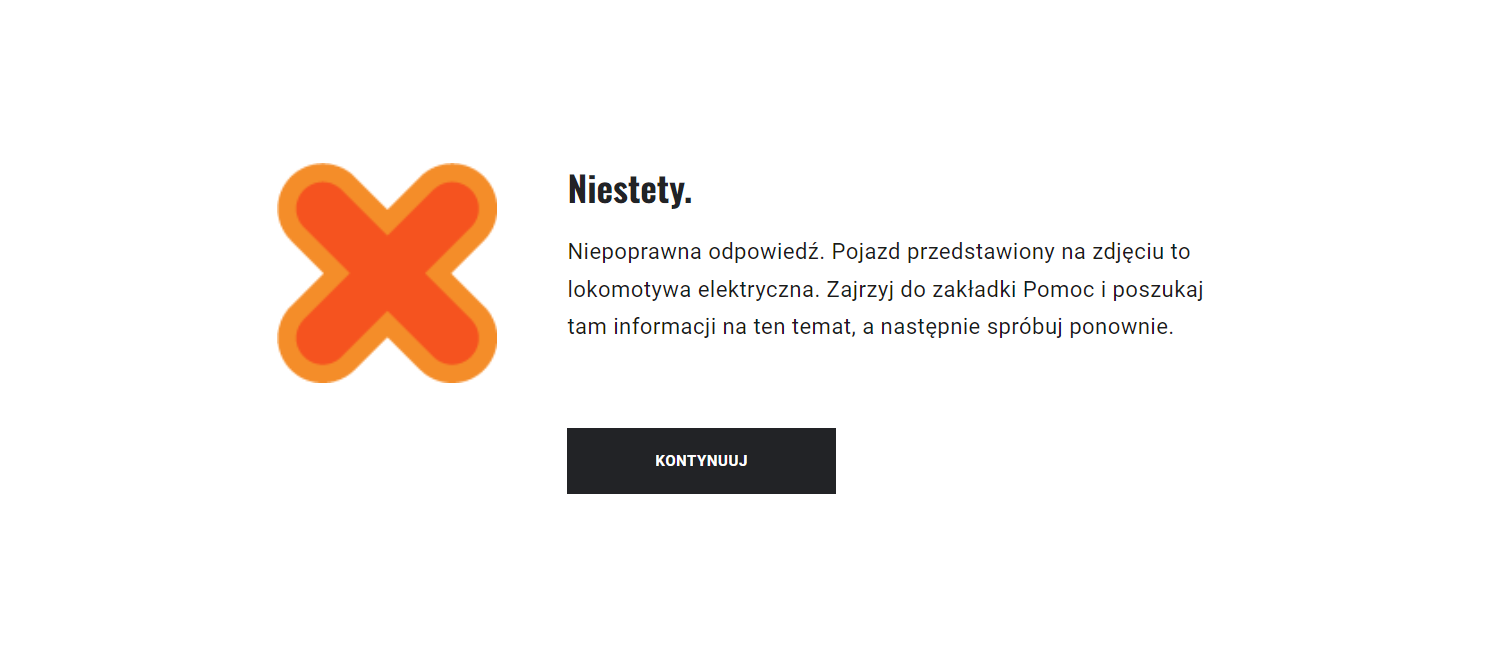

W przypadku wyboru nieprawidłowej odpowiedzi na ekranie wyświetli się komunikat o błędzie oraz podpowiedź. Aby powrócić do pytania i ponownie udzielić odpowiedzi, należy użyć przycisku KONTYNUUJ.

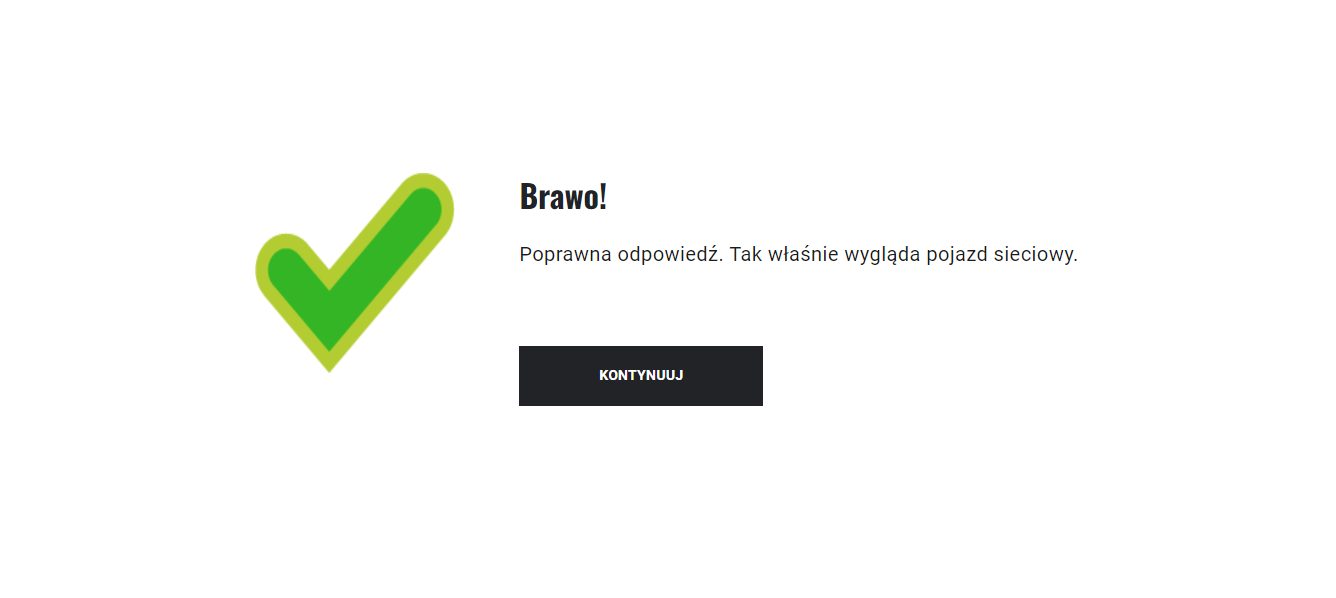

Jeśli zostanie udzielona właściwa odpowiedź, na ekranie wyświetli się komunikat z gratulacjami oraz przyciskiem KONTYNUUJ, użycie go powoduje przejście do kolejnego pytania w grze.

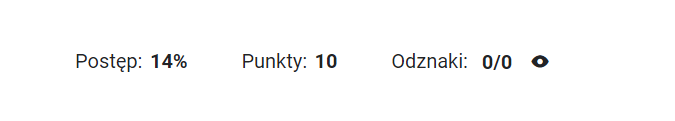

W trakcie gry w lewym górnym rogu widoczne są informacje o postępie w grze, punktach i przyznanych odznakach.
wcielanie się w rolę

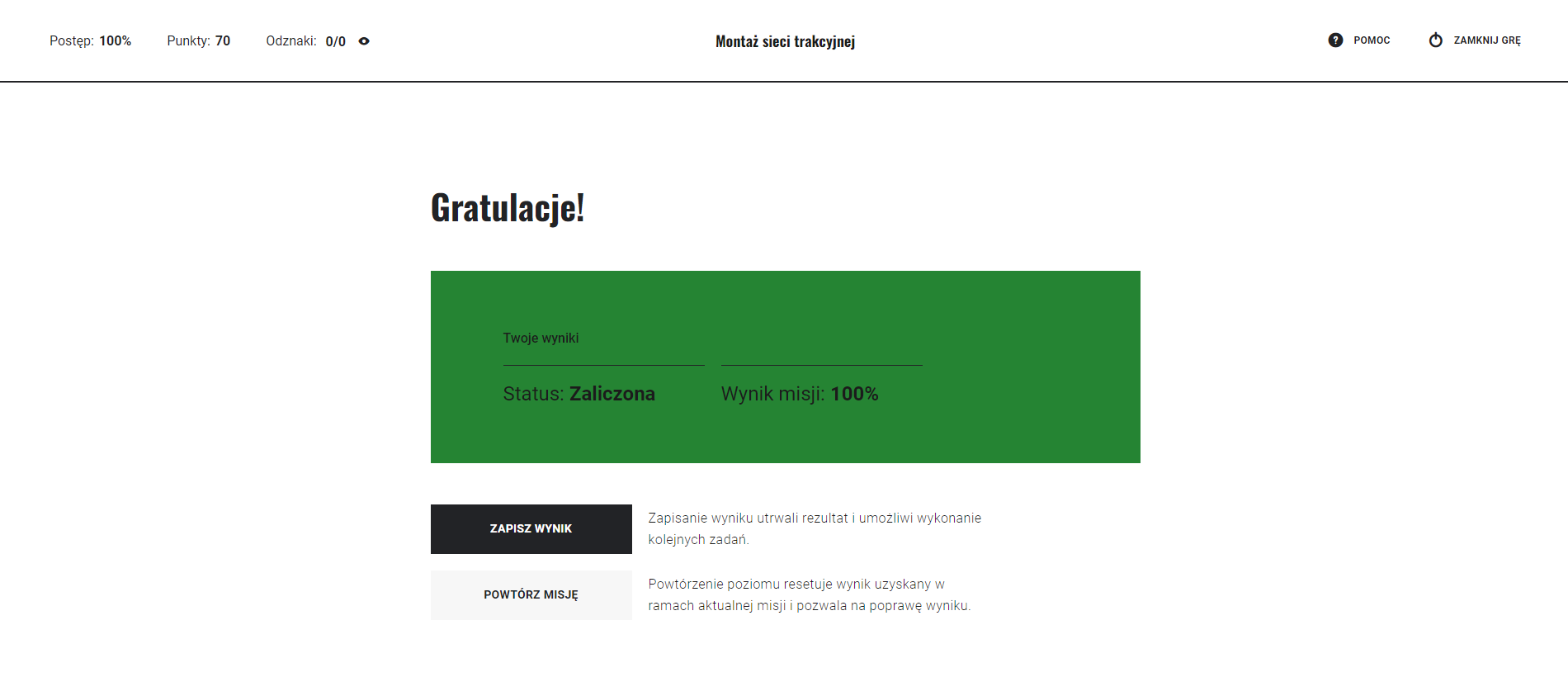

Po udzieleniu poprawnych odpowiedzi na wszystkie pytania wyświetli się plansza z podsumowaniem. W następnym kroku można zapisać wynik gry (w tym celu należy użyć przycisku ZAPISZ WYNIK) albo zagrać ponownie, aby utrwalić wiadomości (przycisk POWTÓRZ MISJĘ).
wcielanie się w rolępo udzieleniu wszystkich poprawnych odpowiedzi

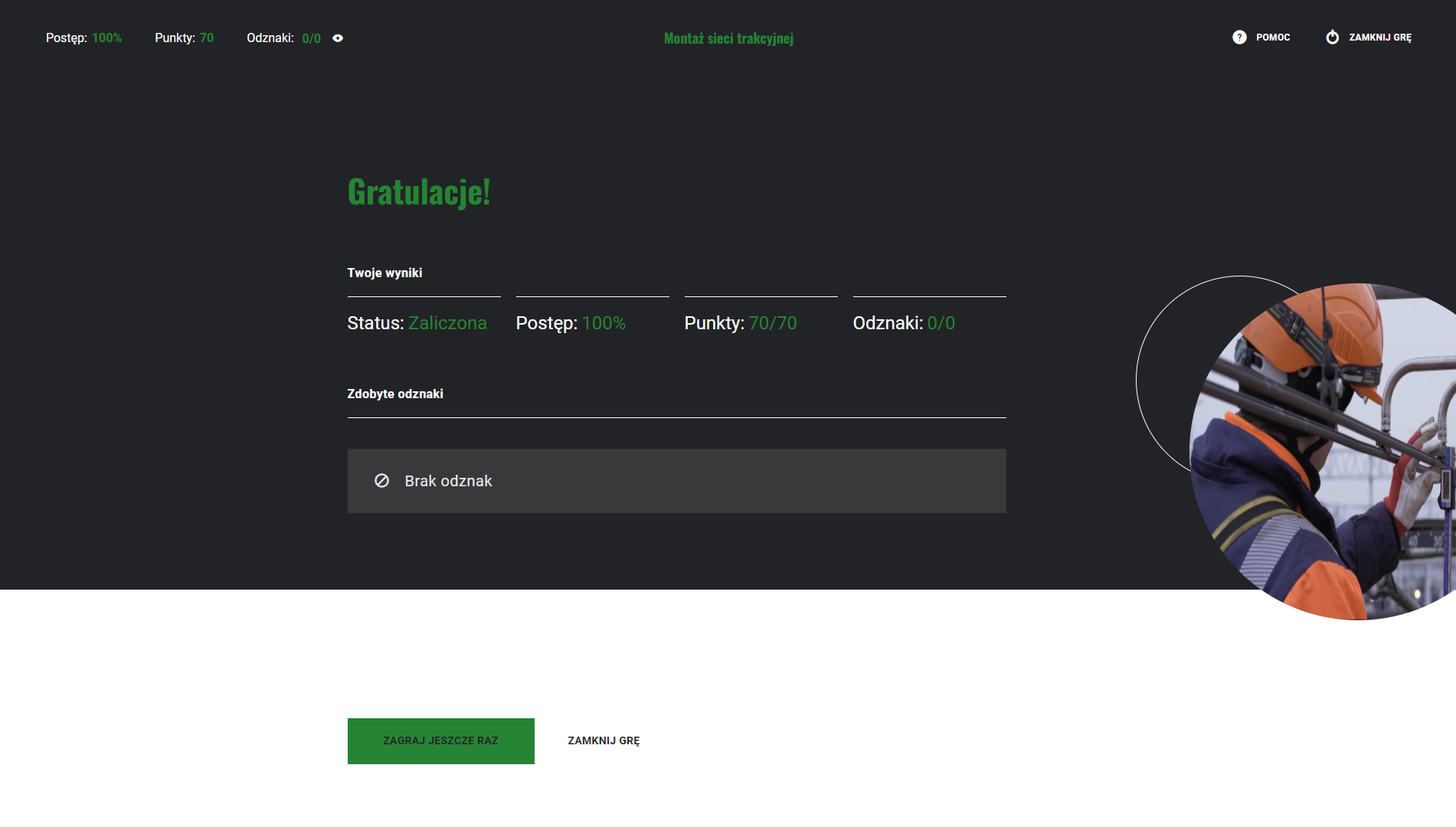

Po kliknięciu przycisku ZAPISZ WYNIK wyświetla się ekran z podsumowaniem. W grze można zdobyć 70 punktów. Na dole ekranu z gratulacjami znajdują się dwa przyciski: ZAGRAJ JESZCZE RAZ oraz ZAMKNIJ GRĘ.
wcielanie się w rolę
Zasób interaktywny dostępny pod adresem https://zpe.gov.pl/a/D6TxKPLGH
Zaznacz prawidłową odpowiedź.
Zaznacz prawidłową odpowiedź.
Zaznacz prawidłową odpowiedź.
Zaznacz prawidłową odpowiedź.
Zaznacz prawidłową odpowiedź.
Czym charakteryzuje się pojazd sieciowy?
Pojazd sieciowy wykorzystywany jest przy pracach na sieci trakcyjnej. Ma on własny napęd, dzięki czemu samodzielnie dojeżdża w miejsca napraw. Wyposażony jest np. w: pantograf pomiarowy, specjalne oprzyrządowanie, pomieszczenia warsztatowe, platformę do wywieszania i zwijania sieci trakcyjnej, platformę z magazynem i wiele innych rozwiązań, które są przydatne w zakładaniu, naprawie oraz badaniu i monitorowaniu sieci trakcyjnej.
Jakie zasady bezpieczeństwa należy zachować, usuwając usterki sieci trakcyjnej?
Przed przystąpieniem do naprawy sieci trakcyjnej trzeba wyłączyć napięcie w sieci trakcyjnej. Dodatkowo konieczne jest zastosowanie odpowiedniej odzieży ochronnej – rękawic i butów wykonanych z wysoko dielektrycznego materiału. Należy pamiętać, że gdy dojdzie do zerwania sieci trakcyjnej, uszkodzony element nadal może znajdować się pod napięciem. W takiej sytuacji można zbliżyć się do niego maksymalnie na odległość 1,5 m. Jeśli elementy sieci trakcyjnej palą się, absolutnie nie wolno używać do ich gaszenia wody
Do czego służy i z jakich elementów składa się sieć trakcyjna?
Sieć trakcyjna służy do zasilania pojazdów szynowych z napędem elektrycznym (w Polsce stosowany jest system 3 kV prądu stałego). W jej skład wchodzą: sieć jezdna i szyny kolejowe, a także konstrukcje wspornicze oraz osprzęt.
Z czego składa się sieć jezdna?
Sieć jezdna złożona jest z zespołu przewodów i konstrukcji wsporniczych łącznie z elementami mocującymi, a także niezbędnym osprzętem. Jej istotnym elementem jest przewód jezdny, czyli podwieszany miedziany drut odporny na ścieranie i duże prądy. Za pomocą wieszaków przymocowany jest on do liny nośnej, która charakteryzuje się dużą odpornością na rozciąganie i rozrywanie. Przewody jezdne łączy się z wieszakami, używając dwóch typów złączek: śrubowych oraz klinowych. Przewody jezdne wiesza się na wysokości minimalnej 5 m (przy niemodernizowanych obiektach dopuszczalna jest wysokość 4,9 m) i maksymalnej 6,2 m.
