Opisujemy jakościowo oddziaływanie pola magnetycznego na przewodniki z prądem
W samouczku, z którym się zapoznasz, przedstawiono ideę elektrycznego silnika liniowego. Zobaczysz w działaniu najprostszy model silnika liniowego, to jest takiego, który powoduje ruch postępowy bez użycia przekładni transformujących ruch obrotowy na postępowy. Taki silnik jest na przykład stosowany w magnetycznej kolei dużych prędkości.
RPVJcvRP5PUob

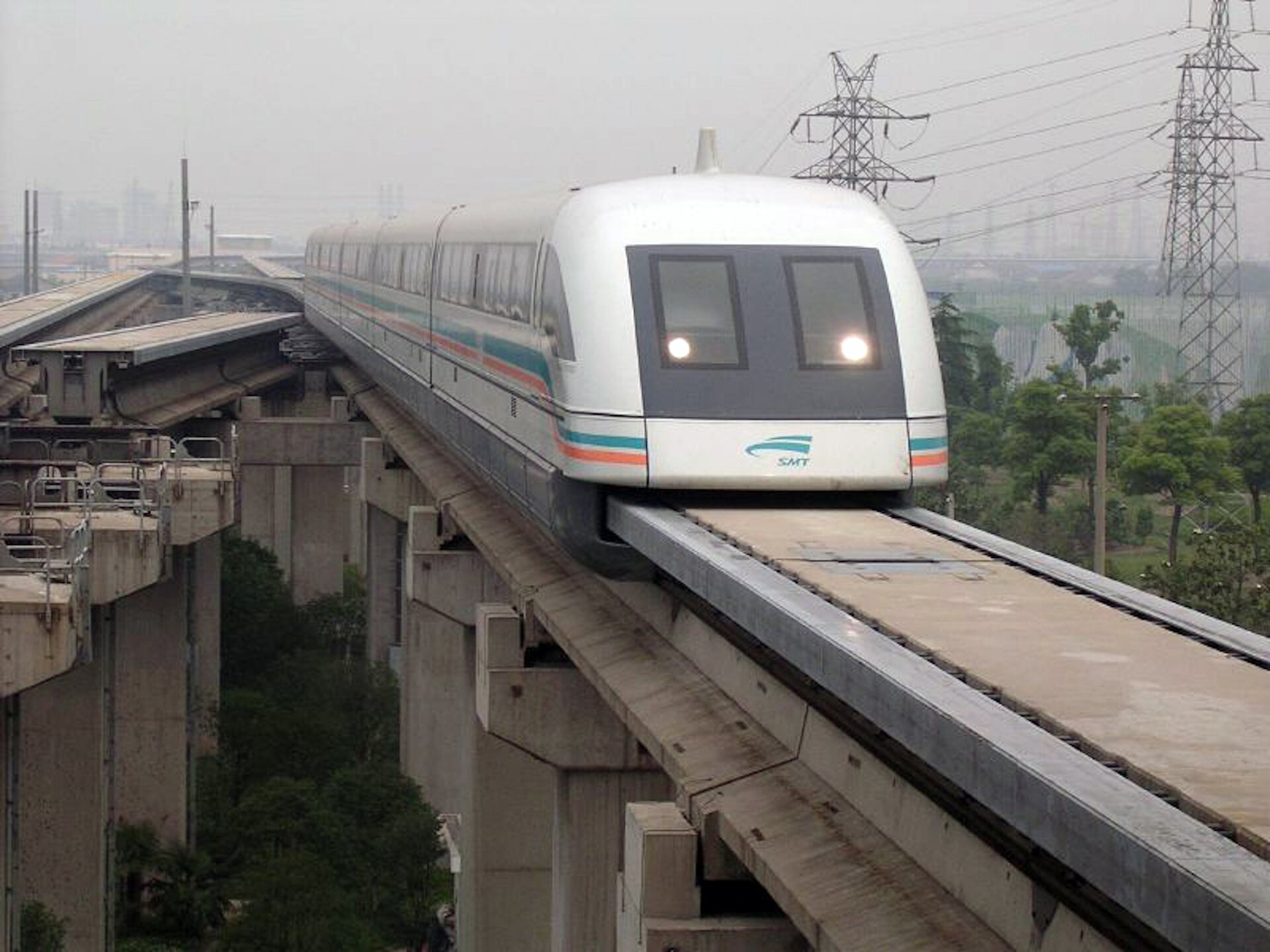

Zdjęcie poglądowe przedstawia kolej magnetyczną dużych prędkości Transrapid, która w normalnej eksploatacji może osiągać prędkość ponad 400 km/h. Kolej magnetyczna (kolej na poduszce magnetycznej) to kolej poruszająca się bez styku pojazdu z torem, dzięki unoszeniu elektromagnetycznemu przez odpychanie się lub przyciąganie magnesów stałych lub układ elektromagnesów ułożonych w torze i umieszczonych w pojeździe.
Szanghaj – kolej Transrapid z wykorzystaniem lewitacji. Elementy silnika liniowego znajdują się na obu skrajach toru.
Zastanów się, w którą stronę będzie skierowana siła elektromagnetyczna, gdy magnes ustawimy pionowo biegunem N do góry nie nad, nie pod, ale obok pręcika.
uzupełnij treść
uzupełnij treść
Przypomnij sobie, jak wyglądają linie pola magnetycznego wokół magnesu.
Linie pola magnetycznego biegną po zakrzywionych liniach od bieguna N do bieguna S, a więc wektor indukcji manetycznej w pobliżu pręcika skierowany jest do dołu. Teraz wystarczy tylko ustawić właściwie lewą dłoń, z palcami wzdłuż kierunku przepływu prądu i otwartą dłonią ku górze, by wyznaczyć kierunek siły działającej na pręcik. Na przykład, jeśli prąd w pręciku płynie w naszą stronę, to siła elektromagnetyczna skierowana będzie w prawo.
Polecenie 2
W którą stronę będzie skierowana siła elektromagnetyczna, gdy magnes położymy poziomo wzdłuż pręcika tuż obok niego?
uzupełnij treść
uzupełnij treść
Pamiętaj, że wytworzona siła skierowana będzie prostopadle do płaszczyzny, w której leży wektor indukcji magnetycznej i kierunkek przepływu prądu.
W tym wypadku, linie pola magnetycznego leżą w płaszczyźnie obwodu, podobnie jak kierunek przepływu prądu w pręciku. A zatem siła elektrodynamiczna będzie skierowana prostopadle - do góry lub do dołu - i nie wywoła ruchu pręcika wzdłuż szyn.
