Grafika interaktywna (schemat)
Polaryzacja fal mechanicznych

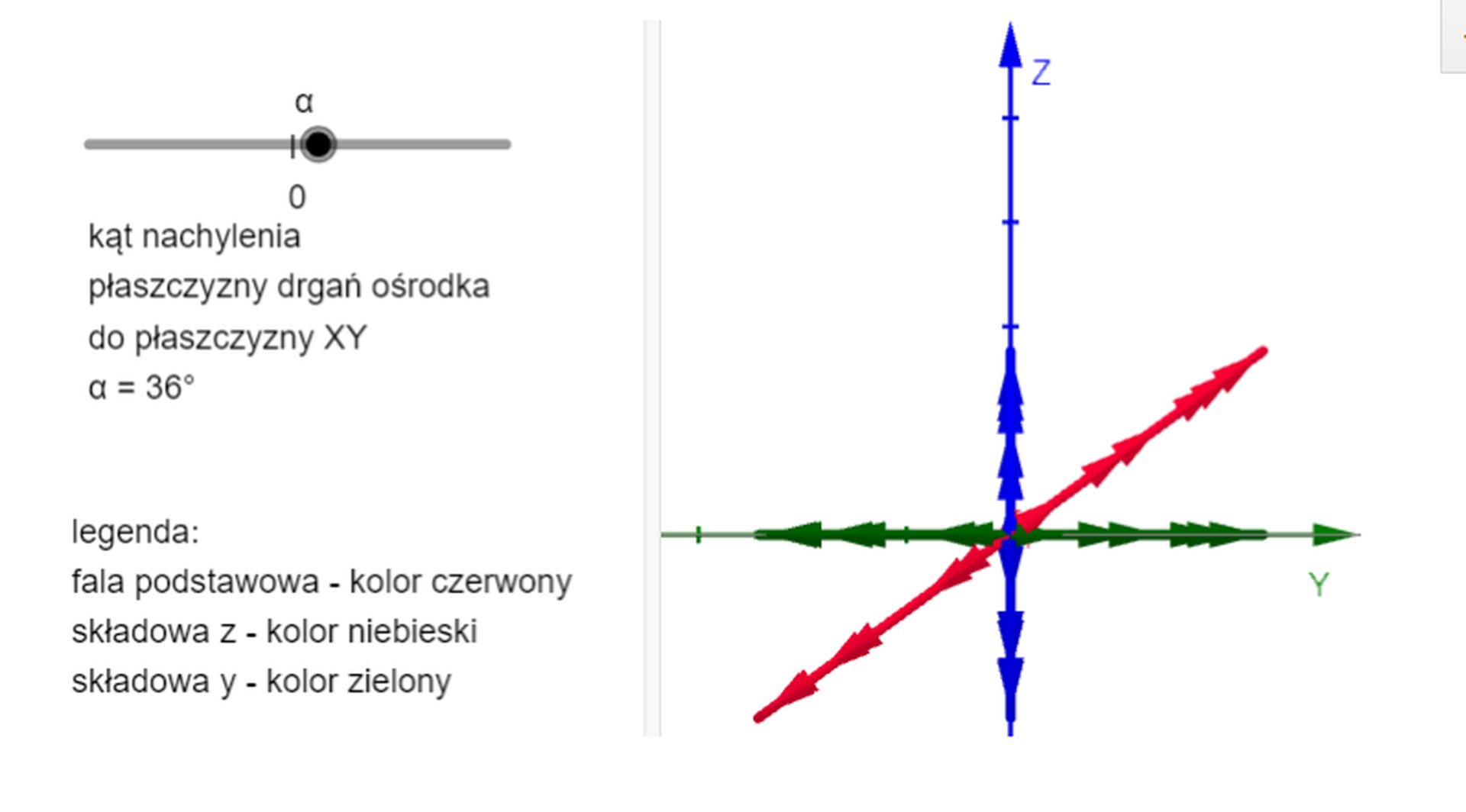

Grafika interaktywna przedstawia falę harmoniczną (kolor czerwony) biegnącą wzdłuż osi OX. Możesz obracać płaszczyznę fali (drgań ośrodka) o wybrany kąt i obserwować składowe y i z. Obrót układu współrzędnych umożliwia obserwację sytuacji z różnych kierunków.
Grafika interaktywna przedstawia falę spolaryzowaną, która propaguje się w przestrzeni. Kierunek propagacji fali zgodny jest z kierunkiem osi X. Drgania mają charakter harmoniczny (sinusoidalny), a wektor określający kierunek polaryzacji jest prostopadły do osi X i nachylony pod pewnym kątem do osi Y (układ współrzędnych jest prawoskrętny). Fala została rozłożona na dwie składowe - rzuty na płaszczyznę ZX oraz YX.
Ustaw kąt , a potem i zobacz, w jakim kierunku zachodzą drgania?
Jeżeli rzut fali przedstawionej w symulacji na płaszczyznę YX jest zerowy, to co nam to mówi o kierunku polaryzacji?
Zastanów się, co zobaczysz po obrocie płaszczyzny fali o kąt i takim ustawieniu układu współrzędnych, aby oś OX była prostopadła do płaszczyzny ekranu. Naszkicuj odpowiedni rysunek i porównaj go z obrazem otrzymanym za pomocą aplikacji.
Czy można tak dobrać kierunek polaryzacji fali, aby rzuty fali na płaszczyzny ZX i YX były takie same?
