Jak powstaje obraz przy użyciu soczewek skupiających?

Before you start.

• Enumerate the parameters describing the optical lens.

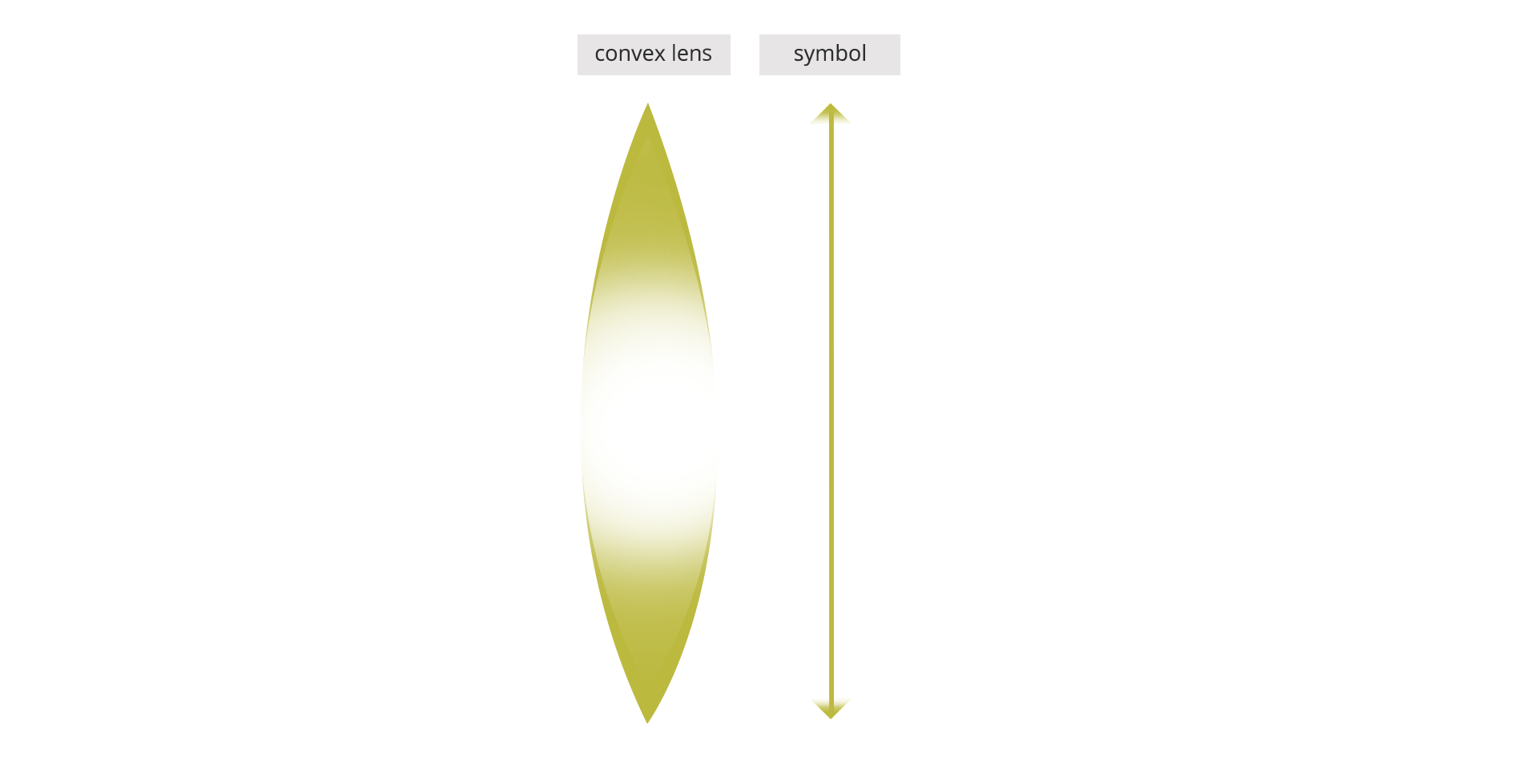

A converging lensconverging lensconverging lens is curved outwards on both sides. It is often represented in diagrams by the following symbol.

R3L5cPEgcQ3C7

Soczewka wypukła, podpisana convex lens oraz jej interpretacja graficzna, podpisana symbol, używana w konstrukcjach obrazów wytworzonych przez soczewki - pionowy odcinek z grotami na końcach.

Construction rules for drawing ray diagrams

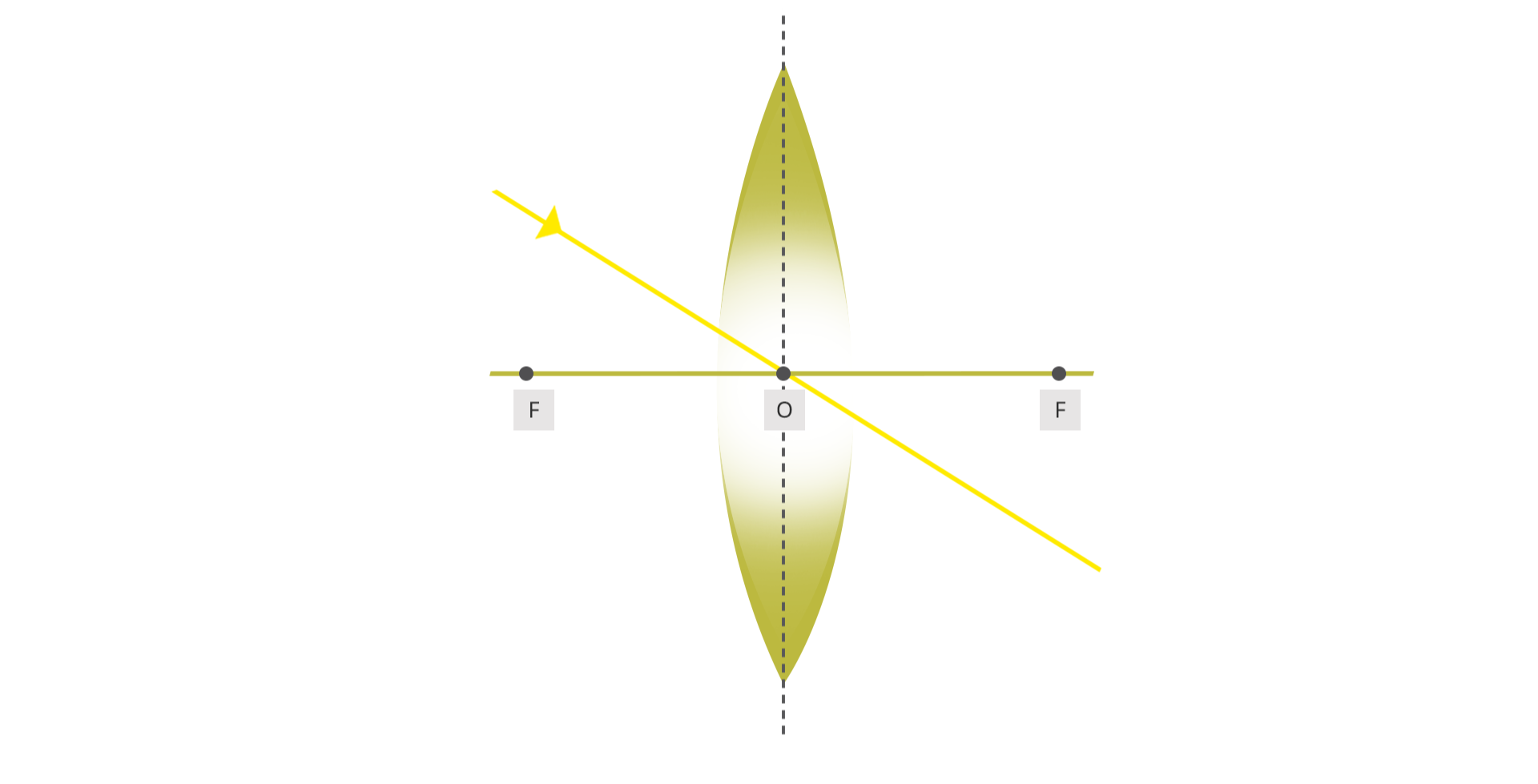

Rule 1.

The direction of the light ray passing through the optical centre of a convex lens remains unchanged.

R1bg8MbGXrNCH

Rysunek przedstawia schemat soczewki wypukłej z zaznaczonym środkiem optycznym O, linię przerywaną pionową przechodzącą przez środek soczewki, linię poziomą przechodzącą przez środek soczewki oraz punkty F znajdujące się po dwóch stronach soczewki w tej samej odległości, linię ukośną przechodzącą przez środek soczewki symbolizującą promień. Promień padający na środek optyczny soczewki po załamaniu nie zmienia swojego kierunku.

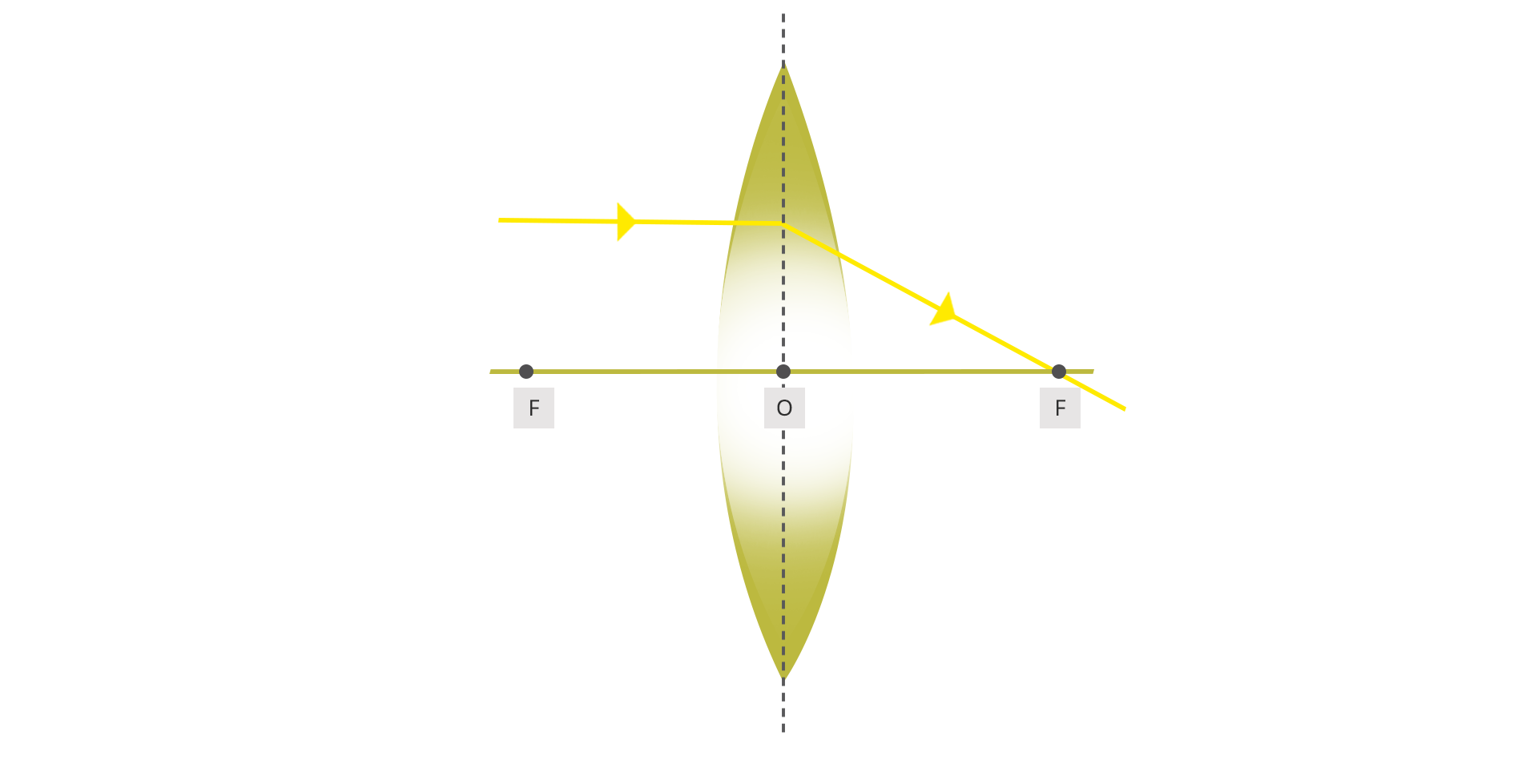

Rule 2.

The light ray parallelparallelparallel to the optical axis will pass through the focal point F after refractionrefractionrefraction by the lens.

R1asmA14KdsP2

Rysunek przedstawia schemat soczewki wypukłej z zaznaczonym środkiem optycznym O, linię przerywaną pionową przechodzącą przez środek soczewki, linię poziomą przechodzącą przez środek soczewki oraz punkty F znajdujące się po dwóch stronach soczewki w tej samej odległości, linię poziomą do linii pionowej, od tego miejsca linię ukośną przechodzącą przez punkt F po prawej stronie soczewki, symbolizujące promień. Promień padający na soczewkę równolegle do osi optycznej po załamaniu przechodzi przez ognisko soczewki.

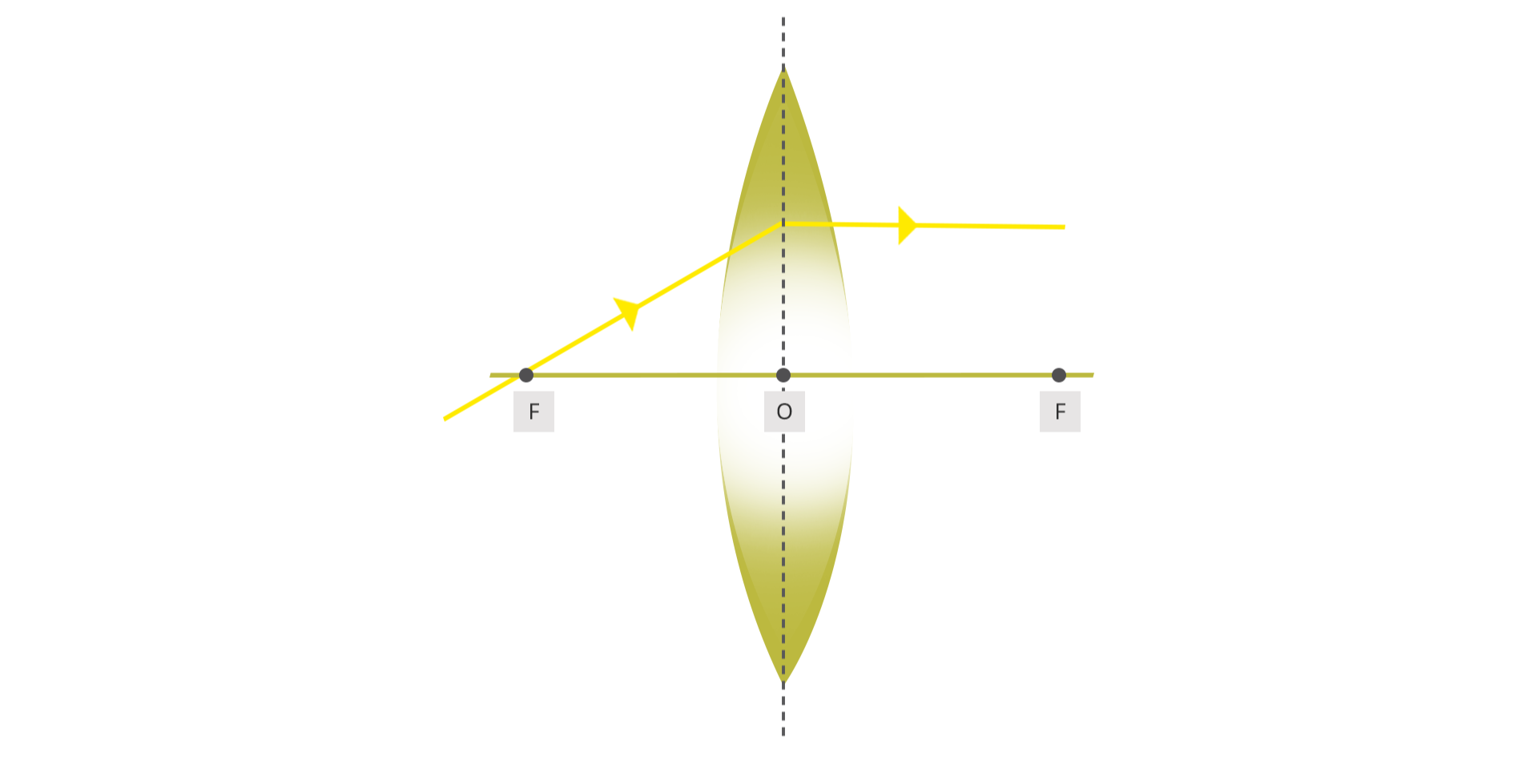

Rule 3.

The light ray passing through the focal point F becomes parallelparallelparallel to the optical axis after refractionrefractionrefraction by the lens.

Rz4wcwqrSkfcl

Rysunek przedstawia schemat soczewki wypukłej z zaznaczonym środkiem optycznym O, linię przerywaną pionową przechodzącą przez środek soczewki, linię poziomą przechodzącą przez środek soczewki oraz punkty F znajdujące się po dwóch stronach soczewki w tej samej odległości, linię ukośną skierowaną do góry w prawo przechodzącą przez punkt F po lewej stronie soczewki do linii pionowej, od tego miejsca linia pozioma, symbolizujące promień. Promień przechodzący przez ognisko i padający na soczewkę po załamaniu staje się równoległy do osi optycznej soczewki.

The process of constructing a ray diagram is the same regardless of where the object is located. While the result of the ray diagram (image location, size, orientation, and type) may be different depending on the location of the object, the same three rays are always drawn.

Remember

• The image formed by a convex lens, depending on its position on the optical axis can be real or virtual, reduced, enlarged or the same in size as the object, inverted or upright.

Exercises

Glossary

Keywords

converging lensconverging lensconverging lens

inverted imageinverted imageinverted image

real imagereal imagereal image - obraz, który powstaje po przeciwnej stronie soczewki w stosunku do pozycji przedmiotu

upright imageupright imageupright image

virtual imagevirtual imagevirtual image - obraz, który powstaje po tej samej stronie soczewki, po której znajduje się przedmiot
