Instalacja gazowa
WIZUALIZACJA 3D
Spis treści
1. Instalacja gazowa zasilana gazem płynnym ze zbiornika podziemnego1. Instalacja gazowa zasilana gazem płynnym ze zbiornika podziemnego
2. Instalacja gazowa zasilana gazem płynnym ze zbiornika naziemnego2. Instalacja gazowa zasilana gazem płynnym ze zbiornika naziemnego
3. Instalacja gazowa zasilana z sieci gazowej3. Instalacja gazowa zasilana z sieci gazowej
1. Instalacja gazowa zasilana gazem płynnym ze zbiornika podziemnego
Instalacja gazowa zasilana gazem płynnym składa się z:
stałych zbiorników lub baterii butli, które umieszcza się na zewnątrz budynku,
układu przewodów znajdujących się za głównym zaworem odcinającym instalację zbiornikową,
butli lub kolektora butli rozmieszczonych na zewnątrz albo wewnątrz budynku, armatury,
kształtek wraz z pozostałym wyposażeniem,
urządzenia do pomiaru zużycia gazu,
urządzeń gazowych,
przewodów odprowadzających spaliny poza budynek.
Powrót do spisu treściPowrót do spisu treści
2. Instalacja gazowa zasilana gazem płynnym ze zbiornika naziemnego
Instalacja gazowa zasilana gazem płynnym składa się z:
stałych zbiorników lub baterii butli, które umieszcza się na zewnątrz budynku,
układu przewodów znajdujących się za głównym zaworem odcinającym instalację zbiornikową,
butli lub kolektora butli rozmieszczonych na zewnątrz albo wewnątrz budynku,
armatury,
kształtek wraz z pozostałym wyposażeniem,
urządzenia do pomiaru zużycia gazu,
urządzeń gazowych,
przewodów odprowadzających spaliny poza budynek.
Taka instalacja może stanowić wyposażenie jedynie budynków niskich.
Powrót do spisu treściPowrót do spisu treści
3. Instalacja gazowa zasilana z sieci gazowej
Instalacja gazowa zasilana z sieci gazowej składa się z:
układu przewodów znajdujących się za kurkiem głównym, rozmieszczonych na zewnątrz albo wewnątrz budynku,
armatury,
kształtek wraz z pozostałym wyposażeniem,
urządzeń do pomiaru zużycia gazu,
urządzeń gazowych,
przewodów spalinowych lub powietrzno‑spalinowych odprowadzających spaliny poza budynek.

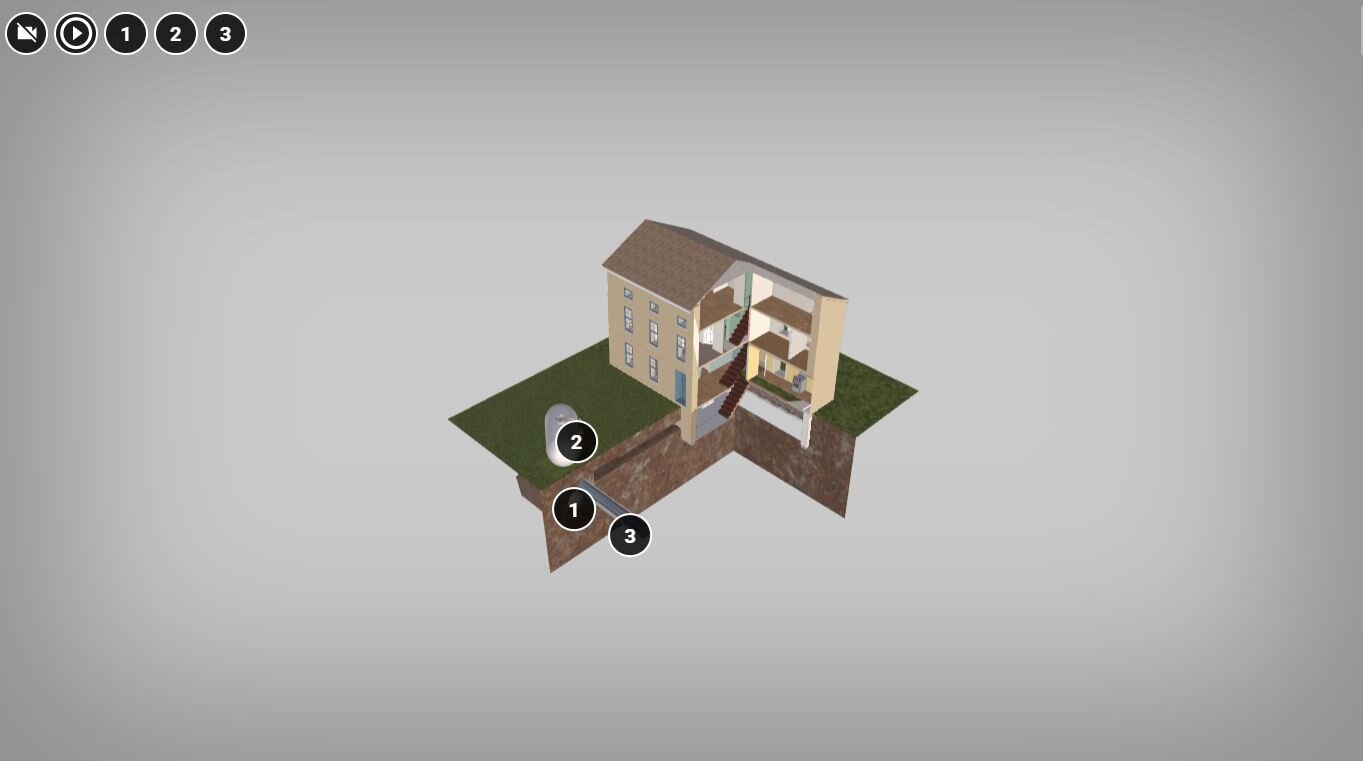

Wizualizacja trzy de przedstawia instalację gazową w budynku mieszkalnym jednorodzinnym. Umożliwia obserwację przebiegu tej instalacji od zbiornika na gaz do budynku, a także wewnątrz budynku. Ukazuje obiekt mieszkalny o czterech kondygnacjach z instalacją gazową, na którą składają się: przewody, armatura odcinająca i zabezpieczająca, urządzenia i aparaty gazowe. Daje możliwość obserwacji z zewnątrz w pełnej panoramie z perspektywy obserwatora obchodzącego obiekt wokół. Przedstawia przekrój budynku, dzięki czemu daje możliwość obserwowania instalacji wewnątrz obiektu. Wizualizacja umożliwia obrót i przemieszczanie obiektu wokół wszystkich osi, a także powiększenie lub pomniejszenie i przesuwanie obiektu. Instalacja gazowa przebiega od zbiornika na gaz umieszczonego na zewnątrz budynku do pomieszczenia w piwnicy, skąd prowadzi do urządzenia gazowego w kuchni oraz do podgrzewacza wody w łazience.
