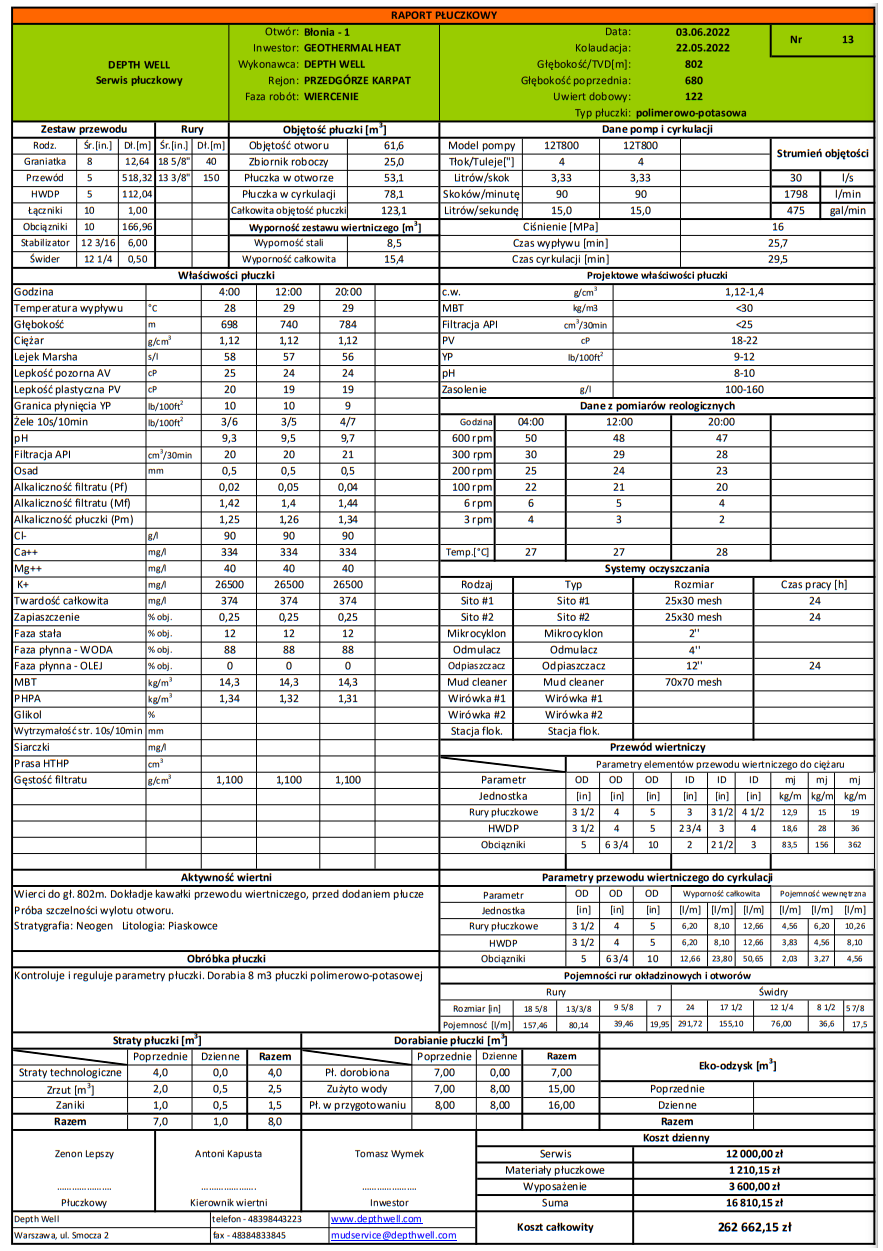

Na podstawie zamieszczonej poniżej pierwszej strony raportu płuczkowego odpowiedz na pytania.
RU6jc2VtamIJh1
Strona 1 raportu płuczkowego
Strona 1 raportu płuczkowego
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
Ćwiczenie 4.1
RYriIpXZbhnV721
Wiedząc, że lepkość plastyczna PV obliczana jest jako różnica między odczytem przy sześciuset obrotach na minutę i trzystu, a granica płynięcia YP jako różnica między odczytem przy trzystu obrotach na minutę i lepkością plastyczną PV, powiedz czy parametr ten zmniejszył się w ostatnim okresie badawczym.
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
Ćwiczenie 4.2
R1Zum8kC9HK9g21
Ile strat technologicznych płuczki, określono w raporcie płuczkowym?
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
Ćwiczenie 4.3
REQ8axk8eN1eX21
O której godzinie powinien odbyć się kolejny pomiar parametrów płuczki wiertniczej?
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
Ćwiczenie 4.4
RJkkwvyCe74pP21
Korzystając z informacji zawartych w raporcie płuczkowym, określ, ile godzin pracował Mud cleaner.
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
Ćwiczenie 4.5
RLRMAX5rrnvxP21
Ile metrów sześciennych płuczki wiertniczej zostało dorobionych w dniu, za który przedstawiony jest raport płuczkowy?
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.

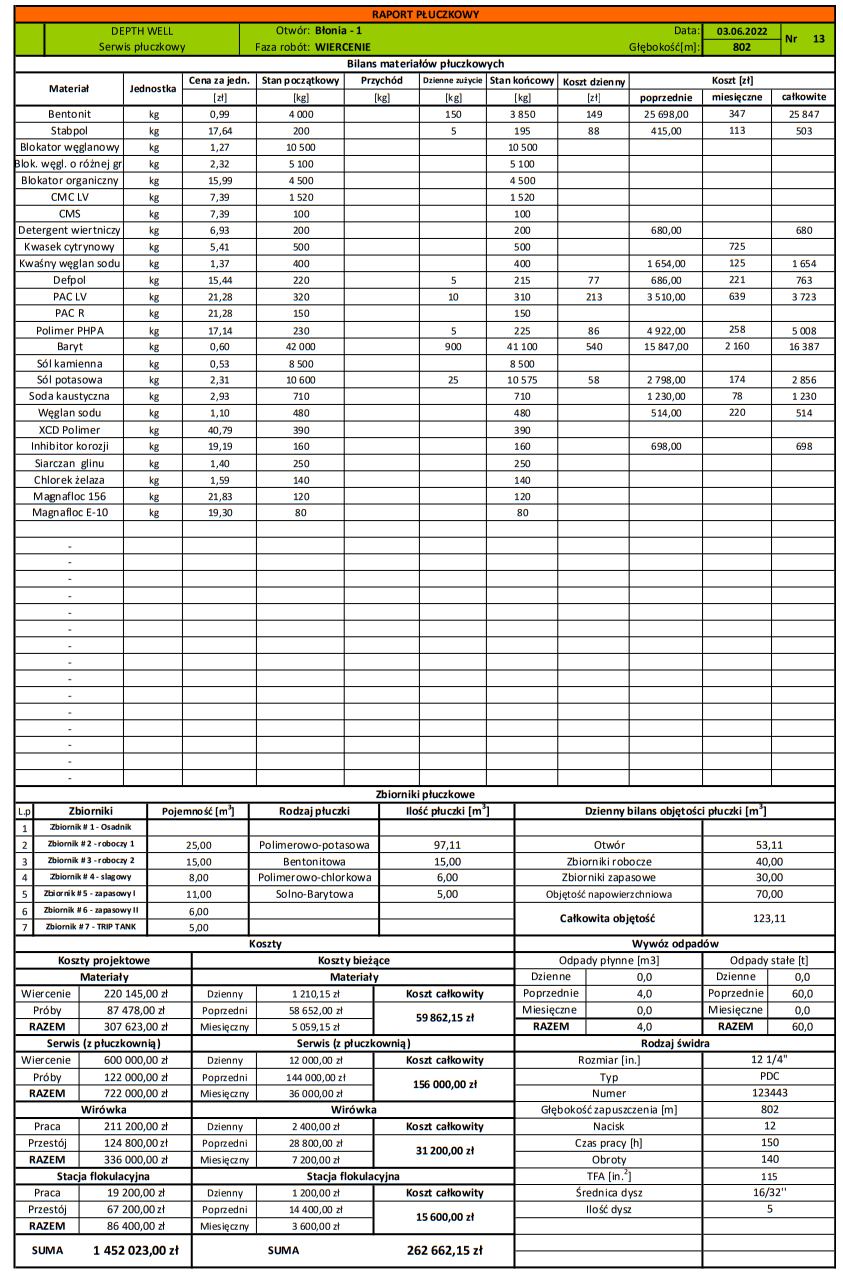

Na podstawie zamieszczonej poniżej drugiej strony raportu płuczkowego odpowiedz na pytania.
R1cR1eAmAjjd91
Strona 2 raportu płuczkowego
Strona 2 raportu płuczkowego
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
Ćwiczenie 4.6
R5nllo2vDSZw32
Jakiego rodzaju płuczki jest najwięcej na urządzeniu wiertniczym?
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
Ćwiczenie 4.7
RgcFz4NS3SeC321
Ile odpadów płynnych łącznie zostało wywiezionych z wiertni w tym miesiącu?
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
Ćwiczenie 4.8
R69oIVMbFaPuW21
Jaką objętość ma zbiornik slagowy, zgodnie z powyższym raportem płuczkowym?
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
Rw8BBYSwR56fi
Odczyty podczas badań reologicznych płuczki wiertniczej o godzinie 12:00 wskazały wychylenie równe przy obrotach na minutę oraz przy trzystu obrotach na minutę, określ ile wynosi granica płynięcia YP
R1akwv69ma8w0
Poprzednie straty płuczki określone w bilansie płuczkowym wyniosły kolejno: strat technologicznych, zrzutu oraz zaniku. W dniu sporządzania bilansu płuczkowego zanikło płuczki oraz zrzucono kolejne . Określ łączne straty płuczki.
RuhHDL1M17CAS
Jeżeli poprzednie badania reologiczne płuczki odbywały się w godzinach 04:00, 12:00, 20:00, określ kiedy powinien odbyć się kolejny pomiar parametrów reologicznych płuczki wiertniczej.
R1eHMBcorwdtd
Jeżeli w dniu sporządzania raportu płuczkowego, jedynymi pracującymi urządzeniami oczyszczającymi płuczkę wiertniczą były sita wibracyjne oraz urządzenie wykorzystujące siłę odśrodkową przepływającego płynu, określ, ile w użyciu była stacja flokulacyjna.
Rf5K0EgrGrwg8
Jeżeli poprzednio w przygotowaniu było płuczki wiertniczej, oraz w dniu sporządzania raportu płuczkowego kolejne było przygotowywane powiedz jak powinny zostać uzupełnione kolumny w raporcie.
RqEDvg3EAYHk6
Płuczki polimerowo-potasowej jest , bentonitowej , polimerowo chlorkowej , a solno-barytowej . Określ, która z płuczek zajmuje największą objętość zbiorników roboczych na wiertni.
R1JNaGHn2CuPF
W raporcie płuczkowym określono, że poprzednio wywieziono odpadów płynnych i odpadów stałych. Określ, ile łącznie wywieziono odpadów płynnych, jeżeli w dniu sporządzenia raportu nie wywieziono żadnych, tak samo w aktualnym miesiącu.
R1CDfg9Hqg3oz
Jeżeli zbiornik roboczy ma pojemność , zbiornik roboczy drugi a zbiornik do sporządzania płuczki wiertniczej , określ pojemność zbiornika slagowego

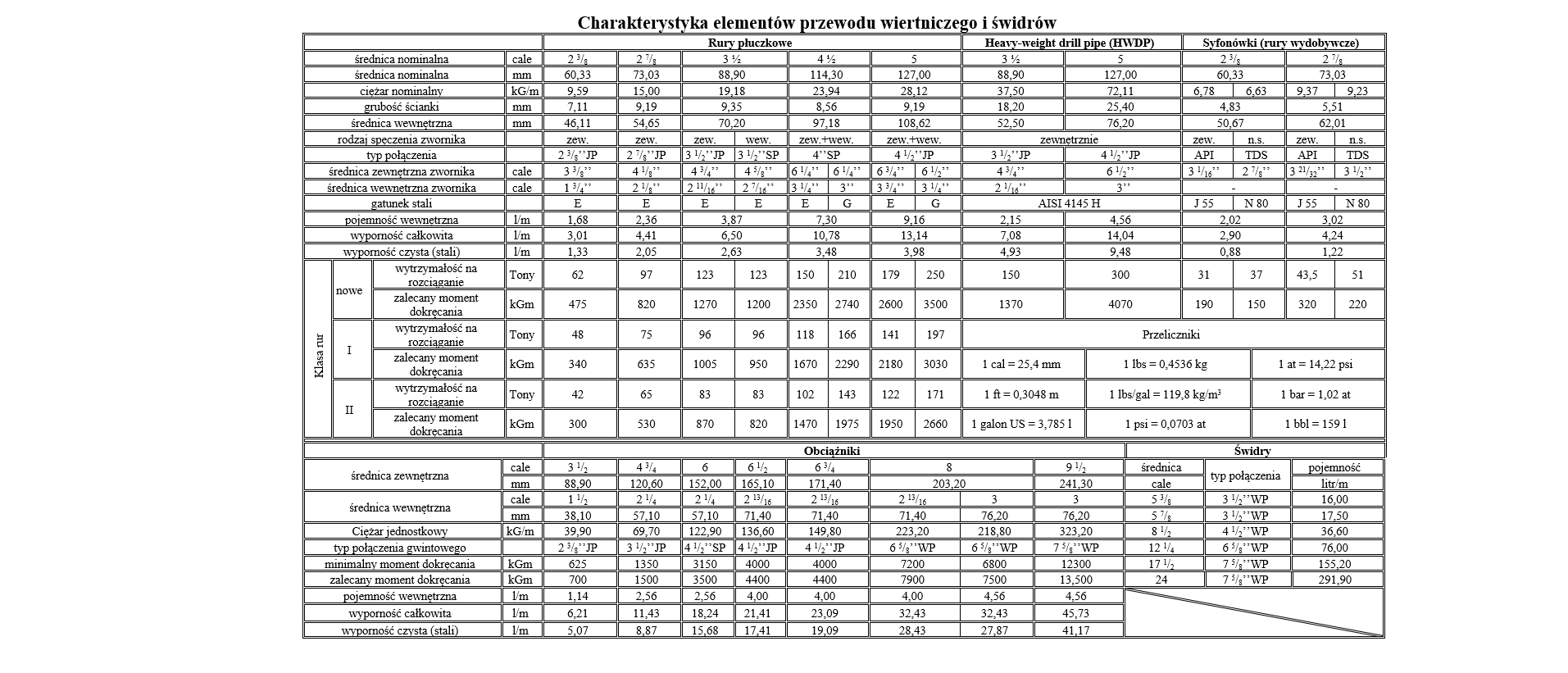

Na podstawie zamieszczonej poniżej charakterystyki elementów przewodu wiertniczego i świdrów odpowiedz na pytanie.
RqNX4niw3sJOT1
Ilustracja
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
Ćwiczenie 6.1
Rg00jrj4fs4wG21
Korzystając z charakterystyki elementów przewodu wiertniczego i świdrów, uzupełnij poniższą tabelę. Wstaw wartości z dokładnością do drugiego miejsca po przecinku.
Korzystając z charakterystyki elementów przewodu wiertniczego i świdrów, uzupełnij poniższą tabelę. Wstaw wartości z dokładnością do drugiego miejsca po przecinku.
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
Ćwiczenie 6.2
R1PvDlN5hn2kR21
Korzystając z tabeli powyżej i wiedząc, że jeden pas elementów przewodu wiertniczego ma długość 27 metrów oraz, że jeden centymetr płuczki w zbiorniku to 120 litrów, uzupełnij poniższą tabelę zaokrąglając do drugiego miejsca po przecinku.
Korzystając z tabeli powyżej i wiedząc, że jeden pas elementów przewodu wiertniczego ma długość 27 metrów oraz, że jeden centymetr płuczki w zbiorniku to 120 litrów, uzupełnij poniższą tabelę zaokrąglając do drugiego miejsca po przecinku.
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
Ćwiczenie 6.3
R1UDgG1vwOGts21
W oparciu o informacje zawarte powyżej, uzupełnij bilans płuczki o brakujące dane, zaokrąglając do pierwszego miejsca po przecinku, oraz nazwij w uwagach, z jakim zjawiskiem mamy do czynienia.
W oparciu o informacje zawarte powyżej, uzupełnij bilans płuczki o brakujące dane, zaokrąglając do pierwszego miejsca po przecinku, oraz nazwij w uwagach, z jakim zjawiskiem mamy do czynienia.
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
Ćwiczenie 6.4
RylVsPL3VggDh21
W oparciu o informację zawarte powyżej, uzupełnij bilans płuczki o brakujące dane, zaokrąglając do pierwszego miejsca po przecinku, oraz nazwij w uwagach, z jakim zjawiskiem mamy do czynienia.
W oparciu o informację zawarte powyżej, uzupełnij bilans płuczki o brakujące dane, zaokrąglając do pierwszego miejsca po przecinku, oraz nazwij w uwagach, z jakim zjawiskiem mamy do czynienia.
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
Ćwiczenie 6.5
R1Ot1MpI7RBby21
W oparciu o informację zawarte powyżej, uzupełnij bilans płuczki o brakujące dane, zaokrąglając do pierwszego miejsca po przecinku, oraz nazwij w uwagach, z jakim zjawiskiem mamy do czynienia.
W oparciu o informację zawarte powyżej, uzupełnij bilans płuczki o brakujące dane, zaokrąglając do pierwszego miejsca po przecinku, oraz nazwij w uwagach, z jakim zjawiskiem mamy do czynienia.
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
R18PnDQxcRzCm
Jeżeli wyporność całkowita obciążników wynosi , a wyporność czysta stali z jakiej są wykonane wynosi , określ ich pojemność wewnętrzną w l/m.
R1C1b6EQBP7Od
Wiedząc, że jeden pas elementu rurowego ma metrów oraz, że centymetr wysokości płynu w zbiorniku to litrów, określ ile litrów i ile centymetrów wysokości płuczki przybędzie w zbiorniku marszowym podczas zapuszczania grubościennych rur płuczkowych o wyporności całkowitej i pojemności wewnętrznej wynoszącej .
R1S6sFiyqUP71
Podczas zapuszczania przewodu wiertniczego, zwiększenie poziomu płuczki w zbiorniku wyniosło , a obliczona teoretyczna wyporność zapuszczonego fragmentu przewodu w centymetrach wysokości zbiornika wynosi . Określ z jakim zjawiskiem mamy do czynienia.
RWOXgG5KF2q5M
Podczas wyciągania przewodu wiertniczego, zmniejszenie poziomu płuczki w zbiorniku wyniosło , a obliczona teoretyczna wyporność zapuszczonego fragmentu przewodu w centymetrach wysokości zbiornika wynosi . Określ z jakim zjawiskiem mamy do czynienia.
RxnqClKss2XBi
Podczas wyciągania przewodu wiertniczego, zmniejszenie poziomu płuczki w zbiorniku wyniosło , a obliczona teoretyczna wyporność zapuszczonego fragmentu przewodu w centymetrach wysokości zbiornika wynosi . Określ z jakim zjawiskiem mamy do czynienia.
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
Ćwiczenie 8. - Charakterystyka systemów kontroli trajektorii otworów wiertniczych
Ćwiczenie 8. - Charakterystyka systemów kontroli trajektorii otworów wiertniczych1DpDUV9j7E
Kontrola trajektorii otworu wiertniczego203070Brawo! Wiesz już całkiem dużo o kontroli trajekotrii otworu wiertniczego.Niestety musisz jeszcze raz zapoznać się z zasobem Wykonanie pomiarów inklinometrem wrzutowym w tym e‑materiale.
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
Zaznacz, jakie otwory wyróżnia się ze względu na kąt rozpoczęcia wiercenia.
Dokończ poniższe zdanie, zaznaczając prawidłową odpowiedź. Trajektoria zakładająca precyzyjne utrzymywanie pionowego kierunku wiercenia to:
Dokończ poniższe zdanie, zaznaczając prawidłową odpowiedź. Tradycyjne wiercenia pionowe, podczas których stosowany jest inklinometr, można zaliczyć do wierceń:
Dokończ poniższe zdanie, zaznaczając prawidłową odpowiedź. Oznaczenie głębokości otworu wiertniczego przyjmowanej jako długość zastosowanego przewodu wiertniczego to:
Zaznacz wszystkie elementy, z których składa się układ pomiarowy w inklinometrze mechanicznym klasycznym (np. double-shot).
Zakładając, że lanca inklinometru opada do wnętrza przewodu wiertniczego z prędkością metrów na sekundę, a aktualna głębokość otworu wynosi metrów oraz, że wkręcenie inklinometru do lancy trwa minut i zapas gwarantujący skuteczne wykonanie pomiaru minuty. Zaznacz, na jaki czas opóźnienia uruchomienia powinien zostać ustawiony inklinometr.
Przyjrzyj się przedstawionej fotografii, a następnie określ, z jakiego typu urządzenia kontrolno-pomiarowego pochodzi znajdująca się na nim papierowa tarczka.
Przyjrzyj się przedstawionej fotografii, a następnie określ, z jakiego typu urządzenia kontrolno-pomiarowego pochodzi znajdująca się na nim papierowa tarczka.
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
Patrząc na rysunek obok, określ z jakim urządzeniem kontrolno-pomiarowym mamy do czynienia.
Patrząc na rysunek obok, określ z jakim urządzeniem kontrolno-pomiarowym mamy do czynienia.
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
Zinterpretuj obrazek obok i zaznacz, ile wynosi kąt odchylenia otworu wiertniczego od pionu, w którym przeprowadzono pomiar.
Zinterpretuj obrazek obok i zaznacz, ile wynosi kąt odchylenia otworu wiertniczego od pionu, w którym przeprowadzono pomiar.
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
Określ, z jakiego urządzenia kontrolno-pomiarowego pochodzi element przedstawiony na ilustracji, kąt odchylenia otworu wiertniczego od osi pionowej i wartość azymutu kierunku odchylenia od pionu. Zaznacz prawidłowe odpowiedzi.
Określ, z jakiego urządzenia kontrolno-pomiarowego pochodzi element przedstawiony na ilustracji, kąt odchylenia otworu wiertniczego od osi pionowej i wartość azymutu kierunku odchylenia od pionu. Zaznacz prawidłowe odpowiedzi.
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
Zaznacz prawidłowe dokończenie zdania. W trakcie kontroli profilu otworu za pomocą inklinometru, azymut wyniósł 90 stopni, co świadczy o:
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
Zaznacz prawidłową odpowiedź. Nowoczesną odmianą systemu kontroli trajektorii otworu jest:
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
Zaznacz, ile nakłuć występuje w inklinometrze mechanicznym double-shot podczas jednego cyklu pomiarowego?
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
Przestrzenny przebieg osi otworu określa się mianem:
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
Zaznacz prawidłowe dokończenie poniższego zdania. Stosując obliczenie wykorzystujące znajomość kąta odejścia od pionu otworu wiertniczego oraz funkcję cosinus, można obliczyć:
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
Zaznacz wszystkie czynności związane z funkcjonowaniem oraz zapuszczaniem mechanicznego inklinometru do wnętrza otworu wiertniczego.
Kontrola trajektorii otworu wiertniczego2070Brawo! Wiesz już całkiem dużo o kontroli trajekotrii otworu wiertniczego.Niestety musisz jeszcze raz zapoznać się z zasobem Wykonanie pomiarów inklinometrem wrzutowym w tym e‑materiale.
Test
Kontrola trajektorii otworu wiertniczego
Liczba pytań:
20
Limit czasu:
min
Pozostało prób:
1/1
Twój ostatni wynik:
-
Kontrola trajektorii otworu wiertniczego
Pytanie
1/20
Pozostało czasu
0:00
Twój ostatni wynik
-
Trajektoria kierunkowa, przy której otwór składa się z pionowego odcinka oraz sekcji nabierania kąta odchylenia osi otworu od pionu to:
Trajektoria kierunkowa, przy której otwór składa się z pionowego odcinka, pierwszej sekcji nabierania kąta odchylenia osi otworu od pionu, prostolinijnego odcinka pochyłego, drugiego odcinka nabierania kąta odchylenia osi otworu od pionu oraz końcowego odcinka pochyłego lub najczęściej poziomego to:
Trajektoria kierunkowa, przy której otwór składa się z pionowego odcinka, sekcji nabierania kąta odchylenia osi otworu od pionu, sekcji zrzucania kąta odchylenia od pionu oraz końcowego odcinka pionowego to:
Ze względu na kąt rozpoczęcia wiercenia otwory dzieli się na:
Trajektoria zakładająca precyzyjne utrzymywanie pionowego kierunku wiercenia to:
Tradycyjne wiercenia pionowe podczas których stosowany jest inklinometr, można zaliczyć do wierceń:
Oznaczenie głębokości otworu wiertniczego przyjmowanej jako długość zastosowanego przewodu wiertniczego to:
Układ pomiarowy w inklinometrze mechanicznym klasycznym (np. double-shot) składa się z:
Zakładając, że lanca inklinometru opada do wnętrza przewodu wiertniczego z prędkością 3 metrów na sekundę, a aktualna głębokość otworu wynosi 2700 metrów oraz, że wkręcenie inklinometru do lancy trwa 5 minut i zapas gwarantujący skuteczne wykonanie pomiaru 3 minuty. Podaj, na jaki czas opóźnienia uruchomienia powinien zostać ustawiony inklinometr.
Tarczka pomiarowa z naniesionymi kręgami reprezentującymi stopnie oraz dwoma dziurami pomiarowymi, świadczy o zastosowaniu jakiego urządzenia kontrolno-pomiarowego?
Urządzenie kontrolno-pomiarowe wyposażone w tarczkę pomiarową z kręgami reprezentującymi stopnie oraz literami: N,S,W,E to:
Na tarczce pomiarowej pochodzącej z inklinometru mechanicznego double-shot pomiary wskazują na odchylenie wynoszące 3,5 oraz 4,5 stopnia. Określ jakie jest odchylenie otworu od osi pionowej.
Zinterpretuj pomiary z tarczki pomiarowej pochodzącej z mechanicznego inklinometru magnetycznego, jeżeli dziurka pomiarowa znajduje się równolegle do litery W oraz na kręgu z oznaczeniem 6.
W trakcie kontroli profilu otworu za pomocą inklinometru, azymut wyniósł 90 stopni, co świadczy o:
Nowoczesną odmianą systemu kontroli trajektorii otworu jest:
Element wyposażony w gumowe bolce dystansowe to:
Ile nakłuć występuje w inklinometrze mechanicznym double-shot podczas jednego cyklu pomiarowego?
Przestrzenny przebieg osi otworu określa się mianem:
Stosując obliczenie wykorzystujące znajomość kąta odejścia od pionu otworu wiertniczego oraz funkcję cosinus można obliczyć:
Zaznacz wszystkie czynności związane z funkcjonowaniem oraz zapuszczaniem mechanicznego inklinometru do wnętrza otworu wiertniczego:
