kąt zawarty pomiędzy kierunkiem północy magnetycznej, a kierunkiem skrzywienia osi otworu wiertniczego. Korzystając z kąta deklinacji (miejscowego odchylenia między północą geograficzną i magnetyczną) azymut magnetyczny przeliczany jest na azymut geograficzny, czyli kąt zawarty pomiędzy północą geograficzną, a kierunkiem skrzywienia osi otworu wiertniczego.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

działania prowadzące do odchylania osi otworu od pionu.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

ciężar zestawu przewodu wiertniczego wiszącego na haku wiertniczym, który odczytywany jest przez wskazania ciężarowskazu. Wskazania te pochodzą od czujnika zamontowanego w kotwicy martwego końca liny.

Film edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wierceniaD1BiWBj4CFilm edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wiercenia

analogowe urządzenie o wyglądzie przypominającym tarcze zegarową. Technicznie jest to manometr, wyposażony w dwie wskazówki sprzężone ze sobą przekładnią zębatą oraz dwie skale służące do wskazywania ciężaru na haku wiertniczym (z ang. Hook load) oraz nacisku na świder (z ang. Weight on bit). Typowo wskazówki obracają się w przeciwne strony.

Film edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wierceniaD1BiWBj4CFilm edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wiercenia

ciśnienie pod jakim zatłaczana jest płuczka wiertnicza do przewodu wiertniczego, czyli ciśnienie, z jakim tłoczą pompy płuczkowe.

RHfwtibffKTPy

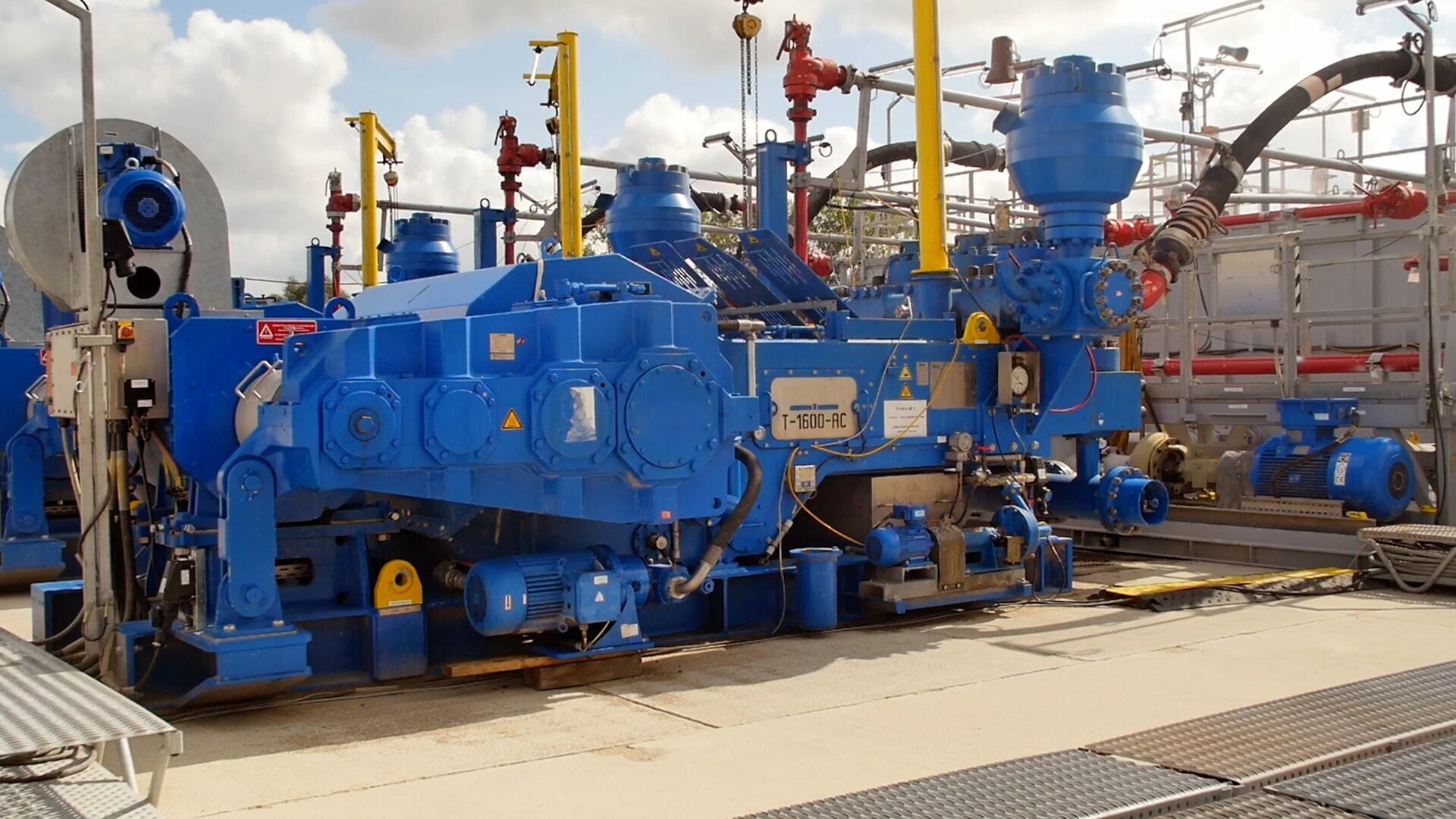

Zdjęcie przedstawia pompę płuczkową czyli odpowiadające za zatłaczanie płuczki wiertniczej na dno otworu z odpowiednio wysokim ciśnieniem pozwalającym na pokonanie oporów przepływu i wyniesienie płuczki z fazą stałą (zwiercinami) na powierzchnię. Pompa płuczkowa jest podłużnym urządzeniem, wykonanym ze stali pomalowanej na kolor niebieski. Do końcówki urządzeina przymocowany jest, gruby elastyczny wąż, który podłączony jest do czerwoego rurociągu. Na zdjęciu widnieje silnik elektryczny napędzający pompę płuczkową, pompa płuczkowa typu triplex wykorzystywana podczas wierceń normalnośrednicowych z prawym obiegiem płuczki wiertniczej. Konstrukcja pompy przewiduje możliwość zamontowania tulei cylindrowych różnych średnic, do pozwala na regulację maksymalnego ciśnienia tłoczenia. Wraz ze wzrostem średnic tulei cylindrowych maksymalne ciśnienie tłoczenia maleje, a strumień objętości rośnie. Strumień objętości pompy jest regulowany również przez zmianę prędkości obrotowej silnika napędzającego pompę oraz odśrodkowa pompa doładowująca ssąco‑tłocząca.

Film edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wierceniaD1BiWBj4CFilm edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wiercenia

ciśnienie występujące w przestrzeni pierścieniowej otworu wiertniczego, mierzone u jego wylotu (na wysokości zainstalowania prewenterów).

Film edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wierceniaD1BiWBj4CFilm edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wiercenia

czas jaki upływa pomiędzy rozpoczęciem zapuszczania inklinometru, a posadowieniem go w gnieździe nad świdrem.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

czujnik odpowiedzialny za odczyt wartości ciśnienia w układzie hydraulicznym. W przypadku zastosowania elektronicznych wyświetlaczy wartości ciśnień wartość zmierzona przez czujnik jest zamieniana na sygnał cyfrowy.>

Film edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wierceniaD1BiWBj4CFilm edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wiercenia

narzędzie pomiarowe służące do pomiaru odchylenia osi otworu wiertniczego od pionu.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

inklinometr służący do pomiaru odchylenia osi otworu od pionu, który podczas jednego cyklu pomiarowego dokonuje dwukrotnie pomiaru.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

narzędzie pomiarowe służące do pomiaru odchylenia osi otworu wiertniczego od pionu oraz azymutu magnetycznego kierunku odchylenia osi otworu od pionu.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

najprostszy konstrukcyjnie inklinometr, którego głównymi podzespołami są: opóźniający mechanizm zegarowy, mechanizm sprężynowy wyzwalający wysunięcie talerzyka, talerzyk do zamocowania tarczki pomiarowej, tarczki papierowej z naniesionymi pierścieniami oznaczającymi stopnie oraz żyroskopowo zamocowana iglicy zawsze ustawionej w pionie. Po zapuszczeniu na pożądaną głębokość mechanizm zegarowy zwalnia talerzyk, który papierową tarczką uderza w iglicę. Kąt odchylenia osi otworu wiertniczego od pionu reprezentowany jest przez odznaczone nakłucie (dwa nakłucia) w papierowej tarczce inklinometru.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

inklinometr służący do pomiaru odchylenia osi otworu od pionu, który podczas jednego cyklu pomiarowego jednokrotnie dokonuje pomiaru.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

inaczej DLS – z ang. Dogleg Severity – parametr przedstawiany w jednostce $°/100 \mathrm{ft}$ lub $°/30,5 \mathrm{m}$ informujący o tym z jaką intensywnością budowany jest kąt skrzywienia otworu wiertniczego. Im większy DLS (im więcej stopni na $100$ stóp), tym intensywniejsze jest budowanie kąta, co skutkuje możliwością uzyskania większego odchylenia osi otworu od pionu na krótszym odcinku otworu.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

parametr określający, ile litrów płynu (płuczki wiertniczej) zmieści się w jednym metrze rurowego elementu przewodu wiertniczego lub rury okładzinowej.

Film instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczejD1BA03WgWFilm instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczej

parametr określający wyporność elementu przewodu wiertniczego lub rury okładzinowej, zanurzonej w płuczce wiertniczej, w przypadku zastąpienia tego elementu rurowego pełnym elementem (walcem).

Film instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczejD1BA03WgWFilm instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczej

parametr określający wyporność elementu przewodu wiertniczego lub rury okładzinowej, zanurzonej w płuczce wiertniczej.

Film instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczejD1BA03WgWFilm instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczej

dokument wypełniany w trakcie operacji marszowania. Zawiera dane o: Ilości wyciągniętych/zapuszczonych pasów (rur płuczkowych, rur HWDP, obciążników), długości wyciągniętych/zapuszczonych pasów, całkowitej długości wyciągniętych/zapuszczonych pasów, obliczonej zmiany objętości płuczki w zbiorniku marszowym, rzeczywistej zmiany objętości w zbiorniku marszowym, objętości płuczki w zbiorniku marszowym oraz różnicy pomiędzy wartościami obliczonymi, a rzeczywistymi. Karta ta służy do weryfikacj,i czy w trakcie operacji marszowania zanotowano przypływ płynu złożowego do otworu lub ucieczkę płuczki do stref chłonnych.

Film instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczejD1BA03WgWFilm instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczej

pojęcie odnoszące się do pojedynczego elementu przewodu wiertniczego (jednej rury, jednego obciążnika). Kawałki rur płuczkowych tworzą pas elementów przewodu wiertniczego, np. trzy rury płuczkowe tworzą jeden pas rur płuczkowych, trzy obciążniki tworzą jeden pas obciążników.

Film edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wierceniaD1BiWBj4CFilm edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wiercenia

osprzęt wiertniczy, służący do dokręcania i odkręcania (docinania i rozcinania) połączeń gwintowych, między innymi przewodu wiertniczego, podwieszony na łańcuchach z przeciwwagami w szybie wiertniczym, pociągany liną stalową. Kluczami maszynowymi operują pomocnicy otworowi.

RXl8LtSotCrJv

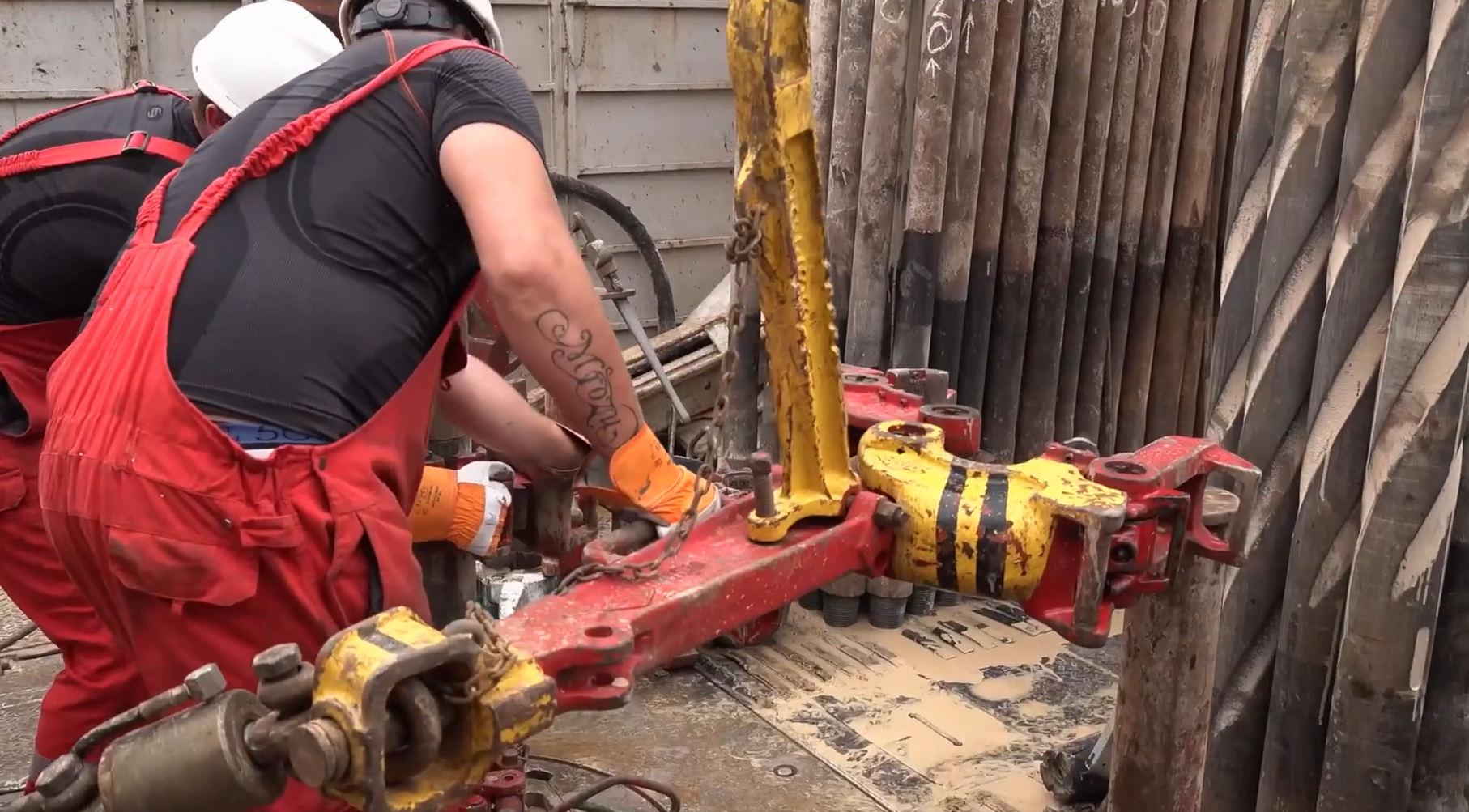

Ilustracja interaktywna. Ilustracja przedstawia masywny, czerwony klucz maszynowy do przewodu wiertniczego. Klucz maszynowy jest w kształcie szczypiec. Klucz podwieszony jest na linie w szybie wiertniczym, z wykorzystaniem przeciwwag. Z jego pomocą stołowi skręcają i rozkręcają połączenia gwintowe przewodu wiertniczego. Klucz maszynowy składa się z: wieszaka klucza maszynowego służącego do podwieszenia klucza na łańcuchu w szybie wiertniczym, szczęki klucza maszynowego która jest elementem zapinanym na zworniku skręcanego elementu rurowego oraz ostrza klucza maszynowego który jest elementem odpowiedzialnym za zwiększenie tarcia między szczękami a zwornikiem skręcanego elementu.

Film edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wierceniaD1BiWBj4CFilm edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wiercenia

element przytwierdzony do podwozia wiertnicy, konstrukcji wieżomasztu lub do podbudowy, służąca do przymocowania martwego końca liny wiertniczej. Przez obecność czujnika mieszkowo‑przeponowego umożliwia dostarczenie informacji (ciśnienia płynu hydraulicznego) do manometru ciężarowskazu. Dzięki temu wiertacz jest informowany o ciężarze zawieszonym na haku.

R10gMb8SFB6oL

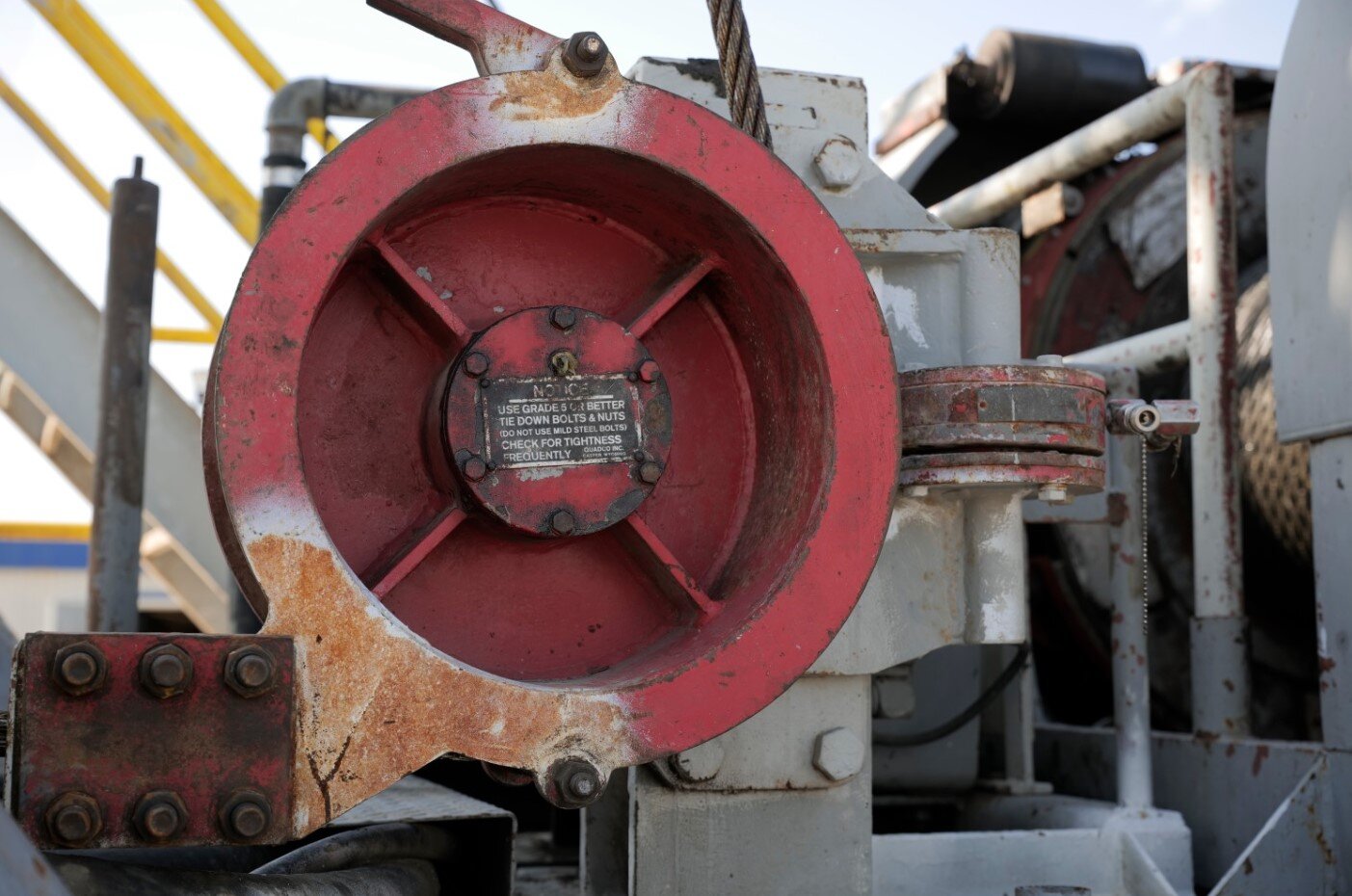

Zdjęcie przedstawia kotwicę martwego końca liny czyli element, do którego zamontowany jest koniec liny wiertniczej, wyposażony w czujnik siły do określania wskazań ciężarowskazu. Do czerwonego elementu w kształcie walca tak zwanej kotwicy martwego końca liny przymocowany jest martwy koniec liny wiertniczej. Lina wiertnicza wykonana jest ze stali z nachodzących na siebie splotek. W połowie wysokości czerwonego walca umieszczony jest do niego prostopadle (w poziomie) drugi mniejszy czerwony walec, który stanowi czujnik siły do określania wskazanego ciężarowskazu.

Film edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wierceniaD1BiWBj4CFilm edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wiercenia

łącznik zamocowany między silnikiem wgłębnym, a świdrem wiertniczym, służący do zmiany kąta odchylenia od pionu otworu wiertniczego.

R6CWqg7z0mffT

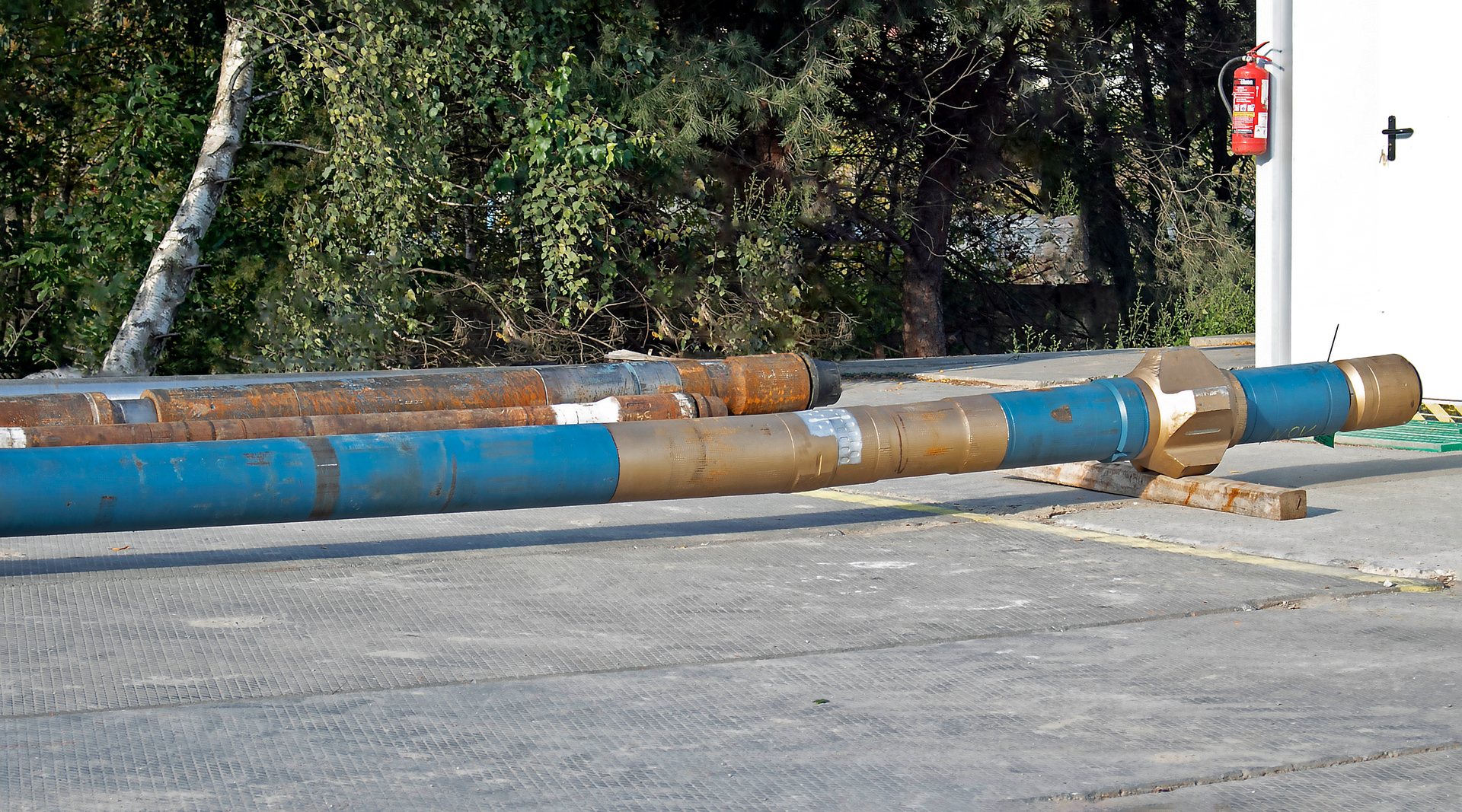

Zdjęcie przedstawia krzywy łącznik. Jest on zorientowany poziomo na placu wiertni. W tle znajdują się drzewa. Krzywy łącznik zamontowany jest między silnikiem wgłębnym a świdrem wiertniczym. Stanowi go rurowaty element wykonany z brązowawego, lekko połyskującego metalu. Z lewej strony odchodzi od niego niebieska rura. Podobnie z prawej. Przy czym jest ona tutaj zdecydowanie krótsza i nagwintowana jest na cześć składającą się z czterech symetrycznych względem osi poprzecznej i rozmieszczonych wokół obwodu rury wypustek.

Sekwencje filmowe Praca serwisów dla sektora poszukiwawczegoDeUp7TKXfSekwencje filmowe Praca serwisów dla sektora poszukiwawczego

łata z naniesioną podziałka, zakończona od dołu pływakiem utrzymującym się na powierzchni płuczki w zbiorniku, umożliwiająca odczyt poziomu płuczki w zbiorniku płuczkowym.

Film instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczejD1BA03WgWFilm instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczej

przyrząd do pomiaru ciśnienia w obwodzie hydraulicznym, względem ciśnienia otoczenia.

RSwFRbRzSBj3V

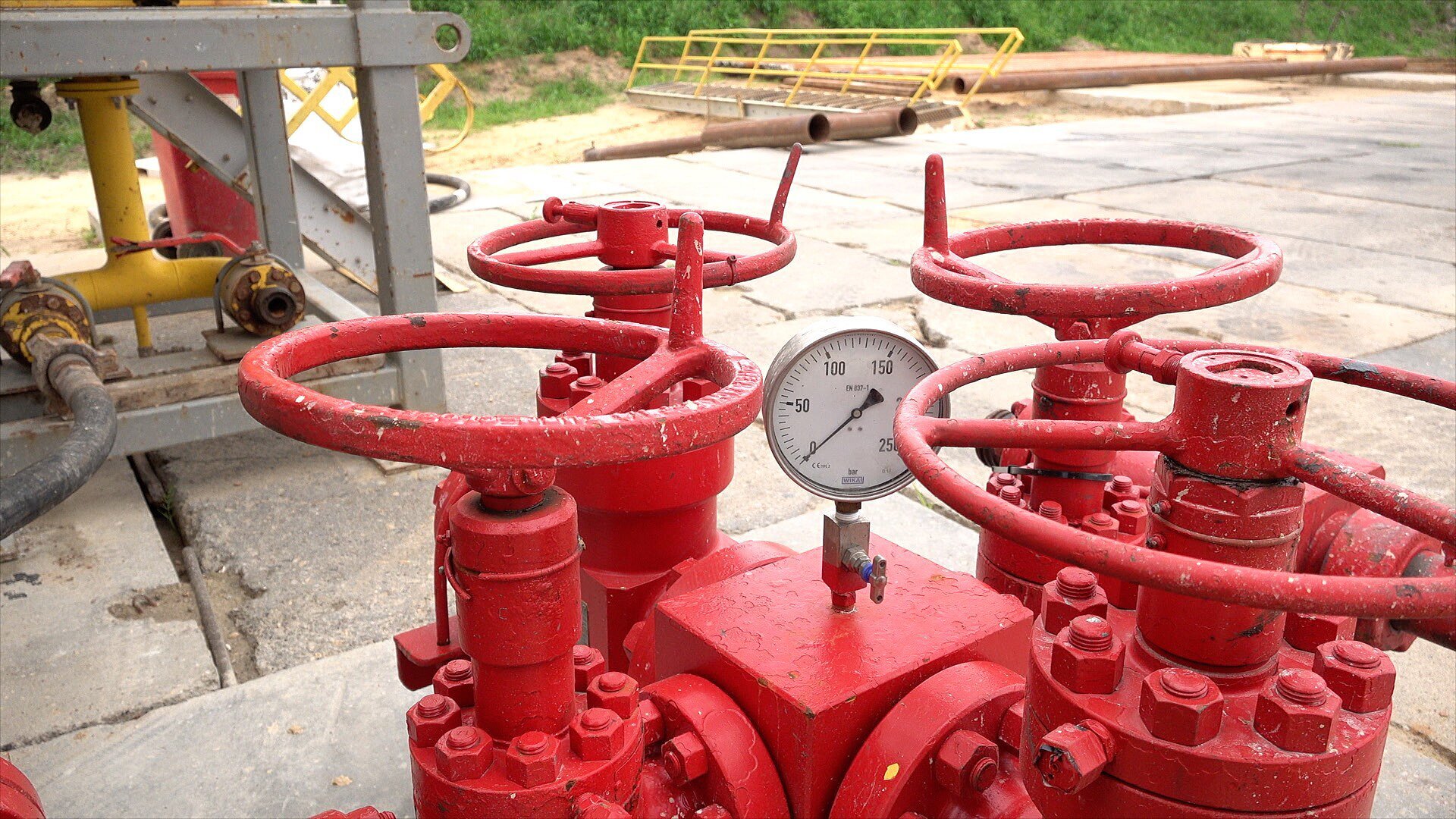

Zdjęcie przedstawia manometr służący do pomiaru ciśnienia. Jest ona zamontowany w części rurociągu. W tle plac wiertni. W górnej części konstrukcji znajduje się okrągła tarcza pomiarowa. Wskazuje ona zero barów. Tarcza osadzona jest w prostopadłościennym, czerwonym korpusie. Posiada on na każdej ze ścian bocznych kołnierze. Dookoła korpusu znajdują się zorientowane pionowo rury, z których każda zakończona jest zaworem wbudowanym w połączenie kołnierzowe.

Film edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wierceniaD1BiWBj4CFilm edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wiercenia

prace wiertnicze, przez które rozumie się kolejno: przykręcenie narzędzia wiercącego do przewodu wiertniczego, zapuszczanie przewodu wiertniczego wraz z narzędziem, wiercenie, płukanie, wyciąganie przewodu wiertniczego.

Film instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczejD1BA03WgWFilm instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczej

pojęcie odnoszące się do procesu zapuszczania lub wyciągania przewodu wiertniczego.

Film instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczejD1BA03WgWFilm instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczej

urządzenie służące do pomiaru liczby suwów (skoków) jakie wykonuje pompa płuczkowa w jednostce czasu, w trakcie tłoczenia płuczki wiertniczej.

Film edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wierceniaD1BiWBj4CFilm edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wiercenia

układ pomiarowy do określenia momentu obrotowego przekazywanego z urządzenia wiertniczego na przewód wiertniczy.

Film edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wierceniaD1BiWBj4CFilm edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wiercenia

urządzenie do pomiaru prędkości obrotowej przewodu wiertniczego

Film edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wierceniaD1BiWBj4CFilm edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wiercenia

urządzenie do pomiaru momentu obrotowego. Moment obrotowy jest określany jako iloczyn wartości siły oraz ramienia na którym siła ta działa.

Film edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wierceniaD1BiWBj4CFilm edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wiercenia

skrót pochodzący z angielskiej nazwy systemu Measurement While Drilling. System ten służy do pomiaru aktualnego ciśnienia, temperatury oraz trajektorii otworu w przestrzeni trójwymiarowej, przy jednoczesnym głębieniu otworu. Pomiary są wykonywane w przy dnie otworu, a następnie przesyłane na powierzchnię. Najbardziej rozpowszechnionym sposobem transmisji danych z dna otworu na powierzchnię jest wykorzystanie płuczki wiertniczej jako medium sprężystego, przekazującego sygnały akustyczne (impulsy ciśnienia) do odbiornika sygnału na powierzchni.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

parametr wiercenia, określający nacisk wywierany na narzędzie wiercące. Podczas wierceń głębokich za wywieranie nacisku na narzedzie odpowiadają obciążniki.

Film edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wierceniaD1BiWBj4CFilm edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wiercenia

Jest to kąt zawarty między kierunkiem pionowym i aktualnym przebiegiem osi otworu wiertniczego.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

jest to pozioma odległość miedzy punktem rozpoczęcia wiercenia otworu, a miejscem, w którym znajduje się dno otworu wiertniczego.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

otwór, którego główna część stanowi odcinek poziomy. W wiertnictwie naftowym otwory kierunkowe bardzo często zakończone są prostymi odcinkami horyzontalnymi w celu jak najefektywniejszego rozwiercenia warstwy złożowej.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

otwór wiertniczy, odchylony w przestrzeni od kierunku pionowego na skutek zamierzonego działania.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

otwór wykonany w sposób, by w jak największym stopniu oś pionowa otworu wiertniczego pokrywała się z osią pionową, zmierzającą prostopadle do środka ziemi.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

wartości mechaniczne, hydrauliczne lub inne, przy których odbywa się proces głębienia otworu wiertniczego.

Film edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wierceniaD1BiWBj4CFilm edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wiercenia

skręcone ze sobą pojedyncze kawałki elementów przewodu wiertniczego. Przez pas rur płuczkowych rozumie się skręcone ze sobą dwie lub trzy rury płuczkowe, analogicznie w przypadku grubościennych rur płuczkowych, dwie lub trzy rury HWDP czy obciążników – dwa lub trzy obciązniki. Długość pojedynczego pasa limitowana jest wysokością pomostu wieżowego (belki oporowej) urządzenia wiertniczego.

Film edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wierceniaD1BiWBj4CFilm edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wiercenia

Film instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczejD1BA03WgWFilm instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczej

maszyna robocza wywołująca przepływ płynu w obiegu.

Sekwencje filmowe Praca serwisów dla sektora poszukiwawczegoDeUp7TKXfSekwencje filmowe Praca serwisów dla sektora poszukiwawczego

kąt odnoszący się do skrzywienia przebiegu trajektorii otworu wiertniczego, z uwzględnieniem osi X,Y,Z (trzech wymiarów).

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

zjawisko, które w trakcie wiercenia odznacza się zwiększeniem objętości płynów w otworze wiertniczym, co jest obserwowane jako wzrost poziomu płuczki w zbiorniku roboczym, a w trakcie marszowania, w zbiorniku marszowym. W zależności od dopływającego medium i charakterystyki sytuacji dopływu, zauważony trwający przypływ płynu do otworu określa się mianem erupcji wstępnej. Brak podjęcia odpowiedniej procedury likwidacji skutków przypływu płynu złożowego do otworu może doprowadzić do erupcji rozwiniętej.

Film instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczejD1BA03WgWFilm instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczej

element montowany w dolnej części przewodu wiertniczego, współpracujący z systemem MWD, wytwarzający impulsy ciśnienia w płuczce wiertniczej. Impulsy te przekazują informację z dna otworu na powierzchnię terenu o parametrach przebiegu osi otworu wiertniczego.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

punkt, w którym następuje koniec odcinka budowania lub zrzucania kata odchylenia osi otworu od pionu, a dalszy wiercony odcinek jest prostoliniowy, zgodny z nadanym kątem przez poprzedni odcinek.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

punkt, w którym następuje początek budowania lub zrzucania kąta krzywienia otworu.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

element klucz maszynowego, łączący wielozawiasowy układ samozaciskowych szczęk zakładanych na połączenie gwintowe przewodu wiertniczego oraz uchwyt do zamocowania liny pociągającej kluczem. Długość ramienia jest uwzględniana przy obliczeniu momentu dokręcania połączenia gwintowego.

Film edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wierceniaD1BiWBj4CFilm edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wiercenia

dokument wypełniany przez inżyniera płuczkowego, pracującego w serwisie płuczkowym, za każdy dzień prac wiertniczych. Informacje w raporcie są uzupełniane kilka razy dziennie. Raport ten informuje między innymi o zmianach parametrach płuczki wiertniczej, pracy systemu oczyszczania płuczki, zużyciu materiałów płuczkowych, wywozie odpadów wiertniczych.

Film instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczejD1BA03WgWFilm instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczej

działanie mające na celu rejestrację i archiwizację parametrów pracy urządzenia wiertniczego. Dawniej wykorzystywano rejestratory mechaniczne, które dokonywały zapisu na papierowych taśmach lub okrągłych papierowych dyskach. Współcześnie zapis odbywa się cyfrowo.

Film edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wierceniaD1BiWBj4CFilm edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wiercenia

to odpowiednio wyprofilowany ruchomy element silnika wgłębnego, który pod wpływem przepływającej płuczki pomiędzy nim, a statorem (również o odpowiednim wyprofilowaniu) jest obracany, a jego obrót powoduje ruch obrotowy narzędzia wiertniczego.

Sekwencje filmowe Praca serwisów dla sektora poszukiwawczegoDeUp7TKXfSekwencje filmowe Praca serwisów dla sektora poszukiwawczego

element manometru mechanicznego. Rurka Bourdona, pod wpływem ciśnienia, doznaje zmiany kształtu, a odkształcenie powstałe w ten sposób są zamieniane na liniowe przemieszczenie. Przemieszczenie to przez odpowiedni mechanizm zębaty zamieniane jest na ruch obrotowy wskazówki manometru.

Film edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wierceniaD1BiWBj4CFilm edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wiercenia

serwis wiertniczy zajmujący się utrzymywaniem w sprawności czujników pomiarowych zainstalowanych na urządzeniu wiertniczym oraz dokonujący zapisu i archiwizacji danych podczas prac wiertniczych.

Film edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wierceniaD1BiWBj4CFilm edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wiercenia

serwis odpowiedzialny za regulację parametrów płuczki wiertniczej, dystrybucję komponentów płuczkowych oraz kontrolę utrzymania zaprojektowanych parametrów płuczki wiertniczej. Przedstawicielem serwisu płuczkowego na miejscu wiercenia jest inżynier płuczkowy.

Film instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczejD1BA03WgWFilm instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczej

serwis odpowiedzialny za pracę zestawu wiertniczego do prowadzenia wierceń kierunkowych. Przedstawicielem serwisu wierceń kierunkowych jest wiertacz kierunkowy.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

Sekwencje filmowe Praca serwisów dla sektora poszukiwawczegoDeUp7TKXfSekwencje filmowe Praca serwisów dla sektora poszukiwawczego

silnik stosowany w wierceniach kierunkowych do napędzania narzędzia wiertniczego. Wyróżnia się: turbowierty, elektrowierty oraz naporowe wgłębne silnik hydrauliczne. Obecnie najczęściej stosowane są naporowe wgłębne silniki hydrauliczne.

Sekwencje filmowe Praca serwisów dla sektora poszukiwawczegoDeUp7TKXfSekwencje filmowe Praca serwisów dla sektora poszukiwawczego

element do pomiaru wartości działającej siły na klucz maszynowy. Siłomierz ten stosowany do pomiaru, z jaką siłą klucz jest pociągany przez linę stalową, co przekłada się na moment dokręcenie (docięcia) połączenia gwintowego.

Film edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wierceniaD1BiWBj4CFilm edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wiercenia

nieruchomy element naporowego wgłębnego silnika hydraulicznego, który poprzez swoje wyprofilowanie jak i budowę rotora, znajdującego się wewnątrz, umożliwia generowanie ruchu obrotowego przez przepływający strumień płuczki, między rotorem, a statorem. Ruch obrotowy przekazywany jest na narzędzie wiercące.

Sekwencje filmowe Praca serwisów dla sektora poszukiwawczegoDeUp7TKXfSekwencje filmowe Praca serwisów dla sektora poszukiwawczego

trajektoria otworu wiertniczego w przekroju przypominająca literę „J”, rozpoczynająca się odcinkiem pionowym, przechodząca w odcinek krzywienia.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

trajektoria otworu wiertniczego, w przekroju przypominająca literę „S”, w budowie, której występuje odcinek budowania kąta i odcinek zrzucania kąta.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

trajektoria otworu wiertniczego w przekroju przypominająca literę „S”, w budowie, której występuje odcinek budowania kąta, następnie odcinek prostoliniowy oraz odcinek zrzucania kąta.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

trajektoria otworu wiertniczego w przekroju przypominająca literę „J”, w budowie, której występuje odcinek budowania kąta, następnie odcinek prostoliniowy oraz drugi odcinek budowania kąta.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

trajektoria otworu wiertniczego w przekroju przypominająca literę „J”, w budowie, której występuje odcinek budowania kąta, odcinek prostoliniowy, drugi odcinek budowania kąta, a następnie odcinek prostoliniowy horyzontalny.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

trajektoria otworu wiertniczego w przekroju przypominająca literę „J”, rozpoczynająca się odcinkiem pionowym, przechodząca w odcinek krzywienia oraz końcowym odcinkiem prostoliniowym.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

jest to przestrzenny przebieg osi otworu wiertniczego. Ze względu na przebieg wyróżnia się trajektorie: „J”, „2J”, „S” oraz inne przebiegi prowadzone dowolnie w przestrzeni 3 wymiarowej x,y,z.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym

zjawisko, podczas którego zachodzi chłonność przewierconych skał. Objawia się zmniejszeniem poziomu płuczki w zbiorniku roboczym lub marszowym, względem wartości obliczonej. Świadczyć to może o tym, że przewiercone zostały strefy chłonne lub strefy o anomalnie niskim ciśnieniu złożowym, co powoduje ucieczkę płuczki do skał.

Film instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczejD1BA03WgWFilm instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczej

wskaźnik obrazujący stosunek objętości płuczki zatłoczonej do otworu do objętości płuczki wypływającej na powierzchnię.

Film edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wierceniaD1BiWBj4CFilm edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wiercenia

Film instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczejD1BA03WgWFilm instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczej

Sekwencje filmowe Praca serwisów dla sektora poszukiwawczegoDeUp7TKXfSekwencje filmowe Praca serwisów dla sektora poszukiwawczego

wskaźnik informujący o poziomie płuczki wiertniczej w zbiorniku roboczym. Dawniej wskaźnikiem była łata pomiarowa, aktualnie za pomiar odpowiadają czujniki elektroniczne, a wskazania ukazywane są na ekranie kontrolno‑pomiarowym.

Film instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczejD1BA03WgWFilm instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczej

wskaźnik informujący o poziomie płuczki wiertniczej w zbiorniku marszowym. Dawniej wskaźnikiem była łata pomiarowa, aktualnie za pomiar odpowiadają czujniki elektroniczne, a wskazania ukazywane są na ekranie kontrolno‑pomiarowym.

Film instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczejD1BA03WgWFilm instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczej

wykres tworzony przez urządzenia serwisu aparatury kontrolno‑pomiarowej, zawierający informacje między innymi jak: ciężar na haku, nacisk na świder, ciśnienie tłoczenia płuczki, ciśnienie w przestrzeni pierścieniowej, moment obrotowy, prędkość obrotowa, suwy pompy płuczkowej, strumień objętości płuczki, chwilowa prędkość wiercenia, bilans płuczki.

RpvSU5TtnQ60G

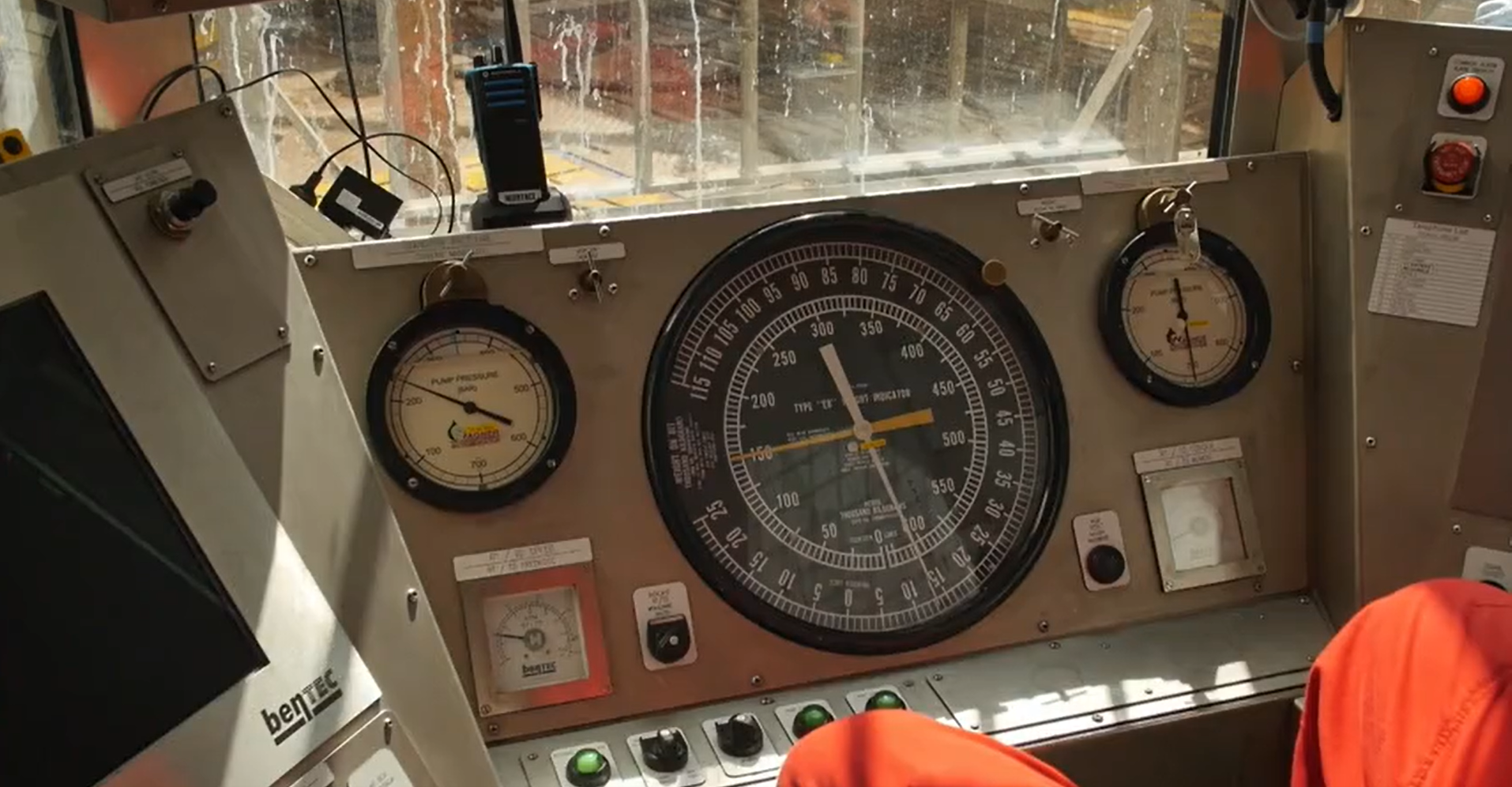

Zdjęcie przedstawia kabinę operatora, w której znajduje się aparatura kontrolno‑pomiarowa. Przed operatorem znajduje się pięć różnych wskaźników o różnym kształcie i rozmiarze. Dwa mniejsze wskaźniki o kolistym kształcie znajdują się na górze stalowego panelu. Dwa mniejsze wskaźniki w kształcie kwadratu znajdują się w dolnych narożach panelu. Po środku stalowego panelu znajduje się ostatni wskaźnik o kształcie koła, którego średnica jest równa wysokości panelu. Po lewej stronie znajduje się czarny ekran.
Aparatura kontrolno‑pomiarowa jest to zespół wskaźników, czujników, manometrów oraz innych elementów służących do dostarczania informacji na temat wiercenia. W skład aparatury kontrolno‑pomiarowej wchodzi: Manometr ciśnienia w przewodzie wiertniczym pozwalający na monitorowanie aktualnego ciśnienia w przewodzie wiertniczym, miernik prędkości obrotowej pozwalający na monitorowanie prędkości obrotowej przewodu wiertniczego, ciężarowskaz pozwalający na monitorowanie aktualnego ciężaru na haku wiertniczym oraz nacisku wywieranego na świder , manometr ciśnienia w przestrzeni pierścieniowej pozwalający na monitorowanie aktualnego ciśnienia w przestrzeni pierścieniowej między przewodem wiertniczym a kolumną rur okładzinowych, miernik momentu obrotowego pozwalający na monitorowanie aktualnego momentu obrotowego przewodu wiertniczego oraz Ekran wizualizujący historyczne dane z wiercenia w czasie rzeczywistym - Urządzenie pokazujące parametry takie jak: ciężar na haku, nacisk na świder, prędkość i moment obrotowy przewodu, ilość wpływającej i wypływającej płuczki, ciśnienie pomp płuczkowych, postęp wiercenia i wiele innych ważnych parametrów ze względu na prędkość i bezpieczeństwo procesu wiercenia.

Film edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wierceniaD1BiWBj4CFilm edukacyjny Urządzenia kontrolno‑pomiarowe stosowane w procesie wiercenia

zbiornik stosowany w trakcie prac marszowych, czyli zapuszczania lub wyciągania przewodu wiertniczego. Wskazania odczytywane przy jego pomocy świadczą o zaniku płuczki wiertniczej lub przypływie płynu złożowego do otworu.

Film instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczejD1BA03WgWFilm instruktażowy - tutorial Wykonanie bilansu płuczki wiertniczej

działanie polegające na prowadzeniu wiercenia tak, aby powstająca trajektoria dążyła do zmniejszenia wartości kąta odchylenia od pionu.

Film instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowymDpDUV9j7EFilm instruktażowy - tutorial Wykonanie pomiarów inklinometrem wrzutowym
