Maszyny do gięcia stali zbrojeniowej

WIZUALIZACJA W 2D/3D

s

Wizualizacja części giętarki

1
R4IL9b6vw4PW3
Maszyny do gięcia stali zbrojeniowej
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.

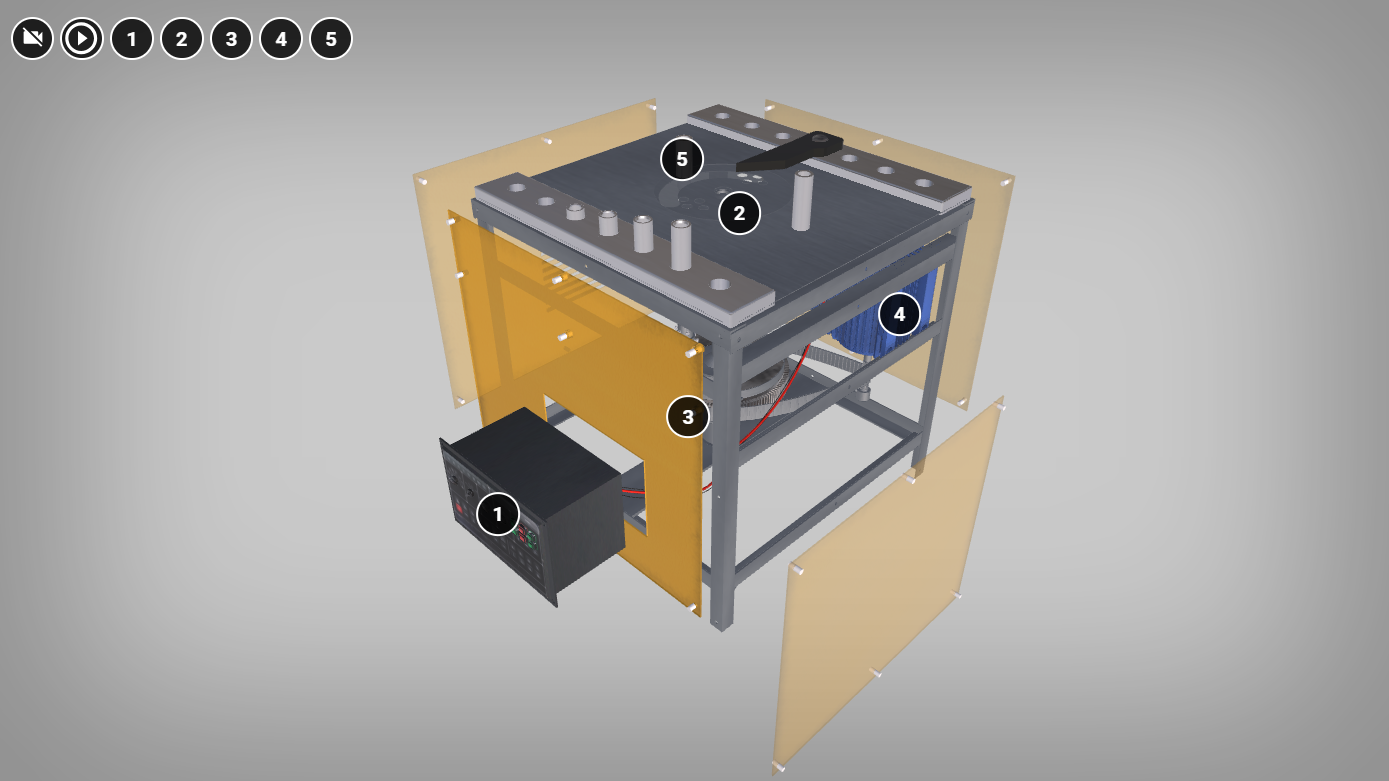

Wizualizacja trzy de ukazuje giętarkę. Jest to urządzenie. którego konstrukcja ma kształt prostopadłościanu. Na blacie w centralnym miejscu znajduje się okrągła tarcza ze sworzniem osiowym, zaś po bokach stalowe listwy z otworami na sworznie oporowe. Sworznie mają kształt walca. Pod blatem znajduje się przekładnia zębata, która wprawia w ruch sworznie. Przekładnia połączona jest z silnikiem oraz panelem sterującym znajdującym się na bocznej ściance obudowy. Panel wyposażony jest w pokrętła i przyciski. Poszczególne części giętarki zostały wzbogacone w cyfrowe znaczniki. Po kliknięciu znacznika wyświetla się nazwa elementu.

1.       Panel sterujący

2.       Tarcza

3.       Przekładnia zębata

4.       Silnik elektryczny

5.       Bolec oporowy

R1WaX4SKW89Ur1

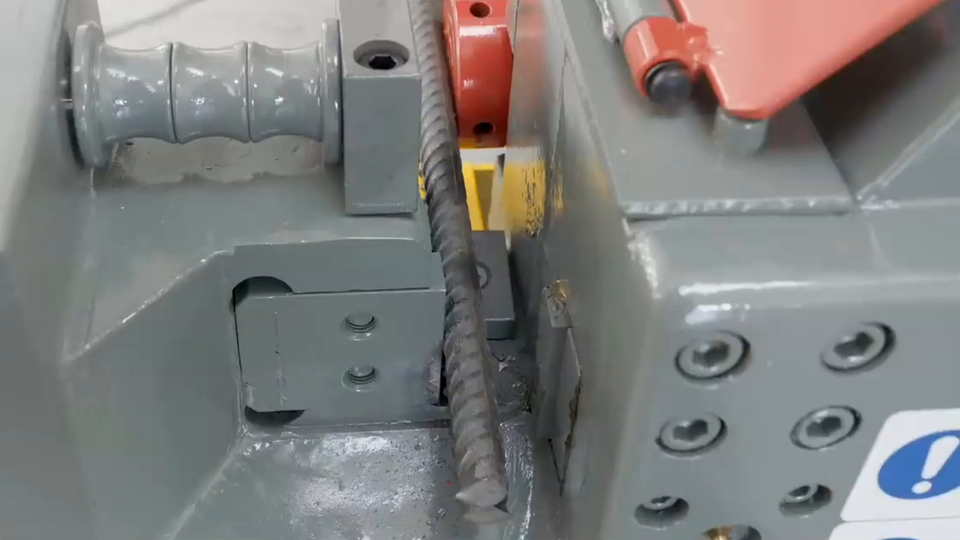

Film nawiązujący do treści materiału
