GALERIA ZDJĘĆ

Spis treści

• Nożyce ręczne1Nożyce ręczne

• Szlifierka kątowa2Szlifierka kątowa

• Przecinarka do cięcia stali3Przecinarka do cięcia stali

• Nożyce mechaniczne4Nożyce mechaniczne

• Maszyna do prostowania i cięcia stali zbrojeniowej w kręgach5Maszyna do prostowania i cięcia stali zbrojeniowej w kręgach

• Klucze do gięcia prętów zbrojeniowych o różnych średnicach6Klucze do gięcia prętów zbrojeniowych o różnych średnicach

• Giętarka ręczna7Giętarka ręczna

• Giętarka mechaniczna8Giętarka mechaniczna

• Maszyna do gięcia siatek zbrojeniowych9Maszyna do gięcia siatek zbrojeniowych

Nożyce ręczne

Nożyce ręczne to narzędzie stosowane w budownictwie i przemyśle metalowym do precyzyjnego cięcia prętów i drutów metalowych. Posiadają wytrzymałą konstrukcję oraz specjalnie wyprofilowane ostrza, które umożliwiają efektywne cięcie nawet twardych materiałów metalowych. Użytkownik wykorzystuje siłę ręczną do zamykania ostrzy, co pozwala na kontrolowane i dokładne przecięcie prętów o różnych średnicach i grubościach.

RZ8WltyyVO7oG

Zdjęcie przedstawia czerwone nożyce zbrojarskie na pomarańczowym tle.

RxediRl9fqMmL

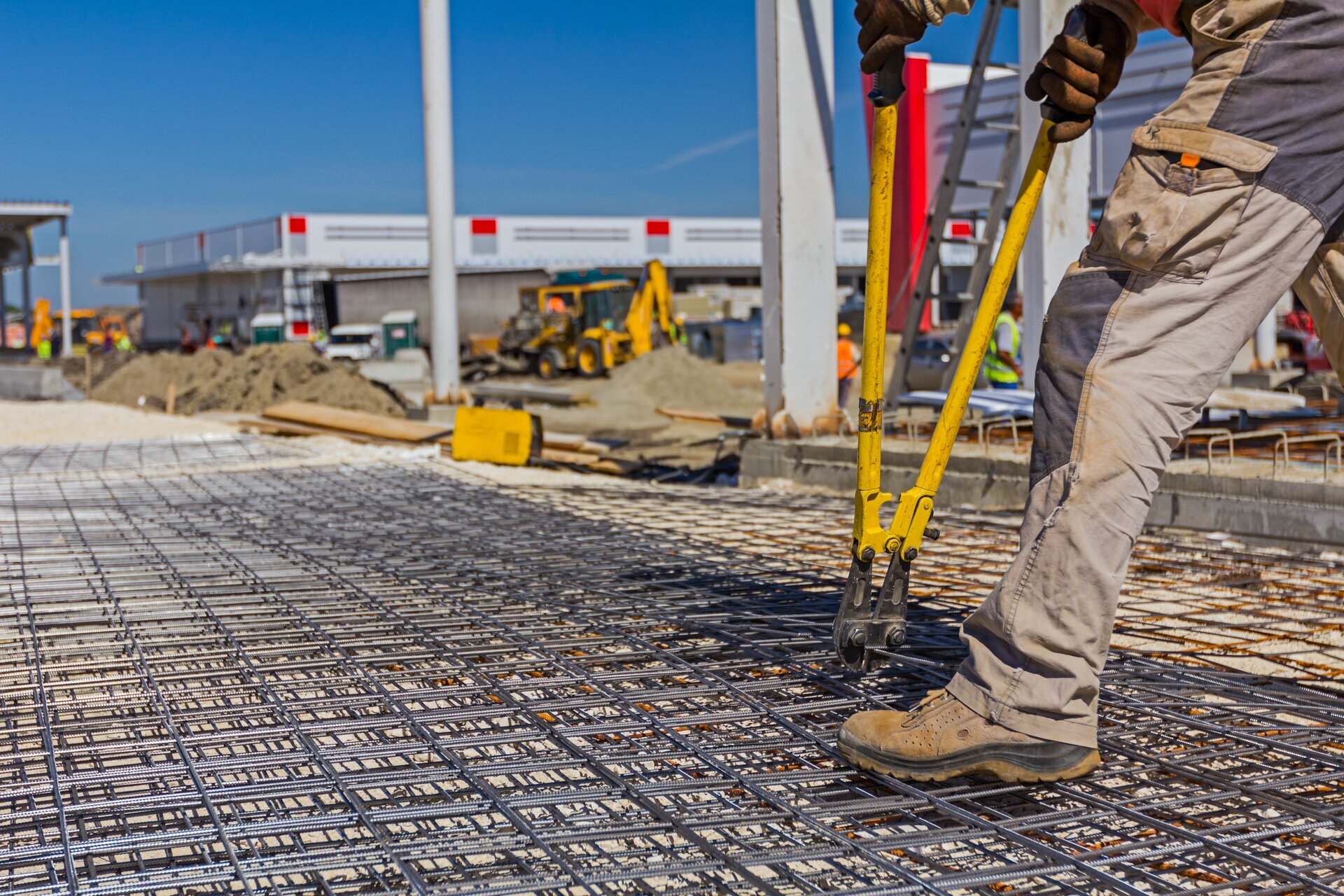

Zdjęcie przedstawia robotnika trzymającego żółte nożyce zbrojarskie, którymi przecina stal zbrojeniową.

R1YZl3EMQ7py5

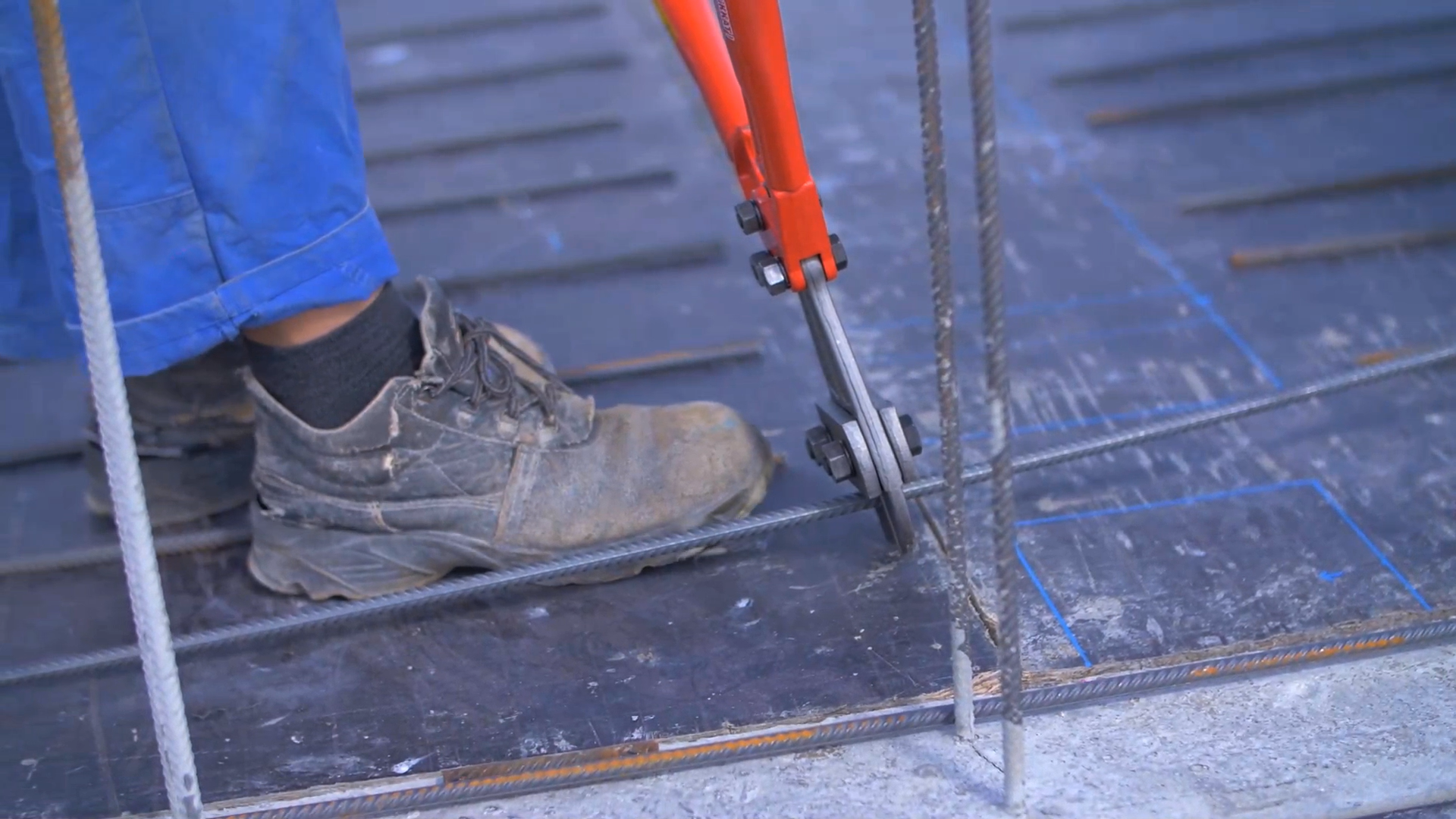

Zdjęcie przedstawia czerwone nożyce zbrojarskie ręczne, za pomocą których robotnik przecina stalowy pręt.

RxKOytePnPT35

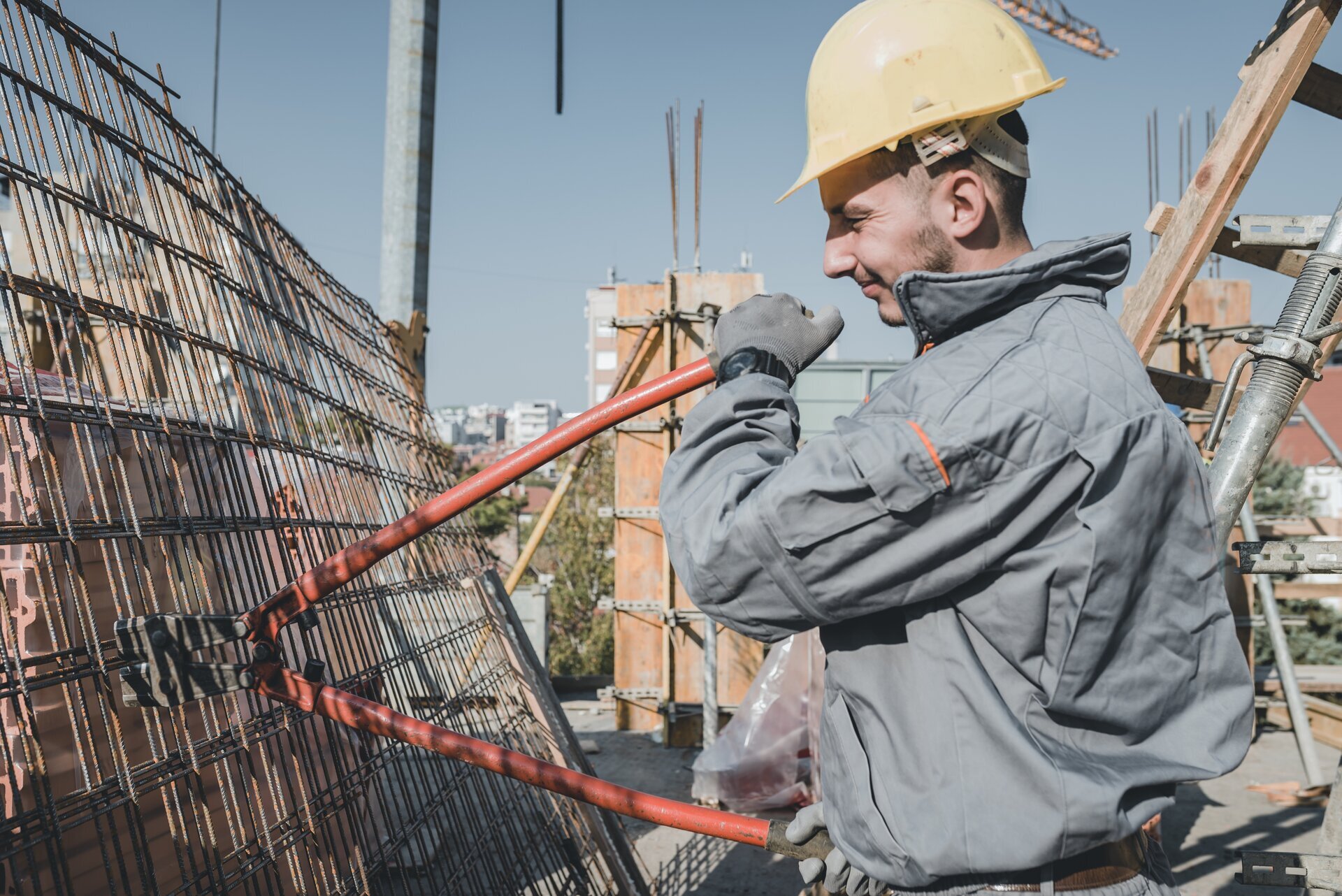

Zdjęcie przedstawia nożyce zbrojarskie ręczne w kolorze czerwonym, którymi robotnik w żółtym kasku przecina stalową siatkę.

• Powrót do spisu treścisPowrót do spisu treści

Szlifierka kątowa

Szlifierka kątowa to elektryczne narzędzie stosowane głównie w budownictwie i konstrukcjach metalowych do precyzyjnego i efektywnego cięcia prętów zbrojeniowych oraz innych materiałów metalowych. Posiada okrągły tarczowy dysk ścinający, który obraca się wokół osi, umożliwiając skrawanie i kształtowanie prętów zbrojeniowych o różnych średnicach i grubościach. Dzięki dużej mocy i prędkości obrotowej narzędzie może łatwo przeciąć nawet twardy i wzmocniony stalą materiał

Rk3S9XkgFq6zq

Zdjęcie przedstawia czerwoną szlifierką kątową przecinającą stalowy pręt.

RQEWdEEwTqJEZ

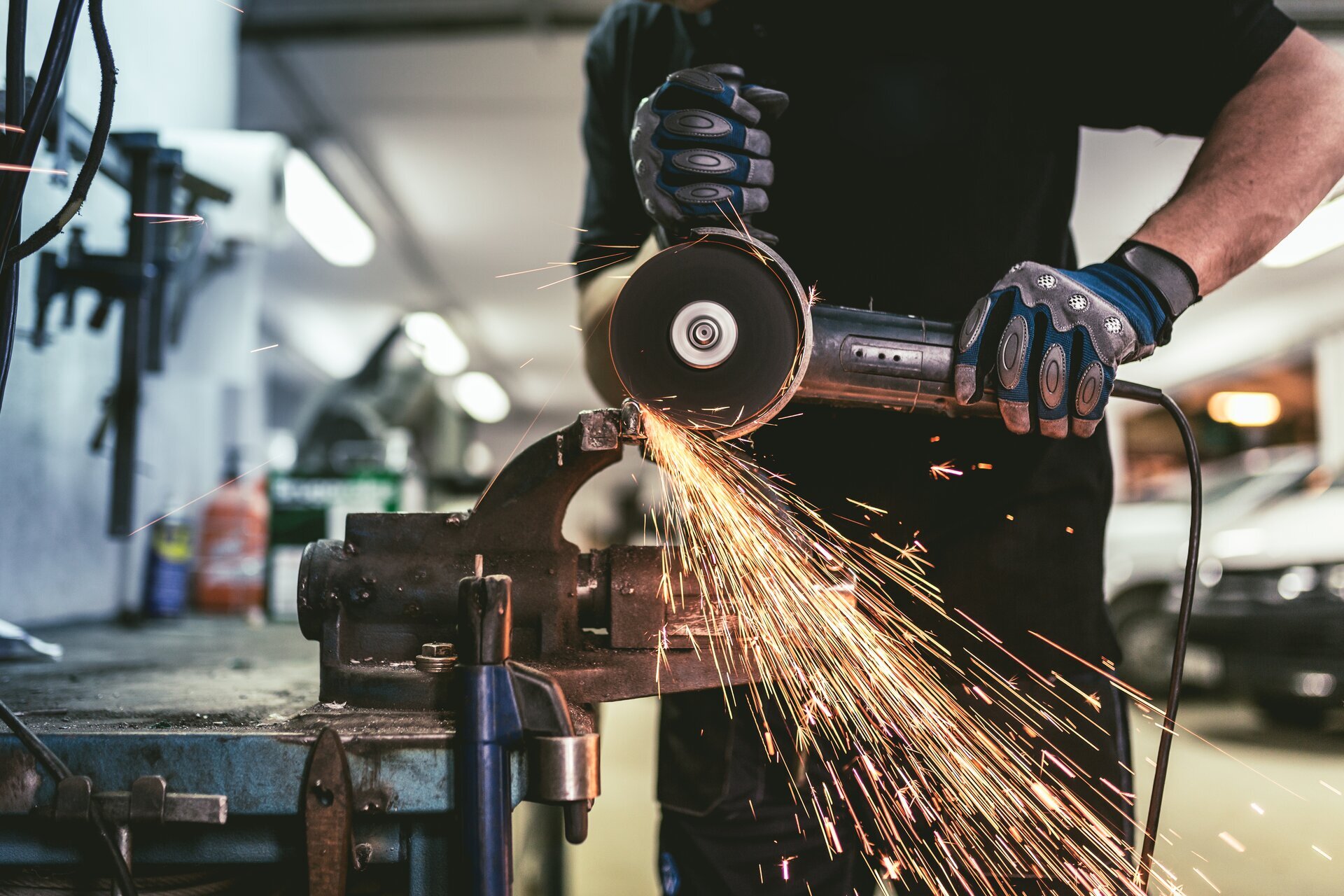

Zdjęcie przedstawia robotnika w rękawicach trzymającego szlifierkę kątową, za pomocą przecina stalowy element.

R1YqUhWnLfzTh

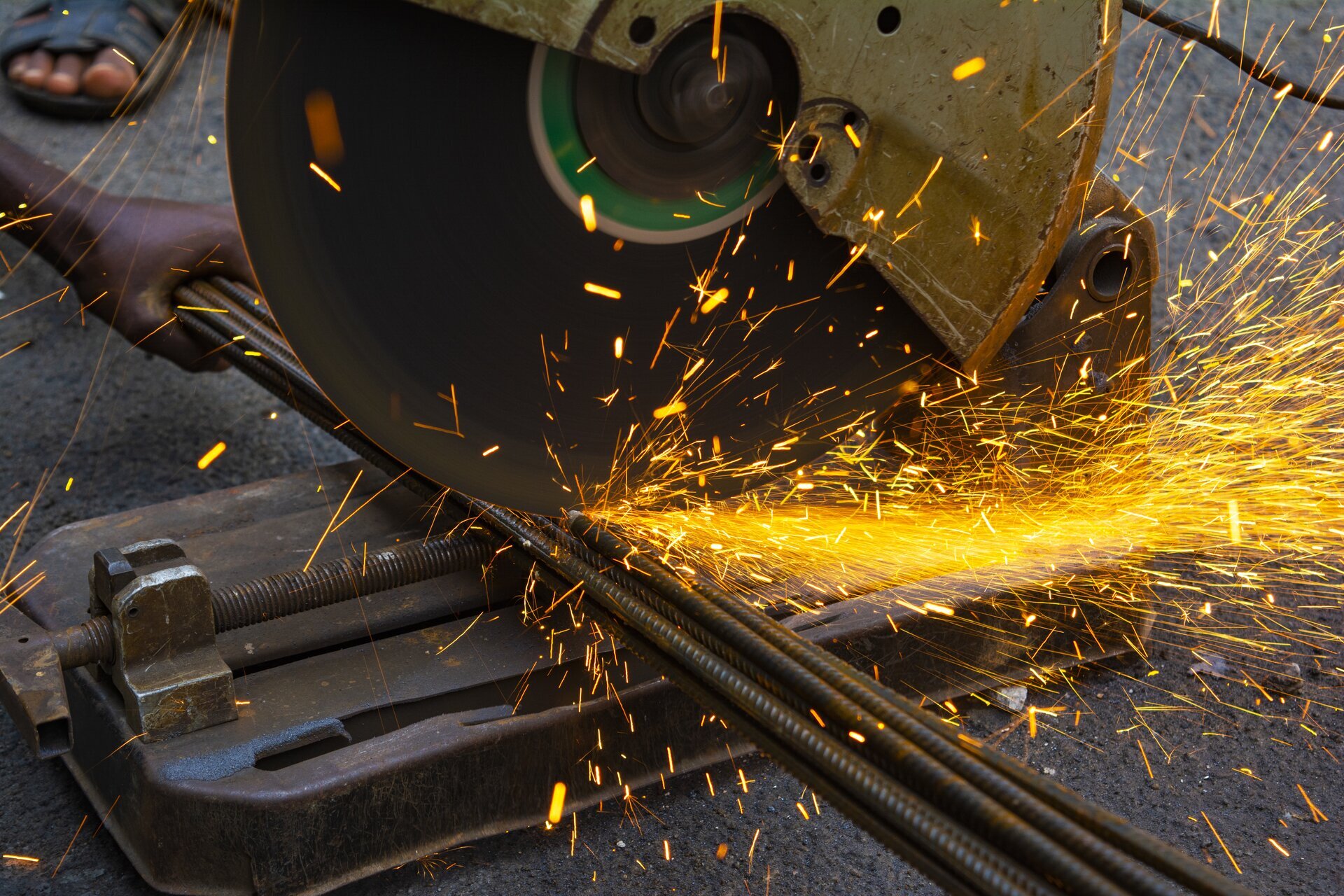

Zdjęcie przedstawia szlifierkę kątową o dużej średnicy ostrza, którą postać niewidoczna na zdjęciu przecina stalowy pręt.

R1e6qqcMuoZGx

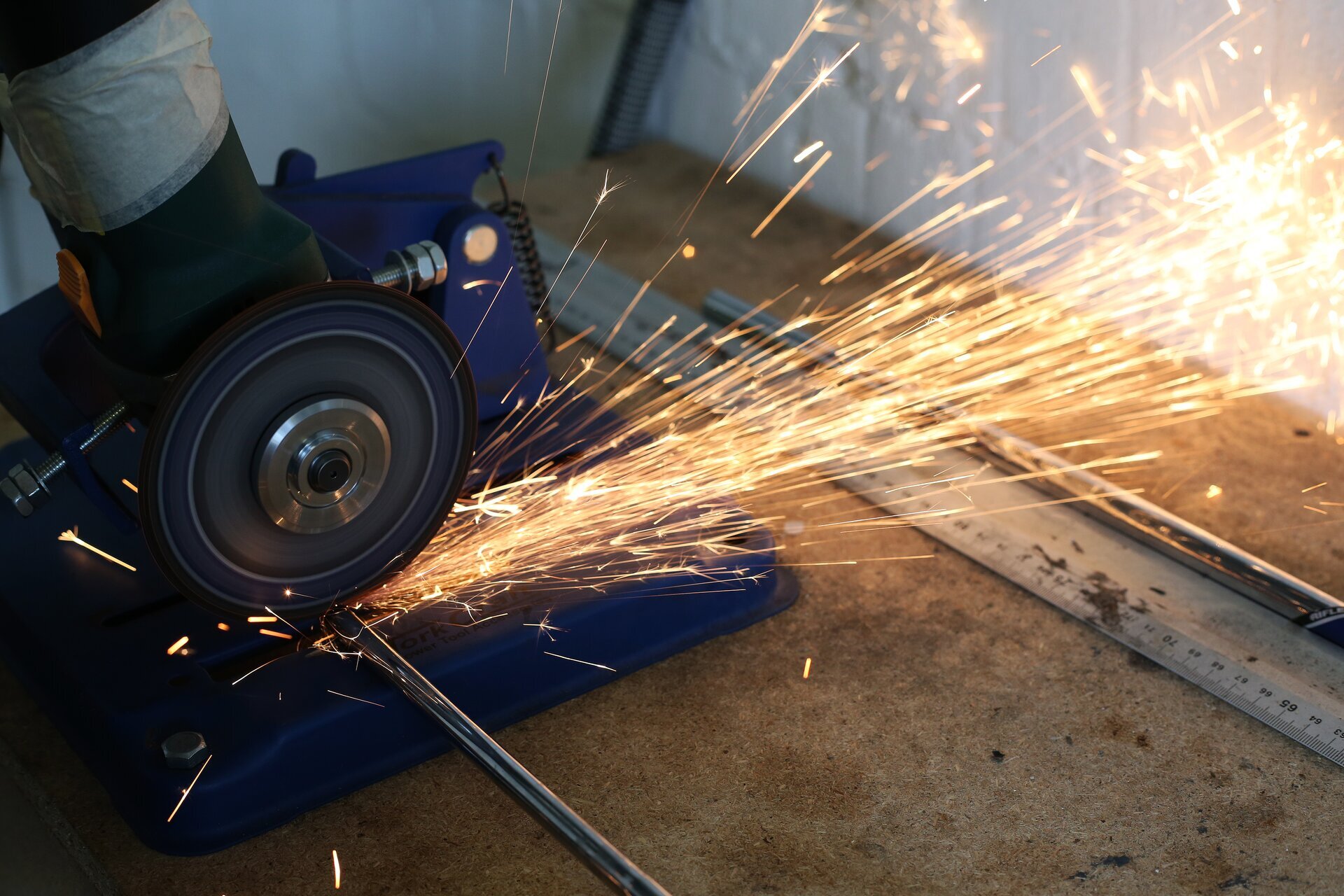

Zdjęcie przedstawia szlifierkę kątową przecinającą stalowy pręt.

Rq1xBRGs2t2P9

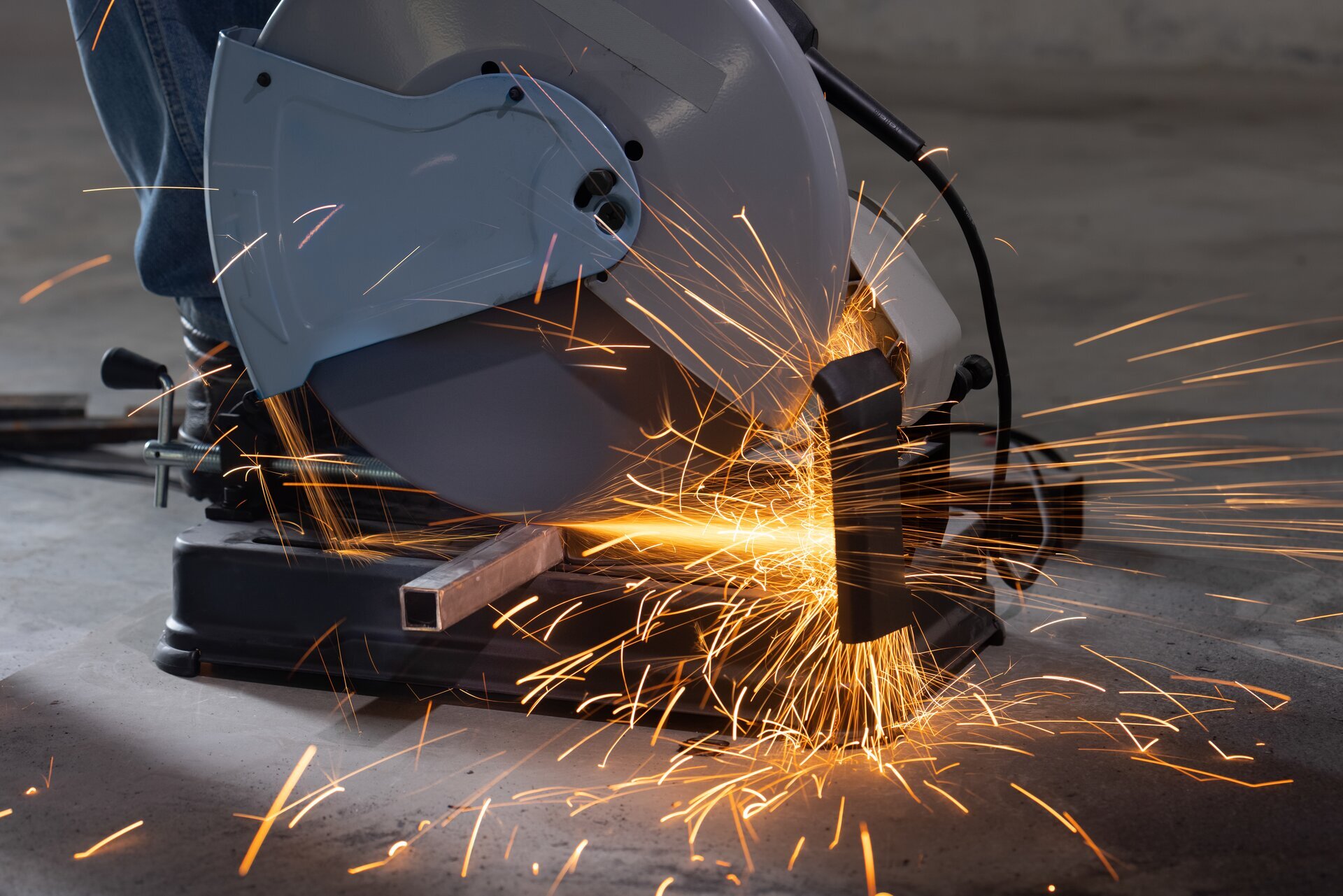

Zdjęcie przedstawia szlifierkę kątową, która przecina stalowy pręt o kwadratowy przekroju.

• Powrót do spisu treścisPowrót do spisu treści

Przecinarka do cięcia stali

Przecinarka do cięcia stali to urządzenie mechaniczne wykorzystywane do precyzyjnego i skutecznego przecinania różnego rodzaju stalowych materiałów. Wyposażona jest w specjalne ostrza lub tarcze tnące, które obracając się z dużą prędkością, skrawają i przecinają stal. Przecinarki tego typu mogą być napędzane elektrycznie lub pneumatycznie, w zależności od zastosowania i wymagań. Są szeroko stosowane w przemyśle, budownictwie oraz warsztatach metalowych do wykonywania dokładnych i kontrolowanych cięć w stalowych elementach konstrukcyjnych.

R1ecwZO9GImPs

Grafika przedstawia przecinarkę do cięcia stali na białym tle. Maszyna składa się z ostrza osadzonego na podstawie.

• Powrót do spisu treścisPowrót do spisu treści

Nożyce mechaniczne

Nożyce mechaniczne to narzędzie skrawające wykorzystywane do ręcznego lub mechanicznego cięcia różnego rodzaju materiałów. Składa się z dwóch ostrzy, które są poruszane za pomocą mechanizmu dźwigni lub innej siły mechanicznej. Mogą być używane do cięcia materiałów takich jak papier, tkaniny, skóra, folie czy cienkie blachy metalowe.

RlhPlVkuVqXrZ

Grafika przedstawia nożyce mechaniczne na białym tle. Maszyna ma kolor niebieski, jest ustawiona na czterech nogach.

• Powrót do spisu treścisPowrót do spisu treści

Maszyna do prostowania i cięcia stali zbrojeniowej w kręgach

Maszyna do prostowania i cięcia stali zbrojeniowej w kręgach to specjalistyczne urządzenie stosowane w przemyśle budowlanym do przetwarzania prętów zbrojeniowych. Działa na zasadzie podawania kręgów lub zwiniętych prętów zbrojeniowych, a następnie prostowania ich na płasko oraz cięcia na oczekiwane długości. Ta maszyna jest szczególnie użyteczna podczas procesu wytwarzania prefabrykowanych elementów konstrukcyjnych, ponieważ pozwala na szybkie i dokładne przygotowanie materiałów w odpowiednich wymiarach.

RPEO0KMNSJr2u

Zdjęcie przedstawia dwóch robotników ubranych w kamizelki odblaskowe i kaski, obsługujących maszynę do cięcia stali.

R2qJxiwLIDLvJ

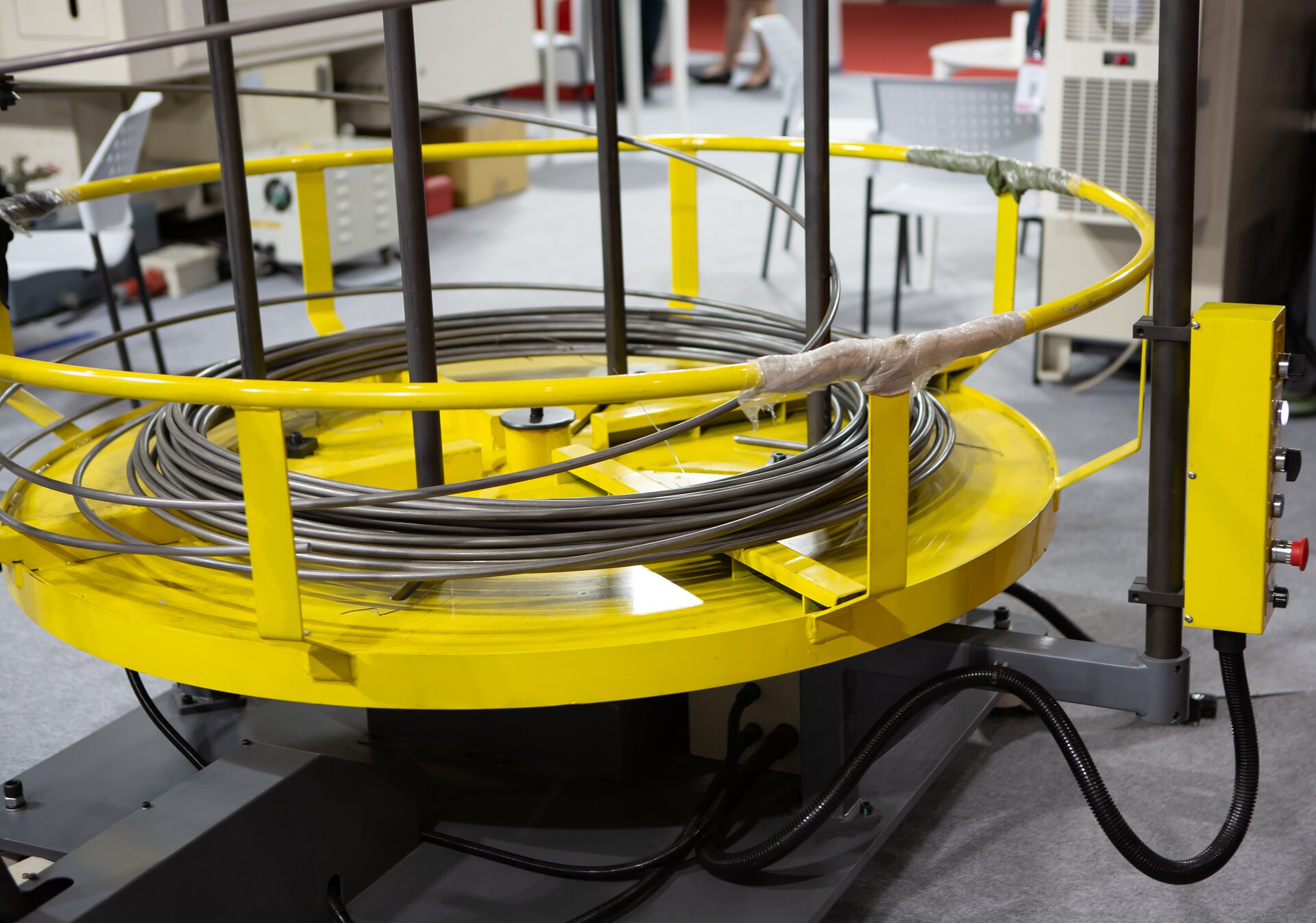

Zdjęcie przedstawia maszynę do prostowania i cięcia drutu. Urządzenie ma kolor żółty oraz okrągły kształt, w jego środku znajduje się nawinięty stalowy drut.

• Powrót do spisu treścisPowrót do spisu treści

Klucze do gięcia prętów zbrojeniowych o różnych średnicach

Klucze do gięcia prętów zbrojeniowych o różnych średnicach to narzędzia służące do wykonywania odgięć w stalowych prętach o niewielkich przekrojach. Zazwyczaj korzysta się z tego rozwiązania, gdy trzeba podgiąć element zmontowanego już zbrojenia. Otwór we wzmocnionym zakończeniu klucza pozwala na nasadzenie go na pręt i wygięcie go.

RykRrW19AJt81

Zdjęcie przedstawia ciemnoniebieski klucz zbrojarski na pomarańczowym tle. Narzędzie składa się z prostej rączki oraz fragmentu z wyciętym prostokątem w środku.

R17kHytvKOFoQ

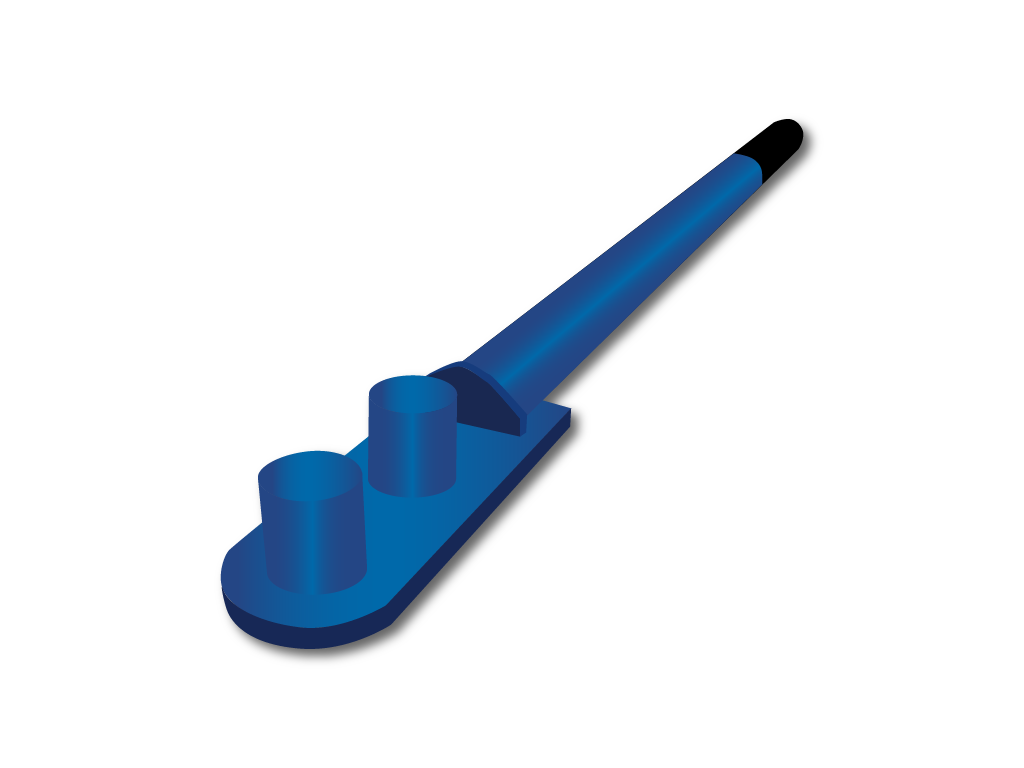

Grafika przedstawia niebieski klucz zbrojarki na białym tle.

• Powrót do spisu treścisPowrót do spisu treści

Giętarka ręczna

Giętarka ręczna to urządzenie stosowane przy niewielkich konstrukcjach do wykonywania odgięć prętów o mniejszych przekrojach. Na stalowej płytce znajduje się blok oporowy, bolec osiowy, bolec gnący i dźwignia. Pręt umieszcza się w rowku lub wałku, a następnie dociska się dźwignię. Aby ustawić odpowiedni kąt wygięcia, należy odpowiednio wyregulować ogranicznik.

RG13W02sUjmxT

Zdjęcie przedstawia pomarańczową giętarkę ręczną leżącą na podłożu złożonym z desek, przez którą został przeciągnięty stalowy pręt.

• Powrót do spisu treścisPowrót do spisu treści

Giętarka mechaniczna

Giętarka mechaniczna to narzędzie stosowane przy większych konstrukcjach. Na płycie gnącej znajdują się gniazda, do których montuje się rolki gnące. Należy wybrać odpowiednie gniazdo w zależności od rodzaju pręta; giętarką można formować strzemiona, pręty o średnicy do 16 mm, pręty o średnicy większej niż 16 mm. Podczas pracy urządzenia tarcza obraca się i wygina pręt dookoła rolki.

R8mRmFpuAd7qe

Zdjęcie przedstawia giętarkę mechaniczną o żółtej obudowie. W środku giętarki znajduje się kilka odginanych prętów.

R15ZJsvqTb2ij

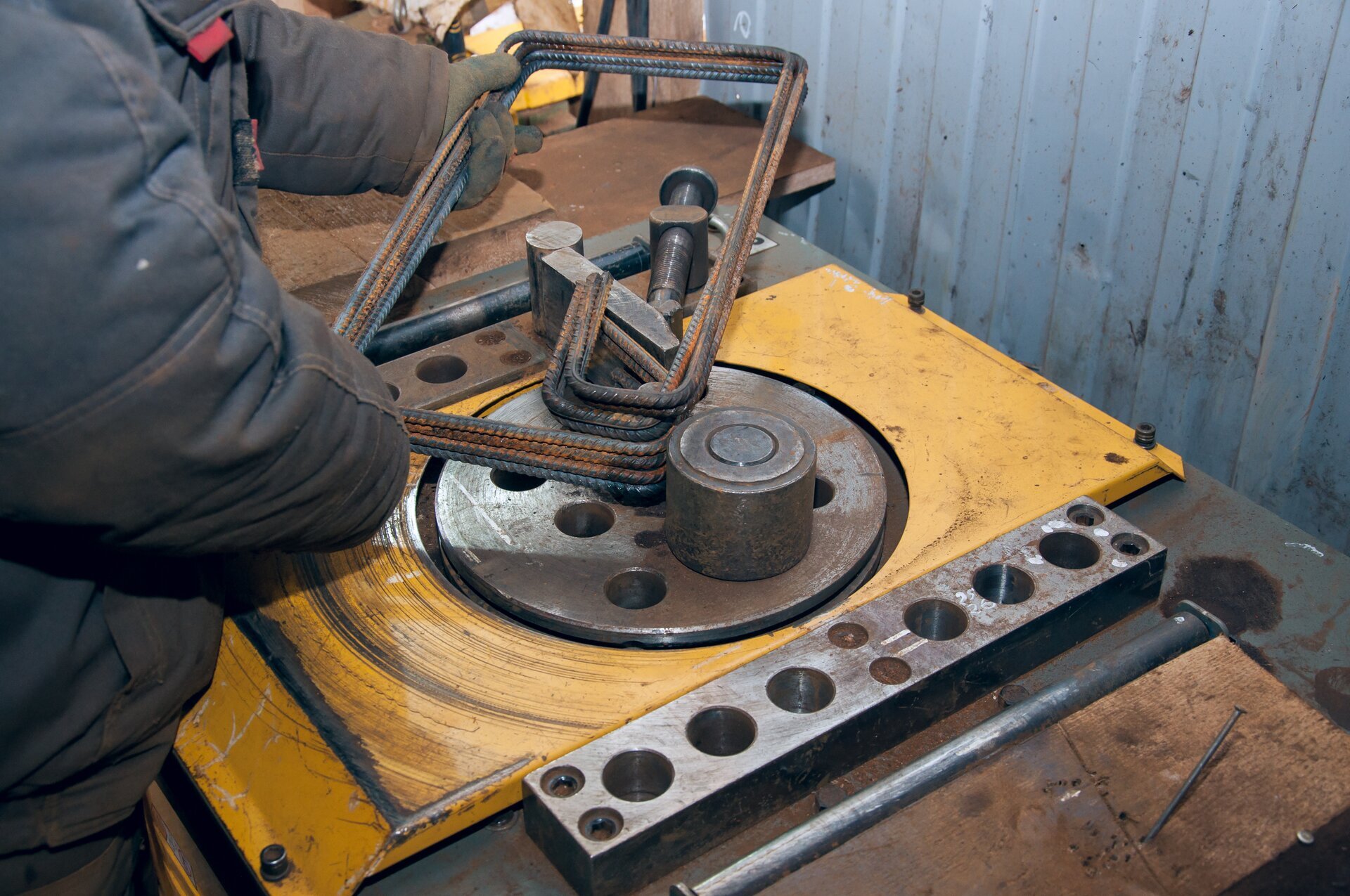

Zdjęcie przedstawia giętarkę mechaniczną o żółtej budowie. Robotnik trzyma kilka prętów, które wkłada w mechanizm maszyny i odgina.

RGq0AwrGJYIKb

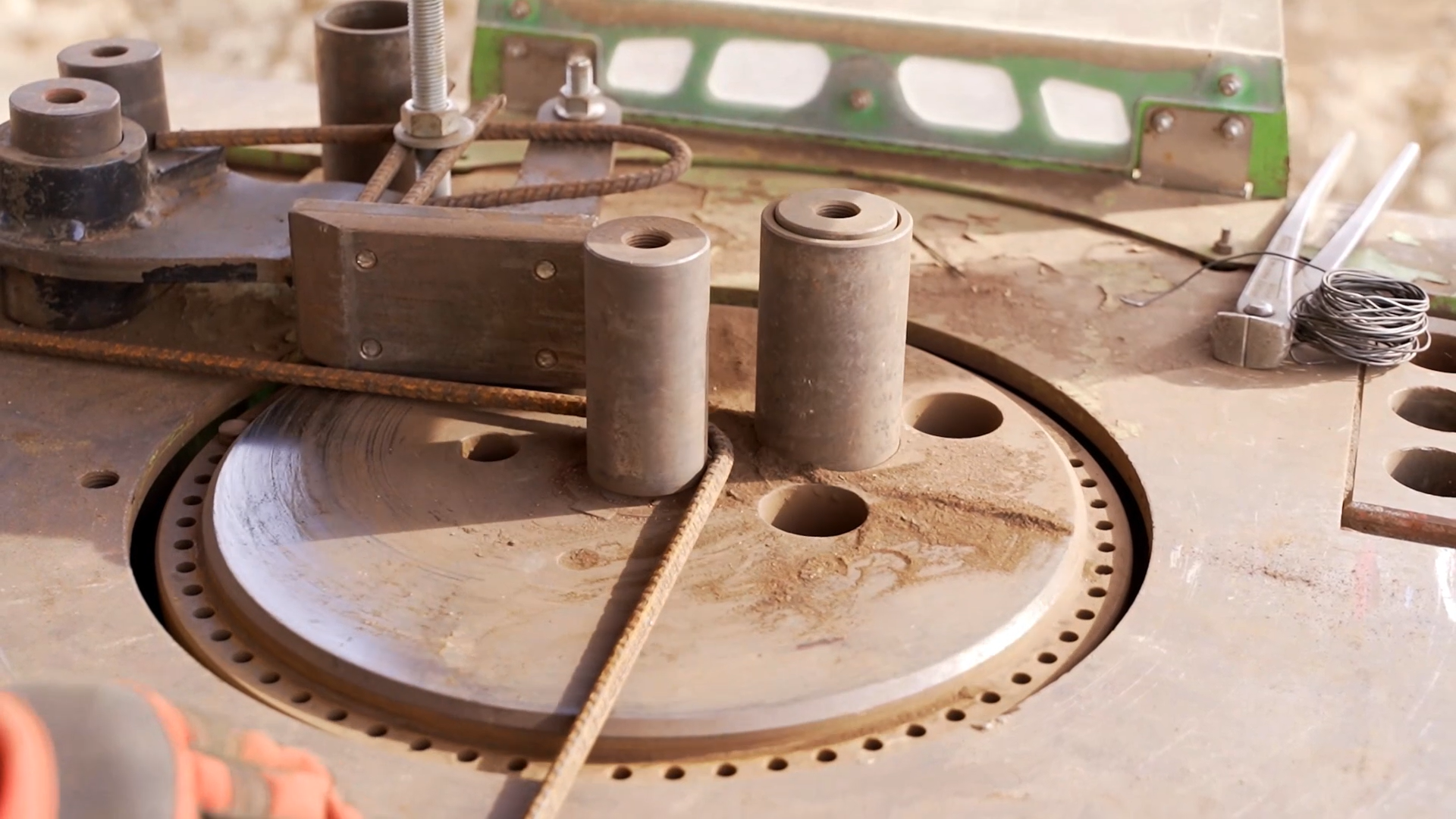

Zdjęcie przedstawia giętarkę mechaniczną składającą się z dwóch odsłoniętych elementów odginających pojedynczych pręt.

R1AvgqYxcToPj

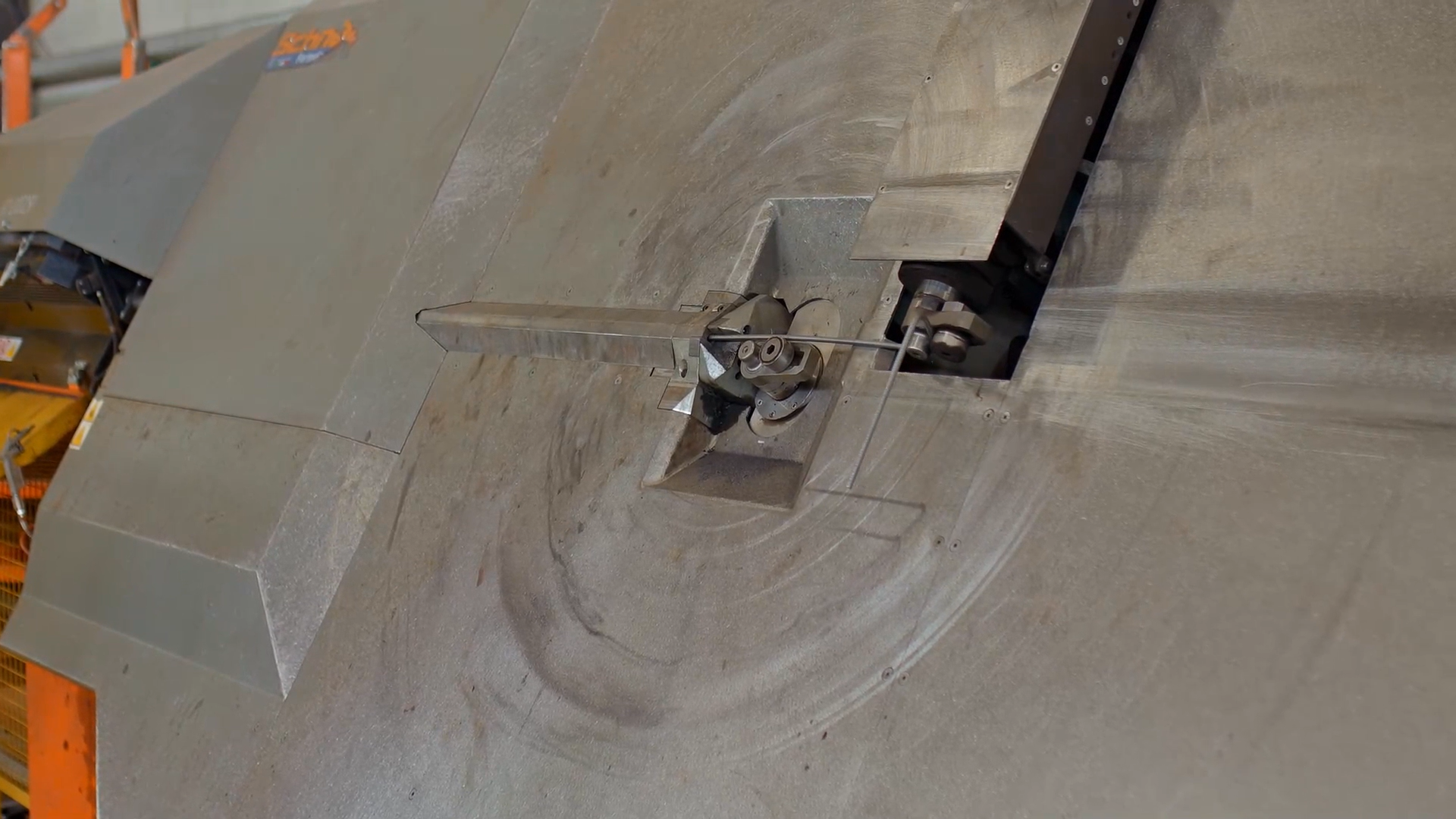

Zdjęcie przedstawia giętarkę mechaniczną o płaskim kształcie, w której środku znajduje się cienki, odginany pręt.

• Powrót do spisu treścisPowrót do spisu treści

Maszyna do gięcia siatek zbrojeniowych

Maszyna do gięcia siatek zbrojeniowych to urządzenie służące do zaginania gotowych siatek zbrojeniowych, pozwalające na ustawienie wybranego kąta zagięcia. Siatka jest wkładana do giętarki opartej na stole i zablokowanej ogranicznikami.

R1eU9SXQZWbhA

Zdjęcie przedstawia maszynę do gięcia siatek zbrojeniowych w kolorze niebieskim.

• Powrót do spisu treścisPowrót do spisu treści
