Narzędzia do cięcia manualne

Powrót do spisu treści7Powrót do spisu treści

RE6aKfWGfnMqn

Na zdjęciu widoczna jest piła ręczna. Narzędzie posiada długie, zębate ostrze umocowane w ramieniu oraz uchwyt służący do jego poruszania. Poniżej znajduje się przycisk do odtworzenia audio.

RyL1C6hBZiDYO

Na zdjęciu widoczne są nożyce do rur. To stalowe narzędzie składa się z dwóch uchwytów zakończonych stalowym ostrzem. Pomiędzy nimi znajduje się mechanizm umożliwiający zaciskanie. Poniżej ilustracji znajduje się przycisk do odtworzenia audio.

RYBZLuAuFCu6O

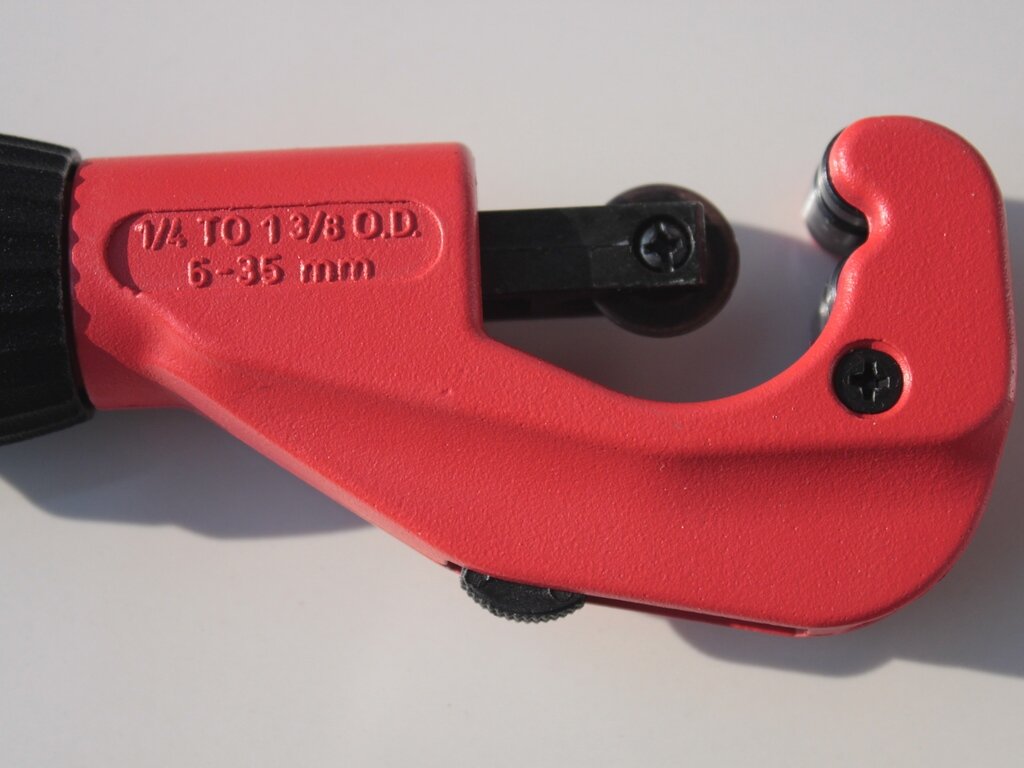

Na zdjęciu widoczne jest stalowe narzędzie. Wnętrze korpusu obcinaka składa się z ruchomego, okrągłego noża. Poniżej ilustracji znajduje się przycisk do odtworzenia audio.

Maszyny elektryczne

RMP9gqDZv4qSr

Na zdjęciu widoczne jest urządzanie spalinowe. Posiada silnik. Nad nim umocowany jest uchwyt. Najdłuższa część to prowadnica, na którą założony jest łańcuch tnący. Poniżej ilustracji znajduje się przycisk do odtworzenia audio.

R1cysoxeG1Ty8

Na zdjęciu widoczny jest blat roboczy. Do niego przytwierdzona została piła tarczowa z zębatą, okrągłą tarczą tnącą. Posiada ona zabezpieczenie ostrza od strony użytkownika. Silnik zamontowany jest na korpusie, a pod tarczą znajduje się prowadnica. Poniżej ilustracji znajduje się przycisk do odtworzenia audio.

R1YWPOVoJPXQU

Na zdjęciu widoczne jest stanowisko pracy z urządzeniem o napędzie elektrycznym. Obudowa urządzenia jest metalowa. Pod nim znajduje się taśma tnąca zębata, zamknięta w obwodzie. Duże uchwyty na obudowie pozwalają na regulację wysokości. Pod piłą widoczne są liczne dźwignie i pokrętła do regulacji pracy narzędzia. Poniżej ilustracji znajduje się przycisk do odtworzenia audio.

Rt4SUH5hMMJxQ

Na zdjęciu widoczne jest narzędzie, które składa się z dwóch uchwytów i koła tnącego w przedniej części. Jeden z uchwytów posiada kabel zasilania. Poniżej ilustracji znajduje się przycisk do odtworzenia nagrania.

Powrót do spisu treści7Powrót do spisu treści

Palniki acetylenowo‑tlenowe i plazmowe

R1XCyvybKi2K6

Na zdjęciu widoczne jest urządzenie w kształcie rurki z zakrzywioną końcówką. Posiada zawory łączące go z przewodami, które są doprowadzone do butli gazowych. Na butlach widoczne są okrągłe czytniki pomiaru ciśnienia. Poniżej ilustracji znajduje się przycisk do odtworzenia nagrania.

RjGAhhWruO2Xd

Na zdjęciu widoczne jest narzędzie, które składa się z uchwytu z przyciskiem uruchamiania. Wysunięty element końcowy zakończony jest dyszą. Poniżej ilustracji znajduje się przycisk do odtworzenia nagrania.

Powrót do spisu treści7Powrót do spisu treści

Stanowiska pracy

R1L8mQ35o5W1H

Na zdjęciu widoczne jest duże pomieszczenie hali. W nim znajduje się urządzenie z długim ramieniem, po którym przesuwa się zamontowany na nim palnik gazowy. Poniżej ilustracji znajduje się przycisk do odtworzenia nagrania.

RLyLZkFYaQrIH

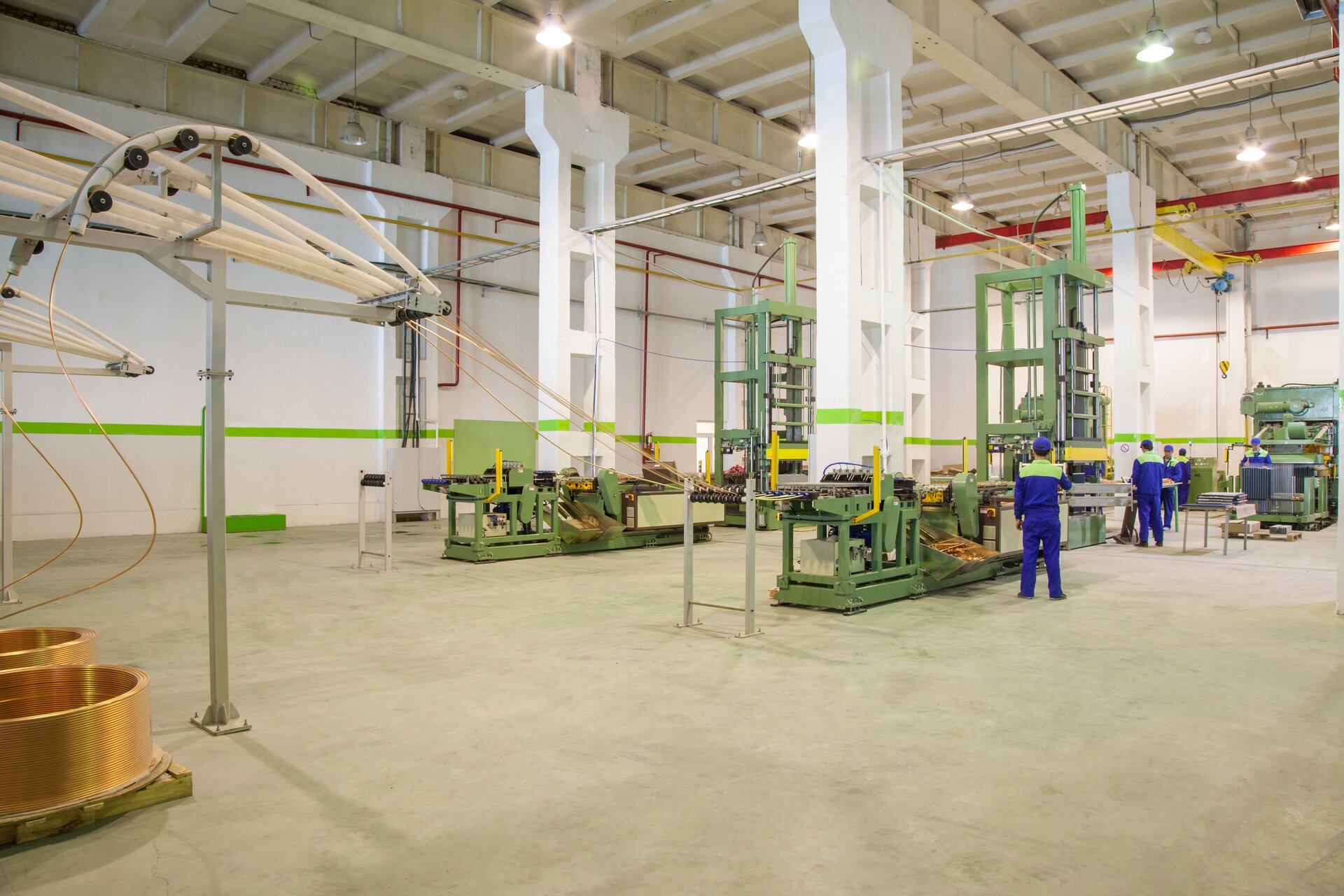

Na zdjęciu widoczne jest duże pomieszczenie hali. Z lewej strony ustawiono stojak z podajnikiem rur. Na środku znajduje się kompleks maszyn do ich cięcia oraz pojemniki, w których ułożono pocięte rury miedziane. Poniżej ilustracji znajduje się przycisk do odtworzenia nagrania.

Powrót do spisu treści7Powrót do spisu treści

Procesy technologiczne

Rk15PukNTPVKk

Na zdjęciu widoczny jest pracownik przycinający rurkę z tworzywa sztucznego o niewielkim przekroju. Używa piłki ręcznej ramowej. Poniżej ilustracji znajduje się przycisk do odtworzenia nagrania.

Rm7rspFlj0pRQ

Na zdjęciu widoczne jest cięcie rury PCV. Pracownik trzyma w dłoni rurę, którą przecina piła ręczna. Poniżej ilustracji znajduje się przycisk do odtworzenia nagrania.

Rmb2007MOl3Wz

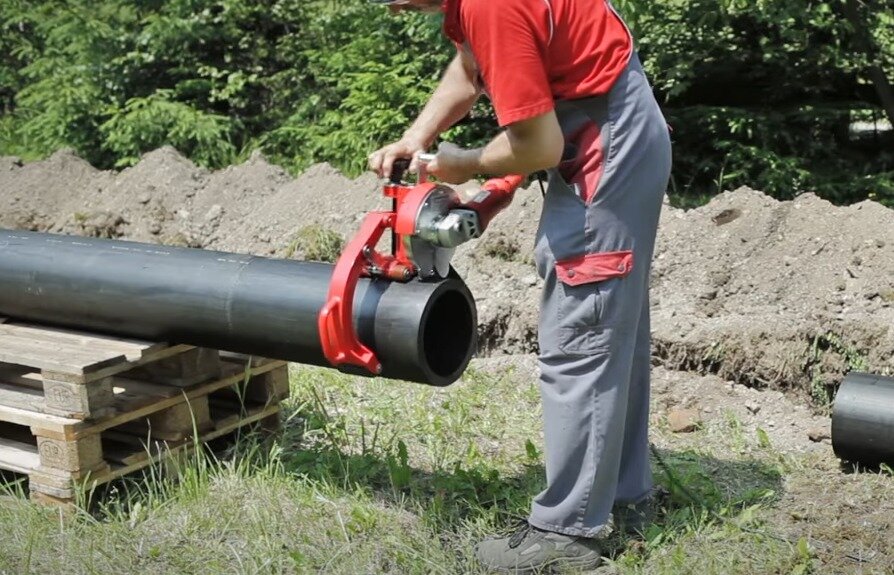

Na zdjęciu widoczny jest teren otwarty z wykopem, a na nim pracownik trzymający oburącz piłę, której ramiona oplatają rurę o dużym przekroju. Piła posiada dwa uchwyty i dwie rolki, które umożliwiają obracanie rury podczas cięcia. Poniżej ilustracji znajduje się przycisk do odtworzenia nagrania.

RBzWn42Y2X9nm

Na zdjęciu widoczny jest niewielki wykop. W nim zajmuje miejsce pracownik, który za pomocą niewielkiej obcinarki przecina rurę o małym przekroju. Poniżej znajduje się rura gazowa. Poniżej ilustracji znajduje się przycisk do odtworzenia nagrania.

R1DCLjuK5b5dU

Zdjęcie przedstawia leżącą rurę o dużym przekroju. Obok niej stoi urządzenie wyposażone w palnik, służące do jej cięcia. Poniżej ilustracji znajduje się przycisk do odtworzenia nagrania.

R1KxJX8qaV7W3

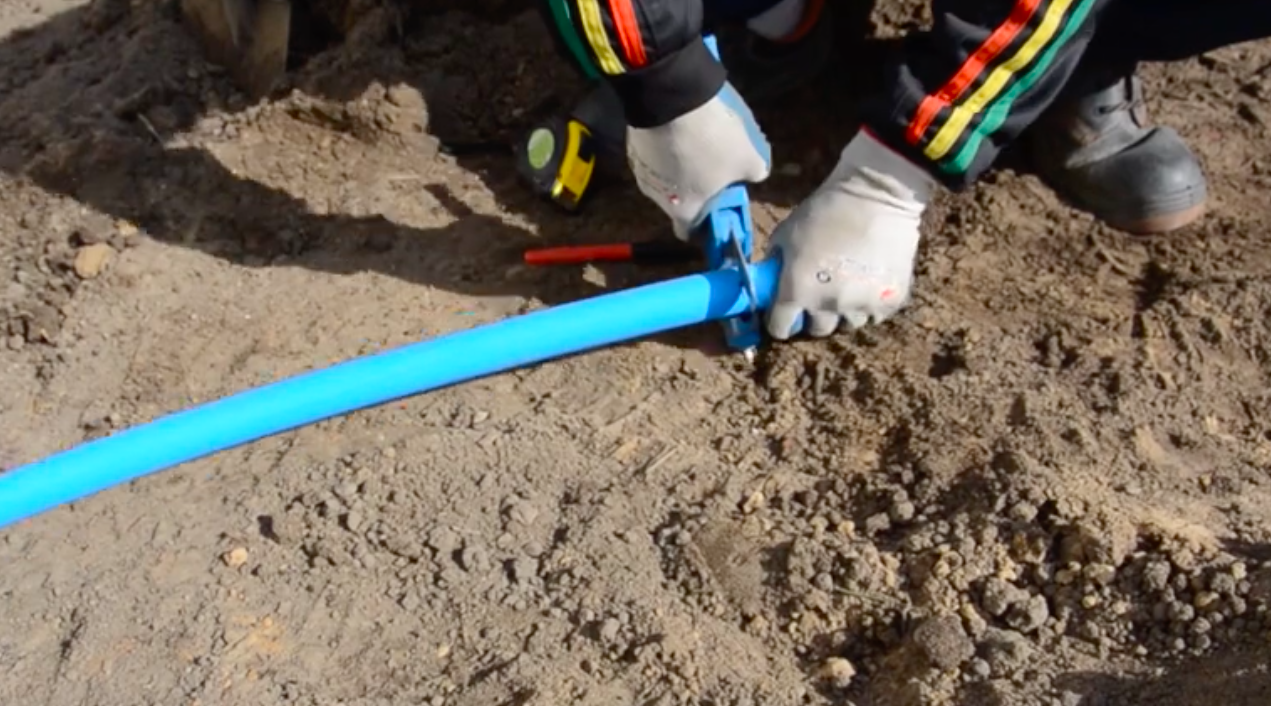

Na zdjęciu widoczne jest cięcie rury z tworzywa sztucznego. Pracownik przecina ją pod kątem prostym trzymanymi w dłoni niewielkimi nożycami. Poniżej ilustracji znajduje się przycisk do odtworzenia nagrania.

RoG6rtthvIUos

Na zdjęciu widoczny jest pracownik, który przecina rurę. Używa przecinarki ręcznej elektrycznej. Urządzenie wyposażone jest w tarczę, która posiada zabezpieczenie w postaci stalowego kołnierza zakrywającego jej górną część oraz silnik elektryczny. Pracownik oburącz trzyma uchwyt i kieruje urządzenie w miejsce cięcia. Poniżej ilustracji znajduje się przycisk do odtworzenia nagrania.

R1W9lYGmF470Y

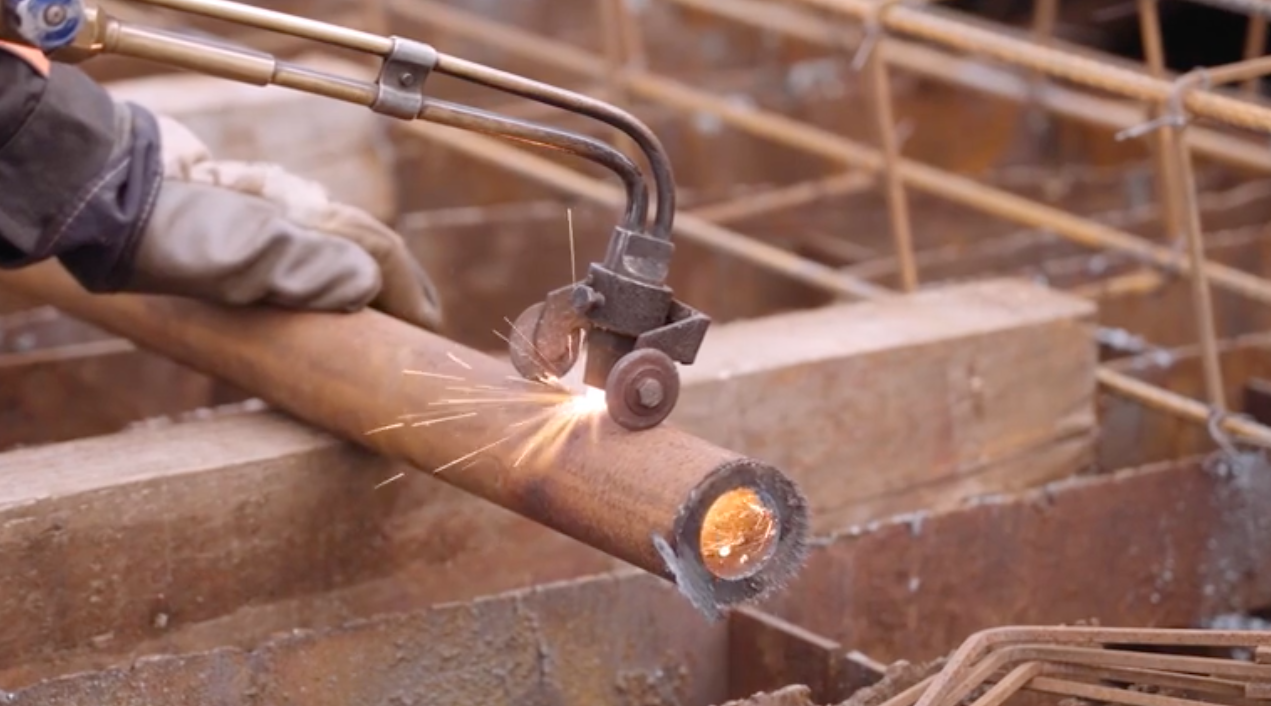

Na zdjęciu widoczne jest cięcie rury palnikiem gazowym. Palnik to dwie zakrzywione rurki, na końcach których widoczne są niewielkie kółeczka służące do stabilizacji palnika opartego o przecinaną rurę. Poniżej ilustracji znajduje się przycisk do odtworzenia nagrania.

Powrót do spisu treści7Powrót do spisu treści

Wyroby końcowe

R1MBNj5urohP2

Na zdjęciu widoczna jest rura, która znajduje się na przecinarce. Długie ostrze przecina ją pod kątem prostym. Poniżej ilustracji znajduje się przycisk do odtworzenia nagrania.

Rezrl3fPeUdTh

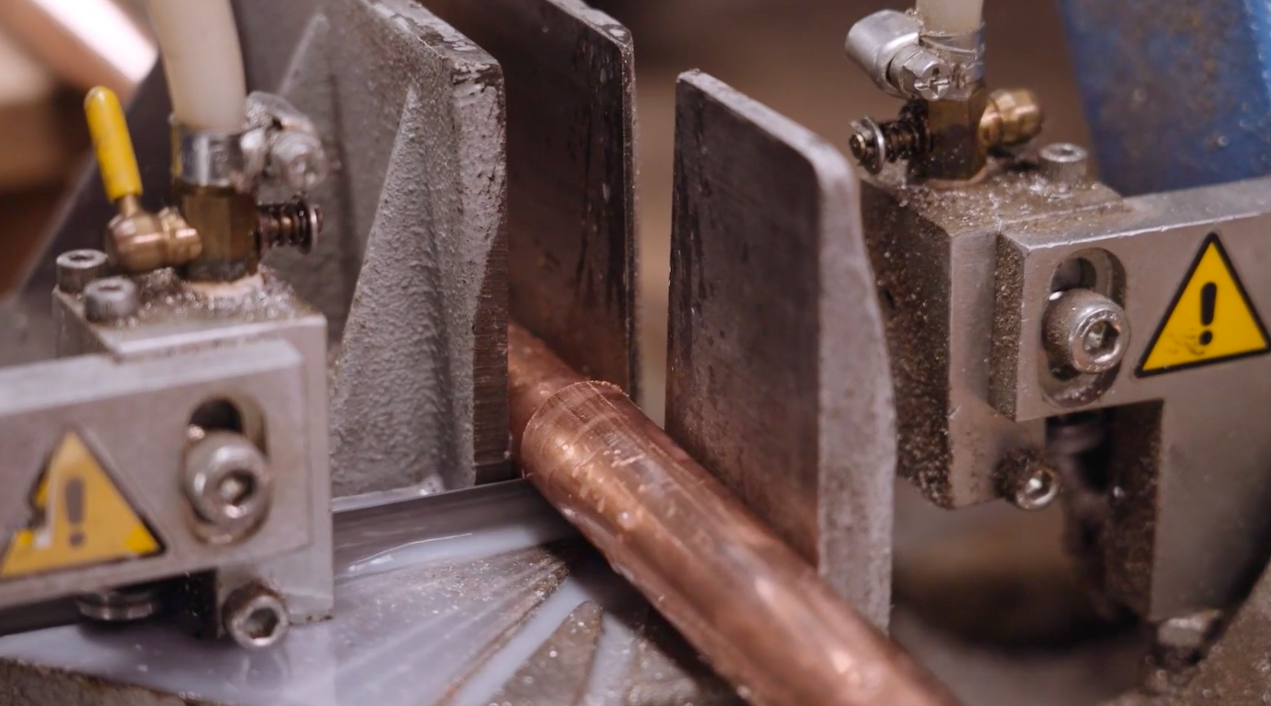

Na zdjęciu widoczna jest niewielka rurka, która leży na przecinarce. Zauważalna jest szczelina, która umożliwia pracę tarczy tnącej. Poniżej ilustracji znajduje się przycisk do odtworzenia nagrania.

RGhkAyYB9be3u

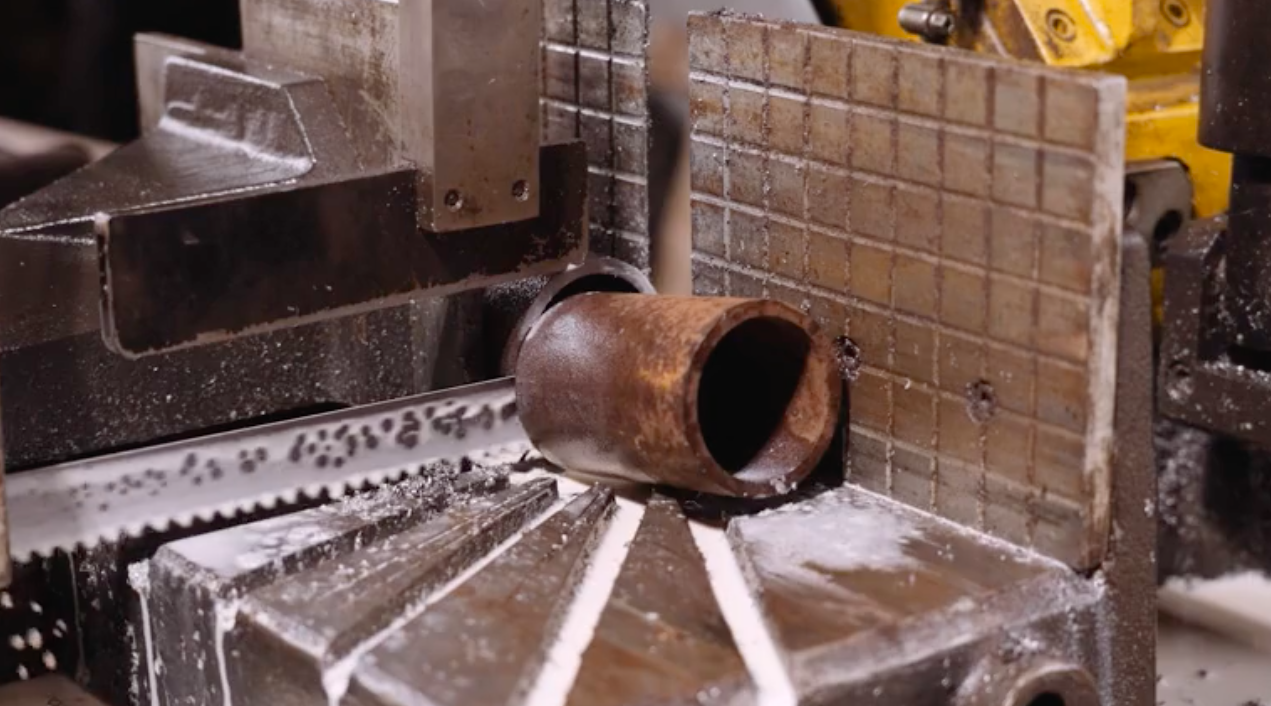

Na zdjęciu widoczna jest leżąca na przecinarce obrobiona rura stalowa o grubych ścianach. Poniżej ilustracji znajduje się przycisk do odtworzenia nagrania.

R4Oso3LpCoarO

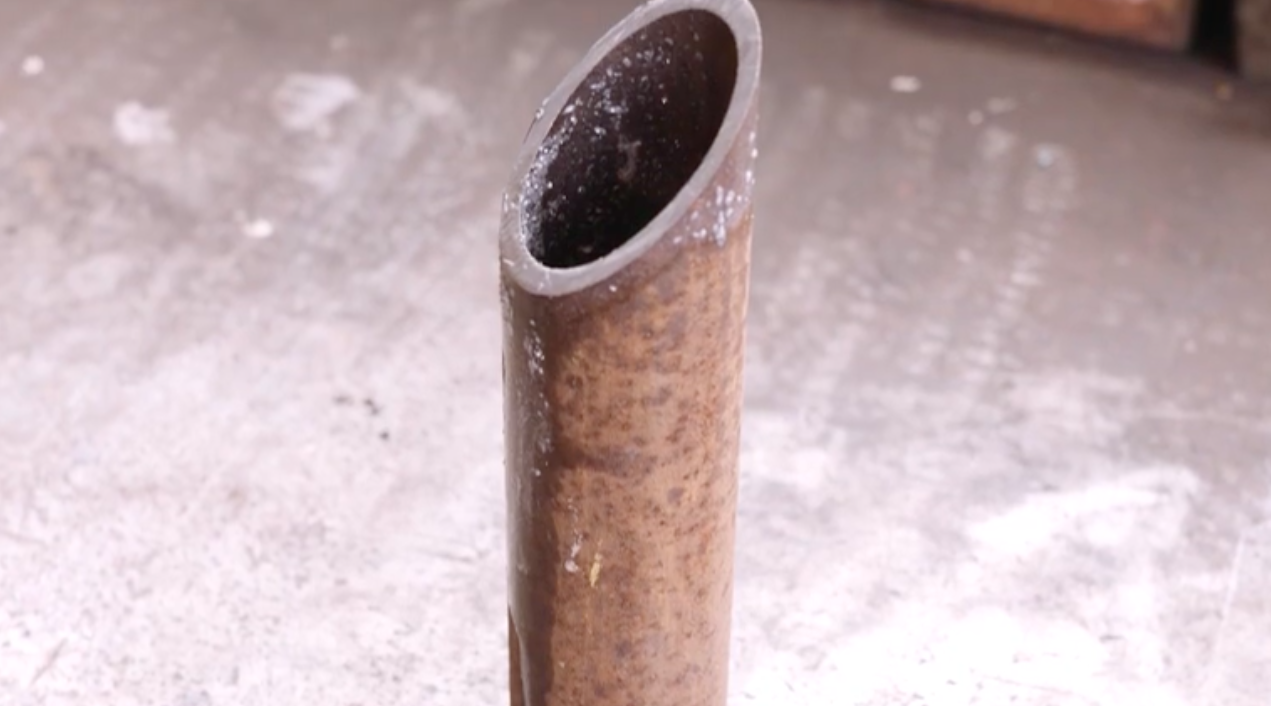

Zdjęcie przedstawia rurkę, która została przycięta na ukos. Poniżej ilustracji znajduje się przycisk do odtworzenia nagrania. Poniżej ilustracji znajduje się przycisk do odtworzenia nagrania.

RMILfGufUgTN0

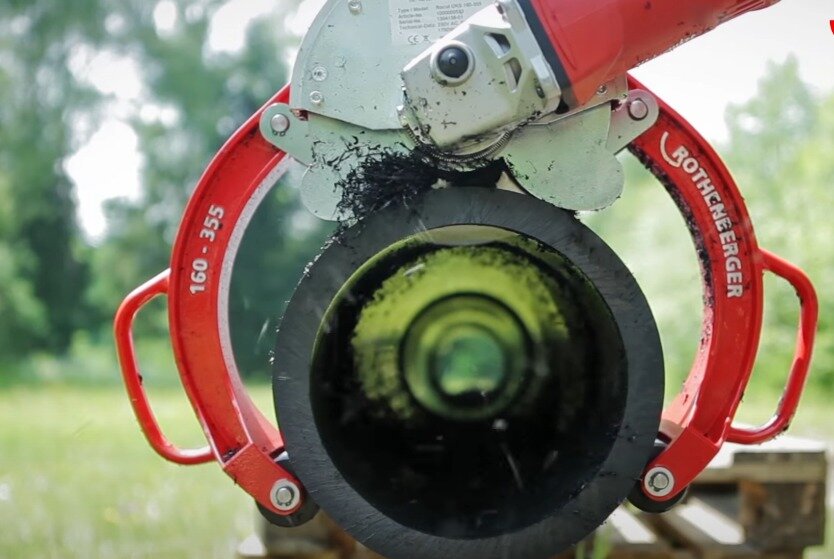

Na zdjęciu widoczna jest rura o średnim przekroju, na której zamocowana została piła z dwoma ramionami zakończonymi rolkami i posiadającymi dwa uchwyty. Rolki umożliwiają obracanie rury podczas cięcia. Poniżej ilustracji znajduje się przycisk do odtworzenia nagrania.

R2tZXDtRpG0Ni

Na zdjęciu widoczne jest stalowe narzędzie z umocowaną wewnątrz miedzianą rurą o małym przekroju. Składa się z korpusu, który posiada ostrze i rolki. Rękojeść zakończona jest pokrętłem. Poniżej ilustracji znajduje się przycisk do odtworzenia nagrania.
