Nets and models of solids

R1SI3r42jhkfA

Siatki i modele brył

Learning objectives

You will learn to recognise and draw the nets of solids.

You will apply nets to calculate the surface area of a solid.

Learning effect

You can recognise and draw the nets of solids.
You can apply nets to calculate the surface area of a solid.

R1K6VNutSoOzI1

Source: GroMar, licencja: CC BY 3.0.

Nagranie dostępne na portalu epodreczniki.pl

Source: GroMar, licencja: CC BY 3.0.

nagranie abstraktu

Recollect what nets of a polyhedronpolyhedronpolyhedron are. Can you draw a net of a cubecubecube? How many ways do you know?

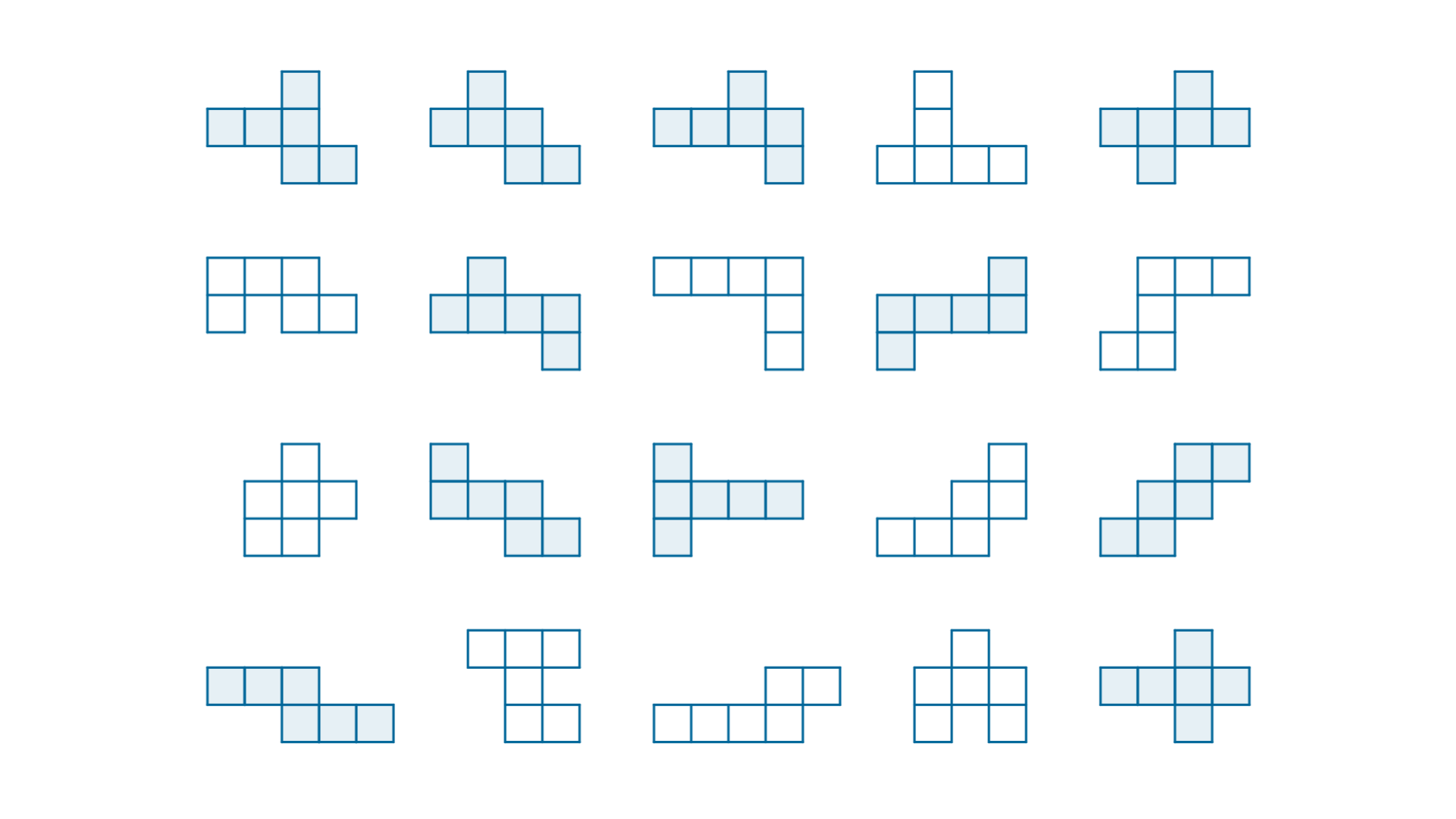

Analyse the diagram below. The coloured figures are nets of a cube. The other figures aren’t nets of a cubecubecube. Why?

RlY87ssg2IKDM1

Rysunek przedstawia różne siatki sześcianów oraz siatki niebędące siatkami sześcianów. — Source: GroMar, licencja: CC BY 3.0.

R1GLjbGeiIaHh1

Source: GroMar, licencja: CC BY 3.0.

Nagranie dostępne na portalu epodreczniki.pl

Source: GroMar, licencja: CC BY 3.0.

nagranie abstraktu

Practise recognising nets of prisms, pyramids, cylindercylindercylinder and coneconecone using Geogebra applet.

Task 1

RexMYeIXe8Ia61

Source: GroMar, licencja: CC BY 3.0.

Nagranie dostępne na portalu epodreczniki.pl

Source: GroMar, licencja: CC BY 3.0.

nagranie abstraktu

Open Geogebra applet: „Nets of solids”. Solve the suggested task. Repeat the task until all your answers are correct.

R2koqzJb74iwC1

R15GS1nCAJ9Eo1

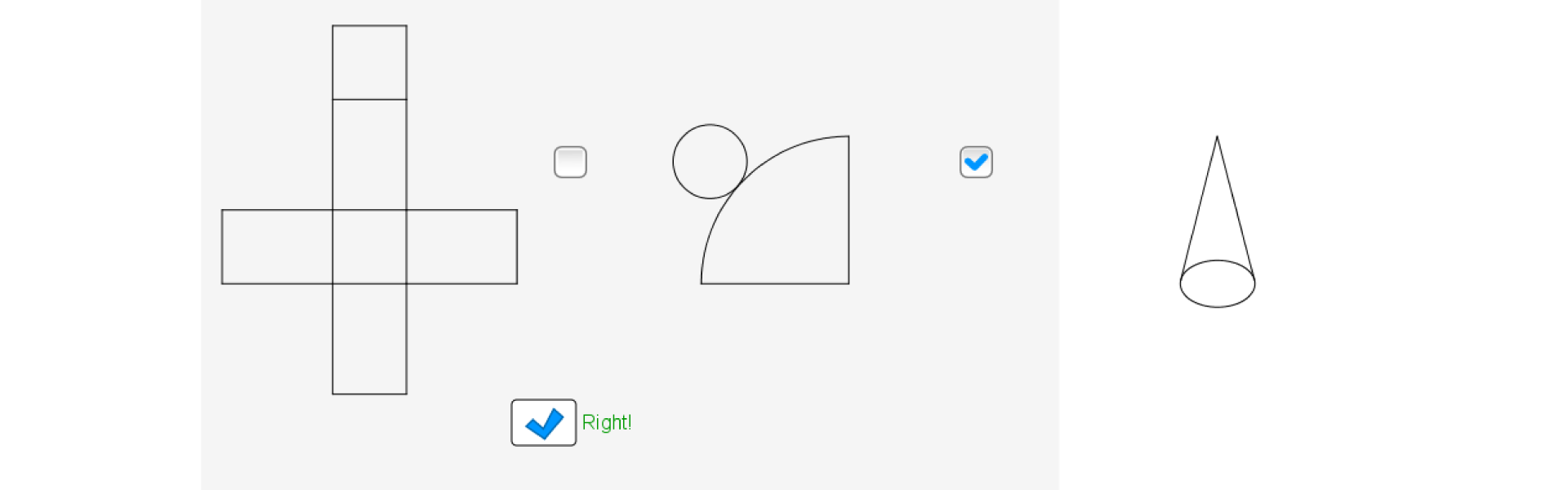

Rysunek przedstawia siatkę graniastosłupa czworokątnego, stożka oraz bryłę stożka. Prawidłowym wyborem jest wybór siatki stożka. — Source: GroMar, licencja: CC BY 3.0.

RftwTUu1UZt1g1

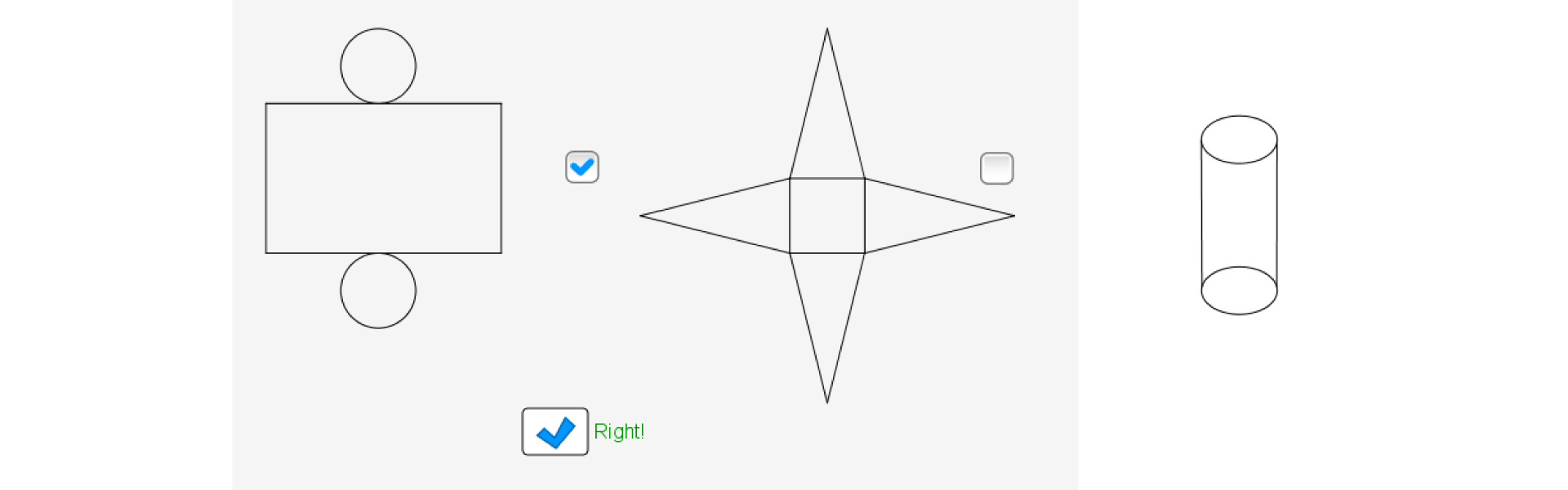

Rysunek przedstawia siatkę walca i ostrosłupa czworokątnego oraz bryłę walca. Prawidłowym wyborem jest siatka walca. — Source: GroMar, licencja: CC BY 3.0.

RrAZkAKKHfMLo1

Source: GroMar, licencja: CC BY 3.0.

Nagranie dostępne na portalu epodreczniki.pl

Source: GroMar, licencja: CC BY 3.0.

nagranie abstraktu

Using the nets in the applet suggest the formula for the total surface area of:

a cubecubecube whose side is a,
a cuboid whose sides of the base are a and b and altitude c,
a regular quadrangular pyramidpyramidpyramid whose side of the base is a and the lateral edges are b,
a cylindercylindercylinder whose base radius is r and altitude is H,
a coneconecone whose base radius is r and slant height is l.

RqjFDbQYaOIQy1

Source: GroMar, licencja: CC BY 3.0.

Nagranie dostępne na portalu epodreczniki.pl

Source: GroMar, licencja: CC BY 3.0.

nagranie abstraktu

Compare your ideas with the information in the table:


Solid	Surface area of a solid
Cube	$6 a^{2}$
Cuboid	$2 a b + 2 a c + 2 b c$
Regular quadrangular pyramid	$a^{2} + a \sqrt{4 c^{2} - a^{2}}$
Cylinder	$2 \cdot π \cdot r^{2} + 2 \cdot π \cdot r \cdot H$
Cone	$π \cdot r^{2} + π \cdot r \cdot l$

RHmBtTVVlt5yY1

Source: GroMar, licencja: CC BY 3.0.

Nagranie dostępne na portalu epodreczniki.pl

Source: GroMar, licencja: CC BY 3.0.

nagranie abstraktu

Do the following tasks.

Task 2

Draw the net of a regular hexagonal prismprismprism. The side of the base equals 5 cm and the altitude of the prism is 4 cm. Calculate the total surface area of this prismprismprism.

Task 3

Rmo4m7ZhKmNIe1

Source: GroMar, licencja: CC BY 3.0.

Nagranie dostępne na portalu epodreczniki.pl

Source: GroMar, licencja: CC BY 3.0.

nagranie abstraktu

Draw the net of a regular tetrahedronregular tetrahedronregular tetrahedron whose edge length is 4 cm. Calculate the total surface area of this tetrahedron.

Task 4

R1YIiDr7zsWxs1

Source: GroMar, licencja: CC BY 3.0.

Nagranie dostępne na portalu epodreczniki.pl

Source: GroMar, licencja: CC BY 3.0.

nagranie abstraktu

The total surface area of a cone is $75 π$ cmIndeks górny 2 and the slant height is 10 cm long. Calculate the base radius of this coneconecone.

Task 5

An extra task:

R1KtjdHgcd5J71

Source: GroMar, licencja: CC BY 3.0.

Nagranie dostępne na portalu epodreczniki.pl

Source: GroMar, licencja: CC BY 3.0.

nagranie abstraktu

Draw the net of a coneconecone whose base radius is 6 cm and the slant height is 9 cm.

Remember:

R1ZkTUK7D4e241

Source: GroMar, licencja: CC BY 3.0.

Nagranie dostępne na portalu epodreczniki.pl

Source: GroMar, licencja: CC BY 3.0.

nagranie abstraktu

Nets of polyhedrons, cylindercylindercylinder and coneconecone are presentations of these solids on a plane. The nest are useful for calculating the surface areas of solids.

Exercises

Exercise 1

R97hujaqBhapX1

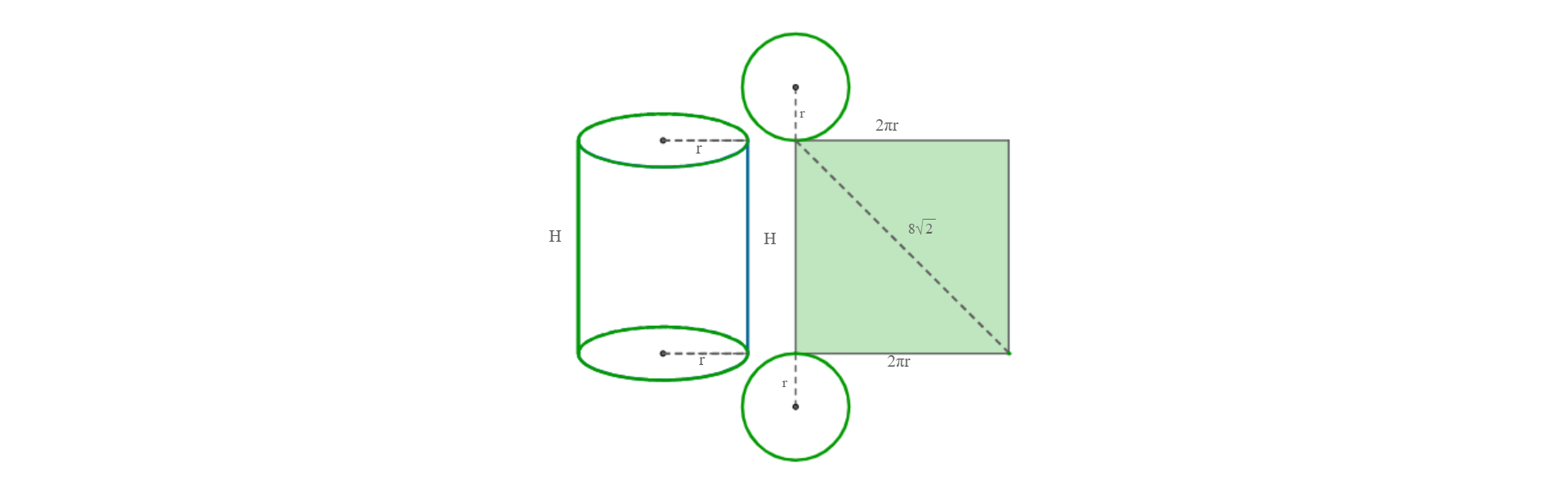

Na rysunku przedstawiony jest walec o wysokości H i promieniu podstawy r oraz jego siatka składająca się z dwóch kół o promieniu r i prostokąta o wymiarach H na dwa pi r i przekątnej osiem pierwiastków z dwóch.. — Source: GroMar, licencja: CC BY 3.0.

R18F8bJoIy5GW

Choose one correct answer. The Lateran surface of a cylinder is a square whose diagonal is $8 \sqrt{2}$ . Using the net of this cylinder presented below, calculate the total surface area of this cylinder.

$16 \sqrt{2} \cdot (\frac{2 π + 1}{π})$
$\frac{32}{π} (2 π + 1)$
$64 + \frac{8}{π}$
$64 \sqrt{2} + \frac{32}{π}$

zadanie

Source: GroMar, licencja: CC BY 3.0.

Exercise 2

R19X445PJIwNS1

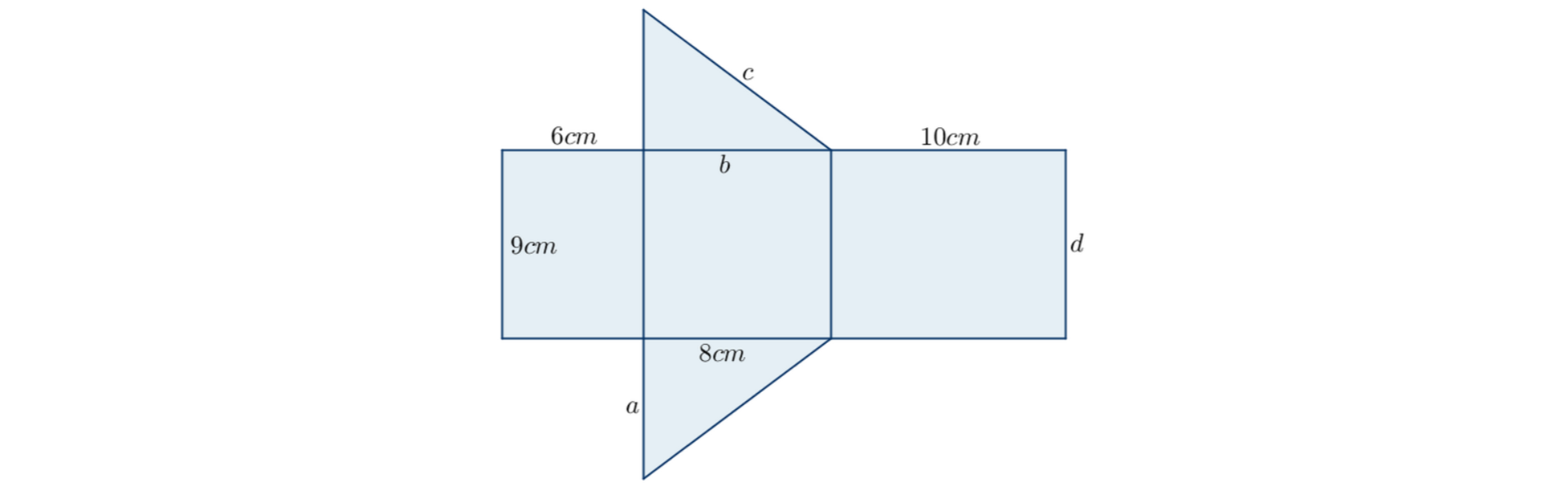

Rysunek przedstawia siatkę graniastosłupa prostego trójkątnego składającą się z dwóch trójkątów i trzech prostokątów.. — Source: GroMar, licencja: CC BY 3.0.

Rka6oAubQRxqc

Choose one correct answer. The diagram shows right triangular prism. The surface area of this prism equals.

240 m²
284 m²
264 m²
260 m²

zadanie

Source: GroMar, licencja: CC BY 3.0.

Exercise 3

Jan is making a cone‑shaped paper hat for a birthday party. How many cmIndeks górny 2 of paper will he use to make the hat if the perimeter of his head is 52 cm and the altitude of the hat is supposed to be 60 cm? Present your reasoning in English.

You need to calculate the lateral surface area of the cone $P = π \cdot r \cdot l$ .
We calculate the base radius of the cone using the formula for the perimeter of a circle:
$52 = 2 \cdot π \cdot r$ , so $r = \frac{26}{π}$ .
Using the Pythagoras Thorem we can calculate the length of the slant height
$l = \sqrt{60^{2} + {(\frac{26}{π})}^{2}}$ .
Thus $P = π \cdot \frac{26}{π} \cdot \sqrt{60^{2} + {(\frac{26}{π})}^{2}}$ , which is 1574,8 cmIndeks górny 2 approximately.

Exercise 4

RrmB2A1YkNOeN

Indicate which pairs of expressions or words are translated correctly.

stożek - cone
walec - cylinder
graniastosłup - prism
wielościan - polyhedron
bryła - cube
wielościan - pyramid

zadanie

Source: GroMar, licencja: CC BY 3.0.

R1CKd0bgAoF0X1

Match Polish terms with their English equivalents.

wielościan
regular tetrahedron
pole powierzchni bryły
prism
bryła
polyhedron
czworościan foremny
solid
graniastosłup
surface area of solid

Source: Zespół autorski Politechniki Łódzkiej, licencja: CC BY 3.0.

Glossary

cone

stożek

R19Tu3UODPIZu1

Source: GroMar, licencja: CC BY 3.0.

Nagranie dostępne na portalu epodreczniki.pl

Source: GroMar, licencja: CC BY 3.0.

wymowa w języku angielskim: cone

cube

sześcian

R1CvRI8zOBYdc1

Source: GroMar, licencja: CC BY 3.0.

Nagranie dostępne na portalu epodreczniki.pl

Source: GroMar, licencja: CC BY 3.0.

wymowa w języku angielskim: cube

cylinder

walec

RRH3DRcqkbJH51

Source: GroMar, licencja: CC BY 3.0.

Nagranie dostępne na portalu epodreczniki.pl

Source: GroMar, licencja: CC BY 3.0.

wymowa w języku angielskim: cylinder

net of solid

siatka bryły

R7CynLvMKhtnC1

Source: GroMar, licencja: CC BY 3.0.

Nagranie dostępne na portalu epodreczniki.pl

Source: GroMar, licencja: CC BY 3.0.

wymowa w języku angielskim: net of solid

polyhedron

wielościan

RLbTAzGcr1qzh1

Source: GroMar, licencja: CC BY 3.0.

Nagranie dostępne na portalu epodreczniki.pl

Source: GroMar, licencja: CC BY 3.0.

wymowa w języku angielskim: polyhedron

prism

graniastosłup

R1EXwBgpzQ1Gg1

Source: GroMar, licencja: CC BY 3.0.

Nagranie dostępne na portalu epodreczniki.pl

Source: GroMar, licencja: CC BY 3.0.

wymowa w języku angielskim: prism

pyramid

ostrosłup

RivR1g7XxInyQ1

Source: GroMar, licencja: CC BY 3.0.

Nagranie dostępne na portalu epodreczniki.pl

Source: GroMar, licencja: CC BY 3.0.

wymowa w języku angielskim: pyramid

regular tetrahedron

czworościan foremny

R1z7ZTCVVhkkA1

Source: GroMar, licencja: CC BY 3.0.

Nagranie dostępne na portalu epodreczniki.pl

Source: GroMar, licencja: CC BY 3.0.

wymowa w języku angielskim: regular tetrahedron

solid

bryła

R1GM8oMRSv77Z1

Source: GroMar, licencja: CC BY 3.0.

Nagranie dostępne na portalu epodreczniki.pl

Source: GroMar, licencja: CC BY 3.0.

wymowa w języku angielskim: solid

surface area of solid

pole powierzchni bryły

RjvbecZNA4GDK1

Source: GroMar, licencja: CC BY 3.0.

Nagranie dostępne na portalu epodreczniki.pl

Source: GroMar, licencja: CC BY 3.0.

wymowa w języku angielskim: surface area of solid
