to draw a diagramdiagramdiagram of plane mirrorplane mirrorplane mirror image,
to describe the formationformationformation of a virtual mirror imageimageimage
English‑speaking vocabulary in the field of the formationformationformation of a virtual imagevirtual imagevirtual image in the plane mirrorplane mirrorplane mirror.
Where is the imageimageimage of candle reflected in a mirror placed?
Hypothesis
The imageimageimage and the objectobjectobject have equal distances to the mirror.
You will need
transparent CD box,
candle,
beaker filled with water,
ruler.
Instruction
In a dark room put a CD box on the table. Hint: opening the box makes it more stable. In front of the box place a burning candle, behind the box place a beaker.
How should you place the CD box, to make an illusion that the candle burns underwater?
Draw a diagramdiagramdiagram in your exercise book.
Look at different angles from the candle side at its imageimageimage. What do you observe?
Measure the distancedistancedistance between a burning candle and the box as well as the distancedistancedistance between the box and the beaker. Remember to measure the distances between the middle of the candle/beaker and the middle of the CD box. Repeat the measurement for different positions of the candle. The imageimageimage should be always in the same place in the beaker.
Summary
The CD box should be placed perpendicularly to the line between the candle and the beaker. The distance between the image and the box is equal to that between the image and the box. Regardless of the angle at which we look at the image, it stays always in the same place.
Based on the experiment draw a diagramdiagramdiagram showing the formationformationformation of the virtual imagevirtual imagevirtual image of the candle. Do not forget to apply the law of light reflectionreflectionreflection.
R1AFXlnTi3wrT
Ilustracja interaktywna przedstawia schematycznie obraz pozorny świeczki w zwierciadle płaskim. Narysowana jest pionowa linia opisana plane mirror. Po jej lewej stronie na górze jest oko oznaczone numerem 1, na dole w odległości d z indeksem dolnym o jest świeca oznaczona numerem 2. Od podstawy świeczki narysowana jest linia do lustra i linia od lustra do oka oznaczona numerem 4, symbolizujące promień. Od płomienia świeczki narysowana jest linia do lustra oznaczona numerem 3 i linia od lustra do oka, symbolizujące promień. Po prawej stronie lustra narysowana jest taka sama świeca w odległości d z indeksem dolnym i, oznaczona numerem 3. Od podstawy świecy i od płomienia narysowane są dwie linie przerywane do linii pionowej. W zwierciadle płaskim powstaje obraz przedmiotu, który jest pozorny, prosty, tej samej wielkości, co przedmiot oraz symetryczny względem zwierciadła. Na ilustracji widoczne są numery, a na nich podpisy. 1. observer {audio}, 2. object {audio}, 3. incident ray {audio}, 4. reflected ray {audio}, 5. image {audio}.
Ilustracja interaktywna przedstawia schematycznie obraz pozorny świeczki w zwierciadle płaskim. Narysowana jest pionowa linia opisana plane mirror. Po jej lewej stronie na górze jest oko oznaczone numerem 1, na dole w odległości d z indeksem dolnym o jest świeca oznaczona numerem 2. Od podstawy świeczki narysowana jest linia do lustra i linia od lustra do oka oznaczona numerem 4, symbolizujące promień. Od płomienia świeczki narysowana jest linia do lustra oznaczona numerem 3 i linia od lustra do oka, symbolizujące promień. Po prawej stronie lustra narysowana jest taka sama świeca w odległości d z indeksem dolnym i, oznaczona numerem 3. Od podstawy świecy i od płomienia narysowane są dwie linie przerywane do linii pionowej. W zwierciadle płaskim powstaje obraz przedmiotu, który jest pozorny, prosty, tej samej wielkości, co przedmiot oraz symetryczny względem zwierciadła. Na ilustracji widoczne są numery, a na nich podpisy. 1. observer {audio}, 2. object {audio}, 3. incident ray {audio}, 4. reflected ray {audio}, 5. image {audio}.
The plane mirrorplane mirrorplane mirror forms an imageimageimage which is virtual, upright, the same magnitude as the object and is symmetric to the mirror.
Exercises
RNLRwlLLXubbv
Exercise 1
Wersja alternatywna ćwiczenia: Determine which sentences are true. Możliwe odpowiedzi: 1. The image is upright for a flat mirror., 2. The image and object are at the same distance from a flat mirror., 3. A plane mirror always forms a virtual image., 4. The image size is the same as the object size for a flat mirror., 5. The reflected ray goes from the image to the observer’s eye.
Wersja alternatywna ćwiczenia: Determine which sentences are true. Możliwe odpowiedzi: 1. The image is upright for a flat mirror., 2. The image and object are at the same distance from a flat mirror., 3. A plane mirror always forms a virtual image., 4. The image size is the same as the object size for a flat mirror., 5. The reflected ray goes from the image to the observer’s eye.
Determine which sentences are true.
The image is upright for a flat mirror.
The image and object are at the same distance from a flat mirror.
A plane mirror always forms a virtual image.
The image size is the same as the object size for a flat mirror.
The reflected ray goes from the image to the observer’s eye.
Zapoznaj się z treścią abstraktu i wymyśl pytanie na kartkówkę.
Zapoznaj się z treścią abstraktu i wymyśl pytanie na kartkówkę.
Exercise 2

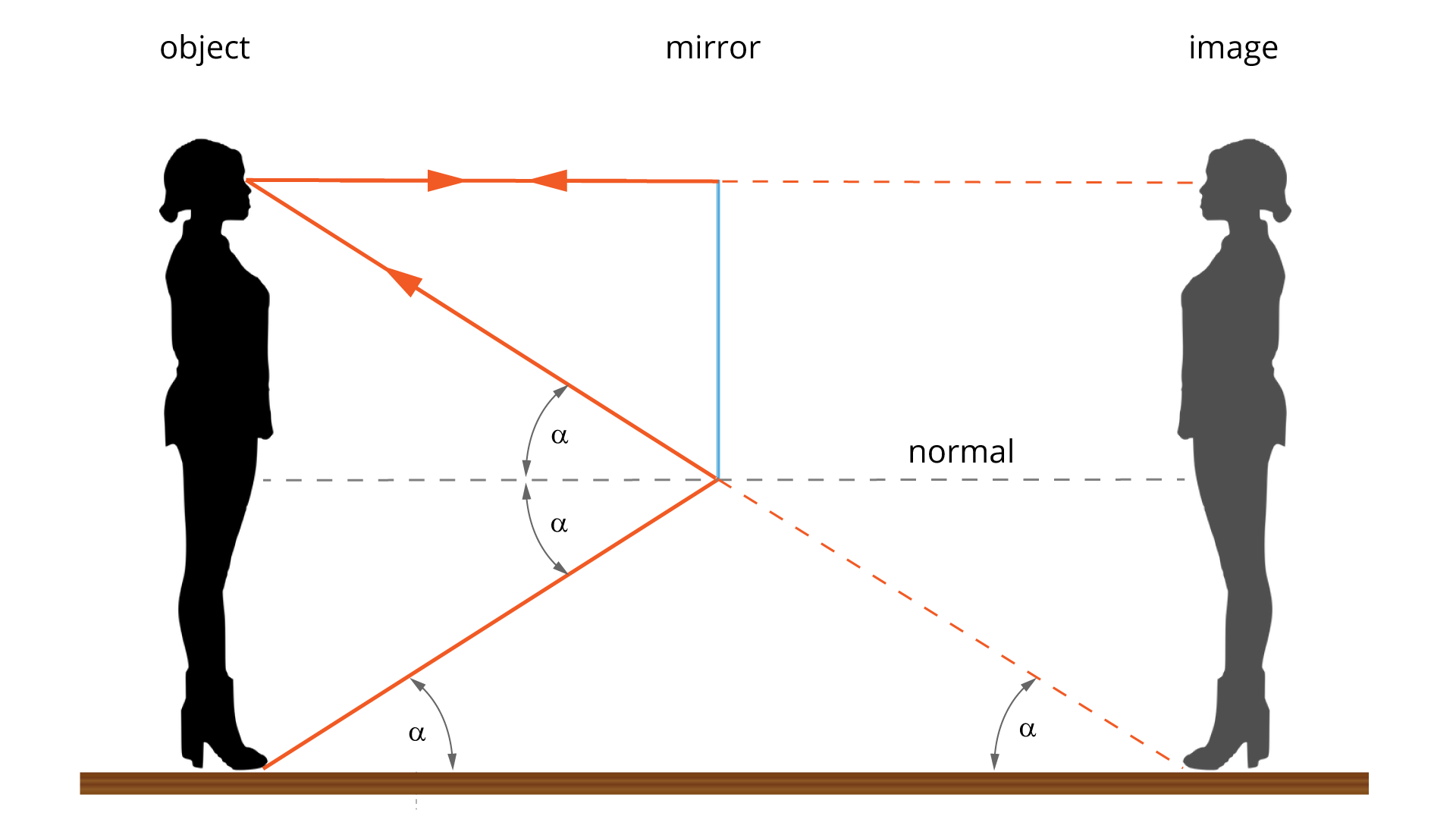

How tall does a mirror need to be approximately, so you can see your entire height? Does it matter where you stand? Draw a diagram.
RGlNBdthoq4Rk1
Schemat pokazujący wysokość lustra pozwalającą na oglądanie w całości sylwetki obserwatora.
Source: GroMar, licencja: CC BY 3.0.
The height of the mirror should be approximately half the height of the body.
The distancedistancedistance of the objectobjectobject from the mirror does not play any role.
Exercise 3
Explain in English what characteristics of a plane mirror image are.
R1SidK0BCCQNv
Exercise 4
Wersja alternatywna ćwiczenia: Indicate which pairs of expressions or words are translated correctly. Możliwe odpowiedzi: 1. schemat - diagram, 2. obraz - image, 3. object - object, 4. płaszczyzna - plane, 5. tworzenie się - distance, 6. odległość - formation
Wersja alternatywna ćwiczenia: Indicate which pairs of expressions or words are translated correctly. Możliwe odpowiedzi: 1. schemat - diagram, 2. obraz - image, 3. object - object, 4. płaszczyzna - plane, 5. tworzenie się - distance, 6. odległość - formation
Indicate which pairs of expressions or words are translated correctly.
schemat - diagram
obraz - image
object - object
płaszczyzna - plane
tworzenie się - distance
odległość - formation
zadanie
Source: GroMar, licencja: CC BY 3.0.
RSu47sMuJ5LaG1
Interaktywna gra, polegająca na łączeniu wyrazów w pary w ciągu jednej minuty. Czas zaczyna upływać wraz z rozpoczęciem gry. Jeden ruch to odkrywanie najpierw jednej potem drugiej karty z wyrazem. Każdy wyraz jest odczytywany. Kolejny ruch to odkrywanie trzeciej i czwartej karty. W ten sposób odsłuchasz wszystkie wyrazy. Nawigacja z poziomu klawiatury za pomocą strzałek, odsłuchiwanie wyrazów enterem lub spacją. Znajdź wszystkie pary wyrazów.
Interaktywna gra, polegająca na łączeniu wyrazów w pary w ciągu jednej minuty. Czas zaczyna upływać wraz z rozpoczęciem gry. Jeden ruch to odkrywanie najpierw jednej potem drugiej karty z wyrazem. Każdy wyraz jest odczytywany. Kolejny ruch to odkrywanie trzeciej i czwartej karty. W ten sposób odsłuchasz wszystkie wyrazy. Nawigacja z poziomu klawiatury za pomocą strzałek, odsłuchiwanie wyrazów enterem lub spacją. Znajdź wszystkie pary wyrazów.
Match Polish terms with their English equivalents.
object
obiekt, przedmiot
virtual image
plane mirror
obraz pozorny
zwierciadło płaskie
Source: Zespół autorski Politechniki Łódzkiej, licencja: CC BY 3.0.
plane mirrorplane mirrorplane mirror - powierzchnia gładka i płaska odbijająca padające promienie świetlne zgodnie z prawem odbicia światła.W zwierciadle płaskim powstaje obraz przedmiotu, który jest pozorny, prosty, tej samej wielkości, co przedmiot oraz symetryczny względem zwierciadła
virtual imagevirtual imagevirtual image - w przypadku zwierciadła płaskiego, znajduje się po przeciwnej stronie lustra w stosunku do przedmiotu
