Podstawowe urządzenia stosowane do zabiegu szczelinowania odwiertu

Spełnienie technologicznych i jakościowych wymagań stawianych przez dzisiejsze techniki stymulacyjne zapewniają nowoczesne urządzenia o wyposażeniu, które gwarantują światowy standard wykonania większości zabiegów.

W skład zestawu wchodzą następujące urządzenia:

• manifold,

• zespół agregatów pompowych,

• blender (piaskomieszałka),

• transportery piasku,

• urządzenie sterująco - rejestrujące parametry zabiegu.

Manifold (Manifold Unit)

Transportowany i instalowany z pokładu samochodu umożliwia podłączenie do agregatów pompowych.

RhGrWYrsHFfw4

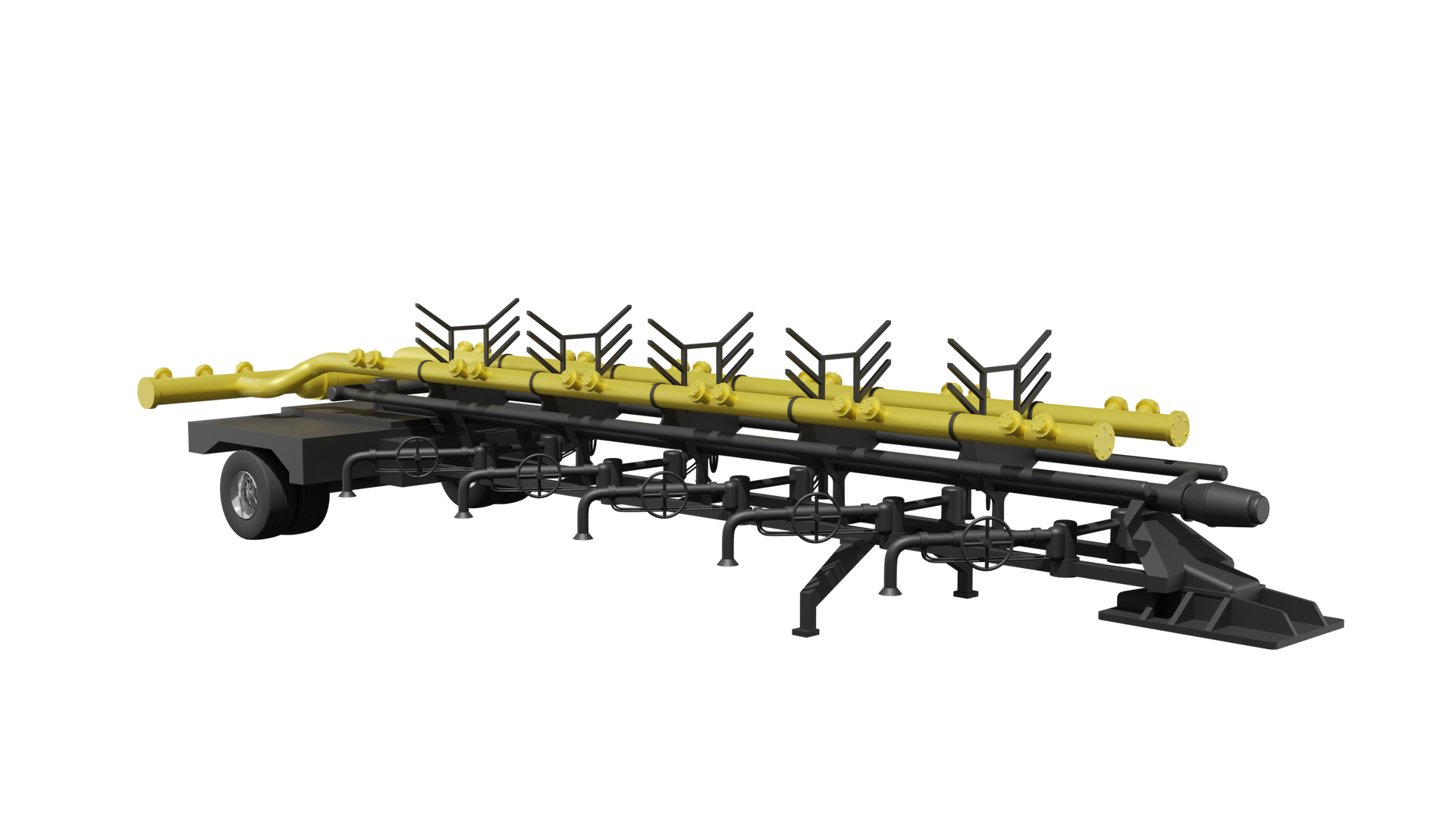

Na zdjęciu znajduje się manifold na podwoziu przyczepy. Na czarnej przyczepie widoczne są dwie długie żółte rury. Rury są w kształcie podłużnych cylindrów. Pomiędzy rurami znajduje się pięć czarnych wsporników. Wsporniki są o kształcie prostokątów. Od dłuższego boku prostokąta odchodzą pod kątem trzy czarne wypustki. Na dole przyczepy widać pięć wylotów przy których znajdują się czarne pokrętła o kształcie okręgów.

RiRklu8pJLfUD

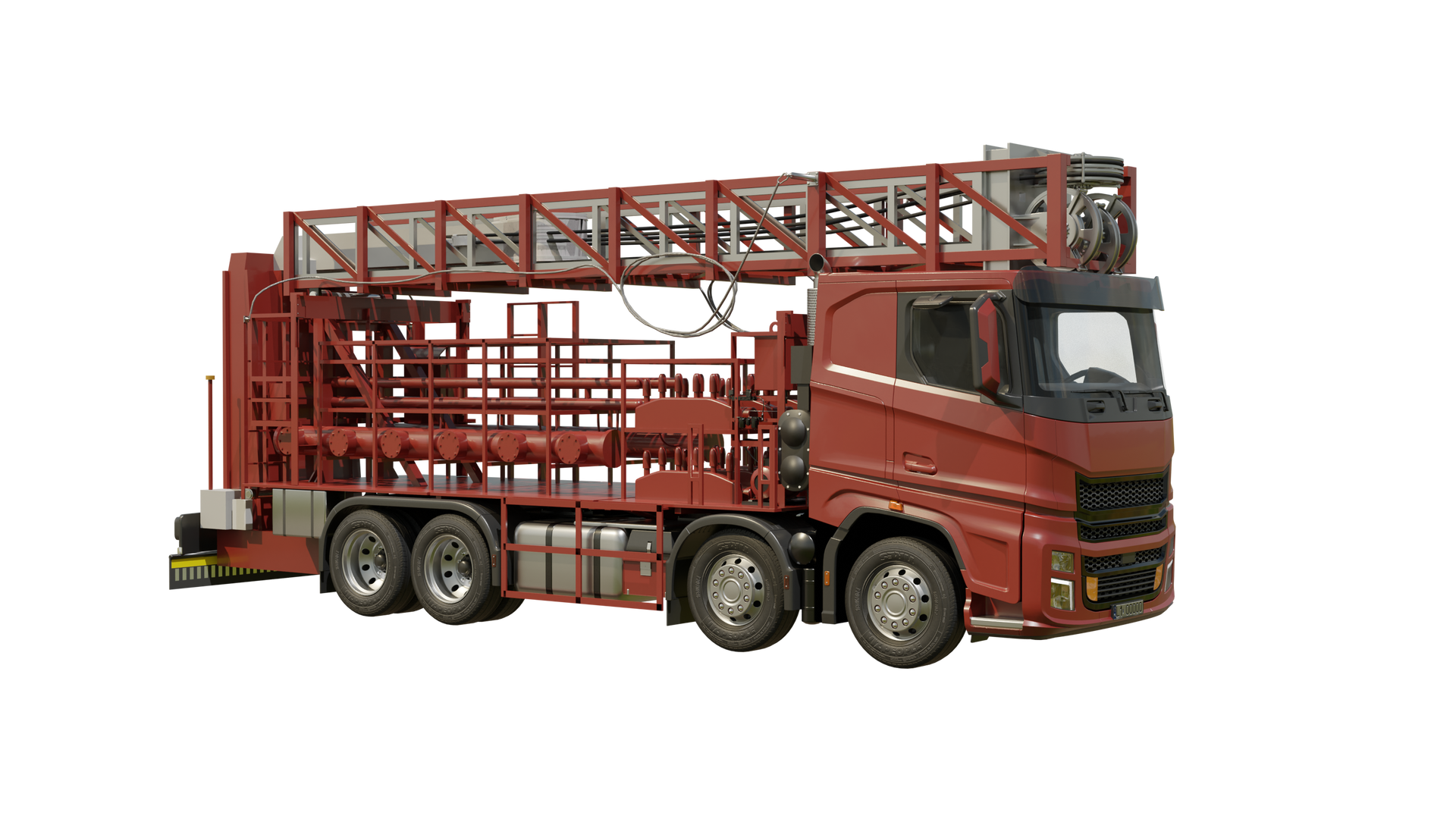

Na zdjęciu pokazano manifold na podwoziu ciągnika siodłowego.
Na zdjęciu widoczna jest czerwona ciężarówka z czterema kołami po jednej stronie. Pomiędzy przednimi i tylnymi kołami znajduje się prostopadłościenny zbiornik.

Agregat pompowy

Głównym elementem agregatu pompowego są pompy nurowe napędzane silnikiem dwusuwowym Diesla, zamontowane na podwoziu samochodu ciężarowego. Napęd z silnika przekazywany jest na pompy za pomocą przekładni. Zatłaczanie odwiertu odbywa się poprzez rury $2”$ lub $3”$ dwoma „nitkami” do głowicy zabiegowej wysokociśnieniowej. Sterowanie agregatami może się odbywać indywidualnie lub grupowo z urządzenia sterująco‑rejestrującego. Dodatkowo każdy agregat wyposażony jest w specjalny układ bezpieczeństwa, który powoduje wyłączenie go w przypadku nagłego przekroczenia dopuszczalnego ciśnienia zabiegowego.

R1dwTYbKyThQN

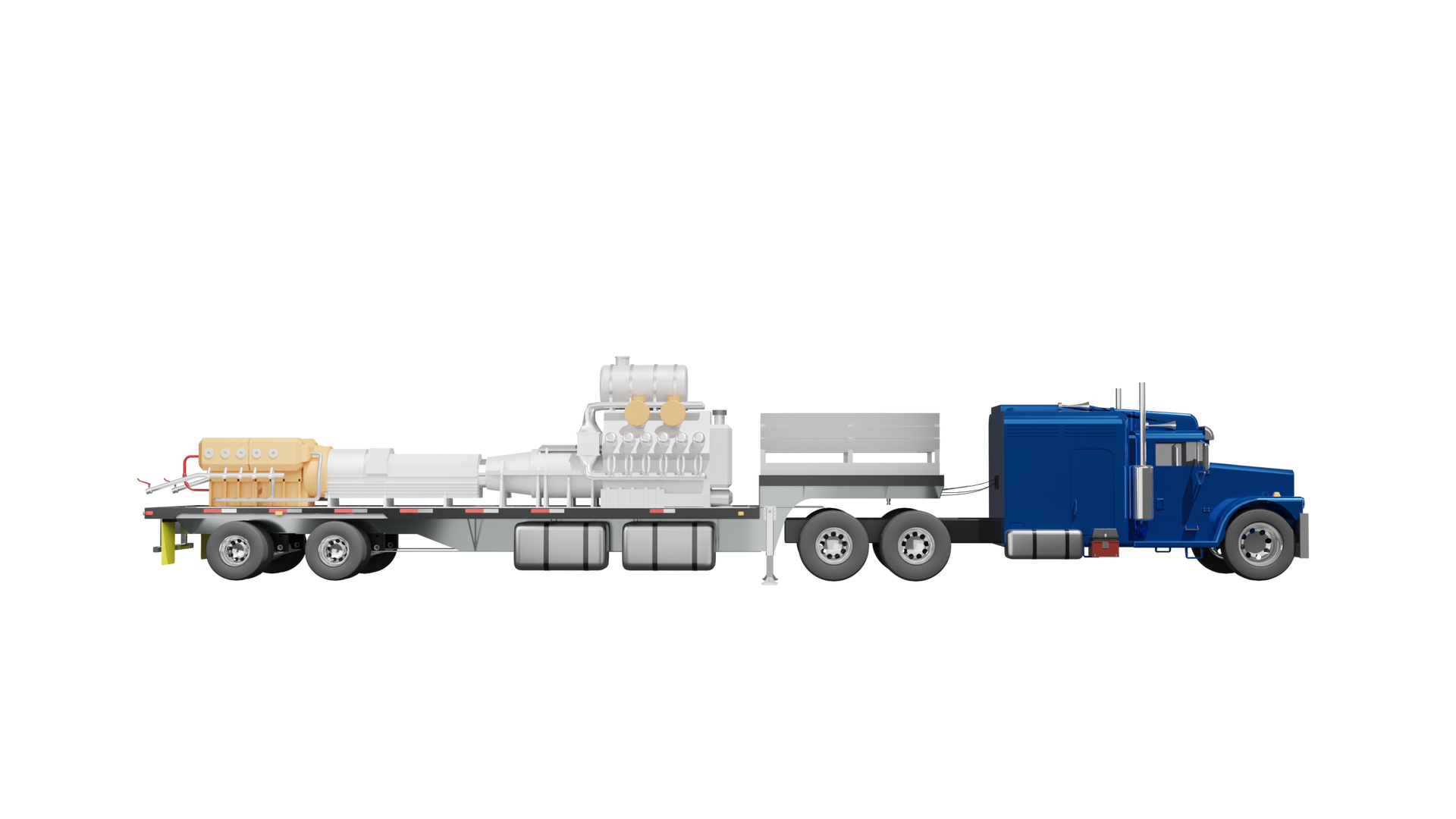

Na zdjęciu znajduje się animowana pojazd pokazują agregat pompowy na podwoziu przyczepy. Do ciągnika samochodowego przyłączona jest długa przyczepa. Na przyczepie za kabiną kierowcy znajduje się biały element przypominający silnik. Nad elementem widoczny jest cylindryczny zbiornik. Od silnika odchodzi podłużny element o kształcie białego cienkiego cylindra który łączy się z urządzeniem znajdującym się na końcu przyczepy. Urządzenie przypomina mniejszy silnik.

RIAgPKA0K2LOu

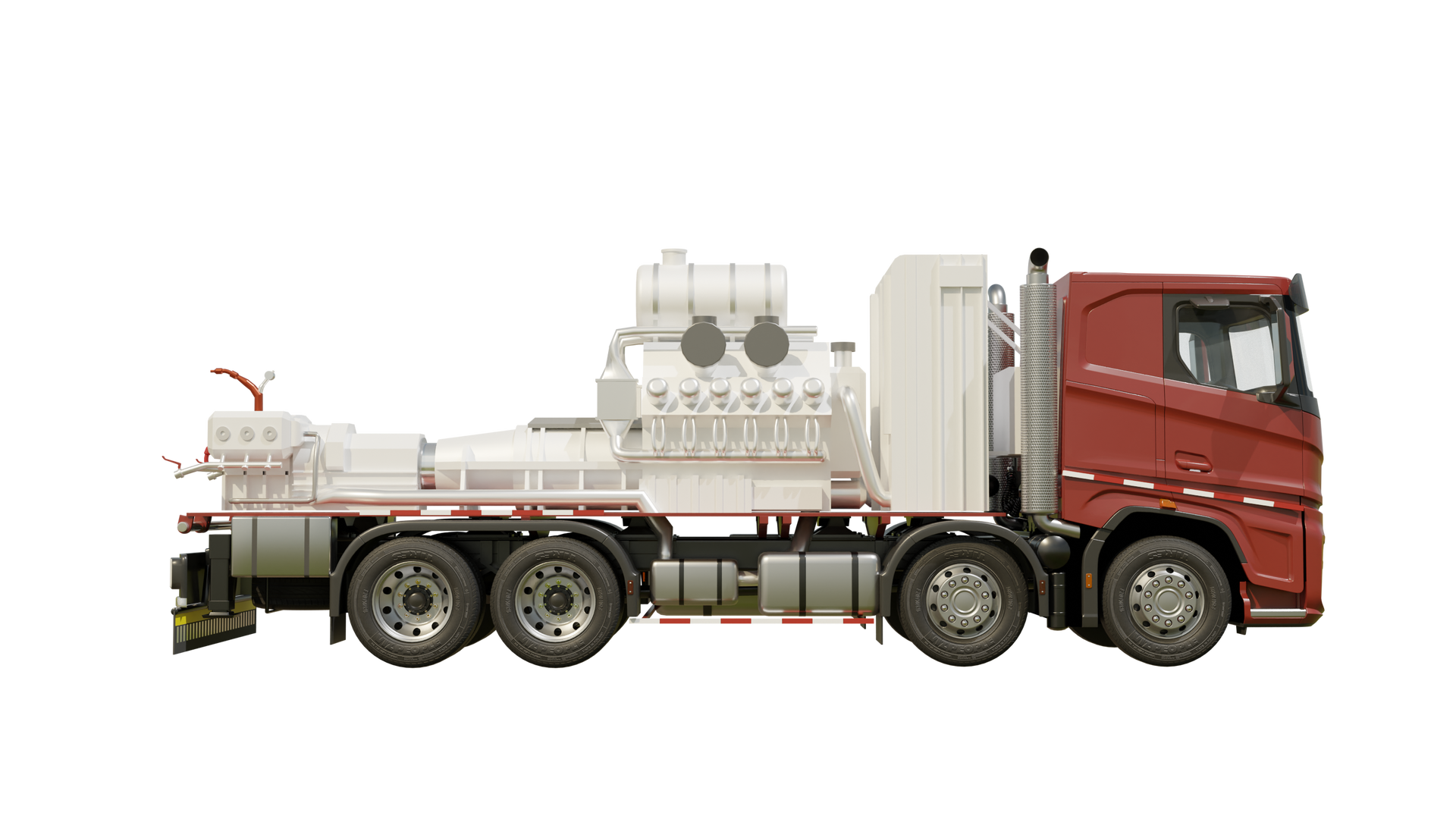

Na zdjęciu widać animowany agregat pompowy na podwoziu ciągnika siodłowego. Centralnym elementem zdjęcia jest biały agregat pompowy. Agregat jest zamontowany na podwoziu ciągnika siodłowego za czerwona kabiną kierowcy. Agregat z wyglądy przypomina duży silnik. Środkowa cześć agregatu ma kształt podłużnego cylindra. Na końcu urządzenia znajduje się element przypominający mniejszy silnik do którego biegnie biała rura.

Piaskomieszałka

Sterowane komputerowo urządzenie mieszające i podające płyn zabiegowy na agregaty pompowe, zamontowane na samochodzie na podwoziu samochodu ciężarowego. Urządzenie to daje ponadto możliwość zaprogramowania w różnych fazach zabiegu wydajności pompowania płynów, koncentracji podsadzki oraz dozowania substancji chemicznych zarówno ciekłych, jak i w postaci proszku. Układ podawania środków chemicznych może pracować w trybie sterowania ręcznego i automatycznego.

RkS1gfuPfdhxc

Na zdjęciu znajduje się manifold na podwoziu przyczepy. Na czarnej przyczepie widoczne są dwie długie żółte rury. Rury są w kształcie podłużnych cylindrów. Pomiędzy rurami znajduje się pięć czarnych wsporników. Wsporniki są o kształcie prostokątów. Od dłuższego boku prostokąta odchodzą pod kątem trzy czarne wypustki. Na dole przyczepy widać pięć wylotów przy których znajdują się czarne pokrętła o kształcie okręgów.

R1J9vXcmOFx19

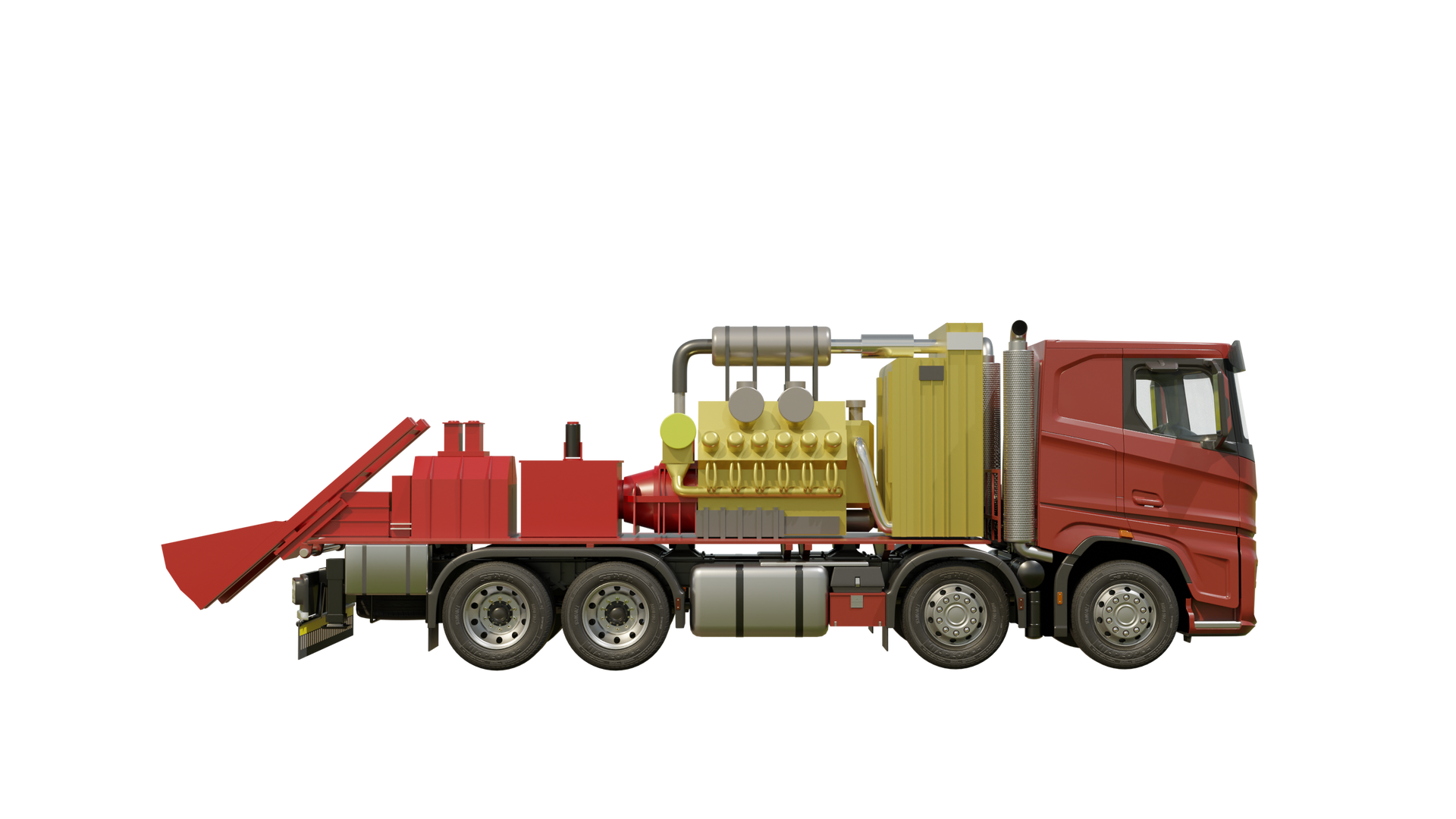

Na zdjęciu widać animowaną piaskomieszałkę na podwoziu ciągnika siodłowego. Centralnym elementem zdjęcia jest żółty element zamontowany na podwoziu ciągnika siodłowego za czerwona kabiną kierowcy. Element przypomina duży silnik. Za elementem znajdują się dwa czerwone sześcienne zbiorniki. Na końcu drugiego znajduje się urządzenie przypominające łyżkę ładowarki.

Transporter piasku

Pojemnik do transportu oraz podawania materiałów podsadzkowych zamontowany na naczepie. Podawanie podsadzki realizowane jest poprzez hydrauliczny system podnośnikowy.

RgiWXPk2gZwWz

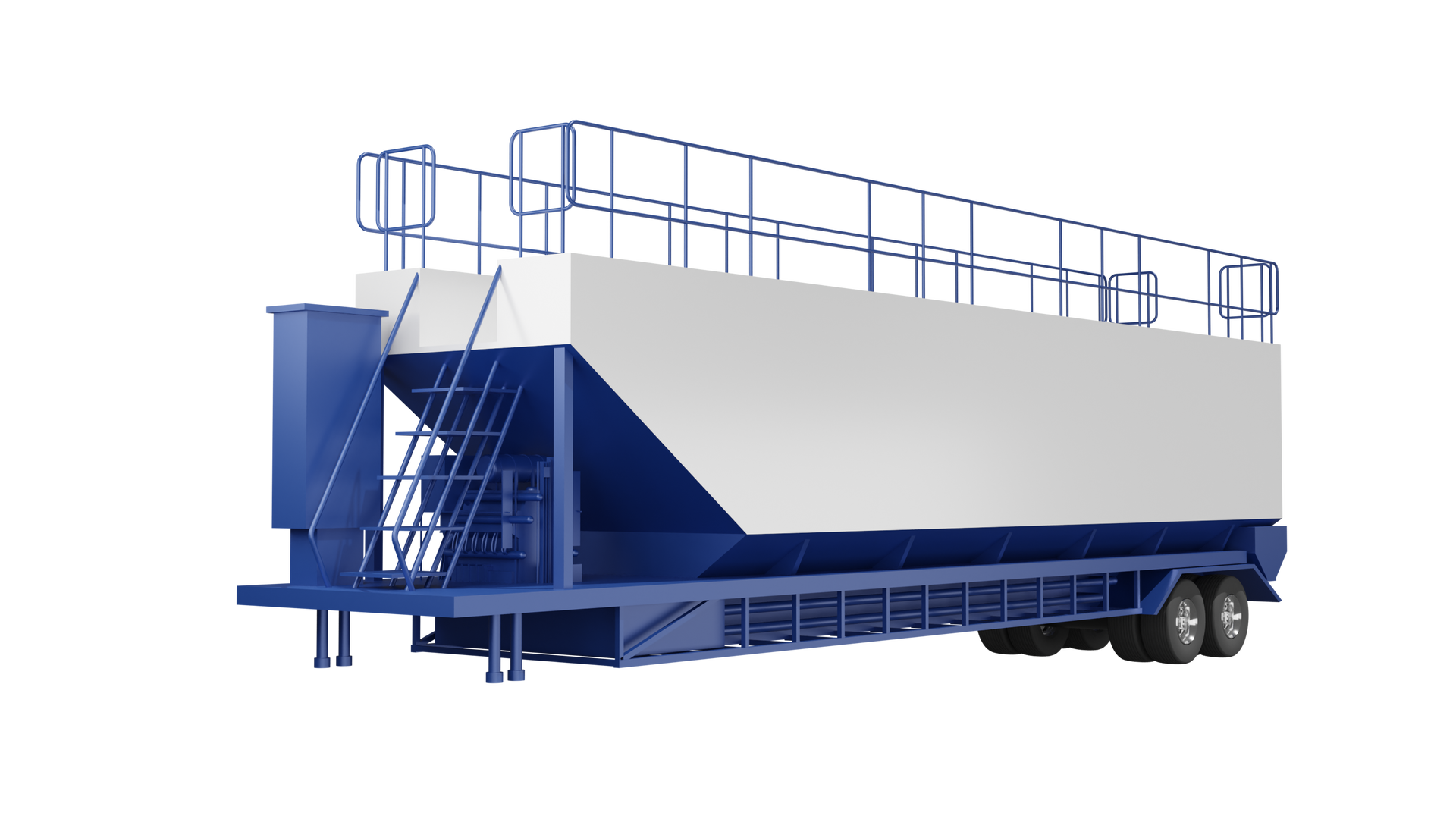

Na zdjęciu przedstawiono transporter piasku w formie naczepy. Na długiej naczepie znajduje się zbiornik o kształcie zbliżonym do graniastosłupa. Na przodzie naczepy widoczna jest drabinka prowadząca na górę zbiornika. Na górze zbiornik jest zabezpieczony barierką.

Urządzenie sterująco‑rejestrujące (Data Monitoring Truck)

Zamontowane np. w mikrobusie. Wyposażone w układy pomiaru, monitorowania i rejestracji parametrów technologicznych w czasie zabiegu, zdalnie sterujące pracą urządzeń zabiegowych. Układ pomiarowy rejestruje: gęstość płynu zabiegowego, koncentrację piasku, ciśnienie w czasie zabiegu, ciśnienie na spodzie odwiertu, ciśnienie w rurach okładzinowych, wydatek tłoczenia, ilość wtłaczanych płynów.

Rejestracja danych wykonywanego zabiegu odbywa się na dysku komputera. Wykorzystując dane rejestrowane w czasie rzeczywistym za pomocą urządzenia rejestrującego, możemy kontrolować poprawność przebiegu zabiegu i jego zgodność z projektem technologicznym.

RqVJWMxyiuruH

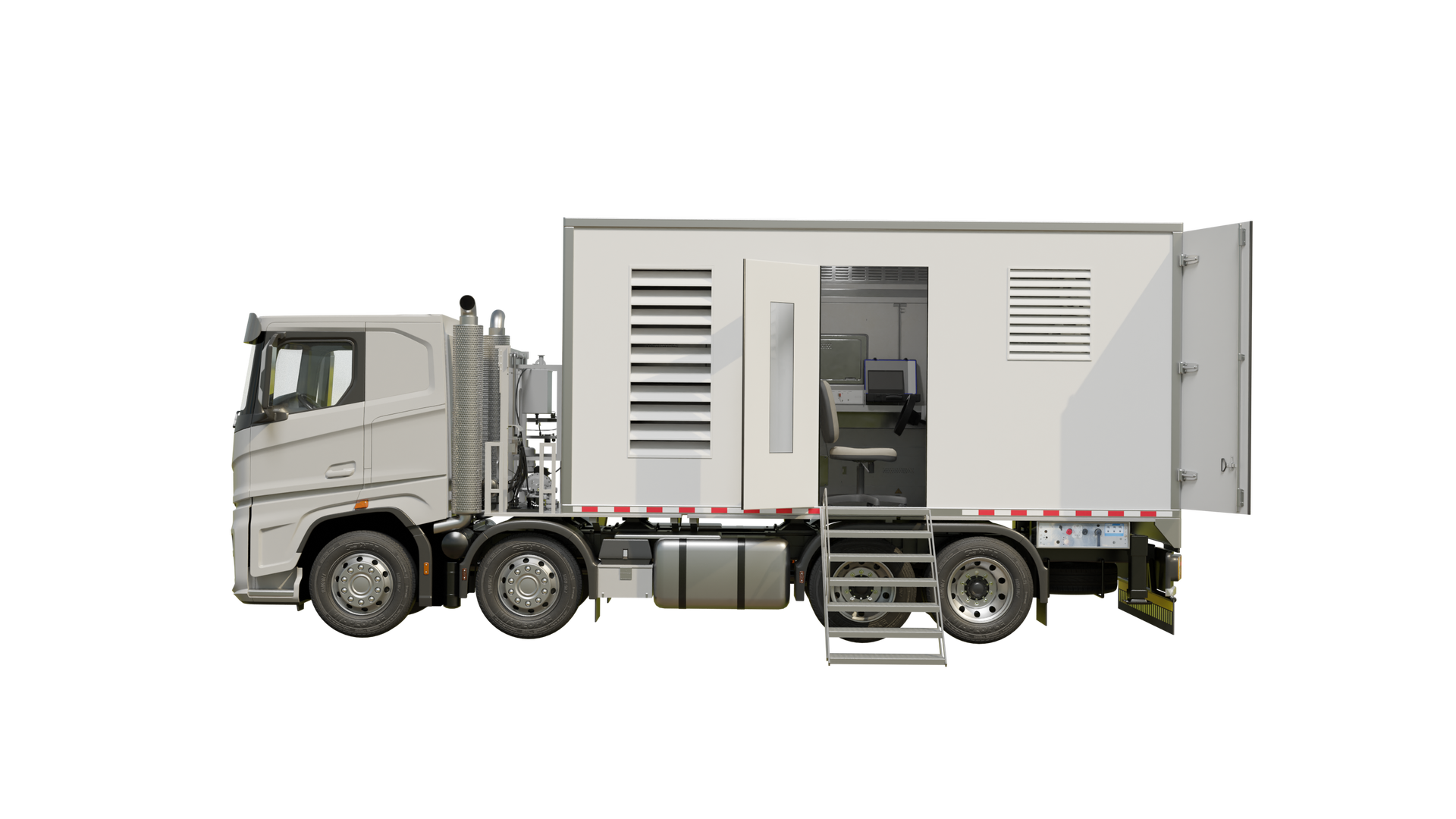

Na zdjęciu widoczne jest animowane urządzenie sterująco‑rejestrujące na podwoziu ciężarówki. Za kabiną ciężarówki znajduje się biała obudowa o kształcie prostopadłościanu. W punkcie stanowiącym połowę długości naczepy umieszczona jest drabinka oraz drzwi wykonane w obudowie. Drzwi są uchylone. W środku obudowy widać stanowisko komputerowe znajdujące się przy stole.

R1UCP8K6tTGEI

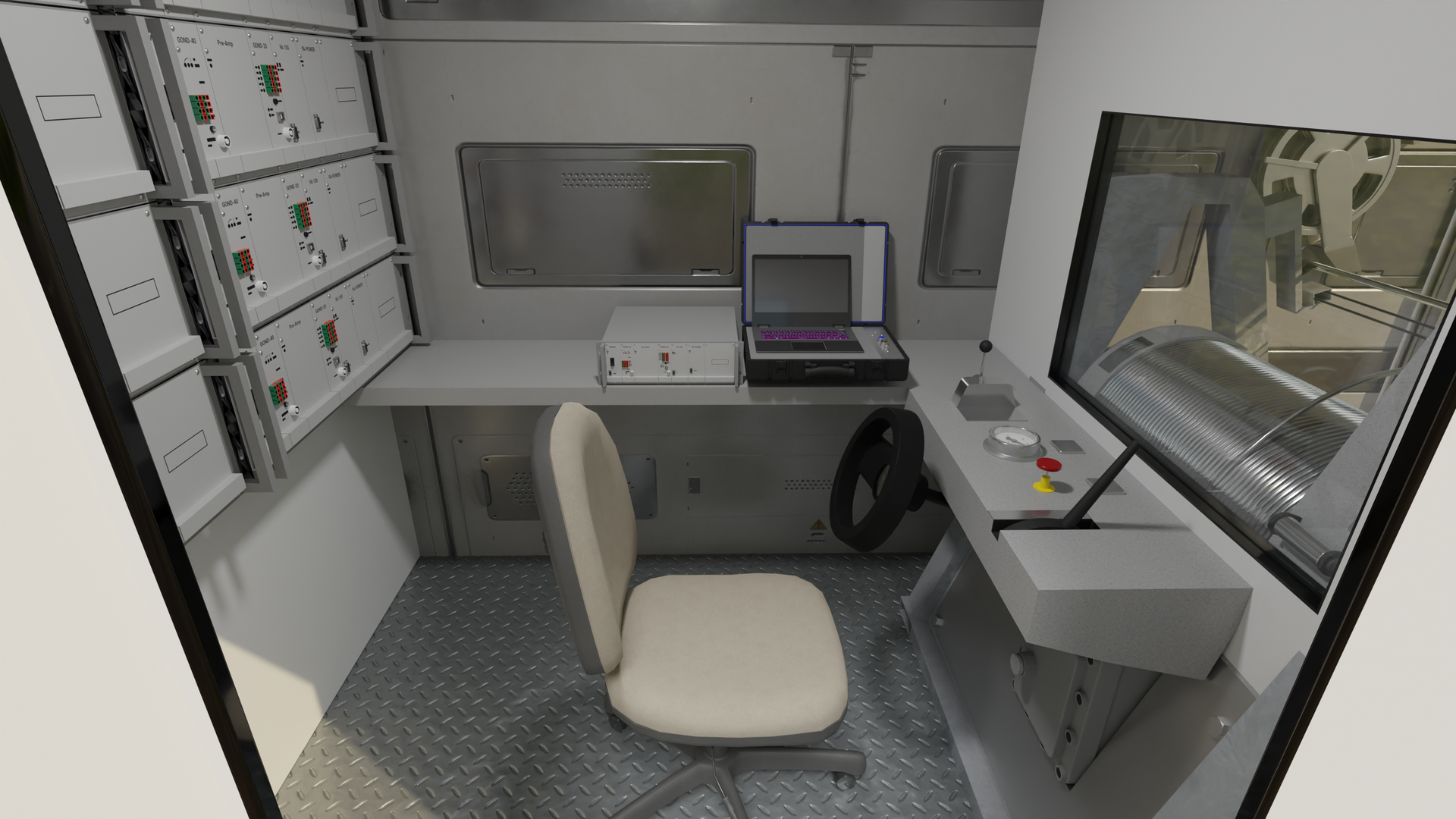

Na zdjęciu przedstawiono wnętrze sterowni urządzenia sterująco‑rejestrującego. Biurko widoczne w przyczepie jest w kształcie litery L. Przy biurku stoi krzesło. Po prawej stronie widoczna jest mała czarna kierownica, dźwignia i kolorowe przyciski. Nad pulpitem znajduje się szyba w ścianie. Na drugiej części biurka leży walizka z aparaturą. Po przeciwnej stronie biurka widoczna jest biała ściana na której zamontowane są pulpity z przyciskami
