Podsumowanie wiadomości o elektryczności

R1Cqx0v7oDcM3

Zdjęcie przedstawia Noc, panorama Nowego Jorku. Niebo pochmurne, całe poprzecinane błyskawicami odległej burzy.

Natężenie prądu elektrycznego

Rf190hMvHEMrt

Uproszczony rysunek symbolizujący mikroskopowy obraz prądu elektrycznego. Na białym tle narysowano leżący przezroczysty walec o niebieskich krawędziach. Wysokość walca jest około pięciu razy większa niż średnica jego podstawy. W środku walca narysowano szare koło o niebieskich krawędziach, symbolizujących stykanie się koła z powierzchnią walca. Od koła poprowadzono w dół i lekko w prawo odcinek, kończący się na podpisie: przekrój poprzeczny przewodnika. W środku walca narysowano dużo niebieskich kropek, od których w prawą stronę odchodzą wektory. Groty wektorów skierowane w prawą stronę (w niebieskich kropkach mają punkty przyłożenia). Od trzech losowych, niebieskich punktów poprowadzono w stronę lewego dolnego rogu rysunku niebieskie odcinki, stykające się na końcu. Stykają się przy podpisie: poruszające się w jednym kierunku nośniki ładunku.

1. Prąd elektryczny – uporządkowany (ukierunkowany) ruch cząstek obdarzonych ładunkiem elektrycznym, nazywanych nośnikami prądu. W metalach nośnikami prądu są elektrony.

2. Natężenie prądu – ilość ładunku przeniesiona przez poprzeczny przekrój przewodnika w ciągu jednej sekundy. Natężenie prądu obliczamy za pomocą wzoru:

   $$I=\frac{q}{t}$$

   gdzie:
   $I$ – natężenie prądu elektrycznego;
   $q$ – wartość ładunku, który przepłynął przez poprzeczny przekrój przewodnika;
   $t$ – czas, w którym ten ładunek przepłynął przez poprzeczny przekrój przewodnika.

3. Jednostką natężenia prądu w układzie SI jest amper (symbol $\mathrm{A}$).
   W przewodniku płynie prąd o wartości jednego ampera ($1 \mathrm{A}$), jeśli w ciągu jednej sekundy ($1 \mathrm{s}$) przez przekrój tego przewodnika przepływa ładunek o wartości jednego kulomba ($1 \mathrm{C}$):

   $$1 \mathrm{A}=\frac{1 \mathrm{C}}{1 \mathrm{s}}$$

4. Natężenie prądu mierzy się amperomierzem lub miernikiem uniwersalnym ustawionym na tryb pracy amperomierza.

5. Amperomierz łączymy szeregowo z tym elementem obwodu, w którym chcemy zmierzyć natężenie prądu.

6. Prąd stały to prąd, który ma stałą wartość natężenia i niezmienny kierunek przepływu.

Napięcie elektryczne

R1bKQvz5udub3

Ilustracja przedstawia Na białym tle żółty trójkąt o grubej, czarnej krawędzi. W środku znaku czarny symbol błyskawicy, zakończony u dołu grotem.

1. Napięcie elektryczne między dwoma punktami – czynnik wywołujący przepływ prądu. Wartość napięcia równa jest pracy wykonanej podczas przenoszenia ładunku jednostkowego między tymi punktami przewodnika.

2. Źródłami napięcia stałego są baterie (akumulatory), które zamieniają energię reakcji chemicznych w energię elektryczną (ładunki ujemne rozdzielane są od dodatnich w wyniku reakcji chemicznych).

3. Jednostką napięcia elektrycznego w układzie SI jest wolt (symbol $\mathrm{V}$).

4. Napięcie między dwoma punktami obwodu wynosi jeden wolt ($1 \mathrm{V}$), jeśli aby przemieścić między nimi ładunek jednego kulomba ($1 \mathrm{C}$) trzeba wykonać pracę o wartości jednego dżula ($1 \mathrm{J}$):

   $$1 \mathrm{V}=\frac{1 \mathrm{J}}{1 \mathrm{C}}$$

5. Napięcie elektryczne mierzymy woltomierzem lub miernikiem uniwersalnym ustawionym na tryb pracy woltomierza.

6. Woltomierz łączymy równolegle z tym elementem obwodu, na końcach którego chcemy zmierzyć napięcie.

Prawo Ohma

RHCoWHqhspULt

Rysunek ilustrujący w sposób zabawny ale poprawny merytorycznie treść prawa Ohma. Na białym tle narysowano szary prostokąt, leżący na dłuższym boku. Prostokąt w środku ma wcięcie. Wygląda przez to, jak położona klepsydra. Przy prostokącie trzej chłopcy w brązowych czapkach z daszkiem. Chłopiec ubrany na fioletowo, z napisem na bluzce "AMP" jest przeciskany przez przewężenie prostokąta. Ręce ma z prawej strony od przewężenia, a nogi z lewej. Od strony nóg pcha go chłopiec ubrany na zielono, z napisem "VOLT" na bluzce, a chłopiec ubrany na niebiesko, z napisem "OHM" na bluzce trzyma linę, ciasno zaciśniętą wokół pasa fioletowego chłopca i przewężenia klepsydry.

1. Prawo Ohma:
   Natężenie prądu jest wprost proporcjonalne do napięcia przyłożonego do końców przewodnika, co możemy zapisać wzorem:

   $$I=\frac{U}{R}$$

   lub

   $$I=\frac{1}{R}·U$$

   gdzie $R$ to opór przewodnika.

2. Opór elektryczny jest wielkością charakterystyczną przewodnika; zależy od jego długości, grubości (pola przekroju poprzecznego przewodnika) oraz rodzaju materiału, z którego został wykonany przewodnik.

3. Jednostką oporu elektrycznego w układzie SI jest om (symbol $\mathrm{\Omega }$).

4. Przewodnik ma opór jednego oma ($1 \mathrm{\Omega }$), jeśli napięcie o wartości jednego wolta
   ($1 \mathrm{V}$) wywoła w nim przepływ prądu o natężeniu jednego ampera ($1 \mathrm{A}$):

   $$1 \mathrm{\Omega }=\frac{1 \mathrm{V}}{1 \mathrm{A}}$$

5. Wykresem zależności natężenia prądu $I$ płynącego przez opornik $R$ od napięcia $U$ jest linia prosta. Kąt nachylenia prostej zależy od oporu $R$: im większy kąt nachylenia, tym mniejszy opór.

RYv806JrnL8bM

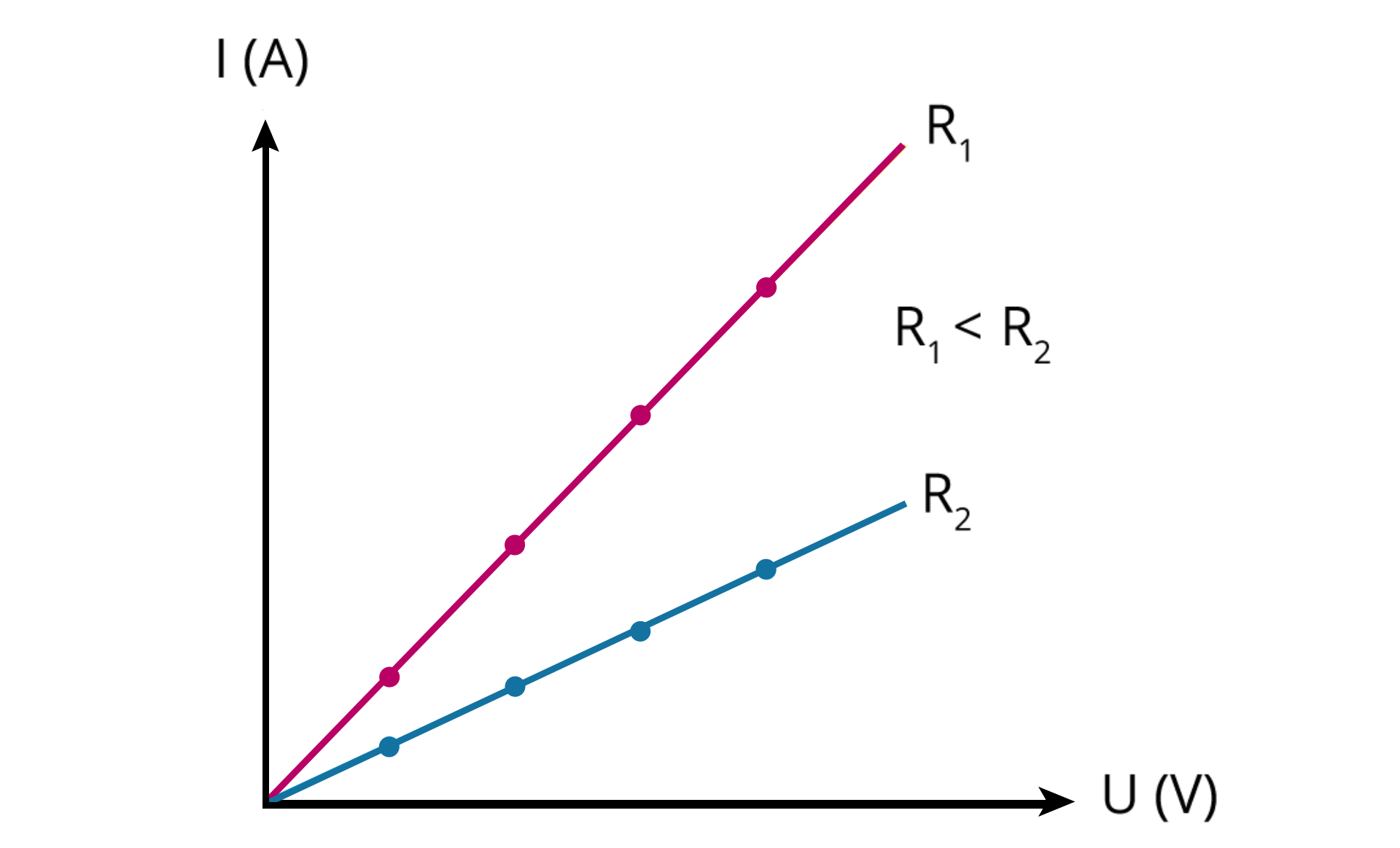

Na białym tle narysowano pierwszą ćwiartkę układu współrzędnych. Pionowa oś oznaczona nad grotem jako litera duże i, w nawiasie litera duże a. Pozioma oś oznaczona na prawo od grotu jako litera duże u, w nawiasie litera duże fał. Po prawej stronie rysunku napisano: litera duże er z indeksem dolnym jeden mniejsze od litera duże er z indeksem dolnym dwa. Od punktu styku osi wybiegają dwa odcinki: pomarańczowy (oznaczony jako litera duże er z indeksem dolnym jeden) i niebieski (oznaczony jako litera duże er z indeksem dolnym dwa). Pomarańczowy odcinek narysowano pod kątem większym od osi poziomej, niż niebieski. Na obu odcinkach zaznaczono po cztery punkty. Pomarańczowe punkty znajdują się dokładnie pionowo w górę od niebieskich kropek. Oznacza to, że pomiary zostały wykonane dla tych samych wartości napięcia. Widać, że wartości natężenia prądu dla tych samych napięć są różne.

Obwody prądu elektrycznego

RXOaMNX2oGflu

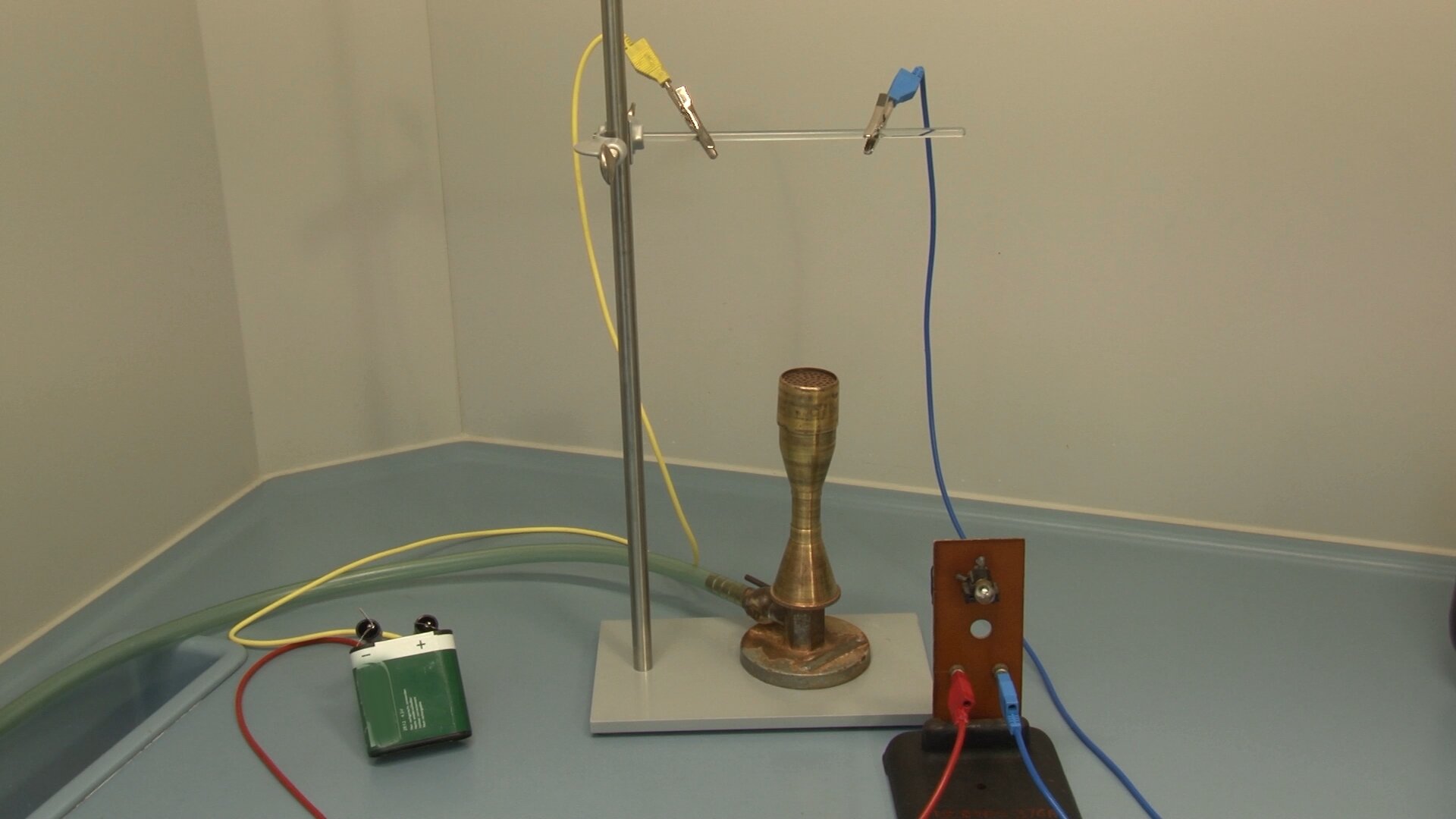

Zdjęcie prostego obwodu elektrycznego. Po lewej stronie zielona, szeroka bateria. Od jej bieguna dodatniego poprowadzono żółty przewód zakończony krokodylkiem. Krokodylek zaciśnięty jest na rurce umocowanej na statywie. Do rurki też przymocowany jest też krokodylkiem niebieski przewód. Przewód ten połączony jest końcówką typu bananek z  żarówką przymocowaną do stojaka. Od tej żarówki odchodzi, również podłączony banankiem, czerwony przewód. Czerwony przewód poprowadzony jest do ujemnego bieguna baterii.

1. Obwodem elektrycznym nazywamy zestaw przewodników, źródeł napięcia, włączników, wyłączników, oporników i innych odbiorników energii elektrycznej (takich jak żarówka, silnik elektryczny, grzałka) połączonych w sposób umożliwiający przepływ prądu.

2. Z obwodów elektrycznych zbudowane jest każde urządzenie elektryczne lub elektroniczne (telewizor, komputer, lodówka, pralka), a także fragmenty układu nerwowego człowieka i innych organizmów żywych.

Schemat obwodu elektrycznego

RvNyWg1M8ZIaJ

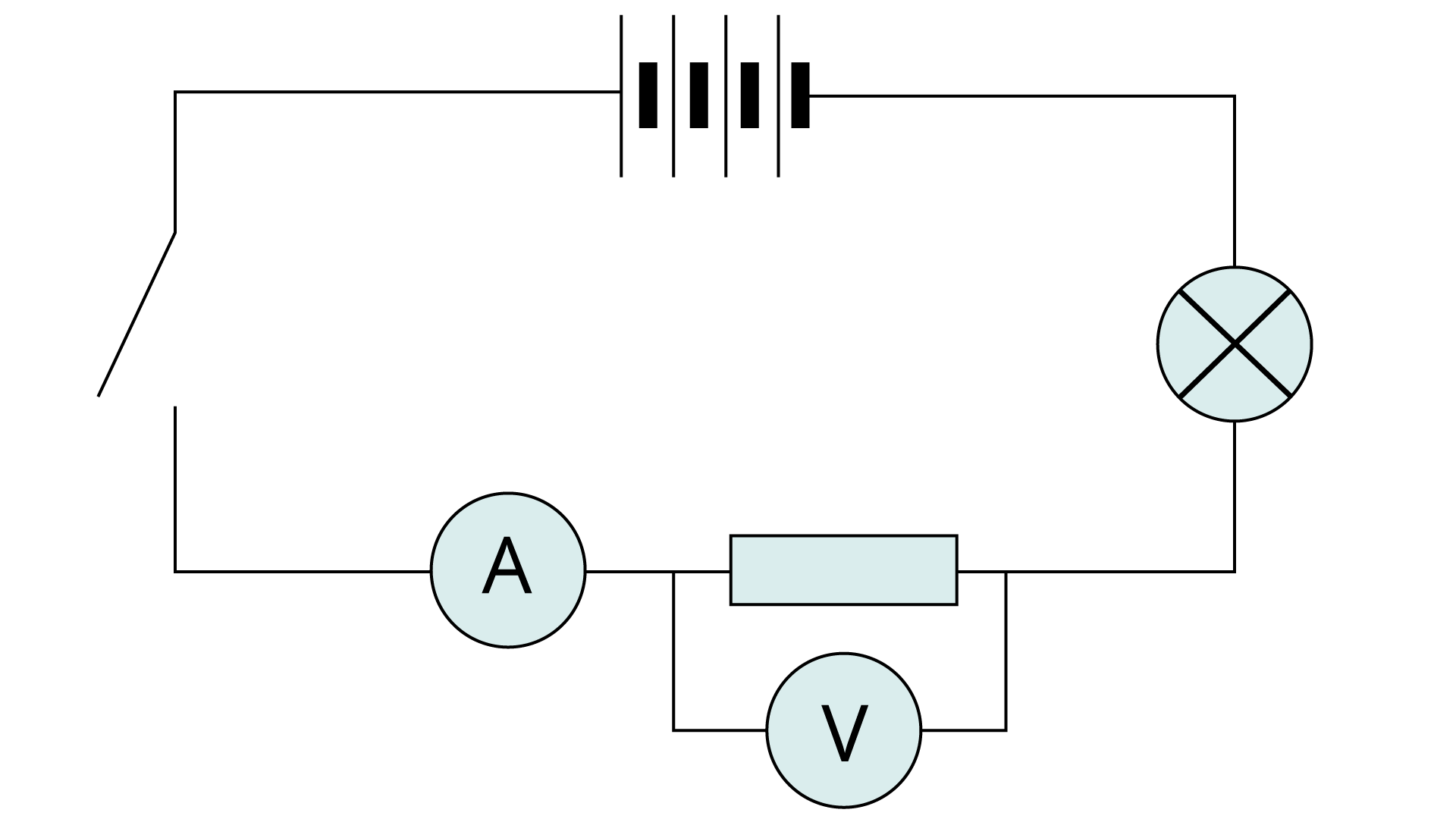

Rysunek schematu elektrycznego. Kreski oznaczające przewody tworzą kształt prostokąta. Na lewym boku prostokąta symbol włącznika. Na górnym boku symbol ogniwa. Na prawym boku symbol żarówki. Na podstawie z lewej symbol amperomierza oraz z prawej symbol opornika. Do opornika równolegle podłączony woltomierz, a więc tak, że wyjścia woltomierza podłączone są po każdej ze stron opornika.

Schemat obwodu elektrycznego – rysunek elementów obwodu przedstawionych za pomocą ustalonych symboli graficznych.
Oto wykaz symboli graficznych niektórych elementów obwodów elektrycznych:

R15oZC3Zqd1Cz

Na obrazku widać tabelę o dwóch kolumnach i czterech rzędach. W każdej komórce tabeli narysowano symbol elementu obwodu elektrycznego i jego nazwę. Pierwszy z góry od lewej jest włącznik otwarty. Oznaczony jest on jako dwa poziome, położone na tej samej linii odcinki, między którymi jest przerwa. Na prawym końcu lewego odcinka i na lewym końcu prawego odcinka narysowano puste kółka. Od kółka lewego przewodu poprowadzono pod kątem około dwudziestu stopni do góry kolejny odcinek, który kończy się nad kółkiem prawego odcinka. W drugiej kolumnie pierwszego rzędu narysowano włącznik zamknięty. Wygląda on jak włącznik otwarty, z tym że teraz trzeci odcinek nie jest pooprowadzony pod kątem, a łączy kółka pierwszego i drugiego odcinka. W drugim rzędzie pierwszej kolumny narysowano ogniwo - są to dwa odcinki położone na tej samej prostej; lewy odcinek zakończony jest z prawej strony wąską pionową kreską, natomiast prawy odcinek zakończony jest z lewej strony grubą pionową kreską. W drugiej kolumnie pierwszego rzędu jest przewód, narysowany jako odcinek. W trzecim wierszu pierwszej kolumny jest żarówka: dwa poziome odcinki narysowane na tej samej prostej, a między nimi okrąg. Środek okręgu znajduje się na wysokości odcinków, i styka się z ich końcami. W środku okręgu narysowano dwa przecinające się pod kątem prostym odcinki. Odcinki są pod kątem czterdziestu pięciu stopni od poziomu i stykają się z okręgiem wszystkimi końcami. W trzecim wierszu drugiej kolumny jest opornik. Dwa poziome odcinki narysowane na tej samej prostej, między nimi prostokąt o poziomym boku około trzy razy dłuższym niż pionowy. Środek prostokąta znajduje się na wysokości odcinków. W czwartym wierszu pierwszej kolumny jest amperomierz: dwa poziome odcinki leżące na jednej prostej, między nimi okrąg, ze środkiem na wysokości odcinków i stykający się z nimi. W środku okręgu litera duże a. W czwartym wierszu drugiej kolumny narysowano woltomierz. Wygląda tak samo jak amperomierz, ale zamiast litery duże a, w środku okręgu jest litera duże fał.

Szeregowe łączenie oporników

R1UCTkiiQ6q22

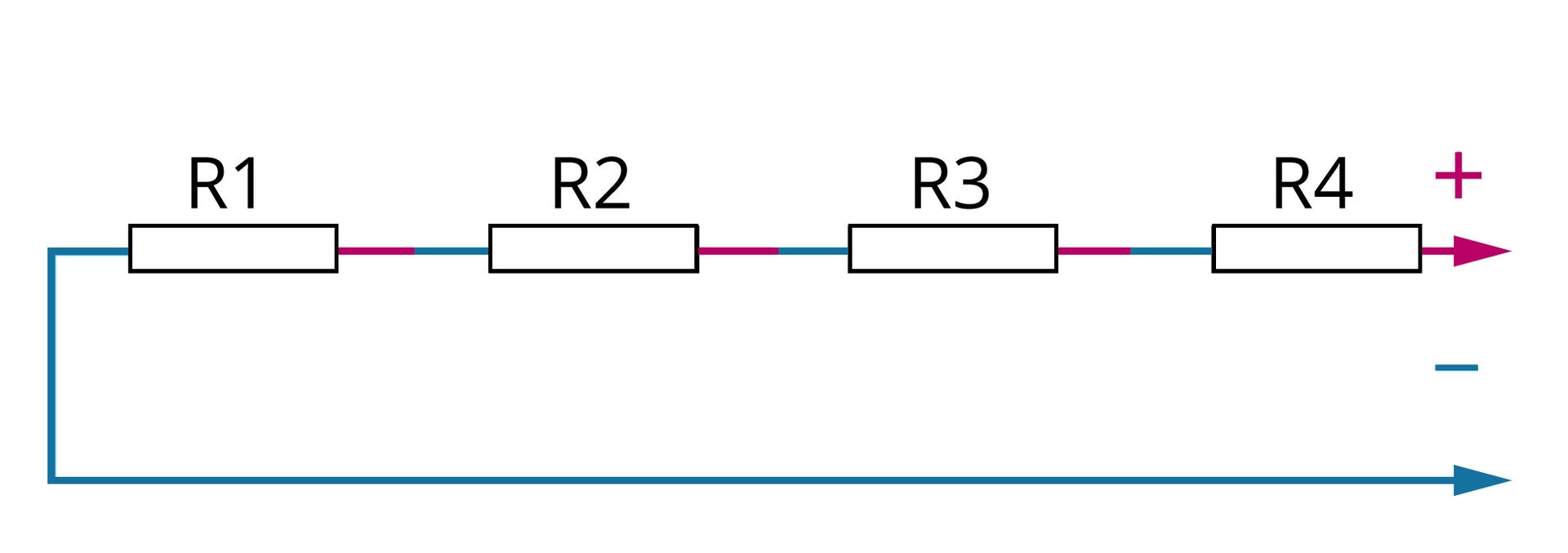

Niebieski prostokąt bez prawego boku. W miejscach, gdzie dolny i górny bok powinny się stykać z prawym bokiem narysowane groty skierowane w prawo. Górny grot jest czerwony, nad nim jest narysowany znak plus. Dolny grot jest niebieski, nad nim jest narysowany znak minus. Na górnej ścianie prostokąta cztery oporniki połączone szeregowo, jeden obok drugiego. Są podpisane po kolei: duże er jeden, duże er dwa, duże er trzy, duże er cztery. Odcinki obwodu między opornikami są w połowie czerwone, w połowie niebieskie. Czerwone są po lewej stronie. Na odcinku od opornika duże er cztery, do grotu czerwonego, przewód jest czerwony.

1. Przez wszystkie oporniki połączone szeregowo płynie prąd o takim samym natężeniu:

   $$I_1=I_2=I_3=\dots =I$$

2. Napięcie przyłożone do układu oporników połączonych szeregowo rozdziela się na poszczególne oporniki, a suma napięć na poszczególnych opornikach równa jest napięciu całkowitemu:

   $$U_1+U_2+U_3+\dots +U_n=U$$

3. Opór całkowity (zastępczy) oporników połączonych szeregowo jest sumą oporów poszczególnych oporników:

   $$R_{\text{szer.}}=R_1+R_2+R_3+\dots +R_n$$

4. Uszkodzenie jednego z odbiorników połączonych szeregowo sprawia, że przepływ prądu jest niemożliwy także w pozostałych odbiornikach.

Równoległe łączenie oporników

RG1NfT3OkghLy

Prostokąt bez prawego boku. W miejscach, gdzie dolny i górny bok powinny się stykać z prawym bokiem narysowane groty skierowane w prawo. Górny grot jest czerwony, nad nim jest narysowany znak plus. Dolny grot jest niebieski, nad nim jest narysowany znak minus. Górna ściana prostokąta czerwona, dolna - niebieska. Na lewym boku opornik duże er jeden. Przewód od tego opornika do górnej ściany prostokąta czerwony, a do dolnej ściany prostokąta - niebieski. W środku prostokąta narysowano równolegle trzy kolejne oporniki: duże er dwa, duże er trzy, duże er cztery. Są one podłączone do czerwonego i niebieskiego przewodu w taki sam sposób jak pierwszy opornik.

1. Natężenie prądu płynącego przez układ oporników połączonych równolegle jest sumą natężeń prądów płynących przez poszczególne oporniki:

   $$I=I_1+I_2+I_3+\dots +I_n$$

2. Napięcie przyłożone do układu oporników połączonych równolegle i napięcie na każdym z nich mają taką samą wartość:

   $$U_1=U_2=U_3=\dots =U$$

3. Aby obliczyć odwrotność oporu całkowitego (zastępczego) w połączeniu równoległym, trzeba dodać do siebie odwrotności oporów poszczególnych odbiorników:

   $$\frac{1}{R_{\text{równ}.}}=\frac{1}{R_1}+\frac{1}{R_2}+\frac{1}{R_3}+\dots$$

4. Uszkodzenie jednego z odbiorników połączonych równolegle nie zakłóca przepływu prądu w pozostałych odbiornikach. Właśnie dlatego odbiorniki energii elektrycznej w instalacji domowej połączone są równolegle.

Moc prądu elektrycznego

RC4Cy7zoZxvGI

Zdjęcie białej suszarki do włosów na czarnym tle. Na suszarce różowy napis: 1500 W.

1. Moc prądu elektrycznego $P$ – ilość energii elektrycznej $W$ przekazanej elementowi obwodu elektrycznego w jednostce czasu $t$:

   $$P=\frac{W}{t}$$

2. Moc prądu elektrycznego równa jest iloczynowi napięcia elektrycznego $U$ i natężenia prądu elektrycznego $I$ wywołanego tym napięciem:

   $$P=U·I$$

   Jeśli uwzględnimy prawo Ohma:

   $$\frac{U}{I}=R$$

   to:

   $$P=\frac{U^2}{R}$$

   lub:

   $$P=I^2·R$$

3. Napis „$2000 \mathrm{W}$, $230 \mathrm{V}$” na urządzeniu elektrycznym oznacza, że jeśli podłączymy je do napięcia $230$ woltów, to prąd płynący w tym urządzeniu spowoduje wydzielenie mocy $2000$ watów.

Praca prądu elektrycznego

RBfZHFBkzorgA

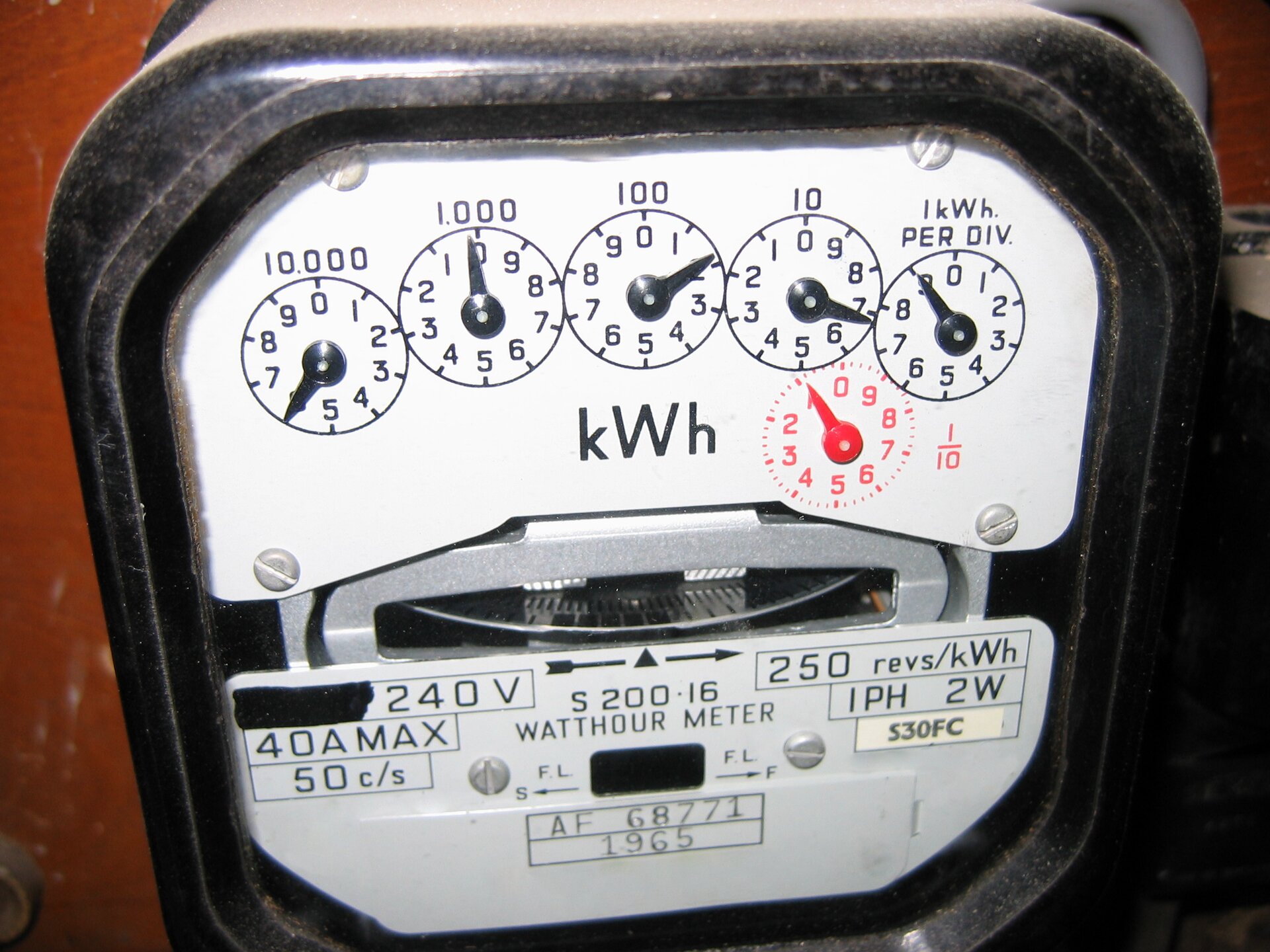

Zdjęcie fragmentu licznika energii elektrycznej na którym u góry wyraźnie widać zegary analogowe, liczące zużyte kilowatogodziny. Wskazówka zegara dziesiątek tysięcy wskazuje sześć. Wskazówka zegara tysięcy jest wskazuje zero. Wskazówka zegara setek wskazuje jeden. Wskazówka zegara jednostkowego wskazuje dziewięć. Wskazówka zegara części dziesiętnych wskazuje jeden. Suma wskazuje na to, ile kilowatogodzin prądu zostało zużytych.

1. Prąd płynący przez urządzenie elektryczne czerpie energię ze źródła napięcia (baterii, akumulatora, elektrowni). Kosztem tej energii wykonuje pracę mechaniczną lub zamienia ją na inne formy energii (energia cieplna, światło, dźwięk itp.).

2. Ilość pobranej energii jest równa pracy wykonanej przez prąd, co możemy zapisać symbolicznie:

   $$W_{\text{prądu}}=E_{\text{elektryczna}}$$

3. Aby obliczyć wartość pracy prądu płynącego w urządzeniu o mocy $P$, mnożymy tę moc przez czas $t$ pracy tego urządzenia:

   $$W_{\mathrm{prądu}}=P·t$$

4. Jeśli moc urządzenia wyrazimy w kilowatach ($\mathrm{kW}$), a czas – w godzinach ($\mathrm{h}$), to otrzymamy jednostkę pracy (energii) zwaną kilowatogodziną ($\mathrm{kWh}$). Jedna kilowatogodzina odpowiada ilości energii, jaką zużywa przez godzinę urządzenie o mocy $1000$ watów, czyli jednego kilowata:

   $$1 \mathrm{kWh}=1 \mathrm{kW}·1 \mathrm{h}$$

   Jednostka ta nie należy do układu SI.

5. Kilowatogodziny przeliczamy na jednostki układu SI, czyli dżule, w następujący sposób:

   $$1 \mathrm{kWh}=1 \mathrm{kW}·1 \mathrm{h}=1000 \mathrm{W}·3600 \mathrm{s}=3600000 \mathrm{W}·\mathrm{s}=3600000 \mathrm{J}=3,6 \mathrm{MJ}$$

6. Ponieważ moc prądu $P$ jest iloczynem napięcia i natężenia prądu ($P=U·I$), pracę prądu możemy obliczyć ze wzoru:

   $$W_{\text{prądu}}=U·I·t$$

Wyznaczanie oporu opornika

R1KNV3W8JJwcv

Zdjęcie przedstawia zbliżenie na oporniki. Oporniki są podłużnymi elementami zakończonymi z obu stron metalowymi drutami. Oporniki na zdjęciu się jasnoniebieskie, z różnokolorowymi pasami namalowanymi w poprzek.

Aby wyznaczyć opór elektryczny opornika (lub innego elementu), należy:

1. Zbudować obwód elektryczny składający się z: przewodów elektrycznych, źródła napięcia, opornika (lub innego badanego elementu), amperomierza, woltomierza i wyłącznika.

   RNlB2EnrhXOSu

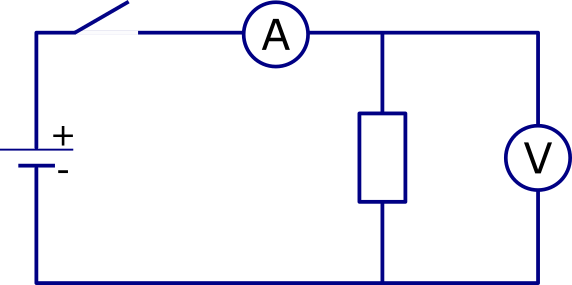

   Ilustracja przedstawia obwód elektryczny na planie prostokąta. Na pionowym lewym boku źródło napięcia, z biegunem dodatnim u góry i biegunem ujemnym u dołu. Dalej, na poziomym górnym boku, kolejno symbol włącznika i symbol amperomierza. Na środku prawej pionowej ściany symbol opornika. Równolegle do opornika podłączony został woltomierz.



2. Włączyć zasilanie obwodu i zmierzyć napięcie na końcach opornika oraz natężenie prądu płynącego przez opornik.

3. Obliczyć opór elektryczny $R$ – podzielić napięcie $U$ przez natężenie $I$:

   $$R=\frac{U}{I}$$

Wyznaczanie mocy żarówki

RxNqCmU5z97YT

Zdjęcie lampy halogenowej o kształcie typowej żarówki, a więc przezroczystej szklanej bańki z gwintem E27.

Aby wyznaczyć moc prądu płynącego w żarówce (lub innym elemencie obwodu), należy:

1. Zbudować obwód elektryczny składający się z: przewodów elektrycznych, źródła napięcia, żarówki (lub innego badanego elementu), amperomierza, woltomierza i wyłącznika.

   ROjjxeU91kdVe

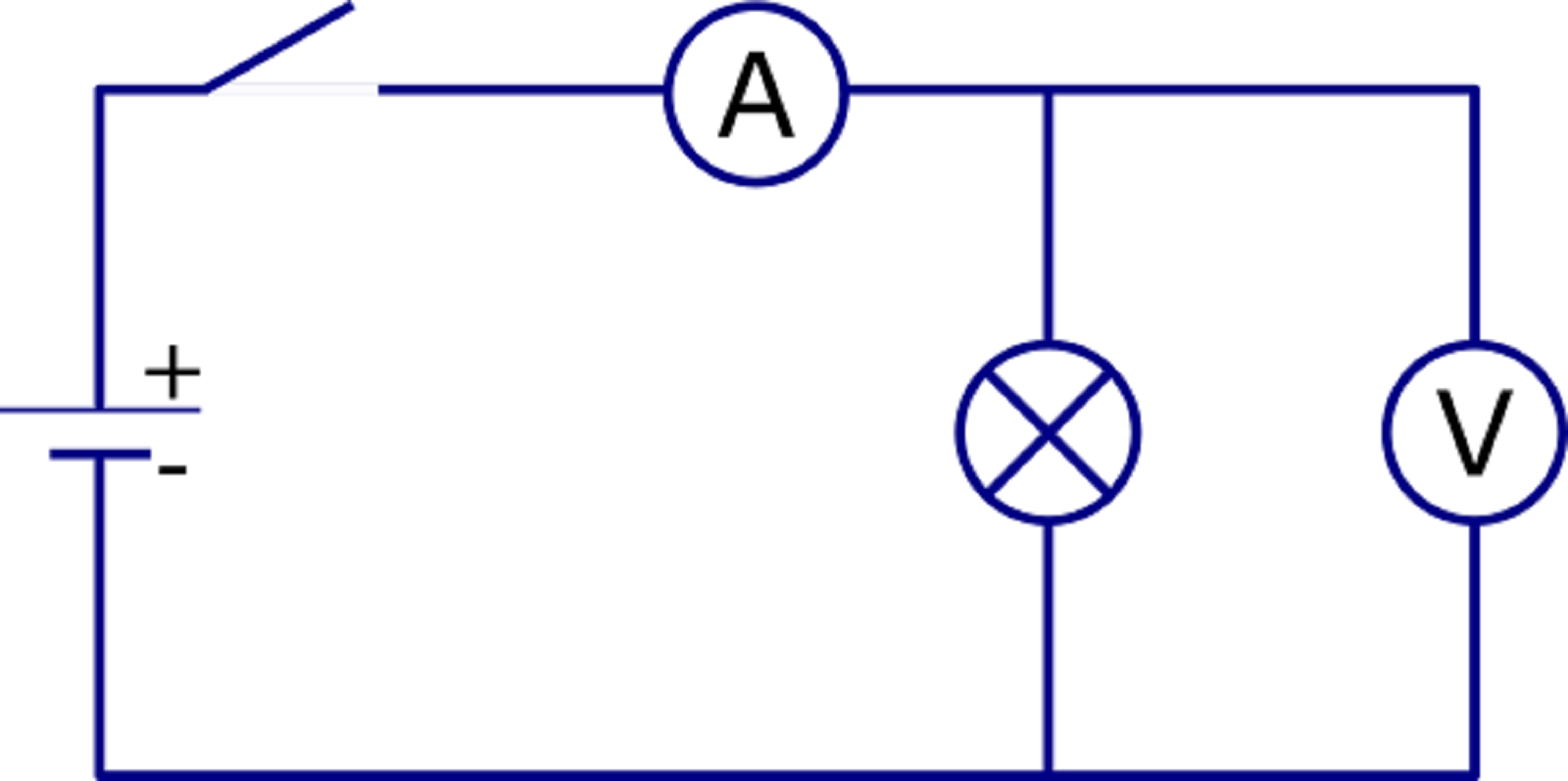

   Ilustracja przedstawia obwód elektryczny na planie prostokąta. Na pionowym lewym boku źródło napięcia, z biegunem dodatnim u góry i biegunem ujemnym u dołu. Dalej, na poziomym górnym boku, kolejno symbol włącznika i symbol amperomierza. Na środku prawej pionowej ściany symbol żarówki. Równolegle do żarówki podłączony został woltomierz.



2. Włączyć zasilanie obwodu i zmierzyć napięcie przyłożone do żarówki oraz natężenie prądu płynącego przez żarówkę.

3. Obliczyć moc prądu $P$, mnożąc napięcie $U$ przez natężenie $I$, czyli ze wzoru:

   $$P=U·I$$

Test

1

Ćwiczenie 2

Kacper ma zbudować obwód przedstawiony na poniższym schemacie. Jakie przyrządy i elementy powinien przygotować w tym celu? Wybierz poprawną odpowiedź.

R1TzuQ7w2rFeE

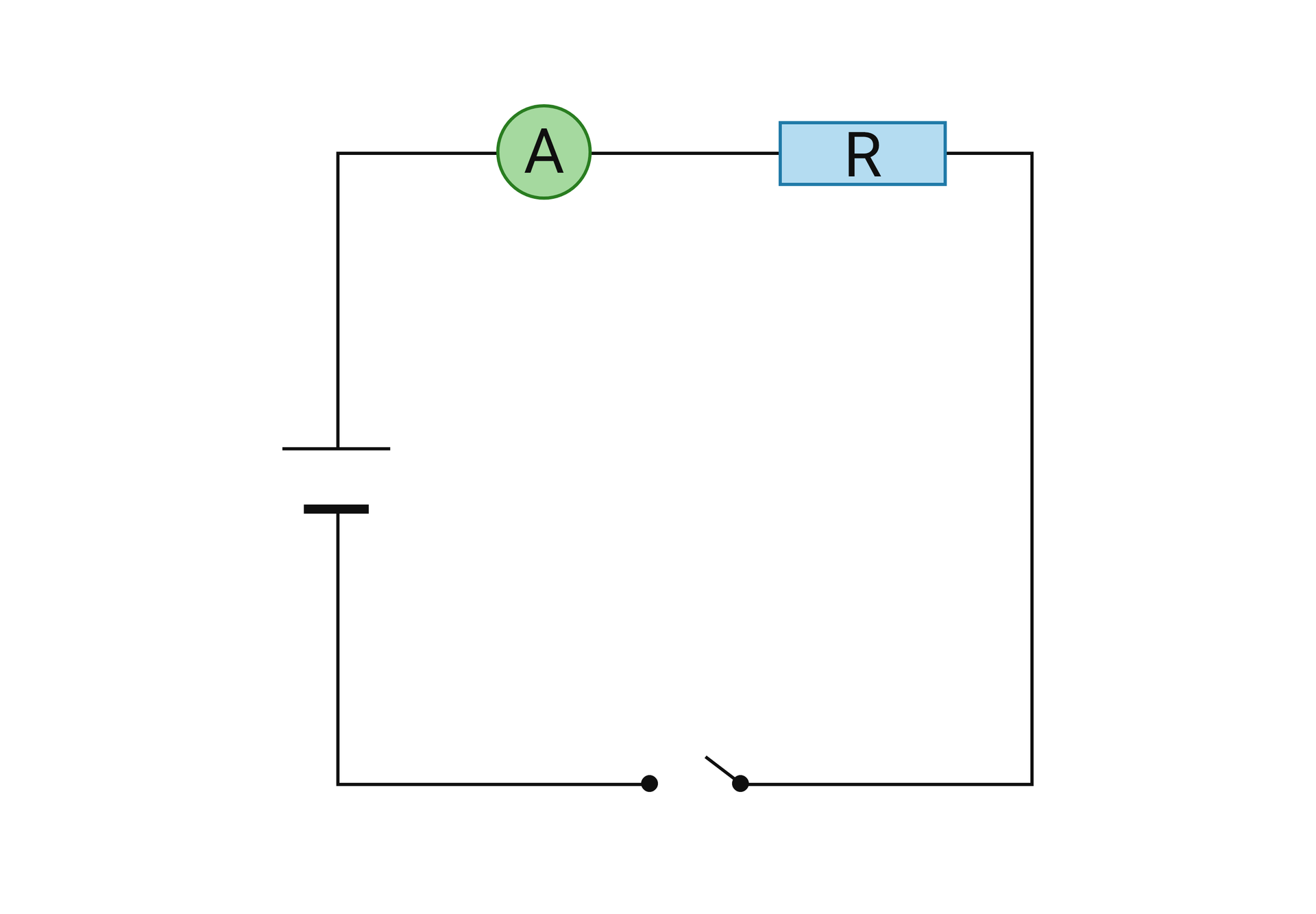

Ilustracja przedstawia obwód elektryczny na planie prostokąta, w którego różnych częściach umieszczono elementy elektryczne. Na pionowym lewym boku narysowano dwa poziome odcinki jeden nad drugim. Odcinek dolny jest gruby i krótki, odcinek górny jest cienki i dłuższy. Dalej, na poziomym górnym boku, narysowano okrąg a w nim literę duże A, a na prawo od tego symbolu w obwód jest włączony element o symbolu duże er w prostokącie. Na środku dolnego poziomego boku prostokąta narysowano przerwę w obwodzie. Po obu stronach przerwy narysowane są kropki na końcówkach przewodu, a od prawej kropki do góry odchodzi pod kątem odcinek, kończący się nad lewą kropką.

RmgstvIww6CN5

Możliwe odpowiedzi: 1. przewody, opornik, amperomierz, ogniwo, wyłącznik, 2. żarówkę, przewody, amperomierz, ogniwo, wyłącznik, 3. woltomierz, przewody, opornik, ogniwo, wyłącznik, 4. opornik, amperomierz, ogniwo, wyłącznik

1

Ćwiczenie 13

Rysunek przedstawia schemat obwodu służący do wyznaczania oporu fotoopornika.

R1uDwdl5zt8Rs

RrqKRPXEHXMDP

Jak nazywają się elementy obwodu oznaczone symbolami „1” i „2”? Uzupełnij luki przeciągając odpowiedni kafelek lub wybierając odpowiedź z listy rozwijalnej. Element „1” to 1. włącznik otwarty, 2. żarówka, 3. opornik, 4. woltomierz, 5. włącznik zamknięty, 6. przewód, 7. ogniwo, 8. amperomierz.
Element „2” to 1. włącznik otwarty, 2. żarówka, 3. opornik, 4. woltomierz, 5. włącznik zamknięty, 6. przewód, 7. ogniwo, 8. amperomierz.

Jak nazywają się elementy obwodu oznaczone symbolami „1” i „2”? Uzupełnij luki przeciągając odpowiedni kafelek lub wybierając odpowiedź z listy rozwijalnej. Element „1” to 1. włącznik otwarty, 2. żarówka, 3. opornik, 4. woltomierz, 5. włącznik zamknięty, 6. przewód, 7. ogniwo, 8. amperomierz.
Element „2” to 1. włącznik otwarty, 2. żarówka, 3. opornik, 4. woltomierz, 5. włącznik zamknięty, 6. przewód, 7. ogniwo, 8. amperomierz.

Narysowano schemat obwodu służącego do wyznaczania oporu fotoopornika. Element „1” przypięty jest szeregowo do fotoopornika, a element „2” przypięty jest równolegle do fotoopornika.

RrqKRPXEHXMDP

Jak nazywają się elementy obwodu oznaczone symbolami „1” i „2”? Uzupełnij luki przeciągając odpowiedni kafelek lub wybierając odpowiedź z listy rozwijalnej. Element „1” to 1. włącznik otwarty, 2. żarówka, 3. opornik, 4. woltomierz, 5. włącznik zamknięty, 6. przewód, 7. ogniwo, 8. amperomierz.
Element „2” to 1. włącznik otwarty, 2. żarówka, 3. opornik, 4. woltomierz, 5. włącznik zamknięty, 6. przewód, 7. ogniwo, 8. amperomierz.

Jak nazywają się elementy obwodu oznaczone symbolami „1” i „2”? Uzupełnij luki przeciągając odpowiedni kafelek lub wybierając odpowiedź z listy rozwijalnej. Element „1” to 1. włącznik otwarty, 2. żarówka, 3. opornik, 4. woltomierz, 5. włącznik zamknięty, 6. przewód, 7. ogniwo, 8. amperomierz.
Element „2” to 1. włącznik otwarty, 2. żarówka, 3. opornik, 4. woltomierz, 5. włącznik zamknięty, 6. przewód, 7. ogniwo, 8. amperomierz.

Zadania

Polecenie 1

Narysuj schemat obwodu, jaki należy zbudować, aby wyznaczyć moc suszarki elektrycznej.

R17uh6CmEIDMP

Opisz schemat obwodu, jaki należy zbudować, aby wyznaczyć moc suszarki elektrycznej.

R187aT1q77EKX

(Uzupełnij).

Pokaż przykładową odpowiedź

RO7FlWQ3Fj9dY

Kreski oznaczające przewody tworzą kształt prostokąta. Na lewym boku prostokąta symbol włącznika. Na górnym boku symbol ogniwa. Na podstawie symbol amperomierza oraz urządzenia badanego. Do niego równolegle podłączony woltomierz. Symbol włącznika to przerwa w obwodzie, ogniwa - pionowa gruba i krótka kreska dla bieguna ujemnego, pionowa cienka i długa kreska dla bieguna dodatniego, urządzenia elektrycznego - okrąg z "iksem" w środku, amperomierza - okrąg z literą duże a w środku, woltomierza - okrąg z literą duże fał w środku.
