Rysunek przedstawia Ziemię usytuowaną w centrum schematu nazwanego układem horyzontalnym. Z punktu centralnego poprowadzona jest linia pod kątem 52 stopni zwana osią niebieską. Jej jeden koniec oznaczony jest jako północny biegun niebieski. Naokoło tych biegunów narysowany jest okrąg. Na tym okręgu zaznaczone są dwa kolejne punkty, ustawione prostopadle do kuli ziemskiej: zenit oraz nadir. Kolejne dwa punkty na tym okręgu ustawione równolegle do kuli ziemskiej to punkty oznaczone literami N i S. Natomiast poziomo narysowana linia w kształcie okręgu dokładnie w połowie między zenitem a nadirem to horyzont. Po kątem ostrym do horyzontu zaznaczone są dwie drogi gwiazdy. Jedna gwiazda jest zachodząca co oznacza, że chowa się za horyzont. Druga gwiazda jest niezachodząca co oznacza, że nie chowa się za horyzont. Na kulistej drodze gwiazdy zachodzącej zaznaczone są trzy punkty. Pierwszy to górowanie gwiazdy czyli punkt, w którym gwiazda jest najwyżej na niebie. Dwa kolejne to miejsca wschodu i zachodu gwiazdy zaznaczone na linii oznaczającej horyzont. Na kulistej drodze gwiazdy niezachodzącej zaznaczone są dwa punkty: górowanie gwiazdy czyli punkt, w którym gwiazda jest najwyżej na niebie oraz dołowanie gwiazdy punkt, w którym gwiazda jest najniżej na niebie.

Rysunek przedstawia epileptyczny ruch Ziemi wokół Słońca, które pokazane jest jako ognistożółta półkula. Jest na nim narysowana kula ziemska w kilku punktach oznaczających różne daty w ciągu roku. 2-5 stycznia to Peryhelium, Ziemia jest wtedy najbliżej słońca – 147 milionów kilometrów. 21 marca to data, w której na półkuli północnej jest równonoc wiosenna natomiast na półkuli południowej równonoc jesienna. 22 czerwca to data, w której na półkuli północnej jest równonoc letnia a na półkuli południowej równonoc zimowa. 3-7 lipca to Aphelium, Ziemia jest wtedy najdalej od słońca – 152 miliony kilometrów. 23 września to data, w której na półkuli północnej jest równonoc jesienna natomiast na półkuli południowej równonoc wiosenna. 22 grudnia to data, w której na półkuli północnej jest równonoc zimowa a na południowej równonoc letnia. Tło schematu jest granatowo-niebieskie z jaśniejszymi małymi punkcikami w wielu miejscach.

Ilustracja przedstawia kulę ziemską przechyloną pod kątem 66 stopni i 34 minut. Kąt ten jest zaznaczony między ekliptyką a osią Ziemi. Na obu krańcach osi ziemskiej znajdują się bieguny: północny i południowy. Na rysunku zaznaczone są też: równik, zwrotnik Raka i zwrotnik Koziorożca. Między równikiem a ekliptyką jest zaznaczony kąt 23 stopni i 26 minut.

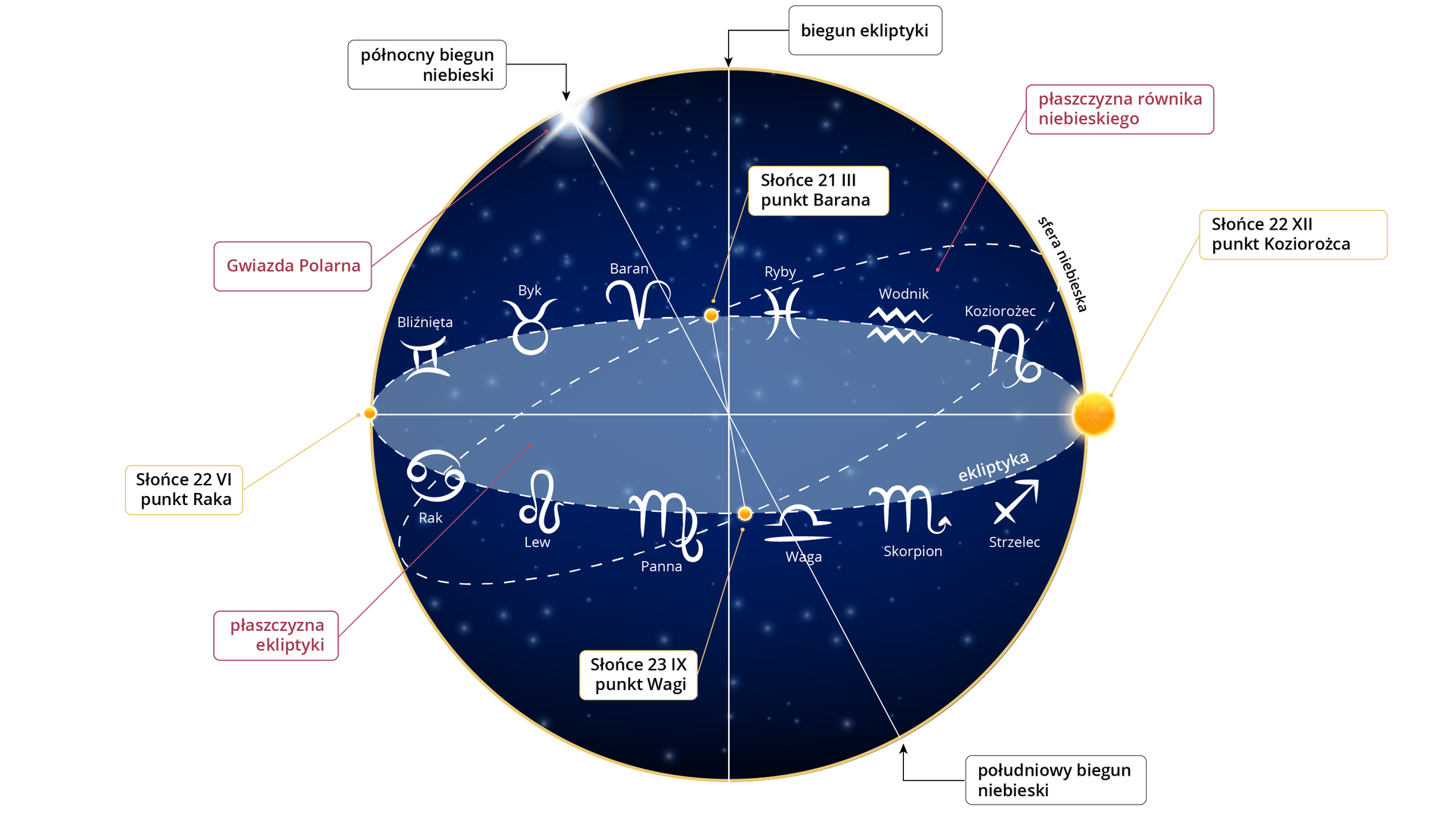

Ilustracja przedstawia sferę niebieską z zaznaczonym ruchem rocznym Słońcem (ekliptyką). Na schemacie zaznaczony jest biegun ekliptyki prostopadły do jej płaszczyzny. Oprócz tego mamy północny biegun niebieski oraz południowy biegun niebieski. Ten pierwszy wyznacza Gwiazdę Polarną. Linia między biegunami niebieskimi jest prostopadła do płaszczyzny równika niebieskiego. Naokoło płaszczyzny ekliptyki mamy zaznaczone kolejno znaki zodiaku: Koziorożec, Wodnik, Ryby, Baran, Byk, Bliźnięta, Rak, Lew, Panna, Waga, Skorpion, Strzelec. Są też cztery punkty w których znajduje się Słońce w ciągu roku: punkt Barana czyli 21 marca, punkt Raka czyli 22 czerwca, punkt Wagi czyli 23 września oraz punkt Koziorożca czyli 22 grudnia.

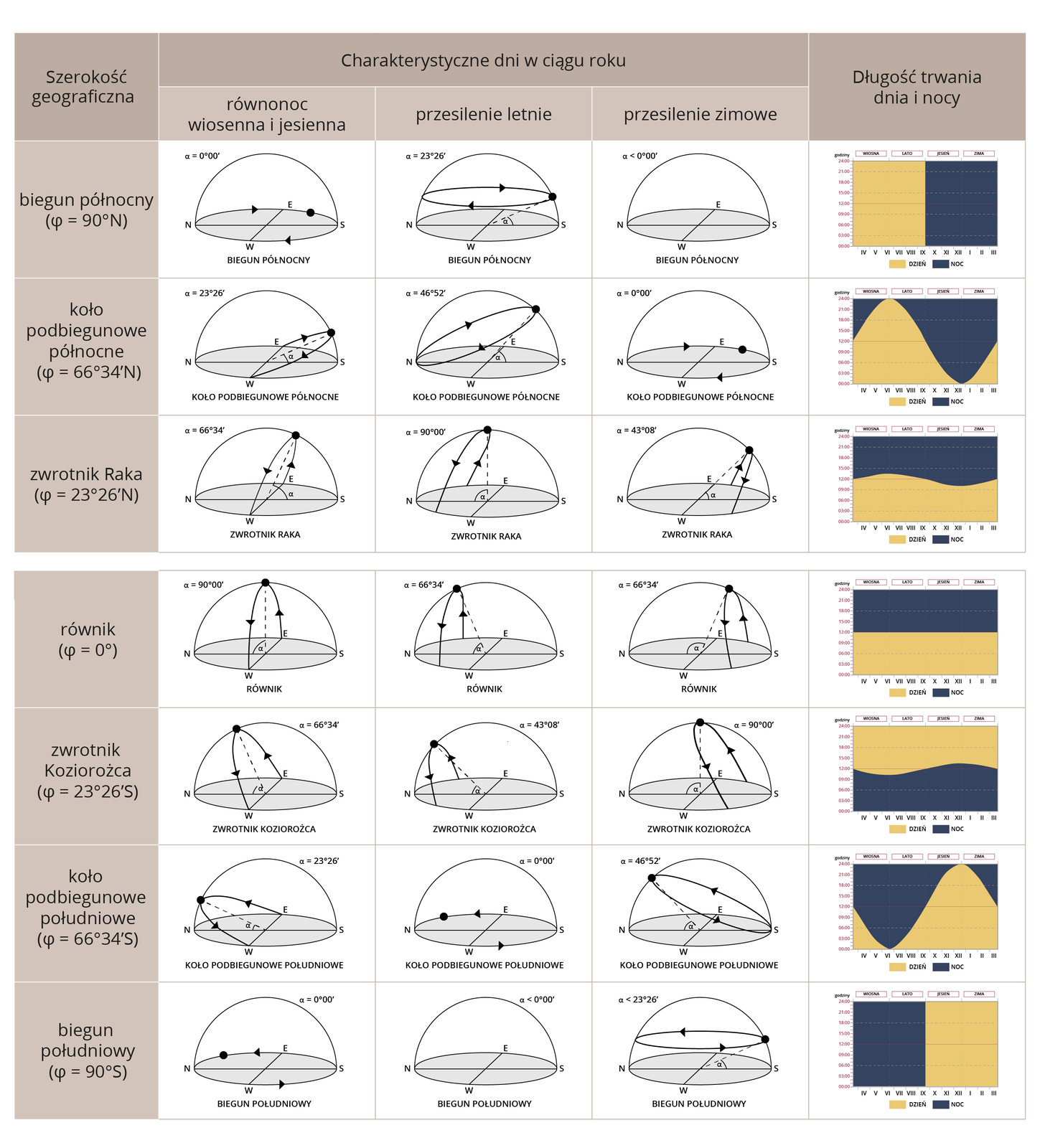

Grafika przedstawia tabelkę, w której pokazana jest droga słońca w różnych dniach roku na poszczególnych szerokościach geograficznych. U góry tej tabelki wyznaczone są od lewej strony nagłówki: szerokość geograficzna, charakterystyczne dni w ciągu roku (równonoc wiosenna i jesienna, przesilenie letnie, przesilenie zimowe) oraz długość trwania dnia i nocy. Pod nagłówkiem szerokość geograficzna mamy wymienionych 7 punktów: biegun północny (grecka litera fi równa się 90 stopni N), koło podbiegunowe północne (grecka litera fi równa się 66 stopni i 34 minuty N), zwrotnik Raka (grecka litera fi równa się 23 stopnie i 26 minut N), równik (grecka litera fi równa się 0 stopni), zwrotnik Koziorożca (grecka litera fi równa się 23 stopnie i 26 minut S), koło podbiegunowe południowe (grecka litera fi równa się 66 stopni i 34 minuty S) oraz biegun południowy (grecka litera fi równa się 90 stopni S). Droga słońca na widnokręgu w 3 przypadkach przedstawiana jest za pomocą rysunków. Pierwszy od góry jest opisany biegun północny. Rysunek równonocy wiosennej i jesiennej przedstawia ruch słońca nad widnokręgiem. Na okrągłej płaszczyźnie widnokręgu zaznaczone są kierunki świata oznaczone literami: N czyli północ, S czyli południe, E czyli wschód i W czyli zachód. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie. Punkty N i S oraz E i W połączone są liniami prostymi, które przecinają się na środku. W płaszczyźnie tej zawiera się okrąg z dwiema strzałkami skierowanymi zgodnie ze ruchem wskazówek zegara. W jednym jego punkcie narysowane jest słońce. Kąt padania promieni słonecznych oznaczony jest grecką literą alfa i wynosi 0 stopni. Rysunek przesilenia letniego przedstawia ruch słońca nad widnokręgiem. Na okrągłej płaszczyźnie widnokręgu zaznaczone są kierunki świata oznaczone literami: N czyli północ, S czyli południe, E czyli wschód i W czyli zachód. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie. Punkty N i S oraz E i W połączone są liniami prostymi, które przecinają się na środku. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie oraz okrąg równoległy do tej płaszczyzny z dwiema strzałkami skierowanymi zgodnie ze ruchem wskazówek zegara. W punkcie stykania się tego okręgu z linią oznaczającą sklepienie niebieskie narysowane jest słońce. Kąt padania promieni słonecznych w punkcie górowania słońca (najwyższy punkt na jego drodze po niebie) oznaczony jest grecką literą alfa i wynosi 23 stopnie i 26 minut. Rysunek przesilenia zimowego przedstawia ruch słońca nad widnokręgiem. Na okrągłej płaszczyźnie widnokręgu zaznaczone są kierunki świata oznaczone literami: N czyli północ, S czyli południe, E czyli wschód i W czyli zachód. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie. Punkty N i S oraz E i W połączone są liniami prostymi, które przecinają się na środku. Kąt padania promieni słonecznych oznaczony jest grecką literą alfa i wynosi 0 stopni. Na rysunku nie ma zaznaczonej drogi słońca. Wykres przedstawiający długość trwania dnia i nocy przez cały rok mówi, że przez jedną połowę roku (wiosna, lato) całą dobę jest dzień natomiast przez drugą połowę roku (jesień, zima) całą dobę jest noc. Jako drugie od góry jest opisane koło podbiegunowe północne. Rysunek równonocy wiosennej i jesiennej przedstawia ruch słońca nad widnokręgiem. Na okrągłej płaszczyźnie widnokręgu zaznaczone są kierunki świata oznaczone literami: N czyli północ, S czyli południe, E czyli wschód i W czyli zachód. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie. Punkty N i S oraz E i W połączone są liniami prostymi, które przecinają się na środku. W płaszczyźnie tej zawiera się okrąg z dwiema strzałkami skierowanymi zgodnie ze ruchem wskazówek zegara. W jednym jego punkcie narysowane jest słońce. Kąt padania promieni słonecznych oznaczony jest grecką literą alfa i wynosi 0 stopni. Rysunek przesilenia letniego przedstawia ruch słońca nad widnokręgiem. Na okrągłej płaszczyźnie widnokręgu zaznaczone są kierunki świata oznaczone literami: N czyli północ, S czyli południe, E czyli wschód i W czyli zachód. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie. Punkty N i S oraz E i W połączone są liniami prostymi, które przecinają się na środku. Nad płaszczyzną widnokręgu narysowany jest okrąg z dwiema strzałkami skierowanymi zgodnie ze ruchem wskazówek zegara. Brzeg tego okręgu styka się z tą płaszczyzną w punkcie oznaczonym literą N. W punkcie styku linii oznaczającej sklepienie niebieskie oraz wspomnianego okręgu narysowane jest słońce umiejscowione na rysunku bliżej litery S. Kąt padania promieni słonecznych w punkcie górowania słońca (najwyższy punkt na jego drodze po niebie) oznaczony jest grecką literą alfa i wynosi 46 stopni i 52 minuty. Rysunek przesilenia zimowego przedstawia ruch słońca nad widnokręgiem. Na okrągłej płaszczyźnie widnokręgu zaznaczone są kierunki świata oznaczone literami: N czyli północ, S czyli południe, E czyli wschód i W czyli zachód. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie. Punkty N i S oraz E i W połączone są liniami prostymi, które przecinają się na środku. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie. W płaszczyźnie tej zawiera się okrąg z dwiema strzałkami skierowanymi zgodnie ze ruchem wskazówek zegara. W jednym jego punkcie narysowane jest słońce. Kąt padania promieni słonecznych oznaczony jest grecką literą alfa i wynosi 0 stopni. Wykres przedstawiający długość trwania dnia i nocy przez cały rok mówi, że im bliżej przesilenia letniego tym więcej czasu dobowego zajmuje dzień a im bliżej przesilenia zimowego tym więcej czasu dobowego zajmuje noc. Jak kolejny opisany jest zwrotnik Raka. Rysunek równonocy wiosennej i jesiennej przedstawia ruch słońca nad widnokręgiem. Na okrągłej płaszczyźnie widnokręgu zaznaczone są kierunki świata oznaczone literami: N czyli północ, S czyli południe, E czyli wschód i W czyli zachód. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie. Punkty N i S oraz E i W połączone są liniami prostymi, które przecinają się na środku. Między punktami E i W narysowana jest półokrągła linia z dwiema strzałkami skierowanymi w stronę litery W dotykająca w dwóch najniższych punktach płaszczyzny widnokręgu a w najwyższym punkcie linii oznaczającej sklepienie niebieskie. W punkcie styku tych dwóch linii narysowane jest słońce umiejscowione na sklepieniu niebieskim bliżej litery S. Kąt padania promieni słonecznych oznaczony jest grecką literą alfa i wynosi 66 stopni i 34 minuty. Rysunek przesilenia letniego przedstawia ruch słońca nad widnokręgiem. Na okrągłej płaszczyźnie widnokręgu zaznaczone są kierunki świata oznaczone literami: N czyli północ, S czyli południe, E czyli wschód i W czyli zachód. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie. Punkty N i S oraz E i W połączone są liniami prostymi, które przecinają się na środku. Na lewo od linii łączącej punkty E i W narysowana jest półokrągła linia z dwiema strzałkami skierowanymi w stronę litery W dotykająca w dwóch najniższych punktach płaszczyzny widnokręgu a w najwyższym punkcie linii oznaczającej sklepienie niebieskie. W punkcie styku tych dwóch linii narysowane jest słońce umiejscowione na sklepieniu niebieskim w połowie drogi między literami N i S.. Kąt padania promieni słonecznych oznaczony jest grecką literą alfa i wynosi 90 stopni. Rysunek przesilenia zimowego przedstawia ruch słońca nad widnokręgiem. Na okrągłej płaszczyźnie widnokręgu zaznaczone są kierunki świata oznaczone literami: N czyli północ, S czyli południe, E czyli wschód i W czyli zachód. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie. Punkty N i S oraz E i W połączone są liniami prostymi, które przecinają się na środku. Na prawo od linii łączącej punkty E i W narysowana jest półokrągła linia z dwiema strzałkami skierowanymi w stronę litery W dotykająca w dwóch najniższych punktach płaszczyzny widnokręgu a w najwyższym punkcie linii oznaczającej sklepienie niebieskie. W punkcie styku tych dwóch linii narysowane jest słońce umiejscowione na sklepieniu niebieskim bliżej litery S. Kąt padania promieni słonecznych oznaczony jest grecką literą alfa i wynosi 43 stopnie i 8 minut. Wykres przedstawiający długość trwania dnia i nocy przez cały rok mówi, że im bliżej przesilenia letniego tym więcej czasu dobowego zajmuje noc a im bliżej przesilenia zimowego tym więcej czasu dobowego zajmuje dzień natomiast różnice między dniem a nocą są niewielkie. Jak kolejny opisany jest równik. Rysunek równonocy wiosennej i jesiennej przedstawia ruch słońca nad widnokręgiem. Na okrągłej płaszczyźnie widnokręgu zaznaczone są kierunki świata oznaczone literami: N czyli północ, S czyli południe, E czyli wschód i W czyli zachód. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie. Punkty N i S oraz E i W połączone są liniami prostymi, które przecinają się na środku. Między punktami E i W narysowana jest półokrągła linia z dwiema strzałkami skierowanymi w stronę litery W dotykająca w dwóch najniższych punktach płaszczyzny widnokręgu a w najwyższym punkcie linii oznaczającej sklepienie niebieskie. W punkcie styku tych dwóch linii narysowane jest słońce umiejscowione na sklepieniu niebieskim bliżej litery N. Kąt padania promieni słonecznych oznaczony jest grecką literą alfa i wynosi 90 stopni. Rysunek przesilenia letniego przedstawia ruch słońca nad widnokręgiem. Na okrągłej płaszczyźnie widnokręgu zaznaczone są kierunki świata oznaczone literami: N czyli północ, S czyli południe, E czyli wschód i W czyli zachód. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie. Punkty N i S oraz E i W połączone są liniami prostymi, które przecinają się na środku. Na lewo od linii łączącej punkty E i W narysowana jest półokrągła linia z dwiema strzałkami skierowanymi w stronę litery W dotykająca w dwóch najniższych punktach płaszczyzny widnokręgu a w najwyższym punkcie linii oznaczającej sklepienie niebieskie. W punkcie styku tych dwóch linii narysowane jest słońce umiejscowione na sklepieniu niebieskim bliżej litery N. Linia wyznaczająca jego drogę tworzy kąt prosty z tą płaszczyzną widnokręgu. Kąt padania promieni słonecznych oznaczony jest grecką literą alfa i wynosi 66 stopni i 34 minuty. Rysunek przesilenia zimowego przedstawia ruch słońca nad widnokręgiem. Na okrągłej płaszczyźnie widnokręgu zaznaczone są kierunki świata oznaczone literami: N czyli północ, S czyli południe, E czyli wschód i W czyli zachód. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie. Punkty N i S oraz E i W połączone są liniami prostymi, które przecinają się na środku. Na prawo od linii łączącej punkty E i W narysowana jest półokrągła linia z dwiema strzałkami skierowanymi w stronę litery W dotykająca w dwóch najniższych punktach płaszczyzny widnokręgu a w najwyższym punkcie linii oznaczającej sklepienie niebieskie. W punkcie styku tych dwóch linii narysowane jest słońce umiejscowione na sklepieniu niebieskim bliżej litery S. Kąt padania promieni słonecznych oznaczony jest grecką literą alfa i wynosi 66 stopnie i 34 minuty. Wykres przedstawiający długość trwania dnia i nocy przez cały rok mówi, że przez cały rok czas trwania dnia jest taki sam jak czas trwania nocy i oba wynoszą 12 godzin. Jako kolejny opisany jest zwrotnik Koziorożca. Rysunek równonocy wiosennej i jesiennej przedstawia ruch słońca nad widnokręgiem. Na okrągłej płaszczyźnie widnokręgu zaznaczone są kierunki świata oznaczone literami: N czyli północ, S czyli południe, E czyli wschód i W czyli zachód. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie. Punkty N i S oraz E i W połączone są liniami prostymi, które przecinają się na środku. Między literami E i W narysowana jest półokrągła linia z dwiema strzałkami skierowanymi w stronę litery W dotykająca w dwóch najniższych punktach płaszczyzny widnokręgu a w najwyższym punkcie linii oznaczającej sklepienie niebieskie. W punkcie styku tych dwóch linii narysowane jest słońce umiejscowione na sklepieniu niebieskim bliżej litery N. Kąt padania promieni słonecznych oznaczony jest grecką literą alfa i wynosi 66 stopni i 34 minuty. Rysunek przesilenia letniego przedstawia ruch słońca nad widnokręgiem. Na okrągłej płaszczyźnie widnokręgu zaznaczone są kierunki świata oznaczone literami: N czyli północ, S czyli południe, E czyli wschód i W czyli zachód. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie. Punkty N i S oraz E i W połączone są liniami prostymi, które przecinają się na środku. Na lewo od linii łączącej punkty E i W narysowana jest półokrągła linia z dwiema strzałkami skierowanymi w stronę litery W dotykająca w dwóch najniższych punktach płaszczyzny widnokręgu a w najwyższym punkcie linii oznaczającej sklepienie niebieskie. W punkcie styku tych dwóch linii narysowane jest słońce umiejscowione na sklepieniu niebieskim bliżej litery N. Kąt padania promieni słonecznych oznaczony jest grecką literą alfa i wynosi 43 stopni i 8 minut. Rysunek przesilenia zimowego przedstawia ruch słońca nad widnokręgiem. Na okrągłej płaszczyźnie widnokręgu zaznaczone są kierunki świata oznaczone literami: N czyli północ, S czyli południe, E czyli wschód i W czyli zachód. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie. Punkty N i S oraz E i W połączone są liniami prostymi, które przecinają się na środku. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie. Na prawo od linii łączącej punkty E i W narysowana jest półokrągła linia z dwiema strzałkami skierowanymi w stronę litery W dotykająca w dwóch najniższych punktach płaszczyzny widnokręgu a w najwyższym punkcie linii oznaczającej sklepienie niebieskie. W punkcie styku tych dwóch linii narysowane jest słońce umiejscowione na sklepieniu niebieskim w połowie drogi między literami N i S. Kąt padania promieni słonecznych oznaczony jest grecką literą alfa i wynosi 66 stopnie i 34 minuty. Wykres przedstawiający długość trwania dnia i nocy przez cały rok mówi, że im bliżej przesilenia letniego tym więcej czasu dobowego zajmuje dzień a im bliżej przesilenia zimowego tym więcej czasu dobowego zajmuje noc natomiast różnice między dniem a nocą są niewielkie. Jako kolejne opisane jest koło podbiegunowe południowe. Rysunek równonocy wiosennej i jesiennej przedstawia ruch słońca nad widnokręgiem. Na okrągłej płaszczyźnie widnokręgu zaznaczone są kierunki świata oznaczone literami: N czyli północ, S czyli południe, E czyli wschód i W czyli zachód. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie. Punkty N i S oraz E i W połączone są liniami prostymi, które przecinają się na środku. Między punktami E i W narysowana jest półokrągła linia z dwiema strzałkami skierowanymi w stronę litery W dotykająca w dwóch najniższych punktach płaszczyzny widnokręgu a w najwyższym punkcie linii oznaczającej sklepienie niebieskie. W punkcie styku tych dwóch linii narysowane jest słońce umiejscowione na sklepieniu niebieskim bliżej litery N. Kąt padania promieni słonecznych oznaczony jest grecką literą alfa i wynosi 23 stopnie i 26 minut. Rysunek przesilenie letniego przedstawia ruch słońca nad widnokręgiem. Na okrągłej płaszczyźnie widnokręgu zaznaczone są kierunki świata oznaczone literami: N czyli północ, S czyli południe, E czyli wschód i W czyli zachód. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie. Punkty N i S oraz E i W połączone są liniami prostymi, które przecinają się na środku. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie. W płaszczyźnie tej zawiera się okrąg z dwiema strzałkami skierowanymi przeciwnie do ruchu wskazówek zegara. W jednym jego punkcie narysowane jest słońce. Kąt padania promieni słonecznych oznaczony jest grecką literą alfa i wynosi 0 stopni. Rysunek przesilenia zimowego przedstawia ruch słońca nad widnokręgiem. Na okrągłej płaszczyźnie widnokręgu zaznaczone są kierunki świata oznaczone literami: N czyli północ, S czyli południe, E czyli wschód i W czyli zachód. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie. Punkty N i S oraz E i W połączone są liniami prostymi, które przecinają się na środku. Nad płaszczyzną widnokręgu narysowany jest okrąg z dwiema strzałkami skierowanymi przeciwnie do ruchu wskazówek zegara. Brzeg tego okręgu styka się z tą płaszczyzną w punkcie oznaczonym literą S. W punkcie styku linii oznaczającej sklepienie niebieskie oraz wspomnianego okręgu narysowane jest słońce umiejscowione na rysunku bliżej litery N. Kąt padania promieni słonecznych w punkcie górowania słońca (najwyższy punkt na jego drodze po niebie) oznaczony jest grecką literą alfa i wynosi 46 stopni i 52 minuty. Wykres przedstawiający długość trwania dnia i nocy przez cały rok mówi, że im bliżej przesilenia letniego tym więcej czasu dobowego zajmuje noc a im bliżej przesilenia zimowego tym więcej czasu dobowego zajmuje dzień. Jako ostatni jest opisany biegun południowy. Rysunek równonocy wiosennej i jesiennej przedstawia ruch słońca nad widnokręgiem. Na okrągłej płaszczyźnie widnokręgu zaznaczone są kierunki świata oznaczone literami: N czyli północ, S czyli południe, E czyli wschód i W czyli zachód. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie. Punkty N i S oraz E i W połączone są liniami prostymi, które przecinają się na środku. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie. W płaszczyźnie tej zawiera się okrąg z dwiema strzałkami skierowanymi przeciwnie do ruchu wskazówek zegara. W jednym jego punkcie narysowane jest słońce. Kąt padania promieni słonecznych oznaczony jest grecką literą alfa i wynosi 0 stopni. Rysunek przesilenia letniego przedstawia ruch słońca nad widnokręgiem. Na okrągłej płaszczyźnie widnokręgu zaznaczone są kierunki świata oznaczone literami: N czyli północ, S czyli południe, E czyli wschód i W czyli zachód. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie. Punkty N i S oraz E i W połączone są liniami prostymi, które przecinają się na środku. Kąt padania promieni słonecznych oznaczony jest grecką literą alfa i wynosi 0 stopni. Na rysunku nie ma zaznaczonej drogi słońca. Rysunek przesilenia zimowego przedstawia ruch słońca nad widnokręgiem. Na okrągłej płaszczyźnie widnokręgu zaznaczone są kierunki świata oznaczone literami: N czyli północ, S czyli południe, E czyli wschód i W czyli zachód. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie. Punkty N i S oraz E i W połączone są liniami prostymi, które przecinają się na środku. Nad tą płaszczyzną narysowana jest połowa okręgu oznaczająca sklepienie niebieskie oraz okrąg równoległy do tej płaszczyzny z dwiema strzałkami skierowanymi przeciwnie do ruchu wskazówek zegara. W punkcie stykania się tego okręgu z linią oznaczającą sklepienie niebieskie narysowane jest słońce. Kąt padania promieni słonecznych w punkcie górowania słońca (najwyższy punkt na jego drodze po niebie) oznaczony jest grecką literą alfa i wynosi 23 stopnie i 26 minut. Wykres przedstawiający długość trwania dnia i nocy przez cały rok mówi, że przez jedną połowę roku (wiosna, lato) całą dobę jest noc natomiast przez drugą połowę roku (jesień, zima) całą dobę jest dzień.

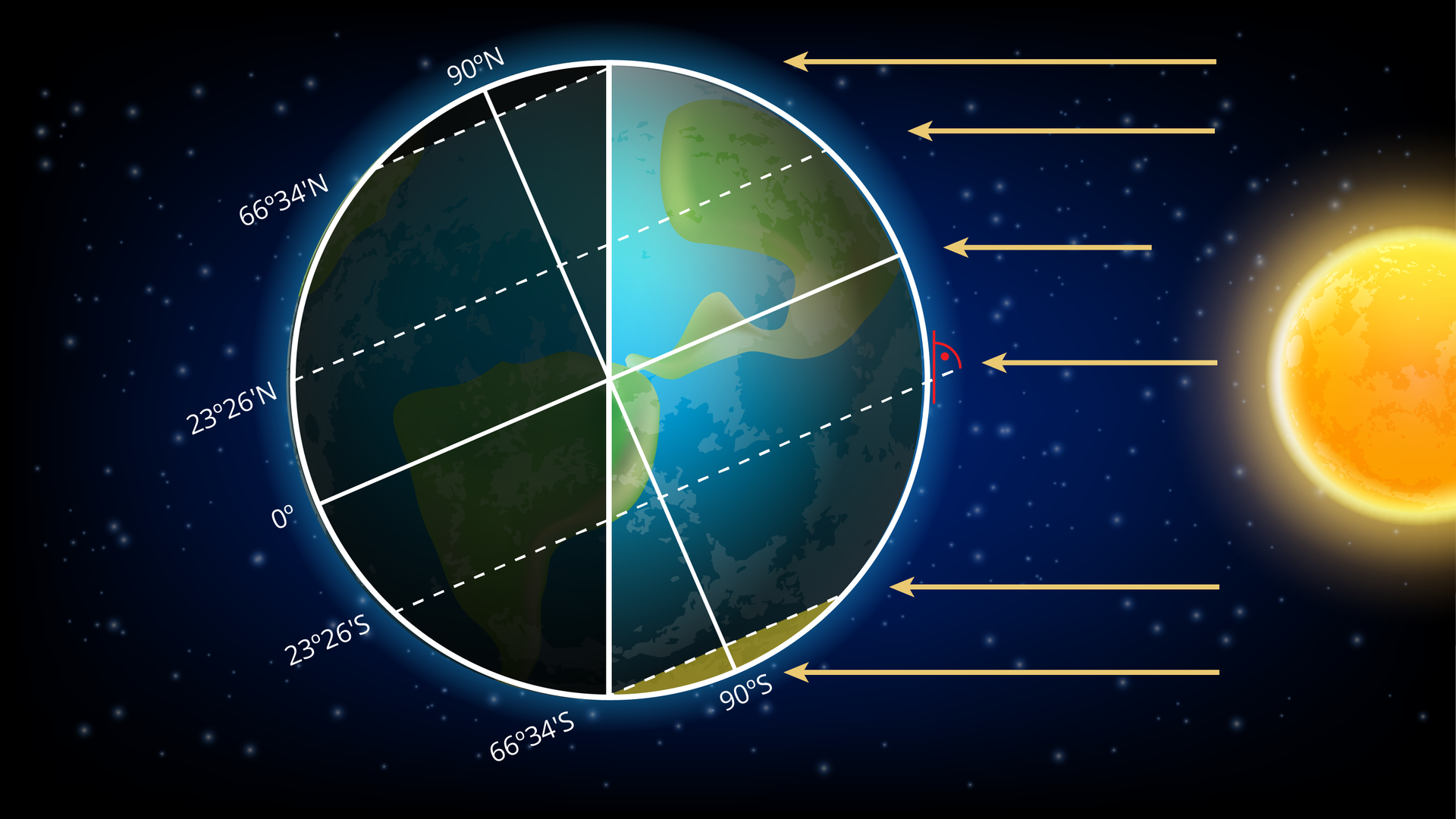

Rysunek przedstawia kulę ziemską oraz słońce ja oświetlające z prawej strony. Zaznaczone są konkretne szerokości geograficznymi: 23 stopnie i 26 minut szerokości dla zwrotnika Raka oraz taka sama wartość dla zwrotnika Koziorożca. Koła podbiegunowe: północne z szerokością 66 stopni i 34 minuty oraz południowe również z szerokością 66 stopni i 34 minuty. Oznaczony jest również równik z szerokością 0 stopni. Między zwrotnikami Raka oraz Koziorożca zaznaczona jest strefa międzyzwrotnikowa. Między zwrotnikiem Raka i kołem podbiegunowym północnym oraz zwrotnikiem Koziorożca oraz kołem podbiegunowym południowym zaznaczone są strefy umiarkowane. Natomiast od koła podbiegunowego północnego oraz od koła podbiegunowego południowego do biegunów zaznaczone są strefy okołobiegunowe. Na rysunku zauważalne są również dwa kontynenty: Ameryka Północna i Południowa oraz niewielki fragment wschodniej Azji.
