Budowa wyświetlacza LCD 2×16

Wyświetlacz LCD jest wyposażony w 16 złączy:

• VSS – masa

• VDD – napięcie zasilające (+5 V)

• V0 – regulacja kontrastu

• RS – wybór rejestru instrukcji wyświetlacza (stan niski) albo rejestru danych (stan wysoki)

• RW (Read/Write) – odczyt (stan niski)/zapis (stan wysoki); w trybie bez odczytu flagi zajętości, wyprowadzenie może zostać podłączone do masy

• E (Enable) – jeśli pojawi się zbocze opadające, wyświetlacz jest gotowy do odczytu danych z magistrali

• D0–D7 – magistrala danych; po tych liniach przesyłane są dane oraz instrukcje dla wyświetlacza

• A – zasilanie podświetlenia

• K – masa podświetlania

Wyświetlacz można regulować (ustawić większy lub mniejszy kontrast), aby poprawić czytelność pokazywanych napisów. Potrzebny jest do tego kolejny element – potencjometr, czyli rezystor, którego oporność można zmieniać.

R5w3i7tCDSF6w

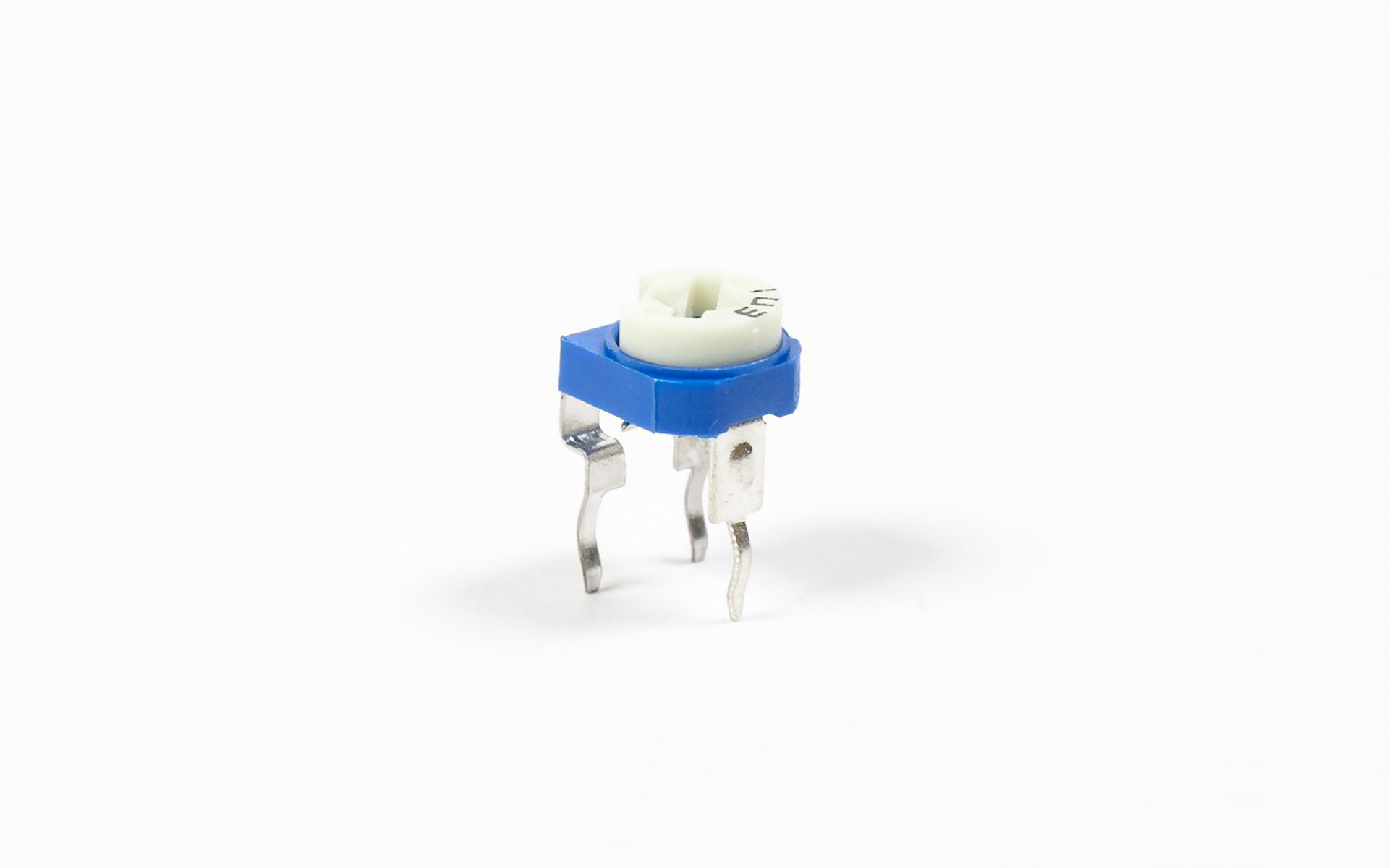

Zdjęcie przedstawia potencjometr. Składa się z trzech elementów. Na niebieskiej obudowie osadzono biały, zaokrąglony element. Poniżej podstawki znajdują się 3 metalowe wyprowadzenia.

Potencjometr ma postać pokrętła umieszczonego w obudowie z trzema nóżkami. Właśnie za pomocą pokrętła zmieniamy wartość rezystancji.

Przypomnij sobie układ dzielnika napięcia, który omawialiśmy w czasie lekcji poświęconej podstawom elektroniki. Potencjometr jest regulowanym dzielnikiem napięcia: rezystancja między jego dwoma skrajnymi nóżkami jest stała, podobnie jak oporność połączonych szeregowo rezystorów, z których zbudowany jest dzielnik. Zmienia się natomiast rezystancja między wyprowadzeniem środkowym a dowolną ze skrajnych nóżek – zależy ona od położenia pokrętła potencjometru. W rezultacie możemy regulować wartość napięcia wyjściowego dzielnika. Wraz ze zmianami napięcia zmienia się z kolei kontrast wyświetlacza.

Oto schemat podłączenia wyświetlacza do układu z czujnikiem temperatury, diodą LED i brzęczykiem:

Dlaczego tak właśnie należy podłączyć wyświetlacz? Wynika to z jego budowy oraz z bibliotekibibliotekabiblioteki, którą dołączymy do szkicu. Biblioteki są plikami, w których opisano rozmaite funkcje. Dzięki bibliotekom nie trzeba tworzyć własnych funkcji w szkicu (często zajęłyby one kilkaset linii kodu), lecz wystarczy skorzystać z gotowych zestawów instrukcji.

Biblioteka wykorzystywana do obsługi wyświetlacza LCD została opracowana właśnie dla układu połączeń widocznego na schemacie. Jeżeli zatem wepniesz styki przewodów w inne piny niż te pokazane na rysunku, wyświetlacz nie będzie działał. W takiej sytuacji należałoby dokonać zmian w bibliotece, jednak takiego zadania podejmują się tylko doświadczeni programiści.

Podłączamy wyświetlacz LCD

Lista elementów potrzebnych do skonstruowania termometru z wyświetlaczem:

• kompletny układ termometru z poprzedniej lekcji („Arduino – brzęczyk”)

• wyświetlacz LCD 2×16

• bateria 9 V

• klips na baterię 9 V

• rezystor 220 Ωomega

• potencjometr

• przewody i zworki połączeniowe

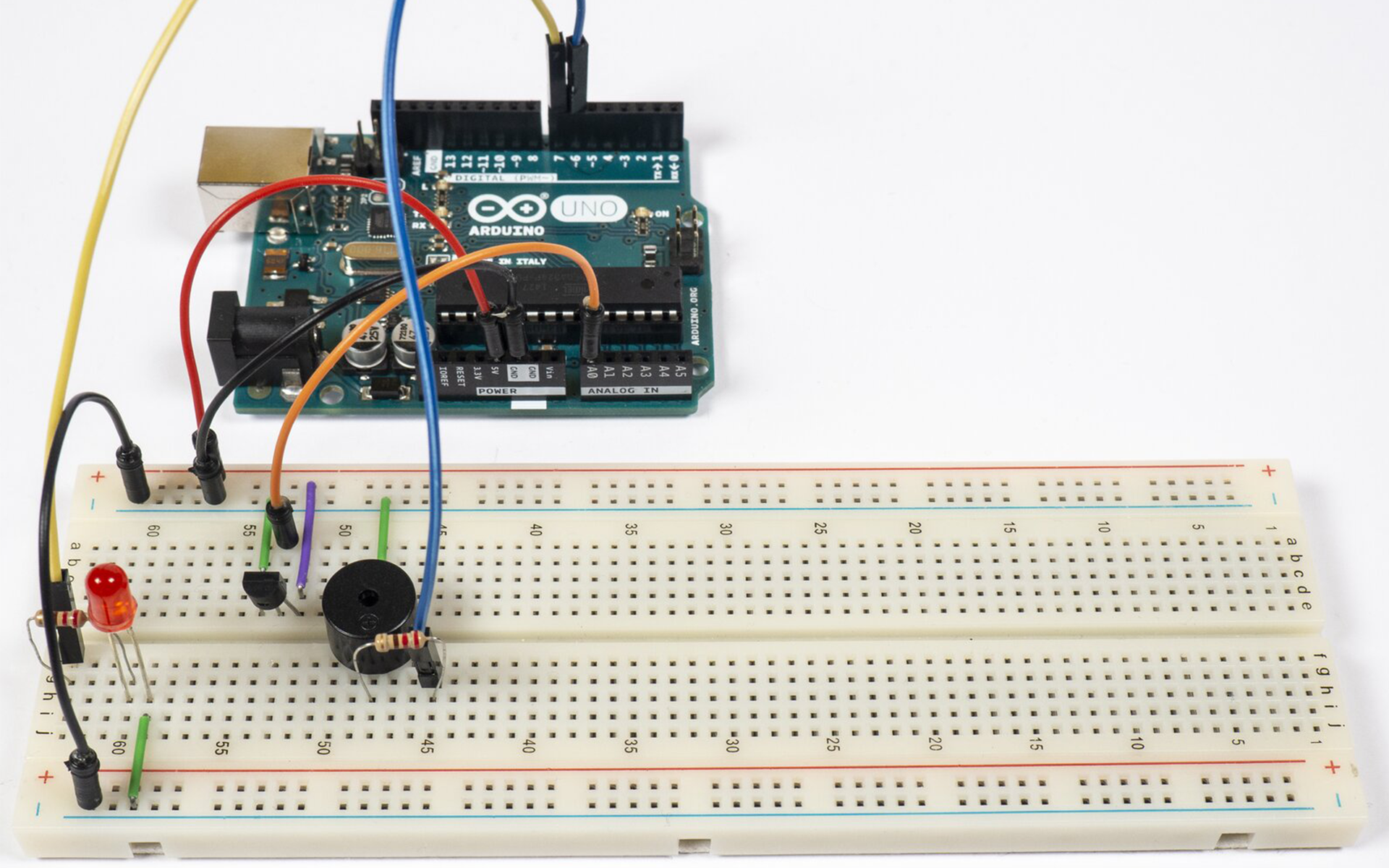

Bazą obecnego projektu jest układ zbudowany podczas poprzedniej lekcji.

RrMzTz1k3tXIs

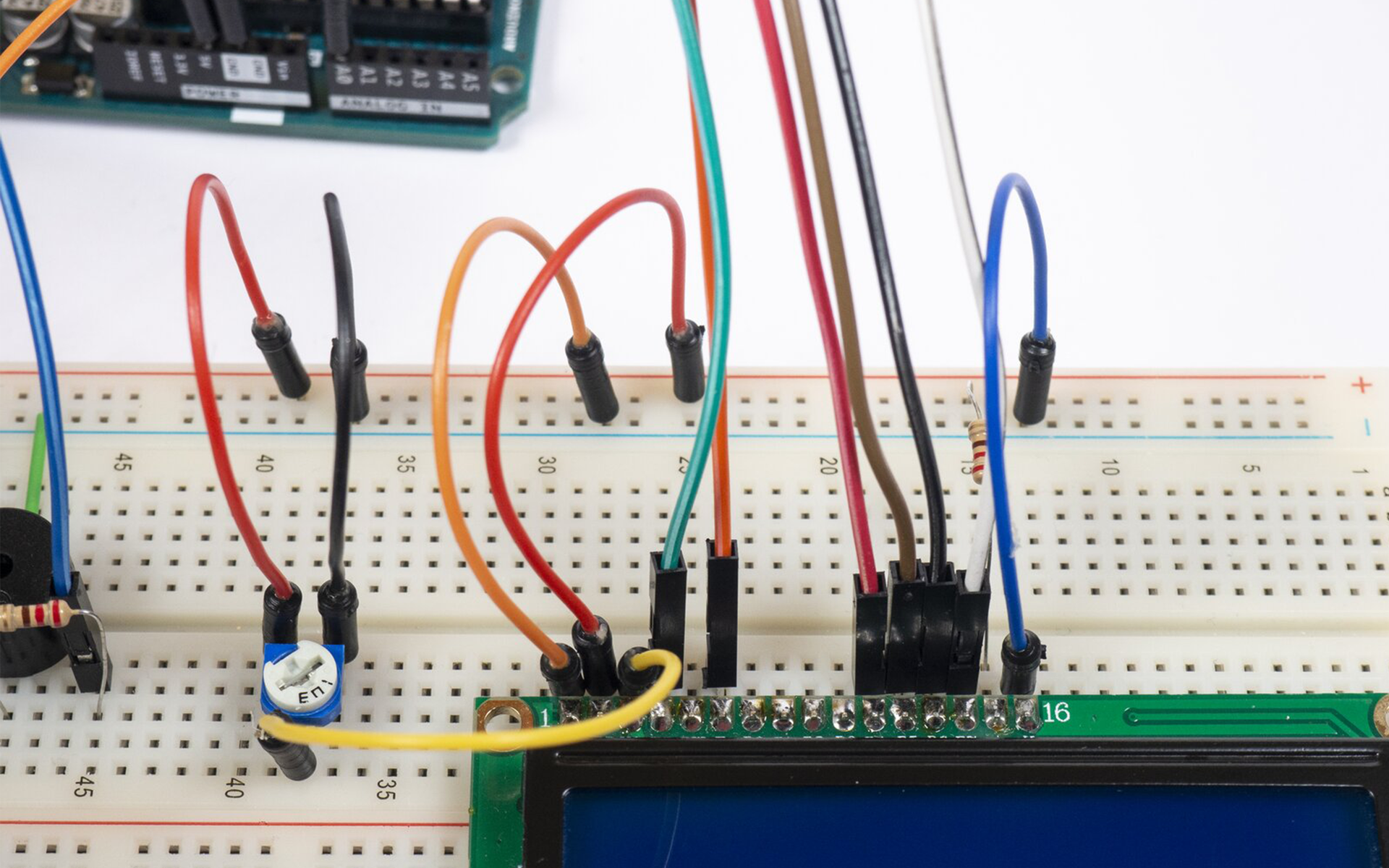

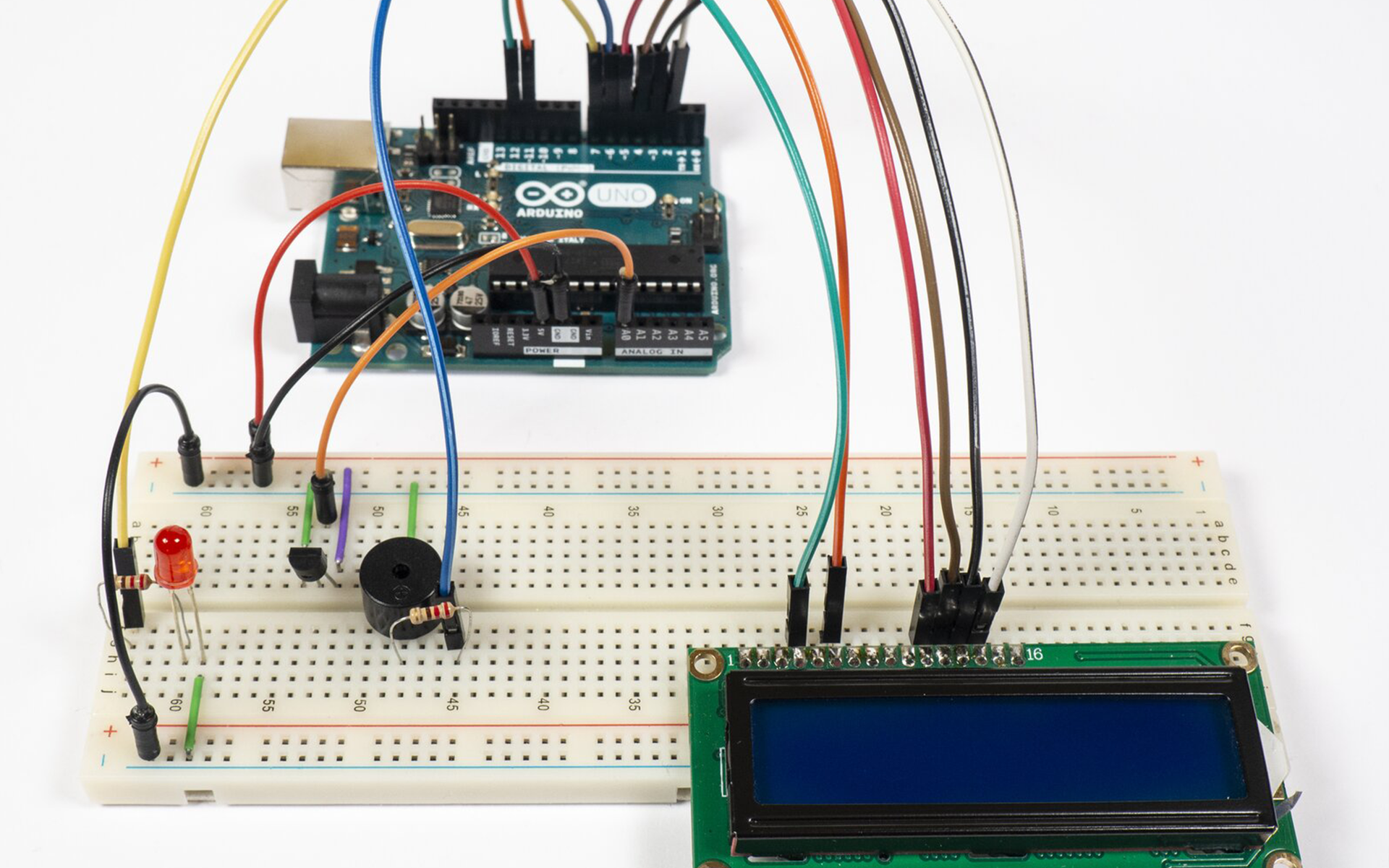

Zdjęcie przedstawia połączenia pomiędzy arduino uno, a płytką stykową. Na płytce znajduje się termometr (względem wycięcia w obudowie) podłączony jest prawą nóżką do uziemienia, lewą do +5V a środkową do pinu A0 arduino. Pin 5V podłączony jest do +5V płytki, a GND podłączone jest do uziemienia. Uziemienie górnej szyny jak i dolnej na płytce stykowej jest połączone. Podłączona jest także LED, jedną nóżką do uziemienia, drugą zaś poprzez rezystor do pinu 7 arduino. Po środku płytki zamontowany jest brzęczyk, który poprzez rezystor łączy się z pinem 6 arduino, a drugą nóżką do uziemienia.

1. Wpinamy wyświetlacz do płytki stykowej. Najlepiej podłączyć go z boku płytki, aby zostało miejsce na potencjometr.

   R1LjajNH99gdu

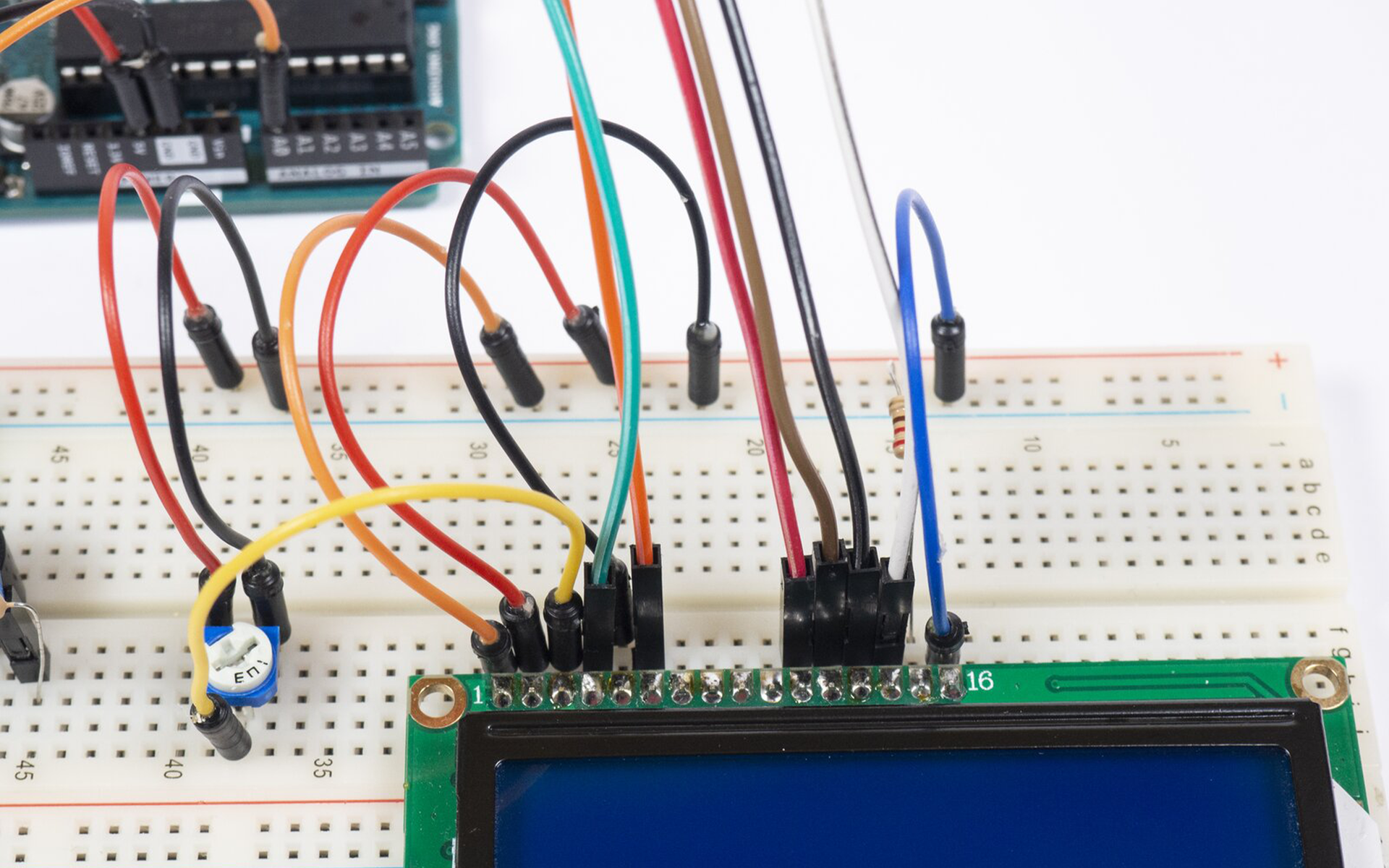

   Zdjęcie przedstawia połączenia pomiędzy arduino uno, a płytką stykową. Na płytce znajduje się termometr (względem wycięcia w obudowie) podłączony jest prawą nóżką do uziemienia, lewą do +5V a środkową do pinu A0 arduino. Pin 5V podłączony jest do +5V płytki, a GND podłączone jest do uziemienia. Uziemienie górnej szyny jak i dolnej na płytce stykowej jest połączone. Podłączona jest także LED, jedną nóżką do uziemienia, drugą zaś poprzez rezystor do pinu 7 arduino. Po środku płytki zamontowany jest brzęczyk, który poprzez rezystor łączy się z pinem 6 arduino, a drugą nóżką do uziemienia. Po prawej stronie płytki stykowej podłączono ekran LCD.



2. Użyjemy sześciu przewodów o różnych kolorach. Wpinamy styk pierwszego przewodu (w przykładzie jest ma on fioletową koszulkę) do wiersza odpowiadającego złączu D7 na płytce stykowej. Drugi koniec podłączamy do pinu 2. na płytce Arduino.

W taki sam sposób łączymy wyprowadzenie D6 z pinem 3, D5 z pinem 4., D4 z pinem 5., E z pinem 11. i w końcu RS z pinem 12.

R1TA7gmIjnM7S

Zdjęcie przedstawia połączenia pomiędzy arduino uno, a płytką stykową. Na płytce znajduje się termometr (względem wycięcia w obudowie) podłączony jest prawą nóżką do uziemienia, lewą do +5V a środkową do pinu A0 arduino. Pin 5V podłączony jest do +5V płytki, a GND podłączone jest do uziemienia. Uziemienie górnej szyny jak i dolnej na płytce stykowej jest połączone. Podłączona jest także LED, jedną nóżką do uziemienia, drugą zaś poprzez rezystor do pinu 7 arduino. Po środku płytki zamontowany jest brzęczyk, który poprzez rezystor łączy się z pinem 6 arduino, a drugą nóżką do uziemienia. Po prawej stronie płytki stykowej podłączono ekran LCD, do którego podłączono kable prowadzące do arduino.

3. Podłączamy potencjometr – wpinamy go tak, aby z obu stron potencjometru zostały wolne kolumny.

R17QL4HNPr89z

Zdjęcie przedstawia połączenia pomiędzy arduino uno, a płytką stykową. Na płytce znajduje się termometr (względem wycięcia w obudowie) podłączony jest prawą nóżką do uziemienia, lewą do +5V a środkową do pinu A0 arduino. Pin 5V podłączony jest do +5V płytki, a GND podłączone jest do uziemienia. Uziemienie górnej szyny jak i dolnej na płytce stykowej jest połączone. Podłączona jest także LED, jedną nóżką do uziemienia, drugą zaś poprzez rezystor do pinu 7 arduino. Po środku płytki zamontowany jest brzęczyk, który poprzez rezystor łączy się z pinem 6 arduino, a drugą nóżką do uziemienia. Po prawej stronie płytki stykowej podłączono ekran LCD, do którego podłączono kable prowadzące do arduino. Pomiędzy ekranem a brzęczykiem zamontowano potencjometr.

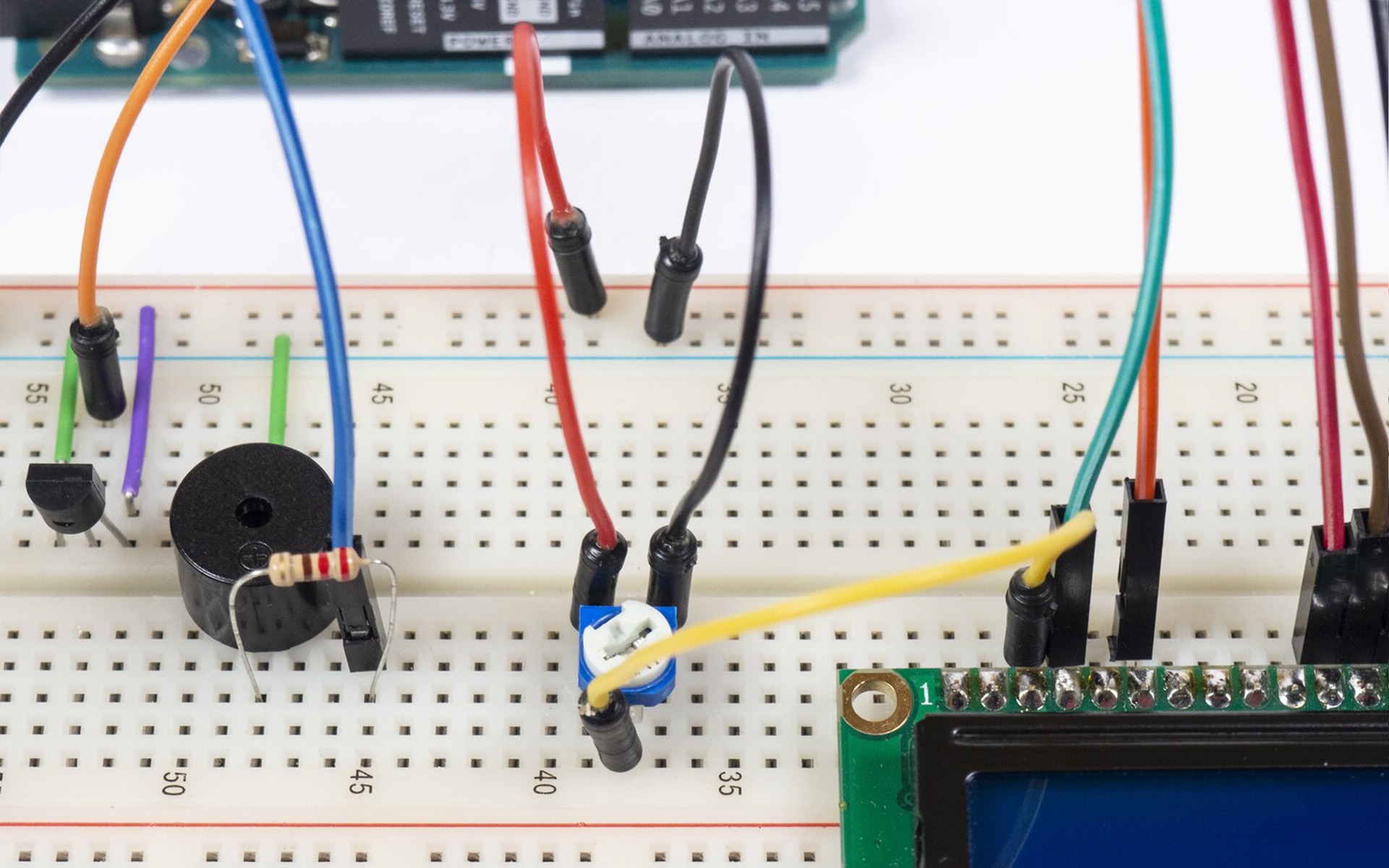

4. Łączymy  potencjometr z wyświetlaczem – styk przewodu wtykamy w wierszu odpowiadającym wyprowadzeniu V0, a drugi wpinamy w wierszu, w którym znajduje się środkowa nóżka potencjometru.

5. Doprowadzamy do potencjometru zasilanie i masę, łącząc jedną nóżkę z szyną dodatnią, a drugą z szyną ujemną.

RAPi1LrnPeadH

Zdjęcie przedstawia połączenia pomiędzy arduino uno, a płytką stykową. Na płytce znajduje się termometr (względem wycięcia w obudowie) podłączony jest prawą nóżką do uziemienia, lewą do +5V a środkową do pinu A0 arduino. Pin 5V podłączony jest do +5V płytki, a GND podłączone jest do uziemienia. Uziemienie górnej szyny jak i dolnej na płytce stykowej jest połączone. Podłączona jest także LED, jedną nóżką do uziemienia, drugą zaś poprzez rezystor do pinu 7 arduino. Po środku płytki zamontowany jest brzęczyk, który poprzez rezystor łączy się z pinem 6 arduino, a drugą nóżką do uziemienia. Po prawej stronie płytki stykowej podłączono ekran LCD, do którego podłączono kable prowadzące do arduino. Pomiędzy ekranem a brzęczykiem zamontowano potencjometr, do jego nóżek podłączono kable, środkowy do 3 pinu ekranu, lewa nóżka do +5V natomiast prawy do uziemienia.

6. Łączymy piny K oraz VSS z szyną ujemną płytki stykowej.

RjOGZ0kKy4kMx

Zdjęcie przedstawia połączenia pomiędzy arduino uno, a płytką stykową. Na płytce znajduje się termometr (względem wycięcia w obudowie) podłączony jest prawą nóżką do uziemienia, lewą do +5V a środkową do pinu A0 arduino. Pin 5V podłączony jest do +5V płytki, a GND podłączone jest do uziemienia. Uziemienie górnej szyny jak i dolnej na płytce stykowej jest połączone. Podłączona jest także LED, jedną nóżką do uziemienia, drugą zaś poprzez rezystor do pinu 7 arduino. Po środku płytki zamontowany jest brzęczyk, który poprzez rezystor łączy się z pinem 6 arduino, a drugą nóżką do uziemienia. Po prawej stronie płytki stykowej podłączono ekran LCD, do którego podłączono kable prowadzące do arduino. Pomiędzy ekranem a brzęczykiem zamontowano potencjometr, do jego nóżek podłączono kable, środkowy do 3 pinu ekranu, lewa nóżka do +5V natomiast prawy do uziemienia. Ostatni i pierwszy pin ekranu podłączono do uziemienia płytki.

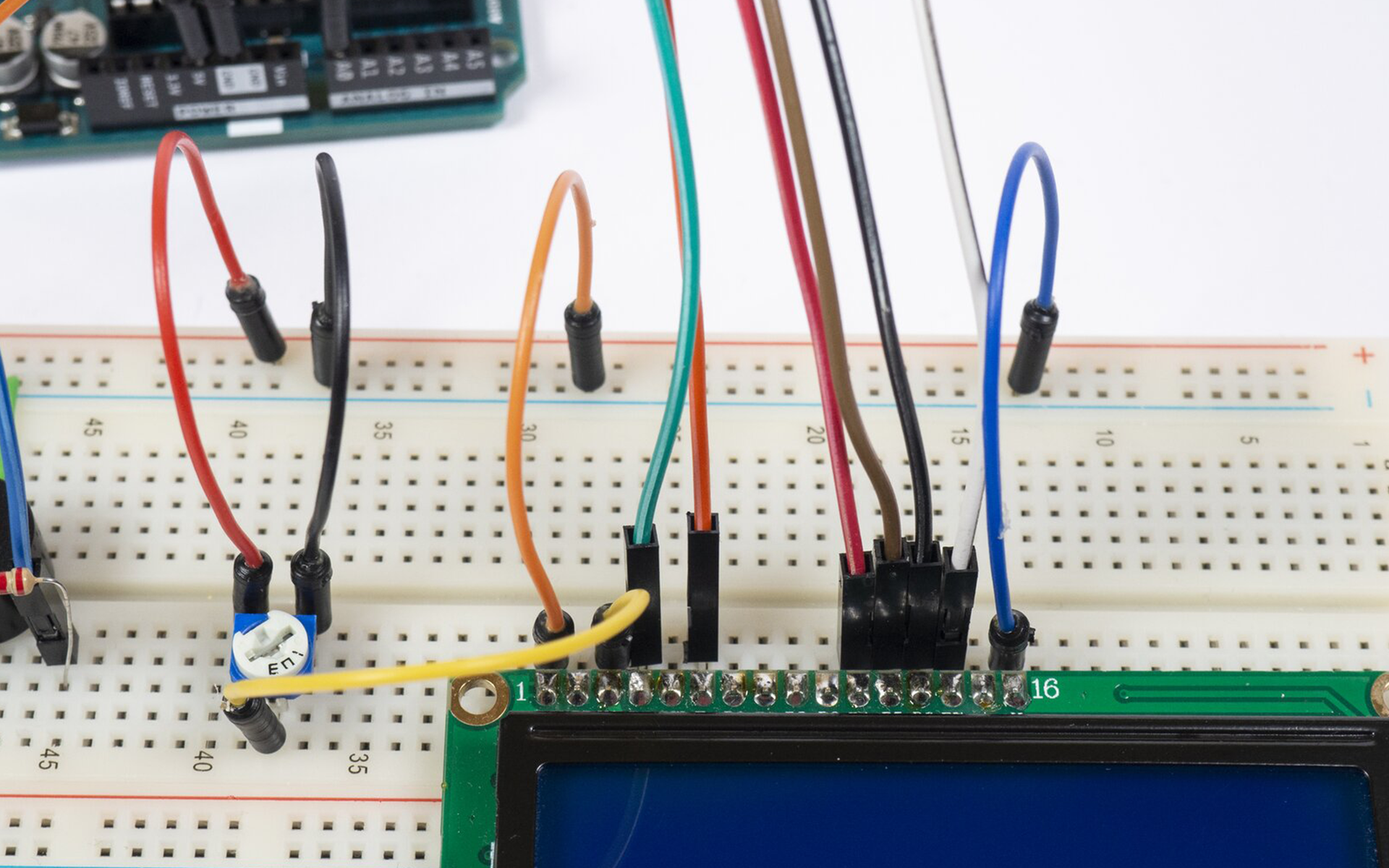

7. Wpinamy rezystor tak, aby połączyć pin A z dodatnią szyną płytki stykowej.

RlnbPevvom1kG

Zdjęcie przedstawia połączenia pomiędzy arduino uno, a płytką stykową. Na płytce znajduje się termometr (względem wycięcia w obudowie) podłączony jest prawą nóżką do uziemienia, lewą do +5V a środkową do pinu A0 arduino. Pin 5V podłączony jest do +5V płytki, a GND podłączone jest do uziemienia. Uziemienie górnej szyny jak i dolnej na płytce stykowej jest połączone. Podłączona jest także LED, jedną nóżką do uziemienia, drugą zaś poprzez rezystor do pinu 7 arduino. Po środku płytki zamontowany jest brzęczyk, który poprzez rezystor łączy się z pinem 6 arduino, a drugą nóżką do uziemienia. Po prawej stronie płytki stykowej podłączono ekran LCD, do którego podłączono kable prowadzące do arduino. Pomiędzy ekranem a brzęczykiem zamontowano potencjometr, do jego nóżek podłączono kable, środkowy do 3 pinu ekranu, lewa nóżka do +5V natomiast prawy do uziemienia. Ostatni i pierwszy pin ekranu podłączono do uziemienia płytki, przedostatni pin podłączono rezystorem do węzła dodatniego płytki.

8. Doprowadzamy zasilanie z dodatniej szyny płytki stykowej do pinu VDD.

Rn0DNbT7BHxdl

Zdjęcie przedstawia połączenia pomiędzy arduino uno, a płytką stykową. Na płytce znajduje się termometr (względem wycięcia w obudowie) podłączony jest prawą nóżką do uziemienia, lewą do +5V a środkową do pinu A0 arduino. Pin 5V podłączony jest do +5V płytki, a GND podłączone jest do uziemienia. Uziemienie górnej szyny jak i dolnej na płytce stykowej jest połączone. Podłączona jest także LED, jedną nóżką do uziemienia, drugą zaś poprzez rezystor do pinu 7 arduino. Po środku płytki zamontowany jest brzęczyk, który poprzez rezystor łączy się z pinem 6 arduino, a drugą nóżką do uziemienia. Po prawej stronie płytki stykowej podłączono ekran LCD, do którego podłączono kable prowadzące do arduino. Pomiędzy ekranem a brzęczykiem zamontowano potencjometr, do jego nóżek podłączono kable, środkowy do 3 pinu ekranu, lewa nóżka do +5V natomiast prawy do uziemienia. Ostatni i pierwszy pin ekranu podłączono do uziemienia płytki, przedostatni pin podłączono rezystorem do węzła dodatniego płytki. Do 2 pinu ekranu dołączono kabel z węzła dodatniego płytki.

9. Podłączamy masę (szynę ujemną płytki stykowej) do pinu RW.

RYObtSqovR4QP

Zdjęcie przedstawia połączenia pomiędzy arduino uno, a płytką stykową. Na płytce znajduje się termometr (względem wycięcia w obudowie) podłączony jest prawą nóżką do uziemienia, lewą do +5V a środkową do pinu A0 arduino. Pin 5V podłączony jest do +5V płytki, a GND podłączone jest do uziemienia. Uziemienie górnej szyny jak i dolnej na płytce stykowej jest połączone. Podłączona jest także LED, jedną nóżką do uziemienia, drugą zaś poprzez rezystor do pinu 7 arduino. Po środku płytki zamontowany jest brzęczyk, który poprzez rezystor łączy się z pinem 6 arduino, a drugą nóżką do uziemienia. Po prawej stronie płytki stykowej podłączono ekran LCD, do którego podłączono kable prowadzące do arduino. Pomiędzy ekranem a brzęczykiem zamontowano potencjometr, do jego nóżek podłączono kable, środkowy do 3 pinu ekranu, lewa nóżka do +5V natomiast prawy do uziemienia. Ostatni i pierwszy pin ekranu podłączono do uziemienia płytki, przedostatni pin podłączono rezystorem do węzła dodatniego płytki. Do 2 pinu ekranu dołączono kabel z węzła dodatniego płytki. Pin 5 ekranu podłączono do szyny dodatniej.

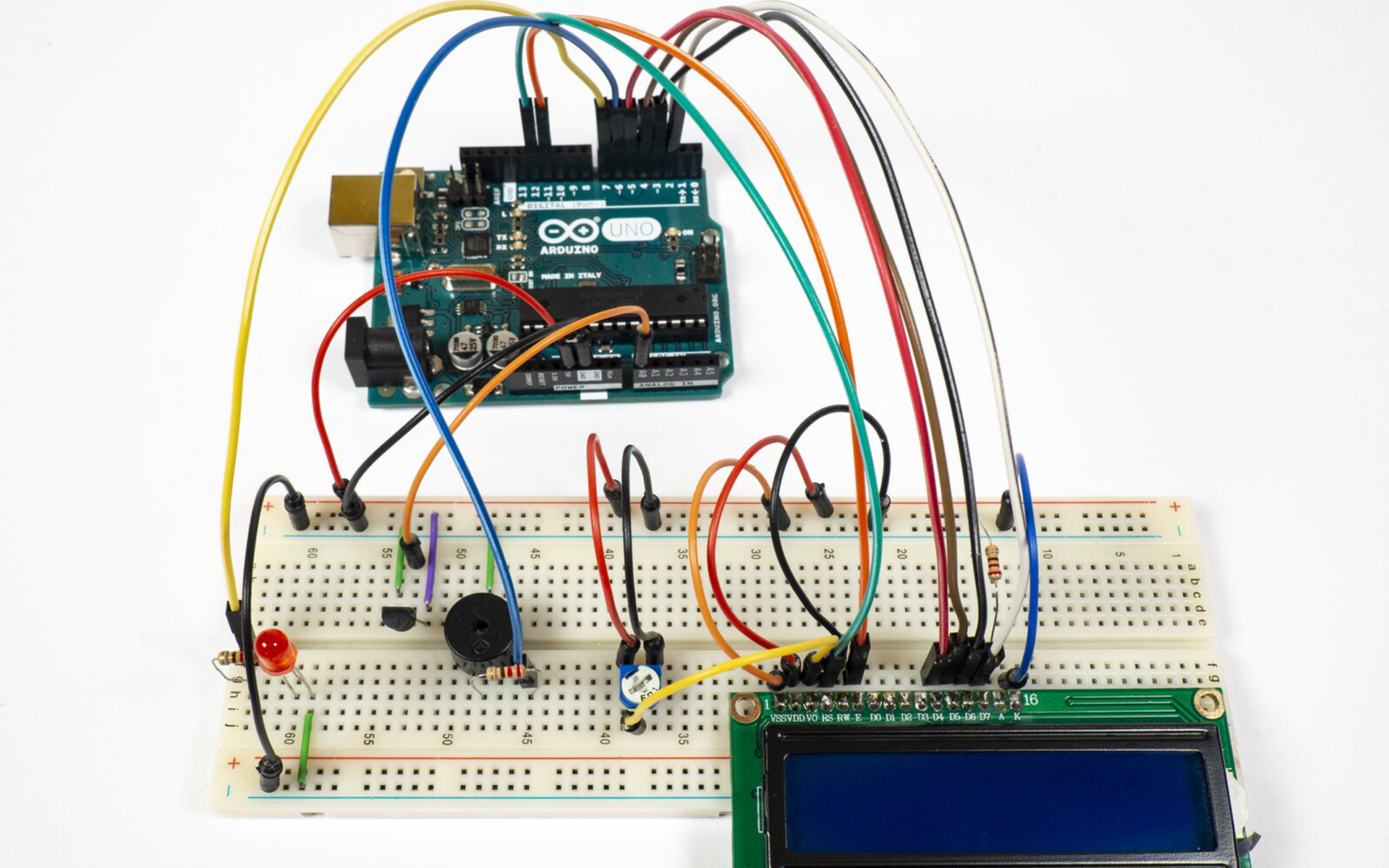

10. Gotowy układ wygląda tak jak na rysunku niżej. Podłączamy płytkę Arduino do komputera.

R1JWEWXyKzyjt

Zdjęcie przedstawia połączenia pomiędzy arduino uno, a płytką stykową. Na płytce znajduje się termometr (względem wycięcia w obudowie) podłączony jest prawą nóżką do uziemienia, lewą do +5V a środkową do pinu A0 arduino. Pin 5V podłączony jest do +5V płytki, a GND podłączone jest do uziemienia. Uziemienie górnej szyny jak i dolnej na płytce stykowej jest połączone. Podłączona jest także LED, jedną nóżką do uziemienia, drugą zaś poprzez rezystor do pinu 7 arduino. Po środku płytki zamontowany jest brzęczyk, który poprzez rezystor łączy się z pinem 6 arduino, a drugą nóżką do uziemienia. Po prawej stronie płytki stykowej podłączono ekran LCD, do którego podłączono kable prowadzące do arduino. Pomiędzy ekranem a brzęczykiem zamontowano potencjometr, do jego nóżek podłączono kable, środkowy do 3 pinu ekranu, lewa nóżka do +5V natomiast prawy do uziemienia. Ostatni i pierwszy pin ekranu podłączono do uziemienia płytki, przedostatni pin podłączono rezystorem do węzła dodatniego płytki. Do 2 pinu ekranu dołączono kabel z węzła dodatniego płytki. Pin 5 ekranu podłączono do szyny dodatniej.

Programowanie termometru z wyświetlaczem

Uruchamiamy aplikację Arduino IDE i zapisujemy nowy szkic.

1. Deklarujemy jedną stałą i dwie zmienne. Wskazujemy dzięki nim piny, do których podłączono czujnik temperatury, diodę i brzęczyk. Następnie załączamy bibliotekę niezbędną do obsługi wyświetlacza. Plik biblioteki ma rozszerzenie .h, a dodaje się go do szkicu korzystając z dyrektywy #include (potocznie mówimy, że „inkludujemy” bibliotekę). Sama biblioteka nosi nazwę LiquidCrystal.h.

Musimy też określić, z którymi pinami współpracuje wyświetlacz LCD – nasz jest podłączony do pinów numer 12, 11, 5, 4, 3, 2.

Zwróć uwagę, że najpierw załączamy bibliotekę, a dopiero później wskazujemy piny. Jeżeli wprowadzimy te dwie linie w odwrotnej kolejności, to podczas kompilacji wystąpi błąd.

const int czujnikPin = A0;
int ledPin = 7;
int buzzPin = 6;
#include <LiquidCrystal.h>
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

2. W ciele funkcji setup() wskazujemy piny wyjściowe. Podobnie jak w poprzednim projekcie są to piny, do których podłączyliśmy diodę LED oraz brzęczyk.

void setup() {
	pinMode(ledPin, OUTPUT);
	pinMode(buzzPin, OUTPUT);
}

3. Wewnątrz funkcji loop() definiujemy nową zmienną o nazwie odczyt. Korzystając z funkcji analogRead() pobieramy dane z czujnika, po czym obliczamy rzeczywistą temperaturę. Postępujemy tak samo, jak w przypadku termometrów z poprzednich lekcji.

void loop() {
	int odczyt = analogRead(czujnikPin);
	float napiecie = odczyt * 5.0;
	napiecie = napiecie / 1024.0;
	float tempC = (napiecie - 0.5) * 100;
}

4. Wcześniej przedstawialiśmy poziom temperatury na ekranie. Teraz skorzystamy z wyświetlacza LCD. Najpierw, za pomocą instrukcji lcd.begin(16, 2), określamy, z  jakim wyświetlaczem mamy do czynienia (w naszym przypadku pokazuje on po 16 znaków w dwóch wierszach).

Następnie, wywołując funkcję setCursor(), wskazujemy początkowe położenie kursora. Od tego właśnie miejsca będzie wyświetlany wynik pomiaru temperatury. Wywołujemy jeszcze funkcję lcd.print() – jest ona odpowiednikiem znanej już nam komendy Serial.print(). Różnica polega na tym, że obecnie komunikat ma pojawić się na wyświetlaczu. Ustawiamy również opóźnienie, określające w jakich odstępach czasowych powinien odbywać się pomiar temperatury (oraz wyświetlanie rezultatu).

lcd.begin(16, 2);
lcd.setCursor(0, 0);
lcd.print(tempC);
lcd.print(" st. C");
delay(1000);

5. Pozostaje tylko ustalić, co się stanie, gdy temperatura przekroczy podaną wartość, na przykład 29°C. Przy wyższej temperaturze powinna się zapalić dioda oraz uaktywnić brzęczyk. W przeciwnym wypadku napięcie na obu pinach, do których te elementy są podłączone, będzie mieć poziom niski.

if (tempC > 29) {
	digitalWrite(buzzPin, HIGH);
	digitalWrite(ledPin, HIGH);
} else {
	digitalWrite(buzzPin, LOW);
	digitalWrite(ledPin, LOW);
}

6. Zapisujemy szkic, weryfikujemy go i przesyłamy do płytki.

Przy pierwszym uruchomieniu układu może być konieczna regulacja kontrastu. Aby obraz na wyświetlaczu był jak najbardziej czytelny, eksperymentujemy z ustawieniem pokrętła potencjometru. Operację taką pokazano w filmie niżej.

RJCuZiaRdutK0

Nagranie filmowe dotyczące regulacji kontrastu. Widoczna jest dłoń ze śrubokrętem, którym dokręcany jest potencjometr. Wraz z dokręcaniem potencjometru na płytce, zmienia się kontrast na wyświetlaczu.

Nagranie filmowe dotyczące regulacji kontrastu. Widoczna jest dłoń ze śrubokrętem, którym dokręcany jest potencjometr. Wraz z dokręcaniem potencjometru na płytce, zmienia się kontrast na wyświetlaczu.

Film dostępny pod adresem /preview/resource/RJCuZiaRdutK0

Nagranie filmowe dotyczące regulacji kontrastu. Widoczna jest dłoń ze śrubokrętem, którym dokręcany jest potencjometr. Wraz z dokręcaniem potencjometru na płytce, zmienia się kontrast na wyświetlaczu.

Czy wszystko działa? Zapewne tak. Odłączamy zatem kabel USB od płytki Arduino. Za pomocą przewodu z klipsem łączymy natomiast baterię 9 V z gniazdem zasilania płytki. Możemy teraz przestawić termometr w dowolne miejsce i przekonać się, czy podaje on wyniki pomiaru temperatury.

Tinkercad

Zróbmy symulację układu z wyświetlaczem LCD 2x16, za pomocą środowiska Tinkercad.

RVMlti9haWuif

Zdjęcie ekranu przedstawia okno przeglądarki z otwartą stroną Tinkercad. Strefa pracy jest pusta.

Jako że będziemy używać wyświetlacza LCD wybierzemy dużą płytkę stykową.

Z listy rozwijanej Komponenty Podstawowe, wybierz Wszystko.

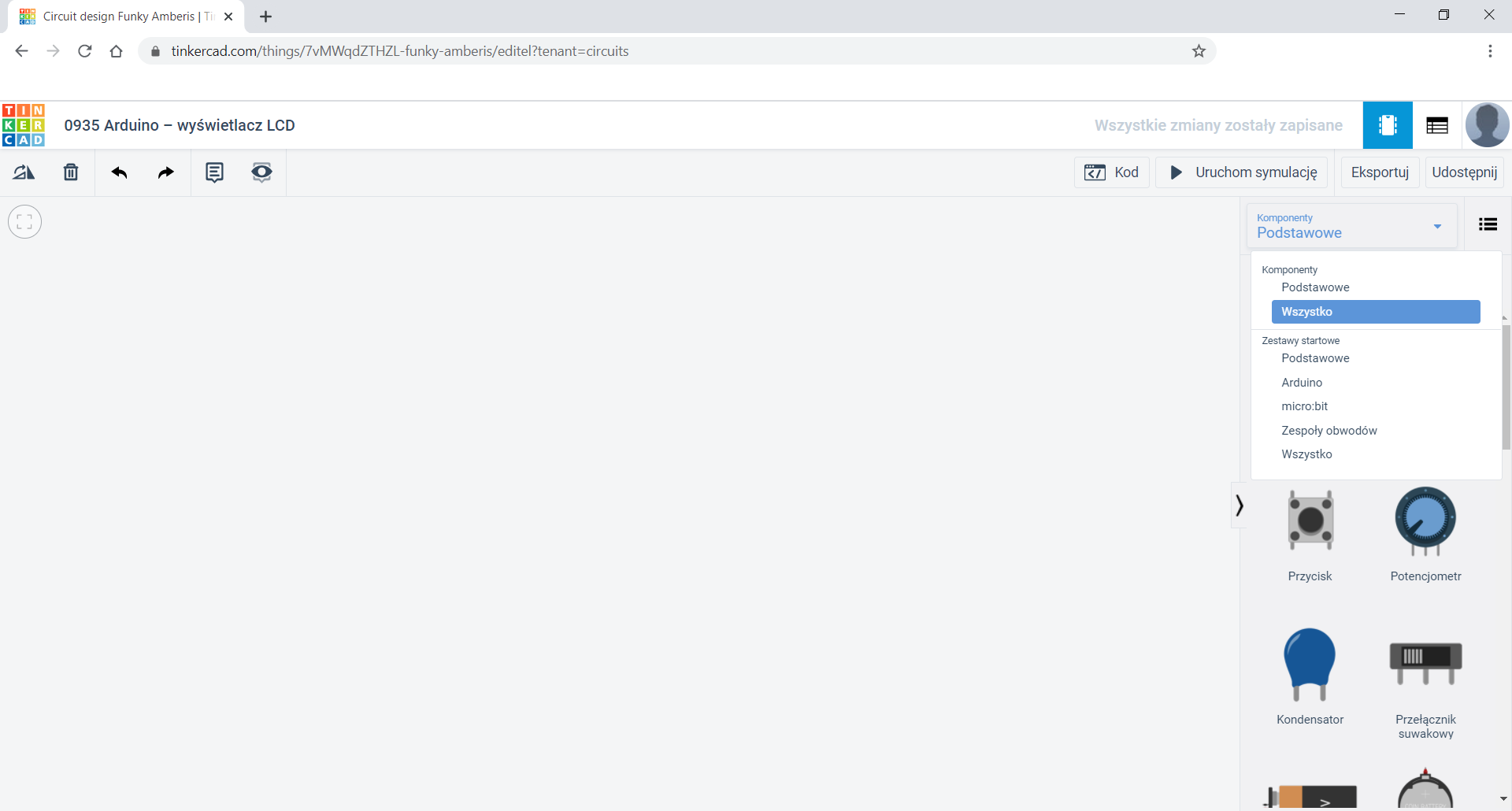

RySgcuRoc4435

Zdjęcie ekranu przedstawia okno przeglądarki z otwartą stroną Tinkercad. Strefa pracy jest pusta. Otwarto okno dialogowe po prawej stronie zaznaczając "komponenty Wszystko".

Znajdź dużą płytkę i umieść w głównym oknie.

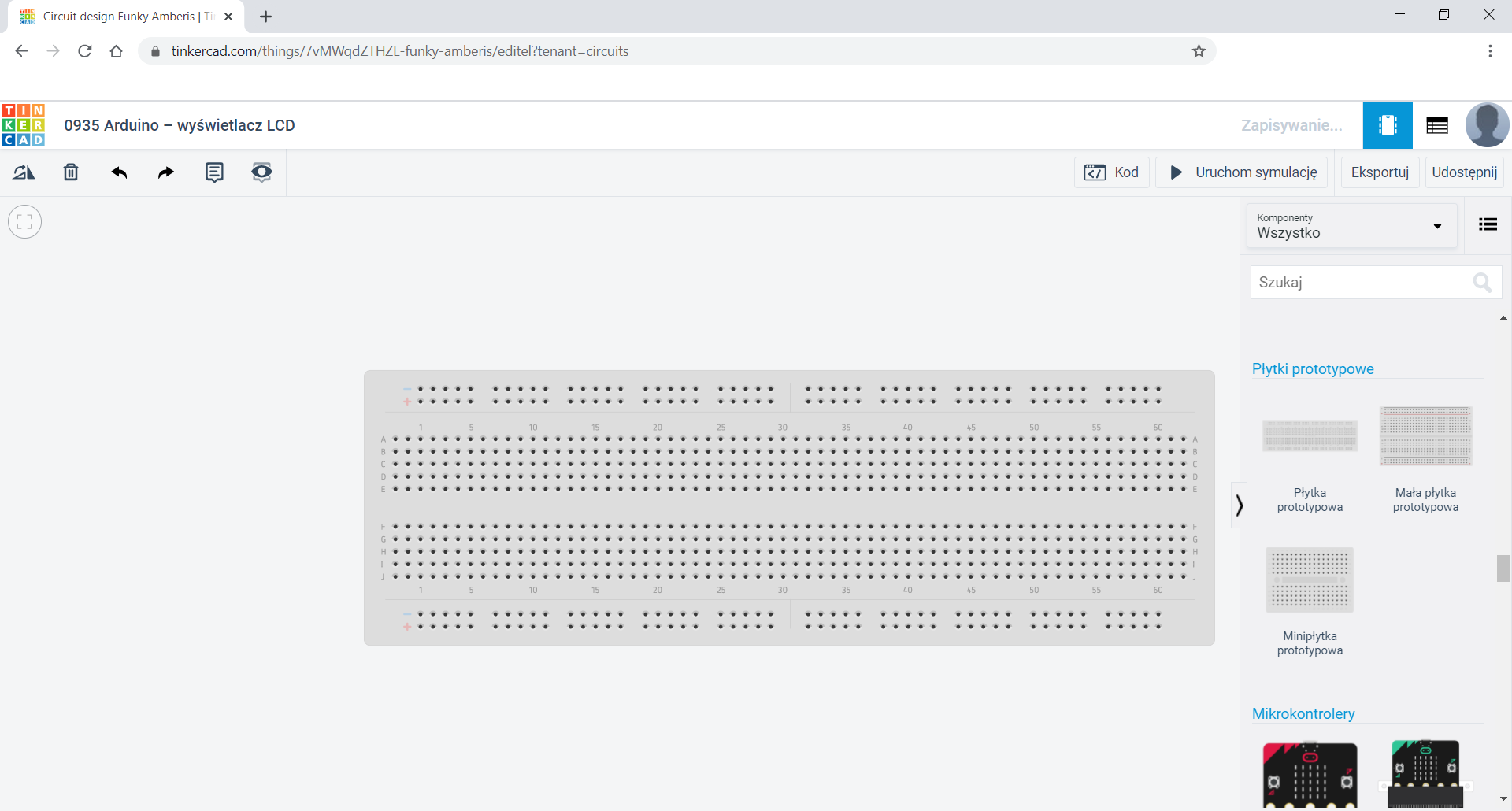

R1NDLJjrHAdAh

Zdjęcie ekranu przedstawia okno przeglądarki z otwartą stroną Tinkercad. W głównej strefie znajduje się płytka stykowa.

Znajdź i wstaw na płytkę stykową czujnik temperatury.

RdWPD7CJxpNCy

Zdjęcie ekranu przedstawia okno przeglądarki z otwartą stroną Tinkercad. W głównej strefie znajduje się płytka stykowa, na której zamontowano moduł z termometru z napisem "TMP".

Znajdź i dodaj do płytki stykowej diodę LED.

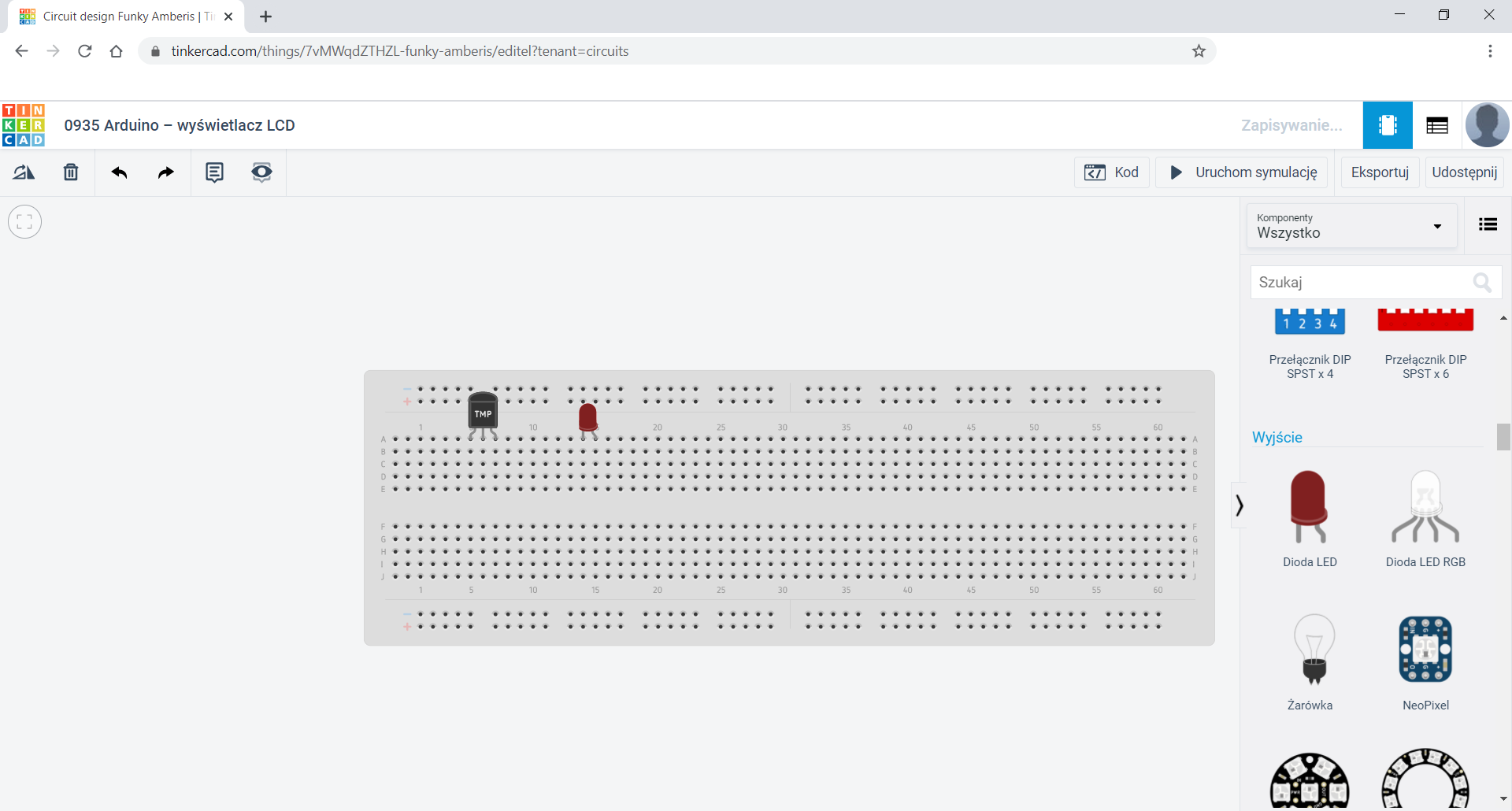

RtutPocdfpSpz

Zdjęcie ekranu przedstawia okno przeglądarki z otwartą stroną Tinkercad. W głównej strefie znajduje się płytka stykowa, na której zamontowano moduł z termometru z napisem "TMP". Obok niego zamontowano LED.

Jako że w dostępnych komponentach nie mamy dostępnego brzęczyka, skorzystamy z  przetwornika piezo.

R1DCTcuVb9Zpr

Zdjęcie ekranu przedstawia okno przeglądarki z otwartą stroną Tinkercad. W głównej strefie znajduje się płytka stykowa, na której zamontowano moduł z termometru z napisem "TMP". Obok niego zamontowano LED, dalej po prawej stronie w tym samym rzędzie zajmując znowu różne węzły przetwornik piezo..

Do naszej płytki dodajmy teraz wyświetlacz LCD 2x16.

RfWCLKz8MEM2e

Zdjęcie ekranu przedstawia okno przeglądarki z otwartą stroną Tinkercad. W głównej strefie znajduje się płytka stykowa, na której zamontowano moduł z termometru z napisem "TMP". Obok niego zamontowano LED, dalej po prawej stronie w tym samym rzędzie zajmując znowu różne węzły przetwornik piezo. Na dole płytki stykowej zamontowano ekran LCD.

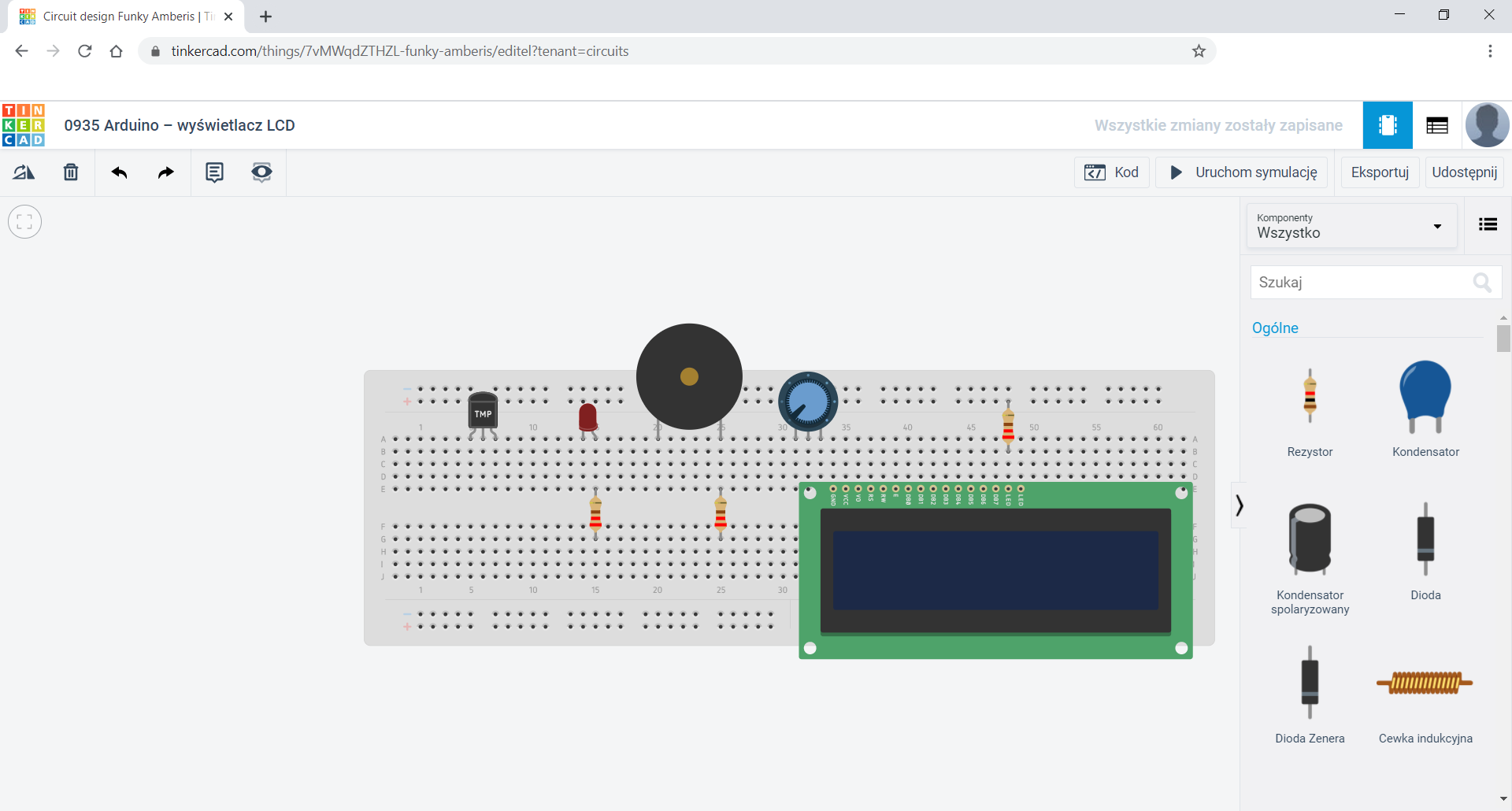

Dodajmy teraz potencjometr. Ustaw jego wartość na 10 kΩomega.

RamIMN9VDQtg0

Zdjęcie ekranu przedstawia okno przeglądarki z otwartą stroną Tinkercad. W głównej strefie znajduje się płytka stykowa, na której zamontowano moduł z termometru z napisem "TMP". Obok niego zamontowano LED, dalej po prawej stronie w tym samym rzędzie zajmując znowu różne węzły przetwornik piezo. Na dole płytki stykowej zamontowano ekran LCD. Nad ekranem, a po prawej stronie przetwornika zamontowane potencjometr, widoczny jest jego okno dialogowe, które ma 2 pola: "Nazwa" i "Opór" z wartościami 2 i 10.

Do naszej płytki stykowej dodajmy trzy rezystory o wartości 220 Ωomega. Jeden dodamy do anody diody LED, jeden do przetwornika piezo i jeden do anody diody w wyświetlaczu LCD.

RJ6DLkTZuGYx3

Zdjęcie ekranu przedstawia okno przeglądarki z otwartą stroną Tinkercad. W głównej strefie znajduje się płytka stykowa, na której zamontowano moduł z termometru z napisem "TMP". Obok niego zamontowano LED, dalej po prawej stronie w tym samym rzędzie zajmując znowu różne węzły przetwornik piezo. Na dole płytki stykowej zamontowano ekran LCD. Nad ekranem, a po prawej stronie przetwornika zamontowane potencjometr. Do anody LED, prawej nóżki przetwornika jak i do przedostatniego pinu ekranu zamontowano rezystory.

Dodaj teraz moduł Arduino Uno do okna symulacji.

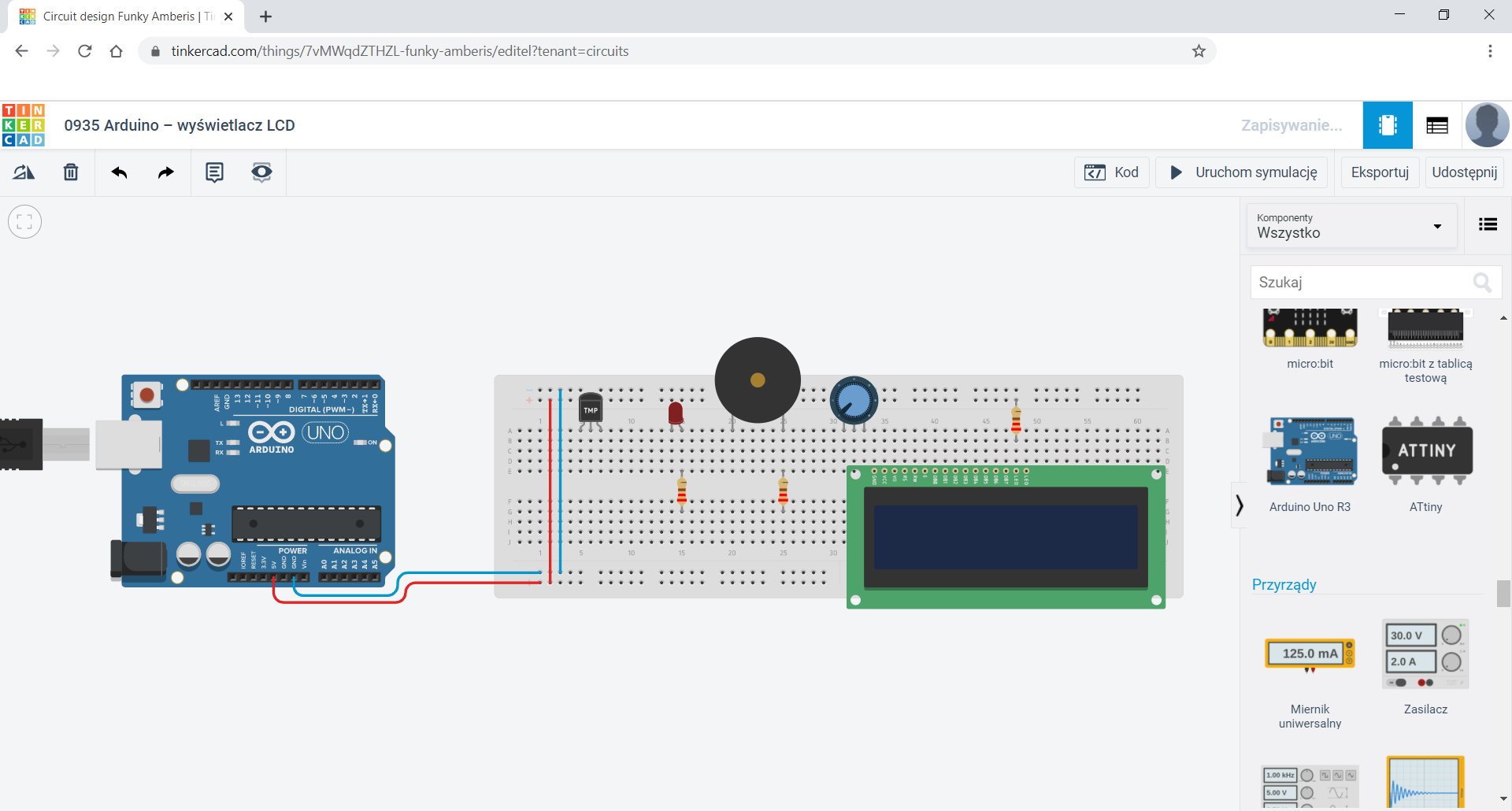

Rm8R17E1chIq9

Zdjęcie ekranu przedstawia okno przeglądarki z otwartą stroną Tinkercad. W głównej strefie znajduje się płytka stykowa, na której zamontowano moduł z termometru z napisem "TMP". Obok niego zamontowano LED, dalej po prawej stronie w tym samym rzędzie zajmując znowu różne węzły przetwornik piezo. Na dole płytki stykowej zamontowano ekran LCD. Nad ekranem, a po prawej stronie przetwornika zamontowane potencjometr. Do anody LED, prawej nóżki przetwornika jak i do przedostatniego pinu ekranu zamontowano rezystory. Po lewej stronie płytki stykowej położono arduino uno.

Zaczniemy od podpięcia szyny dodatniej i ujemnej z płytką Arduino Uno. Podepniemy ze sobą szyny górne i dolne.

RxHISVAzYQFPy

Zdjęcie ekranu przedstawia okno przeglądarki z otwartą stroną Tinkercad. W głównej strefie znajduje się płytka stykowa, na której zamontowano moduł z termometru z napisem "TMP". Obok niego zamontowano LED, dalej po prawej stronie w tym samym rzędzie zajmując znowu różne węzły przetwornik piezo. Na dole płytki stykowej zamontowano ekran LCD. Nad ekranem, a po prawej stronie przetwornika zamontowane potencjometr. Do anody LED, prawej nóżki przetwornika jak i do przedostatniego pinu ekranu zamontowano rezystory. Po lewej stronie płytki stykowej położono arduino uno, którego piny 5V oraz GND podłączone są do odpowiednio obu szyn dodatnich i ujemnych.

Do ujemnej szyny podepniemy: trzecią nóżkę czujnika temperatury, katodę diody LED, wolną nóżkę przetwornika piezo, pierwszy pin (GND) wyświetlacza LCD, piąty pin (RW) wyświetlacza LCD, szesnasty pin (katoda diody) wyświetlacza LCD oraz pierwszą nóżkę potencjometru.

R1YcFtrwtlyBu

Zdjęcie ekranu przedstawia okno przeglądarki z otwartą stroną Tinkercad. W głównej strefie znajduje się płytka stykowa, na której zamontowano moduł z termometru z napisem "TMP". Obok niego zamontowano LED, dalej po prawej stronie w tym samym rzędzie zajmując znowu różne węzły przetwornik piezo. Na dole płytki stykowej zamontowano ekran LCD. Nad ekranem, a po prawej stronie przetwornika zamontowane potencjometr. Do anody LED, prawej nóżki przetwornika jak i do przedostatniego pinu ekranu zamontowano rezystory. Po lewej stronie płytki stykowej położono arduino uno, którego piny 5V oraz GND podłączone są do odpowiednio obu szyn dodatnich i ujemnych. Moduł termometru podłączono prawą nóżką do uziemienia, tak jak katodę LED, lewą nóżkę przetwornika jak i prawą nóżkę potencjometru i 1 i ostatni pin ekranu.

Do dodatniej szyny podpinamy: pierwsza nóżkę czujnika temperatury, drugi pin (VCC) wyświetlacza LCD oraz trzecią nóżką potencjometru.

RadEehw4v95Df

Zdjęcie ekranu przedstawia okno przeglądarki z otwartą stroną Tinkercad. W głównej strefie znajduje się płytka stykowa, na której zamontowano moduł z termometru z napisem "TMP". Obok niego zamontowano LED, dalej po prawej stronie w tym samym rzędzie zajmując znowu różne węzły przetwornik piezo. Na dole płytki stykowej zamontowano ekran LCD. Nad ekranem, a po prawej stronie przetwornika zamontowane potencjometr. Do anody LED, prawej nóżki przetwornika jak i do przedostatniego pinu ekranu zamontowano rezystory. Po lewej stronie płytki stykowej położono arduino uno, którego piny 5V oraz GND podłączone są do odpowiednio obu szyn dodatnich i ujemnych. Moduł termometru podłączono prawą nóżką do uziemienia, tak jak katodę LED, lewą nóżkę przetwornika jak i prawą nóżkę potencjometru i 1 i ostatni pin ekranu. Lewą nóżkę termometru, 2 pin ekranu oraz prawą nóżkę potencjometru podłączono do dodatniej szyny płytki. Przed ostatni pin ekranu poprzez rezystor podłączono do dodatniej szyny.

Środkową nóżkę potencjometru łączymy z pinem V0 wyświetlacza LCD.

R17MCAlE1WNrH

Zdjęcie ekranu przedstawia okno przeglądarki z otwartą stroną Tinkercad. W głównej strefie znajduje się płytka stykowa, na której zamontowano moduł z termometru z napisem "TMP". Obok niego zamontowano LED, dalej po prawej stronie w tym samym rzędzie zajmując znowu różne węzły przetwornik piezo. Na dole płytki stykowej zamontowano ekran LCD. Nad ekranem, a po prawej stronie przetwornika zamontowane potencjometr. Do anody LED, prawej nóżki przetwornika jak i do przedostatniego pinu ekranu zamontowano rezystory. Po lewej stronie płytki stykowej położono arduino uno, którego piny 5V oraz GND podłączone są do odpowiednio obu szyn dodatnich i ujemnych. Moduł termometru podłączono prawą nóżką do uziemienia, tak jak katodę LED, lewą nóżkę przetwornika jak i prawą nóżkę potencjometru i 1 i ostatni pin ekranu. Lewą nóżkę termometru, 2 pin ekranu oraz prawą nóżkę potencjometru podłączono do dodatniej szyny płytki. Przed ostatni pin ekranu poprzez rezystor podłączono do dodatniej szyny. Środkową nóżkę potencjometru podpięto do pinu V0 ekranu.

Środkową nóżkę czujnika temperatury łączymy z pinem A0 Arduino Uno.

RWM6xu7n4kmt2

Zdjęcie ekranu przedstawia okno przeglądarki z otwartą stroną Tinkercad. W głównej strefie znajduje się płytka stykowa, na której zamontowano moduł z termometru z napisem "TMP". Obok niego zamontowano LED, dalej po prawej stronie w tym samym rzędzie zajmując znowu różne węzły przetwornik piezo. Na dole płytki stykowej zamontowano ekran LCD. Nad ekranem, a po prawej stronie przetwornika zamontowane potencjometr. Do anody LED, prawej nóżki przetwornika jak i do przedostatniego pinu ekranu zamontowano rezystory. Po lewej stronie płytki stykowej położono arduino uno, którego piny 5V oraz GND podłączone są do odpowiednio obu szyn dodatnich i ujemnych. Moduł termometru podłączono prawą nóżką do uziemienia, tak jak katodę LED, lewą nóżkę przetwornika jak i prawą nóżkę potencjometru i 1 i ostatni pin ekranu. Lewą nóżkę termometru, 2 pin ekranu oraz prawą nóżkę potencjometru podłączono do dodatniej szyny płytki. Przed ostatni pin ekranu poprzez rezystor podłączono do dodatniej szyny. Środkową nóżkę potencjometru podpięto do pinu V0 ekranu, środkową nóżkę termometru podłączono do pinu A0 arduino.

Wolną nóżkę rezystora wpiętego z przetwornik piezo podpinamy do pinu D6 Arduino.

RC7FFypd05uJt

Zdjęcie ekranu przedstawia okno przeglądarki z otwartą stroną Tinkercad. W głównej strefie znajduje się płytka stykowa, na której zamontowano moduł z termometru z napisem "TMP". Obok niego zamontowano LED, dalej po prawej stronie w tym samym rzędzie zajmując znowu różne węzły przetwornik piezo. Na dole płytki stykowej zamontowano ekran LCD. Nad ekranem, a po prawej stronie przetwornika zamontowane potencjometr. Do anody LED, prawej nóżki przetwornika jak i do przedostatniego pinu ekranu zamontowano rezystory. Po lewej stronie płytki stykowej położono arduino uno, którego piny 5V oraz GND podłączone są do odpowiednio obu szyn dodatnich i ujemnych. Moduł termometru podłączono prawą nóżką do uziemienia, tak jak katodę LED, lewą nóżkę przetwornika jak i prawą nóżkę potencjometru i 1 i ostatni pin ekranu. Lewą nóżkę termometru, 2 pin ekranu oraz prawą nóżkę potencjometru podłączono do dodatniej szyny płytki. Przed ostatni pin ekranu poprzez rezystor podłączono do dodatniej szyny. Środkową nóżkę potencjometru podpięto do pinu V0 ekranu, środkową nóżkę termometru podłączono do pinu A0 arduino. Z rezystora obok przetwornika poprowadzono kabel do pinu D6 arduino.

Wolną nóżkę rezystora wpiętego w anodę diody LED podpinamy pod pin D7 Arduino.

R1dNdTOWn1bCM

Zdjęcie ekranu przedstawia okno przeglądarki z otwartą stroną Tinkercad. W głównej strefie znajduje się płytka stykowa, na której zamontowano moduł z termometru z napisem "TMP". Obok niego zamontowano LED, dalej po prawej stronie w tym samym rzędzie zajmując znowu różne węzły przetwornik piezo. Na dole płytki stykowej zamontowano ekran LCD. Nad ekranem, a po prawej stronie przetwornika zamontowane potencjometr. Do anody LED, prawej nóżki przetwornika jak i do przedostatniego pinu ekranu zamontowano rezystory. Po lewej stronie płytki stykowej położono arduino uno, którego piny 5V oraz GND podłączone są do odpowiednio obu szyn dodatnich i ujemnych. Moduł termometru podłączono prawą nóżką do uziemienia, tak jak katodę LED, lewą nóżkę przetwornika jak i prawą nóżkę potencjometru i 1 i ostatni pin ekranu. Lewą nóżkę termometru, 2 pin ekranu oraz prawą nóżkę potencjometru podłączono do dodatniej szyny płytki. Przed ostatni pin ekranu poprzez rezystor podłączono do dodatniej szyny. Środkową nóżkę potencjometru podpięto do pinu V0 ekranu, środkową nóżkę termometru podłączono do pinu A0 arduino. Z rezystora obok przetwornika poprowadzono kabel do pinu D6 arduino, do pinu D7 arduino podpięto rezystor obok diody.

Teraz przejdziemy do połączenia Arduino z wyświetlaczem LCD. Podpinamy odpowiednio:

• pin RS wyświetlacza z pinem D12 Arduino,

• pin E wyświetlacza z pinem D11 Arduino,

• pin DB4 wyświetlacza z pinem D5 Arduino,

• pin DB5 wyświetlacza z pinem D4 Arduino,

• pin DB6 wyświetlacza z pinem D3 Arduino,

• pin DB7 wyświetlacza z pinem D2 Arduino.

RoXtjkI4eKDZr

Zdjęcie ekranu przedstawia okno przeglądarki z otwartą stroną Tinkercad. W głównej strefie znajduje się płytka stykowa, na której zamontowano moduł z termometru z napisem "TMP". Obok niego zamontowano LED, dalej po prawej stronie w tym samym rzędzie zajmując znowu różne węzły przetwornik piezo. Na dole płytki stykowej zamontowano ekran LCD. Nad ekranem, a po prawej stronie przetwornika zamontowane potencjometr. Do anody LED, prawej nóżki przetwornika jak i do przedostatniego pinu ekranu zamontowano rezystory. Po lewej stronie płytki stykowej położono arduino uno, którego piny 5V oraz GND podłączone są do odpowiednio obu szyn dodatnich i ujemnych. Moduł termometru podłączono prawą nóżką do uziemienia, tak jak katodę LED, lewą nóżkę przetwornika jak i prawą nóżkę potencjometru i 1 i ostatni pin ekranu. Lewą nóżkę termometru, 2 pin ekranu oraz prawą nóżkę potencjometru podłączono do dodatniej szyny płytki. Przed ostatni pin ekranu poprzez rezystor podłączono do dodatniej szyny. Środkową nóżkę potencjometru podpięto do pinu V0 ekranu, środkową nóżkę termometru podłączono do pinu A0 arduino. Z rezystora obok przetwornika poprowadzono kabel do pinu D6 arduino, do pinu D7 arduino podpięto rezystor obok diody. Piny arduino podłączone do pinów ekranu: D12 do RS, D11 do E, D5 do DB4, D4 do DB5, D3 do DB6 oraz D2 do DB7.

Przejdźmy teraz do pisania kodu. W tym celu klikamy na przycisk Kod, z listy rozwijanej wybieramy Tekst, potwierdzamy chęć zmiany widoku i czyścimy zawartość.

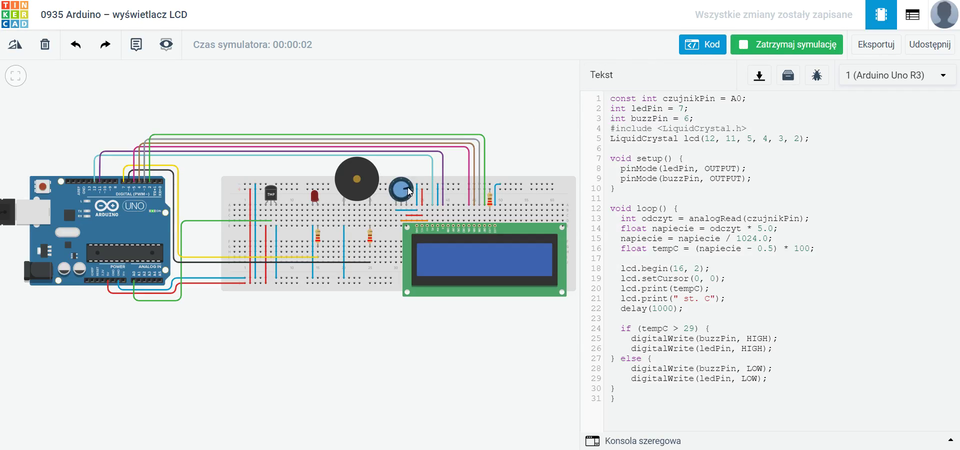

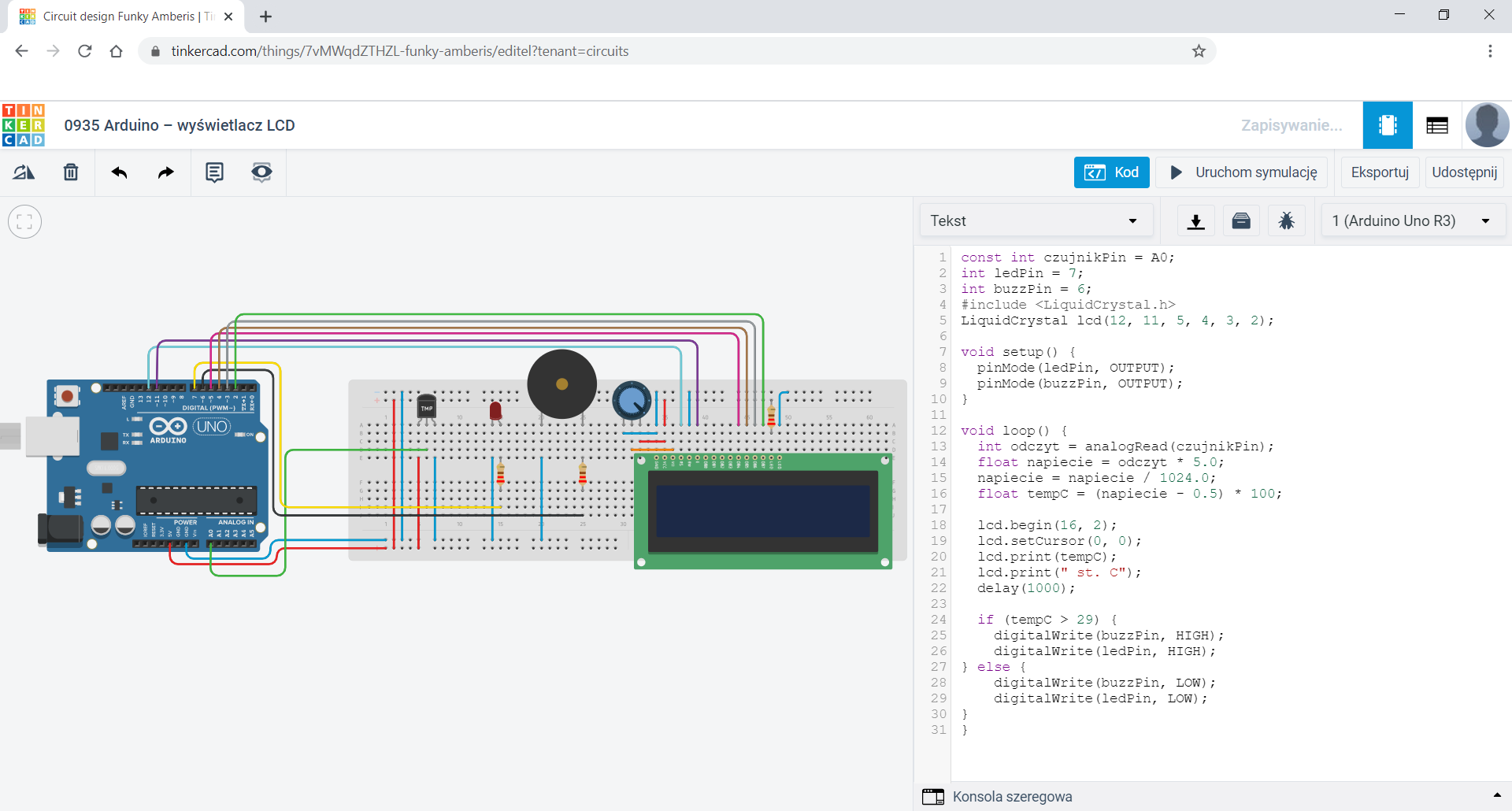

Przepisz kod układu z wyświetlaczem LCD 2x16.

ROsz3RZcxuB6D

Zdjęcie ekranu przedstawia okno przeglądarki z otwartą stroną Tinkercad. W głównej strefie znajduje się płytka stykowa, na której zamontowano moduł z termometru z napisem "TMP". Obok niego zamontowano LED, dalej po prawej stronie w tym samym rzędzie zajmując znowu różne węzły przetwornik piezo. Na dole płytki stykowej zamontowano ekran LCD. Nad ekranem, a po prawej stronie przetwornika zamontowane potencjometr. Do anody LED, prawej nóżki przetwornika jak i do przedostatniego pinu ekranu zamontowano rezystory. Po lewej stronie płytki stykowej położono arduino uno, którego piny 5V oraz GND podłączone są do odpowiednio obu szyn dodatnich i ujemnych. Moduł termometru podłączono prawą nóżką do uziemienia, tak jak katodę LED, lewą nóżkę przetwornika jak i prawą nóżkę potencjometru i 1 i ostatni pin ekranu. Lewą nóżkę termometru, 2 pin ekranu oraz prawą nóżkę potencjometru podłączono do dodatniej szyny płytki. Przed ostatni pin ekranu poprzez rezystor podłączono do dodatniej szyny. Środkową nóżkę potencjometru podpięto do pinu V0 ekranu, środkową nóżkę termometru podłączono do pinu A0 arduino. Z rezystora obok przetwornika poprowadzono kabel do pinu D6 arduino, do pinu D7 arduino podpięto rezystor obok diody. Piny arduino podłączone do pinów ekranu: D12 do RS, D11 do E, D5 do DB4, D4 do DB5, D3 do DB6 oraz D2 do DB7. Na ekranie otwarto kod: const int czujnikPin = A0; int ledPin = 7; int buzzPin = 6; #include <LiquidCrystal.h> LiquidCrystal lcd(12, 11, 5, 4, 3, 2); void setup(){ pinMode(ledPin, OUTPUT); pinMode(buzzPin, OUTPUT); } void loop(){ int odczyt = analogRead(czujnikPin); float napiecie = odczyt * 5.0; napiecie = napiecie / 1024.0; float tempC = (napiecie - 0.5) * 100; lcd.begin(16, 2); lcd.setCursor(0, 0); lcd.print(tempC); lcd.print(" st. C"); delay(1000); if (tempC > 29){ digitalWrite(buzzPin, HIGH); digitalWrite(ledPin, HIGH); } else { digitalWrite(buzzPin, LOW); digitalWrite(ledPin, LOW); } }

Uruchom symulację. Jeśli na wyświetlaczu nic się nie pokazuje, musisz ustawić kontrast potencjometrem. Kliknij na niego lewym przyciskiem myszy i przekręć pokrętło aż na wyświetlaczu pojawią się dane.

Film z ustawienia kontrastu.

RgYSDHq7jjG9b

Film nawiązujący do treści materiału dotyczącej wyświetlacza LCD, w którym podczas symulacji zostaje uregulowany kontrast.

Film nawiązujący do treści materiału dotyczącej wyświetlacza LCD, w którym podczas symulacji zostaje uregulowany kontrast.

Film dostępny pod adresem /preview/resource/RgYSDHq7jjG9b

Film nawiązujący do treści materiału dotyczącej wyświetlacza LCD, w którym podczas symulacji zostaje uregulowany kontrast.

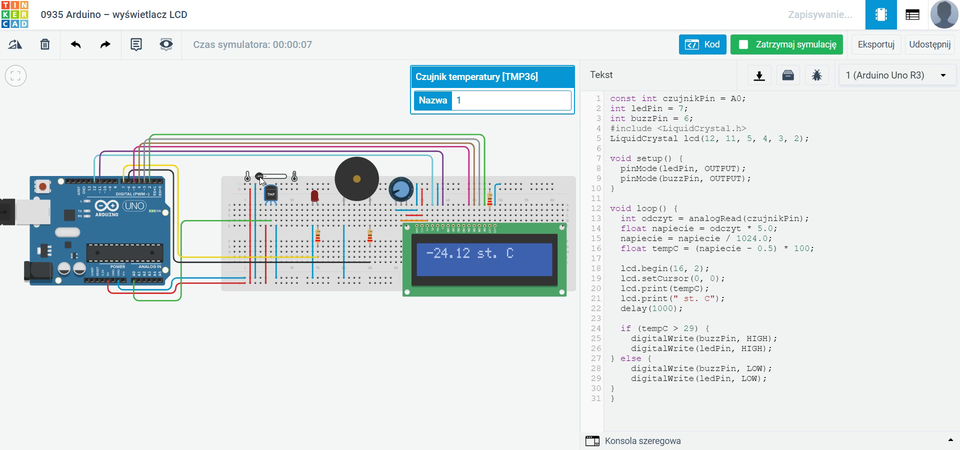

Sprawdźmy teraz jak działa nasz termometr z wyświetlaczem LCD.

Film z działania programu.

R1LQ5FeWH4UtS

Film nawiązujący do treści materiału dotyczącej wyświetlacza LCD, w którym to podczas symulacji sprawdzano działanie skonstruowanego czujnika temperatury oraz wyświetlacza.

Film nawiązujący do treści materiału dotyczącej wyświetlacza LCD, w którym to podczas symulacji sprawdzano działanie skonstruowanego czujnika temperatury oraz wyświetlacza.

Film dostępny pod adresem /preview/resource/R1LQ5FeWH4UtS

Film nawiązujący do treści materiału dotyczącej wyświetlacza LCD, w którym to podczas symulacji sprawdzano działanie skonstruowanego czujnika temperatury oraz wyświetlacza.
