Pierwsza plansza zatytułowana „Dokumentacja konstrukcyjna” ukazuje trzy rodzaje rysunku dokumentacji konstrukcyjnej: rysunek złożeniowy, rysunek wykonawczy i rysunek montażowy. Przy każdym z wymienionych rysunków znajduje się opis oraz cyfrowy znacznik z cyfrą w środku. Po kliknięciu znacznika wyświetla się ramka z grafiką ukazującą przykładowy rysunek oraz paskiem odtwarzania umożliwiającym odsłuchanie treści nagłówka.
1. Rysunek złożeniowy – może dotyczyć całego wyrobu, maszyny, urządzenia lub jednego z zespołów należących do wyrobu (rysunek zespołu) lub jednego z podzespołów (rysunek podzespołu).
Grafika przedstawia uchwyt frezarski w trzech rzutach. Obok rysunku znajduje się tabela z pustymi polami. W przedostatnim wersie tabeli widnieją nagłówki: nazwa części, ilość, materiał, wymiary, uwagi.
2. Rysunek wykonawczy – jest rysunkiem części lub elementu, na podstawie którego ma być ona wykonana. Może to być rysunek półwyrobu lub też rysunek części gotowej.
Rysunek w trzech rzutach z wymiarami.
3. Rysunek montażowy – rysunek zawierający wszystkie dane do montażu zespołu lub wyrobu.
Grafika przedstawia rysunek montażowy naprężacza pasa.

Druga plansza zatytułowana „Dokumentacja technologiczna część pierwsza” przedstawia informacje związane z dwiema normami – normą materiałową i normą czasową. Przy hasłach z nazwami norm znajdują się cyfrowe znaczniki. Po kliknięciu znacznika wyświetla się ramka z tekstem oraz paskiem odtwarzania audio. Nagrania są tożsame z opisami.
1. Norma materiałowa Tekst Zestawienie użycia wszystkich materiałów, które potrzebne są do wykonania mebla. Podstawą są wymiary netto elementów umieszczone w tabliczce na rysunku złożeniowym w powiązaniu z normą przedmiotową (np. jakość zużytej do wytworzenia mebla tarcicy ma wpływ na wydajność, a to z kolei na zużycie ogółem). Norma materiałowa jest podstawą do sporządzania kalkulacji.
2. Norma czasowa Tekst Normą pracy nie są objęte przerwy nieuzasadnione, zależne od robotnika, spowodowane przyczynami organizacyjno-technicznymi, za które pracownik otrzymuje wynagrodzenie, płacone za godzinę, jak np. brak prądu elektrycznego, awaria urządzenia, brak materiału.

Trzecia plansza zatytułowana „Dokumentacja technologiczna część druga” przedstawia informacje na temat procesu technologicznego oraz karty technologicznej. Przy każdym haśle znajduje się cyfrowy znacznik. Po kliknięciu znacznika wyświetla się ramka z tekstem lub grafiką oraz paskiem odtwarzania audio. Nagrania są tożsame z opisami.
1. Proces technologiczny.
2. Karta technologiczna. Grafika przedstawia przykładową kartę technologiczną, która ma postać tabeli do wypełnienia. Nagłówki karty technologicznej: wyrób, gatunek, stan materiałowy, indeks materiałowy, numer operacji, Wydział lub stanowisko, nazwa części, postać, wymiary materiału, opis operacji, symbol, numer rysunku, numer pozycji, sztuk na wyrób, netto kilogramów na sztukę, oprzyrządowanie, numer zlecenia, sztuk na zlecenie, materiał kilogram na zlecenia, te pe zet, te jot, te.

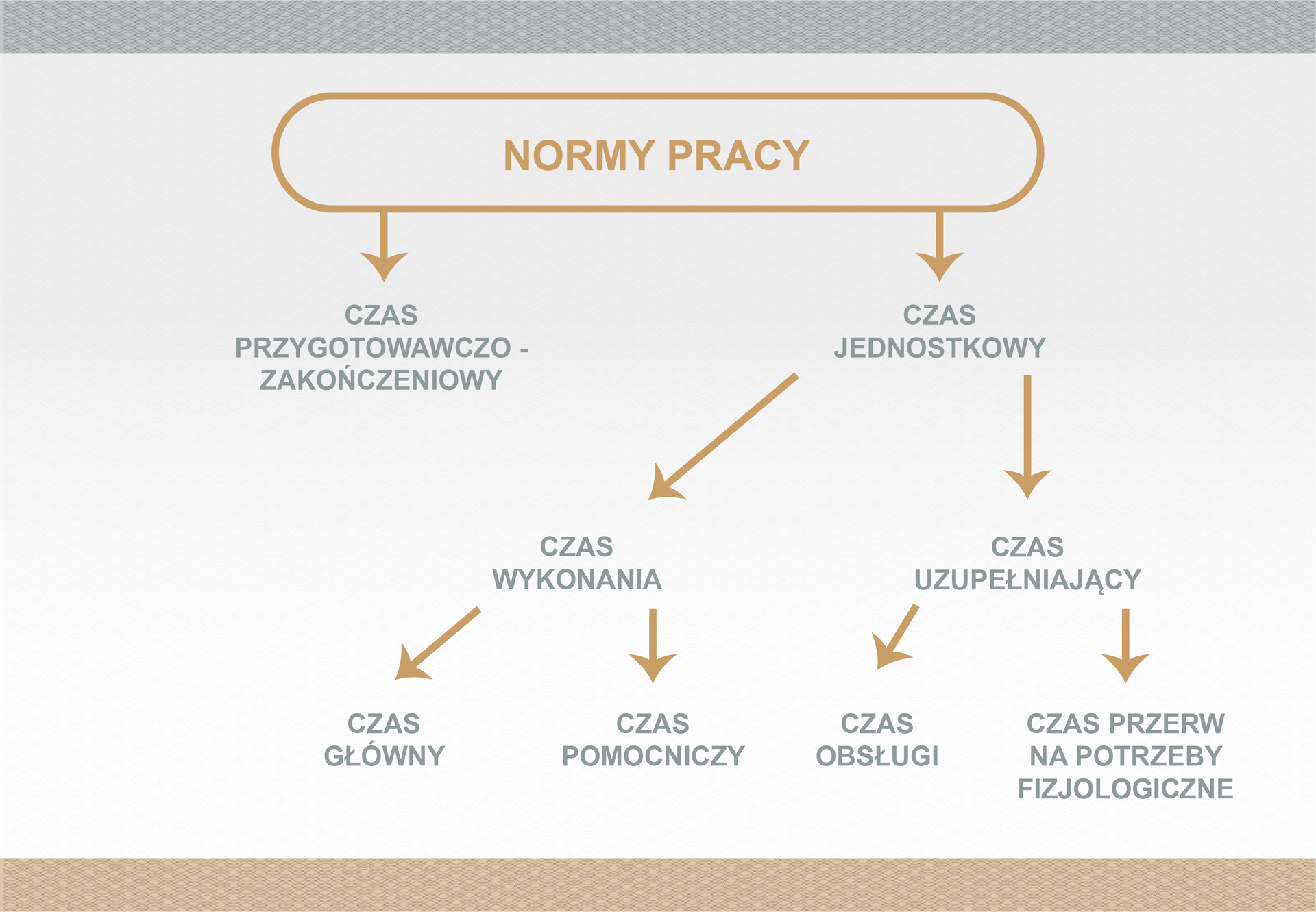

Piąta plansza zatytułowana „Dokumentacja techniczna produkowanego wyrobu” składa się z dwóch punktów: dokumentacji konstrukcyjnej i dokumentacji technologicznej. Przy każdym haśle znajduje się cyfrowy znacznik. Po kliknięciu znacznika wyświetla się ramka z tekstem lub grafiką oraz paskiem odtwarzania audio. Nagrania są tożsame z opisami.
Dokumentacja techniczna produkowanego wyrobu – zbiór wszystkich dokumentów niezbędnych do wykonania wyrobu.
1. Dokumentacja konstrukcyjna zawiera: Tekst dokumentację rysunkową: rysunki złożeniowe, rysunki wykonawcze, rysunki montażowe, dokumentację techniczno-ruchową Pierwsza grafika przedstawia rysunek złożeniowy uchwytu frezarskiego. Druga grafika ukazuje rysunki wykonawcze. Trzecia grafika przedstawia rysunki montażowe naprężacza pasa.
