Spis treści

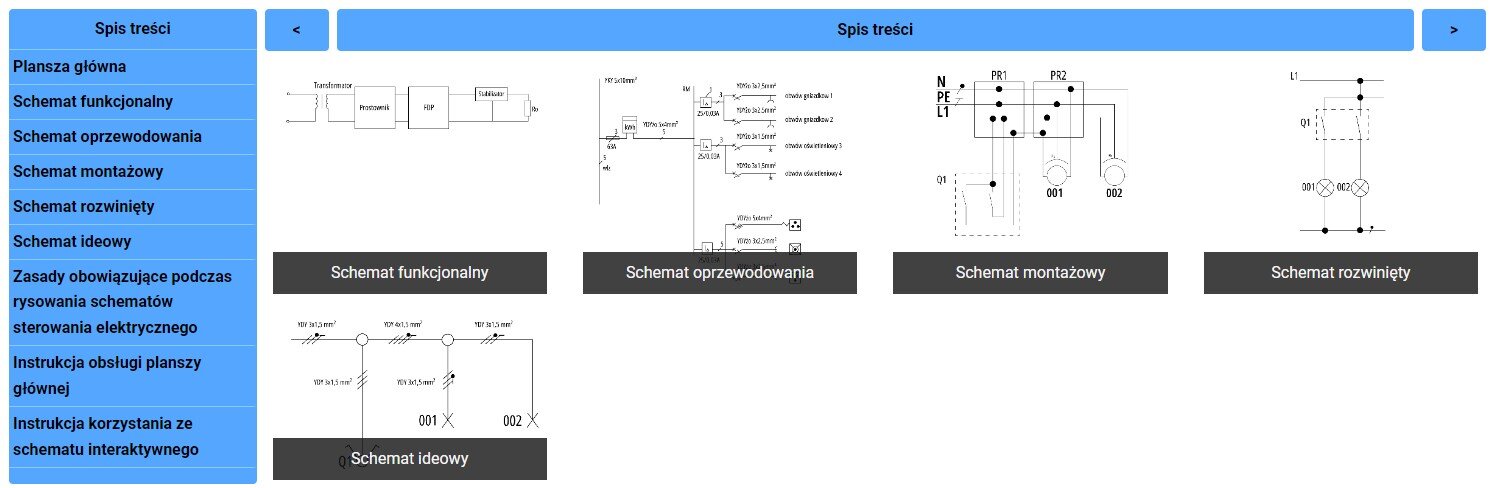

Plansza zawiera miniatury pięciu schematów ułożone obok siebie w dwóch rzędach. Pierwszy rząd od prawej: schemat funkcjonalny, schemat oprzewodowania, schemat montażowy, schemat rozwinięty. Drugi rząd: schemat ideowy.

Plansza główna

Grafika przedstawia mapę myśli. W centrum mapy znajduje się napis: Rodzaje schematów. Od centrum mapy odchodzi pięć chmurek. Pierwsza: funkcjonalny. Od niej odchodzą dwie chmurki. Pierwsza przedstawia opis schematu funkcjonalnego, druga grafikę ilustrującą schemat. Druga linia prowadzi do chmurki: oprzewodowania. Od niej odchodzą dwie chmurki. Pierwsza przedstawia opis schematu oprzewodowań, druga grafikę ilustrującą schemat. Trzecia linia prowadzi do chmurki: montażowy. Od niej odchodzą dwie chmurki. Pierwsza przedstawia opis schematu montażowego, druga grafikę ilustrującą schemat. Czwarta linia prowadzi do chmurki: rozwinięty. Od niej odchodzą dwie chmurki. Pierwsza przedstawia opis schematu rozwiniętego, druga grafikę ilustrującą schemat. Piąta linia prowadzi do chmurki opisanej jako ideowy. Od niej odchodzą dwie chmurki. Pierwsza przedstawia opis schematu ideowego, druga grafikę ilustrującą schemat.

Schemat funkcjonalny

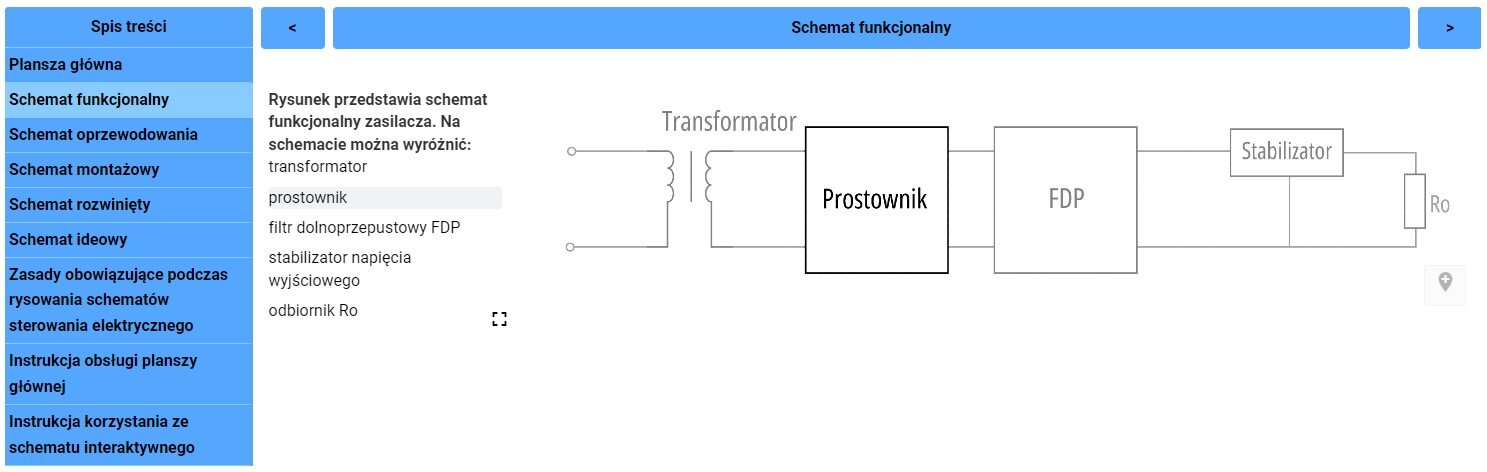

Na górze planszy znajduje się pasek z nagraniem audio o następującej treści: Rysunek przedstawia schemat funkcjonalny zasilacza. Na schemacie można wyróżnić: transformator, prostownik, filtr dolnoprzepustowy FDP, stabilizator napięcia wyjściowego, odbiornik Ro.

Niżej grafika. Grafika przedstawia schemat funkcjonalny zasilacza. Na schemacie można wyróżnić: transformator, prostownik, filtr dolnoprzepustowy FDP, stabilizator napięcia wyjściowego oraz odbiornik Ro. Według schematu prąd przechodzi przez transformator do prostownika (pierwszy kwadrat schematu), następnie do filtra dolnoprzepustowego (kolejny kwadrat), aż do odbiornika (prostokąt na końcu schematu). Między filtrem a odbiornikiem umieszczony jest stabilizator, jego umiejscowienie zaznaczone jest prostokątem.

Schemat oprzewodowania

Na górze planszy znajduje się pasek z nagraniem audio o następującej treści: Rysunek przedstawia schemat oprzewodowania instalacji domowej.

Poniżej znajduje się grafika. Grafika przedstawia schemat oprzewodowania instalacji domowej. Przewody oznaczone są na schemacie liniami. Schemat zaczyna się od pionowej prostej, od której biegnie linia‑przewód przechodząca przez mały prostokąt, którym oznaczony jest potencjometr, na dole napis: 63A. Linia skręca do góry do prostokąta symbolizującego licznik energii czynnej, w który wpisane jest: kWh. Dalej linia biegnie od licznika energii czynnej do kolejnej linii pionowej. Od linii pionowej odchodzą trzy poziome linie. Pierwsza przechodzi przez wyłącznik różnicowoprądowy oznaczony kwadratem, po czym rozdziela się na dwie linie. Obydwie linie prowadzą do obwodów gniazdowych oznaczonych numerami 1 i 2. Druga linia pozioma przechodzi przez wyłącznik różnicowoprądowy oznaczony kwadratem, po czym rozdziela się na dwie linie. Obydwie linie prowadzą do obwodów oświetleniowych oznaczonych numerami 3 i 4. Trzecia linia pozioma przechodzi przez wyłącznik różnicowoprądowy oznaczony kwadratem, po czym rozdziela się na trzy linie. Pierwsza prowadzi do kwadratu (kuchenka elektryczna), w którego środek wpisane są trzy czarne punkty. Druga do kwadratu z symbolem oznaczającym zmywarkę. Trzecia do pola z symbolem oznaczającym suszarkę.

Schemat montażowy

Na górze planszy znajduje się pasek z nagraniem audio o następującej treści: Rysunek przedstawia sterowanie dwoma oprawami oświetleniowymi E3 i E4 za pomocą łącznika świecznikowego.

Widoczna jest grafika. Przedstawia schemat montażowy sterowania dwoma oprawami oświetleniowymi za pomocą łącznika świecznikowego. Pod grafiką znajdują się objaśnienia poszczególnych elementów schematu. Każdy tekst objaśnień posiada ścieżkę dźwiękową . Schemat wyrysowano za pomocą kwadratów przedstawiających puszki podtynkowe rozgałęźne, linii symbolizujących przewody oraz dwóch kół z liniami tworzącymi wewnątrz rysunek krzyża. Koła, są to symbole opraw oświetleniowych. Posiadają symbol E3 i E4. W centrum schematu znajdują się dwie puszki podtynkowe przedstawione za pomocą kwadratów i opisane jako E1 i E2. Po ich prawej stronie znajdują się trzy poziome linie przedstawiające przewody. Pierwszy, to przewód neutralny, opisany symbolem N, drugi ochronny PE, a trzeci, fazowy opisany symbolem  L1.  Obydwie puszki mają podłączanie przewodu N i PE, którymi podłączone są również obie oprawy oświetleniowe. Następnie do jednej puszki podłączony jest przewód fazowy, zasilający oprawę oświetleniową a do drugiej podłączony jest łącznik świecznikowy, sterujący. Łącznik świecznikowy znajduje się w dolnej części schematu i oznaczony symbolem S1.

Schemat rozwinięty

Na górze planszy znajduje się pasek z nagraniem audio o następującej treści: Rysunek przedstawia schemat rozwinięty .

Widoczny jest rysunek, który przedstawia schemat rozwinięty układu elektrycznego. Pod rysunkiem znajdują się objaśnienia poszczególnych elementów schematu. Każdy tekst objaśnień posiada ścieżkę dźwiękową. W rysunku schematu wykorzystano tu liczne symbole graficzne, linie i opisy tekstowe. Za przykład istniejącego miejsca zasilania posłużyło zasilanie ze stacji transformatorowej R‑167. Zasilanie prowadzone jest kablem miedzianym, przewodem jednożyłowym, o izolacji z tworzywa sztucznego o symbolu K1 YKY 5x4 milimetra kwadratowego. Na schemacie widoczne są trzy główne elementy przedstawione jako prostokąty. Przez wszystkie przechodzą przewody N neutralny oraz PE ochronny. Pierwszy element układu elektrycznego to szafka zasilania awaryjnego SZA219,  wewnątrz której znajduje się rozdzielnica i przełącznik sieć - agregat. Drugi to sterownik sygnalizacji świetlnej i trzeci – istniejące elementy aktywne sygnalizacji ulicznej dotyczącej systemu ITS Szafa ITS 1219. W szafce zasilania znajduje się tablica pomiarowa TL 219 o mocy 5 kilowatów. Z szafy wyprowadzony jest przewód fazowy L, na którym znajdują się cztery włączniki nadprogowe, a pod nimi łączniki krzywkowe. Pierwszy włącznik to F1 CL56 B20A, drugi to F2 CL56 B20A trzeci F3 CL5610A i czwarty F4 CL56 B10A. Pod dwoma ostatnimi włącznikami znajdują się łączniki krzywkowe łączące kable zasilające, które docierają do położnych poniżej tablic DIP 11602 oraz DIP 11601. Pod tablicami znajdują się dwa uziemienia chroniące przed porażeniem. Przedstawione są za pomocą symbolu linii prostej zakończonej trójkątem z liniami przerywanymi wewnątrz. Pozostałe dwa łączniki umieszczone pod włącznikami F1 i F1 prowadzą przewody fazowe. Jeden dociera do przełącznika sieci, a drugi do  szafy ITS. W szafce zasilania awaryjnego w części dolnej na schemacie, znajdują się dwa przewody. Jeden N neutralny, drugi PE ochronny. Biegną one równolegle do siebie i docierają do przełącznika. W przełączniku widoczne jest także gniazdo do podłączania wtyczek oraz przewody L1, N i PE. Znajdujący się w przełączniku przewód L1 prowadzi dalej do sterownika. W sterowniku widoczne są również przewody neutralny i ochronny. Ostatnim elementem jest Szafka ITS, znajdują się tutaj dwa przewody fazowe. Jeden opisany jako elementy detekcji do sterowania sygnalizacji świetlnej i drugi opisany jest jako elementy systemu ITS. Pod nimi widoczne są przewód neutralny i ochronny. Ten ostatni posiada uziemienie R większe niż 5 omega.

Schemat ideowy

Na górze planszy znajduje się pasek z nagraniem audio o następującej treści:  Rysunek przedstawia schemat montażowy sterowania dwoma oprawami oświetleniowymi zero zero jeden i zero zero dwa za pomocą łącznika świecznikowego.

Grafika przedstawia schemat ideowy sterowania dwiema oprawami oświetleniowymi E1 i E2 za pomocą łącznika świecznikowego oznaczonego symbolem S1. Schemat przedstawia długą prostą symbolizującą przewody. Linia ma wyznaczone trzy punkty z których symbolizujące ją przewody kierują się pionowo w dół do oprawy pierwsze j i drugiej oraz do łącznika. Oprawy zaznaczono na rysunku jako dwie przecinające się linie tworzące krzyż. Świecznik oznaczono jako okrąg z dwoma liniami prostymi łamanymi na obrębie.  Każdy z trzech przewodów również przedstawiony jest za pomocą symbolu i tak: przewód neutralny to linia prosta pochyła zakończona czarnym okrągłym punktem. Przewód ochronny to linia prosta pochyła zakończona linią prostopadłą a przewód fazowy to linia prosta pochyła. Kable są trzy i cztery przewodowe. Wszystkie posiadają przekrój jeden i pół milimetra kwadratowego.

Zasady obowiązujące podczas rysowania schematów sterowania elektrycznego

Na górze planszy znajduje się pasek z nagraniem audio tożsamy z następującą treścią: Podczas rysowania schematów sterowania elektrycznego obowiązują przedstawione niżej zasady; 1. Obwód sterowania i obwód prądowy rysuje się oddzielnie. 2. Obwody na schemacie są przedstawione w stanie beznapięciowym. 3. Symbole elementów muszą być zgodne z PNE Polską Normą Elektryczną o znaczeniu PN HD 60364 1 2010. 4. Gałęzie obwodu sterowania rysuje się prostopadle między przewodami zasilającymi i kolejno numeruje. 5. Symbole elementów umieszcza się prostopadle do przewodów zasilających. 6. Połączenia pomiędzy gałęziami prowadzi się poziomo. 7. Wszystkie części (cewki, styki) należące do tego samego elementu muszą mieć identyczną nazwę, np. K1. 8. Nazwy elementów elektrycznych są umieszczanie z lewej strony elementu. 9. Numery, np. styków, cewek, umieszcza się z prawej strony elementów. 10. Pod cewkami styczników i przekaźników rysuje się przynależne do danego elementu styki.

Poniżej napis: Podczas rysowania schematów sterowania elektrycznego obowiązują przedstawione niżej zasady: poniżej przedstawione są zasady z oprawą graficzną – linią ciągnącą się zygzakiem przez wszystkie punkty, z umieszonymi na niej kolorowymi punktorami. Przy każdym punktorze umieszczona jest jedna zasada.

Dom parterowy

Widoczny jest rysunek projektu domu. Jest to plan lokalizacji gniazd, oświetlenia i innych elementów instalacji elektrycznej w rzucie parteru. Pod rysunkiem znajduje się pieczątka z danymi autora projektu oraz adres pracowni, która go opracowała. Na rzucie widoczne są pomieszczenia mieszkalne, salon z jadalnią,  trzy pokoje, hol, dwie łazienki i kuchnia oraz pomieszczenie gospodarcze, sień i garaż. Obok rysunku rzutu znajdują się objaśnienia symboli zastosowanych na mapce. Są to: tablica elektryczna znajdująca się w pomieszczeniu gospodarczym, gniazda wtykowe podwójne z bolcem znajdujące się w pomieszczeniach mieszkalnych. Gniazda wtykowe z bolcem z klapką, zastosowane są w pomieszczeniach gospodarczych i w kuchni oraz łazienkach. Wypust elektryczny trójfazowy widoczny jest w kuchni, a aparat domofon znajduje się w sieni. Aparat dzwonek widoczny jest przy wejściu. Punkt oświetleniowy nastropowy zainstalowany jest w każdym z pomieszczeń, punkt oświetleniowy naścienny (kinkiet) znajduje się w sieni oraz na ścianie zewnętrznej przy wejściu na taras. Łącznik oświetleniowy 1 bieg, łącznik oświetleniowy 2 bieg znajdują się przy drzwiach każdego z pomieszczeń oraz w holu, łącznik oświetleniowy schodowy znajduje się w sieni. Wokół ramki pola rysunku znajduje się linia przerywana.

Dom podpiwniczony

Widoczny jest rysunek techniczny budowlany. Przedstawia projekt rzutu budynku mieszkalnego. Na pierwszym znajdują się pomieszczenia parteru, a na drugim piwnicy. Po prawej stronie pod mapką umieszczone są informacje o danych projektu i  jego autora. W rzucie parteru znajduje się salon z aneksem kuchennym o powierzchni trzydziestu dziewięciu metrów kwadratowych, łazienka 3 metry, sypialnia 7 metrów i gabinet czternaście metrów kwadratowych. W rzucie piwnicy zaprojektowano suszarnię o powierzchni dziewięciu metrów kwadratowych. Sąsiadującą z nią siłownię o powierzchni dwudziestu dwóch metrów kwadratowych oraz spiżarnię o powierzchni dwudziestu dwóch metrów kwadratowych. Po prawej stronie znajduje się garaż o powierzchni dwudziestu jeden metrów kwadratowych. Wokół ramki pola rysunku znajdują się ułożone prostopadle do siebie linie ciągłe. Są to linie wskazujące i linie odwołania.

Biuro

Widoczne są dwa rysunki rzutowe. Przedstawiają projekt pomieszczeń na dwóch poziomach, zerowym i piętrze. Obok rysunków umieszczono tabele z wykazami poszczególnych pomieszczeń i ich powierzchni, podanych w metrach kwadratowych. Pod tabelą znajdują się informacje z danymi autora projektu. Wokół ramki pola rysunku na obu schematach znajdują się linie proste ułożone w orientacji poziomej. Są to linie wskazujące, na których umieszczono liczby wymiarowe.
